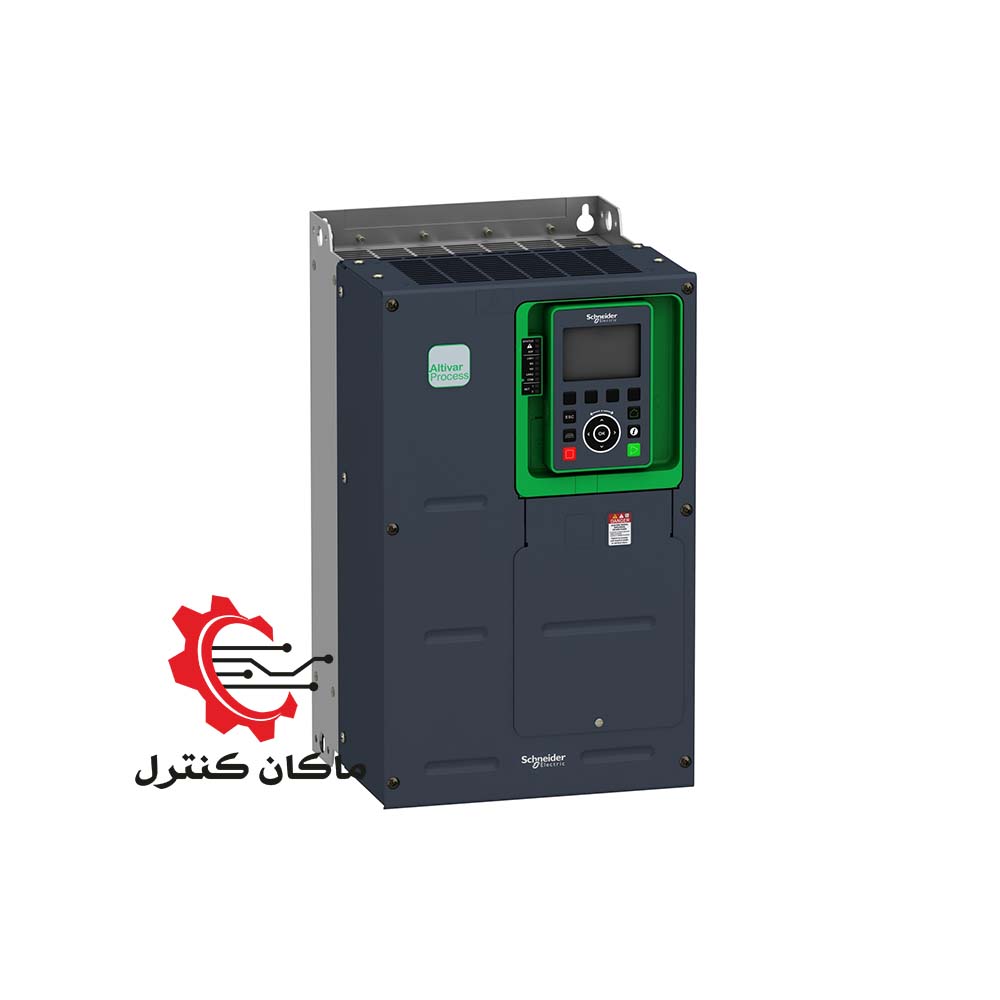

اینورتر سه فاز 660 ولت اشنایدر ATV630، یک کنترل دور موتور (VFD) از سری Altivar Process ATV600 می باشد.

مشخصات فنی اینورتر اشنایدر ATV630 ولتاژ 3P~3P 660V

• توان نامی: ND: 1.5~75KW / HD: 1.1~55KW
• ورودی سه فاز 500V~690V / 50~60Hz
• خروجی سه فاز 500V~690V / 0.1~500Hz
• پورت 2wire RS485 / RJ45
• پشتیبانی از Modbus TCP, Modbus serial, Ethernet
• ایزوله شده/ بین ترمینال کنترل و پاور
• IP00
• دارای فیلتر EMC یکپارچه
• دمای مجاز فعالیت: 15- الی 50+ سانتی گراد
• مناسب نصب دیواری / Wall mount
• قابلیت افزودن کارت توسعه
• قابلیت Adjustable PID regulator
• قابلیت safety function Safe torque off (STO)
• قابلیت Braking to standstill (By DC injection) / ترمز با تزریق خودکار DC
• مد کنترلی: Asynchronous: Constant torque standard, Optimized torque mode, Variable torque standard / Synchronous: Permanent magnet motor, Synchronous reluctance motor
• گشتاور گذرا: ND: 110% overcurrent (60s) – HD: 150% overcurrent (60s)
• ورودی/خروجی: 8DI (2 pulse input 30Khz), 3AI, 2AO, 3RLY O
• نوع حفاظت: Thermal protection: motor, Safe torque off: motor, Motor phase break: motor, Thermal protection: drive, Safe torque off: drive, Overheating: drive, Overcurrent between output phases and earth: drive, Overload of output voltage: drive, Short-circuit protection: drive, Motor phase break: drive, Overvoltages on the DC bus: drive, Line supply overvoltage: drive, Line supply undervoltage: drive, Line supply phase loss: drive, Overspeed: drive, Break on the control circuit: drive

*HD: Heavy Duty / ND: Normal Duty

کد فنی: ATV630U22Y6, ATV630U30Y6, ATV630U40Y6, ATV630U55Y6, ATV630U75Y6, ATV630D11Y6, ATV630D15Y6, ATV630D18Y6, ATV630D22Y6, ATV630D30Y6, ATV630D37Y6, ATV630D45Y6, ATV630D55Y6, ATV630D75Y6, ATV630D90Y6

اینورتر اشنایدر Altivar Process ATV600

درایو اشنایدر ATV630 جایگزین سری ATV61 و در رنج 0.75 کیلووات تا 1200 کیلووات برای موتورهای سنکرون و آسنکرون تولید شده است. این درایو با داشتن عملکرد Stop and Go در حالت آماده به کار تا 30% در مصرف انرژی صرفه جویی میکند.

اینورتر اشنایدر برای کاربری های پمپ و فن و کمپرسور و میکسر در صنایعی مانند آب و فاضلاب، نفت و گاز و پتروشیمی، صنایع غذایی و… کاربرد دارد.

کارت های توسعه درایو اشنایدر آلتیوار 630

این سری اینورتر اشنایدر قابلیت افزودن ماژول های توسعه زیر را دارد:

• Slot A: Profibus DP V1
• Slot A: PROFINET
• Slot A: DeviceNet
• Slot A: Modbus TCP/EtherNet/IP
• Slot A: CANopen daisy chain RJ45
• Slot A: CANopen SUB-D 9
• Slot A: CANopen screw terminals
• Slot A/slot B: digital and analog I/O
• Slot A/slot B: output relay
• Slot A: Ethernet IP/Modbus TCP/MD-Link
• BACnet MS/TP
• Ethernet Powerlink

تفاوت درایو اشنایدر ATV630 و ATV930

سری ATV630 برای کاربردهای گشتاور متغیر مانند سری ATV61 طراحی شده است و شامل بسیاری از عملگرهای کنترل و نظارت پمپ می باشد. سری ATV930 برای کاربردهای گشتاور ثابت مانند سری ATV71 طراح شده است که مناسب کاربردهای سنگین می باشد.

همچنین سری ATV630 دارای اترنت TCP-IP و سری ATV930 دارای اترنت TCP-IP و اترنت IP می باشد.
