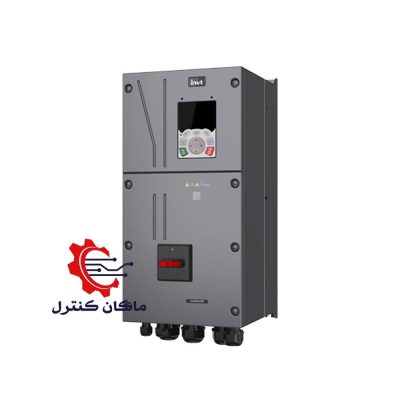

اینورتر 37KW اینوت GD350-IP55 ولتاژ 3P~3P 380V با کد فنی GD350-037G/045P-45-NS یک درایو ایزوله شده با درجه IP55 مخصوص محیط های آلوده یا فضای باز با قابلیت های بسیار زیاد برای موتورهای سنکرون و آسنکرون می باشد.

مشخصات فنی اینورتر 37KW اینوت GD350-IP55 ولتاژ 3P~3P 380V

• کد فنی: GD350-037G/045P-45-NS
• توان نامی: (G) 37 کیلووات (50Hp) / (P) 45 کیلووات (60Hp)
• ورودی سه فاز 380VAC / 50~60Hz
• خروجی سه فاز 380VAC / 0~400Hz
• جریان ورودی: 98A (P) / 80A (G)
• جریان خروجی: 92A (P) / 75A (G)
• پورت RS485
• پروتکل ModBus RTU
• IP55
• وزن: 26.5KG
• 18 ماه گارانتی
• KeyPad غیر قابل جداشونده
• دارای کنترل PID
• دارای PLC، کانتر و تایمر داخلی
• دارای چاپر ترمز داخلی
• مد کنترلی: SVPWM, SVC, VC
• مجرای هوای ایزوله شده
• قابلیت STO جهت کنترل گشتاور و راه اندازی ناگهانی
• قابل نصب به صورت دیواری و فلنج
• قابلیت Dual-Rating
• قابلیت افزودن کارت توسعه مختلف
• ابعاد (mm): (W*H*D) 318*619*242.9
• دمای مجاز فعالیت: 50+…10- سانتی گراد
• ورودی ها: 4DI (1KHz) / 2HDI (50KHz) / 2AI (0~10V/0~20mA/±10V)
• خروجی ها: 1HDO (50KHz) / 1AO (0~10V/0~20mA) / 2RLY O programmable (NO+NC) / 1DO Y terminal open collector

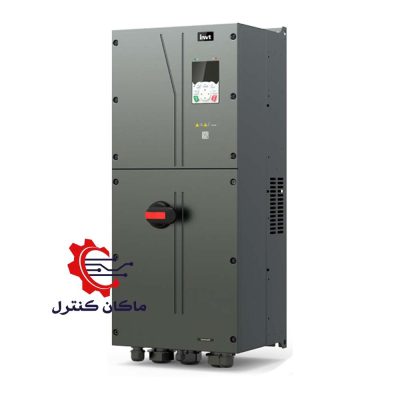

درایو اینوت GD350-IP55

اینورتر اینوت GD350-IP55 یک درایو با درجه حفاظت IP55 و قابلیت دو رنج بودن جهت راه اندازی و کنترل موتورهای سنکرون و آسنکرون در محیط های آلوده و فضای باز بسیار مناسب می باشد.

مدل GD350-IP55 اینوت در رنج های 37 و زیر 37 کیلووات دارای چاپر ترمز داخلی می باشد. همچنین این مدل درایو Good Drive اینوت انواع حفاظت های مختلف نظیر Overload, Overvoltage, Undervoltage, قطع فاز، دمای بالا، جریان بیش از حد و… که بیش از 30 نوع پارامتر حفاظتی را شامل می شود را دارا می باشد.

درایو GD350-IP55 قابلیت کار در رنج دمایی 10- تا 50+ سانتی گراد را دارد. اما باید توجه داشت این سری قابلیت کار تا دمای 40+ سانتی گراد را بدون افت توان دارد و به ازای افزایش هر درجه دما 1% از توان درایو کاسته خواهد شد.

ظرفیت Overload این سری درایو INVT به میزان 150% به مدت 1 دقیقه، 180% به مدت 10 ثانیه و 200% به مدت 1 ثانیه در مد G و به میزان 120% به مدت 1 دقیقه در حالت P می باشد.

نکات ایمنی جهت انتخاب و استفاده از اینورتر GD350-IP55:

• ارتفاع نصب مجاز درایو GD350-IP55 پایین تر از 1000m از سطح دریا می باشد و به ازای هر 100m افزایش از آن 1 درصد از توان درایو کاهش پیدا خواهد کرد و توصیه می شود در این شرایط توان درایو حداقل یک رنج بالاتر انتخاب شود.

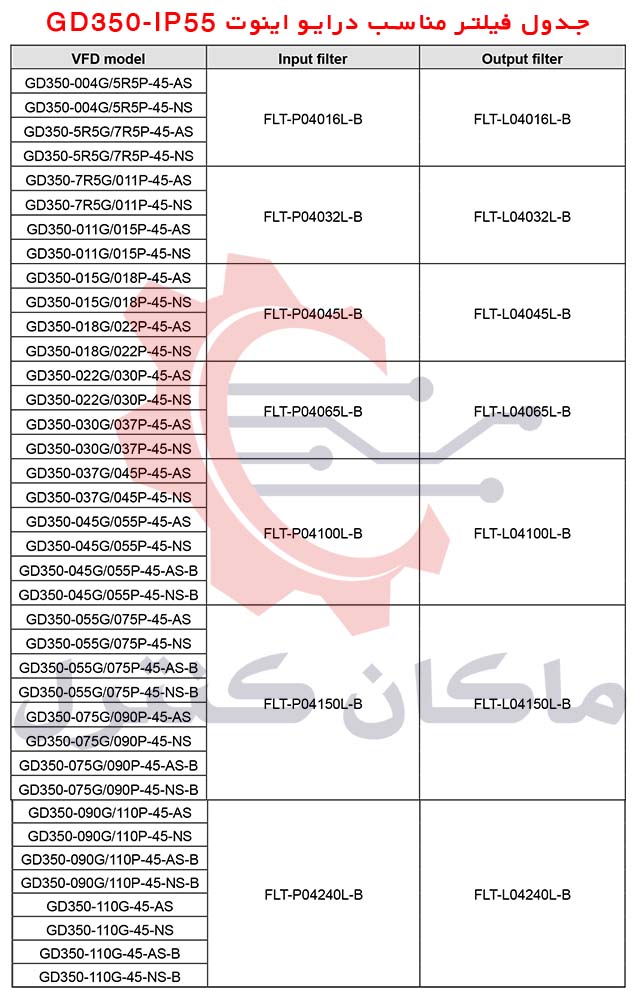

• اگر نوسانات ولتاژ ورودی بیش از 3% می باشد استفاده از چوک ورودی الزامی می باشد و چنانچه طول کابل موتور بیشتر از 50m می باشد استفاده از چوک خروجی نیز الزامی می باشد.
• جهت کاهش نویز روی تجهیزات جانبی توصیه می شود از کابل شیلددار مابین موتور و درایو استفاده شود.
• باید توجه داشت برای روشن و خاموش شدن موتور یا اینورتر از کنتاکتور به هیچ وجه استفاده نشود و برای حفاظت بهتر به جای Breaker از فیوز تند سوز aR (Fast fuse) استفاده شود.

STO/SIL2: هنگام توقف موتور، گشتاور خروجی را قطع می کند تا از راه اندازی اشتباه جلوگیری کند، که باعث اطمینان بیشتر و ایمن تر شدن کار می شود. علاوه بر این، VFD تنها در صورت روشن بودن می تواند وضعیت سیستم را نظارت کند.

قابلیت دو رنج بودن (Dual-Rating)

قابلیت دو رنج بودن (Dual-Rating) این امکان را فراهم می کند تا برای پروژه ها و کاربردهای مختلف تنها از یک مدل اینورتر استفاده کرد.

• P Type: رنج متناسب با کاربری های نرمال (پمپ و فن)
• G Type: رنج متناسب با کاربری های سنگین

قابلیت افزودن کارت توسعه

سری GD350-IP55 اینوت دارای 3 اسلات افزودن کارت توسعه می باشد.

*برای مشاهده جزئیات هر کارت به گالری محصول یا دفترچه راهنمای درایو مراجعه کنید.

• کارت ورودی/خروجی کد (EC-IO501-00)
• کارت ورودی/خروجی کد (EC-IO502-00)
• کارت PLC کد (EC-PC502-00)
• کارت منبع تغذیه کد (EC-PS501-24)
• کارت اینترنت اشیا GPRS کد (EC-IC501-2)
• کارت اینترنت اشیا 4G کد (EC-IC502-2)
• کارت بلوتوث کد (EC-TX501-1 / EC-TX501-2) ورژن 1: تا توان 75KW / ورژن 2: توان 90KW به بالا
• کارت Wi-Fi کد (EC-TX502-1 / EC-TX502-2) ورژن 1: تا توان 75KW / ورژن 2: توان 90KW به بالا
• کارت PROFIBUS-DP کد (EC-TX503)
• کارت Ethernet کد (EC-TX504)
• کارت Master/Slave + CANopen کد (EC-TX505C)
• کارت EtherCAT کد (EC-TX508)
• کارت PROFINET کد (EC-TX509)
• کارت Ethernet/IP کد (EC-TX510)
• کارت Modbus TCP کد (EC-TX515)
• کارت PG Sin/Cos کد (EC-PG502)
• کارت PG UVW کد (EC-PG503-05)
• کارت PG Resolver کد (EC-PG504-00)
• کارت PG Multi-function (5/12V) کد (EC-PG505-12)
• کارت PG Multi-function (24V) کد (EC-PG505-24)
• کارت PG Simple (5/12V) کد (EC-PG507-12)
• کارت PG Simple (24V) کد (EC-PG507-24)

حفاظت IP55

رتبه بندی IP55 به معنای محافظت محصول در برابر گرد و غبار و رطوبت است. رقم اول که ۵ است، نشان دهنده محافظت در برابر گرد و غبار است. محصول با این رتبه بندی مقاومت خوبی در برابر ورود گرد و غبار دارد، به طوری که ورود گرد و غبار به آن باعث آسیب یا مختل شدن عملکرد آن نمی‌شود. رقم دوم که ۵ است، نشان دهنده مقاومت در برابر رطوبت است. این محصول می‌تواند با رطوبت معمولی و باران مقاومت نماید، اما قادر به تحمل غوطه‌وری نیست.

سوئیچ AC

درایو GD350-IP55 در دو سری AS و NS تولید می شود. تفاوت این دو در وجود سوئیچ ورودی AC در سری AS می باشد که راحتی و امنیت را برای دستگاه فراهم می کند.

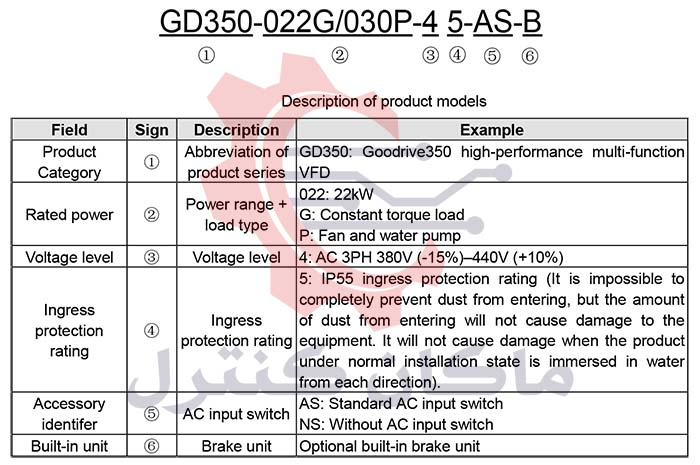

نحوه خوانش کد فنی درایو GD350-IP55 اینوت

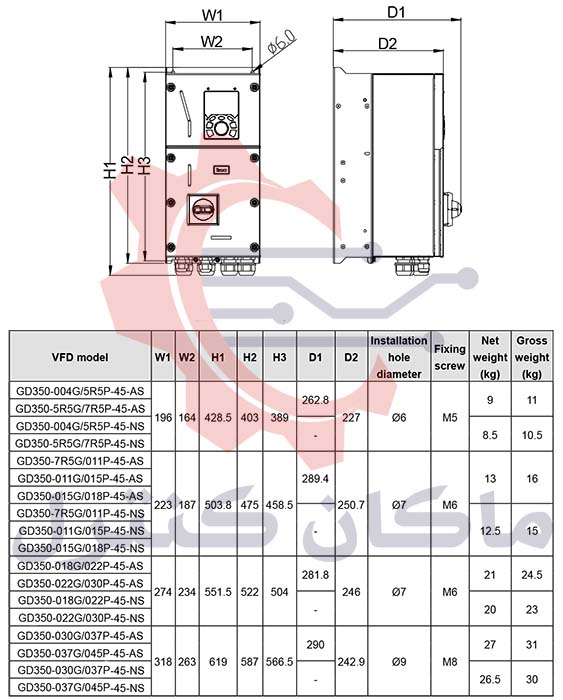

ابعاد اینورتر INVT GD350-IP55 ولتاژ 3P~3P 380V

*رنج 4 تا 37 کیلووات

*رنج 45 تا 110 کیلووات
