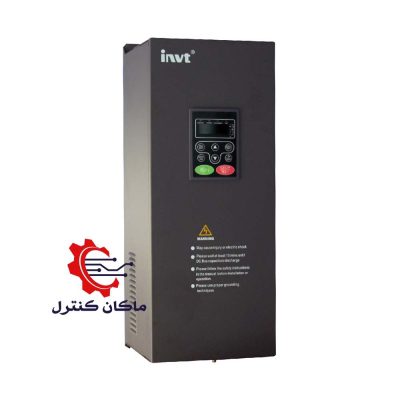

بریک یونیت احیاکننده اینوت RBU/RBU100H

بریک یونیت احیاکننده اینوت RBU/RBU100H به منظور بازگردانی کامل انرژی الکتریکی احیا شده توسط موتور (حالت ژنراتور) به شبکه که باعث بهبود و صرفه جویی در مصرف انرژی می شود مورد استفاده قرار می گیرد.

*حتما قبل از خرید و استفاده از این محصول تمامی کاتالوگ ها مطالعه شود.

بریک یونیت (چاپر ترمز)

بریک یونیت یک واسط میان اینورتر و مقاومت ترمز (رزیستور ترمز) می باشد. در توان های پائین معمولا درایوها دارای واحد ترمز داخلی می باشد که می تواند انرژی ایجاد شده را به مقاومت ترمز منتقل کند. اما در توان های بالا المان سوئیچ کننده ولتاژ بر روی مقاومت ترمز خارجی حجیم می شود در نتیجه نیاز هست این بخش به عنوان واحد ترمز به صورت جداگانه در کنار اینورتر نصب گردد.

در زمان توقف موتور بخشی از انرژی جنبشی به الکتریکی تبدیل شده و موتور حالت ژنراتور پیدا می کند. زمانی که واحد مقاومت ترمز (بریک یونیت) در مدار داخلی اینورتر قرار ندارد نیاز است این انرژی تولید شده از طریقی به مقاومت ترمز منتقل شود. در این شرایط از واحد مقاومت ترمز استفاده می شود. در واقع بریک یونیت یک مسیر کنترل شده جهت عبور انرژی تولید شده در موتور به سمت رزیستور و تبدیل آن به گرما می باشد.

عملکرد بریکینگ یونیت

هر واحد ترمز برای اینکه بتواند انرژی تولیدشده توسط موتور در زمان توقف را به رزیستور ترمز منتقل کند، باید یک فرایند چند مرحله‌ای را طی نماید که از قرار زیر است:

• نیروی خارجی واردشده به موتور در زمان توقف کاهش پیدا کرده و رفته‌رفته انرژی جنبشی به الکتریکی تبدیل می‌شود. این نیروی الکتروموتور وارد اینورتر شده و به این ترتیب ولتاژ باس DC را در آن افزایش می‌دهد.
• زمانی که ولتاژ باس DC به یک مقدار مشخص رسید، سوئیچ IGBT واحد ترمز روشن شده و جریان به وجود آمده از طریق این واحد انتقال پیدا می‌کند. این حد ولتاژ برای هر واحد ترمز متفاوت است و بر اساس مشخصات فنی آن تعیین می‌شود.
• این جریان به مقاومت ترمز منتقل شده و به صورت گرما تلف می­شود. به این ترتیب سرعت موتور و ولتاژ باس DC کاهش پیدا می‌کند.
• زمانی که ولتاژ باس DC تا یک مقدار مشخص کم شد، سوئیچ IGBT بریکینگ یونیت خاموش می‌شود. در نتیجه دیگر هیچ جریانی به رزیستور ترمز راه پیدا نکرده و این قطعه می‌تواند با انتقال گرمای خود به محیط، خود را خنک کند.
• این فرایند با هر بار بالا رفتن دوباره ولتاژ باس DC تکرار خواهد شد تا ولتاژ باس متعادل شده و سیستم بتواند به صورت عادی کار کند.

________________________________________________________________________________________________________________________________________________________________________________

کاتالوگ بریک یونیت احیاکننده اینوت RBU/RBHU100H

دفترچه راهنما بریک یونیت احیاکننده اینوت RBU    دفترچه راهنما بریک یونیت احیاکننده اینوت RBU100H
