کابل مفتول 35×4 خراسان افشارنژاد مسی NYY-O

کابل مفتول 35×4 خراسان افشارنژاد مسی NYY-O به دلیل نوع طراحی خود یکی از پرکاربردترین کابل در صنعت برق می باشد.

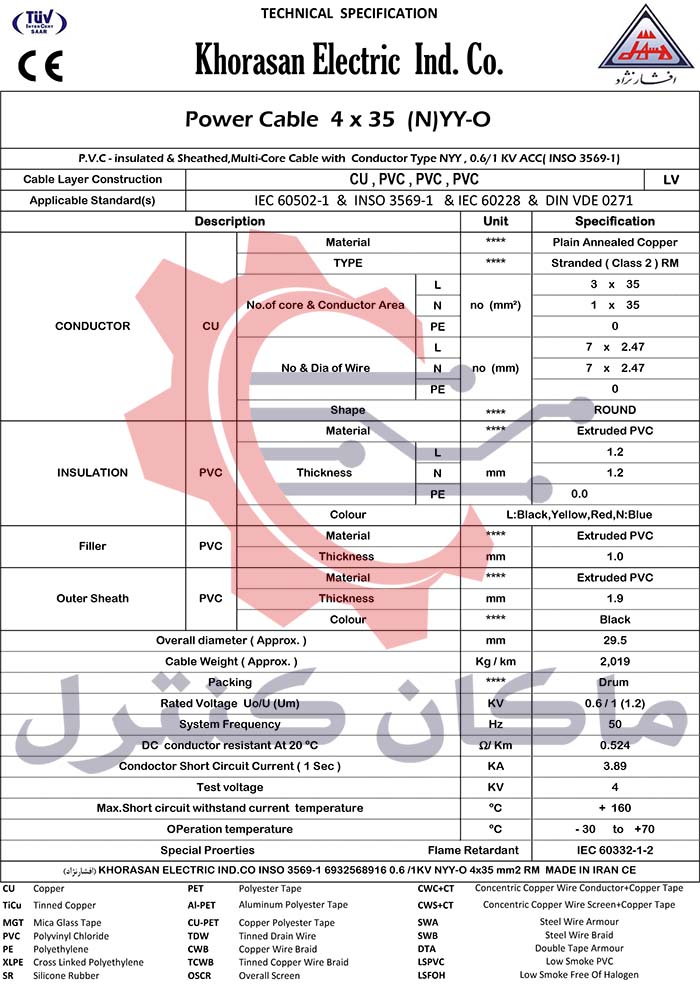

مشخصات فنی کابل مفتول 35×4 خراسان افشارنژاد مسی NYY-O

• سطح مقطع هادی: چهار مفتول 35mm²
• جنس هادی: مس کلاس 2 مطابق استاندارد IEC 60228
• تعداد تار هر رشته: 7 تار با ضخامت هر تار 2.47mm
• ساختار کابل: Cu / PVC / PVC / PVC
• جنس عایق: PVC با ضخامت 1.2mm
• جنس عایق میانی (فیلر پرکننده): PVC با ضخامت 1mm
• جنس روکش (غلاف): PVC با ضخامت 1.9mm
• وزن (تقریبی): 201.9Kg (100m)
• ولتاژ نامی: 0.6/1KV
• تست ولتاژ: 4KV AC. 50Hz
• حداکثر دمای اتصال کوتاه: 160 درجه سانتی گراد
• دمای عملیاتی مجاز: 70+…30- سانتی گراد
• قطر کلی کابل: 29.5mm

*سیم و کابل با سطح مقطع پایین به صورت کلاف 100 متری به فروش می رسد.

*سیم ها دارای رنگ بندی مختلفی از جمله قرمز، آبی، مشکی، سبز، زرد، قهوه ای، ارت و… می باشد.

*سیم و کابل سطح مقطع بالا با متراژ درخواستی می تواند شامل هزینه های جانبی از قبیل انبارداری، برش و قرقره شود.

هادی کابل مفتول افشارنژاد خراسان 35×4 از جنس مس آنیل شده ساده با خلوص بالا می باشد که می تواند به خوبی جریان را از خود عبور دهد همچنین عایق کابل زمینی خراسان افشارنژاد 4 در 35 از جنس PVC می باشد که از گروه عایق های ترموپلاستیک (گرما نرم) محسوب می شوند که یکی از ویژگی های آن خاصیت flame retardant یا مقاوم در برابر گسترش حریق طبق استاندارد IEC 60332-1-2 می باشد.

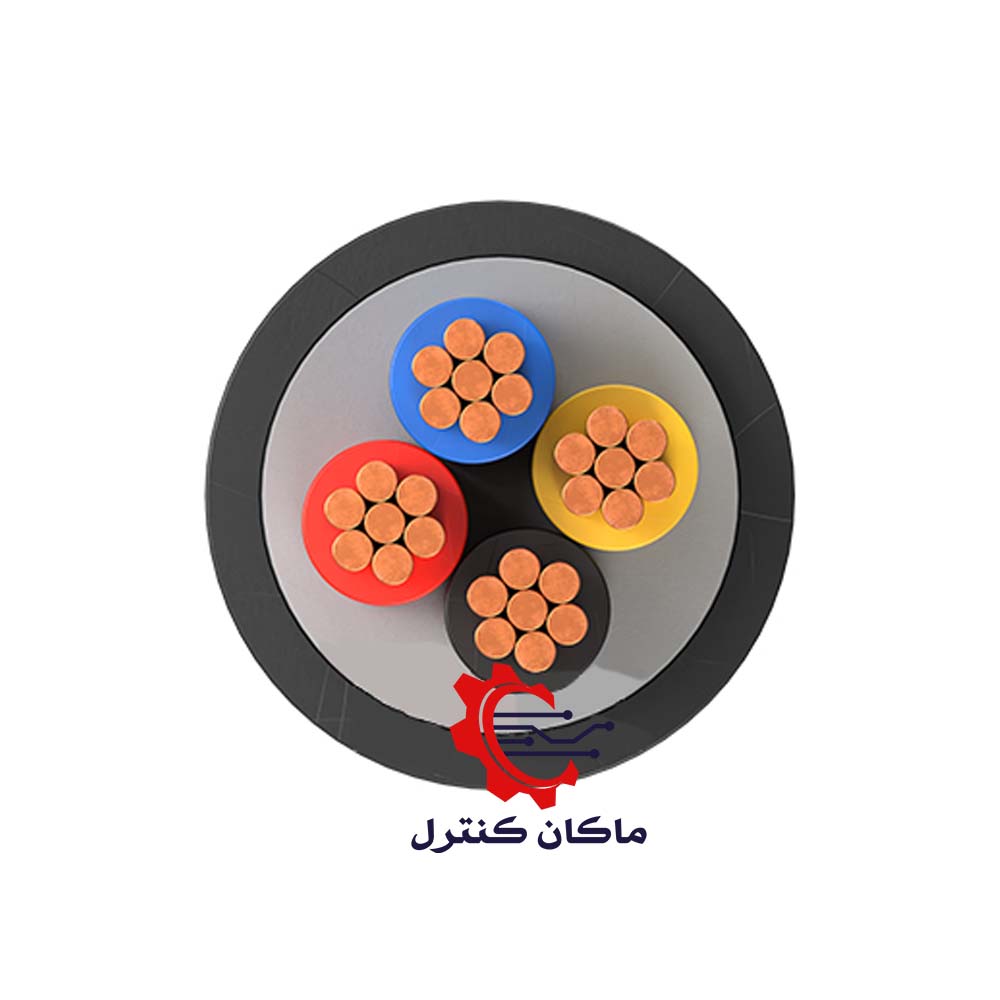

به طور خلاصه ساختار کلی این کابل به ترتیب شامل رشته های هادی از جنس مس کلاس 2، روکش هادی ها از جنس پی وی سی مقاوم و فشرده، فیلر پرکننده یا عایق میانی از جنس PVC می باشد که کلیه رشته ها را در بر می گیرد و فضای بین رشته ها و روکش را پر می کند و در آخر روکش اصلی کابل با جنس PVC می باشد.

این کابل مفتول مطابق با استاندارد های IEC 60227, IEC 60228, ISIR 607, DIN VDE 0271 می باشد.

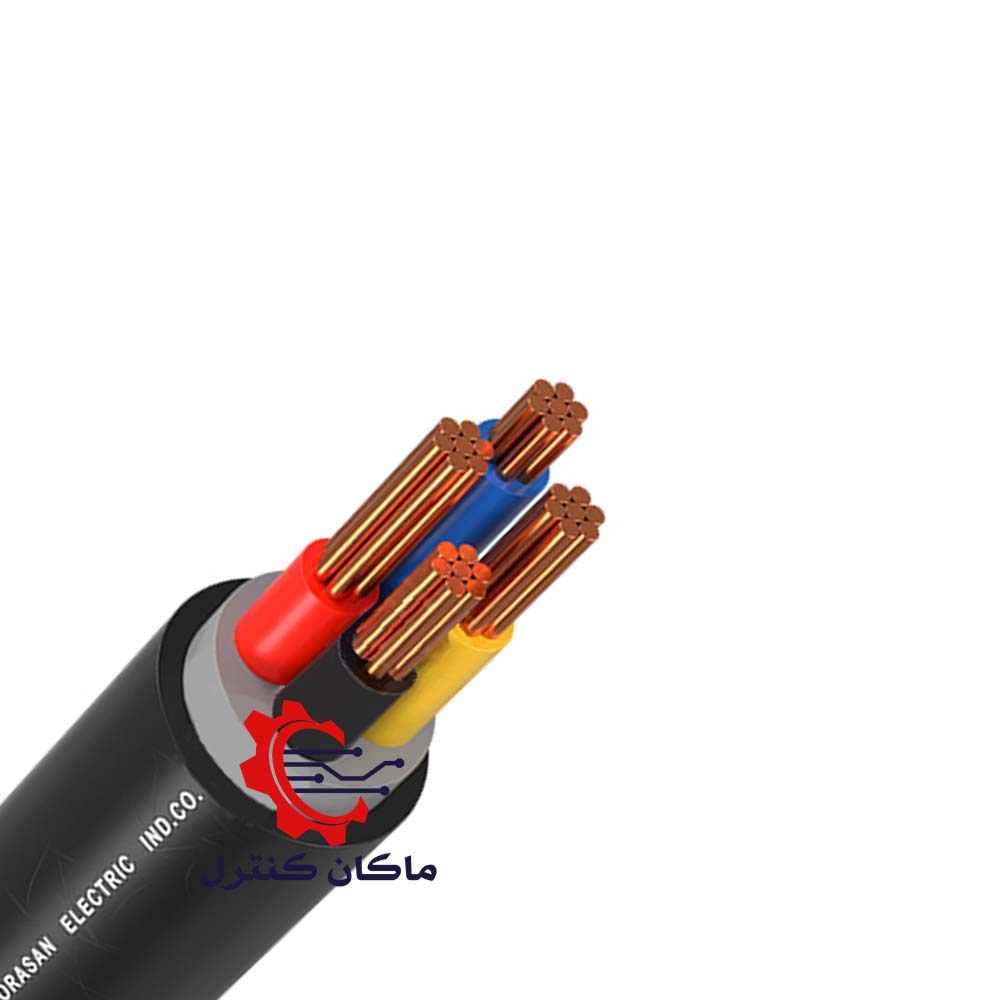

کابل مفتول چهار رشته خراسان افشارنژاد

کابل برق مفتول که به آن کابل زمینی هم می گویند با هادی مس با رنگ بندی سیم به صورت (فاز به رنگ مشکی و قرمز و زرد) و (نول به رنگ آبی) می باشد که با روکش نهایی به رنگ مشکی تولید می شود.

کابل زمینی چهار رشته به صورت تکفاز و سه فاز کاربرد دارد، در حالت تکفاز به صورت دو فاز و دو نول و در حالت سه فاز به صورت سه فاز یک نول یا یک ارت استفاده می شود.

جدول محاسبه سطح مقطع سیم مسی و آلومینیومی نسبت به مسافت و جریان

*مثال: سیم مسی با سطح مقطع 16 یا سیم آلومینیومی با سطح مقطع 25 میلی متر، می تواند در فاصله 300 متر 26 آمپر را تحمل کند.

*این نکته را باید در نظر داشت علاوه بر مسافت و جنس هادی، شرایط دمایی، محل و نحوه نصب و شرایط همجواری می تواند در ظرفیت آمپر دهی  سیم و کابل تاثیر زیادی داشته باشد.

استاندارد VDE سیم و کابل

هر سیم و کابل برق از لایه های مختلفی تشکیل شده است که می توان آن ها را از لایه بیرون به داخل به این صورت دسته بندی کرد:

• روکش نخستین
• پوشش میانی
• روکش جدا کننده
• آرمور
• حفاظ (کنترل کننده میدان الکتریکی در کابل)
• عایق (به منظور ممانعت از نفوذ جریان برق به سایر لایه ها)
• هادی برق

با توجه به نوع سیم وضعیت این لایه ها می تواند بسیار متفاوت باشد یا اصلا وجود نداشته باشد. وجود لایه ها و جنس آن ها تعیین کننده کاربرد و مصارف سیم و کابل می باشد و باتوجه به کدهای درج شده روی روکش سیم و کابل می توان از کاربری و ویژگی های آن مطلع شد.

یکی از پرکاربرد ترین استاندارد برای علامت های روی کابل برق استاندارد VDE می باشد که در کشور ایران نیز تولید کنندگان بر اساس آن محصولات خود را کدگذاری می کنند. بر اساس استاندارد VDE هر سیم برق و کابل با چهار حرف اختصاری شناخته می شود. این حروف از چپ به راست خوانده می شوند و به ترتیب بیانگر جنس هادی، جنس عایق، نوع غلاف و جنس روکش نهایی می باشد.

کد بندی کابل ها بر اساس استاندارد DIN VDE 0271/0276

مثال: NA2XS2Y 1×35 rm/16 6/10 kv

کابل تک رشته با عایق XLPE مطابق استاندارد. هادی گرند استرند شده آلومینیومی با سطح مقطع نامی 35 میلی متر مربع که با اسکرین مسی 16 میلی متر مربع پوشیده شده است. ولتاژ نامی کابل 6/10 کیلوولت می باشد.

کد مشخصه سیم و کابل بر اساس استاندارد Harmonized مطابق DIN VDE 0281/ DIN VDE 0282/ DIN VDE 0292

مثال:

(مطابق استاندارد DIN VDE 0281) H07V-U 2.5

کابل روکش دار تک رشته با عایق PVC و سطح مقطع 2.5 میلی متر مربع و ولتاژ نامی 750V

(مطابق استاندارد DIN VDE 0282) H07RN-F 3G 1.5

کابل روکش لاستیکی برای بارهای فشار متوسط 1.5*3 میلی متر مربع افشان با سیم ارت و ولتاژ نامی 750V

شکل هندسی سیم و کابل

کابل ها از نظر شکل و سطح مقطع به دو دسته گرد و مثلثی تقسیم می شوند که برای مشخص کردن هادی گرد از حرف اختصاری r و برای هادی مثلثی از حرف اختصاری s استفاده می شود.

هادی سیم و کابل برق نیز از نظر تعداد رشته به دو دسته مفتولی و افشان تقسیم می شوند که برای مشخص کردن هادی مفتول (سیم و کابل مفتولی یا زمینی) از حرف اختصاری e و هادی افشان (سیم و کابل افشان) از حرف اختصاری m استفاده می شود.
