قطعات گمشده پازل هوشمندسازی صنعت

تصور کنید در حال ساخت یک شاه‌کار مکانیکی با دقت بالا هستید. تمام قطعات اصلی—از چرخ‌دنده‌های محکم تا موتورهای پرتوان—سر جای خود قرار گرفته‌اند. اما وقتی کلید را می‌زنید، هیچ چیز حرکت نمی‌کند. مشکل کجاست؟ اغلب، این قطعات کوچک و به ظاهر کم‌اهمیت هستند که زنجیره عملکرد را کامل می‌کنند: یک بست اتصال، یک واشر عایق، یا یک رابط حیاتی. در دنیای پیچیده و دقیق اتوماسیون صنعتی نیز دقیقاً همین داستان حاکم است.

زمانی که صحبت از هوشمندسازی خط تولید به میان می‌آید، همه نگاه‌ها به سمت قطعات اصلی و ستاره‌های نام‌آشنا مانند پی ال سی، درایوهای پیشرفته و صفحه‌نمایش‌های اچ ام آی معطوف می‌شود. اما آیا این تجهیزات به تنهایی می‌توانند یک سیستم یکپارچه، پایدار و مطمئن ایجاد کنند؟

پاسخ قطعاً منفی است. اینجا است که نقش حیاتی لوازم جانبی اتوماسیون یا همان تجهیزات کمکی سیستم‌های کنترل آشکار می‌شود. این مجموعه، شبکه نامرئی اما ضروری است که قطعات اصلی را به هم متصل می‌کند، از آن‌ها محافظت می‌نماید و زمینه را برای عملکردی نرم و بدون وقفه فراهم می‌سازد.

ملزومات اتوماسیون صنعتی شامل طیف وسیعی از محصولات—از منبع تغذیه‌های ایزوله و کارت توسعه I/O گرفته تا سوییچ شبکه‌های صنعتی و ادوات حفاظتی—می‌شوند که هر کدام، حلقه‌ای از زنجیره اطمینان را تشکیل می‌دهند.

بدون در نظر گرفتن این قطعات تکمیلی، حتی بهترین و گران‌قیمت‌ترین تجهیزات اصلی نیز نمی‌توانند به پتانسیل کامل خود دست یابند. آنگاه پروژه‌ای که با سرمایه‌گذاری کلان آغاز شده، با مشکلات مکرر، زمان‌های توقف غیرمنتظره و هزینه‌های نگهداری سرسام‌آور مواجه خواهد شد. هدف ماکان کنترل از ارائه این راهنمای جامع، تغییر همین نگرش و روشن‌سازی اهمیت این بخش فراموش‌شده است.

در این مقاله، قصد داریم به طور عمیق و فنی به دنیای لوازم جانبی اتوماسیون قدم بگذاریم. ما فراتر از تعاریف اولیه خواهیم رفت و نشان خواهیم داد که این تجهیزات چگونه می‌توانند قابلیت اطمینان سیستم شما را چندین برابر کنند، فرآیند نصب و عیب‌یابی را متحول سازند و در نهایت، از سرمایه شما در بلندمدت به بهترین شکل ممکن محافظت نمایند.

این سفر، پاسخی است به نیاز بسیاری از مهندسین، مدیران نگهداری و تعمیرات و خریداران صنعتی که به دنبال دستیابی به نتیجۀ مطلوب و پایدار در پروژه‌های برق صنعتی و ابزار دقیق خود هستند. ما در فروشگاه تخصصی ماکان کنترل بر این باوریم که آگاهی، اولین قدم برای انتخاب هوشمندانه است.

این محتوا را نه به عنوان یک کاتالوگ محصولات، بلکه به عنوان یک نقشه راه کاربردی و بی‌طرف تهیه کرده‌ایم تا شما بتوانید با درک کامل از کاربردها، استانداردها و معیارهای انتخاب، بهترین تصمیم را برای سیستم کنترل خود بگیرید. از طریق مقالات آموزشی ما، همواره تلاش کرده‌ایم دانش فنی را در اختیار جامعه صنعتی کشور قرار دهیم و این مطلب، ادامه همان مسیر است.

پس با ما همراه شوید تا در فصل‌های آتی، هر بخش از این پازل پیچیده را کنار هم بچینیم و تصویر کامل یک سیستم اتوماسیون صنعتی مقاوم، توسعه‌پذیر و کارآمد را مشاهده کنیم. فراموش نکنید که گاهی بزرگ‌ترین تفاوت‌ها، در کوچک‌ترین جزئیات نهفته است.

چرا لوازم جانبی اتوماسیون، ستون پنهان موفقیت پروژه‌های صنعتی هستند؟

تصمیم‌گیری برای سرمایه‌گذاری روی لوازم جانبی اتوماسیون اغلب به آخرین مرحله از تأمین بودجه پروژه موکول می‌شود و در بسیاری از موارد، تحت فشار برای «کاهش هزینه‌های غیرضروری» نادیده گرفته می‌شود. اما این نگرش، دقیقاً همان نقطه‌ای است که تفاوت بین یک سیستم متوسط و یک سیستم ممتاز و مقاوم را ایجاد می‌کند.

لوازم جانبی اتوماسیون، ستون‌های پنهانی هستند که تمام بار عملیاتی سیستم را تحمل می‌کنند. در این بخش، به بررسی عمیق دلایلی می‌پردازیم که ثابت می‌کند تجهیزات کمکی اتوماسیون نه یک هزینه اضافی، بلکه هوشمندانه‌ترین سرمایه‌گذاری در چرخه حیات پروژه‌های برق صنعتی و ابزار دقیق هستند.

1. افزایش چشمگیر قابلیت اطمینان و طول عمر تجهیزات اصلی

قلب یک سیستم اتوماسیون، قطعاتی مانند پی ال سی، درایو و کنترلرها هستند. این قطعات در معرض انواع استرس‌های الکتریکی، نویزهای صنعتی و نوسانات شبکه قرار دارند. لوازم جانبی اتوماسیون مانند محافظ‌های سرج (Surge Protectors) و منبع تغذیه‌های ایزوله با کیفیت، به عنوان اولین خط دفاعی عمل می‌کنند.

آن‌ها نوسانات مخرب را فیلتر و دامنه سیگنال‌های کنترلی را تثبیت می‌کنند. نتیجه این کار، کاهش تنش بر روی اجزای حساس و در نهایت، افزایش چندبرابری طول عمر مفید آن‌هاست. پرداخت هزینه برای یک منبع تغذیه صنعتی مرغوب، بسیار مقرون‌به‌صرفه‌تر از تعویض زودرس یک پی ال سی گران‌قیمت به دلیل عدم تثبیت ولتاژ است.

2. ساده‌سازی فرآیند نصب، راه‌اندازی و عیب‌یابی

استفاده از ملزومات اتوماسیون صنعتی استاندارد و مناسب، زمان و پیچیدگی نصب را به شدت کاهش می‌دهد. به عنوان مثال، کارت توسعه I/O ماژولار این امکان را می‌دهد بدون سیم‌کشی مجدد پیچیده، ظرفیت سیستم کنترل خود را افزایش دهید.

ترمینال‌باکس‌های سازمان‌یافته و باکس‌های تقسیم ازدحام کابل‌ها را مدیریت کرده، دسترسی برای تست و عیب‌یابی را آسان می‌کنند. این موضوع به ویژه در زمان توسعه خط تولید یا هنگام رفع یک نقص فوری، ارزش خود را نشان می‌دهد و از ایجاد وقفه‌های طولانی در فرآیند تولید جلوگیری می‌کند.

3. ایجاد انعطاف و قابلیت توسعه برای آینده

نیازهای یک واحد صنعتی ثابت نیستند. لوازم جانبی اتوماسیون بستری برای توسعه و ارتقای آسان سیستم فراهم می‌کنند. افزودن یک سوییچ شبکه صنعتی مدیریت‌شده به شما امکان می‌دهد دستگاه‌های جدید را به شبکه اضافه کرده و داده‌های ابزار دقیق را به شکلی یکپارچه جمع‌آوری کنید.

ماژول‌های ارتباطی مانند کنورترهای پروتکل، پلی بین دستگاه‌های قدیمی و جدید ایجاد می‌کنند. این انعطاف‌پذیری از همان ابتدا باید در طراحی سیستم دیده شود و انتخاب قطعات جانبی مناسب، سنگ بنای آن است. شما می‌توانید برای طراحی سیستم‌های قابل توسعه، با کارشناسان ماکان کنترل تماس بگیرید.

4. حفاظت همه‌جانبه در برابر نویز و تداخل الکترومغناطیسی

محیط‌های صنعتی مملو از منابع نویز هستند: درایوهای موتور، سیم‌کشی‌های قدرت، تجهیزات جوش و غیره. این نویزها می‌توانند از طریق سیم و کابل‌های کنترلی منتقل شده و باعث خطا در خوانش سنسورها، فرمان‌های ناخواسته به عملگرها و حتی قفل شدن کنترلرها شوند.

تجهیزات کمکی مانند فیلترهای نویز، شیلدهای مناسب و سیم و کابل‌های شیلددار خاص، همچون یک زره عمل می‌کنند.آن‌ها سیگنال‌های حساس کنترلی را از این آلودگی الکتریکی ایزوله کرده و سلامت اطلاعات را در سرتاسر سیستم تضمین می‌کنند. بدون این حفاظ، هیچ تضمینی برای عملکرد پایدار سیستم وجود ندارد.

5. صرفه‌جویی قابل توجه در زمان و هزینه در بلندمدت

نگاه اقتصادی به پروژه، تنها به قیمت اولیه قطعات محدود نمی‌شود. هزینه‌های واقعی شامل نگهداری، تعمیرات، توقف تولید و انرژی مصرفی نیز می‌شوند. سرمایه‌گذاری روی لوازم جانبی اتوماسیون باکیفیت، یک استراتژی برای به حداقل رساندن این هزینه‌های عملیاتی است.

برای مثال، استفاده از خازن و تجهیزات بانک خازنی مناسب نه تنها از جریمه‌های برق پیشگیری می‌کند، بلکه با اصلاح ضریب توان، بار شبکه و تلفات حرارتی را کاهش داده و در نتیجه هزینه برق مصرفی را پایین می‌آورد. به طور مشابه، انتخاب کانکتورها و سیم و کابل‌های مرغوب، از بروز اتصالات لحظه‌ای و مشکلات مزمن که زمان زیادی برای ردیابی نیاز دارند، جلوگیری می‌کند.

در نتیجه، لوازم جانبی اتوماسیون را می‌توان به سیستم ایمنی بدن تشبیه کرد. وجود آن در شرایط عادی ممکن است آشکار نباشد، اما فقدان آن کل سیستم را در برابر کوچک‌ترین تهدیدها آسیب‌پذیر می‌سازد.

انتخاب آگاهانه این تجهیزات، مستقیماً بر بهره‌وری، ایمنی و سودآوری واحد صنعتی شما تأثیر می‌گذارد. در بخش بعد، به دسته‌بندی علمی این ملزومات اتوماسیون صنعتی خواهیم پرداخت تا شما را با گستره و کاربرد هر یک به طور دقیق آشنا کنیم. برای مشاهده نمونه‌هایی از این دسته‌بندی‌ها، می‌توانید به صفحه فروشگاه تخصصی ما مراجعه نمایید.

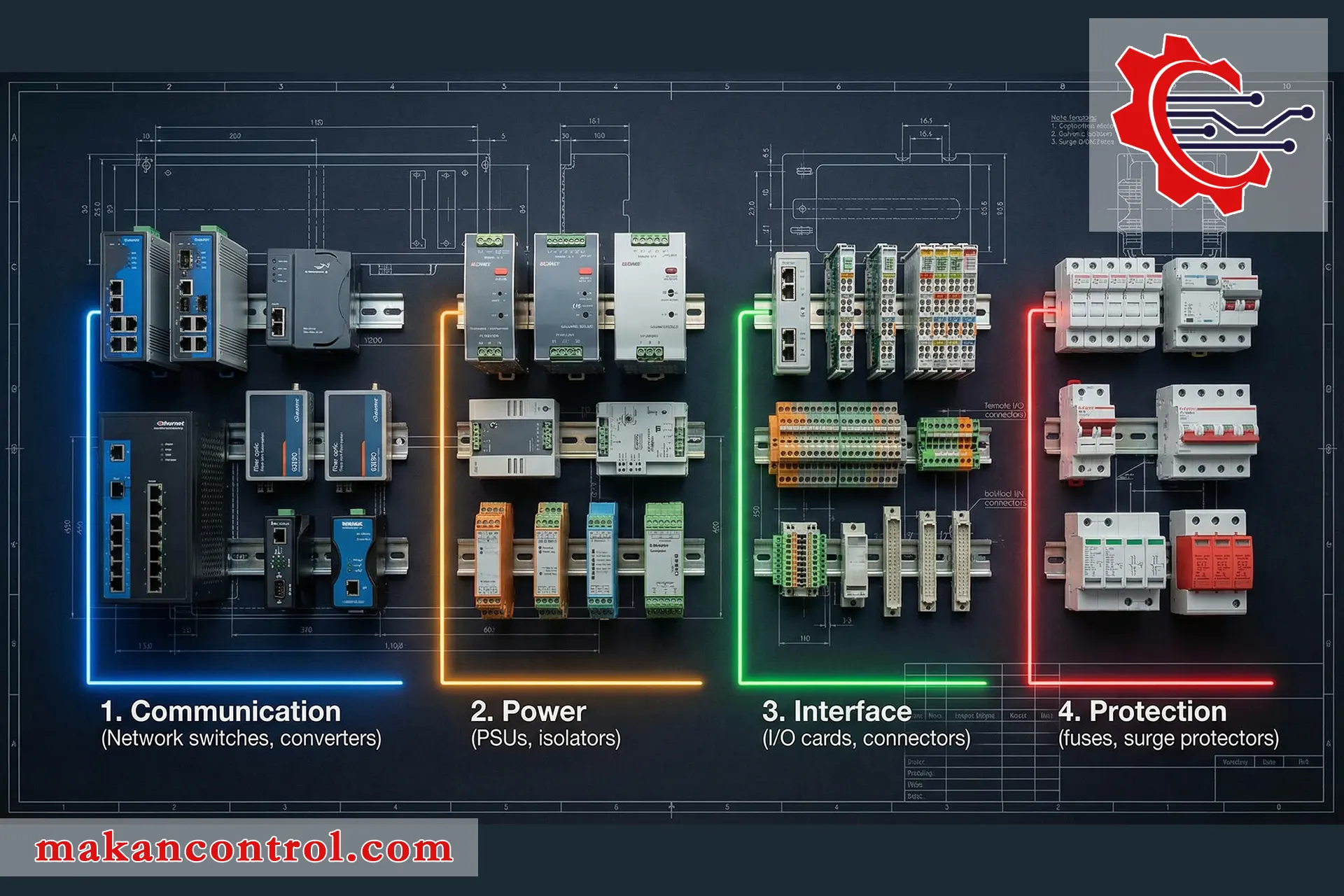

دسته‌بندی جامع لوازم جانبی اتوماسیون: از رابط تا حفاظت

برای درک عمیق نقش لوازم جانبی اتوماسیون، باید آن‌ها را بر اساس عملکرد و جایگاهشان در سیستم دسته‌بندی کنیم. این طبقه‌بندی به شما کمک می‌کند تا به‌صورت ساختاریافته، نیازهای پروژه خود را شناسایی و بهترین تجهیزات کمکی را انتخاب کنید. در این بخش، این ملزومات را به چهار دسته اصلی تقسیم می‌کنیم که هر کدام، حلقه‌ای حیاتی از زنجیره عملکرد سیستم هستند.

ملزومات ارتباطی و شبکه (پل اتصال سیستم)

این تجهیزات، مسئول ایجاد، حفظ و مدیریت جریان داده‌ها بین اجزای مختلف سیستم هستند. بدون آن‌ها، سیستم‌های امروزی که بر اساس ارتباطات شبکه و اینترفیس‌های متنوع بنا شده‌اند، کار نخواهند کرد.

• سوییچ شبکه صنعتی: این قطعه، ستون فقرات شبکه‌های صنعتی مانند اترنت/آی‌پی است. برخلاف سوییچ‌های اداری، سوییچ شبکه صنعتی در برابر لرزش، دمای شدید و نویز الکترومغناطیسی مقاوم است. این تجهیزات با ایجاد شبکه‌ای پایدار، امکان تبادل داده بین چندین پی ال سی، اچ ام آی، سرورها و ابزار دقیق را فراهم می‌کنند.

• مبدل‌های پروتکل (کنورتر/گیت‌وی): صنعت، دنیایی از پروتکل‌های ارتباطی قدیمی و جدید است. مبدل‌های پروتکل، به‌عنوان مترجم بین این زبان‌های مختلف عمل می‌کنند. مثلاً پروتکل سریال یک دستگاه قدیمی را به پروتکل اترنت مدرن تبدیل می‌کنند و امکان یکپارچه‌سازی آن را با سیستم کنترل مرکزی فراهم می‌سازند.

• ماژول‌های ارتباط بی‌سیم: در مواردی که کابل‌کشی دشوار یا پر هزینه است، این ماژول‌ها با استفاده از فناوری‌هایی مانند وای‌فای صنعتی، رادیویی یا بلوتوث، امکان انتقال سیگنال‌های کنترلی و داده‌ها را به‌صورت بی‌سیم فراهم می‌کنند و انعطاف‌پذیری سیستم را افزایش می‌دهند.

تجهیزات تغذیه و تثبیت قدرت (قلب تپنده انرژی)

این دسته، خون حیات—یعنی انرژی الکتریکی پاک و پایدار—را به تمامی اجزای حساس سیستم می‌رساند. کیفیت این بخش، مستقیماً روی عملکرد و طول عمر کل سیستم تأثیر می‌گذارد.

• منبع تغذیه صنعتی: این قطعه، ولتاژ متناوب (AC) شبکه را به ولتاژ مستقیم (DC) پایدار مورد نیاز قطعاتی مانند پی ال سی، سنسورها و کنترلرها تبدیل می‌کند. یک منبع تغذیه باکیفیت، نه تنها رگولاسیون دقیق ولتاژ و جریان دارد، بلکه در برابر نوسانات ورودی مقاوم است و نویز خروجی بسیار کمی تولید می‌کند.

• تثبیت‌کننده‌ها و ایزولاتورهای سیگنال: سیگنال‌های آنالوگ ارسالی از سنسورهای ابزار دقیق (مثل فشار، دما یا فلو) بسیار حساس و مستعد نویز هستند. ایزولاتورهای سیگنال، این سیگنال را تقویت، تثبیت و از نظر گالوانیکی از منبع ایزوله می‌کنند. آن‌ها خطا را کاهش داده و دقت اندازه‌گیری را به شکل چشمگیری افزایش می‌دهند.

قطعات گسترش دهنده و رابط (دست و پای اضافه سیستم)

این گروه، امکان شخصی‌سازی، توسعه و انطباق سیستم کنترل با نیازهای دقیق و در حال تغییر فرآیند را فراهم می‌کنند.

• کارت توسعه I/O: زمانی که تعداد ورودی/خروجی‌های پی ال سی مرکزی پاسخگوی نیاز نیست، کارت توسعه I/O نجات‌بخش خواهد بود. این کارت‌ها به‌صورت ماژولار به سیستم اضافه شده و ظرفیت آن را برای اتصال سنسورها و عملگرهای بیشتر افزایش می‌دهند. آن‌ها انعطاف بی‌نظیری در طراحی سیستم ایجاد می‌کنند.

• ماژول‌های خروجی رله‌ای و SSR: برای کلیدزنی بارهای توان بالا (مانند هیترها یا موتورهای کوچک) که مستقیماً از خروجی پی ال سی امکان‌پذیر نیست، از این ماژول‌ها استفاده می‌شود. رله‌های الکترومکانیکی و رله‌های حالت جامد (SSR) به‌عنوان یک واسطه قطع و وصل قدرتمند و قابل اطمینان عمل می‌کنند.

• ترمینال‌باکس‌ها، کانکتورها و کابل‌های ارتباطی: این قطعات جانبی، ستون فقرات فیزیکی سیم‌کشی هستند. ترمینال‌باکس‌های سازمان‌یافته، نظم و دسترسی آسان برای تست را فراهم می‌کنند. کانکتورهای صنعتی مقاوم (مانند M8، M12) اتصالات سریع، مطمئن و ضد گردوغبار را ممکن می‌سازند.

ادوات حفاظتی و ایمنی (سپر دفاعی سیستم)

این تجهیزات، خط مقدم دفاع در برابر حوادث غیرمترقبه الکتریکی و محیطی هستند. هدف آن‌ها محافظت از سرمایه انسانی و تجهیزات در برابر آسیب‌های جبران‌ناپذیر است.

• فیوز، مدارشکن و محافظ‌های سرج (SPD): این قطعات، سیستم را در برابر جریان اضافه، اتصال کوتاه و صاعقه یا سویچینگ‌های سریع که باعث ایجاد سرج ولتاژ می‌شوند، محافظت می‌کنند. محافظ‌های سرج به‌ویژه برای خطوط ارتباطی و سیم و کابل‌های طولانی که مانند آنتن عمل می‌کنند، ضروری هستند.

• کلمپ‌های جریان و ترانسفورماتورهای ایزوله: کلمپ‌های جریان برای پایش غیرمستقیم جریان مصرفی موتورها و تشخیص اضافه‌بار به کار می‌روند. ترانسفورماتورهای ایزوله نیز با ایجاد جداسازی گالوانیکی بین دو بخش مدار، از انتشار نویز و افزایش ایمنی افراد اطمینان حاصل می‌کنند.

• محفظه (Enclosure) و کولینگ: این لوازم جانبی از تجهیزات در برابر عوامل محیطی خشن مانند گردوغبار، رطوبت، مواد شیمیایی و حرارت اضافی محافظت می‌کنند. انتخاب محفظه با درجه حفاظت (IP) مناسب و سیستم خنک‌کننده کارآمد، برای عملکرد پایدار در محیط‌های صنعتی حیاتی است.

با شناخت این چهار دسته‌بندی اصلی، شما اکنون نقشه کاملی از قلمرو لوازم جانبی اتوماسیون در اختیار دارید. درک این که هر قطعه در کدام بخش از این نقشه قرار می‌گیرد، اولین و مهم‌ترین قدم برای انتخاب هوشمندانه است.

برای مشاهده نمونه‌های عینی از این دسته‌بندی‌ها و استعلام قیمت، می‌توانید از طریق صفحه تماس با ما در ماکان کنترل اقدام نمایید. در بخش بعد، به معیارهای دقیق انتخاب هر یک از این تجهیزات کمکی خواهیم پرداخت.

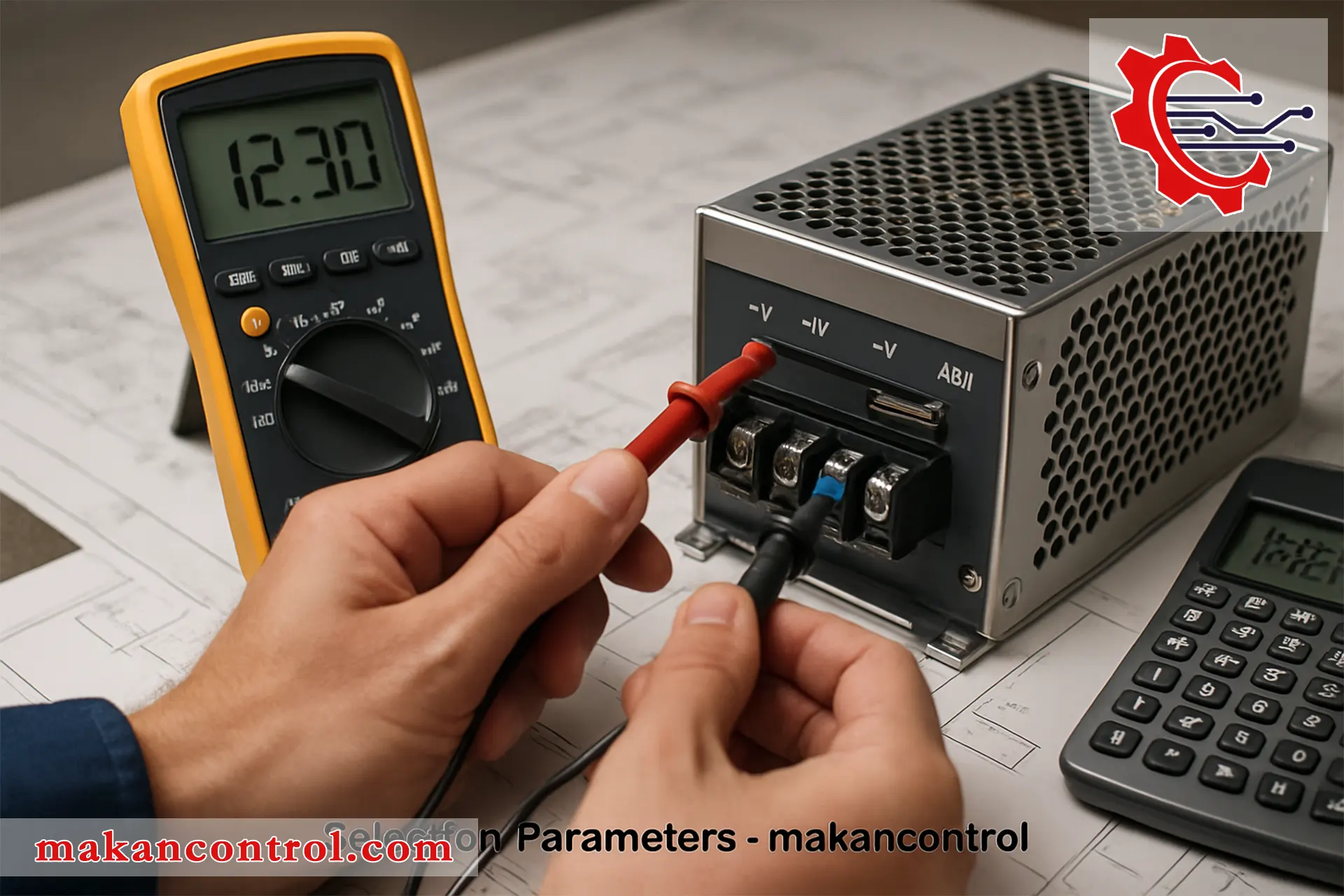

نحوه انتخاب لوازم جانبی اتوماسیون مناسب: 7 پرسش کلیدی پیش از خرید

انتخاب لوازم جانبی اتوماسیون، فرآیندی فراتر از مقایسه قیمت‌ها است. این انتخاب، تعیین‌کننده مقاومت، کارایی و آینده سیستم کنترل شماست. پاسخ به هفت پرسش کلیدی زیر، چراغ‌ راهی است که می‌تواند شما را از سردرگمی در بازار گسترده محصولات نجات دهد و به انتخابی منطقی و مطمئن رهنمون سازد. این معیارها بر اساس تجربه عملی در پروژه‌های اتوماسیون صنعتی تدوین شده‌اند.

1. سازگاری: آیا این قطعه جانبی با قلب سیستم شما صحبت می‌کند؟

اولین و حیاتی‌ترین موضوع، سازگاری الکتریکی و فیزیکی است. لوازم جانبی باید با برند، مدل و نسل پی ال سی، درایو یا کنترلر مرکزی شما هماهنگ باشد. بررسی ولتاژ کاری، نوع سیگنال (دیجیتال/آنالوگ)، پروتکل ارتباطی و نوع کانکتور، گام نخست است. یک منبع تغذیه با ولتاژ خروجی نامناسب می‌تواند به یک کارت توسعه I/O گران‌قیمت آسیب جدی وارد کند. همیشه از جداول سازگاری سازنده اصلی یا مشاوره با تامین‌کننده‌ای معتبر مانند ماکان کنترل استفاده نمایید.

2. شرایط محیطی: آیا این تجهیز در میدان نبرد صنعتی دوام می‌آورد؟

محیط نصب، دیکته‌کننده مشخصات فنی است. دمای بالا، رطوبت، گردوغبار، لرزش و وجود مواد شیمیایی، عوامل مخرب هستند. به درجه حفاظت (IP Rating) برای گردوغبار و رطوبت، محدوده دمای کاری و مقاومت در برابر لرزش (مطابق استانداردهایی مانند IEC 60068-2-6) توجه ویژه‌ای داشته باشید. یک سوییچ شبکه اداری در سالن تولید پرگردوغبار به سرعت از کار خواهد افتاد.

3. قابلیت توسعه: آیا سیستم فردا را نیز می‌توانید پشتیبانی کنید؟

نیازهای کنونی را در نظر بگیرید، اما افق دید خود را به آینده گسترش دهید. آیا ممکن است طی دو سال آینده نیاز به اضافه کردن چندین سنسور جدید داشته باشید؟ انتخاب یک منبع تغذیه با ظرفیت 20% بیشتر، یا یک سوییچ شبکه با پورت‌های اضافی، هزینه کمتری نسبت به تعویض کل قطعه در آینده خواهد داشت. برنامه‌ریزی برای توسعه، یکی از نشانه‌های مدیریت مهندسی هوشمند است.

4. استانداردها و گواهی‌نامه‌ها: آیا این محصول، تاییدیه‌های بین‌المللی را دارد؟

استانداردها، زبان مشترک کیفیت و ایمنی هستند. گواهی‌نامه‌هایی مانند CE (مطابقت با قوانین اروپا)، UL (برای آمریکای شمالی) و ISO9001 نه تنها بر کیفیت ساخت دلالت دارند، بلکه برای صادرات محصولات نهایی یا اخذ بیمه نیز ممکن است ضروری باشند. این موضوع به ویژه برای تجهیزات حفاظتی مانند فیوزها و محافظ‌های سرج اهمیت دوچندان دارد.

5. سهولت نصب و پیکربندی: آیا پیاده‌سازی، نیاز به متخصص سطح بالا دارد؟

زمان نصب، زمان توقف تولید است. لوازم جانبی مانند ترمینال‌باکس‌های ماژولار یا کانکتورهای سریع، این زمان را به حداقل می‌رسانند. بررسی کنید که آیا نصب نیاز به ابزار خاص یا نرم‌افزار پیچیده دارد؟ مستندات فنی (دیتاشیت) آیا به زبان فارسی یا انگلیسی روان در دسترس است؟ محصولاتی که نصب و راه‌اندازی ساده‌تری دارند، احتمال خطای انسانی را کاهش می‌دهند. مطالعه مقالات آموزشی می‌تواند در این زمینه راهگشا باشد.

6. پشتیبانی فنی و گارانتی: اگر مشکلی پیش آمد، پشت شما کیست؟

پشتیبانی قابل اعتماد، بخشی از محصول است. از ضمانت اصالت کالا و گارانتی معتبر اطمینان حاصل کنید. آیا تأمین‌کننده، توانایی ارائه خدمات پس از فروش، عیب‌یابی فنی و تأمین قطعات یدکی را دارد؟ یک شرکت معتبر مانند ماکان کنترل، نه تنها محصول می‌فروشد، بلکه همراهی فنی در طول چرخه عمر محصول ارائه می‌دهد. قوانین و مقررات شفاف سایت، نشانه‌ای از پایبندی به این تعهد است.

7. تحلیل هزینه-فایده: آیا ارزش افزوده ایجادشده، بیش از قیمت پرداختی است؟

هزینه را در مقابل «ارزش» بسنجید، نه فقط «قیمت». یک خازن و تجهیزات بانک خازنی با راندمان بالا، ممکن است قیمت اولیه بیشتری داشته باشد، اما با صرفه‌جویی در قبض برق و جلوگیری از جریمه، بازگشت سرمایه سریعی دارد. برای لوازم جانبی اتوماسیون، کاهش زمان توقف خط تولید، مهم‌ترین فایده مالی است. آیا قطعه ارزان‌تری که هر شش ماه باعث یک ساعت توقف شود، به صرفه‌تر است یا قطعه‌ای مطمئن‌تر با قیمت بالاتر؟

با پاسخ دقیق به این هفت پرسش، می‌توانید از دام انتخاب‌های احساسی و کوتاه‌مدت دوری کنید. به خاطر داشته باشید که تجهیزات کمکی اتوماسیون، سرمایه‌ای برای اطمینان و بهره‌وری هستند. در بخش بعد، به اصول نصب و یکپارچه‌سازی این قطعات در سیستم خواهیم پرداخت تا سرمایه شما به درستی به کار گرفته شود.

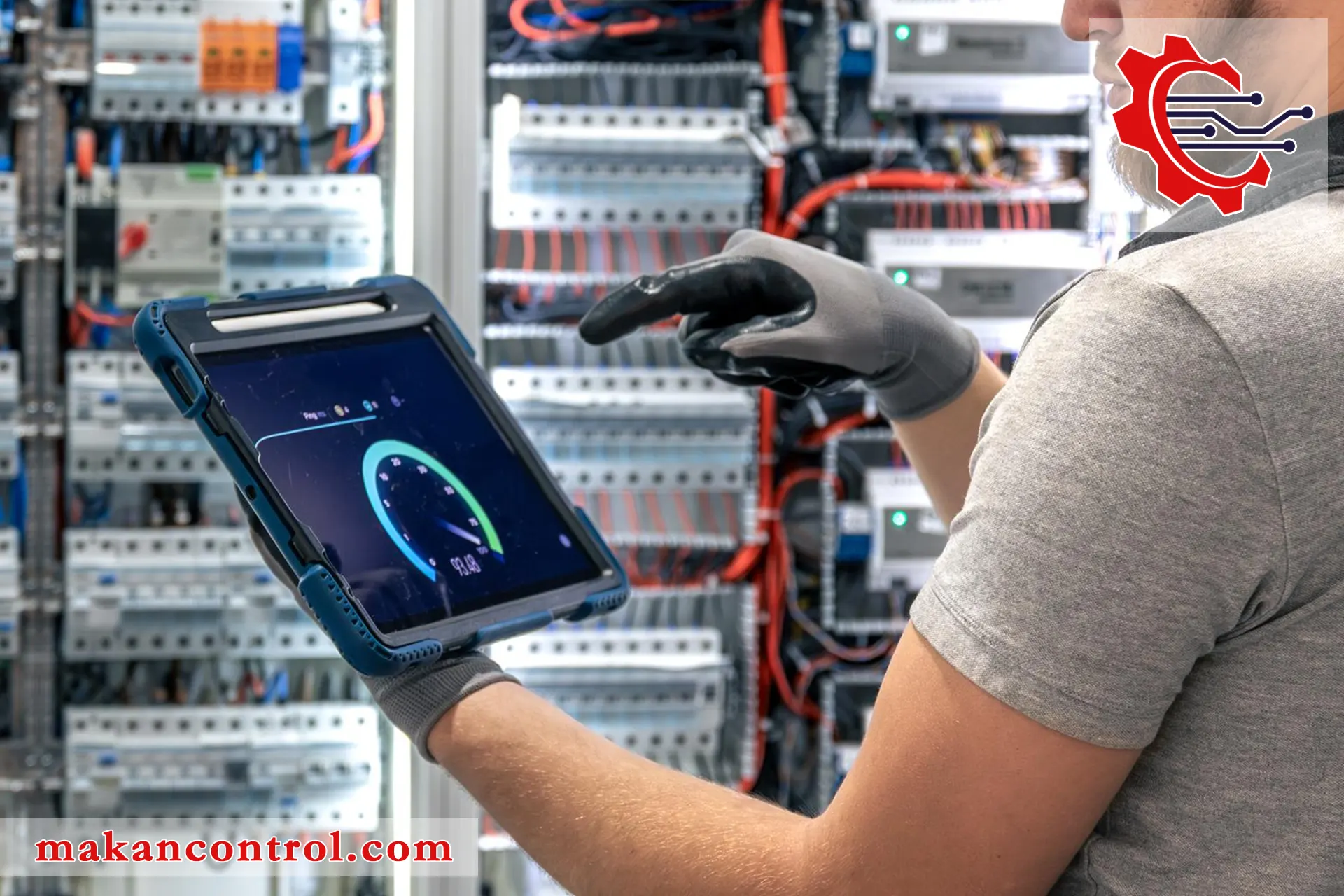

نصب و یکپارچه‌سازی اصولی لوازم جانبی در سیستم

انتخاب بهترین لوازم جانبی اتوماسیون تنها نیمی از راه موفقیت است. نیم دیگر، به اجرای صحیح و یکپارچه‌سازی این تجهیزات در سیستم موجود بستگی دارد. یک نصب اصولی، نه تنها عملکرد بهینه را تضمین می‌کند، بلکه از بروز مشکلات آتی و هزینه‌های غیرمنتظره جلوگیری می‌نماید. در این بخش، مراحل کلیدی و بهترین روش‌های نصب تجهیزات کمکی اتوماسیون را بررسی خواهیم کرد.

برنامه‌ریزی و جانمایی: نقشه‌کشی پیش از اقدام

پیش از هر اقدامی، یک برنامه دقیق تهیه کنید. این برنامه باید بر اساس نقشه‌های فنی، دیتاشیت محصولات و شرایط فیزیکی محیط باشد.

• طراحی چیدمان در کابینت: محل استقرار هر قطعه در کابینت برق صنعتی را مشخص کنید. منبع تغذیه‌ها و محافظ‌های سرج معمولاً نزدیک به ورودی برق قرار می‌گیرند. کارت‌های I/O و مبدل‌های سیگنال باید نزدیک به کنترلر اصلی باشند. بین قطعات برای گردش هوا و دسترسی آسان فاصله کافی در نظر بگیرید.

• مسیرکشی سیم و کابل: مسیر عبور سیم و کابل‌های قدرت و کنترلی را از هم جدا طراحی کنید. عبور این کابل‌ها در یک مسیر یا داکت مشترک، احتمال القای نویز را به شدت افزایش می‌دهد. استفاده از داکت‌های جداگانه یا رعایت فاصله حداقل ۲۰ سانتی‌متر بین آن‌ها ضروری است.

• نقطه ارت مناسب: یک سیستم ارتینگ (Earthing) صحیح و یکپارچه، پایه ایمنی و عملکرد بدون نویز سیستم است. نقطه اتصال ارت مشترک و با امپدانس پایین برای تمام لوازم جانبی اتوماسیون طراحی و اجرا شود.

اصول سیم‌کشی و اتصالات: دقت در جزئیات

کیفیت اجرای اتصالات، تفاوت بین یک سیستم حرفه‌ای و یک سیستم مشکل‌دار را ایجاد می‌کند.

• انتخاب سیم و کابل مناسب: برای سیگنال‌های آنالوگ حساس ابزار دقیق، از سیم و کابل‌های شیلددار با تراکم بافت مناسب استفاده کنید. شیلد باید تنها در یک طرف (ترجیحاً سمت کنترلر) و به نقطه ارت سیستم متصل شود. برای ارتباطات شبکه‌ای سریع، از کابل‌های زوج به هم تابیده‌ی CAT5e یا CAT6 مطابق با استانداردها بهره ببرید.

• اتصالات مکانیکی محکم: از ترمینال‌های با کیفیت و ابزار مناسب برای کابل‌شو زدن و سفت کردن پیچ ترمینال‌ها استفاده کنید. اتصال شل، منبع تولید حرارت، اکسیداسیون و در نهایت قطعی متناوب سیگنال خواهد بود.

• نظم‌دهی و لیبل‌زنی: تمامی سیم‌ها و کابل‌ها را با استفاده از نایلون بند و شابلون‌های سیم‌کشی منظم کنید. هر سیم و هر ترمینال را مطابق با نقشه شماتیک، لیبل‌زنی دقیق نمایید. این کار در مرحله راه‌اندازی و عیب‌یابی، ارزش خود را صدچندان نشان می‌دهد. برای تهیه سیم و کابل استاندارد، می‌توانید به فروشگاه ماکان کنترل مراجعه کنید.

راه‌اندازی و پیکربندی نرم‌افزاری

پس از اتمام سیم‌کشی، نوبت به تغذیه سیستم و تنظیمات اولیه می‌رسد. این مرحله باید با حوصله و توالی منطقی انجام پذیرد.

• توالی روشن کردن سیستم: ابتدا منبع تغذیه اصلی و سپس منبع تغذیه‌های جانبی را روشن کنید. پس از ثبات ولتاژها، کنترلر اصلی (پی ال سی) و در نهایت لوازم جانبی اتوماسیون مانند کارت توسعه I/O و مبدل‌ها را زیر ولتاژ بیاورید.

• پیکربندی آدرس‌دهی و پارامترها: برای تجهیزات هوشمند شبکه‌ای مانند سوییچ شبکه یا مبدل‌های پروتکل، آدرس IP یکتا و پارامترهای ارتباطی را مطابق با توپولوژی شبکه تنظیم کنید. دقت در این مرحله، از بروز تعارض آدرس و اختلال ارتباطی جلوگیری می‌کند.

• کالیبراسیون و تنظیم رنج: برای ایزولاتورها و مبدل‌های سیگنال آنالوگ، رنج ورودی و خروجی (مثلاً ۴-۲۰mA به ۰-۱۰V) را به دقت مطابق با دیتاشیت تنظیم و در صورت نیاز کالیبره نمایید.

تست سلامت و اعتبارسنجی نهایی

پس از پیکربندی، سیستم نیاز به یک سری آزمون جامع دارد تا از صحت تمامی اتصالات و عملکردها اطمینان حاصل شود.

• تست ایزولاسیون و مقاومت عایقی: پیش از راه‌اندازی نهایی، با یک میگر، مقاومت عایقی بین سیم‌های قدرت و زمین را تست کنید تا از عدم وجود اتصال بدنه اطمینان یابید.

• تست سیگنال‌دهی: با شبیه‌سازی سیگنال‌های ورودی (مثلاً با استفاده از یک منبع جریان برای سیگنال ۴-۲۰mA) پاسخ صحیح سیستم در خروجی‌ها و نرم‌افزار کنترل را بررسی کنید.

• تست عملکرد تحت بار: در نهایت، سیستم را تحت شرایط عملیاتی واقعی (اما با احتیاط) قرار دهید. عملکرد لوازم جانبی مانند خروجی رله‌ای ماژول‌ها یا پایداری ارتباط سوییچ شبکه تحت بار داده را مشاهده و پایش کنید.

یکپارچه‌سازی موفق ملزومات اتوماسیون صنعتی، نیازمند تلفیق دانش فنی، دقت عملی و برنامه‌ریزی منسجم است. با رعایت این اصول، شما نه تنها یک سیستم نصب می‌کنید، بلکه سرمایه‌ای مطمئن و پایدار برای خط تولید ایجاد می‌نمایید. در صورت نیاز به مشاوره تخصصی برای مرحله نصب، تیم فنی ماکان کنترل آماده ارائه خدمت است.

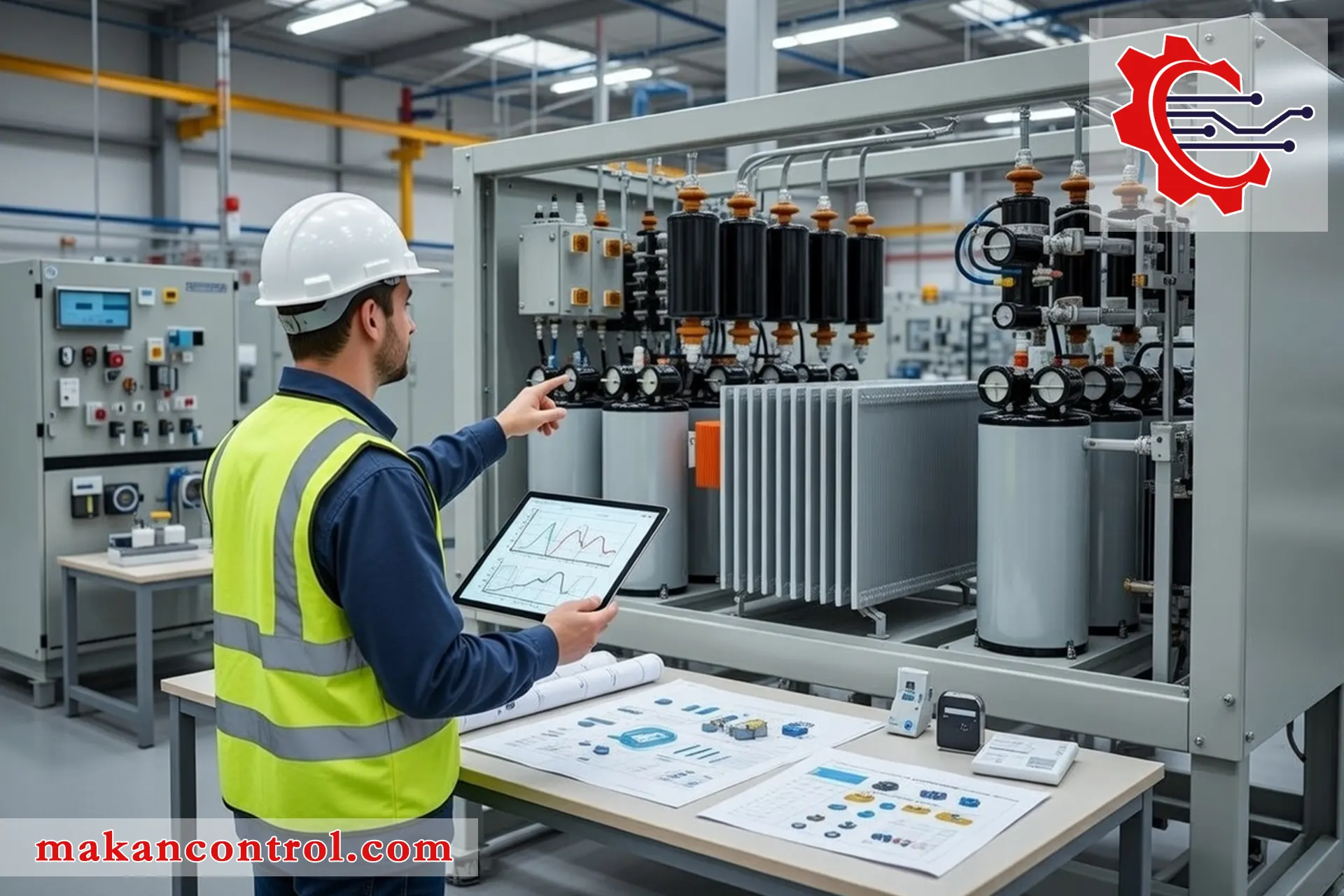

نگهداری و عیب‌یابی روتین: چگونه سیستم خود را همیشه جوان نگه داریم؟

یک سیستم اتوماسیون، مانند یک موجود زنده پویا است که سلامت آن به مراقبت مستمر وابسته است. لوازم جانبی اتوماسیون نیز، با وجود طراحی مقاوم، در معرض استهلاک، تغییرات محیطی و آثار جانبی عملیات روزانه قرار دارند. یک برنامه پیشگیرانه منظم، نه تنها از بروز خرابی‌های ناگهانی و پرهزینه جلوگیری می‌کند، بلکه کارایی و طول عمر کل سیستم را به حداکثر می‌رساند. در این فصل، یک برنامه عملی برای نگهداری و یک راهنمای سیستماتیک برای عیب‌یابی ارائه می‌دهیم.

تدوین برنامه بازدید دوره‌ای: پیشگیری بهتر از درمان

ایجاد یک چک‌لیست زمان‌بندی شده، هسته اصلی نگهداری پیشگیرانه است. این برنامه باید بر اساس شدت کارکرد محیط و توصیه‌های سازنده تدوین شود.

• بازدید روزانه/هفتگی (بازدید بصری سریع): این بازدید شامل بررسی چراغ‌های نشانگر (LED) روی منبع تغذیه، سوییچ شبکه و کنترلرها می‌شود. همچنین، بررسی دمای محفظه با لمس (عدم وجود گرمای غیرعادی) و شنیدن صداهای غیرمعمول مانند وزوز از رله‌ها یا خازن‌ها را در بر می‌گیرد.

• بازدید ماهانه: در این مرحله، اتصالات فشرده در ترمینال‌باکس‌ها (با استفاده از آچارکشی کنترل‌شده) بررسی می‌شوند. همچنین، پاک‌سازی ورودی‌های فن‌های خنک‌کننده از گردوغبار و اطمینان از خلوت بودن فضای اطراف تجهیزات برای تهویه مناسب، انجام می‌گیرد. پاک‌سازی صفحات اچ ام آی نیز در این بازدید قرار می‌گیرد.

• بازدید سه‌ماهه یا شش‌ماهه: این بازدید عمیق‌تر است و شامل اندازه‌گیری ولتاژ خروجی منبع تغذیه‌ها با مولتی‌متر برای اطمینان از ثبات آن، بررسی صحت اتصال شیلد سیم و کابل‌ها، و بازبینی پیکربندی و لاگ‌های خطای تجهیزات شبکه‌ای مانند سوییچ شبکه می‌شود.

• بازدید سالانه: در این بازدید جامع، تست عملکرد محافظ‌های سرج، کالیبراسیون ایزولاتورهای سیگنال و مبدل‌های ابزار دقیق، و بررسی دقیق سلامت خازن و تجهیزات بانک خازنی (از نظر بادکردگی یا نشتی) توسط پرسنل متخصص انجام می‌شود.

رایج‌ترین مشکلات در تجهیزات کمکی و راه‌حل‌های سریع

شناخت الگوی خرابی‌های متداول، به عیب‌یابی سریع کمک شایانی می‌کند. در اینجا به چند نمونه کلیدی اشاره می‌کنیم.

• مشکل: ناپایداری یا قطع ارتباط شبکه.

  • علل احتمالی: خرابی پورت سوییچ شبکه، قطعی یا آسیب فیزیکی کابل‌های شبکه، تنظیمات نادرست IP، نویز الکتریکی شدید.

  • اقدامات عیب‌یابی: تست کابل با تستر، اتصال دستگاه به پورت دیگر سوییچ، بررسی LEDهای لینک روی کارت شبکه و سوییچ، و تأیید تنظیمات آدرس.

• مشکل: خوانش نادرست سنسورهای آنالوگ.

  • علل احتمالی: خرابی منبع تغذیه سنجش (مثلاً ۲۴VDC برای ترانسمیتر)، شل بودن یا اکسیدشدن اتصالات، آسیب به شیلد سیم و کابل، خرابی خود ایزولاتور سیگنال.

  • اقدامات عیب‌یابی: اندازه‌گیری ولتاژ در سر سنسور، بررسی اتصال شیلد در یک نقطه، تست سنسور با منبع جریان جداگانه و قرائت مستقیم سیگنال.

• مشکل: گرمایش بیش از حد یک قطعه جانبی.

  • علل احتمالی: بارگذاری بیش از حد منبع تغذیه یا رله‌های خروجی، گردوغبار گرفتگی مسیرهای تهویه، اتصال شل (ایجاد مقاومت و حرارت).

  • اقدامات عیب‌یابی: اندازه‌گیری جریان بار، پاک‌سازی تجهیز، سفت‌کردن اتصالات و بررسی چرخه کاری بار.

• مشکل: ریست یا قفل شدن مکرر یک ماژول.

  • علل احتمالی: نوسانات ولتاژ ورودی، نویز مخرب روی خطوط تغذیه یا سیگنال، نقص نرم‌افزاری یا سخت‌افزاری داخلی.

  • اقدامات عیب‌یابی: نصب یک منبع تغذیه با کیفیت‌تر و محافظ‌دار، بررسی و بهبود سیم‌کشی زمین، به‌روزرسانی فریم‌ور ماژول.

استفاده از داده‌های ابزار دقیق برای پایش سلامت پیش‌بینانه

سیستم‌های مدرن، قابلیت‌های ارزشمندی برای نظارت بر خود ارائه می‌دهند. از این قابلیت‌ها برای حرکت از نگهداری زمان‌بندی‌شده به سمت نگهداری پیش‌بینانه استفاده کنید.

• پایش پارامترهای حیاتی: دمای داخلی پی ال سی یا درایو، ولتاژ باس DC، تعداد کلیدزنی رله‌ها و میزان استفاده از حافظه، اغلب از طریق نرم‌افزار یا کارت توسعه I/O قابل خواندن هستند. روند تغییر این پارامترها در طول زمان می‌تواند نشانه‌ای از استهلاک قریب‌الوقوع باشد.

• ثبت وقایع و آلارم‌ها: هیچ هشدار یا خطایی را نادیده نگیرید. لاگ‌های سیستم می‌توانند الگویی از مشکلات تکراری (مثلاً قطع ارتباط یک دستگاه خاص در ساعات پرکار) را نشان دهند که ریشه در یک قطعه جانبی معیوب دارد.

• تحلیل کیفیت برق: با استفاده از آنالایزرهای کیفیت برق، می‌توان هارمونیک‌ها، نوسانات و افت‌های ولتاژ را که به تجهیزات کمکی استرس وارد می‌کنند، شناسایی و در پی رفع آن‌ها برآمد.

چه زمانی باید یک قطعه جانبی را تعویض کنیم؟

تعویض به موقع، مانع از ایجاد خرابی زنجیره‌ای و خسارت گسترده می‌شود. نشانه‌های زیر حاکی از ضرورت تعویض است:

• شکست فیزیکی واضح: سوختگی، بادکردگی خازن‌ها، ترک خوردگی بدنه، یا خوردگی شدید ترمینال‌ها.

• تکرار خطا علی‌رغم عیب‌یابی: هنگامی که یک قطعه لوازم جانبی اتوماسیون به طور مکرر باعث ایجاد خطا می‌شود و تمام راه‌حل‌های منطقی امتحان شده‌اند.

• خروج از محدوده کاری مشخصه‌ها: زمانی که یک منبع تغذیه قادر به حفظ ولتاژ خروجی در رنج ادعا شده نیست یا نویز خروجی آن بیش از حد است.

• عدم دسترسی به پشتیبانی و قطعات یدکی: برای تجهیزاتی که دیگر توسط سازنده پشتیبانی نمی‌شوند، برنامه‌ریزی برای تعویض با نمونه‌های مدرن‌تر و قابل اطمینان‌تر یک ضرورت است. برای انتخاب جایگزین مناسب، مشورت با متخصصین ماکان کنترل می‌تواند راهگشا باشد.

یک برنامه نگهداری منسجم برای ملزومات اتوماسیون صنعتی، در واقع بیمه‌نامه عملیاتی سیستم شماست. این سرمایه‌گذاری در زمان و دقت، با جلوگیری از توقف‌های پرهزینه و حفظ راندمان، بازدهی فوق‌العاده‌ای خواهد داشت. برای مطالعه بیشتر در این حوزه، بخش مقالات آموزشی سایت ما را دنبال کنید.

سرمایه‌گذاری هوشمند بر روی جزئیات

سفر اکتشافی ما در دنیای لوازم جانبی اتوماسیون به پایان می‌رسد، اما پیام اصلی آن تازه آغاز می‌شود. همان‌طور که در طول این مقاله جامع مشاهده کردیم، این تجهیزات کمکی، هرگز اقلامی لوکس یا اختیاری نبوده‌اند. آن‌ها سنگ بنای ضروری برای ساخت یک سیستم اتوماسیون صنعتی مقاوم، کارآمد و آینده‌نگر هستند. نادیده گرفتن این ملزومات، به معنای چشم‌پوشی از فرصتی طلایی برای بهینه‌سازی عملکرد و محافظت از سرمایه‌گذاری کلان است.

جمع‌بندی نقش حیاتی: از حاشیه به مرکز توجه

از فصل مقدمه تا بررسی فنی دسته‌بندی‌ها، اهمیت لوازم جانبی اتوماسیون به وضوح آشکار شد. این قطعات، حلقه اتصال گمشده بین طراحی نظری و عملکرد عملی بی‌نقص هستند. آن‌ها با ایفای نقش حفاظت‌کننده، ارتباط‌دهنده و توسعه‌دهنده، امکان تحقق پتانسیل کامل تجهیزات اصلی مانند پی ال سی، درایو و اچ ام آی را فراهم می‌سازند. انتخاب هوشمندانه این ملزومات اتوماسیون صنعتی، تفاوت بین یک سیستم مستعد مشکل و یک دارایی پایدار و ارزش‌آفرین را مشخص می‌کند.

تأثیر مستقیم بر بهره‌وری و سودآوری: زبان اعداد

تأثیر کیفیت لوازم جانبی را می‌توان مستقیماً در تراز مالی واحد صنعتی مشاهده کرد. استفاده از منبع تغذیه‌های پایدار و محافظ‌های سرج مؤثر، از توقف‌های پرهزینه تولید ناشی از خرابی تجهیزات جلوگیری می‌کند. به‌کارگیری سیم و کابل و کانکتورهای مرغوب، زمان تعمیر و نگهداری را به حداقل می‌رساند. همچنین، انتخاب خازن و تجهیزات بانک خازنی مناسب، با اصلاح ضریب توان، مستقیماً باعث کاهش قابل توجه هزینه‌های انرژی می‌شود. این موارد، تنها نمونه‌هایی از بازگشت سرمایه سریع و ملموس این انتخاب هوشمندانه هستند.

گام بعدی شما

اکنون که با نقش، انواع و معیارهای انتخاب لوازم جانبی اتوماسیون آشنا شدید، زمان تصمیم‌گیری فرا رسیده است. به خاطر داشته باشید که هر پروژه صنعتی، منحصر به فرد است و نیاز به راه‌حلی سفارشی‌شده دارد. تکیه بر دانش و تجربه متخصصان می‌تواند از بروز خطاهای پرهزینه جلوگیری کند.
