مقدمه‌ای بر دنیای کابل‌های تخصصی صنعتی

چرا انتخاب صحیح کابل، قلب تپنده سیستم‌های صنعتی است؟

کابل کولری یا همان کابل مقاوم در برابر تابش مستقیم خورشید، امروزه به عنوان یک جزء حیاتی در پروژه‌های صنعتی مدرن شناخته می‌شود. این کابل تخصصی که با نام‌هایی مانند کابل ضدآفتاب صنعتی نیز معرفی می‌شود، تفاوت بنیادینی با نمونه‌های معمولی دارد. در دنیای پیچیده اتوماسیون صنعتی و سیستم‌های کنترل، هر عنصر باید در سخت‌ترین شرایط محیطی عملکردی بی‌نقص ارائه دهد.

انتخاب نادرست کابل می‌تواند به خرابی کل سیستم، توقف خط تولید و حتی وقوع حوادث جدی منجر شود. برعکس، استفاده از کابل outdoor مناسب، ضمانتی برای عملکرد پایدار و ایمن تجهیزات است. در این راستا، مجموعه ماکان کنترل با سال‌ها تجربه در تامین تجهیزات صنعتی، مشاوره تخصصی در این حوزه ارائه می‌دهد.

نقش حیاتی کابل‌ها در چرخه تولید صنعتی

صنعت مدرن بر پایه جریان بی‌وقفه اطلاعات، سیگنال‌های کنترلی و انرژی الکتریکی استوار است. این جریان تنها از طریق شبکه‌ی وسیع و پیچیده‌ای از سیم و کابل امکان‌پذیر می‌شود. از کنترل یک موتور ساده تا مدیریت یک پالایشگاه غول‌پیکر، همه و همه به سلامت این شبکه وابسته هستند.

کابل‌ها نه تنها حامل انرژی، بلکه حافظ دستورات کنترلی و داده‌های حساس هستند. خرابی یک کابل کنترل می‌تواند به از دست رفتن داده‌های حیاتی منجر شود. بنابراین، شناخت انواع کابل و کاربرد دقیق هر یک، اولین گام در طراحی هر سیستم صنعتی است. برای آگاهی بیشتر، می‌توانید از مقالات تخصصی موجود در وبسایت ما استفاده نمایید.

معمای دوام در شرایط سخت محیطی

یکی از بزرگترین چالش‌ها در محیط‌های صنعتی، شرایط عملیاتی دشوار است. تابش مستقیم و مداوم خورشید، یکی از این عوامل تخریبگر است. پرتوهای فرابنفش (UV) می‌توانند به سرعت عایق کابل‌های معمولی را شکننده و تخریب کنند.

اینجاست که کابل مقاوم در برابر UV وارد صحنه می‌شود. این کابل با طراحی ویژه، در برابر تابش خورشید، باران، نوسان دما و حتی مواد شیمیایی مقاوم است. استفاده از این کابل در فضاهای باز نه تنها یک انتخاب، بلکه یک ضرورت ایمنی و اقتصادی محسوب می‌شود. ماکان کنترل، طیف کاملی از این محصولات را گردآوری کرده است.

مسیر پیش رو: از شناخت تا انتخاب هوشمند

در این مقاله جامع، قصد داریم به طور دقیق به بررسی کابل کولری بپردازیم. این سفر آموزشی از تعریف پایه آغاز شده و تا جزئیات فنی پیش خواهد رفت. استانداردهای ساخت، روش‌های انتخاب، نحوه نصب صحیح و نکات نگهداری، همه بخشی از مباحث پیش رو هستند.

هدف نهایی، توانمندسازی شما برای انتخاب هوشمندانه‌ترین محصول است. انتخابی که ایمنی، دوام و بازدهی سرمایه‌گذاری شما را تضمین کند. برای شروع این سفر، پیشنهاد می‌کنیم سری به بخش اتوماسیون صنعتی سایت ما بزنید تا با بسترهای کاربردی این کابل‌ها بیشتر آشنا شوید.

در بخش بعدی، به صورت تخصصی‌تر به تعریف و کاربردهای کابل فضای باز در صنایع مختلف خواهیم پرداخت. با ما همراه باشید تا دنیای شگفت‌انگیز کابل‌های تخصصی را بیشتر بشناسید. برای هرگونه سوال نیز، تیم پشتیبانی ماکان کنترل از طریق صفحه تماس با ما آماده ارائه مشاوره است.

کابل کولری چیست و در کجا کاربرد دارد؟

تعریف علمی و فنی کابل کولری

کابل کولری یا کابل مقاوم در برابر آفتاب، نوعی کابل مخصوص فضای بیرونی است که برای مقابله با تابش مستقیم و مداوم خورشید طراحی شده است. ساختار این کابل فضای باز با استفاده از مواد خاصی مانند پلی‌اتیلن کراس‌لینک شده (XLPE) یا PVC مقاوم در برابر UV تولید می‌شود. این مواد از تخریب زودهنگام عایق در برابر اشعه ماوراءبنفش جلوگیری می‌کنند.

تفاوت اصلی این کابل با نمونه‌های معمولی در ترکیب مواد اولیه و ضخامت عایق است. غلاف خارجی کابل ضد آب صنعتی معمولاً حاوی پایدارکننده‌های نوری است که مانند یک ضدآفتاب قوی عمل می‌کنند. این ویژگی باعث می‌شود کابل در فضای باز بدون نیاز به محافظ اضافی مانند ترانک یا لوله، سال‌ها عمر کند. برای مشاهده تفاوت‌های ساختاری، می‌توانید کابل کنترل استاندارد را با نمونه کولری مقایسه کنید.

مکانیزم مقاومت در برابر عوامل محیطی

مقاومت در برابر پرتوهای UV تنها یکی از ویژگی‌های این کابل است. کابل مقاوم در برابر خورشید معمولاً در برابر رطوبت، نوسان‌های دمایی شدید و حتی برخی مواد شیمیایی نیز مقاوم است. این خصوصیات آن را به گزینه‌ای ایده‌آل برای پروژه‌های بیرونی تبدیل کرده است. طراحی خاص غلاف، از نفوذ آب به داخل رشته‌ها جلوگیری می‌کند.

برخی مدل‌های پیشرفته حتی در برابر رشد قارچ و باکتری نیز مقاوم هستند. این ویژگی در مناطق مرطوب و گرمسیری اهمیت دوچندان پیدا می‌کند. انتخاب بین انواع مختلف سیم و کابل باید با توجه به شرایط محیطی انجام شود. کارشناسان ماکان کنترل در صفحه تماس با ما آماده ارائه مشاوره فنی هستند.

کاربردهای حیاتی کابل کولری در صنایع مختلف

صنایع نفت، گاز و پتروشیمی

پالایشگاه‌ها و پتروکمپلکس‌ها از بزرگترین مصرف‌کنندگان کابل outdoor هستند. در این مجتمع‌ها، کابل‌ها معمولاً در فضای باز و روی سازه‌های فلزی گسترده می‌شوند. تابش شدید خورشید در مناطق کویری ایران، استفاده از کابل معمولی را غیرممکن می‌کند. این کابل‌ها برای تغذیه پمپ‌ها، سیستم‌های روشنایی محوطه و انتقال سیگنال‌های کنترلی استفاده می‌شوند.

خطوط لوله انتقال نفت و گاز نیز به شبکه‌ای از کابل فضای باز مجهز هستند. این کابل‌ها داده‌های سنسورهای فشار، دما و جریان را به اتاق کنترل منتقل می‌کنند. در اتوماسیون صنعتی مدرن، سلامت این کابل‌ها مستقیم بر ایمنی و بهره‌وری تأثیر می‌گذارد. خرابی یک کابل می‌تواند به قطع کامل مانیتورینگ خط لوله منجر شود.

سیستم‌های انتقال انرژی و نیروگاه‌ها

در نیروگاه‌های خورشیدی، کابل مقاوم در برابر UV نقش حیاتی ایفا می‌کند. پنل‌های خورشیدی در معرض مستقیم نور خورشید قرار دارند و کابل‌های ارتباطی بین آن‌ها باید از مقاومت برخوردار باشند. این کابل‌ها جریان تولیدی پنل‌ها را به اینورترها منتقل کرده و سپس به شبکه تزریق می‌کنند.

نیروگاه‌های بادی نیز در ارتفاعات و فضای باز احداث می‌شوند. کابل کولری در این نیروگاه‌ها برای اتصال ژنراتورهای هر توربین به سیستم کنترل مرکزی استفاده می‌شود. مقاومت در برابر باد، باران و یخ‌زدگی از دیگر ویژگی‌های مورد نیاز در این کاربرد است. مجموعه ماکان کنترل، انواع این محصولات را ارائه می‌دهد.

صنایع تولیدی و کارخانه‌ها

در کارخانه‌های بزرگ، اغلب نیاز به کشیدن کابل بین سالن‌های مختلف وجود دارد. این مسیرها ممکن است از فضای باز عبور کنند. روشنایی محوطه، سیستم‌های امنیتی دوربین‌های مداربسته و شبکه‌های ارتباطی همگی نیاز به کابل ضدآفتاب صنعتی دارند. حتی در برخی خطوط تولید، تجهیزاتی در فضای باز نصب می‌شوند.

سیستم‌های نوار نقاله طولانی که بین ساختمان‌ها حرکت می‌کنند، نمونه‌ای از این کاربرد هستند. موتورها و سنسورهای این سیستم‌ها باید توسط کابل‌های مقاوم تغذیه و کنترل شوند. انتخاب کابل نامناسب باعث توقف مکرر خط تولید و افزایش هزینه‌های نگهداری می‌شود. برای آشنایی با تجهیزات مرتبط، بخش درایو و سافت استارتر سایت را بررسی کنید.

شبکه‌های مخابراتی و ارتباطی

دکل‌های مخابراتی و آنتن‌های BTS همیشه در بلندترین نقاط و در معرض آفتاب قرار دارند. کابل کولری در این زمینه برای تغذیه تجهیزات فعال و انتقال داده‌ها استفاده می‌شود. تفاوت این کابل با کابل مخابراتی و هوایی معمولی در مقاومت عایق آن است. هر دو نوع در فضای باز کار می‌کنند اما کاربردهای متفاوتی دارند.

در سیستم‌های نظارت تصویری شهری، دوربین‌های نصب شده روی دکل‌ها و ساختمان‌های بلند نیاز به کابل‌های مقاوم دارند. این کابل‌ها هم برق دوربین را تأمین می‌کنند و هم سیگنال‌های تصویر را انتقال می‌دهند. کیفیت این کابل‌ها مستقیم بر پایداری سیستم نظارتی تأثیر می‌گذارد. اطلاعات بیشتر در مقالات تخصصی سایت موجود است.

کشاورزی مدرن و سیستم‌های آبیاری

در مزارع و باغات بزرگ، سیستم‌های آبیاری اتوماتیک گسترده‌ای نصب می‌شوند. الکتروپمپ‌ها، شیرهای برقی و سنسورهای رطوبت‌سنج همگی در فضای باز کار می‌کنند. کابل فضای باز مناسب، برق و سیگنال‌های کنترلی را به این تجهیزات می‌رساند. مقاومت در برابر رطوبت خاک و آفتاب شدید در این کاربرد ضروری است.

گلخانه‌های صنعتی مدرن نیز از مصرف‌کنندگان این کابل‌ها هستند. سیستم‌های کنترل دما، رطوبت و نورپردازی در گلخانه‌ها نیاز به شبکه‌کشی بیرونی دارند. کابل‌های معمولی در این محیط‌های مرطوب و گرم به سرعت خراب می‌شوند. بنابراین استفاده از کابل مقاوم در برابر خورشید یک سرمایه‌گذاری هوشمندانه است.

پروژه‌های عمرانی و ساختمانی

در سایت‌های ساختمانی بزرگ، نیاز موقت به برق و روشنایی وجود دارد. کابل کولری به دلیل مقاومت بالا، گزینه مناسبی برای این کاربردهای موقت است. این کابل‌ها می‌توانند روی زمین کشیده شده و تحت تردد ماشین‌آلات قرار گیرند بدون اینکه آسیب ببینند. پس از اتمام پروژه نیز می‌توان آنها را جمع‌آوری و مجدداً استفاده کرد.

پل‌ها، تونل‌ها و بزرگراه‌ها نیز به سیستم‌های روشنایی و نظارتی مجهز هستند. تمام این سیستم‌ها نیاز به کابل‌کشی بیرونی دارند. در این موارد، کابل آرموردار ممکن است برای حفاظت مکانیکی اضافی همراه با کابل کولری استفاده شود. ترکیب این دو ویژگی، حداکثر حفاظت را ایجاد می‌کند.

نکته پایانی در انتخاب کاربرد

هر پروژه صنعتی شرایط محیطی منحصر به فردی دارد. قبل از انتخاب کابل outdoor، باید تمام عوامل مؤثر بررسی شوند. شدت تابش خورشید، دمای محیط، وجود مواد شیمیایی، احتمال ضربه مکانیکی و طول عمر مورد انتظار از جمله این عوامل هستند. در ماکان کنترل، کارشناسان ما براساس قوانین و مقررات استاندارد، بهترین گزینه را به شما پیشنهاد می‌دهند.

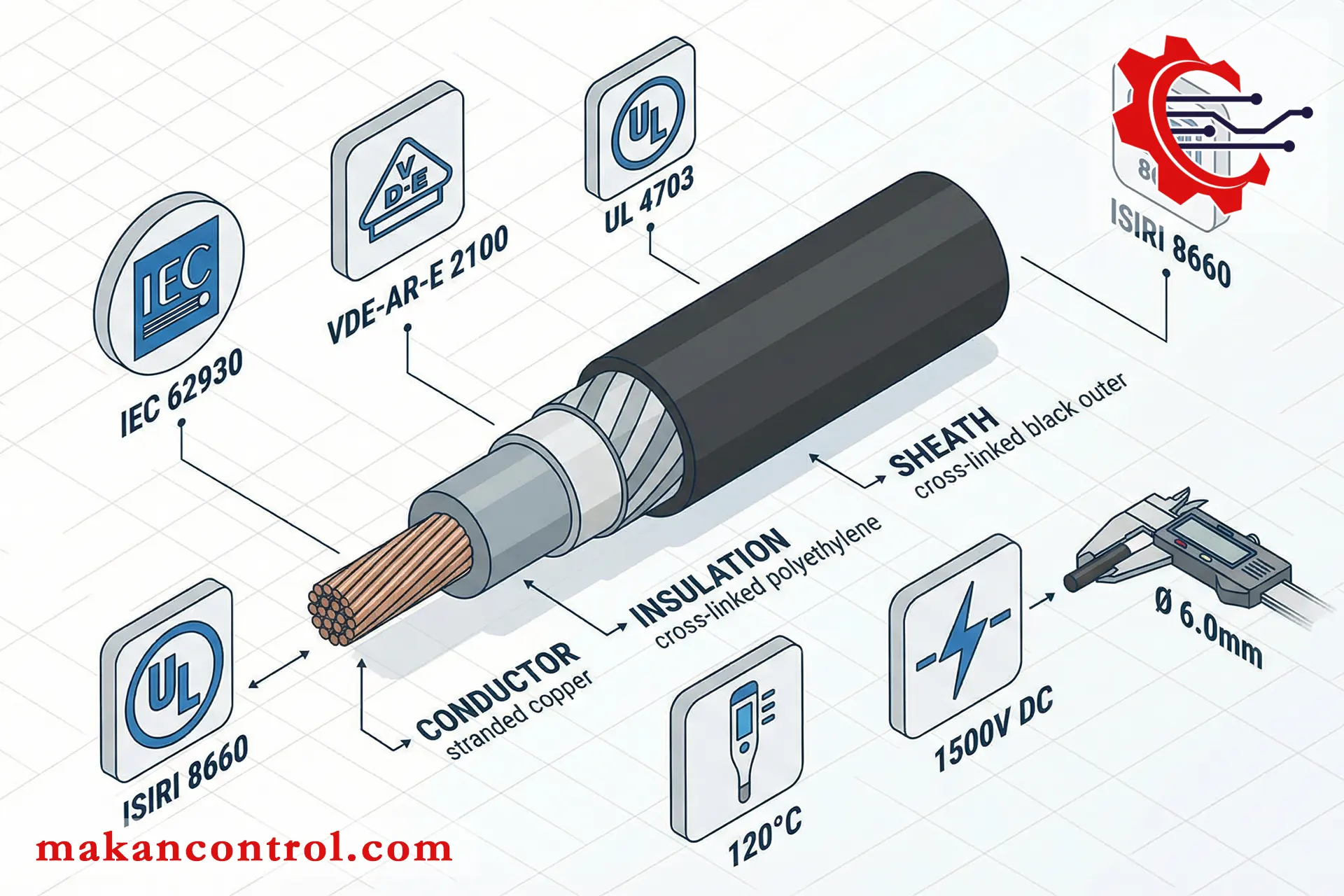

استانداردها و مشخصات فنی کابل کولری

استانداردهای بین‌المللی و داخلی: چراغ راه انتخاب مطمئن

انتخاب کابل کولری مناسب، فراتر از بررسی ظاهری محصول است. استانداردهای معتبر، زبان مشترکی بین تولیدکنندگان، تأمین‌کنندگان و مصرف‌کنندگان ایجاد می‌کنند. رعایت این استانداردها تضمین می‌کند که کابل ضدآفتاب صنعتی خریداری شده، حداقل‌های کیفی و ایمنی لازم را دارا می‌باشد. در این بخش، مهم‌ترین استانداردهای مرتبط را بررسی خواهیم کرد.

استاندارد IEC 60502: معیار جهانی برای کابل‌های قدرت

سری استانداردهای IEC 60502 که توسط کمیسیون بین‌المللی الکتروتکنیک منتشر شده، به‌طور خاص به کابل‌های اکسترود شده با عایق و ولتاژ نامی ۱ تا ۳۰ کیلوولت می‌پردازد. بخش‌های مختلف این استاندارد، الزامات را برای کابل مقاوم در برابر UV تعریف می‌کنند. این الزامات شامل تست‌های الکتریکی، مکانیکی و حرارتی می‌شود.

تست مقاومت در برابر اشعه ماوراءبنفش (UV Test) در این استاندارد به‌وضوح مشخص شده است. کابل‌ها در معرض چرخه‌های متناوب نور UV و رطوبت قرار می‌گیرند. پس از اتمام تست، عایق نباید ترک بخورد یا خاصیت ارتجاعی خود را از دست بدهد. محصولات موجود در فروشگاه ماکان کنترل، مطابق با آخرین ویرایش این استانداردها انتخاب می‌شوند.

استاندارد VDE آلمان: نماد دقت و کیفیت اروپایی

انجمن مهندسان برق آلمان (VDE) یکی از سخت‌گیرترین مراجع استانداردسازی جهان است. استانداردهای VDE برای کابل outdoor نه‌تنها موارد فنی، بلکه روش‌های نمونه‌برداری و کنترل کیفیت در خط تولید را نیز پوشش می‌دهند. کابل‌های دارای علامت VDE، معمولاً از کیفیت و دوام بسیار بالایی برخوردار هستند.

این استانداردها مقاومت در برابر پدیده “شکست الکتریکی ناشی از آب درخت” (Water Treeing) را نیز بررسی می‌کنند. این پدیده که در کابل‌های فضای باز مرطوب رخ می‌دهد، می‌تواند به مرور زمان باعث کاهش مقاومت عایق شود. برای مشاوره در انتخاب کابل با استاندارد مناسب، می‌توانید با کارشناسان ماکان کنترل از طریق صفحه تماس با ما در ارتباط باشید.

استاندارد UL آمریکا: تمرکز بر ایمنی و عملکرد

مؤسسه Underwriters Laboratories در آمریکا، بیشتر بر روی ایمنی محصولات تمرکز دارد. استانداردهای UL برای کابل فضای باز، آزمایش‌های سخت‌گیرانه‌ای در شرایط شبیه‌سازی شده محیطی انجام می‌دهد. به‌عنوان مثال، استاندارد UL ۴۴ به‌طور خاص به کابل‌های عایق‌شده با ترموپلاستیک و ترموست می‌پردازد.

یکی از تست‌های مهم UL، تست flame retardance یا کندسوز بودن است. در برخی کاربردهای خاص، حتی کابل کولری نیز ممکن است نیاز به مقاومت در برابر آتش داشته باشد. این استانداردها اطمینان می‌دهند که کابل در صورت بروز حادثه، به گسترش آتش کمک نمی‌کند. آشنایی با این استانداردها برای پروژه‌های بزرگ اتوماسیون صنعتی ضروری است.

استاندارد ملی ایران (ISIRI): الزامات بومی و منطبق با شرایط کشور

مؤسسه استاندارد و تحقیقات صنعتی ایران، استانداردهای ملی را متناسب با شرایط آب‌وهوایی و نیازهای صنعتی کشور تدوین کرده است. استاندارد ISIRI 607 برای کابل‌های با عایق پلی‌مری و ISIRI ۳۵۶ برای کابل‌های فشارقوی، از جمله مهم‌ترین مراجع هستند. این استانداردها معمولاً از استانداردهای بین‌المللی مانند IEC اقتباس شده‌اند.

ویژگی مهم استاندارد ملی، توجه به شرایط خاص ایران مانند تابش شدید آفتاب، گردوغبار و نوسان دمای زیاد است. تولیدکنندگان داخلی معتبر، محصولات خود را بر اساس این استانداردها تولید و تست می‌کنند. هنگام خرید کابل مقاوم در برابر خورشید، حتماً به علامت استاندارد ملی روی پوسته کابل دقت کنید. در بخش مقالات سایت، مطالب بیشتری درباره استانداردها وجود دارد.

مشخصات فنی و پارامترهای کلیدی: زبان گویای کیفیت

جنس عایق و غلاف: اولین خط دفاعی

جنس عایق مهم‌ترین عامل در تعیین کارایی کابل کولری است. امروزه دو ماده اصلی برای این کاربرد استفاده می‌شوند: پلی‌اتیلن کراس‌لینک شده (XLPE) و پی‌وی‌سی مقاوم در برابر UV (UV-resistant PVC). XLPE تحمل دمایی بالاتری دارد (معمولاً تا ۹۰ درجه سانتی‌گراد) و در برابر نشست آب درخت مقاوم‌تر است. اما PVC انعطاف‌پذیری بهتری دارد و نصب آن ساده‌تر است.

غلاف خارجی کابل ضد آب نیز معمولاً از جنس PVC مخصوص، پلی‌اتیلن (PE) یا ترموپلاستیک الاستومر (TPE) ساخته می‌شود. این غلاف علاوه بر مقاومت در برابر UV، باید در برابر سایش، ضربه و مواد شیمیایی متداول در محیط‌های صنعتی نیز مقاوم باشد. انتخاب جنس مناسب به محیط نصب بستگی دارد. برای مقایسه انواع سیم و کابل افشان و کولری می‌توانید به فروشگاه مراجعه کنید.

مقاومت در برابر دما و شرایط محیطی: چالش‌های عملیاتی

کابل outdoor باید در گستره دمایی وسیعی عملکرد مطمئن داشته باشد. سه پارامتر دمایی کلیدی وجود دارد:

• حداکثر دمای هادی در حین کار: معمولاً ۷۰ تا ۹۰ درجه سانتی‌گراد برای PVC و ۹۰ درجه برای XLPE.

• حداقل دمای نصب: دمایی که در آن می‌توان کابل را بدون ترک خوردن عایق نصب کرد (معمولاً تا ۲۰- درجه).

• حداکثر دمای اتصال کوتاه: توانایی تحمل جریان اتصال کوتاه برای مدت زمان مشخص (مثلاً ۲۵۰ درجه به مدت ۵ ثانیه).

تابش مستقیم خورشید می‌تواند دمای سطح کابل را به میزان قابل توجهی افزایش دهد. بنابراین، کابل مقاوم در برابر UV باید برای این شرایط طراحی شده باشد. همچنین مقاومت در برابر ازون، رطوبت و قارچ از دیگر ویژگی‌های مهم است. در سیستم‌های شامل درایو و سافت استارتر، انتخاب کابل با تحمل دمایی مناسب از آسیب‌های ناشی از هارمونیک جلوگیری می‌کند.

تحمل ولتاژ و جریان نامی: قلب الکتریکی کابل

ولتاژ نامی (Rated Voltage) یک کابل فضای باز به صورت U۰/U (بر حسب کیلوولت) بیان می‌شود. U۰ ولتاژ بین هر فاز و زمین است و U ولتاژ بین فازها. به‌عنوان مثال، ۰٫۶/۱ کیلوولت رایج‌ترین رنج برای کابل‌های فشارضعیف است. برای کاربردهای ولتاژ بالاتر، کابل‌های با عایق ضخیم‌تر و طراحی خاص مورد نیاز است.

جریان مجاز (Ampacity) نیز بر اساس مقاطع استاندارد (از ۱٫۵ تا ۲۴۰ میلی‌متر مربع و بیشتر) تعریف می‌شود. این جریان تحت شرایط استاندارد نصب (مثلاً دمای هوا ۳۰ درجه و دمای زمین ۲۰ درجه) محاسبه می‌شود. در شرایط واقعی مانند تابش مستقیم آفتاب، باید ضریب تصحیح (Derating Factor) اعمال شود. یک کابل کولری با کیفیت، افت ولتاژ کمتری نیز در طول مسیر ایجاد می‌کند.

مقاومت در برابر عوامل مکانیکی: استقامت در برابر چالش‌های فیزیکی

کابل‌های فضای باز در معرض تنش‌های مکانیکی مختلفی قرار دارند:

• کشش: در حین نصب و همچنین در مقاطع طولانی به دلیل وزن خود کابل.

• فشار: در مواردی که کابل زیر خاک دفن می‌شود یا روی آن راه می‌روند.

• ضربه: ناشی از سقوط اجسام یا برخورد ابزار.

• خمش: به ویژه در نقاط ورود به تابلو یا اتصال به دستگاه‌ها.

استانداردها تست‌های خاصی برای هر یک از این عوامل تعریف کرده‌اند. به‌عنوان مثال، تست خمش در دمای پایین، تست مقاومت در برابر له شدن و تست کشش. کابل‌های آرموردار برای شرایط سخت‌تر مکانیکی مناسب‌تر هستند، اما کابل ضدآفتاب صنعتی استاندارد نیز باید حداقل‌های لازم را دارا باشد. درباره ترکیب این ویژگی‌ها می‌توانید از صفحه درباره ما و تجربه شرکت اطلاعات کسب کنید.

خصوصیات الکتریکی ویژه: اطمینان از عملکرد پایدار

علاوه بر پارامترهای کلی، برخی ویژگی‌های الکتریکی خاص برای کابل مقاوم در برابر خورشید اهمیت دارند:

• مقاومت عایق: باید پس از قرارگیری در آب و همچنین پس از تست پیرسازی (Aging) در حد استاندارد باشد.

• ثابت دی‌الکتریک: هر چه پایین‌تر باشد، تلفات دی‌الکتریک کمتر است.

• عامل تانژانت دلتا: نشان‌دهنده تلفات عایقی در ولتاژ بالا است.

• مقاومت در برابر انتشار شعله: برای محیط‌های پرخطر.

این پارامترها مستقیماً بر روی ایمنی و بازدهی سیستم تأثیر می‌گذارند. در پروژه‌های حساس، گواهی تست از آزمایشگاه معتبر برای این مشخصات درخواست می‌شود. انتخاب کابل با مشخصات فنی مناسب، جلوی بسیاری از مشکلات در اتوماسیون صنعتی را می‌گیرد. برای سیستم‌های قدرتی، آشنایی با خازن و تجهیزات بانک خازنی نیز مکمل این دانش است.

جمع‌بندی بخش: از استاندارد تا کاربرد عملی

استانداردها و مشخصات فنی، پلی بین تئوری و عمل هستند. شناخت کابل کولری از طریق این پارامترها، امکان مقایسه علمی بین محصولات مختلف را فراهم می‌آورد. هنگام بررسی کاتالوگ محصولات، به دنبال اعداد و ارقام شفاف و تست‌های انجام‌شده باشید. تولیدکنندگان معتبر، تمام این اطلاعات را به‌روز و در دسترس قرار می‌دهند.

در ماکان کنترل، تمام محصولات از جمله سیم و کابل مفتولی و انواع کابل کولری، با مشخصات فنی کامل ارائه می‌شوند. تیم فنی ما می‌تواند در تطبیق این مشخصات با نیازهای پروژه شما کمک کند. برای اطلاعات بیشتر، قوانین و مقررات خرید و گارانتی را در سایت مطالعه فرمایید.
