در شبکه هایی که هارمونیک جریان و ولتاژ وجود دارد به منظور جلوگیری از آسیب به خازن از قطعه ای به نام فیلتر هارمونیک خازنی استفاده می شود.
خازن ها یکی از آسیب پذیر ترین بخش هایی می باشد که هارمونیک جریانی و ولتاژی می تواند به آن آسیب وارد کند. فیلتر هارمونیک خازنی در واقع نقش رابط الکترومغناطیسی را ایفا میکند و از عبور این نویزهای متناوب (AC) جلوگیری می کند.
مقدمهای بر دنیای هارمونیکها و نقش حیاتی فیلترهای خازنی
در سیستمهای برق صنعتی مدرن، وجود اعوجاجهای هارمونیک به یک چالش فراگیر و پرهزینه تبدیل شده است. این آلودگی نامرئی که از تجهیزاتی مانند درایوهای فرکانس متغیر، یکسوکنندهها و منابع تغذیه سوئیچینگ ناشی میشود، میتواند منجر به گرمایش بیش از حد تجهیزات، کاهش عمر مفید آنها، افزایش چشمگیر تلفات انرژی و حتی خاموشیهای ناگهانی شود. در اینجا است که راهحلی قدرتمند و کارآمد به نام فیلتر هارمونیک خازنی (Capacitor Harmonic Filter) وارد صحنه میشود.
این دستگاه، که گاهی با عناوینی مانند هارمونیک فیلتر خازنی یا فیلترهای اصلاح ضریب توان نیز شناخته میشود، نه تنها به سرکوب این اعوجاجهای مضر میپردازد، بلکه همزمان ضریب توان شبکه را نیز اصلاح میکند. در دنیای رقابتی و پرچالش صنعت، استفاده از یک دستگاه فیلترینگ هارمونیک مناسب، دیگر یک انتخاب لوکس نیست، بلکه یک ضرورت برای حفظ قابلیت اطمینان سیستم، صرفهجویی اقتصادی و رعایت استانداردهای کیفیت برق است.
چرا فیلتر هارمونیک خازنی امروزه یک ضرورت صنعتی است؟
افزایش روزافزون استفاده از ادوات الکترونیک قدرت در فرآیندهای اتوماسیون صنعتی، اگرچه مزایای فراوانی در کنترل و بهرهوری ایجاد کرده، اما پیامد ناخواستهای نیز به همراه داشته است: آلودگی هارمونیکی شبکه. این مسئله تنها محدود به کارخانههای بزرگ نیست؛ بلکه کارگاههای متوسط و کوچک نیز با گسترش استفاده از تجهیزات مدرن، در معرض این خطر قرار دارند.
هزینههای پنهان هارمونیکها
هزینههای ناشی از هارمونیکها اغلب به صورت مخفیانه و در طول زمان ظاهر میشوند. گرمایش اضافی سیمها و ترانسفورماتورها، استرس دیالکتریک خازنها و ایجاد ارتعاشات در موتورها، به تدریج باعث فرسودگی زودرس تجهیزات میشوند. این موضوع منجر به افزایش دفعات تعمیرات، کاهش عمر مفید سرمایهگذاریها و وقفههای پرهزینه در خط تولید میگردد. نصب یک سیستم فیلتر هارمونیک کارآمد، در واقع نوعی سرمایهگذاری پیشگیرانه برای محافظت از کل داراییهای الکتریکی مجموعه به شمار میرود.
فراتر از اصلاح ضریب توان
بانکهای خازنی سنتی، اگرچه در اصلاح ضریب توان موثر هستند، اما در محیطهای آلوده به هارمونیک ممکن است خود به بخشی از مشکل تبدیل شوند. هارمونیکها میتوانند با خازنها تشدید شده و منجر به اضافه جریان، اضافه ولتاژ و حتی آسیب فیزیکی به واحدهای خازنی شوند. فیلتر هارمونیک خازنی هوشمندانه این دو عملکرد حیاتی—یعنی فیلتراسیون هارمونیک و جبرانسازی توان راکتیو—را در یک پکیج واحد ادغام میکند. این رویکرد یکپارچه، هماهنگی بین اجزا را تضمین کرده و راهحلی بهینه و ایمن ارائه میدهد.
هدف از این راهنمای جامع از ماکان کنترل
هدف ما در ماکان کنترل تنها فروش محصول نیست؛ بلکه ارائه دانش و راهحلهای پایدار است. این مقاله جامع، به عنوان یک مرجع تخصصی، طراحی شده است تا شما را به طور کامل با دنیای فیلترهای خازنی هارمونیک آشنا کند. ما در این سفر آموزشی، به بررسی عمیق مبانی تئوری، نحوه عملکرد، معیارهای انتخاب، روش نصب و مزایای اقتصادی این تجهیزات خواهیم پرداخت.
ما در مجموعه ماکان کنترل امیدواریم این راهنما، چراغی برای تصمیمگیری آگاهانه و انتخاب بهینهترین فیلتر پسیو هارمونیک برای محیط صنعتی شما باشد.
هارمونیکها: شناسایی دشمن نامرئی شبکه برق
اعوجاج هارمونیک یکی از جدیترین تهدیدها برای پایداری و سلامت شبکههای برق صنعتی امروز محسوب میشود. این پدیده، که اغلب تا زمان بروز خرابی جدی نادیده گرفته میشود، میتواند به آرامی اما مطمئن کارایی سیستم را تحلیل ببرد. درک ماهیت، منابع و پیامدهای هارمونیکها نخستین گام حیاتی در جهت انتخاب راهحل مناسب، مانند نصب یک فیلتر هارمونیک خازنی کارآمد، است. این بخش به شکلی عمیق به شناسایی این "دشمن نامرئی" و مکانیسم اثرگذاری مخرب آن میپردازد.
هارمونیکها چیستند و چگونه تولید میشوند؟
هارمونیکها در واقع سیگنالهای ولتاژ یا جریانی با فرکانسهای صحیح مضربی از فرکانس اصلی شبکه (۵۰ یا ۶۰ هرتز) هستند. به عبارت سادهتر، اگر فرکانس اصلی را نت پایه یک سمفونی در نظر بگیریم، هارمونیکها نتهای ناخوانا و ناهماهنگی هستند که بر کیفیت کلی موسیقی (برق) تأثیر منفی میگذارند. این اعوجاج عمدتاً از بارهای غیرخطی نشأت میگیرد.
منابع اصلی تولید هارمونیک در صنعت
بارهای غیرخطی، برخلاف بارهای خطی ساده (مانند موتورهای القایی ساده یا گرمکنها)، جریانی متناسب با ولتاژ اعمالی نمیکشند. شکل موج جریان آنها تحریف شده و باعث تزریق هارمونیک به شبکه میشود. مهمترین این بارها در محیطهای صنعتی شامل موارد زیر هستند:
درایوهای فرکانس متغیر (VFD/اینورتر): شاید بزرگترین منبع هارمونیک در اتوماسیون صنعتی مدرن باشند.
یکسوکنندهها و منابع تغذیه سوئیچینگ: موجود در تقریباً تمام تجهیزات الکترونیکی و کنترل.
کورههای قوس الکتریکی و دستگاههای جوش: باعث ایجاد هارمونیکهای شدید و متغیر میشوند.
یوپیاسها (UPS) و مبدلهای استاتیک: به ویژه در حالتهای شارژ و اینورتر.
بالاستهای الکترونیکی لامپهای فلورسنت و LED: در سیستمهای روشنایی مدرن.
اثرات مخرب هارمونیکها بر تجهیزات صنعتی
تأثیرات منفی ناشی از جریانها و ولتاژهای هارمونیک میتواند گسترده و پرهزینه باشد. این اثرات تنها به یک قطعه محدود نمیشود، بلکه کل سیستم الکتریکی را تحت تأثیر قرار میدهد.
گرمایش اضافی و کاهش عمر تجهیزات
هارمونیکها به ویژه هارمونیکهای مرتبه پنجم و هفتم، باعث افزایش تلفات مس در سیمها، ترانسفورماتورها و موتورها میشوند. این تلفات به صورت گرمای اضافی ظاهر شده و منجر به کاهش راندمان، تخریب عایقبندی و در نهایت کاهش چشمگیر عمر مفید تجهیزات میگردد. خازن فیلتر هارمونیک با حذف این جریانهای مخرب، از این گرمایش ناخواسته جلوگیری میکند.
آسیب مستقیم به بانکهای خازنی
خازنها نسبت به هارمونیکها بسیار آسیبپذیر هستند. راکتانس خازنی با افزایش فرکانس کاهش مییابد، بنابراین خازنها مانند یک آهنربا برای جریانهای هارمونیک فرکانس بالا عمل میکنند. این موضوع میتواند منجر به جریان اضافی شدید، گرمایش بیش از حد، افزایش فشار روی دیالکتریک و در نهایت سوختن خازن شود.
یک سیستم فیلتر هارمونیک که بهدرستی طراحی شده باشد، از این پدیده خطرناک جلوگیری میکند. برای آشنایی با انواع خازنها میتوانید به بخش خازن و تجهیزات بانک خازنی مراجعه کنید.
اختلال در عملکرد تجهیزات حساس
ولتاژهای هارمونیک میتوانند باعث قفل کردن رلهها، عملکرد نادرست کنتاکتورها و ایجاد خطا در اندازهگیریهای ابزار دقیق شوند. این اختلالات میتوانند باعث تریپهای بیدلیل، توقفهای ناخواسته خط تولید و کاهش دقت در فرآیندهای کنترل کیفیت گردند.
افزایش تلفات در سیمها و کابلها
جریانهای هارمونیک، به ویژه با فرکانس بالا، به دلیل پدیده "اثر پوستی" تمایل دارند در سطح مقطع هادی جریان یابند. این امر مقاومت مؤثر کابل را افزایش داده و منجر به تلفات توان بیشتر به صورت گرما میشود. این تلفات نه تنها انرژی را هدر میدهد، بلکه میتواند نیاز به استفاده از کابلهایی با سطح مقطع بزرگتر را ایجاد کند. برای انتخاب صحیح کابل، مطالعه مشخصات در بخش سیم و کابل توصیه میشود.
روشهای اندازهگیری و استانداردهای هارمونیکی
پیش از هر اقدامی برای کاهش هارمونیک، اندازهگیری و تحلیل دقیق وضعیت موجود ضروری است. این تحلیل مشخص میکند کدام هارمونیکها غالب هستند، سطح آنها چقدر است و منبع اصلی کجاست.
ابزارهای مورد نیاز برای آنالیز هارمونیک
برای این منظور از دستگاههای آنالایزر کیفیت برق یا ثبتکنندههای هارمونیک پیشرفته استفاده میشود. این تجهیزات قادرند تمامی پارامترهای مهم از جمله THD (کل اعوجاج هارمونیکی) ولتاژ و جریان، میزان هر هارمونیک به صورت مجزا، توان راکتیو و اکتیو را به دقت اندازهگیری و ثبت کنند. انتخاب ابزار دقیق مناسب نخستین گام در شناسایی مشکل است.
استانداردهای مرجع و حدود مجاز
سازمانهای معتبر بینالمللی مانند IEEE (موسسه مهندسین برق و الکترونیک) و IEC (کمیسیون بینالمللی الکتروتکنیک) استانداردهایی را برای محدود کردن سطح هارمونیکها تعیین کردهاند. از مهمترین این استانداردها میتوان به IEEE 519 و IEC 61000-3-2/-3-4/-3-6 اشاره کرد.
استاندارد IEEE 519 عموماً به عنوان مرجع اصلی در بسیاری از پروژههای صنعتی برای تعیین حدود مجاز هارمونیک تزریقی به شبکه از سوی مصرفکننده و همچنین کیفیت ولتاژ در نقطه اتصال مشترک مورد استفاده قرار میگیرد. رعایت این استانداردها نه تنها برای پایداری شبکه کل، بلکه برای جلوگیری از جریمه احتمالی توسط شرکت برق در برخی مناطق ضروری است.
درک کامل مباحث این بخش، پایه و اساس لازم برای درک منطق طراحی و کاربرد فیلترهای خازنی هارمونیک را فراهم میکند.
فیلتر هارمونیک خازنی: طرز کار و معماری داخلی
پس از شناسایی دقیق تهدید هارمونیکها، نوبت به بررسی راهحل مهندسیشدهای میرسد که به طور همزمان با این اعوجاجها مبارزه کرده و ضریب توان را بهبود میبخشد. فیلتر هارمونیک خازنی در قلب این راهحل قرار دارد. این دستگاه، برخلاف بانک خازنی ساده، یک مدار تطبیقیافته است که برای هدف قرار دادن و حذف هارمونیکهای خاص طراحی شده است. درک نحوه عملکرد و اجزای تشکیلدهنده آن، کلید انتخاب مناسبترین محصول برای نیازهای صنعتی شماست.
فیلتر هارمونیک خازنی چگونه کار میکند؟
اساس کار یک هارمونیک فیلتر خازنی مبتنی بر ایجاد یک مسیر امپدانس بسیار کم (تقریباً اتصال کوتاه) برای فرکانس هارمونیک مورد نظر است. این کار از طریق تشکیل یک مدار رزونانس (تشدید) سری بین خازن و راکتور انجام میپذیرد.
اصول فنی فیلترینگ بر اساس رزونانس سری
در یک مدار تشدید سری، وقتی راکتانس القایی (XL) و راکتانس خازنی (XC) در یک فرکانس خاص برابر شوند، امپدانس کل مدار به حداقل میرسد. فیلترهای خازنی هارمونیک به گونهای طراحی میشوند که در فرکانس هارمونیک مزاحم (مثلاً ۲۵۰ هرتز برای هارمونیک پنجم) به حالت تشدید درآیند.
در این حالت، امپدانس فیلتر برای آن فرکانس خاص بسیار پایین است و جریان هارمونیک ترجیحاً از این مسیر کمامپدانس (یعنی از داخل فیلتر) عبور میکند. در نتیجه، این جریانهای مخرب به منبع بازنگشته و در خود فیلتر تلف میشوند. برای عملکرد بهینه، انتخاب صحیح خازن سه فاز با ظرفیت دقیق، متناسب با اندوکتانس راکتور، امری حیاتی است.
مقایسه با دیگر روشهای فیلترینگ هارمونیک
فیلترهای پسیو (غیرفعال): فیلتر هارمونیک خازنی از این دسته است. این فیلترها فقط از المانهای passive مانند خازن، سلف و مقاومت تشکیل شدهاند. هزینه اولیه کمتر، قابلیت اطمینال بالا و نگهداری آسان از مزایای اصلی آنهاست.
فیلترهای اکتیو (فعال): این فیلترها با استفاده از الکترونیک قدرت پیشرفته (IGBT) و پردازش دیجیتال سیگنال، هارمونیکها را به صورت آنی شناسایی کرده و جریانی معکوس با همان شکل موج تزریق میکنند تا آن را خنثی نمایند. انعطافپذیری بالا در حذف هارمونیکهای متعدد از مزایا، و هزینه بالاتر و پیچیدگی بیشتر از معایب آنها است.
فیلترهای هیبریدی: ترکیب هوشمندانهای از فیلتر پسیو و اکتیو برای دستیابی به کارایی و مقرونبهصرفه بودن.
اجزای تشکیلدهنده یک فیلتر هارمونیک خازنی
یک دستگاه فیلترینگ هارمونیک از چند بخش کلیدی تشکیل شده که هماهنگی بین آنها تضمینکننده عملکرد صحیح و ایمن است.
خازنهای فشار قوی
قلب تپنده فیلتر هستند. این خازن فیلتر هارمونیک باید به گونهای انتخاب شود که علاوه بر تحمل ولتاژ و جریان مؤثر شبکه، بتواند جریانهای هارمونیکی با فرکانس بالا را نیز بدون overheating تحمل کند. خازنهای مخصوص فیلتر اغلب دارای دیالکتریک و طراحی بهینهشدهای برای این شرایط کاری سخت هستند.

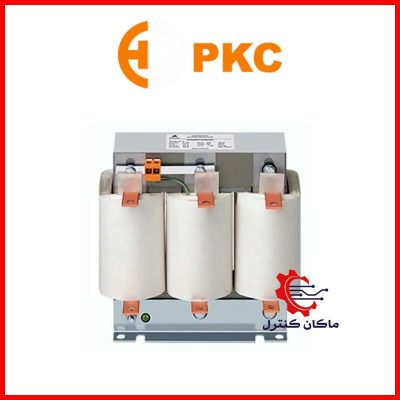

راکتورهای تنظیمشده (Tuned Reactors)
این سلفها به طور سری با خازنها قرار میگیرند تا مدار تشدید را تشکیل دهند. اندوکتانس آنها با دقت زیادی محاسبه و ساخته میشود تا فرکانس تشدید دقیقاً روی هارمونیک هدف قرار گیرد. هسته راکتورها معمولاً از نوع هوا یا آهنی با شکاف هوایی طراحی میشوند تا در برابر جریانهای بالا و اشباع شدن مقاوم باشند.
کنتاکتورهای مخصوص خازن
وظیفه قطع و وصل مدار فیلتر را بر عهده دارند. کنتاکتور خازنی با کنتاکتورهای معمولی تفاوت اساسی دارد. این کنتاکتورها مجهز به پیشمقاومت (یا پیشسلف) و کنتاکتهای کمکی هستند تا از هجوم جریان شارژ اولیه خازن (جریان هجومی) جلوگیری کرده و از کنتاکتهای اصلی در برابر قوس الکتریکی و سایش محافظت کنند. انتخاب کنتاکتور نامناسب میتواند باعث خرابی زودرس و کاهش عمر فیلتر شود.
سیستمهای کنترل و حفاظت
یک رله کنترل هوشمند یا رگولاتور بانک خازنی پیشرفته، مغز متفکر سیستم است. این دستگاه با اندازهگیری مداوم ضریب توان، ولتاژ، جریان و سطح هارمونیک، تصمیم میگیرد که کدام پلههای فیلتر را وارد یا از مدار خارج کند. همچنین با مجهز بودن به حفاظتهایی مانند اضافه جریان، اضافه ولتاژ، اضافه دما و تشخیص عدم تعادل، از فیلتر در برابر شرایط اضطراری محافظت مینماید. برای مشاهده انواع راهحلهای کنترل، بخش خازن و تجهیزات بانک خازنی را بررسی کنید.
انواع فیلترهای هارمونیک خازنی از نظر پیکربندی
فیلترهای هارمونیک خازنی را میتوان بر اساس هدف و پیکربندی به دستههای زیر تقسیم کرد:
فیلترهای تیون شده (Tuned Filters)
متداولترین نوع هستند که همانطور که توضیح داده شد، برای حذف یک هارمونیک خاص (معمولاً پنجم، هفتم یا یازدهم) تنظیم میشوند. این فیلتر پسیو هارمونیک به صورت سری بین فاز و نول (یا بین دو فاز) نصب میشود.
فیلترهای دمپ شده (Damped Filters)
این نوع، که گاهی فیلترهای پهنباند نامیده میشوند، با اضافه کردن یک مقاومت به صورت موازی یا سری با راکتور، پهنای باند وسیعتری برای فیلتر کردن ایجاد میکنند. این طراحی باعث میشود حساسیت کمتری به تغییرات فرکانس شبکه داشته و در عین حال، از تشدید احتمالی با هارمونیکهای دیگر جلوگیری کند.
فیلترهای فشار متوسط (MV Filters)
برای کاربردهای ولتاژ بالا در پستهای صنعتی طراحی میشوند. این فیلترها مستقیماً به باسبارهای فشار متوسط (مثلاً ۶ یا ۲۰ کیلوولت) متصل شده و از خازن فشار متوسط و راکتورهای مخصوص با سطح عایقی بالا استفاده میکنند. هدف آنها معمولاً فیلترکردن هارمونیکهای تولیدشده توسط درایوهای فشار متوسط و یکسوکنندههای بزرگ است.
انتخاب فیلتر هارمونیک خازنی مناسب برای کاربرد شما
انتخاب بهینه یک فیلتر هارمونیک خازنی فرآیندی فنی و حیاتی است. یک انتخاب صحیح منجر به عملکرد پایدار، صرفهجویی بلندمدت و رفع کامل مشکل میشود. در مقابل، انتخاب نادرست میتواند نه تنها بیاثر باشد، بلکه حتی وضعیت سیستم را بحرانیتر کند. این بخش به ارائه چارچوبی گامبهگام برای این انتخاب مهندسی میپردازد.
مهمترین پارامترها در انتخاب فیلتر هارمونیک خازنی
پیش از هر چیز، جمعآوری دادههای دقیق از شبکه موجود ضروری است. این دادهها سنگ بنای تمام محاسبات بعدی خواهند بود. بدون این اطلاعات، انتخاب بیشتر بر حدس استوار است تا محاسبه.
پارامترهای کلیدی شبکه الکتریکی
ولتاژ نامی سیستم، فرکانس کاری، ظرفیت اتصال کوتاه در نقطه کوپلینگ و جریان بار غیرخطی از اساسیترین دادهها هستند. همچنین، پیکربندی سیستم (۳ سیمه یا ۴ سیمه) و نوع اتصال ترانسفورماتورها نیز تأثیر مستقیم بر طراحی هارمونیک فیلتر خازنی دارد.
مشخصات هارمونیک موجود
نتایج آنالیز کیفیت برق تعیینکننده است. سطوح دقیق هر هارمونیک (به ویژه مرتبه پنجم، هفتم، یازدهم و سیزدهم) و مقدار کل اعوجاج هارمونیکی (THD) ولتاژ و جریان باید مشخص باشد. این دادهها نشان میدهند کدام فیلترهای خازنی هارمونیک (تیون شده، دمپ شده) اولویت دارند.
محاسبات فنی و ملاحظات طراحی حرفهای
پس از گردآوری دادهها، مرحله محاسبات و طراحی آغاز میشود. این مرحله نیاز به تخصص فنی دارد و اغلب با استفاده از نرمافزارهای شبیهسازی انجام میپذیرد.
محاسبه ظرفیت مورد نیاز فیلتر
ظرفیت خازن فیلتر هارمونیک بر اساس دو عامل اصلی تعیین میشود: میزان توان راکتیو مورد نیاز برای اصلاح ضریب توان و جریان هارمونیکی که باید دفع شود. این محاسبات باید با در نظر گرفتن شرایط کاری واقعی و نه فقط نامی انجام شود. مشاوره با متخصصان باتجربه در این مرحله کلیدی است.
تعیین فرکانس تشدید و انتخاب راکتور
فرکانس مرکزی فیلتر معمولاً کمی پایینتر از فرکانس هارمونیک هدف تنظیم میشود. این کار برای جلوگیری از تشدید احتمالی به دلیل تلرانس قطعات و تغییرات فرکانس شبکه است. انتخاب اندوکتانس راکتور بر اساس این فرکانس و ظرفیت خازن صورت میگیرد. برای درک بهتر این تجهیزات، مطالعه خازن و تجهیزات بانک خازنی مفید است.
ملاحظات هماهنگی با بانک خازنی موجود
اگر سیستم از قبل بانک خازنی دارد، طراحی فیلتر هارمونیک خازنی جدید باید با آن هماهنگ باشد. در غیر این صورت، خطر ایجاد تشدید موازی و تشدید شدن هارمونیکها وجود دارد. گاهی ادغام فیلتر و بانک خازنی در یک سیستم واحد بهینهترین راهحل است.
مطالعه موردی: انتخاب فیلتر در یک کارخانه صنعتی
برای درک بهتر فرآیند، یک مثال کاربردی را بررسی میکنیم. یک کارخانه تولیدی با تعداد زیادی درایو و سافت استارتر بر روی خطوط پمپ و فن خود مواجه شده بود. مشکلات شامل گرمایش بیش از حد ترانسفورماتور و تریپهای مکرر بود.
مراحل تشخیص و آنالیز
ابتدا یک آنالیز کیفیت برق ۲۴ ساعته انجام شد. نتایج نشان داد هارمونیک مرتبه پنجم با سطح ۲۵٪ و هارمونیک هفتم با سطح ۱۲٪ غالب هستند. ضریب توان میانگین نیز ۰٫۷۸ اندازهگیری شد. این دادهها پایه تصمیمگیری شدند.
راهحل طراحی و اجرا شده
با توجه به دادهها، یک سیستم فیلتر هارمونیک ترکیبی پیشنهاد شد. یک فیلتر تیون شده برای هارمونیک پنجم و یک فیلتر دمپ شده پهنباند برای هارمونیکهای بالاتر طراحی شد. این سیستم علاوه بر فیلتراسیون، ضریب توان را به ۰٫۹۶ بهبود بخشید. نتایج پس از نصب نشان دهنده کاهش ۴۰ درصدی تلفات ترانس و حذف کامل تریپهای ناخواسته بود.
نکات کلیدی در خرید و استعلام قیمت
هنگام استعلام، تنها به قیمت اولیه توجه نکنید. کیفیت قطعات (مانند خازن فشار متوسط در کاربردهای ولتاژ بالا)، گارانتی، خدمات پس از فروش و سابقه تأمینکننده بسیار مهمترند. یک محصول ارزانقیمت ممکن است در بلندمدت هزینههای گزاف تعمیر و توقف تولید را به دنبال داشته باشد.
با تکمیل این مراحل، میتوان به انتخاب یک فیلتر پسیو هارمونیک بهینه و کارآمد اطمینان حاصل کرد. در بخش بعد، به مراحل نصب، راهاندازی و نگهداری صحیح این سیستم ارزشمند خواهیم پرداخت تا سرمایهگذاری شما به بهترین شکل محافظت شود.
نصب، راهاندازی و نگهداری فیلترهای هارمونیک
پس از انتخاب دقیق فیلتر هارمونیک خازنی مناسب، مرحله حساس اجرا آغاز میشود. نصب و راهاندازی اصولی، پیشنیاز دستیابی به حداکثر کارایی و طول عمر این تجهیزات است. این بخش به ارائه دستورالعملهای عملی برای استقرار ایمن و نگهداری مؤثر سیستم فیلتر هارمونیک میپردازد. رعایت این اصول، سرمایهگذاری شما را تضمین میکند.
مراحل نصب ایمن و استاندارد فیلتر هارمونیک خازنی
نصب باید توسط پرسنل فنی квалиافته و با رعایت کامل پروتکلهای ایمنی انجام شود. پیش از هر کاری، مدار باید کاملاً از برق جدا شده و تست عدم وجود ولتاژ روی آن انجام شود.
انتخاب محل نصب و ملاحظات محیطی
محل نصب باید دارای تهویه مناسب، عاری از رطوبت و گردوغبار شدید باشد. فاصله کافی برای گردش هوا و دسترسی برای تعمیر و نگهداری دورهای ضروری است. همچنین، نصب تجهیزات در نزدیکی منابع حرارتی شدید باید اجتناب شود.
اتصالات الکتریکی و اصول زمینسازی
کابلهای قدرت مورد استفاده باید از نظر سطح مقطع و تحمل جریان، مطابق محاسبات باشد. اتصالات باید محکم و استاندارد انجام شوند تا از گرمشدن نقطهای جلوگیری شود. سیستم زمینسازی (ارت) باید دارای مقاومت بسیار پایین و مطابق با آخرین استانداردهای ملی باشد تا ایمنی پرسنل و تجهیزات تأمین گردد.
راهاندازی اولیه و تنظیمات حرفهای سیستم
پس از اتمام نصب مکانیکی و الکتریکی، نوبت به راهاندازی اولیه و تنظیم پارامترهای کنترلی میرسد. این مرحله بسیار حساس است و باید با دقت انجام شود.
پروتکل راهاندازی تدریجی و تستهای اولیه
ابتدا باید فیلتر بدون بار به شبکه متصل شده و پارامترهایی مانند ولتاژ، توالی فاز و عدم وجود اتصال کوتاه چک شود. سپس، به صورت تدریجی و مرحلهای، بارهای غیرخطی روشن شده و عملکرد فیلترهای خازنی هارمونیک مانیتور شود. استفاده از یک رگولاتور بانک خازنی هوشمند که قابلیت مانیتورینگ هارمونیک را دارد، در این مرحله بسیار ارزشمند است.
تنظیم پارامترهای رله کنترل
رله کنترل یا دستگاه فیلترینگ هارمونیک باید با توجه به مشخصات شبکه تنظیم شود. آستانههای قطع و وصل بر اساس ضریب توان هدف، ولتاژ مجاز و حداکثر جریان هارمونیک برنامهریزی میشوند. همچنین، زمانهای تاخیر برای جلوگیری از سوئیچینگ مکرر باید به درستی تنظیم شوند.
تست نهایی و تحویل سیستم
پس از اطمینان از عملکرد صحیح تمام بخشها، یک تست نهایی تحت بار کامل انجام میشود. در این تست، پارامترهای کلیدی مانند THD ولتاژ و جریان، ضریب توان نهایی و دمای تجهیزات ثبت و با مقادیر قبل از نصب مقایسه میشود. این گزارش به عنوان سند تحویل سیستم محسوب میشود.
برنامه نگهداری پیشگیرانه و عیبیابی رایج
یک فیلتر هارمونیک خازنی نیز مانند هر تجهیز الکتریکی دیگر نیازمند نگهداری دورهای است. یک برنامه پیشگیرانه منظم، از بروز خرابیهای پرهزینه و توقف ناگهانی خط تولید جلوگیری میکند.
برنامه زمانبندی نگهداری دورهای
بازدیدهای بصری ماهانه برای بررسی نشتی، بادکردگی یا تغییر رنگ خازن فیلتر هارمونیک و همچنین بررسی اتصالات از نظر گرمشدن ضروری است. بازدیدهای فنی کامل هر شش ماه یا یک سال با استفاده از دوربین حرارتی برای شناسایی نقاط داغ و اندازهگیری پارامترهای الکتریکی توصیه میشود.
مشکلات رایج، علائم و راهحلهای اولیه
کاهش کارایی فیلتر: افزایش THD شبکه میتواند نشانه خرابی یکی از پلهها یا تغییر در مشخصات بار غیرخطی باشد. نیازمند بررسی عملکرد تکتک پلهها و آنالیز جدید است.
گرمایش غیرعادی در راکتور یا کنتاکتور: ممکن است ناشی از اتصالات شل، هارمونیکهای بالا یا خرابی کنتاکتور خازنی باشد. باید فوراً بررسی شود.
تریپ مکرر رله حفاظتی: بررسی تنظیمات رله، اندازهگیری جریان واقعی و بررسی امکان وجود خطا در سیستم لازم است. در صورت نیاز به پشتیبانی فوری، میتوانید از طریق صفحه تماس با ما با کارشناسان ما در ارتباط باشید.
نگهداری پیشبینانه با مانیتورینگ آنلاین
امروزه سیستمهای مانیتورینگ آنلاین امکان نظارت دائمی بر سلامت فیلتر پسیو هارمونیک را فراهم میکنند. این سیستمها با اندازهگیری مداوم دما، جریان و شکل موج، قادر به پیشبینی خرابی قبل از وقوع هستند و نگهداری را به سمت مدل پیشبینانه سوق میدهند.
با رعایت دقیق این دستورالعملهای نصب و نگهداری، میتوانید اطمینان حاصل کنید که هارمونیک فیلتر خازنی شما برای سالها با حداکثر راندمان و قابلیت اطمینان به کار خود ادامه دهد.
مزایای اقتصادی و فنی استفاده از فیلتر هارمونیک خازنی
سرمایهگذاری در یک فیلتر هارمونیک خازنی با کیفیت، فراتر از یک هزینه ضروری، یک تصمیم استراتژیک اقتصادی و فنی با بازدهی قابل اندازهگیری است. این بخش به تشریح دقیق مزایای ملموس و مستقیمی میپردازد که این سیستمها برای واحدهای صنعتی به ارمغان میآورند. درک این منافع، توجیه کاملی برای تخصیص بودجه به این تجهیزات ارائه میدهد.
صرفهجویی اقتصادی ناشی از نصب فیلتر هارمونیک خازنی
منافع اقتصادی نصب یک هارمونیک فیلتر خازنی اغلب در مدت زمان کوتاهی موجب بازگشت سرمایه اولیه میشود. این صرفهجویی از چند مسیر اصلی محقق میگردد.
کاهش مستقیم قبض برق و جریمهها
این سیستم با اصلاح ضریب توان به نزدیک یک، باعث حذف جریمههای سنگین توان راکتیو از سوی شرکت برق میشود. همچنین، با کاهش تلفات ژولی در سیمها، ترانسفورماتورها و موتورها، مصرف توان اکتیو (کیلووات ساعت) واقعی کاهش مییابد. این کاهش میتواند به میزان ۵ تا ۱۵ درصد از قبض برق باشد.
افزایش چشمگیر عمر تجهیزات و کاهش هزینه نگهداری
با حذف جریانهای هارمونیک مخرب، استرس حرارتی و الکتریکی از روی کلیه تجهیزات شبکه شامل ترانس، موتور، کابل و خود خازنها برداشته میشود. این امر به معنای دو تا سه برابر شدن عمر مفید تجهیزات، کاهش دفعات تعمیرات اساسی و کاهش قابل توجه هزینههای قطعات یدکی و نیروی انسانی است.
کاهش هزینههای توقف خط تولید (Downtime)
خرابیهای ناگهانی و غیرمنتظره ناشی از هارمونیکها که منجر به توقف تولید میشود، پرهزینهترین پیامد آنهاست. یک سیستم فیلتر هارمونیک پایدار، با از بین بردن عامل اصلی بسیاری از این خرابیها، قابلیت اطمینان کل سیستم را به شدت افزایش داده و درآمد از دست رفته را به چرخه تولید بازمیگرداند.
بهبود کیفیت برق و افزایش راندمان سیستم
مزایای فنی نصب فیلترهای خازنی هارمونیک به اندازه مزایای اقتصادی آن ارزشمند است. این بهبودها باعث کارکرد نرمتر، دقیقتر و ایمنتر کلیه فرآیندها میشود.
کاهش اعوجاج ولتاژ و حفاظت از تجهیزات حساس
ولتاژ خالص و سینوسی، نیاز اصلی تمام تجهیزات الکترونیکی و سیستمهای اتوماسیون صنعتی است. فیلتر پسیو هارمونیک با کاهش THD ولتاژ، از عملکرد نادرست PLCها، کنترلرها، سنسورها و سیستمهای اندازهگیری ابزار دقیق جلوگیری میکند. این موضوع دقت فرآیند و کیفیت محصول نهایی را تضمین میکند.
کاهش تلفات و افزایش ظرفیت واقعی شبکه
هارمونیکها با ایجاد جریانهای اضافی، ظرفیت مفید سیمها، ترانسفورماتورها و کلیدها را اشغال میکنند. پس از نصب خازن فیلتر هارمونیک، این ظرفیت آزاد میشود و امکان اضافه کردن بارهای جدید بدون نیاز به ارتقای پرهزینه زیرساخت فراهم میگردد. همچنین تلفات توان در شبکه توزیع داخلی به میزان قابل توجهی کاهش مییابد. برای مشاهده تجهیزات مکمل، بخش درایو و سافت استارتر را بررسی نمایید.
حذف پدیده تشدید و کارکرد ایمن بانک خازنی
همانطور که پیشتر اشاره شد، یکی از خطرات اصلی هارمونیکها، ایجاد تشدید موازی با بانکهای خازنی معمولی و تخریب آنهاست. فیلتر هارمونیک خازنی این خطر را به طور ریشهای حذف میکند و اجازه میدهد سیستم اصلاح ضریب توان با امنیت کامل به کار خود ادامه دهد.
تأثیر بر پایداری شبکه و جنبههای زیستمحیطی
استفاده از دستگاه فیلترینگ هارمونیک مسئولیتپذیری اجتماعی یک واحد صنعتی در قبال جامعه و محیط زیست را نیز نشان میدهد. این تأثیرات اغلب در محاسبات سنتی نادیده گرفته میشوند.
کاهش آلودگی هارمونیکی تزریقی به شبکه سراسری
هر مصرفکننده صنعتی بزرگ، به عنوان بخشی از شبکه برق سراسری عمل میکند. تزریق هارمونیک به این شبکه، کیفیت برق سایر مصرفکنندگان همسایه (حتی مجتمعهای مسکونی) را نیز تنزل میدهد. نصب فیلتر، این آلاینده را در محل تولید مهار کرده و به پاکیزگی و پایداری کل شبکه کمک میکند.
صرفهجویی در منابع انرژی و کاهش ردپای کربن
کاهش تلفات انرژی در شبکه داخلی کارخانه به معنای مصرف سوخت کمتر در نیروگاههای مولد است. این امر مستقیماً به کاهش انتشار گازهای گلخانهای و آلایندهها منجر میشود. بنابراین، سرمایهگذاری در این فناوری، گامی موثر در راستای مسئولیتهای زیستمحیطی و توسعه پایدار صنعتی محسوب میشود.
رعایت استانداردها و جلوگیری از پیگرد قانونی
رعایت محدودیتهای استانداردهایی مانند IEEE-519 در بسیاری از قراردادهای اتصال به شبکه الزامی است. استفاده از فیلترهای خازنی هارمونیک تضمین میکند که واحد صنعتی از نظر قانونی با این استانداردها مطابقت داشته باشد و از هرگونه جریمه یا الزام به نوسازی اجباری در آینده در امان بماند. برای آگاهی از تعهدات طرفینی، بخش قوانین و مقررات سایت را مطالعه فرمایید.
با بررسی جامع این مزایا، مشخص میشود که فیلتر هارمونیک خازنی تنها یک دستگاه حفاظتی نیست، بلکه یک اهرم بهرهوری و سودآوری است.
