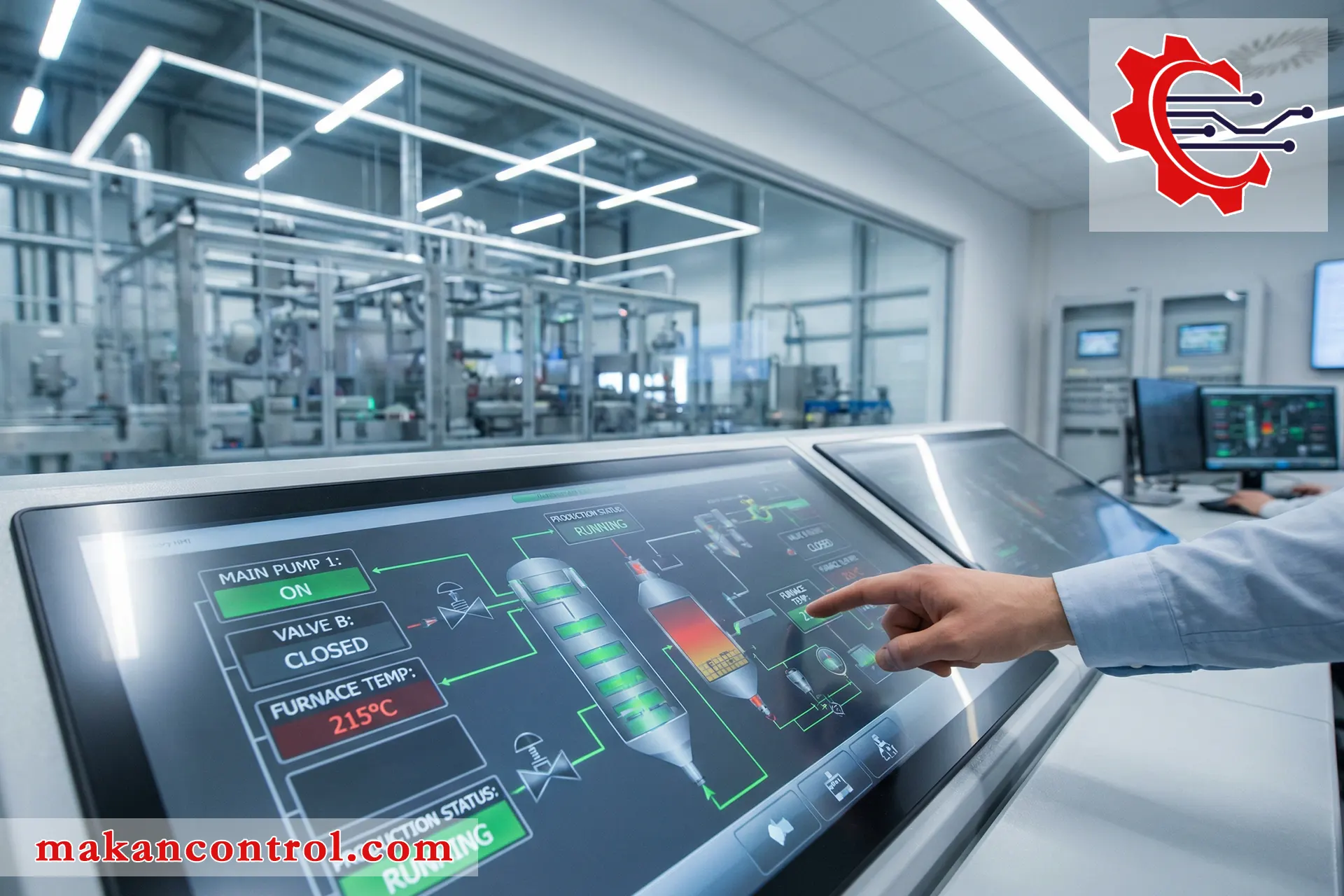

مقدمه‌ای بر HMI و نقش حیاتی آن در اتوماسیون صنعتی

در قلب هر سیستم اتوماسیون صنعتی مدرن، یک رابط انسان و ماشین یا HMI قرار دارد که به عنوان پنجره ارتباطی بین اپراتور و فرآیندهای پیچیده صنعتی عمل می‌کند. این صفحه نمایش صنعتی پیچیدگی‌های فنی سیستم‌های کنترل را به اطلاعات قابل فهم و مدیریت تبدیل می‌نماید. HMI امروزه نه تنها یک نمایشگر ساده، بلکه یک ابزار مدیریت هوشمند است که امکان نظارت، کنترل و بهینه‌سازی فرآیندها را در لحظه فراهم می‌آورد.

اهمیت تاچ پنل صنعتی در محیط‌های تولیدی به حدی است که بدون آن، مدیریت موثر سیستم‌های پیچیده تقریباً غیرممکن خواهد بود. این نمایشگر عملیاتی با ارائه اطلاعات گرافیکی، نمودارهای روند و آلارم‌های بصری، تصمیم‌گیری سریع و دقیق را ممکن می‌سازد. در واقع، HMI پلی است بین زبان فنی ماشین‌آلات و درک انسانی، که این ارتباط روان تأثیر مستقیمی بر بهره‌وری، ایمنی و کیفیت محصولات دارد.

ماکان کنترل به عنوان مرجع تخصصی تجهیزات اتوماسیون، طیف گسترده‌ای از HMI های با کیفیت را ارائه می‌دهد. برای مشاهده این محصولات می‌توانید به صفحه فروشگاه مراجعه نمایید. در ادامه این مقاله جامع، به بررسی دقیق‌تر انواع، کاربردها و روش انتخاب مناسب‌ترین رابط انسان و ماشین خواهیم پرداخت. هدف ما ارائه دانشی است که به شما در انتخاب هوشمندانه کمک کند.

استفاده از پنل اپراتوری پیشرفته مزایای متعددی دارد. کاهش خطاهای انسانی، افزایش سرعت عیب‌یابی، ثبت دقیق داده‌های فرآیند و امکان کنترل از راه دور تنها بخشی از این مزایا هستند. در صنایع رقابتی امروز، واسط انسان و ماشین کارآمد می‌تواند تفاوت چشمگیری در سودآوری ایجاد نماید. این تجهیزات در کنار پی ال سی ها و کارت توسعه I/O ها، مثلث قدرتمند اتوماسیون را تشکیل می‌دهند.

برای شروع آشنایی با دنیای تجهیزات اتوماسیون، پیشنهاد می‌کنیم از صفحه اصلی سایت ما دیدن فرمایید. همچنین در صورت نیاز به مشاوره فنی، کارشناسان ما در صفحه تماس با ما آماده پاسخگویی به سوالات شما هستند. رعایت قوانین و مقررات سایت ماکان کنترل تضمین‌کننده کیفیت خدمات و محصولات ارائه‌شده است.

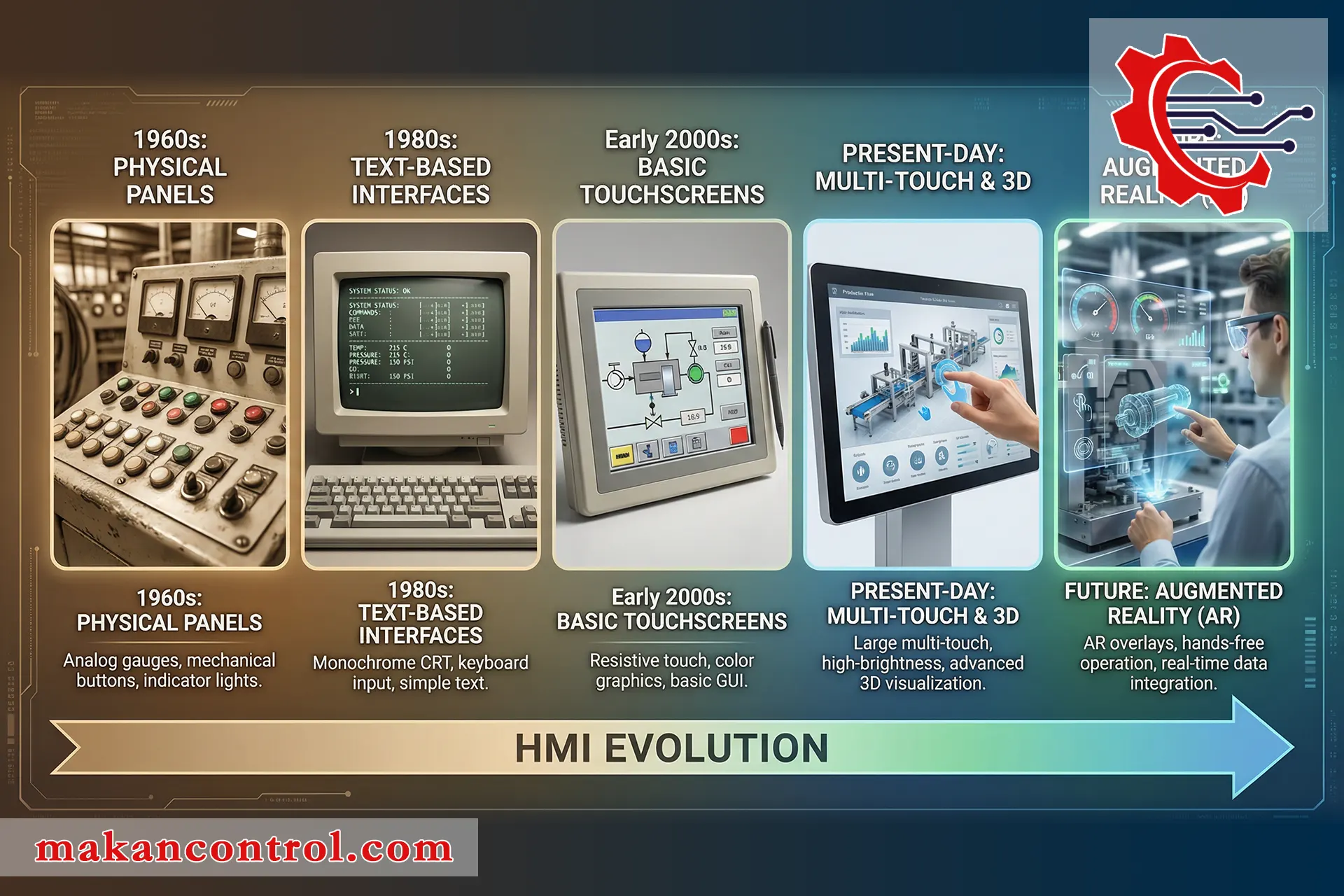

تاریخچه و سیر تکامل رابط‌های انسان و ماشین

عصر آغازین: از نشانگرهای ساده تا کنسول‌های اولیه

در روزهای اولیه اتوماسیون صنعتی، ارتباط اپراتور با ماشین‌آلات بسیار محدود بود. اولین رابط انسان و ماشین ها شامل چراغ‌های نشانگر، دکمه‌های فشاری و سوئیچ‌های ساده بودند. اپراتورها باید وضعیت سیستم را از طریق این نشانگرهای ساده تشخیص می‌دادند. کنترل نیز با استفاده از کلیدها و سوئیچ‌های متعدد انجام می‌شد. این سیستم‌ها فضای زیادی اشغال می‌کردند و انعطاف‌پذیری کمی داشتند.

در دهه ۱۹۶۰، با ظهور کنترلرهای دیجیتال، نیاز به صفحه نمایش صنعتی پیشرفته‌تر احساس شد. اولین HMI های واقعی در این دوره پدیدار شدند. این دستگاه‌ها معمولاً از صفحات CRT کوچک و کیبوردهای ساده تشکیل شده بودند. اطلاعات به صورت متن و اعداد ساده نمایش داده می‌شدند. گرافیک در این مرحله بسیار ابتدایی بود. اما همین پیشرفت، تحول بزرگی در کنترل فرآیندها ایجاد کرد.

انقلاب نمایشگرهای گرافیکی و تاچ اسکرین

دهه ۱۹۸۰ نقطه عطفی در تاریخ تاچ پنل صنعتی بود. با پیشرفت فناوری نمایشگرهای کریستال مایع (LCD) و ظهور صفحات لمسی، نسل جدیدی از HMI ها متولد شدند. این نمایشگر عملیاتی ها فضای کمتری اشغال می‌کردند. همچنین امکان نمایش اطلاعات گرافیکی را فراهم می‌آوردند. اپراتورها حالا می‌توانستند با لمس صفحه، سیستم را کنترل کنند.

این پیشرفت، تحول بزرگی در کارایی ایجاد کرد. پنل اپراتوری گرافیکی درک وضعیت سیستم را بسیار آسان‌تر نمود. همچنین امکان ایجاد چندین صفحه نمایش برای بخش‌های مختلف فرآیند فراهم شد. در این دوره، HMI ها به تدریج از حالت متن‌محور به گرافیک‌محور تغییر کردند. این تغییر، آموزش اپراتورها را ساده‌تر کرد و خطاهای عملیاتی را کاهش داد.

یکپارچه‌سازی با شبکه‌های صنعتی و سیستم‌های سطح بالا

در دهه ۱۹۹۰ و ۲۰۰۰، واسط انسان و ماشین ها گام بزرگی به جلو برداشتند. قابلیت اتصال به شبکه‌های صنعتی مانند PROFIBUS و بعدها PROFINET به HMI ها اضافه شد. این امکان، ارتباط همزمان با چندین پی ال سی و دستگاه فیلد را فراهم آورد. HMI دیگر تنها به یک کنترلر متصل نبود. بلکه می‌توانست داده‌های کل کارخانه را جمع‌آوری و نمایش دهد.

همچنین یکپارچه‌سازی با سیستم‌های سطح بالاتر مانند SCADA و MES آغاز شد. اینترفیس اپراتور حالا می‌توانست علاوه بر کنترل عملیاتی، داده‌های مدیریتی نیز ارائه دهد. گزارش‌گیری پیشرفته، ثبت تاریخچه داده‌ها و تحلیل روند به قابلیت‌های استاندارد HMI تبدیل شدند. این تحول، نقش مانیتور صنعتی را از یک نمایشگر ساده به یک پایگاه اطلاعاتی عملیاتی ارتقا داد.

عصر هوشمندی و اتصال همه‌جانبه

امروزه HMI ها در دوره هوشمندی و اتصال کامل قرار دارند. پنل کنترل لمسی های مدرن دارای پردازنده‌های قدرتمند، حافظه وسیع و سیستم عامل‌های پیشرفته هستند. بسیاری از آن‌ها مبتنی بر سیستم عامل‌های عمومی مانند Windows Embedded یا Linux کار می‌کنند. این ویژگی، امکان اجرای برنامه‌های کاربردی پیشرفته را فراهم می‌آورد.

اتصال بی‌سیم نیز تحول جدیدی ایجاد کرده است. HMI های مجهز به Wi-Fi یا Bluetooth امکان کنترل از راه دور را فراهم می‌آورند. اپراتور می‌تواند با تبلت یا گوشی هوشمند خود، سیستم را مانیتور و کنترل کند. همچنین قابلیت اتصال به اینترنت، امکان نظارت و کنترل از هر نقطه جهان را ایجاد نموده است. این پیشرفت‌ها رابط گرافیکی اپراتور را به سطح جدیدی از کارایی رسانده‌اند.

آینده HMI: واقعیت افزوده و هوش مصنوعی

آینده HMI در همگرایی با فناوری‌های نوظهور شکل می‌گیرد. رابط انسان و ماشین مبتنی بر واقعیت افزوده (AR) در حال توسعه است. در این فناوری، اطلاعات مستقیماً روی دید اپراتور در محیط واقعی نمایش داده می‌شود. همچنین هوش مصنوعی در حال تغییر نقش HMI است. سیستم‌های هوشمند می‌توانند الگوهای عملیاتی را تحلیل کرده و پیشنهادات بهینه‌سازی ارائه دهند.

ماکان کنترل با رصد این تحولات، محصولاتی مطابق با آخرین فناوری‌ها ارائه می‌دهد. برای مشاهده HMI های پیشرفته، به صفحه فروشگاه مراجعه کنید. در فصل بعدی، به بررسی انواع HMI و مشخصات فنی آن‌ها خواهیم پرداخت. این دانش به انتخاب مناسب‌ترین محصول برای نیازهای شما کمک می‌کند. برای مطالعه بیشتر، مقالات تخصصی سایت ما را دنبال کنید.

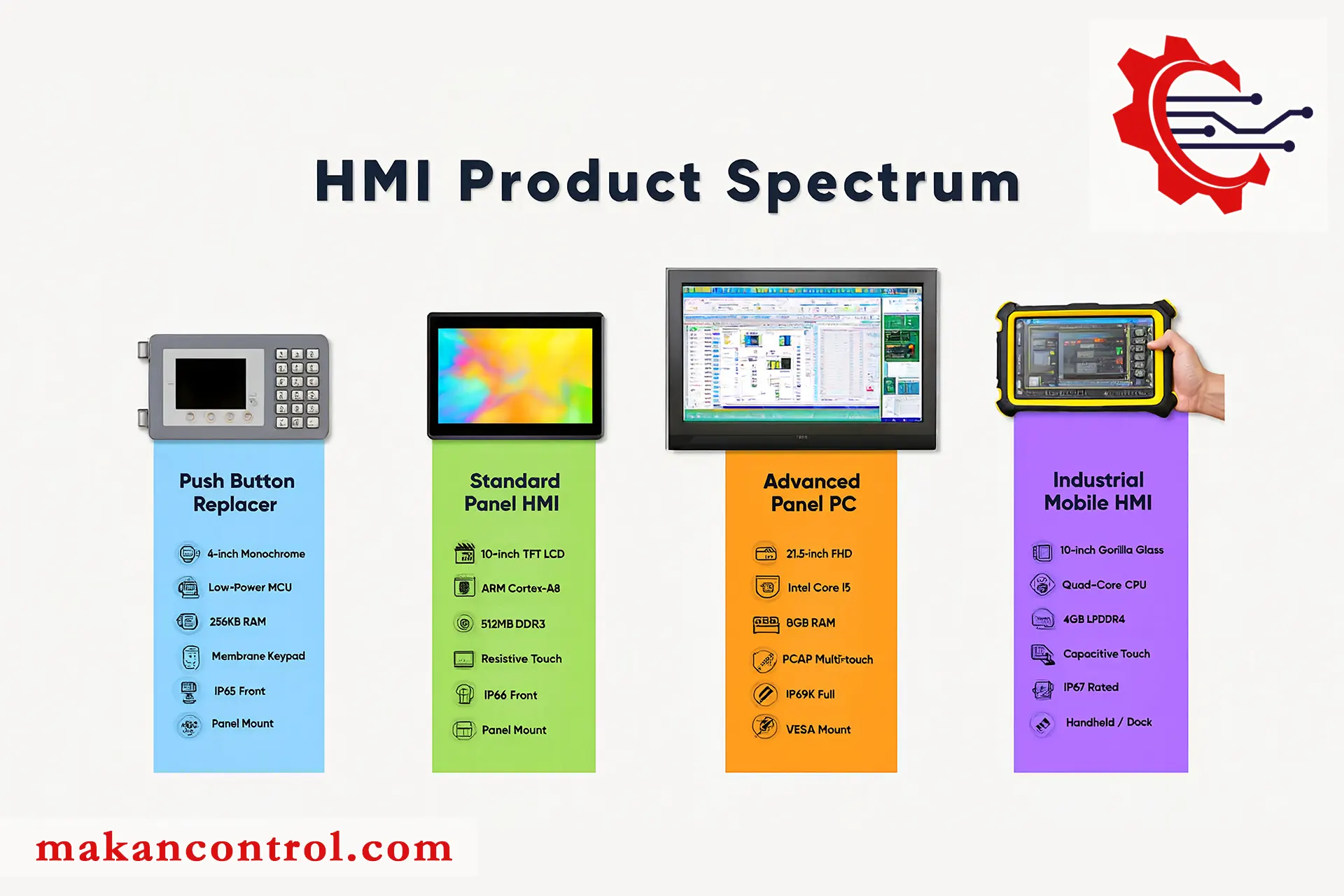

انواع HMI و مشخصات فنی آن‌ها

دسته‌بندی بر اساس اندازه و فرم فاکتور

رابط انسان و ماشین ها در اندازه‌های مختلفی تولید می‌شوند. کوچکترین نوع، HMI های کامپکت با صفحات ۳ تا ۷ اینچ هستند. این صفحه نمایش صنعتی های کوچک برای ماشین‌های مستقل یا کاربردهای فضای محدود مناسبند. اندازه متوسط، صفحات ۸ تا ۱۲ اینچی هستند که رایج‌ترین نوع در صنعت محسوب می‌شوند. این تاچ پنل صنعتی ها تعادل خوبی بین اندازه و قابلیت نمایش اطلاعات دارند.

در سوی دیگر، نمایشگر عملیاتی های بزرگ با صفحات ۱۵ تا ۲۲ اینچ قرار دارند. این دستگاه‌ها برای کنترل مرکزی خطوط تولید یا اتاق کنترل استفاده می‌شوند. برخی پنل اپراتوری های ویژه حتی تا ۳۲ اینچ نیز تولید می‌شوند. انتخاب اندازه مناسب به فاصله دید اپراتور، میزان اطلاعات نمایشی و فضای نصب بستگی دارد. برای محیط‌های دارای لرزش یا ضربه، HMI های با بدنه محکم و مقاوم توصیه می‌شوند.

تفاوت‌های تکنولوژی صفحه نمایش و لمسی

فناوری صفحه نمایش در واسط انسان و ماشین ها متنوع است. رایج‌ترین نوع، LCD های TFT با نور پس‌زمینه LED هستند. این صفحات تعادل خوبی بین کیفیت تصویر، مصرف انرژی و قیمت ارائه می‌دهند. برای محیط‌های با نور شدید، اینترفیس اپراتور های با صفحه Sunlight Readable تولید می‌شوند. این صفحات تا ۱۰۰۰ نیت روشنایی دارند و در نور مستقیم خورشید نیز قابل مشاهده هستند.

فناوری لمسی نیز پارامتر مهمی است. دو نوع اصلی عبارتند از: لمسی مقاومتی (Resistive) و لمسی خازنی (Capacitive). صفحات مقاومتی با فشار انگشت یا قلم کار می‌کنند. این مانیتور صنعتی ها در محیط‌های دارای گرد و غبار یا هنگام استفاده با دستکش کارایی بهتری دارند. صفحات خازنی فقط با لمس انگشت کار می‌کنند. اما وضوح و حساسیت بالاتری ارائه می‌دهند. برخی پنل کنترل لمسی های پیشرفته از هر دو فناوری پشتیبانی می‌کنند.

پردازنده، حافظه و سیستم عامل

قدرت پردازشی HMI تعیین‌کننده سرعت پاسخگویی و قابلیت‌های آن است. رابط انسان و ماشین های ساده دارای پردازنده‌های کم‌مصرف و محدود هستند. این دستگاه‌ها برای کاربردهای پایه کافی می‌باشند. HMI های پیشرفته تر دارای پردازنده‌های چندهسته‌ای با فرکانس بالا هستند. این قدرت پردازشی برای نمایش انیمیشن‌های پیچیده، پردازش داده‌ها و اجرای برنامه‌های جانبی ضروری است.

حافظه نیز پارامتر کلیدی است. حافظه فلش برای ذخیره‌سازی پروژه و سیستم عامل استفاده می‌شود. حافظه RAM برای اجرای نرم‌افزار و پردازش داده‌ها لازم است. رابط گرافیکی اپراتور های مدرن معمولاً حداقل ۵۱۲ مگابایت RAM و ۴ گیگابایت حافظه فلش دارند. برای کاربردهای پیچیده، مقادیر بیشتری نیاز است. سیستم عامل نیز متنوع است. برخی HMI ها از سیستم عامل اختصاصی سازنده استفاده می‌کنند. برخی دیگر مبتنی بر Windows یا Linux هستند.

درجه حفاظت و مقاومت در شرایط محیطی

HMI های صنعتی باید در شرایط سخت محیطی کار کنند. درجه حفاظت (IP Rating) نشان‌دهنده مقاومت در برابر گرد و غبار و مایعات است. برای محیط‌های معمولی کارخانه، IP65 کافی است. این درجه از ورود گرد و غبار و پاشش آب جلوگیری می‌کند. برای محیط‌های بسیار آلوده یا دارای شستشوی فشار قوی، به صفحه نمایش صنعتی با درجه IP66 یا IP67 نیاز است.

مقاومت در برابر لرزش و ضربه نیز مهم است. تاچ پنل صنعتی های نصب‌شده روی ماشین‌آلات متحرک باید در برابر لرزش مقاوم باشند. برخی استانداردها مانند IEC 60068-2-6 مقاومت لرزشی را تعریف می‌کنند. همچنین محدوده دمای کاری پارامتری حیاتی است. نمایشگر عملیاتی های استاندارد معمولاً در دمای ۰ تا ۵۰ درجه سانتی‌گراد کار می‌کنند. برای محیط‌های بسیار سرد یا گرم، انواع ویژه‌ای تولید می‌شود.

پورت‌های ارتباطی و قابلیت‌های شبکه

قابلیت ارتباطی HMI تعیین‌کننده انعطاف‌پذیری آن است. حداقل استاندارد شامل یک پورت اترنت و یک پورت سریال است. پورت اترنت برای ارتباط با پی ال سی های مدرن، سوییچ شبکه های صنعتی و سیستم‌های سطح بالاتر استفاده می‌شود. پورت سریال (RS-232/485) برای اتصال به دستگاه‌های قدیمی یا کارت توسعه I/O های خاص کاربرد دارد.

پنل اپراتوری های پیشرفته دارای پورت‌های اضافی مانند USB، HDMI و اترنت اضافه هستند. پورت USB امکان اتصال ماوس، کیبورد، پرینتر یا حافظه جانبی را فراهم می‌آورد. برخی واسط انسان و ماشین ها همچنین دارای کارت خوان SD برای بک‌آپ و انتقال پروژه هستند. برای کاربردهای توزیع‌شده، HMI های دارای پورت اترنت اضافه مفید هستند. زیرا امکان اتصال همزمان به شبکه‌های مختلف را فراهم می‌کنند.

قابلیت‌های ویژه و گزینه‌های اختیاری

اینترفیس اپراتور های مدرن قابلیت‌های ویژه‌ای ارائه می‌دهند. یکی از این قابلیت‌ها، وب سرور داخلی است. این ویژگی امکان مشاهده و کنترل HMI از طریق مرورگر وب را فراهم می‌آورد. اپراتور می‌تواند از طریق کامپیوتر، تبلت یا گوشی هوشمند به سیستم دسترسی داشته باشد. قابلیت دیگر، پشتیبانی از دوربین است. برخی مانیتور صنعتی ها می‌توانند تصاویر دوربین‌های نظارتی را نمایش دهند.

گزینه‌های اختیاری نیز متنوع هستند. پنل کنترل لمسی های دارای صفحه کلید فیزیکی برای محیط‌های دارای لرزش شدید مناسب‌ترند. کارت‌های توسعه برای ارتباطات خاص (مانند PROFIBUS, DeviceNet) نیز موجود هستند. همچنین ماژول‌های امنیتی مانند کارت خوان RFID برای کنترل دسترسی قابل اضافه شدن هستند. ماکان کنترل در انتخاب HMI با قابلیت‌های مناسب شما را راهنمایی می‌کند. برای مشاوره، از صفحه تماس با ما استفاده نمایید.

جمع‌بندی: تطابق مشخصات با نیازهای پروژه

انتخاب رابط انسان و ماشین مناسب نیازمند تطابق مشخصات فنی با نیازهای پروژه است. اندازه صفحه باید با فاصله دید و حجم اطلاعات متناسب باشد. فناوری لمسی باید با شرایط عملیاتی سازگار باشد. قدرت پردازشی و حافظه باید برای کاربرد کافی باشد. شرایط محیطی نیز تعیین‌کننده درجه حفاظت مورد نیاز است.

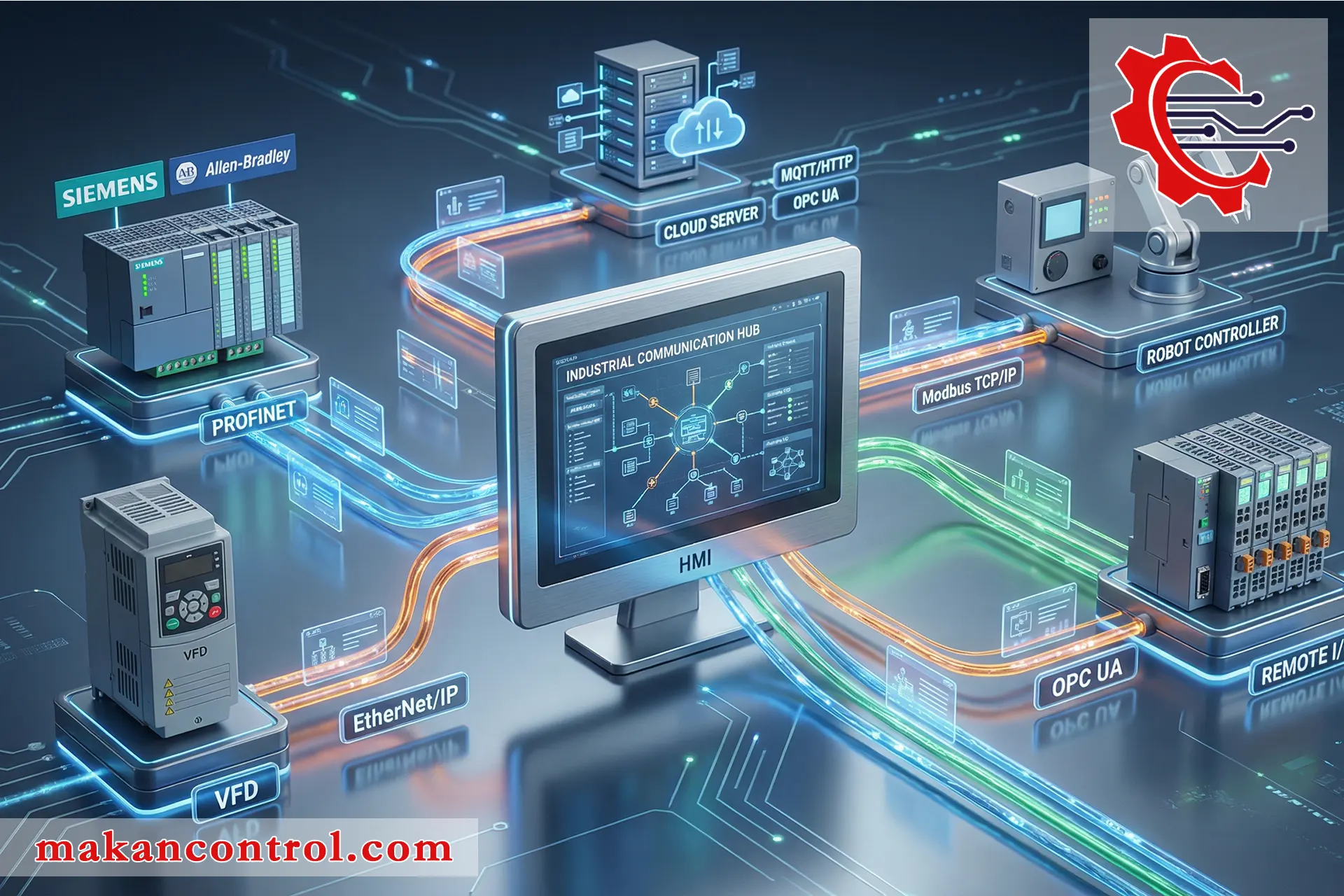

استانداردها و پروتکل‌های ارتباطی HMI

توانایی رابط انسان و ماشین در برقراری ارتباط مطمئن با سیستم کنترل، اساس عملکرد صحیح آن است. استانداردها و پروتکل‌های ارتباطی، زبان مشترک بین HMI و دنیای اتوماسیون صنعتی را تعریف می‌کنند. درک این استانداردها برای انتخاب، پیکربندی و عیب‌یابی صفحه نمایش صنعتی حیاتی است. این فصل به بررسی مهم‌ترین پروتکل‌ها و استانداردهای حاکم بر ارتباطات HMI می‌پردازد.

پروتکل‌های سریال کلاسیک: RS-232 و RS-485

در سیستم‌های قدیمی و برخی کاربردهای خاص، HMI ها از پروتکل‌های سریال برای ارتباط استفاده می‌کنند. RS-232 استانداردی برای ارتباط point-to-point با فاصله کوتاه (معمولاً تا ۱۵ متر) است. این پروتکل در تاچ پنل صنعتی های اولیه و سیستم‌های کوچک کاربرد داشت. تنظیمات دستی مانند نرخ Baud، Parity و Stop bits در این پروتکل ضروری است.

RS-485 گزینه مقاوم‌تری برای محیط‌های صنعتی است. این استاندارد امکان ارتباط چندنقطه‌ای (Multi-drop) تا فواصل ۱۲۰۰ متر را فراهم می‌آورد. بسیاری از نمایشگر عملیاتی های قدیمی از این پروتکل برای ارتباط با پی ال سی ها و کارت توسعه I/O های از راه دور استفاده می‌کردند. مقاومت در برابر نویز از مزایای اصلی RS-485 است.

با وجود ظهور فناوری‌های جدید، این پروتکل‌ها هنوز در برخی کاربردها استفاده می‌شوند. به ویژه هنگام ارتباط با دستگاه‌های قدیمی یا در محیط‌هایی که نصب شبکه اترنت دشوار است. پنل اپراتوری های مدرن معمولاً دارای پورت سریال برای سازگاری با این سیستم‌ها هستند. اما سرعت انتقال داده در این پروتکل‌ها نسبت به استانداردهای جدید محدود است.

پروتکل‌های فیلدباس: PROFIBUS و DeviceNet

فیلدباس‌ها نسل پیشرفته‌تری از پروتکل‌های صنعتی هستند. PROFIBUS DP (Decentralized Peripherals) یکی از پرکاربردترین استانداردها در صنعت است. HMI های مبتنی بر PROFIBUS می‌توانند به عنوان Master یا Slave در شبکه عمل کنند. سرعت انتقال داده از ۹.۶ کیلوبیت بر ثانیه تا ۱۲ مگابیت بر ثانیه متغیر است.

این واسط انسان و ماشین ها از آدرس‌دهی منحصر به فرد استفاده می‌کنند. پیکربندی معمولاً از طریق سوئیچ‌های DIP یا نرم‌افزار انجام می‌شود. PROFIBUS برای محیط‌های با نویز متوسط مناسب است. اما در شرایط با نویز شدید، ممکن است نیاز به کابل‌های شیلددار ویژه باشد. اینترفیس اپراتور های قدیمی‌تر اغلب از این پروتکل پشتیبانی می‌کنند.

DeviceNet نیز یک پروتکل فیلدباس مبتنی بر CAN bus است. این پروتکل بیشتر در آمریکای شمالی رایج است. HMI های سازگار با DeviceNet می‌توانند با طیف وسیعی از دستگاه‌های فیلد ارتباط برقرار کنند. سادگی نسبی و قابلیت اطمینان مناسب از مزایای این پروتکل است. انتخاب بین PROFIBUS و DeviceNet اغلب به منطقه جغرافیایی و برند دستگاه‌های موجود بستگی دارد.

اترنت صنعتی: PROFINET و EtherNet/IP

نسل فعلی HMI ها به شدت به سمت اترنت صنعتی حرکت کرده‌اند. PROFINET نسخه اترنت‌بیس پروتکل PROFIBUS است. این پروتکل امکان انتقال هم‌زمان داده‌های حساس به زمان و داده‌های اطلاعاتی را فراهم می‌آورد. رابط انسان و ماشین های مبتنی بر PROFINET می‌توانند با سرعت ۱۰۰ مگابیت بر ثانیه یا حتی ۱ گیگابیت بر ثانیه کار کنند.

مزیت اصلی PROFINET، یکپارچه‌سازی آسان با شبکه‌های سازمانی است. صفحه نمایش صنعتی های PROFINET را می‌توان مستقیماً به سوییچ شبکه های صنعتی متصل کرد. پیکربندی نیز بسیار ساده‌تر است. اغلب از طریق نرم‌افزار و به صورت اتوماتیک انجام می‌شود. HMI می‌تواند همزمان با چندین کنترلر و دستگاه فیلد ارتباط برقرار کند.

EtherNet/IP نیز یک پروتکل رایج بر پایه استانداردهای اترنت و TCP/IP است. این تاچ پنل صنعتی ها از پروتکل CIP (Common Industrial Protocol) استفاده می‌کنند. پشتیبانی گسترده از این پروتکل در آمریکای شمالی باعث محبوبیت آن شده است. نمایشگر عملیاتی های EtherNet/IP می‌توانند در شبکه‌های بزرگ یکپارچه شوند. برای اتصال این دستگاه‌ها، استفاده از سوییچ شبکه های مدیریت‌شده صنعتی توصیه می‌شود.

پروتکل OPC و یکپارچه‌سازی با سیستم‌های سطح بالا

OPC UA (یکپارچگی یکپارچه کنترل باز) یک چارچوب نرم‌افزاری مستقل از پلتفرم و فروشنده است. این پروتکل برای تبادل داده بین تجهیزات تولیدکنندگان مختلف طراحی شده است. پنل اپراتوری مجهز به OPC UA می‌تواند با طیف گسترده‌ای از دستگاه‌ها ارتباط برقرار کند. این قابلیت به ویژه در سیستم‌های heterogeneous (متشکل از برندهای مختلف) ارزشمند است.

OPC UA نه تنها داده، بلکه اطلاعات معنایی (ساختار داده) را نیز منتقل می‌کند. این ویژگی، یکپارچه‌سازی واسط انسان و ماشین با سیستم‌های سطح بالاتر مانند MES و ERP را تسهیل می‌نماید. همچنین امنیت ارتباط را از طریق رمزنگاری و احراز هویت تضمین می‌کند. HMI های مدرن اغلب دارای سرور OPC UA داخلی هستند.

این قابلیت امکان دسترسی از راه دور ایمن را فراهم می‌آورد. مهندسین می‌توانند از دفتر کار خود به اینترفیس اپراتور در کارخانه متصل شوند. داده‌ها را مشاهده کنند و در صورت نیاز تنظیمات را تغییر دهند. برای محیط‌های حساس، پیکربندی صحیح امنیت OPC UA ضروری است. ماکان کنترل در پیاده‌سازی این راهکارها شما را همراهی می‌کند.

استانداردهای ایمنی و حفاظتی

برای کاربردهای حساس، HMI باید با استانداردهای ایمنی خاصی مطابقت داشته باشد. استاندارد IEC 61508 (ایمنی عملکردی سیستم‌های الکتریکی/الکترونیکی/الکترونیکی قابل برنامه‌ریزی مرتبط با ایمنی) چارچوب کلی را تعریف می‌کند. مانیتور صنعتی های مورد استفاده در سیستم‌های ایمنی باید مطابق با این استاندارد طراحی شده باشند.

استاندارد ISO 13849 نیز برای ایمنی ماشین‌آلات مهم است. پنل کنترل لمسی های نصب‌شده روی ماشین‌آلات خطرناک باید دارای قابلیت‌های ایمنی باشند. این قابلیت‌ها شامل تشخیص خرابی، کنترل دسترسی و سیستم‌های توقف اضطراری می‌شود. HMI های ایمنی (Safety HMI) دارای معماری redundant و مکانیزم‌های تشخیص خطا هستند.

در محیط‌های دارای خطر انفجار (مانند صنایع شیمیایی یا نفت و گاز)، استاندارد ATEX یا IECEx اعمال می‌شود. رابط گرافیکی اپراتور های مورد استفاده در این محیط‌ها باید از نوع ضد انفجار باشند. این دستگاه‌ها از روش‌های خاصی برای جلوگیری از ایجاد جرقه استفاده می‌کنند. انتخاب HMI مناسب برای چنین محیط‌هایی نیازمند مشاوره تخصصی است.

استانداردهای الکتریکی و الکترومغناطیسی

HMI ها باید با استانداردهای الکتریکی و الکترومغناطیسی مطابقت داشته باشند. استاندارد IEC 61131-2 الزامات الکتریکی برای تجهیزات کنترل صنعتی را تعریف می‌کند. این شامل تست‌های ایمنی، تحمل نویز و شرایط محیطی می‌شود. صفحه نمایش صنعتی دارای این استاندارد، از قابلیت اطمینان بالاتری برخوردار است.

مقاومت در برابر نویز الکترومغناطیسی نیز حیاتی است. استاندارد IEC 61000-4 سری تست‌های ایمنی الکترومغناطیسی (EMC) را مشخص می‌کند. تاچ پنل صنعتی باید در برابر نویزهای رایج صنعتی مانند تخلیه الکترواستاتیک (ESD)، پالس‌های سریع (EFT) و نویز هدایت شده مقاوم باشد. این مقاومت برای عملکرد پایدار در محیط‌های پرنویز ضروری است.

منبع تغذیه HMI نیز باید مطابق با استانداردها باشد. منبع تغذیه با کیفیت پایین می‌تواند باعث نوسانات نمایشگر یا خرابی زودرس شود. همچنین اتصال زمین صحیح برای محافظت در برابر نویز و ایمنی ضروری است. برای اتوماسیون صنعتی پایدار، توجه به این استانداردها اهمیت زیادی دارد.

پروتکل‌های وب و ارتباط از راه دور

HMI های مدرن اغلب دارای قابلیت‌های ارتباطی مبتنی بر وب هستند. پشتیبانی از HTTP/HTTPS امکان دسترسی از طریق مرورگر وب را فراهم می‌آورد. این ویژگی به اپراتورها اجازه می‌دهد از طریق کامپیوتر، تبلت یا گوشی هوشمند به نمایشگر عملیاتی دسترسی داشته باشند. برای امنیت، استفاده از HTTPS با گواهی SSL توصیه می‌شود.

پروتکل MQTT نیز در حال محبوب شدن است. این پروتکل سبک‌وزن برای ارتباطات ماشین به ماشین (M2M) مناسب است. پنل اپراتوری مجهز به MQTT می‌تواند داده‌ها را به سرورهای ابری منتشر کند. یا از دیگر دستگاه‌ها اطلاعات دریافت نماید. این پروتکل برای سیستم‌های IIoT (اینترنت اشیای صنعتی) ایده‌آل است.

ارتباط بی‌سیم نیز استانداردهای خاص خود را دارد. Wi-Fi (بر پایه IEEE 802.11) رایج‌ترین فناوری است. HMI های مجهز به Wi-Fi باید از پروتکل‌های امنیتی مانند WPA2 یا WPA3 پشتیبانی کنند. Bluetooth نیز برای ارتباط کوتاه‌برد استفاده می‌شود. انتخاب فناوری بی‌سیم به فاصله، سرعت و امنیت مورد نیاز بستگی دارد.

یکپارچه‌سازی با سیستم‌های کنترل توزیع‌شده (DCS)

در صنایع فرآیندی بزرگ، HMI بخشی از یک سیستم کنترل توزیع‌شده (DCS) است. واسط انسان و ماشین در این معماری باید با پروتکل‌های خاص DCS سازگار باشد. PROFIBUS PA و Foundation Fieldbus دو پروتکل رایج در این حوزه هستند. این اینترفیس اپراتور ها اغلب به صورت کلاینت برای سرورهای DCS عمل می‌کنند.

یکپارچه‌سازی عمودی نیز مهم است. HMI باید بتواند با سیستم‌های سطح مدیریت (MES/ERP) ارتباط برقرار کند. پروتکل‌هایی مانند OPC UA یا MQTT این ارتباط را امکان‌پذیر می‌سازند. مانیتور صنعتی در این نقش، داده‌های عملیاتی را جمع‌آوری و برای سیستم‌های سطح بالا ارسال می‌کند. همچنین دستورات تولید را دریافت و اجرا می‌نماید.

برای چنین سیستم‌های پیچیده‌ای، معماری شبکه بسیار مهم است. سوییچ شبکه های صنعتی با قابلیت VLAN امکان جداسازی ترافیک را فراهم می‌آورند. این جداسازی امنیت و کارایی شبکه را افزایش می‌دهد. همچنین استفاده از منبع تغذیه های با قابلیت افزونگی (Redundancy) برای سیستم‌های حیاتی توصیه می‌شود.

استانداردهای نرم‌افزاری و توسعه رابط کاربری

توسعه صفحات HMI نیز تابع استانداردهایی است. سازگاری با IEC 61131-3 برای برنامه‌نویسی منطق کنترلی مهم است. بسیاری از پنل کنترل لمسی های مدرن از این استاندارد پشتیبانی می‌کنند. همچنین استانداردهای طراحی رابط کاربری (UI) برای کارایی و ایمنی مهم هستند.

اصول طراحی مانند ثبات، بازخورد مناسب و پیشگیری از خطا باید رعایت شوند. رنگ‌ها باید مطابق با استانداردهای صنعتی انتخاب شوند. به عنوان مثال، قرمز معمولاً برای وضعیت خطر یا توقف استفاده می‌شود. سبز برای وضعیت عادی یا روشن بودن دستگاه. این ثبات به اپراتورها کمک می‌کند سریعتر موقعیت را درک کنند.

دسترسی‌پذیری (Accessibility) نیز استاندارد مهمی است. رابط گرافیکی اپراتور باید برای اپراتورهای با توانایی‌های مختلف قابل استفاده باشد. اندازه فونت مناسب، کنتراست کافی و امکان بزرگنمایی از ویژگی‌های مهم هستند. در محیط‌های پر سر و صدا، نمایش اطلاعات به صورت بصری بر اطلاعات صوتی ارجحیت دارد.

جمع‌بندی: اهمیت سازگاری و آینده‌نگری

انتخاب HMI با پروتکل‌ها و استانداردهای مناسب، تضمین‌کننده عملکرد پایدار و یکپارچه‌سازی موفق است. پروتکل‌های اترنت صنعتی مانند PROFINET و EtherNet/IP گزینه‌های آینده‌دارتری هستند. اما در برخی کاربردهای خاص، ممکن است پروتکل‌های قدیمی‌تر نیز کافی باشند. کلید موفقیت، سازگاری با سیستم موجود و در نظر گرفتن نیازهای آینده است.

همچنین رعایت استانداردهای ایمنی و الکترومغناطیسی برای قابلیت اطمینان ضروری است. HMI ای که این استانداردها را داشته باشد، در محیط صنعتی عملکرد بهتری خواهد داشت. همچنین طول عمر بیشتری خواهد کرد. برای محیط‌های حساس، مشاوره با متخصصان ضروری است.

ماکان کنترل در انتخاب HMI مناسب با استانداردهای مورد نیاز شما راهنمایی می‌کند. برای دریافت مشاوره فنی، می‌توانید از طریق صفحه تماس با ما با کارشناسان ما در ارتباط باشید. همچنین برای مشاهده HMI های با پروتکل‌های مختلف، به صفحه فروشگاه مراجعه فرمایید.

 مطالعه مقالات تکمیلی نیز می‌تواند اطلاعات ارزشمندی ارائه دهد. رعایت قوانین و مقررات سایت ما تضمین‌کننده کیفیت خدمات ارائه‌شده است.

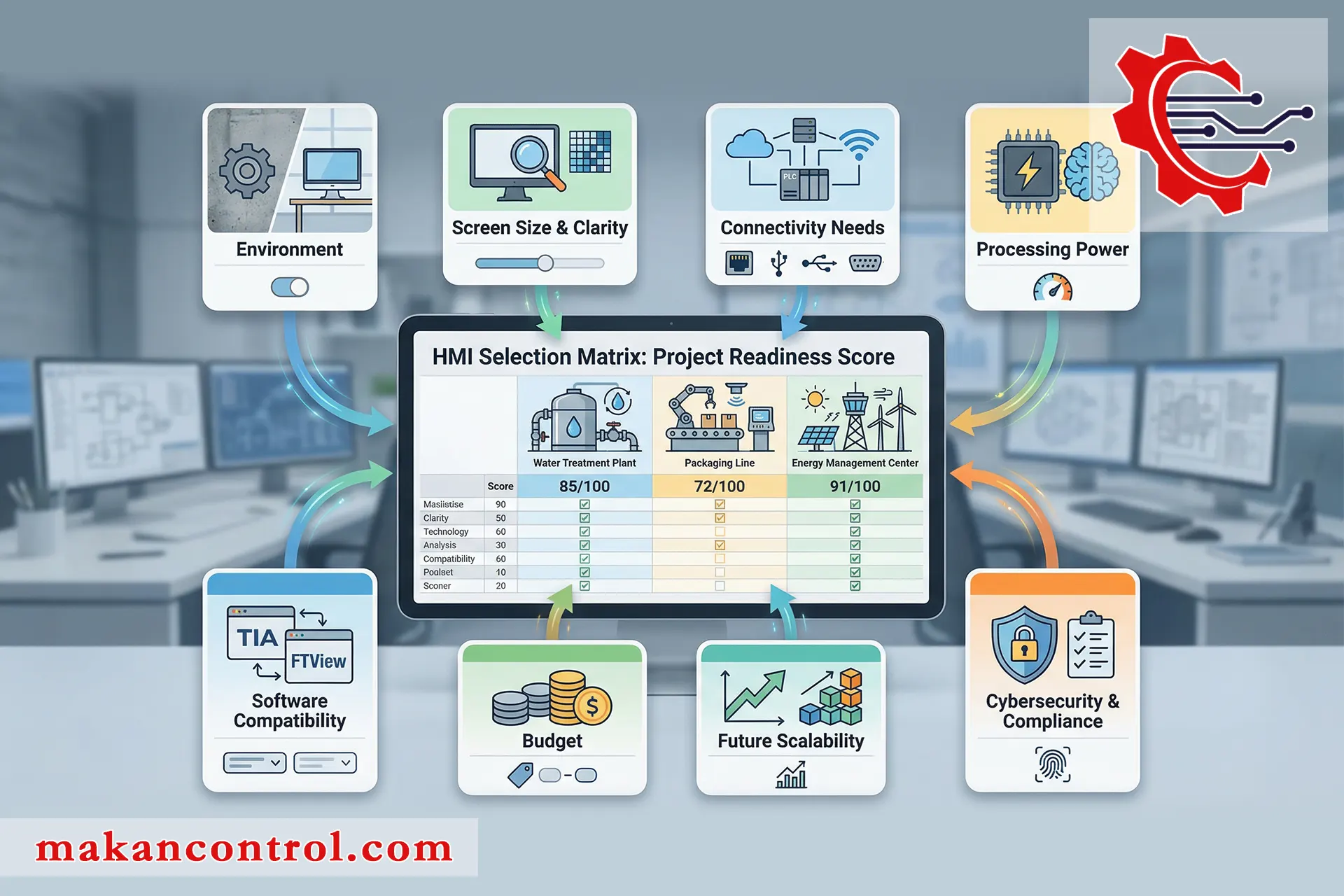

نکات کلیدی در انتخاب HMI مناسب برای پروژه‌های مختلف

انتخاب بهینه رابط انسان و ماشین یکی از تصمیمات مهم در طراحی سیستم‌های اتوماسیون صنعتی است. این انتخاب تأثیر مستقیمی بر کارایی اپراتورها، قابلیت اطمینان سیستم و هزینه‌های بلندمدت دارد. در این فصل، معیارهای کلیدی برای انتخاب HMI مناسب را بررسی می‌کنیم. این راهنما به شما کمک می‌کند تا با توجه به نیازهای خاص پروژه خود، بهترین تصمیم را بگیرید.

تحلیل دقیق نیازهای عملیاتی و محیطی

اولین گام در انتخاب صفحه نمایش صنعتی، درک کامل نیازهای عملیاتی است. تعداد پارامترهایی که باید نمایش داده شوند را تعیین کنید. آیا تنها نیاز به نمایش چند متغیر ساده دارید؟ یا باید صدها نقطه داده به صورت همزمان مانیتور شوند؟ تاچ پنل صنعتی انتخاب شده باید ظرفیت کافی برای نمایش اطلاعات مورد نیاز را داشته باشد. همچنین تعداد صفحات گرافیکی مورد نیاز را برآورد نمایید.

شرایط محیط نصب نیز بسیار مهم است. دمای محیط، رطوبت، وجود گرد و غبار، مواد شیمیایی یا روغن باید بررسی شوند. نمایشگر عملیاتی باید دارای درجه حفاظت (IP Rating) مناسب باشد. برای محیط‌های داخلی معمولی، IP65 اغلب کافی است. اما برای محیط‌های دارای شستشوی فشار قوی، به پنل اپراتوری با درجه IP66 یا IP67 نیاز دارید. همچنین مقاومت در برابر لرزش برای نصب روی ماشین‌آلات متحرک ضروری است.

نور محیط نیز عامل تعیین‌کننده‌ای است. در محیط‌های با نور شدید، به واسط انسان و ماشین با صفحه نمایش Sunlight Readable نیاز دارید. این صفحات تا ۱۰۰۰ نیت روشنایی دارند. در محیط‌های کم‌نور، ممکن است نیاز به اینترفیس اپراتور با نور پس‌زمینه قابل تنظیم داشته باشید. برای دریافت مشاوره در تحلیل نیازها، کارشناسان ماکان کنترل آماده کمک هستند.

تطابق با سیستم کنترل و پروتکل‌های ارتباطی

سازگاری HMI با سیستم کنترل موجود حیاتی است. ابتدا مشخص کنید که پی ال سی یا کنترلر شما از چه پروتکل‌های ارتباطی پشتیبانی می‌کند. آیا از PROFINET، EtherNet/IP، PROFIBUS یا MODBUS استفاده می‌کند؟ مانیتور صنعتی انتخاب شده باید با این پروتکل کاملاً سازگار باشد. برخی HMI ها از چندین پروتکل پشتیبانی می‌کنند. این انعطاف می‌تواند برای پروژه‌های آینده مفید باشد.

تعداد دستگاه‌هایی که پنل کنترل لمسی باید با آن‌ها ارتباط برقرار کند نیز مهم است. برخی رابط گرافیکی اپراتور ها تنها می‌توانند با یک کنترلر ارتباط داشته باشند. در حالی که انواع پیشرفته‌تر قادر به ارتباط همزمان با چندین پی ال سی، کارت توسعه I/O و سایر دستگاه‌های فیلد هستند. اگر سیستم شما توزیع‌شده است، به HMI با قابلیت‌های شبکه‌ای پیشرفته نیاز دارید.

همچنین بررسی کنید که آیا صفحه نمایش صنعتی می‌تواند به سوییچ شبکه های صنعتی متصل شود؟ این اتصال برای یکپارچه‌سازی در شبکه‌های بزرگ مهم است. پشتیبانی از پروتکل OPC UA نیز مزیت بزرگی است. این پروتکل امکان ارتباط با سیستم‌های سطح بالا مانند MES و ERP را فراهم می‌آورد. ماکان کنترل در انتخاب HMI سازگار با سیستم شما راهنمایی می‌کند.

ملاحظات فنی و سخت‌افزاری

مشخصات سخت‌افزاری تاچ پنل صنعتی تأثیر مستقیمی بر عملکرد و طول عمر آن دارد. اندازه صفحه نمایش باید با فاصله دید اپراتور متناسب باشد. برای فاصله‌های معمولی (۱-۲ متر)، صفحات ۷ تا ۱۲ اینچی مناسب هستند. برای اتاق کنترل با فاصله دید بیشتر، صفحات ۱۵ اینچ به بالا توصیه می‌شوند. همچنین نسبت ابعاد (۴:۳ یا ۱۶:۹) بر نحوه طراحی صفحات تأثیر می‌گذارد.

فناوری صفحه لمسی نیز پارامتری کلیدی است. صفحات مقاومتی (Resistive) با دستکش یا قلم کار می‌کنند. اما وضوح و حساسیت کمتری دارند. صفحات خازنی (Capacitive) وضوح بالاتری ارائه می‌دهند. اما فقط با لمس انگشت کار می‌کنند. برای محیط‌های دارای گرد و غبار یا روغن، صفحات مقاومتی گزینه بهتری هستند. برخی نمایشگر عملیاتی های پیشرفته از هر دو فناوری پشتیبانی می‌کنند.

پردازنده و حافظه پنل اپراتوری نیز مهم هستند. برای کاربردهای ساده با صفحات ثابت، پردازنده‌های معمولی کافی است. اما برای نمایش انیمیشن‌های پیچیده، گرافیک سه‌بعدی یا پردازش داده‌ها، به واسط انسان و ماشین با پردازنده قوی نیاز دارید. حافظه RAM و Flash باید برای ذخیره پروژه و اجرای نرم‌افزار کافی باشد. همچنین پورت‌های ارتباطی (اترنت، USB، سریال) باید با نیازهای شما مطابقت داشته باشند.

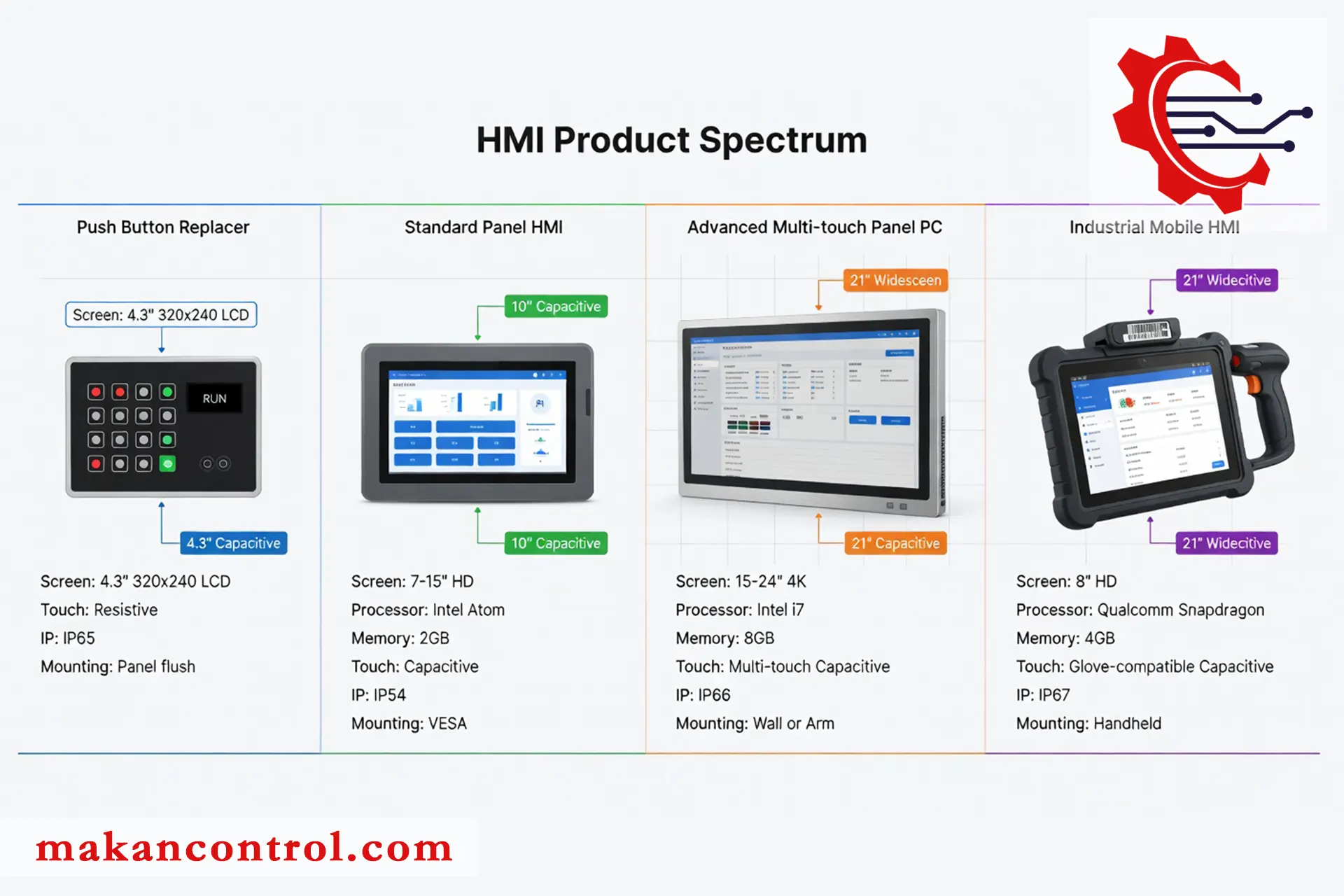

نرم‌افزار و قابلیت‌های برنامه‌نویسی

نرم‌افزار برنامه‌نویسی HMI تأثیر زیادی بر بهره‌وری تیم مهندسی دارد. محیط توسعه باید کاربرپسند و دارای ابزارهای کارآمد باشد. قابلیت‌هایی مانند کتابخانه اجزای گرافیکی، شبیه‌سازی آفلاین و پشتیبانی از چند زبان برنامه‌نویسی ارزشمند هستند. همچنین سازگاری با استاندارد IEC 61131-3 می‌تواند مفید باشد. قبل از انتخاب، نسخه دموی نرم‌افزار را آزمایش کنید.

قابلیت‌های پیشرفته نرم‌افزاری نیز ممکن است مورد نیاز باشد. اینترفیس اپراتور هایی که از اسکریپت‌نویسی پشتیبانی می‌کنند، انعطاف بیشتری ارائه می‌دهند. پشتیبانی از بانک اطلاعاتی داخلی برای ثبت داده‌های تاریخی مهم است. همچنین قابلیت ایجاد گزارش‌های سفارشی و اتصال به چاپگر می‌تواند ضروری باشد. برای مشاهده HMI های با نرم‌افزار قدرتمند، به صفحه فروشگاه مراجعه کنید.

هزینه نرم‌افزار نیز بخشی از Budget پروژه است. برخی سازندگان نرم‌افزار پایه را رایگان ارائه می‌دهند. اما برای ماژول‌های پیشرفته باید هزینه اضافه پرداخت کنید. همچنین به‌روزرسانی‌های آتی و پشتیبانی فنی نرم‌افزار را در نظر بگیرید. HMI با نرم‌افزار منبع باز (Open Source) ممکن است گزینه‌ای مقرون‌به‌صرفه باشد. اما نیاز به تخصص بیشتری دارد.

ایمنی، امنیت و قابلیت اطمینان

برای کاربردهای حساس، ایمنی مانیتور صنعتی اولویت مطلق است. HMI های مورد استفاده در سیستم‌های ایمنی باید مطابق با استانداردهای SIL (سطح یکپارچگی ایمنی) طراحی شده باشند. این پنل کنترل لمسی ها دارای معماری redundant و مکانیزم‌های تشخیص خطا هستند. همچنین ممکن است نیاز به قابلیت‌هایی مانند کلیدهای فیزیکی اضطراری (Emergency Stop) داشته باشید.

امنیت سایبری نیز در دنیای متصل امروز اهمیت زیادی دارد. رابط گرافیکی اپراتور باید دارای مکانیزم‌های امنیتی مانند احراز هویت کاربر، رمزنگاری داده و کنترل دسترسی باشد. پشتیبانی از پروتکل HTTPS برای ارتباطات وب ضروری است. همچنین امکان تعریف سطوح دسترسی مختلف برای کاربران مختلف ارزشمند است. این قابلیت‌ها از دسترسی غیرمجاز جلوگیری می‌کنند.

قابلیت اطمینان (Reliability) نیز پارامتری کلیدی است. HMI باید برای کار مداوم ۲۴ ساعته طراحی شده باشد. میانگین زمان بین خرابی (MTBF) معیار خوبی برای سنجش قابلیت اطمینان است. همچنین در دسترس بودن قطعات یدکی و خدمات پس از فروش در ایران مهم است. ماکان کنترل با پشتیبانی گسترده، انتخاب مطمئنی ارائه می‌دهد.

مقایسه برندها و گزینه‌های بازار

بازار HMI بسیار متنوع است. برندهای بین‌المللی مانند Siemens، Allen-Bradley، Schneider Electric و Beckhoff سهم عمده‌ای دارند. هر برند نقاط قوت خاص خود را دارد. برخی در صنایع فرآیندی قوی‌تر هستند. برخی دیگر در کنترل گسسته مزیت دارند. برندهای آسیایی مانند Mitsubishi، Omron و Delta نیز گزینه‌های مقرون‌به‌صرفه‌ای ارائه می‌دهند.

برندهای ایرانی نیز در حال رشد هستند. این صفحه نمایش صنعتی ها ممکن است قیمت پایین‌تر و پشتیبانی محلی بهتری داشته باشند. اما باید از کیفیت و قابلیت اطمینان آن‌ها مطمئن شوید. مقایسه باید بر اساس نیازهای پروژه شما انجام شود. نه بر اساس محبوبیت برند.

هزینه کل مالکیت (TCO) را در نظر بگیرید. این هزینه فقط قیمت خرید تاچ پنل صنعتی نیست. بلکه شامل نرم‌افزار، آموزش، نگهداری و احتمال خرابی نیز می‌شود. گاهی یک HMI با قیمت اولیه بالاتر، به دلیل قابلیت اطمینان بیشتر و هزینه نگهداری پایین‌تر، در بلندمدت مقرون‌به‌صرفه‌تر خواهد بود. همچنین سازگاری با سیستم موجود می‌تواند از هزینه‌های اضافی جلوگیری کند.

ملاحظات اقتصادی و بازگشت سرمایه

بودجه پروژه محدودیت مهمی در انتخاب نمایشگر عملیاتی ایجاد می‌کند. اما نباید کیفیت را فدای قیمت کرد. ابتدا حداقل مشخصات فنی مورد نیاز را تعیین کنید. سپس در این محدوده، به دنبال بهترین قیمت باشید. پنل اپراتوری های بازسازی شده (Refurbished) می‌توانند گزینه‌ای مقرون‌به‌صرفه باشند. اما باید از سلامت و گارانتی آن‌ها مطمئن شوید.

بازگشت سرمایه (ROI) نیز باید محاسبه شود. واسط انسان و ماشین پیشرفته ممکن است گران‌تر باشد. اما با افزایش بهره‌وری، کاهش خطا و بهبود کیفیت، می‌تواند بازگشت سرمایه خوبی داشته باشد. برای مثال، اینترفیس اپراتور با قابلیت تشخیص سریع خطا می‌تواند زمان توقف تولید را کاهش دهد. این صرفه‌جویی می‌تواند هزینه خرید را جبران کند.

هزینه‌های پنهان نیز مهم هستند. آیا برای نصب HMI جدید نیاز به تغییر در تابلو یا سیم‌کشی دارید؟ آیا پرسنل نیاز به آموزش دارند؟ آیا باید نرم‌افزارهای جانبی خریداری کنید؟ این هزینه‌ها در محاسبات لحاظ شوند. ماکان کنترل با ارائه مشاوره فنی واقع‌بینانه، به شما در تخمین دقیق هزینه‌ها کمک می‌کند.

یکپارچه‌سازی با سیستم‌های موجود و توسعه آینده

HMI انتخاب شده باید با سیستم‌های موجود شما یکپارچه شود. اگر از پی ال سی های خاصی استفاده می‌کنید، مانیتور صنعتی باید با آن‌ها سازگار باشد. همچنین اگر کارت توسعه I/O های خاصی دارید، باید مطمئن شوید که HMI می‌تواند با آن‌ها ارتباط برقرار کند. یکپارچه‌سازی با سوییچ شبکه های موجود نیز مهم است.

توسعه آینده سیستم نیز باید مد نظر قرار گیرد. آیا ممکن است در آینده نیاز به اضافه کردن صفحات بیشتر داشته باشید؟ آیا ممکن است پروتکل ارتباطی سیستم تغییر کند؟ پنل کنترل لمسی انتخاب شده باید امکان توسعه را فراهم کند. برخی رابط گرافیکی اپراتور ها ماژولار هستند. شما می‌توانید در ابتدا ویژگی‌های پایه را خریداری کنید. سپس در صورت نیاز، ماژول‌های جدید اضافه نمایید.

همچنین به قابلیت ارتقای سخت‌افزار و نرم‌افزار توجه کنید. آیا می‌توان حافظه HMI را ارتقا داد؟ آیا می‌توان پردازنده قوی‌تری نصب کرد؟ آیا نرم‌افزار آن به‌روزرسانی‌های منظم دریافت می‌کند؟ این قابلیت‌ها می‌توانند عمر مفید دستگاه را افزایش دهند. برای سیستم‌های در حال رشد، این انعطاف‌پذیری بسیار ارزشمند است.

ارزیابی تأمین‌کنندگان و خدمات پس از فروش

تأمین‌کننده HMI به اندازه خود محصول مهم است. یک تأمین‌کننده معتبر مانند ماکان کنترل، خدمات ارزشمندی ارائه می‌دهد. این خدمات شامل مشاوره فنی، گارانتی معتبر، تحویل به موقع و پشتیبانی پس از فروش است. همچنین دسترسی به قطعات یدکی و تعمیرات تخصصی مهم است. قبل از خرید، سابقه تأمین‌کننده را بررسی کنید.

آموزش نیز بخش مهمی از خدمات است. صفحه نمایش صنعتی پیشرفته ممکن است نیاز به آموزش اپراتورها و مهندسین داشته باشد. تأمین‌کننده باید دوره‌های آموزشی مناسب ارائه دهد. همچنین مستندات فنی کامل به زبان فارسی می‌تواند بسیار مفید باشد.

خدمات نصب و راه‌اندازی نیز ممکن است مورد نیاز باشد. اگر تیم فنی شما تجربه کافی ندارد، استفاده از خدمات نصب حرفه‌ای توصیه می‌شود. این کار از خطاهای پرهزینه جلوگیری می‌کند. همچنین پشتیبانی فنی تلفنی و از راه دور می‌تواند در حل سریع مشکلات مؤثر باشد. برای آشنایی با خدمات ما، صفحه درباره ما را مطالعه فرمایید.

جمع‌بندی: رویکرد سیستماتیک برای انتخاب بهینه

انتخاب تاچ پنل صنعتی مناسب یک فرآیند چندمرحله‌ای است. ابتدا نیازهای پروژه را دقیقاً تحلیل کنید. سپس معیارهای فنی، اقتصادی و محیطی را ارزیابی نمایید. سازگاری با سیستم موجود و قابلیت توسعه آینده را در نظر بگیرید. در نهایت، تأمین‌کننده معتبری را انتخاب کنید که خدمات پشتیبانی کامل ارائه می‌دهد.

یک چک‌لیست عملی می‌تواند مفید باشد. این چک‌لیست شامل اندازه صفحه، فناوری لمسی، پروتکل ارتباطی، شرایط محیطی، بودجه و نیازهای آینده است. با استفاده از این چک‌لیست، می‌توانید گزینه‌های مختلف HMI را مقایسه کنید. این رویکرد سیستماتیک، احتمال خطا را کاهش می‌دهد.

در نهایت، به خاطر داشته باشید که نمایشگر عملیاتی بخشی از یک سیستم بزرگتر است. عملکرد بهینه زمانی حاصل می‌شود که همه اجزا به درستی با هم کار کنند. ماکان کنترل با دیدگاه جامع، می‌تواند در طراحی این سیستم یکپارچه به شما کمک کند. برای دریافت مشاوره تخصصی، از طریق صفحه تماس با ما اقدام فرمایید.

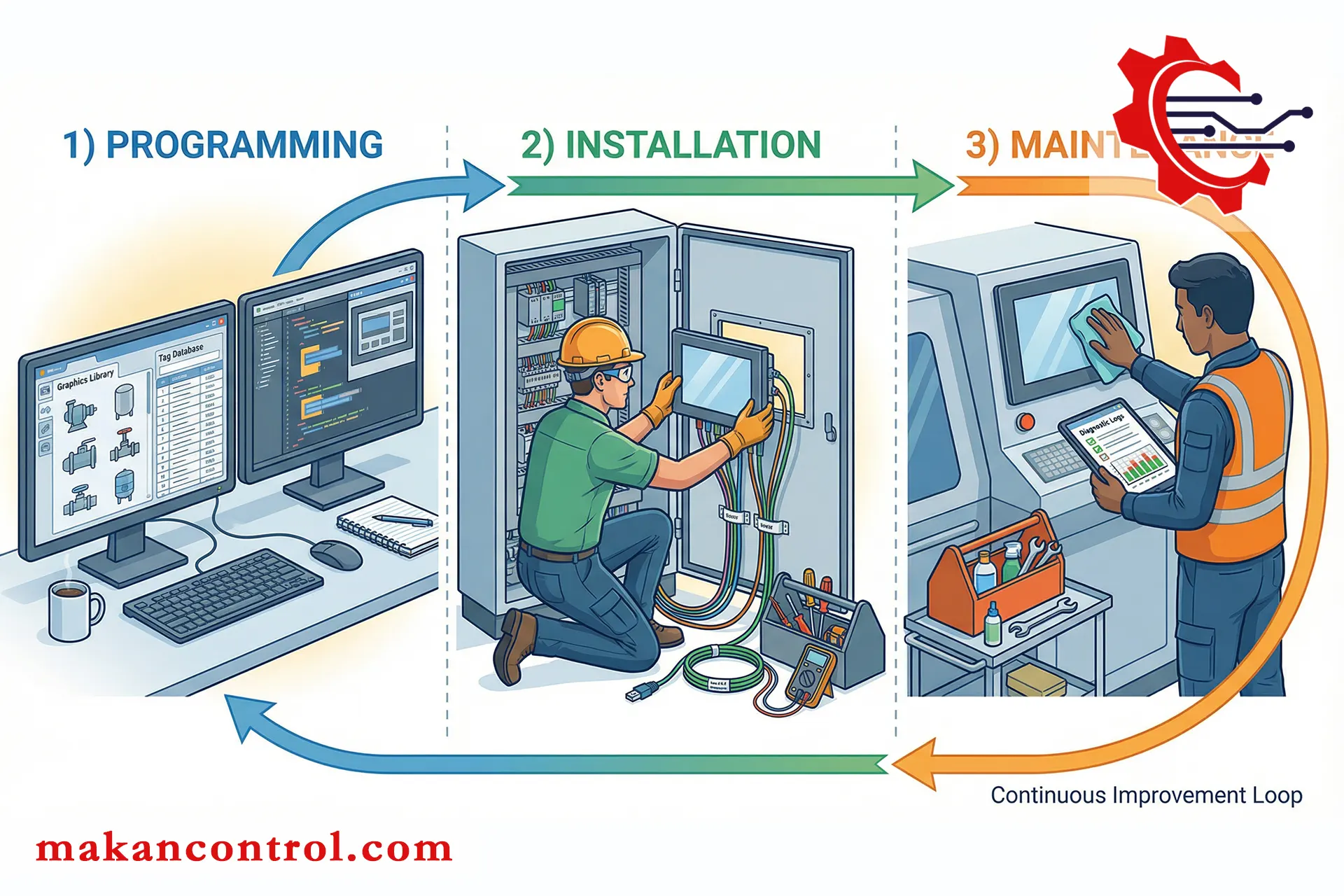

برنامه‌نویسی، نصب و نگهداری HMI

پیاده‌سازی موفق یک رابط انسان و ماشین به سه مرحله اصلی وابسته است: برنامه‌نویسی دقیق، نصب صحیح و نگهداری مستمر. این فصل به ارائه راهنمای عملی برای این فرآیندها می‌پردازد. رعایت این دستورالعمل‌ها نه تنها عملکرد بهینه HMI را تضمین می‌کند، بلکه طول عمر مفید دستگاه را نیز افزایش می‌دهد. این دانش برای مهندسین، تکنسین‌ها و اپراتورهای سیستم‌های اتوماسیون صنعتی ضروری است.

مرحله اول: برنامه‌ریزی و طراحی پروژه HMI

قبل از شروع برنامه‌نویسی صفحه نمایش صنعتی، برنامه‌ریزی دقیق ضروری است. ابتدا نیازهای کاربران نهایی را تحلیل کنید. چه اطلاعاتی باید نمایش داده شود؟ چه کنترل‌هایی لازم است؟ سطوح دسترسی مختلف کاربران را تعریف نمایید. این تحلیل به طراحی ساختار منطقی تاچ پنل صنعتی کمک می‌کند. همچنین استانداردهای گرافیکی سازمان خود را مرور کنید.

نقشه‌برداری از داده‌های پی ال سی نیز مهم است. مشخص کنید کدام متغیرها باید در نمایشگر عملیاتی نمایش داده شوند. نام‌گذاری معنادار و یکپارچه برای این متغیرها انتخاب کنید. این کار برنامه‌نویسی و عیب‌یابی آینده را آسان‌تر می‌کند. همچنین محدودیت‌های HMI از نظر تعداد متغیرها، صفحات و المان‌های گرافیکی را بررسی نمایید.

طراحی وایر فریم (Wireframe) یا طرح اولیه صفحات نیز مفید است. این طرح‌ها چیدمان المان‌ها را قبل از شروع برنامه‌نویسی مشخص می‌کنند. برای پنل اپراتوری های پیچیده، این مرحله زمان زیادی صرفه‌جویی می‌کند. همچنین بازخورد کاربران در این مرحله می‌تواند مشکلات طراحی را قبل از اجرا شناسایی کند. برای مشاوره در طراحی، کارشناسان ماکان کنترل آماده کمک هستند.

مرحله دوم: انتخاب نرم‌افزار و ابزارهای توسعه

انتخاب نرم‌افزار مناسب برای برنامه‌نویسی واسط انسان و ماشین بسیار مهم است. نرم‌افزار باید با مدل HMI انتخابی کاملاً سازگار باشد. اکثر سازندگان، نرم‌افزار اختصاصی برای محصولات خود ارائه می‌دهند. برخی نرم‌افزارها چندین برند را پشتیبانی می‌کنند. قبل از انتخاب، قابلیت‌های نرم‌افزار را ارزیابی کنید.

ویژگی‌های مهم نرم‌افزار شامل کتابخانه غنی از المان‌های گرافیکی، پشتیبانی از انیمیشن، قابلیت شبیه‌سازی آفلاین و پشتیبانی از چند زبان است. همچنین امکان import/export پروژه و سازگاری با سیستم کنترل‌کننده نسخه (Version Control) مفید هستند. اینترفیس اپراتور های پیشرفته نرم‌افزارهای قدرتمندتری دارند.

ابزارهای کمکی نیز مهم هستند. برخی نرم‌افزارها دارای ابزار تبدیل تصاویر به گرافیک‌های بهینه شده هستند. برخی دیگر امکان ایجاد کتابخانه سفارشی را فراهم می‌آورند. همچنین افزونه‌هایی برای گزارش‌گیری پیشرفته یا ارتباط با بانک‌های اطلاعاتی ممکن است موجود باشند. ماکان کنترل در انتخاب نرم‌افزار مناسب شما را راهنمایی می‌کند.

مرحله سوم: طراحی رابط کاربری و اصول ارگونومی

طراحی رابط کاربری HMI بر کارایی اپراتور تأثیر مستقیمی می‌گذارد. اولین اصل، سادگی است. صفحات نباید شلوغ باشند. اطلاعات مهم باید در نگاه اول قابل تشخیص باشد. از رنگ‌ها به صورت معنادار استفاده کنید. قرمز برای هشدار، زرد برای توجه و سبز برای وضعیت عادی استانداردهای رایج هستند.

اصل دوم، ثبات است. المان‌های مشابه در صفحات مختلف باید یک رفتار داشته باشند. موقعیت دکمه‌های مهم در تمام صفحات ثابت بماند. این ثبات به اپراتور کمک می‌کند سریعتر عمل کند. اصل سوم، بازخورد است. هر عمل کاربر باید بازخورد واضحی داشته باشد. فشار دکمه باید با تغییر رنگ یا صدا تأیید شود.

اندازه فونت و المان‌ها نیز مهم است. متن باید از فاصله عملیاتی به راحتی خوانده شود. دکمه‌های لمسی باید به اندازه کافی بزرگ باشند. فاصله بین المان‌ها نیز باید مناسب باشد تا از لمس اشتباه جلوگیری شود. برای مانیتور صنعتی با اندازه‌های مختلف، این اصول باید متناسب تنظیم شوند.

مرحله چهارم: برنامه‌نویسی منطق و پیوند با کنترلر

پس از طراحی گرافیک، نوبت به برنامه‌نویسی منطق پنل کنترل لمسی می‌رسد. ایجاد ارتباط با پی ال سی اولین قدم است. پروتکل ارتباطی را تنظیم کنید. آدرس متغیرهای پی ال سی را به المان‌های HMI پیوند دهید. این پیوندها باید با دقت انجام شوند. خطا در این مرحله می‌تواند باعث نمایش اطلاعات نادرست شود.

برنامه‌نویسی آلارم‌ها نیز بخش مهمی است. شرایط ایجاد آلارم، اولویت و پیام مربوطه را تعریف کنید. همچنین منطق acknowledge کردن آلارم‌ها را برنامه‌ریزی نمایید. رابط گرافیکی اپراتور باید تاریخچه آلارم‌ها را ثبت کند. این تاریخچه برای تحلیل مشکلات آینده ارزشمند است.

ایجاد صفحات پویا نیز ممکن است لازم باشد. برخی صفحات بر اساس وضعیت سیستم یا انتخاب کاربر تغییر می‌کنند. برنامه‌نویسی این منطق نیازمند دقت است. همچنین برنامه‌نویسی سطوح دسترسی کاربران را فراموش نکنید. کاربران مختلف ممکن است دسترسی به صفحات یا کنترل‌های متفاوتی داشته باشند.

مرحله پنجم: نصب فیزیکی و اتصالات

نصب فیزیکی HMI باید با دقت انجام شود. ابتدا محل نصب را بررسی کنید. دسترسی آسان اپراتور، دید خوب به فرآیند و دوری از منابع حرارتی یا لرزشی مهم هستند. اگر صفحه نمایش صنعتی روی ماشین نصب می‌شود، از براکت‌های ضد لرزش استفاده کنید. برای نصب روی تابلو، فضای کافی برای تهویه در نظر بگیرید.

اتصالات الکتریکی نیز مهم هستند. ابتدا برق سیستم را قطع کنید. سپس تاچ پنل صنعتی را به منبع تغذیه مناسب وصل کنید. ولتاژ و جریان منبع تغذیه باید با مشخصات HMI مطابقت داشته باشد. اتصال زمین را نیز فراموش نکنید. این اتصال نویز را کاهش داده و ایمنی را افزایش می‌دهد.

اتصالات ارتباطی نیز باید صحیح انجام شوند. کابل ارتباطی بین نمایشگر عملیاتی و پی ال سی را با دقت وصل کنید. برای ارتباط شبکه، از کابل‌های اترنت صنعتی با شیلد مناسب استفاده نمایید. این کابل‌ها را از مسیرهای پرنویز دور نگه دارید. اگر از سوییچ شبکه استفاده می‌کنید، پیکربندی آن را بررسی کنید.

مرحله ششم: راه‌اندازی و تست جامع

پس از نصب، سیستم را راه‌اندازی کنید. ابتدا فقط پنل اپراتوری را روشن کنید. مطمئن شوید دستگاه به درستی بوت می‌شود. سپس پروژه خود را روی HMI بارگذاری کنید. این کار معمولاً از طریق USB، کارت SD یا شبکه انجام می‌شود. پس از بارگذاری، پروژه را اجرا کنید.

تست عملکرد هر المان را انجام دهید. دکمه‌ها را فشار دهید. مقادیر نمایش داده شده را با مقادیر واقعی در پی ال سی مقایسه کنید. اگر واسط انسان و ماشین به کارت توسعه I/O متصل است، تست این ارتباط نیز مهم است. همچنین عملکرد آلارم‌ها را آزمایش کنید. شرایط ایجاد آلارم را شبیه‌سازی نمایید.

تست در شرایط واقعی نیز ضروری است. سیستم را تحت بار واقعی آزمایش کنید. عملکرد اینترفیس اپراتور در شرایط عادی و اضطراری را بررسی نمایید. همچنین تست کاربری با حضور اپراتورهای واقعی می‌تواند مشکلات طراحی را شناسایی کند. پس از موفقیت‌آمیز بودن تمام تست‌ها، سیستم را به بهره‌برداری کامل بسپارید.

مرحله هفتم: آموزش اپراتورها و کاربران

آموزش کاربران نهایی HMI برای موفقیت پروژه حیاتی است. ابتدا راهنمای کاربری ساده و واضح تهیه کنید. این راهنما باید شامل توضیح صفحات اصلی، معنی آلارم‌ها و روش انجام عملیات معمول باشد. برای مانیتور صنعتی پیچیده، راهنمای جداگانه برای سطوح مختلف کاربران ممکن است لازم باشد.

جلسات آموزش عملی برگزار کنید. اپراتورها باید با پنل کنترل لمسی کار کنند. سناریوهای مختلف را تمرین نمایند. همچنین روش پاسخ به آلارم‌های متداول را بیاموزند. اگر رابط گرافیکی اپراتور دارای سطوح دسترسی است، مدیریت کاربران و رمزهای عبور نیز باید آموزش داده شود.

آموزش عیب‌یابی اولیه نیز مفید است. اپراتورها باید بتوانند مشکلات ساده مانند ارتباط قطع شده یا نمایش نادرست داده را تشخیص دهند. همچنین روش ریست کردن دستگاه در صورت قفل کردن را بیاموزند. این آموزش‌ها زمان توقف سیستم را کاهش می‌دهند. ماکان کنترل دوره‌های آموزشی برای کاربران ارائه می‌دهد.

مرحله هشتم: نگهداری پیشگیرانه و نظارت مستمر

نگهداری منظم HMI طول عمر آن را افزایش می‌دهد. نظارت بر دمای کار دستگاه بخشی از این نگهداری است. دمای بالا می‌تواند نشانه‌ای از مشکل در تهویه یا overload سیستم باشد. همچنین وضعیت صفحه نمایش را به طور دوره‌ای بررسی کنید. خط و خش یا کاهش حساسیت لمسی تعمیر دارد.

تمیز کردن صفحه نمایش صنعتی نیز مهم است. از پارچه نرم و غیر ساینده استفاده کنید. برای لکه‌های سخت، از محلول‌های تمیزکننده مخصوص صفحات LCD استفاده نمایید. از مواد شیمیایی قوی یا پارچه‌های زبر خودداری کنید. همچنین ونت‌های دستگاه را از گرد و غبار پاک نگه دارید.

بررسی اتصالات نیز باید دوره‌ای انجام شود. اتصالات سیمی ممکن است به مرور زمان شل شوند. این شل شدن می‌تواند باعث قطعی متناوب یا نویز شود. همچنین کابل‌های ارتباطی را بررسی کنید. آسیب فیزیکی به این کابل‌ها می‌تواند ارتباط را مختل کند. برای اتوماسیون صنعتی پایدار، این بازرسی‌ها ضروری هستند.

مرحله نهم: عیب‌یابی مشکلات متداول

حتی با نصب و برنامه‌نویسی دقیق، تاچ پنل صنعتی ممکن است با مشکلاتی مواجه شود. یکی از رایج‌ترین مشکلات، عدم ارتباط با کنترلر است. دلایل این مشکل می‌تواند متنوع باشد. تنظیمات پروتکل نادرست، آدرس IP اشتباه یا کابل ارتباطی آسیب دیده از جمله این دلایل هستند.

برای عیب‌یابی، ابتدا چراغ‌های نشانگر روی نمایشگر عملیاتی را بررسی کنید. چراغ Power نشان‌دهنده تأمین صحیح برق است. چراغ Communication نشان‌دهنده ارتباط با کنترلر است. اگر این چراغ روشن نیست، تنظیمات ارتباطی را بررسی کنید. سپس با پینگ کردن آدرس IP از کامپیوتر، اتصال شبکه را تست نمایید.

مشکل دیگر، صفحه لمسی پاسخ نمی‌دهد است. این مشکل می‌تواند ناشی از کالیبراسیون نادرست، آسیب فیزیکی یا مشکل نرم‌افزاری باشد. ابتدا دستگاه را ریست کنید. اگر مشکل حل نشد، کالیبراسیون لمسی را انجام دهید. در صورت ادامه مشکل، ممکن است نیاز به تعمیر سخت‌افزاری باشد. برای تعمیرات تخصصی، با ماکان کنترل تماس بگیرید.

مرحله دهم: به‌روزرسانی و توسعه پروژه

با گذشت زمان، ممکن است نیاز به توسعه پنل اپراتوری داشته باشید. اضافه کردن صفحات جدید، نمایش متغیرهای اضافی یا تغییر منطق کنترلی از جمله این نیازها هستند. قبل از هر تغییری، از پروژه موجود backup بگیرید. سپس تغییرات را در محیط آزمایشی تست کنید. پس از اطمینان از عملکرد صحیح، تغییرات را روی سیستم اصلی اعمال نمایید.

به‌روزرسانی نرم‌افزار واسط انسان و ماشین نیز ممکن است لازم باشد. سازندگان به طور مرتب نسخه‌های جدیدی با رفع اشکال و ویژگی‌های جدید منتشر می‌کنند. قبل از به‌روزرسانی، release notes را مطالعه کنید. مطمئن شوید به‌روزرسانی مزایایی برای سیستم شما دارد. همچنین compatibility با کنترلر و سایر تجهیزات را بررسی نمایید.

توسعه برای پلتفرم‌های جدید نیز ممکن است مورد نیاز باشد. امروزه بسیاری از اینترفیس اپراتور ها امکان دسترسی از طریق تبلت یا گوشی هوشمند را فراهم می‌آورند. توسعه اپلیکیشن موبایل برای سیستم شما می‌تواند انعطاف‌پذیری را افزایش دهد.

جمع‌بندی: چرخه عمر موفق HMI

پیاده‌سازی موفق مانیتور صنعتی یک فرآیند چرخه‌ای است. از برنامه‌ریزی و طراحی شروع می‌شود. سپس برنامه‌نویسی و نصب انجام می‌گردد. پس از راه‌اندازی، آموزش و نگهداری اهمیت پیدا می‌کند. در نهایت، به‌روزرسانی و توسعه، سیستم را همگام با نیازهای در حال تغییر نگه می‌دارد. هر مرحله به دقت و تخصص نیاز دارد.

رعایت استانداردهای صنعتی در تمام مراحل مهم است. همچنین مستندسازی دقیق تمام تغییرات و تنظیمات ضروری است. این مستندات برای عیب‌یابی آینده، آموزش پرسنل جدید و توسعه سیستم ارزشمند هستند. پنل کنترل لمسی تنها زمانی به حداکثر پتانسیل خود می‌رسد که به درستی برنامه‌ریزی، نصب و نگهداری شود.

نتیجه‌گیری و جمع‌بندی نهایی

سفر آموزشی ما در دنیای HMI به نقطه پایانی خود می‌رسد. در طول این فصول، از مفاهیم پایه‌ای رابط انسان و ماشین تا پیچیده‌ترین مباحث انتخاب، برنامه‌نویسی و نگهداری را بررسی کردیم. اکنون زمان جمع‌بندی نهایی و ترسیم نقشه راه عملی است. صفحه نمایش صنعتی امروزه نه تنها یک ابزار نمایش اطلاعات، بلکه یک جزء استراتژیک در معماری اتوماسیون صنعتی هوشمند به شمار می‌رود.

مروری بر مهم‌ترین یافته‌ها

در این مجموعه آموختیم که تاچ پنل صنعتی پل ارتباطی حیاتی بین اپراتور و سیستم‌های کنترل پیچیده است. این نمایشگر عملیاتی با تبدیل داده‌های فنی به اطلاعات قابل فهم، تصمیم‌گیری سریع و دقیق را ممکن می‌سازد. انواع مختلف HMI—از دستگاه‌های کامپکت کوچک تا پنل‌های بزرگ اتاق کنترل—پاسخگوی نیازهای متنوع صنایع هستند.

استانداردها و پروتکل‌های ارتباطی، زبان مشترک پنل اپراتوری با سیستم کنترل هستند. از پروتکل‌های سریال قدیمی تا اترنت صنعتی پیشرفته، هر کدام جایگاه خاص خود را دارند. انتخاب HMI مناسب نیازمند تحلیل دقیق نیازهای پروژه، شرایط محیطی و قابلیت توسعه آینده است. برنامه‌نویسی و نصب صحیح نیز کلید عملکرد بهینه این تجهیزات است.

نقشه راه چهار مرحله‌ای برای پیاده‌سازی موفق

برای تبدیل دانش به عمل، این نقشه راه عملی را دنبال کنید:

مرحله اول: تحلیل و طراحی
نیازهای عملیاتی و محیطی سیستم خود را دقیقاً تحلیل کنید. نوع اطلاعات نمایشی، تعداد کاربران، شرایط نصب و محدودیت‌های بودجه را مشخص نمایید. بر اساس این تحلیل، مشخصات فنی واسط انسان و ماشین مورد نیاز را تعیین کنید. برای دریافت مشاوره در این مرحله، کارشناسان ماکان کنترل آماده کمک هستند.

مرحله دوم: انتخاب و تأمین
اینترفیس اپراتور مناسب را با در نظر گرفتن سازگاری با سیستم موجود انتخاب کنید. اندازه صفحه، فناوری لمسی، پروتکل ارتباطی و قابلیت‌های نرم‌افزاری معیارهای مهم انتخاب هستند. از تأمین‌کننده معتبری که خدمات پس از فروش مطمئن ارائه می‌دهد، خرید کنید. ماکان کنترل با سال‌ها تجربه، گزینه‌ای مطمئن برای تأمین HMI با کیفیت است.

مرحله سوم: اجرا و راه‌اندازی
برنامه‌نویسی، نصب فیزیکی و پیکربندی مانیتور صنعتی را طبق دستورالعمل‌های اصولی انجام دهید. تست‌های جامع قبل از راه‌اندازی کامل ضروری هستند. آموزش پرسنل بهره‌بردار و نگهدار نیز در این مرحله اهمیت ویژه‌ای دارد. مستندسازی دقیق تمام مراحل، سرمایه‌ای برای نگهداری و توسعه آینده است.

مرحله چهارم: نظارت و بهینه‌سازی
پس از راه‌اندازی، عملکرد پنل کنترل لمسی را به طور مستمر پایش کنید. از داده‌های جمع‌آوری شده برای بهینه‌سازی فرآیندها استفاده نمایید. به‌روزرسانی‌های نرم‌افزاری و سخت‌افزاری را به موقع انجام دهید. رابط گرافیکی اپراتور را به عنوان بخشی از استراتژی تحول دیجیتال سازمان در نظر بگیرید.

توصیه‌های کلیدی برای تصمیم‌گیرندگان

اگر در آستانه انتخاب HMI هستید، این نکات را مد نظر قرار دهید:

آینده‌نگری را فراموش نکنید. صنعت به سرعت در حال تحول است. صفحه نمایش صنعتی انتخاب شده باید قابلیت یکپارچه‌سازی با فناوری‌های نوظهور مانند IIoT و هوش مصنوعی را داشته باشد. سرمایه‌گذاری روی HMI با قابلیت‌های ارتباطی پیشرفته و پردازشی، از هزینه‌های ارتقای آینده می‌کاهد.

کیفیت را فدای قیمت نکنید. تاچ پنل صنعتی با کیفیت پایین ممکن است در کوتاه‌مدت ارزان‌تر باشد. اما خرابی‌های مکرر، زمان‌های توقف تولید و هزینه‌های تعمیر می‌توانند در بلندمدت بسیار پرهزینه‌تر باشند. انتخاب برندهای معتبر با گواهی‌های بین‌المللی، ریسک‌پذیری سیستم را کاهش می‌دهد.

پشتیبانی فنی محلی را جدی بگیرید. دسترسی به خدمات پس از فروش، قطعات یدکی و مشاوره فنی به موقع، برای ادامه کار حیاتی است. ماکان کنترل با شبکه گسترده پشتیبانی در ایران، همراه مطمئنی برای پروژه‌های شماست. برای آشنایی با خدمات ما، صفحه درباره ما را مطالعه فرمایید.

چشم‌انداز آینده: HMI در عصر صنعت ۴.۰

آینده نمایشگر عملیاتی در همگرایی با چند روند کلیدی شکل می‌گیرد. اولین روند، هوشمندی بیشتر در لبه شبکه است. پنل اپراتوری های آینده نه تنها داده نمایش می‌دهند، بلکه تحلیل و تصمیم‌گیری محلی نیز انجام خواهند داد. این امر وابستگی به ارتباط مرکزی را کاهش داده و مقاومت سیستم را افزایش می‌دهد.

روند دوم، یکپارچه‌سازی عمودی کامل است. واسط انسان و ماشین به پلی تبدیل خواهد شد که داده‌های عملیاتی را مستقیماً به سیستم‌های ERP و MES می‌رساند. پروتکل‌هایی مانند OPC UA این یکپارچه‌سازی را تسهیل می‌کنند. روند سوم، تمرکز بر تجربه کاربری است. اینترفیس اپراتور های آینده با رابط‌های طبیعی‌تر و شخصی‌سازی‌شده کارایی اپراتورها را به حداکثر می‌رسانند.

این تحولات نیازمند سرمایه‌گذاری در دانش و مهارت است. آموزش مستمر پرسنل فنی، بهره‌گیری از جدیدترین فناوری‌ها را امکان‌پذیر می‌سازد.

سخن پایانی: همراهی در مسیر تحول صنعتی

HMI نمادی از ارتباط هوشمند انسان و فناوری در اتوماسیون صنعتی است. این تجهیزات پیشرفته، تأثیر عمیقی بر بهره‌وری، ایمنی و کیفیت سیستم‌های تولیدی می‌گذارند. انتخاب و پیاده‌سازی صحیح آن‌ها، سرمایه‌گذاری هوشمندانه‌ای برای آینده هر واحد صنعتی است.

صنعت ایران در آستانه تحولی بزرگ قرار دارد. حرکت به سوی صنایع هوشمند نیازمند ابزارها و دانش مناسب است. مانیتور صنعتی یکی از این ابزارهای کلیدی است. اما ابزار به تنهایی کافی نیست. همراهی متخصصانی که هم دانش فنی و هم تجربه عملی دارند، تفاوت بین موفقیت و شکست را ایجاد می‌کند.

ماکان کنترل با افتخار، خود را بیش از یک فروشنده محصول، شریک راهبردی مشتریانش می‌داند. از مشاوره اولیه تا طراحی، تأمین، نصب و پشتیبانی، در تمام مراحل همراه شما هستیم. تعهد ما ارائه راهکارهای جامع و عملی برای چالش‌های اتوماسیون صنعتی است. برای آشنایی با نمونه پروژه‌های موفق، مقالات سایت ما را مطالعه فرمایید.

گام بعدی را بردارید

مطالعه این مقاله پایان کار نیست، بلکه آغاز تصمیم‌گیری آگاهانه است. اگر سیستم کنترلی شما نیاز به به‌روزرسانی دارد، یا به فکر بهبود ارتباط اپراتور با فرآیند هستید، زمان اقدام است. پنل کنترل لمسی مدرن می‌تواند راه‌حلی کارآمد برای شما باشد.

برای برداشتن اولین گام، با کارشناسان ماکان کنترل تماس بگیرید. آن‌ها پس از شنیدن نیازهای شما، بهترین راهکار را پیشنهاد خواهند داد. برای تماس، از صفحه تماس با ما استفاده کنید. همچنین برای مشاهده انواع HMI و تجهیزات مرتبط، به صفحه فروشگاه مراجعه فرمایید.

در مسیر تحول دیجیتال، هیچ کسب‌وکاری به تنهایی موفق نمی‌شود. همکاری، دانش‌افزایی و انتخاب راهکارهای اثبات‌شده کلید موفقیت هستند. ماکان کنترل متعهد است در این مسیر همراه شما باشد. آینده‌ای پر از نوآوری و رشد برای صنعت ایران آرزومندیم. رعایت قوانین و مقررات سایت و استانداردهای حرفه‌ای، اساس این همراهی است.
