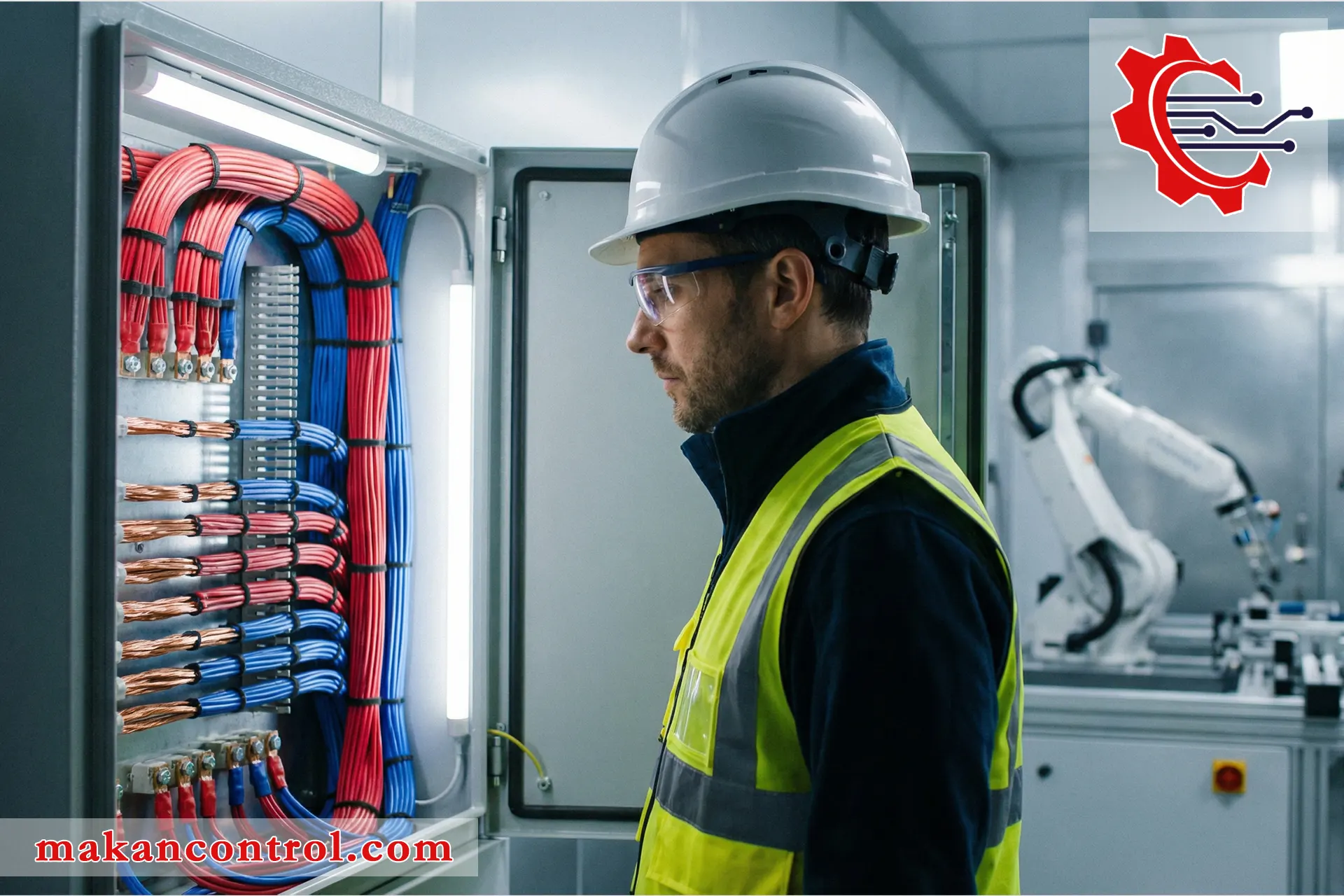

قلب تپنده سیستم‌های صنعتی مدرن

در دنیای پیچیده اتوماسیون صنعتی و سیستم‌های کنترل پیشرفته، سیم و کابل مفتولی به عنوان رگ‌های حیاتی انتقال انرژی و سیگنال عمل می‌کنند. این کابل‌های مستحکم که با نام‌های تخصصی مانند کابل تک‌مفتولی یا هادی یکپارچه نیز شناخته می‌شوند، پایه‌ای اساسی برای ایجاد زیرساخت‌های الکتریکی مطمئن در صنایع مختلف تشکیل می‌دهند. در حوزه تخصصی اتوماسیون صنعتی که سایت ماکان کنترل در آن فعالیت می‌کند، انتخاب صحیح این نوع سیم‌ها می‌تواند تفاوت بین عملکرد روان و اختلالات پرهزینه باشد.

تاریخچه استفاده از سیم‌های مفتولی به روزهای ابتدایی صنعت برق بازمی‌گردد، اما امروزه با پیشرفت‌های چشمگیر در مواد و فناوری‌های تولید، این محصولات تحول اساسی یافته‌اند. از کارخانه‌های بزرگ تولیدی تا سیستم‌های ابزار دقیق حساس، کابل‌های صلب نقش غیرقابل انکاری در انتقال مطمئن جریان برق و داده‌ها ایفا می‌کنند. این تحولات باعث شده است که مهندسان و متخصصان صنعت، توجه ویژه‌ای به مشخصات فنی و کیفیت این محصولات داشته باشند.

اهمیت انتخاب آگاهانه

انتخاب مناسب سیم خشک یا همان کابل مفتولی، تنها به معنای خرید یک محصول نیست؛ بلکه سرمایه‌گذاری بر روی ایمنی، قابلیت اطمینان و بهره‌وری سیستم‌های صنعتی است. در بسیاری از موارد، استفاده نادرست از این کابل‌ها یا انتخاب انواع نامناسب، منجر به کاهش بازدهی انرژی، افزایش خطرات ایمنی و حتی توقف خطوط تولید می‌شود. به همین دلیل، درک عمیق ویژگی‌ها، کاربردها و محدودیت‌های این محصولات برای هر متخصص فعال در زمینه برق صنعتی ضروری است.

سایت تخصصی ماکان کنترل با درک این نیاز حیایی، تلاش می‌کند اطلاعات جامع و کاربردی را در اختیار جامعه مهندسی کشور قرار دهد. ما معتقدیم که آگاهی فنی صحیح، اولین قدم برای ایجاد صنعتی مستحکم و پیشرو است. در همین راستا، این مقاله به طور تخصصی به بررسی ابعاد مختلف سیم و کابل مفتولی خواهد پرداخت.

ارتباط با حوزه‌های تخصصی

مقاله حاضر تنها بخشی از محتوای تخصصی است که در مقالات آموزشی سایت ماکان کنترل ارائه می‌شود. این سایت به عنوان مرجعی تخصصی در زمینه اتوماسیون صنعتی، برق صنعتی و ابزار دقیق، همواره تلاش می‌کند تا دانش فنی روز دنیا را در اختیار متخصصان ایرانی قرار دهد. برای آشنایی بیشتر با فعالیت‌ها و خدمات ما، می‌توانید بخش درباره ما را مطالعه نمایید.

شایان ذکر است که تمام اطلاعات فنی ارائه شده در این مقاله، مطابق با آخرین استانداردهای بین‌المللی و بر اساس تجربیات عملی تیم متخصص ماکان کنترل تهیه شده است. ایمنی و کارایی همیشه اولویت اصلی در انتخاب تجهیزات صنعتی بوده و این اصل در تمام بخش‌های این مطلب رعایت شده است.

هدفی فراتر از معرفی محصول

هدف این محتوا صرفاً معرفی یک محصول خاص نیست؛ بلکه قصد داریم چارچوبی علمی برای درک نقش حیاتی سیم و کابل مفتولی در سیستم‌های صنعتی ارائه دهیم. امیدواریم این اطلاعات به مهندسان، مدیران فنی و خریداران کمک کند تا تصمیم‌گیری‌های آگاهانه‌تری داشته باشند. برای دریافت مشاوره تخصصی یا مشاهده محصولات مرتبط، می‌توانید از بخش فروشگاه و تماس با ما استفاده نمایید.

در نهایت، توجه به این نکته ضروری است که رعایت قوانین و مقررات سایت و استانداردهای ملی و بین‌المللی در انتخاب و استفاده از تمام تجهیزات صنعتی، از جمله کابل‌های مفتولی، امری غیرقابل اجتناب است. با هم در این سفر علمی همراه شویم تا عمق اهمیت این قطعه به ظاهر ساده، اما حیاتی را درک کنیم.

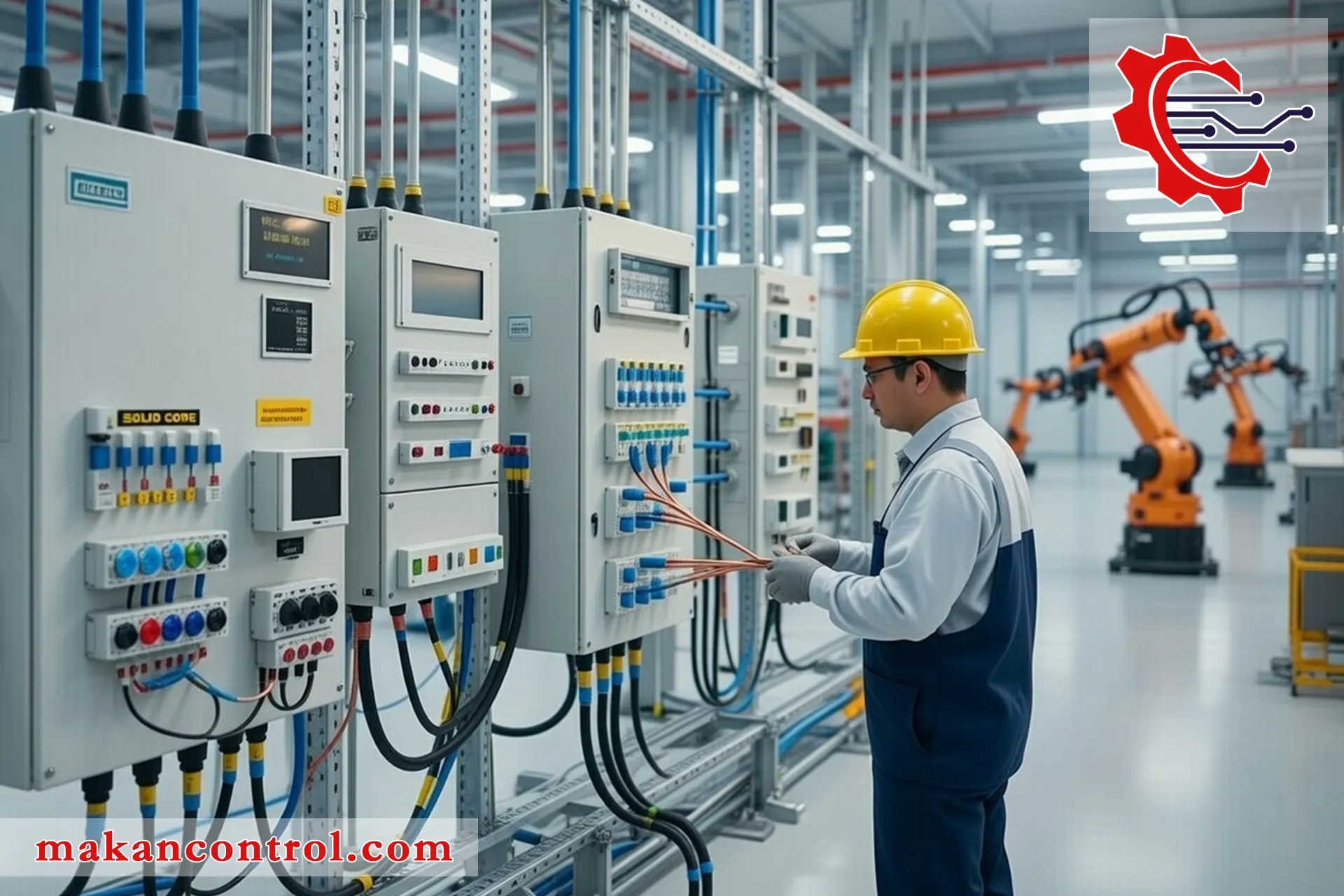

سیم و کابل مفتولی چیست؟ - تعریف علمی و کاربردهای بنیادین

تعریف فنی هادی مفتولی

سیم و کابل مفتولی که در اصطلاح فنی به آن "Solid Conductor" یا هادی جامد می‌گویند، به نوعی از هادی الکتریکی اشاره دارد که از یک رشته سیم تک‌پارچه و یکدست تشکیل شده است. این برخلاف سیم و کابل افشان است که از چندین رشته نازک به هم تابیده تشکیل می‌شود. این ساختار یکپارچه، ویژگی‌های الکتریکی و مکانیکی متمایزی به محصول می‌بخشد که آن را برای کاربردهای خاص در صنعت مناسب می‌سازد.

از دیدگاه فنی، کابل تک‌مفتولی معمولاً از مس با خلوص بالا (معمولاً 99.9%) یا آلومینیوم تولید می‌شود. یکپارچگی ساختاری این هادی، مقاومت الکتریکی پایین‌تری در فرکانس‌های پایین ایجاد می‌کند که این ویژگی در انتقال توان الکتریکی با جریان بالا بسیار حیاتی است. همین مشخصه باعث شده است تا این نوع سیم‌ها در اتوماسیون صنعتی جایگاه ویژه‌ای پیدا کنند.

ساختار درونی و لایه‌بندی

هسته مرکزی: قلب کابل مفتولی

هسته اصلی این کابل‌ها از یک مقطع گرد توپر تشکیل شده که ممکن است از مس آنیل شده، آلومینیوم یا در برخی موارد خاص از آلیاژهای رسانای دیگر ساخته شود. انتخاب جنس هسته بستگی به کاربرد نهایی دارد:

• مس: رسانایی عالی، انعطاف‌پذیری مناسب و مقاومت در برابر خوردگی

• آلومینیوم: سبک‌وزن و اقتصادی‌تر اما با رسانایی کمتر

• آلیاژهای مس: برای بهبود خاصیت مکانیکی یا مقاومت حرارتی

لایه عایق: محافظ حیاتی

در مرحله بعد، لایه عایق دور هادی قرار می‌گیرد. جنس این عایق بسته به کاربرد می‌تواند PVC، XLPE، روکش لاستیکی یا مواد خاص دیگر باشد. ضخامت و جنس عایق بر اساس ولتاژ نامی کابل و شرایط محیطی تعیین می‌شود. برای آشنایی با انواع دیگر کابل‌ها می‌توانید به صفحه کابل کنترل در سایت ما مراجعه کنید.

لایه‌های حفاظتی اضافی

در برخی کاربردهای خاص، لایه‌های اضافی به کابل اضافه می‌شوند:

• زره فولادی (در کابل آرموردار)

• شیلد (در کابل شیلددار)

• روکش مقاوم در برابر عوامل شیمیایی

• عایق ضد آتش

انواع استانداردهای بین‌المللی

استاندارد IEC 60228

این استاندارد بین‌المللی، طبقه‌بندی هادی‌های مورد استفاده در کابل‌های عایق‌دار را تعریف می‌کند. بر اساس این استاندارد، هادی کلاس ۱ (کلاس A) به هادی‌های مفتولی اشاره دارد. مشخصات فنی دقیق شامل مقاومت الکتریکی، قطر اسمی و تلرانس‌های مجاز در این سند تعیین شده‌اند.

استاندارد ملی ایران (ISIRI)

سازمان ملی استاندارد ایران نیز استانداردهای معادل و بومی‌شده‌ای را برای سیم و کابل منتشر کرده است. رعایت این استانداردها برای محصولات تولید داخل یا وارداتی الزامی است. مهندسان و خریداران می‌توانند برای اطلاعات تکمیلی به بخش مقالات آموزشی سایت مراجعه کنند.

استانداردهای ویژه صنعتی

برخی صنایع خاص استانداردهای ویژه‌ای دارند:

• استاندارد نفت و گاز (API, IEEE 1580)

• استانداردهای راه‌آهن (EN 50264)

• استانداردهای کشتی‌سازی (IEC 60092)

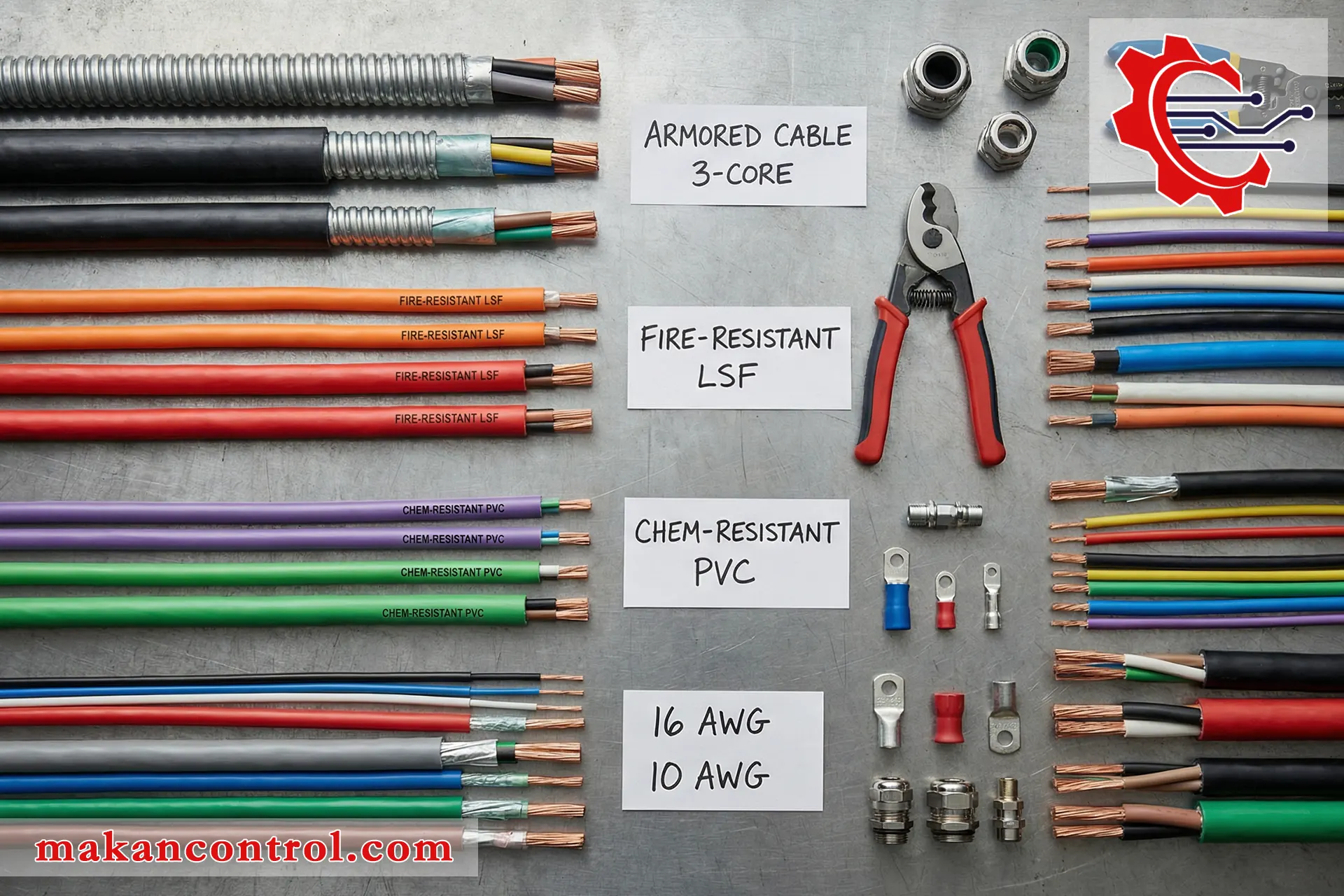

مقایسه با سایر انواع سیم‌کابل

تفاوت با سیم افشان

سیم و کابل مفتولی در مقایسه با سیم و کابل افشان دارای مزایا و معایب مشخصی است. از نظر رسانایی الکتریکی در فرکانس پایین، کابل مفتولی عملکرد بهتری دارد. اما در فرکانس‌های بالا به دلیل اثر سطحی (Skin Effect)، این مزیت کاهش می‌یابد. از نظر انعطاف‌پذیری، سیم افشان بسیار انعطاف‌پذیرتر است و برای کاربردهای متحرک مناسب‌تر می‌باشد.

تفاوت با کابل‌های تخصصی

هر یک از کابل‌های تخصصی مانند کابل مخابراتی و هوایی یا کابل آنتن ساختار و کاربرد خاص خود را دارند. انتخاب بین این انواع بستگی کامل به نیاز پروژه دارد. مشاوران فنی ماکان کنترل می‌توانند در انتخاب مناسب‌ترین نوع راهنمایی‌های لازم را ارائه دهند.

ویژگی‌های الکتریکی کلیدی

مقاومت الکتریکی پایین

به دلیل سطح مقطع یکپارچه و عدم وجود فضای خالی بین رشته‌ها، کابل صلب مقاومت الکتریکی کمتری در جریان مستقیم (DC) و جریان متناوب با فرکانس پایین (AC پایین) دارد. این ویژگی در انتقال توان با اتلاف انرژی کم بسیار مهم است.

ظرفیت جریان مجاز (Ampacity)

ظرفیت جریان مجاز کابل‌های مفتولی معمولاً برای نصب ثابت در داکت یا مستقیماً در خاک محاسبه می‌شود. این ظرفیت تحت تأثیر عوامل مختلفی قرار دارد:

• دمای محیط نصب

• تعداد کابل‌های مجاور

• روش نصب (هوایی، زیرزمینی، در داکت)

• نوع عایق به کار رفته

افت ولتاژ قابل محاسبه

به دلیل ساختار یکنواخت، محاسبه افت ولتاژ در سیم خشک ساده‌تر و قابل پیش‌بینی‌تر است. این ویژگی در طراحی سیستم‌های حساس ابزار دقیق که به دقت اندازه‌گیری بالا نیاز دارند، اهمیت ویژه‌ای پیدا می‌کند.

کاربردهای سنتی و مدرن

کاربردهای اولیه تاریخی

در گذشته از سیم‌های مفتولی عمدتاً در:

• سیم‌کشی داخلی ساختمان‌های مسکونی و تجاری

• شبکه‌های توزیع برق شهری

• سیستم‌های روشنایی اولیه

• استفاده می‌شد.

تحولات کاربرد در صنعت مدرن

امروزه با پیشرفت فناوری، کاربردهای هادی مسی جامد گسترش یافته است:

• سیستم‌های زمین‌ایمن (Grounding) در صنایع

• باس‌بارها (Busbars) در تابلوهای برق

• اتصالات ثابت در ماشین‌آلات صنعتی

• سیستم‌های انتقال سیگنال‌های آنالوگ با دقت بالا

نکات مهم در شناسایی کیفیت

علائم ظاهری کابل مرغوب

• سطح هادی صاف و یکدست

• رنگ مس یکنواخت و بدون اکسیداسیون

• عایق با ضخامت یکنواخت در تمام طول

• نشانه‌گذاری واضح و خوانا بر روی عایق

• بسته‌بندی مناسب و حفاظت شده

آزمون‌های کیفیت سنجی

پیش از استفاده، انجام برخی آزمون‌های ساده توصیه می‌شود:

• اندازه‌گیری مقاومت الکتریکی با اهم‌متر

• بررسی یکنواختی قطر با کولیس

• تست استقامت عایق با میگر

• بررسی انعطاف‌پذیری در حد استاندارد

برای مشاهده محصولات مرتبط و دریافت مشخصات فنی دقیق، می‌توانید از بخش فروشگاه سایت ماکان کنترل بازدید کنید. همچنین برای سؤالات تخصصی، تیم پشتیبانی فنی ما از طریق صفحه تماس با ما آماده ارائه راهنمایی است.

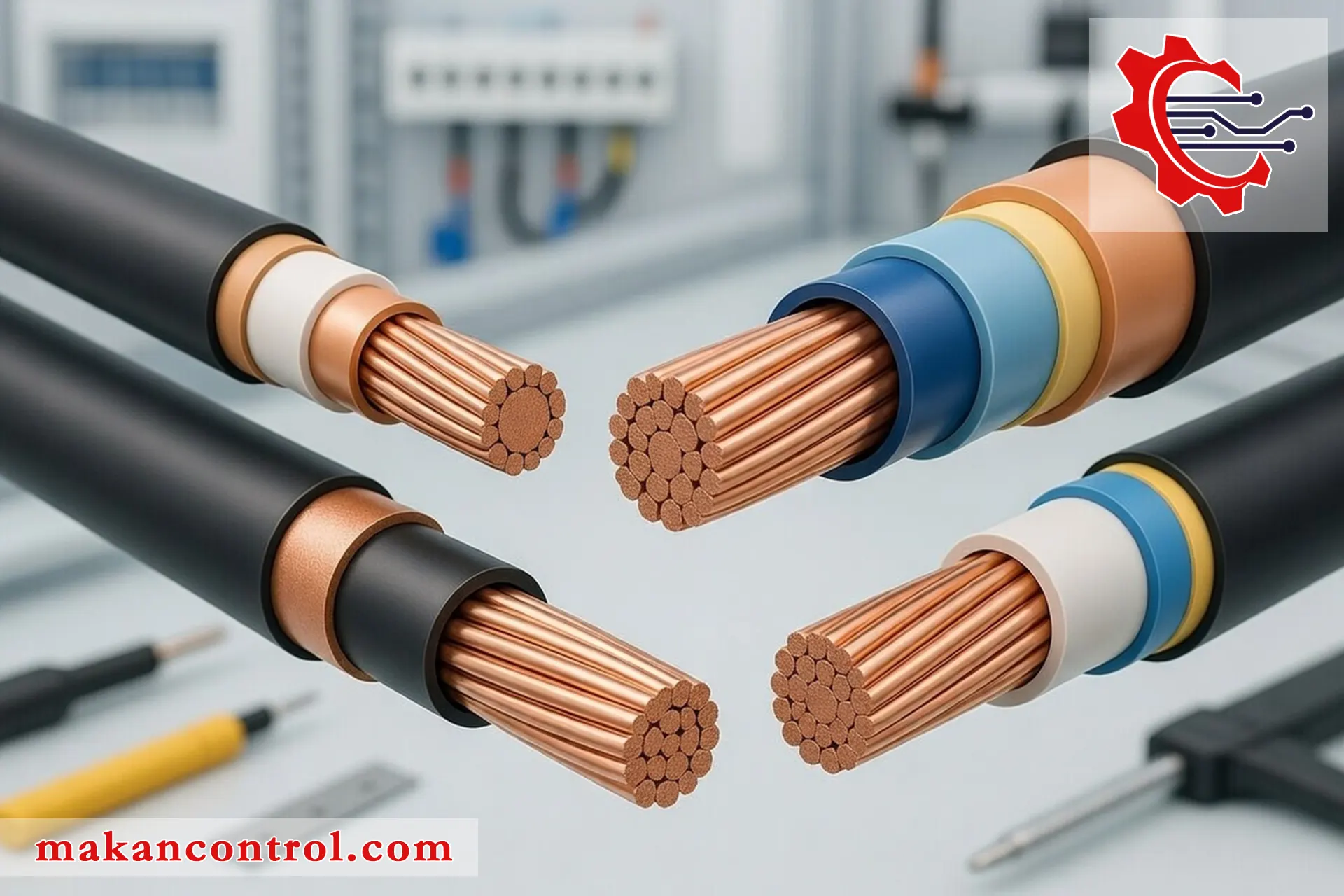

انواع سیم و کابل مفتولی - طبقه‌بندی تخصصی برای کاربردهای صنعتی

دسته‌بندی بر اساس جنس هادی: انتخاب ماده اولیه

سیم مفتول مسی: استاندارد طلایی صنعت

سیم و کابل مفتولی با هادی مسی، پرکاربردترین نوع در صنایع به شمار می‌رود. مس با رسانایی الکتریکی عالی (تقریباً 100% IACS) و مقاومت مکانیکی خوب، انتخاب اول برای اکثر پروژه‌های برق صنعتی است. این نوع خود به دسته‌های فرعی تقسیم می‌شود:

• مس آنیل شده نرم: برای کاربردهای عمومی که نیاز به انعطاف‌پذیری نسبی دارند

• مس سخت کشیده شده: برای کاربردهای ثابت که استحکام مکانیکی اولویت دارد

• مس با پوشش قلع: برای جلوگیری از اکسیداسیون در محیط‌های مرطوب

• مس با پوشش نقره: برای کاربردهای فرکانس بالا و محیط‌های خاص

کابل مفتولی آلومینیومی: جایگزین اقتصادی

هادی آلومینیومی حدود 61% رسانایی مس را دارد اما با وزن کمتر و قیمت پایین‌تر. این نوع برای خطوط انتقال هوایی و کاربردهایی که وزن عامل مهمی است، مناسب می‌باشد. نکته حیاتی در استفاده از کابل آلومینیومی مفتولی، اتصالات صحیح و جلوگیری از خوردگی گالوانیک است.

آلیاژهای خاص: راه‌حل‌های تخصصی

برای شرایط خاص، آلیاژهای مختلفی استفاده می‌شوند:

• آلیاژ مس-نقره: مقاومت حرارتی بالا

• آلیاژ مس-کادمیم: استحکام مکانیکی عالی

• آلیاژ آلومینیوم-منیزیم-سیلیسیم: ترکیب سبکی و استحکام

طبقه‌بندی بر اساس سطح مقطع و قطر

مقاطع استاندارد طبق IEC 60228

سطح مقطع سیم خشک بر حسب میلی‌متر مربع استانداردسازی شده است. این استاندارد از 0.5 میلی‌متر مربع شروع شده و تا مقاطع بزرگ ادامه دارد:

مقاطع رایج در صنعت:

• مقاطع کوچک (تا 6mm²): برای سیگنال‌های ابزار دقیق و مدارهای کنترل

• مقاطع متوسط (10-35mm²): برای تابلوهای برق و توزیع داخلی

• مقاطع بزرگ (50-240mm²): برای فیدرهای اصلی و توزیع توان

• مقاطع بسیار بزرگ (بالای 300mm²): برای خطوط اصلی و ورودی‌های پرتوان

درجه‌بندی AWG آمریکایی

در برخی پروژه‌ها از استاندارد AWG استفاده می‌شود. تبدیل این سیستم به میلی‌متر مربع نیازمند دقت است. تیم فنی ماکان کنترل می‌تواند در انتخاب معادل صحیح راهنمایی لازم را ارائه دهد.

انواع عایق‌های مورد استفاده در کابل مفتولی

PVC (پلی وینیل کلراید): عمومی‌ترین انتخاب

عایق PVC متداول‌ترین نوع برای سیم و کابل مفتولی معمولی است. مزایا:

• مقرون به‌صرفه اقتصادی

• انعطاف‌پذیری مناسب

• مقاومت خوب در برابر رطوبت

• محدوده دمایی: معمولاً 70- تا 105+ درجه سانتی‌گراد

XLPE (پلی اتیلن مشبک شده): برای شرایط سخت

این عایق برای کاربردهای صنعتی سنگین مناسب‌تر است:

• مقاومت حرارتی بالا (تا 90°C در کار دائم)

• استحکام مکانیکی عالی

• مقاومت در برابر مواد شیمیایی

• مناسب برای کابل‌های زیرزمینی

عایق‌های لاستیکی: انعطاف و دوام

برای محیط‌های دارای لرزش و حرکت:

• لاستیک طبیعی: انعطاف‌پذیری عالی

• لاستیک سیلیکونی: مقاومت حرارتی بسیار بالا

• لاستیک EPR (اتیلن پروپیلن): مقاوم در برابر ازن و آب و هوا

عایق‌های تفلون (PTFE): برای شرایط ویژه

• مقاومت حرارتی بسیار بالا (تا 260°C)

• مقاومت شیمیایی عالی

• ضریب اصطکاک پایین

• مناسب برای صنایع هوافضا و نظامی

کابل‌های مفتولی مقاوم در برابر شرایط محیطی خاص

کابل‌های ضد آتش (Fire Resistant)

این نوع کابل صلب طوری طراحی شده که در صورت آتش‌سوزی به مدت مشخصی به کار خود ادامه دهد:

• استاندارد IEC 60331: آزمایش مقاومت در برابر آتش

• درجه‌های مختلف: 30، 60، 90، 120 دقیقه مقاومت

• کاربرد: سیستم‌های اعلام حریق، روشنایی اضطراری، سیستم‌های حیاتی

کابل‌های کم دود بدون هالوژن (LSZH)

برای محیط‌های بسته و پرتردد:

• انتشار دود کم در هنگام آتش‌سوزی

• عدم تولید گازهای سمی هالوژنه

• کاربرد: مترو، بیمارستان‌ها، مراکز داده، ساختمان‌های بلند

کابل‌های مقاوم در برابر روغن و مواد شیمیایی

برای صنایع پتروشیمی و شیمیایی:

• عایق و روکش از جنس مواد مقاوم شیمیایی

• مقاوم در برابر هیدروکربن‌ها، اسیدها، بازها

• استاندارد: IEC 60811 سری 500

سیم‌های مفتولی با پوشش‌های ویژه

کابل‌های با پوشش مقاوم در برابر رطوبت

برای محیط‌های مرطوب و زیرآبی:

• نوع ضد آب (Waterproof): مقاومت کامل در برابر نفوذ آب

• نوع مقاوم در برابر رطوبت (Moisture Resistant): برای محیط‌های با رطوبت بالا

• کاربرد: استخرها، تصفیه خانه‌ها، معادن

کابل‌های مقاوم در برابر UV و نور خورشید

برای نصب در فضای باز:

• مواد مقاوم در برابر اشعه ماوراء بنفش

• جلوگیری از ترک خوردن و شکنندگی عایق

• کاربرد: سیستم‌های خورشیدی، خطوط هوایی، فضاهای بیرونی

کابل‌های مقاوم در برابر جوندگان

برای مناطق دارای مشکل جونده:

• اضافه کردن مواد دافع در ترکیب عایق

• استفاده از نوارهای محافظ فلزی

• کاربرد: کشاورزی، انبارها، مناطق روستایی

طبقه‌بندی بر اساس تعداد رشته

تک رشته (Single Core)

متداول‌ترین نوع کابل تک‌مفتولی که از یک هادی جامد تشکیل شده است. برای اکثر کاربردهای ثابت در اتوماسیون صنعتی مناسب می‌باشد.

چند رشته (Multi-Core)

اگرچه معمولاً کابل‌های چندرشته از نوع افشان هستند، اما در برخی کاربردهای خاص از هادی یکپارچه در کابل‌های چندرشته استفاده می‌شود:

• 2 رشته: برای مدارهای تکفاز

• 3 رشته: برای سیستم‌های سه‌فاز

• 4 رشته: برای سه‌فاز به همراه نول

• 5 رشته و بیشتر: برای سیستم‌های با سیم زمین و سیگنال اضافی

طبقه‌بندی بر اساس ولتاژ نامی

کابل‌های با ولتاژ پایین (تا 1000V)

برای مصارف عمومی و سیستم‌های کنترل:

• 450/750V: رایج‌ترین رده برای مصارف صنعتی

• 300/500V: برای مدارهای کنترل و سیگنال

• 0.6/1kV: برای توزیع اصلی در کارخانه‌ها

کابل‌های با ولتاژ متوسط (تا 35kV)

برای توزیع نیرو در سطح کارخانه:

• طراحی خاص با عایق ضخیم‌تر

• وجود شیلد و زره اضافی

• نیاز به تأییدیه‌های ویژه ایمنی

نکات انتخاب نوع مناسب

عوامل مؤثر در انتخاب

1. جریان مورد نیاز: تعیین سطح مقطع

2. ولتاژ کار: انتخاب کلاس عایق مناسب

3. شرایط محیطی: دما، رطوبت، مواد شیمیایی

4. روش نصب: ثابت، متحرک، در خاک، در هوا

5. ملاحظات اقتصادی: تعادل بین هزینه و کارایی

چک‌لیست انتخاب نوع کابل مفتولی

• تعیین جنس هادی بر اساس بودجه و نیاز فنی

• محاسبه سطح مقطع طبق جریان و افت ولتاژ مجاز

• انتخاب نوع عایق متناسب با شرایط محیط

• بررسی نیاز به ویژگی‌های خاص (مقاومت آتش، کم دود و ...)

• تأیید انطباق با استانداردهای مورد نیاز پروژه

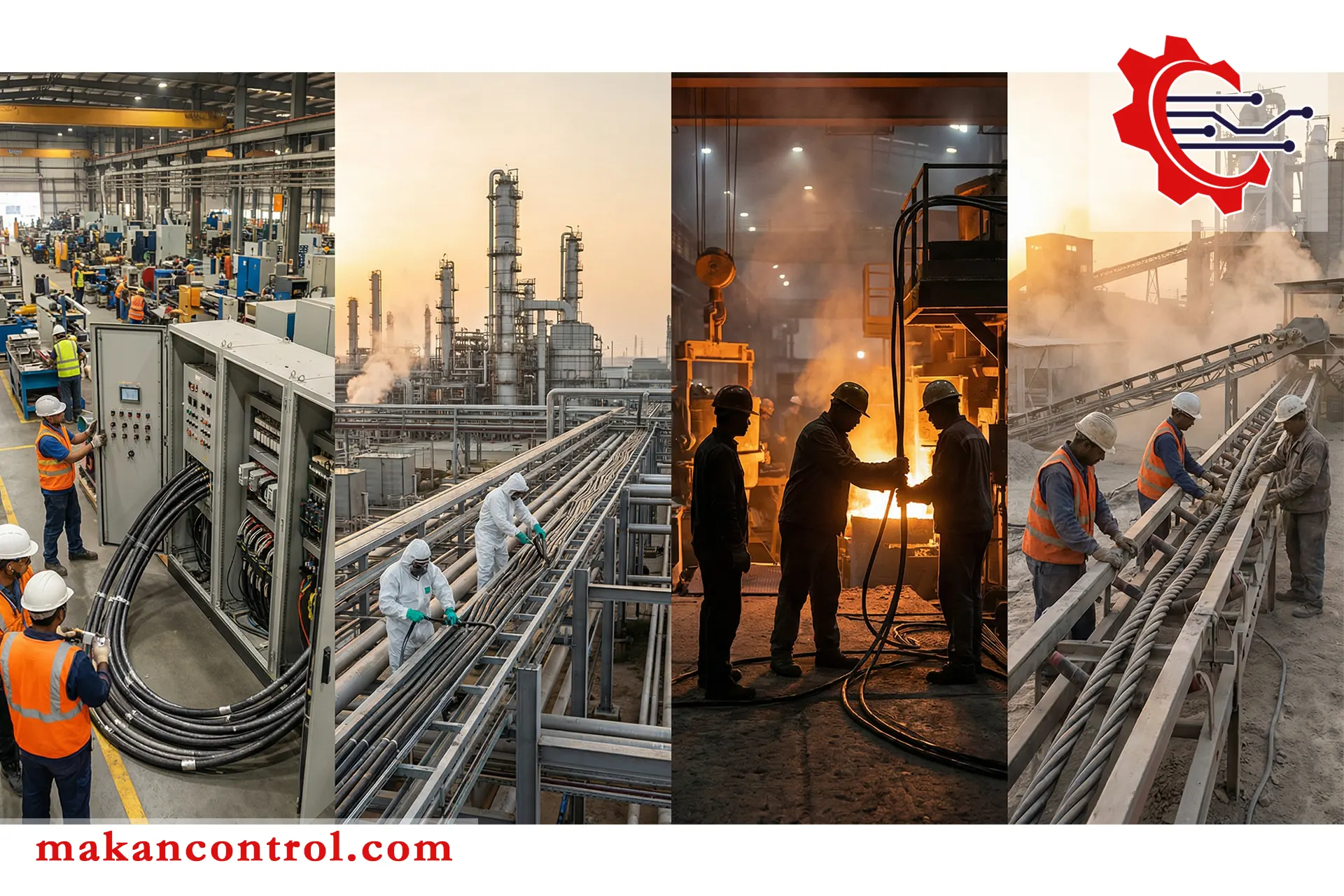

کاربردهای سیم و کابل مفتولی در صنایع - از خطوط تولید تا سیستم‌های حیاتی

نقش بنیادین در صنعت مدرن

سیم و کابل مفتولی به عنوان ستون فقرات سیستم‌های الکتریکی صنعتی، در گستره وسیعی از صنایع کاربردهای حیاتی و متنوعی دارد. این کابل‌های مستحکم که با نام هادی یکپارچه نیز شناخته می‌شوند، در محیط‌های صنعتی چالش‌برانگیز عملکرد قابل اطمینانی از خود نشان می‌دهند. در این فصل به بررسی عمیق‌ترین و مهم‌ترین کاربردهای این محصول در صنایع مختلف می‌پردازیم.

صنعت‌گران و مهندسان با درک صحیح از این کاربردها می‌توانند انتخاب‌های بهینه‌تری داشته باشند. ماکان کنترل با سال‌ها تجربه در زمینه تأمین تجهیزات صنعتی، آماده ارائه مشاوره تخصصی در این زمینه می‌باشد. برای شروع، می‌توانید از صفحه اصلی سایت دیدن کنید.

استفاده در تابلوهای برق صنعتی و اتوماسیون

باس‌بار و ارتباطات داخلی تابلو

در تابلوهای برق صنعتی، کابل صلب برای اتصالات ثابت و با جریان بالا استفاده می‌شود. این شامل:

• اتصالات بین کلیدها و کنتاکتورها

• سیم‌های زمین و نول اصلی

• اتصالات ترانسفورماتورهای جریان و ولتاژ

• سیم‌کشی داخلی محفظه‌های کنترل

مزایای کابل مفتولی در تابلوها

استفاده از سیم خشک در تابلوهای برق مزایای قابل توجهی دارد:

• پایداری مکانیکی بالا: در برابر لرزش‌های ناشی از عملکرد کلیدها مقاوم است

• اتصالات محکم: در ترمینال‌های پیچی اتصال بهتری ایجاد می‌کند

• هدایت حرارتی مناسب: گرمای تولید شده را بهتر منتقل می‌کند

• نصب منظم: به دلیل صلبیت بیشتر، شکل‌پذیری بهتری در کابل‌کشی منظم دارد

ملاحظات مهم در انتخاب

برای تابلوهای برق باید به این نکات توجه کرد:

• درجه حرارت مجاز: با توجه به گرمای داخل تابلو

• مقاومت در برابر قوس الکتریکی: در صورت وقوع اتصال کوتاه

• انعطاف‌پذیری نسبی: برای خمش‌های لازم در فضای محدود تابلو

نقش کابل مفتولی در سیستم‌های کنترل و ابزار دقیق

انتقال سیگنال‌های دقیق

در سیستم‌های ابزار دقیق، دقت اندازه‌گیری پارامترهایی مانند دما، فشار و سطح بسیار مهم است. سیم و کابل مفتولی برای انتقال سیگنال‌های آنالوگ 4-20mA یا 0-10V به دلایل زیر ترجیح داده می‌شود:

• مقاومت الکتریکی پایین و ثابت: کاهش خطا در انتقال سیگنال

• پایداری در برابر نویز: به ویژه در کابل‌های شیلددار مفتولی

• قابلیت اطمینان بالا: در سیستم‌های ایمنی حیاتی (Safety Instrumented Systems)

کاربرد در حلقه‌های زمین

سیستم‌های ابزار دقیق نیازمند زمین‌ایمن با امپدانس بسیار پایین هستند. کابل تک‌مفتولی مسی با سطح مقطع بالا برای ایجاد این اتصالات زمین استفاده می‌شود. برای آشنایی با تجهیزات مکمل، بخش خازن و تجهیزات بانک خازنی سایت را بررسی کنید.

مثال‌های عملی در صنایع

• صنایع غذایی: انتقال سیگنال‌های سنسورهای دما در خطوط پاستوریزه

• داروسازی: اتصالات زمین تجهیزات حساس در اتاق‌های تمیز

• صنایع شیمیایی: سیم‌کشی تابلوهای کنترل راکتورها

کاربرد در صنایع پتروشیمی و نفت و گاز

محیط‌های با شرایط ویژه

صنایع نفت، گاز و پتروشیمی از چالش‌برانگیزترین محیط‌ها برای تجهیزات الکتریکی هستند. سیم و کابل مفتولی در این صنایع با ویژگی‌های زیر استفاده می‌شود:

• مقاوم در برابر مواد شیمیایی: روغن، گاز، اسیدها و حلال‌ها

• درجه حفاظت بالا: ضد انفجار (Ex-d, Ex-e, Ex-i)

• مقاومت حرارتی: برای دمای بالا در واحدهای کراکینگ

• طول عمر طولانی: با توجه به هزینه‌های بالای تعمیر و نگهداری

کاربردهای خاص در پالایشگاه‌ها

1. سیستم‌های اعلام و اطفاء حریق: استفاده از کابل‌های مقاوم در برابر آتش

2. تجهیزات روشنایی منطقه‌ای: کابل‌های با پوشش مقاوم در برابر خوردگی

3. سیستم‌های حفاظت کاتدی: اتصالات زمین با سطح مقطع بالا

4. تجهیزات اندازه‌گیری: انتقال سیگنال از سنسورهای فشار و دما

ملاحظات ایمنی ویژه

در این صنایع رعایت استانداردهایی مانند API, IEC 60079 و NEC الزامی است. خرید از تأمین‌کنندگان معتبر که گواهی‌های لازم را ارائه می‌دهند، ضروری می‌باشد. ماکان کنترل با رعایت دقیق قوانین و مقررات، محصولات استاندارد را ارائه می‌دهد.

استفاده در صنایع فولاد و فلزات

چالش‌های محیطی منحصر به فرد

کارخانه‌های فولاد و فلزات با دمای بالا، گرد و غبار فلزی و لرزش شدید مواجه هستند. کابل مفتولی در این محیط‌ها باید:

• مقاومت حرارتی بسیار بالا: تا 150 درجه سانتی‌گراد و بیشتر

• مقاوم در برابر سایش: در برابر گرد و غبار ساینده فلزی

• انعطاف‌پذیری در دمای پایین: برای مناطق سرد خارجی

• مقاوم در برابر روغن هیدرولیک: در بخش‌های نورد و شکل‌دهی

کاربرد در کوره‌های القایی

کوره‌های القایی با جریان‌های بسیار بالا (گاهی تا ده‌ها هزار آمپر) کار می‌کنند. هادی مسی جامد با سطح مقطع بسیار بزرگ برای اتصالات این کوره‌ها استفاده می‌شود. برای کنترل این تجهیزات، سیستم‌های درایو و سافت استارتر نیز به کار می‌روند.

سیستم‌های پنوماتیک و هیدرولیک

در خطوط نورد و برش، سیم‌کشی ثابت برای سنسورهای موقعیت و سوئیچ‌های حدی با سیم خشک انجام می‌شود. پایداری مکانیکی این کابل‌ها در محیط پرلرزش مزیت اصلی است.

اهمیت در صنایع سیمان و معدنی

محیط‌های با گرد و غبار زیاد

کارخانه‌های سیمان و معادن از جمله سخت‌ترین محیط‌ها برای تجهیزات الکتریکی هستند. سیم و کابل مفتولی در این صنایع باید:

• مقاوم در برابر گرد و غبار سیمان: که خاصیت سایندگی و نفوذی دارد

• تحمل ضربه مکانیکی: در معادن و سنگ‌شکن‌ها

• مقاومت در برابر رطوبت: در بخش‌های خردایش و آسیاب

• طول عمر بالا: با توجه به مشکل‌دسترسی برای تعمیرات

کاربرد در نوار نقاله‌های طولانی

نوار نقاله‌های انتقال مواد در معادن و کارخانه‌های سیمان گاهی کیلومترها طول دارند. کابل صلب برای تغذیه موتورها و انتقال سیگنال‌های کنترل این نوار نقاله‌ها استفاده می‌شود.

سیستم‌های سنگ‌شکن و آسیاب

در این تجهیزات که لرزش بسیار زیادی دارند، اتصالات ثابت با کابل تک‌مفتولی ترجیح داده می‌شود. برای سیستم‌های کنترل این تجهیزات، می‌توانید از طریق فروشگاه ما محصولات مرتبط را بررسی کنید.

کاربردهای نوین در فناوری‌های جدید

انرژی‌های تجدیدپذیر

در صنعت انرژی‌های تجدیدپذیر، سیم و کابل مفتولی کاربردهای جدیدی یافته است:

• مزارع خورشیدی: اتصالات DC بین پنل‌ها و اینورترها

• توربین‌های بادی: سیم‌کشی ثابت در nacelle و برج

• سیستم‌های ذخیره‌سازی انرژی: اتصالات بین باتری‌ها و مبدل‌ها

مراکز داده و زیرساخت‌های دیجیتال

با رشد فناوری اطلاعات، نیاز به سیستم‌های زمین‌ایمن و پایدار افزایش یافته است. هادی یکپارچه مسی با سطح مقطع بزرگ برای:

• سیستم‌های زمین‌ایمن مراکز داده

• اتصالات بین رک‌ها و باس‌بارهای DC

• سیم‌کشی تغذیه بدون وقفه (UPS)

استفاده می‌شود. برای سیستم‌های کنترل پیشرفته، اتوماسیون صنعتی نقش کلیدی ایفا می‌کند.

صنایع خودروسازی و رباتیک

خطوط تولید خودکار خودروسازی از ربات‌های صنعتی زیادی استفاده می‌کنند. کابل مفتولی در این صنعت برای:

• سیم‌کشی ثابت در سلول‌های رباتیک

• اتصالات زمین تجهیزات جوش

• سیم‌های تغذیه ایستگاه‌های کاری

به کار می‌رود. یک نوع خاص، کابل کولری نیز در برخی کاربردهای متحرک استفاده می‌شود.

سیستم‌های حمل و نقل پیشرفته

• مترو و راه‌آهن برقی: تغذیه ثابت تجهیزات ثابت

• سیستم‌های بارانداز هوایی: سیم‌کشی ثابت در جرثقیل‌های بزرگ

• فرودگاه‌ها: سیستم‌های روشنایی باند

جمع‌بندی کاربردی

سیم و کابل مفتولی با توجه به ساختار مستحکم و قابلیت اطمینان بالا، در اکثر صنایع سنگین و حیاتی جایگاه ثابتی دارد. انتخاب نوع مناسب با توجه به شرایط محیطی و الزامات فنی هر صنعت، نیازمند دانش تخصصی و تجربه عملی است.

هر صنعت چالش‌های خاص خود را دارد و کابل صلب باید با ویژگی‌های مناسب این چالش‌ها را پشت سر بگذارد. از دمای بالا در صنایع فولاد تا مواد شیمیایی در پتروشیمی، از گرد و غبار در سیمان تا لرزش در معادن، هر کدام نیازمند طراحی ویژه‌ای هستند.

برای دریافت اطلاعات بیشتر درباره محصولات و مشاوره فنی، بخش درباره ما را مطالعه کنید. همچنین می‌توانید با مراجعه به بخش سیم و کابل در سایت، انواع مختلف محصولات را مقایسه نمایید.

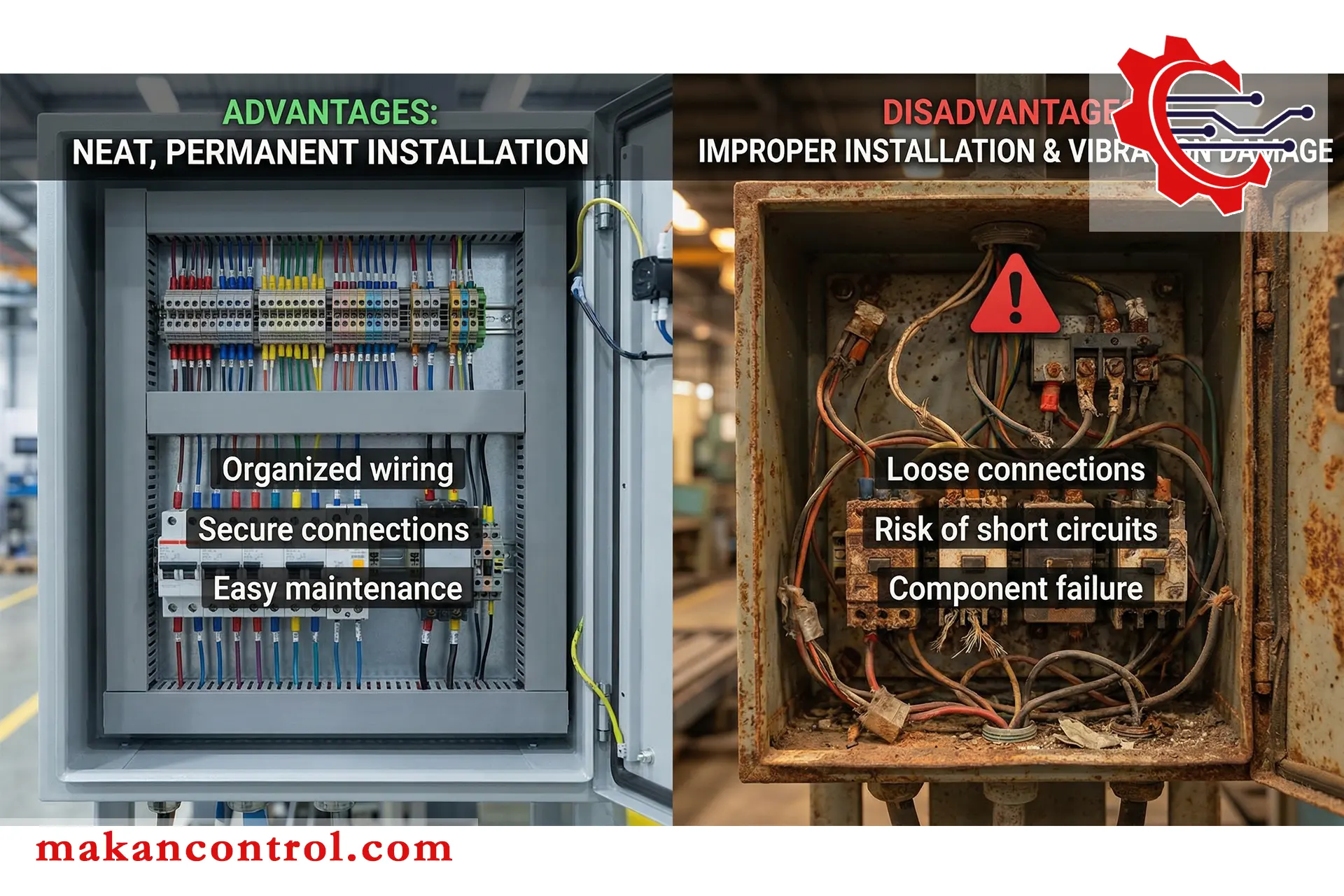

مزایا و معایب سیم و کابل مفتولی - تحلیل فنی و عملیاتی

بررسی متعادل ویژگی‌ها

انتخاب بین انواع مختلف سیم‌کابل نیازمند درک دقیق مزایا و محدودیت‌های هر نوع است. سیم و کابل مفتولی با وجود سادگی ظاهری، ویژگی‌های منحصر به فردی دارد که آن را برای کاربردهای خاصی مناسب می‌سازد. در این بخش به تحلیل بی‌طرفانه قوت‌ها و ضعف‌های این محصول می‌پردازیم.

این تحلیل به مهندسان و خریداران کمک می‌کند تا تصمیم‌گیری آگاهانه‌تری داشته باشند. تیم فنی ماکان کنترل همواره آماده ارائه مشاوره تخصصی برای انتخاب بهترین گزینه بر اساس نیازهای خاص هر پروژه می‌باشد.

مزایای فنی و عملیاتی کابل مفتولی

مزیت‌های الکتریکی بارز

سیم خشک یا کابل مفتولی در حوزه الکتریکی دارای برتری‌های قابل توجهی است:

• مقاومت الکتریکی پایین‌تر: در فرکانس‌های پایین، هادی یکپارچه مقاومت کمتری نسبت به هادی افشان هم‌سطح نشان می‌دهد

• پایداری الکتریکی بهتر: عدم وجود فضای خالی بین رشته‌ها باعث پایداری بیشتر پارامترهای الکتریکی می‌شود

• اثر سطحی قابل کنترل: در فرکانس‌های مشخص، این پدیده به صورت قابل پیش‌بینی‌تری رخ می‌دهد

• خازن‌گذاری کمتر: به دلیل ساختار فشرده، ظرفیت خازنی بین هادی‌ها کاهش می‌یابد

برتری‌های مکانیکی و ساختاری

از نظر فیزیکی و مکانیکی، کابل صلب مزایای زیر را ارائه می‌دهد:

• استحکام کششی بالاتر: تحمل نیروهای مکانیکی بهتر در نصب‌های ثابت

• مقاومت در برابر خزش: کاهش تغییر شکل تدریجی تحت فشار مداوم

• اشغال فضای کمتر: برای همان سطح مقطع، فضای کمتری نسبت به کابل افشان نیاز دارد

• نصب منظم‌تر: در تابلوها و داکت‌ها شکل‌پذیری و نظم بهتری دارد

مزایای اتصال و نصب

در مرحله نصب، کابل تک‌مفتولی ویژگی‌های مثبتی نشان می‌دهد:

• اتصال مطمئن در ترمینال‌های پیچی: سطح تماس یکنواخت و کامل

• کاهش احتمال شل شدن اتصالات: به دلیل عدم تغییر شکل رشته‌ها

• سهولت در شناسایی: در سیم‌کشی‌های پیچیده، دنبال کردن یک سیم ساده‌تر است

• قابلیت نشانه‌گذاری بهتر: سطح صاف برای چسباندن لیبل مناسب‌تر است

مزیت‌های اقتصادی پنهان

اگرچه قیمت اولیه ممکن است تفاوت چندانی نداشته باشد، سیم و کابل مفتولی در بلندمدت می‌تواند مقرون به‌صرفه‌تر باشد:

• طول عمر بیشتر: در شرایط کاربرد مناسب

• کاهش تلفات انرژی: صرفه‌جویی در مصرف برق

• کاهش هزینه‌های نگهداری: نیاز به سفت‌کردن مجدد اتصالات کمتر است

• ضایعات کمتر در نصب: به دلیل قطع‌کردن و اندازه‌گیری دقیق‌تر

محدودیت‌ها و چالش‌های استفاده

معایب الکتریکی قابل توجه

در برخی شرایط، هادی جامد محدودیت‌های الکتریکی نشان می‌دهد:

• عملکرد ضعیف در فرکانس‌های بالا: به دلیل اثر سطحی شدیدتر

• امپدانس مشخصه متغیر: در کاربردهای RF و مخابراتی

• القای بیشتر در برخی پیکربندی‌ها: در کابل‌کشی‌های موازی

• انعطاف‌پذیری کمتر در خمش‌های مکرر: خطر شکستگی هادی

محدودیت‌های مکانیکی و فیزیکی

از نظر فیزیکی، کابل مفتولی معایب زیر را دارد:

• شکنندگی در خمش‌های مکرر: محدودیت در تعداد خمش‌های مجاز

• حساسیت به لرزش مداوم: در محیط‌های با لرزش بالا ممکن است دچار شکست شود

• وزن بیشتر در برخی مقاطع: نسبت به کابل افشان با همان مشخصات

• نیاز به شعاع خمش بزرگ‌تر: برای جلوگیری از آسیب دیدن هادی

چالش‌های نصب و راه‌اندازی

در مرحله اجرا، ممکن است با مشکلاتی مواجه شوید:

• سختی در کابل‌کشی مسیرهای پیچیده: نیاز به دقت و مهارت بیشتر

• محدودیت در طول شینه‌کشی: به دلیل سختی حمل و نقل کابل‌های طولانی

• نیاز به ابزار خاص برای خم‌کردن: در مقاطع بالا

• مشکل در عبور از زانویی‌های بسته: ممکن است نیاز به اتصالات اضافی داشته باشد

محدودیت‌های محیطی

سیم و کابل مفتولی در برخی شرایط محیطی عملکرد محدودی دارد:

• عدم مناسب بودن برای قطعات متحرک: به دلیل مقاومت در برابر خستگی پایین

• محدودیت در دمای کار پایین: در سرما شکننده می‌شود

• حساسیت به انبساط و انقباض حرارتی مکرر: ممکن است باعث شکست عایق شود

• مشکل در محیط‌های با لرزش شدید: نیاز به مهارت‌گذاری ویژه دارد

مقایسه علمی با سیم افشان

جدول مقایسه‌ای ویژگی‌های کلیدی

تحلیل موارد برتری هر نوع

کابل تک‌مفتولی در این شرایط ارجحیت دارد:

• کاربردهای ثابت با جریان بالا

• سیستم‌های زمین‌ایمن

• تابلوهای برق صنعتی

• انتقال توان در فرکانس پایین

• محیط‌های با دمای نسبتاً ثابت

کابل افشان در این موارد بهتر عمل می‌کند:

• قطعات و تجهیزات متحرک

• مسیرهای نصب پیچیده و پرپیچ و خم

• محیط‌های با لرزش مداوم

• کاربردهای فرکانس بالا

• نصب در دمای بسیار پایین

برای مشاهده انواع مختلف، می‌توانید به بخش سیم و کابل در سایت مراجعه کنید.

ملاحظات اقتصادی و هزینه‌ای

هزینه‌های اولیه در مقابل بلندمدت

انتخاب بین سیم خشک و انواع دیگر تنها بر اساس قیمت اولیه می‌تواند اشتباه باشد. باید عوامل زیر را در نظر گرفت:

• هزینه نصب: ممکن است برای کابل مفتولی بیشتر باشد

• هزینه تعمیر و نگهداری: معمولاً برای کابل مفتولی کمتر است

• هزینه تلفات انرژی: در کاربردهای با جریان بالا قابل توجه است

• هزینه از دست رفتن تولید: در صورت خرابی زودرس

تحلیل بازگشت سرمایه (ROI)

در پروژه‌های بزرگ، محاسبه ROI برای انتخاب کابل اهمیت دارد:

• زمان بازگشت سرمایه برای کابل با کیفیت بالاتر

• صرفه‌جویی انرژی در طول عمر پروژه

• کاهش هزینه‌های توقف تولید

• ارزش بقایای قابل بازیافت در پایان عمر

عوامل مؤثر بر قیمت

قیمت سیم و کابل مفتولی تحت تأثیر این عوامل است:

• قیمت جهانی مس و آلومینیوم

• هزینه انرژی در فرآیند تولید

• استانداردهای کیفی اعمال شده

• هزینه‌های حمل و نقل

• نرخ ارز و تعرفه‌های گمرکی

عوامل مؤثر بر طول عمر و دوام

فاکتورهای طراحی و تولید

کیفیت ساخت تأثیر مستقیمی بر عمر هادی یکپارچه دارد:

• خلوص ماده هادی: مس با خلوص بالای 99.9% عمر بیشتری دارد

• کیفیت فرآیند آنیل: عملیات حرارتی صحیح انعطاف‌پذیری را بهبود می‌بخشد

• یکنواختی عایق: ضخامت یکنواخت در تمام طول کابل

• کنترل کیفیت در تولید: تست‌های استاندارد در خط تولید

شرایط نصب و راه‌اندازی

روش نصب می‌تواند عمر کابل را افزایش یا کاهش دهد:

• رعایت شعاع خمش حداقل: جلوگیری از شکستگی داخلی

• استفاده از لوازم نصب مناسب: ابزارهای استاندارد و با کیفیت

• محافظت در برابر آسیب‌های مکانیکی: در حین و پس از نصب

• کنترل گشتاور اتصالات: عدم سفت کردن بیش از حد

عوامل محیطی مؤثر

شرایط کارکرد بر عمر کابل صلب تأثیر می‌گذارد:

• دمای کارکرد: کار در دمای بالاتر از آن عمر را کاهش می‌دهد

• نوسانات دمایی شدید: انبساط و انقباض مکرر استرس ایجاد می‌کند

• وجود مواد شیمیایی خورنده: در محیط‌های صنعتی خاص

• رطوبت و آب: به خصوص در صورت آسیب دیدن عایق

برنامه نگهداری پیشگیرانه

رعایت این نکات عمر کابل را افزایش می‌دهد:

• بازدید دوره‌ای اتصالات: بررسی و سفت‌کردن در صورت نیاز

• تمیز نگه داشتن کابل‌ها: جلوگیری از جمع شدن گرد و غبار

• مانیتورینگ دمای کارکرد: شناسایی داغ‌کردن غیرعادی

• تست‌های دوره‌ای عایق: با میگر در فواصل مشخص

جمع‌بندی و توصیه‌های کاربردی

چه زمانی از کابل مفتولی استفاده کنیم؟

بر اساس مزایا و معایب بررسی شده، سیم و کابل مفتولی در این موارد انتخاب بهتری است:

• کاربردهای ثابت و بدون حرکت

• جریان‌های بالا با فرکانس پایین

• نیاز به اتصالات بسیار مطمئن

• محیط‌های با دمای نسبتاً ثابت

• پروژه‌هایی که نظم و زیبایی نصب مهم است

چه زمانی از گزینه‌های دیگر استفاده کنیم؟

در این شرایط بهتر است به فکر انواع دیگر مانند کابل کنترل یا کابل افشان باشید:

• قطعات متحرک و دارای لرزش

• مسیرهای نصب بسیار پیچیده

• کاربردهای فرکانس بالا

• محیط‌های با نوسانات دمایی شدید

• نیاز به انعطاف‌پذیری بالا

توصیه نهایی برای تصمیم‌گیری

هیچ کدام از انواع کابل ذاتاً بهتر یا بدتر نیستند. انتخاب صحیح بستگی به:

• نیازهای خاص پروژه

• شرایط محیطی کارکرد

• ملاحظات اقتصادی

• مهارت تیم نصب

• دسترسی به محصول با کیفیت

برای دریافت مشاوره تخصصی و انتخاب بهترین گزینه برای پروژه خود، می‌توانید با کارشناسان ماکان کنترل از طریق تماس با ما در ارتباط باشید. همچنین برای اطلاعات بیشتر درباره محصولات مرتبط، بخش مقالات آموزشی سایت را مطالعه کنید.

نحوه انتخاب، نصب و نگهداری - راهنمای عملی برای مهندسان

پارامترهای فنی برای انتخاب صحیح

مرحله اول: تعیین مشخصات پایه

انتخاب مناسب سیم و کابل مفتولی با درک دقیق نیازهای پروژه آغاز می‌شود. این پارامترها باید به دقت بررسی شوند:

• جریان بار کامل (Full Load Current): حداکثر جریان مداوم مورد انتظار

• ولتاژ کار (Operating Voltage): ولتاژ اسمی سیستم و حداکثر ولتاژ قابل تحمل

• طول مسیر (Route Length): فاصله بین منبع و مصرف‌کننده

• شرایط محیطی (Environmental Conditions): دما، رطوبت، مواد شیمیایی موجود

محاسبه سطح مقطع بهینه

برای هادی یکپارچه محاسبه سطح مقطع حیاتی است. دو روش اصلی وجود دارد:

بر اساس جریان مجاز:

• استفاده از جداول استاندارد IEC 60364-5-52

• در نظر گرفتن ضریب تصحیح برای دمای محیط

• تطبیق با روش نصب (هوایی، زیرزمینی، در داکت)

بر اساس افت ولتاژ مجاز:

• محاسبه بر اساس فرمول: Vd = (2 × L × I × R) / 1000

• محدودیت افت ولتاژ معمولاً 3-5% ولتاژ منبع

• توجه به حساسیت تجهیزات مصرفی

انتخاب نوع عایق مناسب

بر اساس شرایط محیطی، عایق کابل صلب انتخاب می‌شود:

• دمای کار: PVC تا 70°C، XLPE تا 90°C

• مقاومت شیمیایی: برای محیط‌های صنعتی خاص

• مقاومت در برابر آتش: برای مسیرهای عبور از مناطق پرخطر

• مقاومت در برابر UV: برای نصب در فضای باز

روش‌های نصب و اتصال استاندارد

اصول کلی نصب کابل مفتولی

نصب صحیح سیم خشک نیازمند رعایت اصول خاصی است:

• رعایت حداقل شعاع خمش: معمولاً 6-8 برابر قطر خارجی کابل

• پیش‌بینی انبساط حرارتی: به ویژه در مسیرهای طولانی

• جلوگیری از تنش‌های مکانیکی: استفاده از نگهدارنده‌های مناسب

• محافظت در برابر آسیب‌های فیزیکی: در مسیرهای پرتردد

روش‌های مختلف نصب

نصب در داکت یا لوله:

• عدم تجاوز از ظرفیت مجاز داکت (معمولاً 40% سطح مقطع)

• استفاده از روان‌کارهای مجاز برای کشیدن کابل

• نصب در داکت‌های جداگانه برای سیگنال‌های مختلف

نصب مستقیم در خاک:

• عمق کافی (معمولاً 60-80 سانتیمتر)

• استفاده از بستر ماسه نرم

• محافظت با صفحات هشداردهنده

• توجه به خوردگی خاک در مناطق خاص

نصب هوایی:

• محاسبه کشش مجاز بر اساس وزن و طول

• استفاده از اسپن مناسب بین پایه‌ها

• در نظر گرفتن اثر باد و یخ‌زدگی

• سیستم ارت مناسب برای پایه‌ها

اتصالات الکتریکی مطمئن

برای کابل تک‌مفتولی اتصالات ویژه‌ای مورد نیاز است:

• ترمینال‌های پیچی: با سطح تماس وسیع و گشتاور مشخص

• اتصالات پرسی: با استفاده از کابلشوهای استاندارد

• اتصالات جوشی: برای بعضی کاربردهای خاص

• بست‌های زمین: با اتصال دائم و مقاومت پایین

ابزار و تجهیزات مورد نیاز برای نصب

ابزارهای اندازه‌گیری و تشخیص

• مولتی‌متر دیجیتال: برای اندازه‌گیری مقاومت و تداوم

• میگر (Megger): برای تست عایق و تشخیص نشتی

• کالیپر دیجیتال: برای اندازه‌گیری دقیق قطر

• ترمومتر لیزی: برای اندازه‌گیری دمای سطح کابل

ابزارهای برش و آماده‌سازی

• اره مخصوص کابل: برای برش تمیز بدون له شدن

• استریپر (سیم لخت کن): با تنظیم برای ضخامت عایق

• پرس هیدرولیک: برای نصب کابلشوها در مقاطع بالا

• ابزار خم‌کنی: برای خمش‌های دقیق و کنترل شده

تجهیزات ایمنی الزامی

• دستکش عایق کلاس 00 تا 4: متناسب با ولتاژ کار

• فرش و زیرپایی عایق: برای کار روی تجهیزات برقدار

• علائم هشداردهنده: برای مشخص کردن محدوده کار

• کپسول آتش‌نشانی CO2: مناسب برای اطفاء حریق الکتریکی

نکات ایمنی در هنگام کار با سیم مفتولی

خطرات بالقوه و پیشگیری

کار با سیم و کابل مفتولی خطرات خاصی دارد:

• شکستگی هادی: ایجاد لبه‌های تیز و برنده

• شوک الکتریکی: در صورت وجود برق در کابل

• آسیب‌های اسکلتی-عضلانی: به دلیل وزن و سفتی کابل

• آسیب‌های چشمی: از تراشه‌های مس و عایق

دستورالعمل‌های ایمنی عمومی

• تأیید قطع بودن برق: با استفاده از ولتاژتستر قبل از شروع کار

• سیستم Lockout/Tagout: قفل‌کردن و علامت‌گذاری منابع برق

• کار تیمی: حداقل دو نفر برای کار با کابل‌های سنگین

• بررسی ابزارها: اطمینان از سالم بودن و عایق بودن

ملاحظات ویژه برای کابل‌های با سطح مقطع بالا

• استفاده از لیفتینگ گیره: برای بلند کردن کابل‌های سنگین

• توزیع وزن یکنواخت: جلوگیری از آسیب دیدگی کمر

• برنامه‌ریزی مسیر حرکت: قبل از شروع عملیات کشیدن

• ارتباط مداوم: بین اعضای تیم نصب

روش‌های نگهداری و بازرسی دوره‌ای

برنامه بازرسی منظم

نگهداری پیشگیرانه از هادی جامد شامل این مراحل است:

بازدید ماهانه:

• بررسی دمای اتصالات با دوربین حرارتی

• کنترل وضعیت فیزیکی کابل‌ها در مسیرهای قابل دسترس

• بررسی صداهای غیرعادی از تابلوها

بازدید شش‌ماهه:

• اندازه‌گیری مقاومت اتصالات زمین

• تست عملکرد سیستم‌های حفاظتی

• بررسی وضعیت خوردگی در ترمینال‌ها

بازدید سالانه:

• تست مقاومت عایق با میگر

• اندازه‌گیری مقاومت حلقه اتصال زمین

• کالیبراسیون تجهیزات اندازه‌گیری

نکات کلیدی در بازرسی

• ثبت نتایج: ایجاد تاریخچه برای تحلیل روند

• استفاده از چک‌لیست: اطمینان از پوشش تمام موارد

• توجه به تغییرات: مقایسه با نتایج دوره‌های قبلی

• تعیین اولویت‌ها: بر اساس شرایط و اهمیت تجهیزات

عیب‌یابی و رفع مشکلات رایج

مشکلات الکتریکی شایع

مقاومت بالا در اتصالات:

• علائم: گرم شدن موضعی، تغییر رنگ عایق

• علل: سفت نشدن کافی، اکسیداسیون، آلودگی سطح

• رفع: تمیز کردن سطح، سفت کردن با گشتاور مناسب

نشت جریان به زمین:

• علائم: عملکرد قطع‌کننده‌های جریان نشتی

• علل: آسیب دیدگی عایق، رطوبت، آلودگی

• رفع: تعویض بخش آسیب دیده، خشک کردن و تمیز کردن

مشکلات مکانیکی متداول

شکستگی هادی:

• علائم: قطعی متناوب، قوس الکتریکی

• علل: خمش‌های مکرر، لرزش زیاد، شعاع خمش کم

• رفع: تعویض کابل، اصلاح روش نصب

آسیب دیدگی عایق:

• علائم: مشاهده آسیب فیزیکی، نشتی

• علل: آسیب در حین نصب، جوندگان، عوامل محیطی

• رفع: ترمیم با مواد مناسب یا تعویض بخش آسیب دیده

روش‌های تشخیص پیشرفته

• آنالیز حرارتی: شناسایی نقاط داغ قبل از بروز مشکل

• آزمایش جزئی تخلیه (PD): تشخیص شروع خرابی عایق

• تست تانژانت دلتا: ارزیابی وضعیت عایق در کابل‌های فشار قوی

• آنالیز ارتعاشات: تشخیص شل بودن اتصالات مکانیکی

جدول زمان‌بندی نگهداری پیشگیرانه

تکنیک‌های تعمیر تخصصی

تعمیر عایق آسیب دیده

برای کابل صلب با عایق آسیب دیده:

1. تمیز کردن ناحیه آسیب دیده: با حلال مناسب

2. آماده‌سازی سطح: ایجاد سطح زبر برای چسبندگی بهتر

3. اعمال لایه ترمیم: با نوارهای حرارتی یا مواد ریختنی

4. محافظت نهایی: با نوارهای مکانیکی مقاوم

تعویض بخش آسیب دیده

گاهی نیاز به تعویض بخشی از کابل است:

• برش قسمت آسیب دیده: با ابزار مناسب

• نصب اتصال دهنده: با توجه به سطح مقطع

• عایق‌کاری اتصال: با استاندارد معادل کابل اصلی

• تست نهایی: قبل از راه‌اندازی مجدد

ملاحظات خاص برای محیط‌های صنعتی

کارخانه‌های شیمیایی

• انتخاب مواد مقاوم شیمیایی: برای عایق و روکش

• سیستم‌های تهویه مناسب: در داکت‌های بسته

• بازرسی مکررتر: به دلیل شرایط خورنده

• ثبت دقیق تغییرات: برای تحلیل عمر باقی‌مانده

محیط‌های معدنی و سیمان

• محافظت مکانیکی اضافی: با استفاده از کابل آرموردار در مناطق پرخطر

• بررسی مرتب سایش: در مسیرهای دارای مواد ساینده

• تمیزکاری دوره‌ای: جلوگیری از تجمع گرد و غبار

• سیستم‌های هشدار سایش: برای پیشگیری از قطعی

مراکز داده و ارتباطات

• مدیریت حرارتی دقیق: در داکت‌های پرتراکم

• برچسب‌گذاری دقیق: برای شناسایی سریع

• پشتیبان‌گیری از مسیرها: برای سیستم‌های حیاتی

• مانیتورینگ مداوم: با سیستم‌های هوشمند

جمع‌بندی عملیاتی

انتخاب، نصب و نگهداری صحیح سیم و کابل مفتولی سه ضلع مثلث موفقیت در پروژه‌های صنعتی هستند. هر یک از این مراحل نیازمند دانش فنی، دقت عملیاتی و ابزار مناسب می‌باشد.

ماکان کنترل با سال‌ها تجربه در زمینه تأمین و راه‌اندازی سیستم‌های صنعتی، آماده ارائه خدمات مشاوره در تمامی این مراحل است. برای آشنایی بیشتر با تجربیات ما، می‌توانید بخش درباره ما را مطالعه نمایید.

توجه داشته باشید که سرمایه‌گذاری در آموزش پرسنل و تهیه ابزار مناسب، در بلندمدت به صرفه‌تر از پرداخت هزینه‌های تعمیرات و توقف تولید خواهد بود. پیشگیری همواره کم‌هزینه‌تر از درمان است.

نتیجه‌گیری و آینده‌نگاری - افق‌های پیش‌رو در صنعت سیم و کابل

جمع‌بندی نکات کلیدی مقاله

طی بخش‌های گذشته، به بررسی جامع سیم و کابل مفتولی پرداختیم و ابعاد مختلف این محصول صنعتی حیاتی را تحلیل کردیم. از تعریف فنی و انواع مختلف تا کاربردهای گسترده در صنایع، مزایا و محدودیت‌ها، و روش‌های انتخاب و نصب صحیح، همگی نشان‌دهنده اهمیت این کابل‌ها در زیرساخت‌های صنعتی هستند.

هادی یکپارچه یا همان کابل مفتولی، با وجود سادگی ظاهری، نقش غیرقابل انکاری در سیستم‌های اتوماسیون صنعتی و برق صنعتی ایفا می‌کند. انتخاب آگاهانه این محصول می‌تواند تفاوت بین عملکرد روان سیستم و مشکلات پرهزینه باشد. درک ویژگی‌های منحصر به فرد این کابل‌ها به مهندسان و مدیران فنی کمک می‌کند تا تصمیم‌گیری‌های بهینه‌تری داشته باشند.

تحولات آینده در تولید و کاربرد سیم‌های مفتولی

فناوری‌های نوین در تولید

صنعت تولید سیم خشک در حال تحولات اساسی است:

• مواد جدید هادی: توسعه آلیاژهای با رسانایی بالاتر و وزن کمتر

• عایق‌های هوشمند: قابلیت تشخیص آسیب و تغییر رنگ در صورت overheating

• فرآیندهای تولید پایدار: کاهش مصرف انرژی و آب در خطوط تولید

• تست‌های غیرمخرب پیشرفته: کنترل کیفیت لحظه‌ای با سیستم‌های هوش مصنوعی

اتوماسیون در فرآیندهای تولید

کارخانه‌های تولید سیم و کابل به سمت هوشمندسازی کامل پیش می‌روند:

• سیستم‌های رباتیک: برای بسته‌بندی و حمل خودکار

• کنترل کیفیت مبتنی بر بینایی ماشین: تشخیص عیوب ریز

• خطوط تولید انعطاف‌پذیر: امکان تولید دسته‌های کوچک متنوع

• ردیابی کامل چرخه عمر: از مواد اولیه تا محصول نهایی

نقش فناوری‌های نوظهور در توسعه محصولات

اینترنت اشیاء صنعتی (IIoT)

کابل صلب در عصر اینترنت اشیاء صنعتی نقش جدیدی پیدا می‌کند:

• یکپارچه‌سازی با سنسورها: کابل‌های مجهز به سنسور دما و فشار

• مانیتورینگ مداوم وضعیت: پیش‌بینی خرابی قبل از وقوع

• مدیریت هوشمند انرژی: بهینه‌سازی مصرف بر اساس داده‌های لحظه‌ای

• سیم‌کشی برای شبکه‌های صنعتی: پشتیبانی از پروتکل‌های ارتباطی جدید

صنعت 4.0 و تحول دیجیتال

در چارچوب صنعت 4.0، کابل تک‌مفتولی باید نیازهای جدیدی را پاسخ دهد:

• سرعت انتقال داده بالاتر: برای سیستم‌های کنترل واقع‌زمان

• قابلیت اطمینان افزایش یافته: برای خطوط تولید بدون توقف

• سازگاری با محیط‌های دیجیتال: کاهش تداخل الکترومغناطیسی

• یکپارچگی با سیستم‌های سایبرفیزیکی: ارتباط بی‌وقفه بین بخش فیزیکی و دیجیتال

روندهای نوین در استانداردسازی و ایمنی

استانداردهای بین‌المللی در حال تحول

سازمان‌های استانداردسازی در حال به‌روزرسانی معیارها هستند:

• تمرکز بر پایداری محیطی: استانداردهای جدید برای مواد بازیافتی

• ایمنی سایبری: محافظت از سیستم‌های کنترل در برابر تهدیدات دیجیتال

• انعطاف‌پذیری در برابر تغییرات آب و هوایی: مقاومت در برابر شرایط جوی شدید

• یکسان‌سازی استانداردهای جهانی: کاهش موانع تجاری بین‌المللی

تأثیر تحولات انرژی بر صنعت کابل

انقلاب انرژی‌های تجدیدپذیر نیازهای جدیدی ایجاد می‌کند:

• کابل‌های بهینه شده برای سیستم‌های خورشیدی: مقاومت در برابر UV و دماهای بالا

• راه‌حل‌های ذخیره‌سازی انرژی: کابل‌های با تلفات پایین‌تر

• شبکه‌های هوشمند توزیع: نیاز به کابل‌های با قابلیت مانیتورینگ خودکار

• وسایل نقلیه الکتریکی: توسعه کابل‌های شارژ با راندمان بالا

اهمیت انتخاب تأمین‌کنندگان معتبر

معیارهای انتخاب تأمین‌کننده در عصر جدید

انتخاب شرکای تجاری معتبر بیش از پیش اهمیت یافته است:

• شفافیت زنجیره تأمین: امکان ردیابی مواد اولیه

• تعهد به توسعه پایدار: کاهش ردپای کربن در تولید

• انعطاف‌پذیری در تأمین: توانایی پاسخ به نوسانات بازار

• پشتیبانی فنی کامل: همراهی در تمام مراحل چرخه عمر پروژه

نقش مشاوره تخصصی در انتخاب محصول

با پیچیده‌تر شدن فناوری‌ها، نیاز به مشاوره تخصصی افزایش می‌یابد:

• تحلیل هزینه چرخه عمر: نه فقط قیمت اولیه

• برنامه‌ریزی برای به‌روزرسانی آینده: انعطاف در برابر تغییرات تکنولوژی

• یکپارچه‌سازی با سیستم‌های موجود: تضمین سازگاری کامل

• آموزش و انتقال دانش: توانمندسازی تیم‌های عملیاتی

توصیه‌های نهایی برای مهندسان و خریداران

برای مهندسان طراحی و نظارت

• در نظر گرفتن آینده: طراحی سیستم‌هایی که قابلیت ارتقاء داشته باشند

• مطالعه مستمر استانداردها: همگام شدن با آخرین تحولات فنی

• همکاری با تأمین‌کنندگان متعهد: ایجاد رابطه بلندمدت مبتنی بر اعتماد

• تأکید بر ایمنی و پایداری: اولویت دادن به این عوامل در طراحی

برای مدیران خرید و تأمین

• توجه به کیفیت پایدار: نه فقط کمترین قیمت

• ارزیابی جامع تأمین‌کنندگان: بررسی جنبه‌های فنی، مالی و زیست‌محیطی

• مشارکت زودهنگام تأمین‌کنندگان: استفاده از دانش تخصصی آنان در مراحل طراحی

• استقرار سیستم مدیریت کیفیت: تضمین یکنواختی در تأمین‌های مختلف

برای اپراتورها و نگهداران

• سرمایه‌گذاری در آموزش: به‌روز نگه داشتن دانش فنی

• مستندسازی دقیق تجربیات: ایجاد پایگاه دانش سازمانی

• پیش‌بینی و پیشگیری: جایگزینی رویکرد reactive با proactive

• توجه به نشانه‌های اولیه خرابی: اقدام قبل از تبدیل شدن به مشکل بزرگ

جمع‌بندی نهایی و چشم‌انداز

سیم و کابل مفتولی به عنوان یک فناوری بالغ اما در حال تحول، همچنان نقش حیاتی خود را در صنعت حفظ خواهد کرد. تحولات آینده نه تنها بر بهبود ویژگی‌های فنی متمرکز خواهد بود، بلکه بر پایداری محیطی، هوشمندی و یکپارچگی با سیستم‌های دیجیتال نیز تأکید خواهد داشت.

صنعتگران ایرانی با توجه به شرایط خاص کشور و تحولات سریع فناوری، نیازمند رویکردی هوشمندانه و آینده‌نگر در انتخاب و استفاده از این محصولات هستند. همکاری بین تأمین‌کنندگان، مهندسان و بهره‌برداران می‌تواند شکاف فناوری را کاهش دهد و رقابت‌پذیری صنایع ملی را افزایش دهد.

دعوت به تعامل و ادامه همکاری

ماکان کنترل به عنوان یکی از بازیگران تأثیرگذار در صنعت اتوماسیون صنعتی و ابزار دقیق ایران، متعهد به همراهی با صنعتگران کشور در این مسیر تحول است. ما باور داریم که دانش و تجربه باید به اشتراک گذاشته شود تا صنعت ایران بتواند در سطح جهانی رقابت کند.

برای ادامه این مسیر، از شما دعوت می‌کنیم:

• از طریق صفحه اصلی سایت با جدیدترین مطالب و محصولات ما آشنا شوید

• با مطالعه دقیق قوانین و مقررات سایت، از فرآیندهای استاندارد ما مطلع شوید

• برای پروژه‌های خاص خود از مشاوره رایگان کارشناسان ما بهره ببرید

• در توسعه دانش صنعتی کشور سهیم باشید با به اشتراک گذاری تجربیات خود

سخن پایانی

انتخاب سیم و کابل مفتولی مناسب، امروزه فراتر از یک تصمیم فنی ساده است. این انتخاب بیانگر دیدگاه یک سازمان نسبت به کیفیت، ایمنی، پایداری و آینده‌نگری است. در دنیای به هم پیوسته امروز، هر تصمیم خرید بر عملکرد کل زنجیره ارزش تأثیر می‌گذارد.

امیدواریم این مقاله جامع توانسته باشد دیدگاهی روشن و کاربردی درباره این محصول مهم صنعتی ارائه دهد. ماکان کنترل همواره آماده است تا در کنار صنعتگران ایرانی باشد و با ارائه محصولات با کیفیت و خدمات تخصصی، سهمی در پیشرفت صنعت کشور داشته باشد.

به یاد داشته باشید که بهترین سرمایه‌گذاری، سرمایه‌گذاری بر روی کیفیت و ایمنی است. این اصل در انتخاب هادی یکپارچه و تمام تجهیزات صنعتی مصداق دارد.
