مقدمه‌ای بر راهنمای انتخاب و خرید تجهیزات صنعتی و اهمیت آن در ارتقای بهره‌وری

ورود به دنیای پیچیده و گسترده صنعت نیازمند دانش فنی دقیق و دسترسی به یک راهنمای انتخاب و خرید جامع برای تهیه قطعات استاندارد است. امروزه، تهیه تجهیزات اتوماسیون صنعتی و همچنین خرید قطعات برق صنعتی دیگر یک فرایند ساده و پیش‌پاافتاده نیست، بلکه یک سرمایه‌گذاری استراتژیک برای کارخانجات محسوب می‌شود. در این مقاله از وبلاگ تخصصی ماکان کنترل، قصد داریم به صورت عمیق و کاربردی، تمامی جوانب مرتبط با تهیه این تجهیزات را بررسی کنیم. هدف اصلی ما ارائه یک نقشه راه روشن برای مهندسان، مدیران خرید و تکنسین‌هایی است که می‌خواهند با کمترین ضریب خطا، بهترین قطعات را برای پروژه‌های خود تهیه نمایند.

توسعه سریع تکنولوژی باعث شده تا تجهیزات ابزار دقیق و کنترلرهای پیشرفته جایگزین سیستم‌های سنتی شوند. این تغییرات چشمگیر ضرورت داشتن اطلاعات به‌روز را دوچندان می‌کند. زمانی که شما قصد دارید سیستم خط تولید خود را ارتقا دهید، انتخاب اشتباه یک قطعه کوچک می‌تواند به توقف کامل ماشین‌آلات منجر شود. بنابراین، مطالعه مقالات موجود در دسته بندی راهنمای انتخاب و خرید به شما کمک می‌کند تا از بروز خسارات مالی و زمانی سنگین جلوگیری نمایید. ما در مجموعه ماکان کنترل تلاش کرده‌ایم تا تجربیات سال‌ها فعالیت در این حوزه را در قالب این مطلب بلند و مفصل به شما ارائه دهیم.

پیش از ورود به جزئیات فنی، باید بدانیم که اتوماسیون چیست و چرا تا این حد حیاتی است. اتوماسیون به معنای استفاده از سیستم‌های کنترلی برای مدیریت ماشین‌آلات و فرایندهای صنعتی با کمترین نیاز به دخالت انسان است. این سیستم‌ها به شدت وابسته به قطعاتی هستند که از فروشگاه های معتبر تهیه می‌شوند. کیفیت، اصالت کالا و گارانتی معتبر سه رکن اساسی در زمان تهیه این اقلام به شمار می‌روند. اگر در هر مرحله از پروژه خود نیاز به مشاوره داشتید، می‌توانید از طریق صفحه تماس با ما با کارشناسان ماکان کنترل ارتباط برقرار کنید.

عوامل کلیدی و تاثیرگذار در فرایند تصمیم‌گیری و تامین تجهیزات

برای داشتن یک انتخاب هوشمندانه، پارامترهای متعددی باید مورد ارزیابی قرار گیرند. اولین فاکتور، شناخت دقیق نیازهای پروژه و بررسی شرایط محیطی محل نصب است. دما، رطوبت، وجود گازهای خورنده و میزان لرزش دستگاه‌ها تاثیر مستقیمی بر طول عمر قطعات دارند. به عنوان مثال، تجهیزاتی که در یک کارخانه فولاد استفاده می‌شوند با قطعات مورد نیاز در یک داروسازی تفاوت‌های بنیادینی از نظر استانداردهای حفاظتی (IP) دارند.

دومین عامل مهم، بررسی میزان سازگاری قطعات جدید با سیستم‌های موجود است. شبکه‌های ارتباطی صنعتی مانند اترنت صنعتی، پروفی‌باس یا مودباس باید یکپارچگی لازم را داشته باشند. در این مرحله، مهندسان طراح موظفند تطابق پروتکل‌ها را به دقت بررسی کنند. همچنین، در نظر گرفتن بودجه تخصیص یافته و محاسبه بازگشت سرمایه (ROI) از اهمیت بالایی برخوردار است. در اقتصاد مهندسی، بازگشت سرمایه از طریق فرمول ساده زیر محاسبه می‌گردد:

ROI=(Net Profit)Total Investment×100 ROI = \frac{(Net \ Profit)}{Total \ Investment} \times 100 ROI=Total Investment(Net Profit)​×100

استفاده از این فرمول ریاضی به مدیران مالی نشان می‌دهد که خرید تجهیزات باکیفیت‌تر، علی‌رغم قیمت اولیه بالاتر، چگونه در بلندمدت هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.

بررسی ساختار کلی این راهنمای جامع و کاربردی

در این مقاله بیست فصلی، ما به تفکیک تمامی زیرمجموعه‌های مرتبط با صنعت برق را کالبدشکافی خواهیم کرد. از بررسی کنترلرهای منطقی برنامه‌پذیر گرفته تا تجهیزات فشار ضعیف، درایوها، سیم و کابل، و سیستم‌های جبران‌ساز توان راکتیو مورد بحث قرار خواهند گرفت. خوانندگان با مطالعه این مطلب می‌توانند به صورت کاملا مستقل و با دیدی مهندسی، اقلام مورد نیاز خود را از صفحه دسته بندی اتوماسیون صنعتی و سایر بخش‌های سایت انتخاب کنند.

همچنین ما در طول این مسیر، برندهای مطرح جهانی و داخلی را مقایسه خواهیم کرد. شناخت نقاط قوت و ضعف هر برند به شما آزادی عمل بیشتری در طراحی تابلوهای برق می‌دهد. برای مطالعه بیشتر در خصوص پیشینه مجموعه ما و تعهداتی که در قبال مشتریان داریم، پیشنهاد می‌کنیم از صفحه درباره ما دیدن فرمایید. هدف نهایی، ایجاد یک مرجع کامل فارسی‌زبان است که تمامی نیازهای اطلاعاتی صنعتگران عزیز کشورمان را برآورده سازد.

برای بهبود تجربه کاربری و دسترسی سریع‌تر به اطلاعات، در جدول زیر خلاصه‌ای از معیارهای اولیه پیش از خرید را دسته‌بندی کرده‌ایم:

مشتریان عزیز همواره باید پیش از ثبت سفارش نهایی، رویه‌های قانونی و شرایط بازگشت کالا را مطالعه کنند. برای این منظور، صفحه قوانین و مقررات سایت ماکان کنترل تمامی ابهامات حقوقی و تجاری را برطرف می‌سازد. در فصل بعدی، مستقیما وارد مبحث تخصصی کنترلرها خواهیم شد و مغز متفکر سیستم‌های صنعتی را زیر ذره‌بین قرار می‌دهیم.

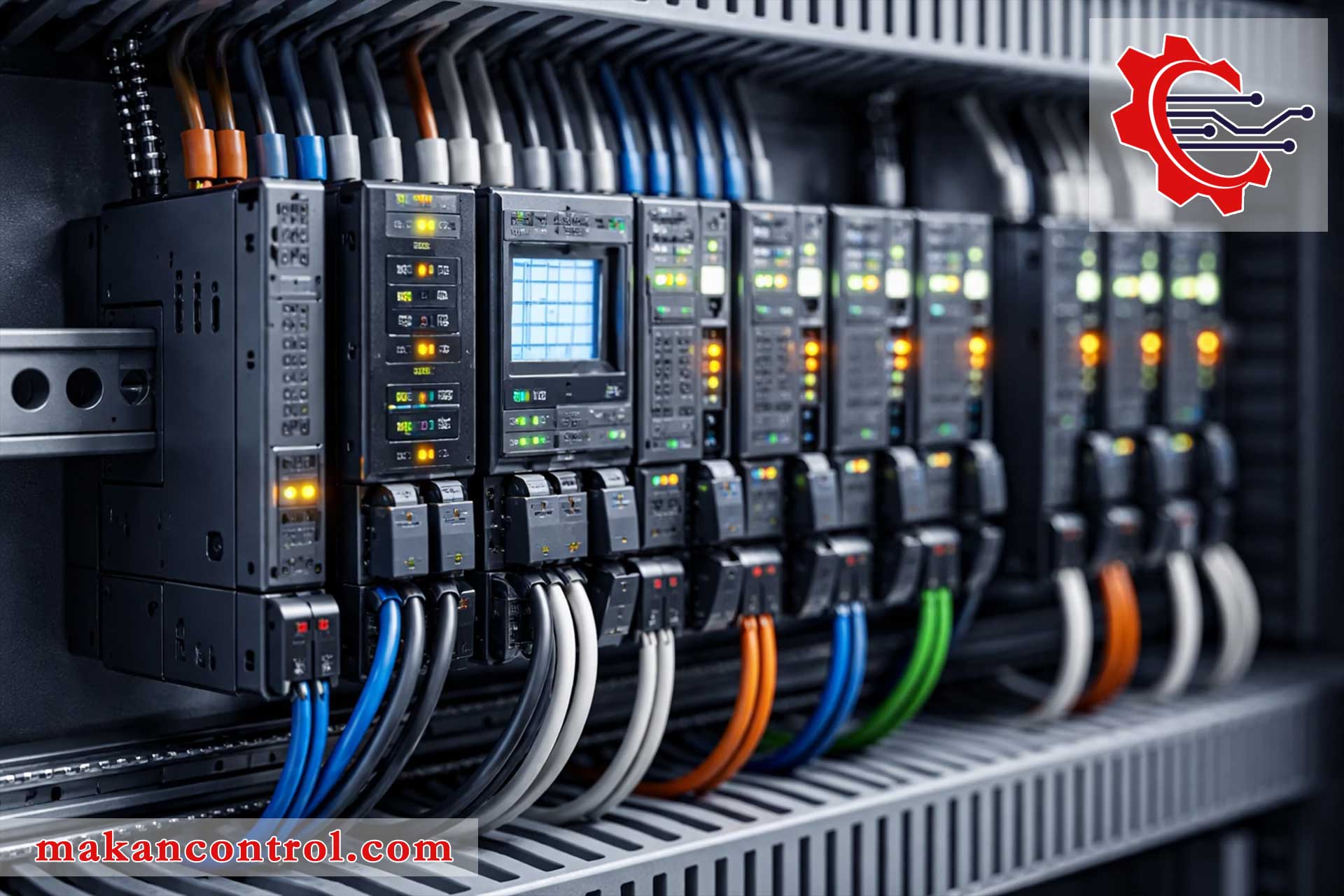

راهنمای انتخاب و خرید پی ال سی (PLC) و بررسی کارت‌های توسعه

کنترلرهای منطقی برنامه‌پذیر یا همان پی ال سی‌ها، نقش مغز متفکر را در خطوط تولید ایفا می‌کنند. ورود به مبحث راهنمای انتخاب و خرید تجهیزات اتوماسیون بدون شناخت دقیق این پردازنده‌های قدرتمند کاملا بی‌معناست. یک PLC با دریافت سیگنال از سنسورها، پردازش آن‌ها بر اساس برنامه نوشته شده و ارسال فرمان به عملگرها، کل فرایند را مدیریت می‌کند. برای بررسی انواع این تجهیزات می‌توانید به بخش زیر دسته ” پی ال سی PLC” در فروشگاه مراجعه نمایید.

طراحی تابلوهای کنترل مدرن به شدت به توانمندی این قطعات وابسته است. سرعت پردازش اطلاعات (Scan Time)، ظرفیت حافظه، تعداد ورودی و خروجی‌ها و همچنین قابلیت‌های شبکه‌سازی، از جمله فاکتورهای حیاتی در زمان انتخاب محسوب می‌شوند. اگر پردازنده ضعیفی برای یک پروژه پیچیده انتخاب کنید، سیستم با تاخیر در اجرای فرامین مواجه شده و راندمان تولید به شدت افت خواهد کرد. در مقابل، تهیه یک کنترلر بسیار گران‌قیمت برای یک دستگاه ساده، تنها باعث اتلاف منابع مالی کارفرما می‌شود.

نحوه محاسبه ورودی و خروجی‌ها (I/O) در پردازنده‌های صنعتی

یکی از مهم‌ترین چالش‌های مهندسان در زمان طراحی، تعیین دقیق تعداد پین‌های ورودی و خروجی است. شما باید تمام سنسورها، شستی‌ها، لیمیت سوئیچ‌ها، کنتاکتورها و شیرهای برقی را شمارش کنید. با این حال، همیشه باید درصدی را برای توسعه آینده یا خرابی‌های احتمالی پین‌ها در نظر گرفت. در مهندسی اتوماسیون، محاسبه تعداد درگاه‌های مورد نیاز از طریق یک رابطه ریاضی ساده و کاربردی انجام می‌پذیرد:

I/OTotal=I/OCurrent×(1+Sf) I/O_{Total} = I/O_{Current} \times (1 + S_{f}) I/OTotal​=I/OCurrent​×(1+Sf​)

در این فرمول، I/OTotalI/O_{Total}I/OTotal​ بیانگر تعداد کل ورودی/خروجی‌های مورد نیاز برای خرید، I/OCurrentI/O_{Current}I/OCurrent​ تعداد شمارش شده در نقشه فعلی و SfS_{f}Sf​ ضریب اطمینان (Safety Factor) است که معمولا بین $0.15$ تا $0.25$ در نظر گرفته می‌شود.

چنانچه تعداد ورودی و خروجی‌های سیستم شما از ظرفیت پردازنده مرکزی بیشتر باشد، باید از ماژول‌های افزایشی استفاده نمایید. این ماژول‌ها به راحتی از طریق پورت‌های تعبیه شده به پردازنده اصلی متصل می‌شوند. برای تهیه این قطعات تکمیلی، صفحه زیر دسته ” کارت توسعه I/O “ مجموعه‌ای کامل از انواع کارت‌های دیجیتال، آنالوگ و دما را در اختیار شما قرار می‌دهد.

مقایسه برندهای پیشرو در تولید کنترلرهای برنامه‌پذیر

بازار جهانی اتوماسیون در تسخیر چند غول تکنولوژی است که هر کدام ویژگی‌های منحصربه‌فردی را به کاربران ارائه می‌دهند. آگاهی از تفاوت برندها بخش مهمی از راهنمای انتخاب و خرید محسوب می‌شود. برند زیمنس (Siemens) آلمان با سری‌های S7-1200 و S7-1500 خود، نماد پایداری و قدرت در صنایع سنگین است. قابلیت اطمینان این محصولات بی‌نظیر بوده و نرم‌افزار TIA Portal بستر فوق‌العاده‌ای برای برنامه‌نویسی فراهم کرده است. شما می‌توانید تولیدات این شرکت را در صفحه محصولات برند زیمنس (SIEMENS) مشاهده کنید.

از سوی دیگر، شرکت فرانسوی اشنایدر الکتریک با تولیداتی منعطف و کاربرپسند، جایگاه ویژه‌ای در میان ماشین‌سازان دارد. سری Modicon این برند به دلیل یکپارچگی عالی با سایر تجهیزات الکتریکی، انتخابی هوشمندانه برای پروژه‌های میان‌رده و پیشرفته است. برای بررسی قیمت و مشخصات این دسته از کالاها، مراجعه به لینک محصولات برند اشنایدر (SCHNEIDER) پیشنهاد می‌گردد. برندهای آسیایی مانند دلتا و فتک نیز برای پروژه‌های اقتصادی‌تر گزینه‌های بسیار مطلوبی به شمار می‌روند.

• مزایای استفاده از PLC در صنایع:
• کاهش شدید حجم سیم‌کشی داخل تابلو برق
• عیب‌یابی بسیار سریع و آسان از طریق نرم‌افزار
• امکان تغییر منطق کنترل بدون نیاز به تغییر سخت‌افزار
• سرعت بالای پاسخگویی به تغییرات محیطی
• امکان ارتباط با شبکه‌های مانیتورینگ سطح بالا

در نهایت، انتخاب صحیح یک پی ال سی نیازمند همفکری تیم فنی و بررسی دقیق کاتالوگ‌های سازنده است. طراحان باید دفترچه راهنمای نصب را با دقت مطالعه کرده و به الزامات زمین کردن (Grounding) و شیلدینگ کابل‌های ارتباطی توجه ویژه‌ای داشته باشند. رعایت اصول دسته بندی نصب و عیب یابی که در مقالات دیگر سایت به آن‌ها پرداخته شده، طول عمر کنترلر شما را تضمین می‌کند. در پیام بعدی و در ادامه این راهنمای جامع، به بررسی رابط‌های کاربری (HMI) و درایوهای کنترل دور موتور خواهیم پرداخت که مکمل‌های بی‌بدیل سیستم‌های مبتنی بر PLC هستند.

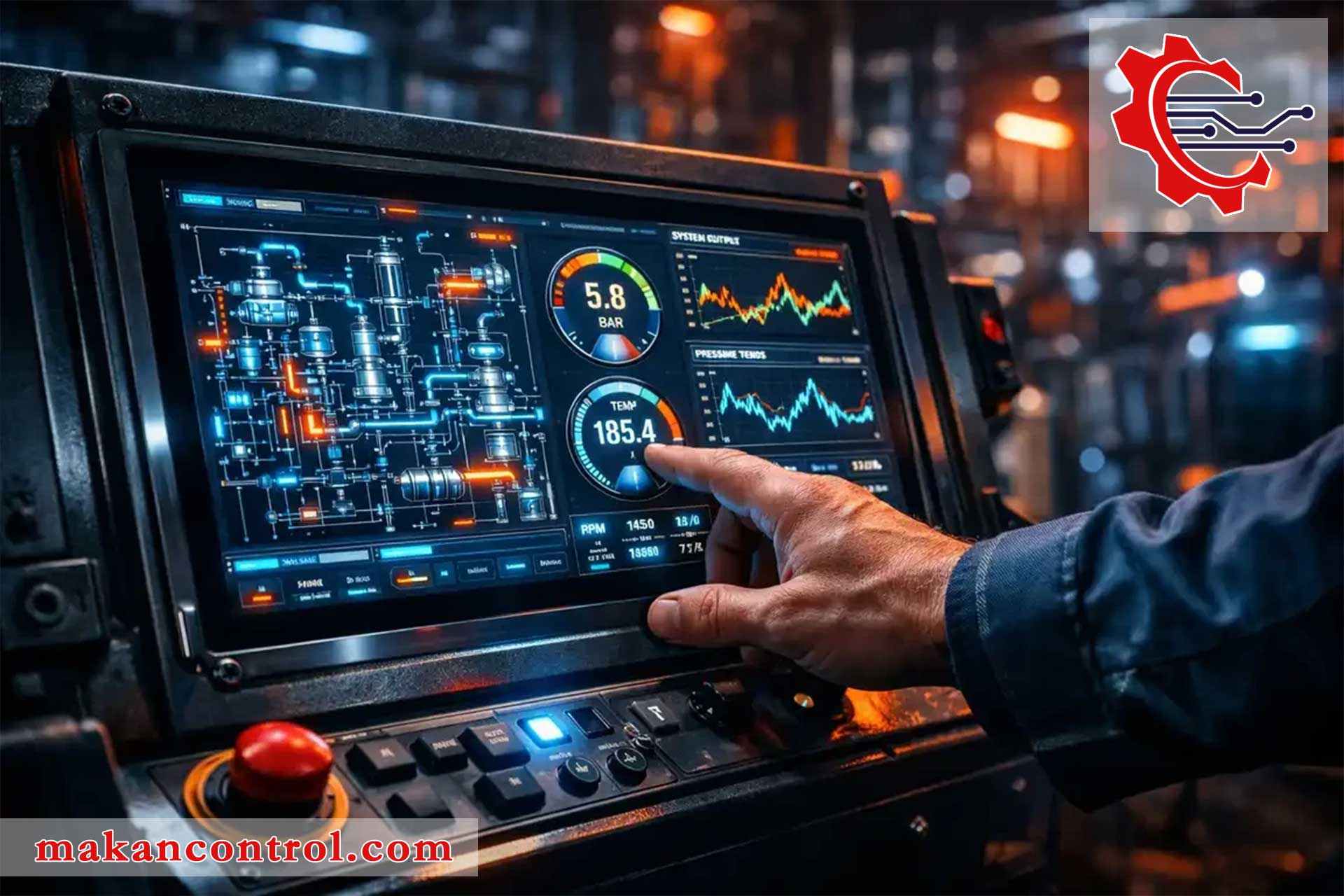

راهنمای انتخاب و خرید اچ ام آی (HMI) و تجهیزات مانیتورینگ پیشرفته

سیستم‌های کنترل صنعتی بدون وجود یک رابط کاربری مناسب، مانند جعبه‌های سیاهی هستند که اپراتور هیچ درکی از وضعیت درونی آن‌ها ندارد. در این بخش از راهنمای انتخاب و خرید تجهیزات اتوماسیون، به بررسی نمایشگرهای صنعتی یا همان HMI (Human-Machine Interface) می‌پردازیم. این صفحات نمایش لمسی یا کلیدی، پل ارتباطی میان انسان و ماشین محسوب می‌شوند و داده‌های پیچیده پردازنده‌ها را به گرافیک‌های قابل فهم تبدیل می‌کنند. شما برای مشاهده انواع این پنل‌های اپراتوری می‌توانید به زیر دسته ” اچ آی ام HIM “ در فروشگاه ماکان کنترل مراجعه فرمایید.

وظیفه اصلی یک نمایشگر صنعتی، مانیتورینگ لحظه‌ای متغیرهای خط تولید، ثبت خطاها (Alarm Handling) و دریافت فرامین از سوی کاربر است. انتخاب ابعاد مناسب صفحه نمایش یکی از اولین قدم‌ها در طراحی سیستم مانیتورینگ به شمار می‌رود. پنل‌های کوچک ۴ اینچی برای دستگاه‌های بسته‌بندی ساده کاربرد دارند، در حالی که خطوط تولید پیچیده نیازمند نمایشگرهای ۱۲ تا ۱۵ اینچی با رزولوشن بالا هستند. مطالعه مقالات تخصصی موجود در دسته بندی دانش فنی می‌تواند دید وسیع‌تری نسبت به تکنولوژی‌های به کار رفته در این تجهیزات به شما بدهد.

تحلیل تکنولوژی صفحات لمسی و استانداردهای حفاظتی

نمایشگرهای صنعتی معمولا با دو تکنولوژی لمسی مقاومتی (Resistive) و خازنی (Capacitive) تولید و روانه بازار می‌شوند. صفحات مقاومتی به فشار حساس هستند و اپراتورها می‌توانند حتی با دستکش‌های کار ضخیم نیز با آن‌ها کار کنند. این ویژگی باعث شده تا در محیط‌های کارگاهی خشن، پنل‌های مقاومتی طرفداران بیشتری داشته باشند. در مقابل، صفحات خازنی حساسیت لمسی بسیار بالاتری دارند و از قابلیت چند لمسی (Multi-Touch) پشتیبانی می‌کنند، اما برای استفاده در محیط‌های بسیار چرب یا مرطوب چندان توصیه نمی‌شوند.

محیط نصب HMI تاثیر مستقیمی بر طول عمر آن دارد و باید استانداردهای حفاظتی (IP) پنل جلویی به دقت بررسی گردد. بیشتر نمایشگرهای استاندارد دارای درجه حفاظت IP65 در بخش جلویی هستند که آن‌ها را در برابر پاشش آب و نفوذ گرد و غبار مقاوم می‌سازد. محاسبه قابلیت اطمینان و میانگین زمان بین خرابی‌ها (MTBF) در این تجهیزات حساس از طریق فرمول زیر به دست می‌آید:

MTBF=∑(Uptime)Number of Failures MTBF = \frac{\sum (Uptime)}{\text{Number of Failures}} MTBF=Number of Failures∑(Uptime)​

این شاخص مهندسی $MTBF$ نشان می‌دهد که یک نمایشگر به طور میانگین چند ساعت بدون بروز نقص فنی قادر به کارکرد مداوم است و هرچه این عدد بزرگتر باشد، کیفیت ساخت قطعه بالاتر خواهد بود.

پروتکل‌های ارتباطی و نقش کلیدی تجهیزات شبکه

ارتباط بین صفحه نمایش و پی ال سی نیازمند بستر سخت‌افزاری و نرم‌افزاری پایداری است. پورت‌های سریال (RS232/RS485) در گذشته کاربرد فراوانی داشتند، اما امروزه پورت اترنت صنعتی به استاندارد اصلی ارتباطات تبدیل شده است. اترنت امکان انتقال حجم بالایی از داده‌ها را با سرعت فوق‌العاده فراهم می‌کند. زمانی که شما چندین کنترلر، نمایشگر و درایو را به یکدیگر متصل می‌کنید، استفاده از هاب‌های ساده دیگر پاسخگو نیست و باید قطعات شبکه‌سازی صنعتی را از زیر دسته ” سویچ شبکه “ تهیه نمایید.

سوئیچ‌های شبکه صنعتی بر خلاف نمونه‌های تجاری، در برابر نویزهای الکترومغناطیسی شدید کارخانجات کاملا مقاوم هستند. این سوئیچ‌ها دارای بدنه‌های فلزی بوده و روی ریل‌های استاندارد DIN نصب می‌شوند. برای جلوگیری از قطع شدن ارتباطات در خطوط حساس، استفاده از توپولوژی‌های افزونه (Redundant) با سوئیچ‌های مدیریتی (Managed Switches) به شدت توصیه می‌گردد.

• پارامترهای حیاتی در زمان انتخاب HMI:
• پشتیبانی از پروتکل‌های ارتباطی متنوع (Modbus، Profinet و …)
• ظرفیت حافظه داخلی برای ثبت داده‌ها (Data Logging)
• وضوح تصویر و روشنایی صفحه برای محیط‌های پرنور
• امکان اتصال حافظه‌های جانبی (USB Flash/SD Card)
• قابلیت پشتیبانی از ماکرو نویسی برای پردازش‌های محلی

در نهایت، نرم‌افزار طراحی گرافیک نمایشگر نیز باید کاربرپسند و دارای کتابخانه غنی از المان‌های صنعتی باشد. طراحان باید بتوانند نمودارهای روند تغییرات (Trend) و سطوح دسترسی کاربران (User Security) را به سادگی پیکربندی کنند. انتخاب صحیح این تجهیزات، زمان توقف ماشین‌آلات را کاهش داده و عیب‌یابی را برای تکنسین‌های نگهداری و تعمیرات بسیار آسان‌تر می‌سازد.

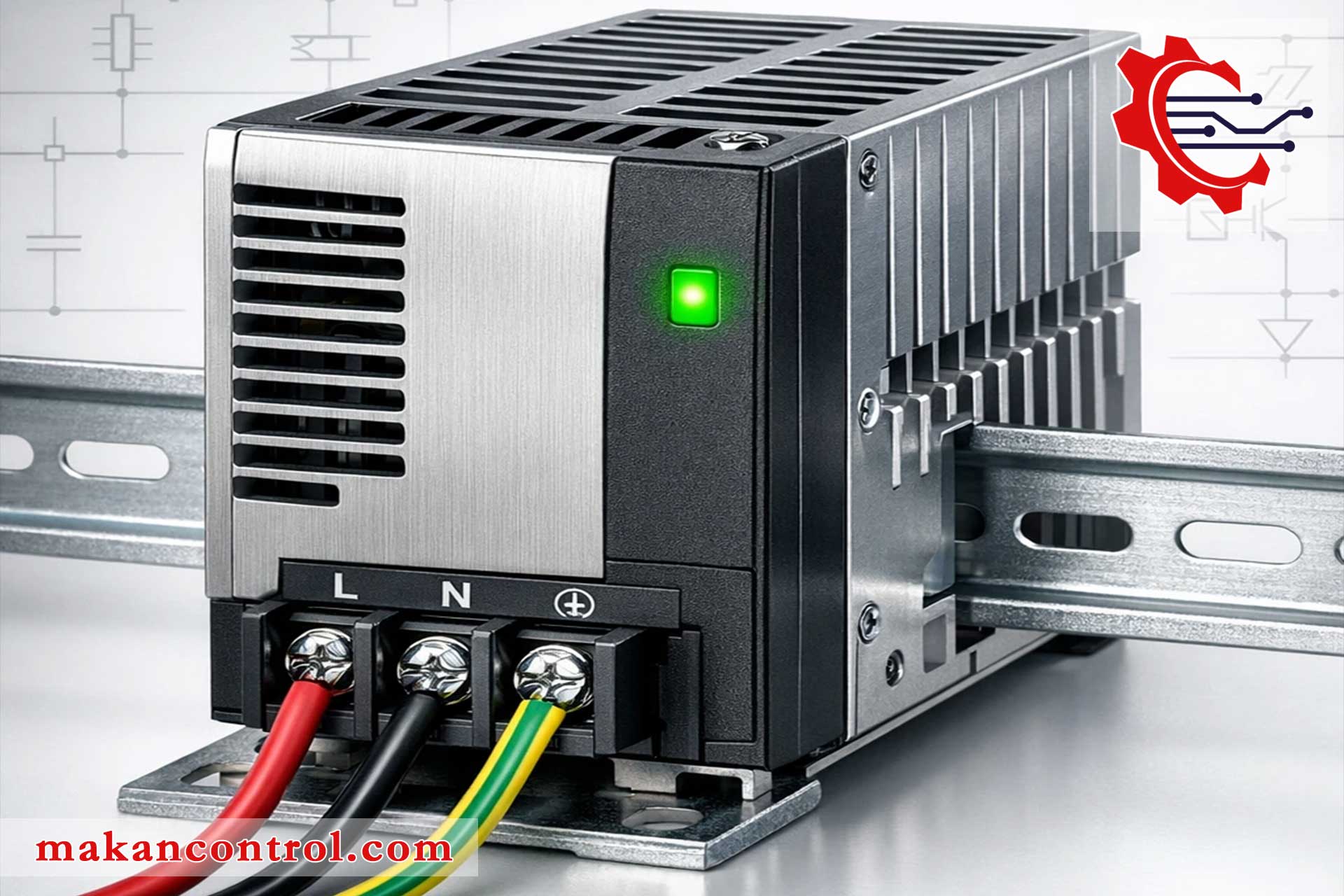

اصول و راهنمای انتخاب و خرید منبع تغذیه صنعتی و تجهیزات حفاظتی مرتبط

هیچ سیستم اتوماسیونی بدون وجود یک منبع انرژی پایدار و ایزوله قادر به ادامه حیات نیست. قلب تپنده تابلوهای برق کنترلی، منابع تغذیه سوئیچینگ هستند که ولتاژ متناوب شبکه را به ولتاژ مستقیم کاملا رگوله شده تبدیل می‌کنند. در این فصل از راهنمای انتخاب و خرید قطعات صنعتی، معیارهای تشخیص یک پاور ساپلای باکیفیت را بررسی خواهیم کرد. تهیه یک منبع تغذیه استاندارد از زیر دسته ” منبع تغذیه POWER SUPPLY “ تضمین‌کننده سلامت سایر تجهیزات گران‌قیمت داخل تابلو مانند PLCها و سنسورها است.

منابع تغذیه صنعتی (SMPS) بر خلاف ترانس‌های خطی قدیمی، راندمان بسیار بالایی دارند و تلفات حرارتی در آن‌ها به حداقل رسیده است. این قطعات با ابعادی کوچک طراحی می‌شوند تا فضای کمتری را روی ریل تابلو اشغال کنند. ولتاژ خروجی استاندارد در اکثر سیستم‌های کنترل ۲۴ ولت دی‌سی (24VDC) است. نوسانات ولتاژ، وجود هارمونیک‌ها و ریپل خروجی می‌توانند باعث اختلال در عملکرد کارت‌های آنالوگ شوند، لذا کیفیت فیلترهای خروجی منبع تغذیه از اهمیت فوق‌العاده‌ای برخوردار است.

نحوه محاسبه دقیق توان مورد نیاز در منابع تغذیه سوئیچینگ

بزرگترین اشتباه در طراحی تابلوهای اتوماسیون، انتخاب منبع تغذیه‌ای با ظرفیت نامناسب است. اگر آمپراژ دستگاه کمتر از حد نیاز باشد، پاور دچار افت ولتاژ شده و سیستم مرتبا ری‌استارت می‌شود. از طرفی، انتخاب یک منبع با توان بسیار بالاتر از حد نیاز، هزینه‌های تمام شده پروژه را بی‌دلیل افزایش می‌دهد. برای محاسبه دقیق جریان مصرفی، باید کاتالوگ تمام قطعات متصل به منبع ۲۴ ولت را بررسی کنید.

جمع جریان‌های مصرفی تمامی سنسورها، رله‌های شیشه‌ای، ورودی‌های پی ال سی و نمایشگرها باید محاسبه شود. در مهندسی برق، توان کل مورد نیاز با در نظر گرفتن یک حاشیه اطمینان از طریق رابطه ریاضی زیر به دست می‌آید:

PTotal=(∑i=1n(Vi×Ii))×1.25 P_{Total} = \left( \sum_{i=1}^{n} (V_{i} \times I_{i}) \right) \times 1.25 PTotal​=(i=1∑n​(Vi​×Ii​))×1.25

در این فرمول، عبارت Vi×IiV_{i} \times I_{i}Vi​×Ii​ توان مصرفی هر یک از المان‌های مدار است و ضریب $1.25$ نشان‌دهنده ۲۵ درصد حاشیه امنیت برای جلوگیری از اضافه‌بار (Overload) در زمان راه‌اندازی اولیه می‌باشد.

بررسی رفتار منبع تغذیه در زمان بروز اتصال کوتاه یا اضافه بار بسیار حیاتی است. پاورهای پیشرفته دارای مدارهای حفاظتی هوشمندی هستند که در صورت بروز اتصالی، جریان خروجی را قطع کرده (Hiccup Mode) یا روی یک مقدار ثابت نگه می‌دارند (Constant Current) تا از سوختن سیم‌کشی‌ها جلوگیری شود. شما می‌توانید با مراجعه به دسته بندی مقایسه ی محصولات در سایت ماکان کنترل، عملکرد این سیستم‌های حفاظتی را در برندهای مختلف بررسی نمایید.

مقایسه برندها و تکنولوژی‌های افزونه (Redundancy)

هنگام خرید منبع تغذیه، نام برند سازنده کیفیت قطعات داخلی مانند خازن‌های الکترولیتیک را تضمین می‌کند. شرکت‌های اروپایی معمولا محصولاتی با کمترین میزان نویز پذیری و بالاترین MTBF تولید می‌کنند. به عنوان نمونه، پاورهای تولید شده توسط شرکت ABB دارای استانداردهای سخت‌گیرانه صنعتی هستند. برای مشاهده مشخصات فنی این رده از محصولات، بررسی صفحه محصولات برند ای بی بی (ABB) به شدت توصیه می‌شود. برندهای معتبر دیگری مانند مین‌ول (Mean Well) تایوان نیز در بازار ایران جایگاه بسیار قدرتمند و محبوبی دارند.

در سیستم‌های فوق حساس مانند پتروشیمی‌ها یا نیروگاه‌ها، قطع شدن منبع تغذیه به هیچ عنوان قابل قبول نیست. در این موارد، مهندسان از سیستم‌های افزونه یا Redundancy استفاده می‌کنند. در این روش، دو منبع تغذیه به صورت موازی از طریق یک ماژول دیودی به یکدیگر متصل می‌شوند. در جدول زیر، مزایای استفاده از روش‌های مختلف تغذیه با هم مقایسه شده‌اند:

بهره‌گیری از ماژول‌های UPS دی‌سی به همراه باتری‌های سیلد اسید، راهکار دیگری برای جلوگیری از خاموشی پردازنده‌ها در زمان قطع برق شبکه است. این ماژول‌ها به محض افت ولتاژ ورودی، بدون هیچ‌گونه تاخیری انرژی سیستم را از باتری تامین می‌کنند. انتخاب صحیح ظرفیت باتری بر اساس میزان آمپر-ساعت (Ah) مصرفی تابلو انجام می‌گیرد. با رعایت این اصول مهندسی، شما پایه‌ریز یک سیستم کنترل کاملا بی‌نقص و پایدار خواهید بود. در بخش‌های بعدی این مقاله جامع، وارد دنیای تجهیزات قدرت و درایوهای کنترل موتور خواهیم شد.

راهنمای جامع انتخاب و خرید اینورتر و درایوهای کنترل دور موتور (VFD)

مهم‌ترین گام در مدیریت مصرف انرژی و کنترل دقیق حرکات مکانیکی، مطالعه راهنمای انتخاب و خرید اینورتر و درایوهای فرکانس متغیر (VFD) است. الکتروموتورهای القایی به عنوان نیروی محرکه اصلی در صنایع شناخته می‌شوند و کنترل بهینه آن‌ها نیازمند تجهیزات پیشرفته‌ای است. شما با مراجعه به زیر دسته ” اینورتر ( درایو ) “ در وب‌سایت ماکان کنترل، می‌توانید تنوع بی‌نظیری از این تجهیزات حیاتی را مشاهده و بررسی کنید. انتخاب یک درایو مناسب نه تنها عمر موتور را افزایش می‌دهد، بلکه هزینه‌های جاری کارخانه را به شدت پایین می‌آورد.

درایوهای کنترل دور با تغییر همزمان فرکانس و ولتاژ اعمال شده به موتور، سرعت چرخش محور را به صورت پیوسته تنظیم می‌کنند. سرعت سنکرون یک موتور الکتریکی وابستگی مستقیمی به فرکانس منبع تغذیه دارد. مهندسان برق برای محاسبه دقیق این سرعت از فرمول زیر بهره می‌برند:

Ns=120×fP N_s = \frac{120 \times f}{P} Ns​=P120×f​

در این معادله، متغیر NsN_sNs​ نمایانگر سرعت سنکرون بر حسب دور بر دقیقه (RPM)، حرف $f$ فرکانس اعمال شده توسط اینورتر و $P$ تعداد قطب‌های موتور است. تغییر نرم فرکانس از صفر تا مقدار نامی، جریان راه‌اندازی را به حداقل می‌رساند و از شوک‌های مکانیکی به گیربکس‌ها و تسمه‌ها به طور کامل جلوگیری می‌کند.

پارامترهای اساسی در انتخاب درایو و بررسی برندهای معتبر

بررسی دقیق نوع بار مکانیکی متصل به موتور، اولین پیش‌نیاز برای انتخاب صحیح اینورتر محسوب می‌شود. بارهای صنعتی به طور کلی به دسته‌های گشتاور ثابت (مانند نوار نقاله‌ها) و گشتاور متغیر (مانند پمپ‌ها و فن‌ها) تقسیم‌بندی می‌گردند. درایوهای مخصوص پمپ و فن معمولا قیمت پایین‌تری دارند، اما استفاده از آن‌ها برای بالابرها یا جرثقیل‌ها به هیچ وجه مجاز نیست.

• معیارهای طلایی برای خرید اینورتر صنعتی:
• تطابق دقیق توان نامی (کیلووات یا اسب بخار) درایو با پلاک الکتروموتور
• توجه به ولتاژ ورودی (تک فاز ۲۲۰ ولت یا سه فاز ۳۸۰ ولت)
• پشتیبانی از کارت‌های شبکه صنعتی برای ارتباط با PLC
• بررسی وجود چوک ورودی و فیلترهای EMC برای کاهش هارمونیک‌ها
• درجه حفاظت فیزیکی (IP) متناسب با محیط نصب (تابلویی یا محیط باز)

بازار تجهیزات کنترل دور میزبان برندهای بسیار قدرتمندی از سراسر جهان است. برندهای اروپایی به دلیل کیفیت بی‌نظیر قطعات و طول عمر بالا، همواره در پروژه‌های حساس اولویت دارند. مهندسان طراح برای سیستم‌های پیچیده معمولا محصولات برند زیمنس (siemens) را پیشنهاد می‌دهند. در مقابل، اگر به دنبال محصولاتی اقتصادی‌تر با کاربری آسان هستید، بررسی محصولات برند ال اس (LS) ساخت کشور کره جنوبی، یک انتخاب هوشمندانه و مقرون‌به‌صرفه خواهد بود.

اصول انتخاب و خرید سافت استارتر؛ راهکاری برای راه‌اندازی نرم الکتروموتورها

تجهیزات راه‌اندازی نرم جایگزینی مدرن و ایمن برای روش‌های سنتی ستاره-مثلث و راه‌اندازی مستقیم (DOL) محسوب می‌شوند. در این بخش از راهنمای انتخاب و خرید تجهیزات قدرت، به بررسی عملکرد و مزایای سافت استارترها می‌پردازیم. زمانی که نیازی به کنترل دقیق سرعت در حین کارکرد موتور ندارید و صرفا هدف شما کاهش جریان استارت است، مراجعه به زیر دسته ” سافت استارتر “ بهترین راهکار مهندسی و مالی خواهد بود. این تجهیزات با کنترل زاویه آتش تریستورها، ولتاژ را به صورت تدریجی به موتور اعمال می‌کنند.

راه‌اندازی مستقیم یک الکتروموتور، شبکه‌های برق را با چالش‌های جدی مواجه می‌سازد. موتورها در لحظه استارت اولیه جریانی بسیار فراتر از جریان نامی خود از شبکه می‌کشند که باعث افت ولتاژ شدید می‌شود. رابطه محاسبه جریان راه‌اندازی در حالت اتصال مستقیم به صورت تقریبی در فرمول زیر بیان شده است:

Istart=(5 تا 8)×Inominal I_{start} = (5 \text{ تا } 8) \times I_{nominal} Istart​=(5 تا 8)×Inominal​

سافت استارترها با محدود کردن این ضریب ضربه‌زننده، مقدار IstartI_{start}Istart​ را به حدود ۲ تا ۳ برابر جریان نامی کاهش می‌دهند. این کاهش چشمگیر، از سوختن سیم‌پیچ‌های موتور در اثر حرارت بالا جلوگیری کرده و طول عمر کنتاکتورها و کابل‌های تغذیه را به شدت افزایش می‌دهد.

مزایای استفاده از سافت استارتر و نکات فنی در طراحی تابلو

علاوه بر کاهش جریان، توقف نرم (Soft Stop) یکی دیگر از قابلیت‌های بی‌نظیر این تجهیزات است. در سیستم‌های پمپاژ، قطع ناگهانی برق باعث بروز پدیده مخرب “ضربه قوچ” (Water Hammer) در لوله‌ها می‌شود. سافت استارتر با کاهش تدریجی ولتاژ، پمپ را به آرامی متوقف کرده و از ترکیدگی لوله‌ها و خرابی شیرآلات مکانیکی جلوگیری می‌کند.

• برتری‌های سافت استارتر نسبت به روش‌های سنتی:
• حذف کامل تنش‌های مکانیکی بر روی کوپلینگ‌ها و چرخ‌دنده‌ها
• جلوگیری از افت ولتاژ شبکه و اختلال در کارکرد سایر تجهیزات
• ابعاد بسیار کوچکتر نسبت به تابلوهای حجیم ستاره-مثلث
• دارا بودن رله‌های حفاظتی داخلی (حفاظت اضافه بار، افت فاز و غیرقرینگی)

هنگام طراحی تابلو برق حاوی سافت استارتر، توجه به کنتاکتور بای‌پس (Bypass Contactor) بسیار ضروری است. برخی از برندها این کنتاکتور را در داخل دستگاه تعبیه کرده‌اند، اما برای توان‌های بسیار بالا معمولا باید آن را به صورت مجزا تهیه کنید. پس از اتمام زمان راه‌اندازی، تریستورها از مدار خارج شده و جریان از طریق کنتاکتور بای‌پس هدایت می‌شود تا تلفات حرارتی دستگاه به صفر برسد. برای بررسی قیمت این تجهیزات حفاظتی و جانبی، پیشنهاد می‌کنیم حتما به فروشگاه ماکان کنترل سر بزنید.

تنوع برند در این حوزه نیز بسیار بالاست. شرکت‌های پیشگام در صنعت برق، محصولات متنوعی را با کلاس‌های حفاظتی گوناگون تولید می‌کنند. یکی از خوش‌نام‌ترین تولیدکنندگان در این زمینه، برند فرانسوی اشنایدر است. با مشاهده محصولات برند اشنایدر (schneider) متوجه خواهید شد که این شرکت برای هر نوع کاربری صنعتی، از راه‌اندازی پمپ‌های کوچک تا کمپرسورهای عظیم، راهکار ویژه‌ای ارائه کرده است. انتخاب درست میان درایو و سافت استارتر، ضامن پایداری سیستم قدرت شما خواهد بود.

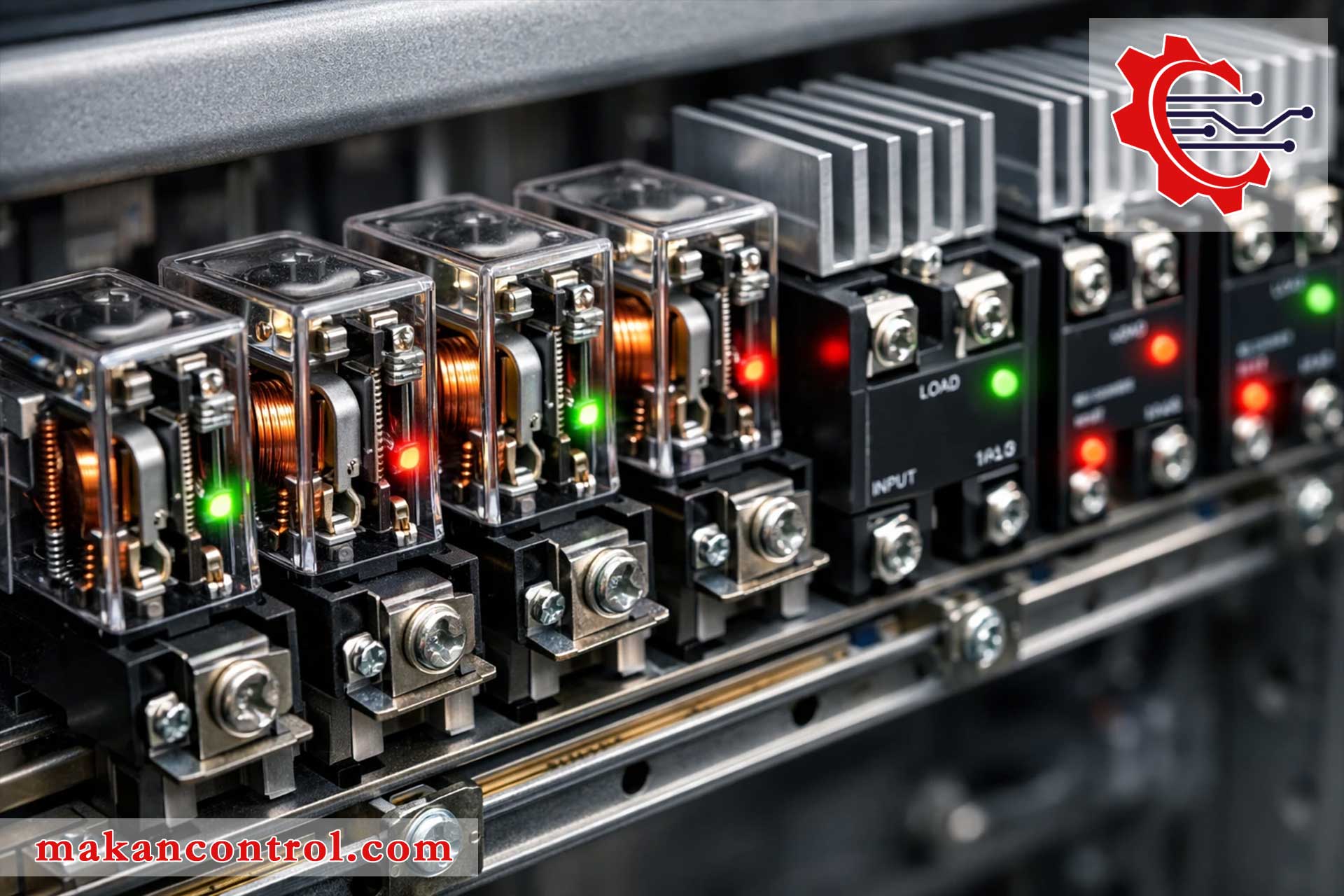

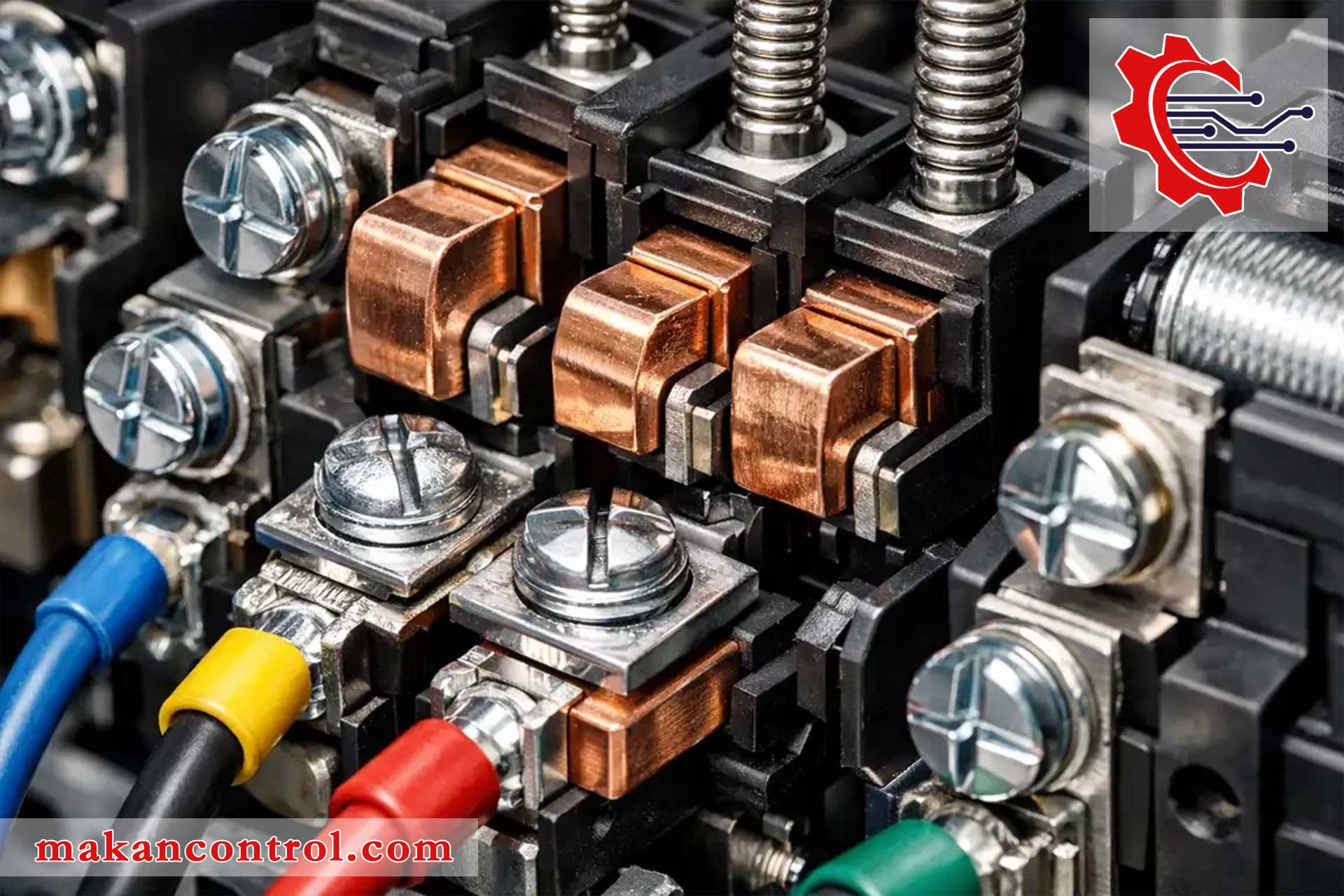

راهنمای انتخاب و خرید کنتاکتور و رله‌های صنعتی برای قطع و وصل ایمن

مهم‌ترین بخش در طراحی مدارهای فرمان و قدرت، مطالعه دقیق راهنمای انتخاب و خرید تجهیزات سوئیچینگ مانند کنتاکتورها و رله‌های صنعتی است. این قطعات الکترومکانیکی وظیفه قطع و وصل مکرر جریان برق را بر عهده دارند و هسته اصلی تابلوهای برق صنعتی محسوب می‌شوند. شما برای تهیه این قطعات کلیدی و تضمین ایمنی خطوط تولید خود می‌توانید به بخش فروشگاه ماکان کنترل مراجعه کرده و انواع تجهیزات سوئیچینگ را بررسی نمایید. انتخاب اشتباه در این بخش، مستقیما به خرابی الکتروموتورها و آتش‌سوزی در تابلوهای برق منجر خواهد شد.

کنتاکتورها بر اساس نوع باری که قرار است قطع و وصل کنند، به دسته‌بندی‌های مختلفی (Utilization Categories) تقسیم می‌شوند. بارهای مقاومتی ساده مانند هیترها در دسته AC-1 و الکتروموتورهای قفس سنجابی که جریان راه‌اندازی بالایی دارند در دسته AC-3 قرار می‌گیرند. محاسبه توان دقیق برای انتخاب پلاتین‌های کنتاکتور در شبکه‌های سه فاز از طریق فرمول زیر انجام می‌پذیرد:

P=3×V×I×cos⁡(ϕ) P = \sqrt{3} \times V \times I \times \cos(\phi) P=3​×V×I×cos(ϕ)

در این معادله، $V$ ولتاژ خط، $I$ جریان عبوری و $\cos (\varphi )$ ضریب توان شبکه است. پلاتین‌های کنتاکتور باید قادر باشند تا چندین برابر جریان نامی محاسبه شده در این فرمول را در لحظه استارت تحمل کنند بدون آنکه دچار جوش‌خوردگی شوند.

معیارهای اصلی در خرید کنتاکتور و بررسی تجهیزات فرمان

ولتاژ بوبین کنتاکتور یکی از پارامترهای بسیار مهمی است که مهندسان طراح باید به آن دقت کنند. بوبین‌ها معمولا در ولتاژهای ۲۴ ولت دی‌سی، ۱۱۰ ولت و ۲۲۰ ولت ای‌سی تولید می‌شوند تا با سیستم‌های کنترل و خروجی‌های PLC سازگار باشند. استفاده از رله‌های شیشه‌ای به عنوان واسطه میان پردازنده و کنتاکتورهای قدرت، طول عمر کارت‌های خروجی کنترلر را به شدت افزایش می‌دهد. برای پروژه‌های حساس، پیشنهاد می‌کنیم حتما محصولات برند زیمنس (siemens) را برای بخش سوئیچینگ انتخاب کنید تا از کیفیت آلیاژ پلاتین‌ها مطمئن باشید.

• نکات طلایی هنگام خرید کنتاکتور صنعتی:
• تطابق دقیق جریان نامی پلاتین‌ها با دسته کاربردی (AC-1 تا AC-4)
• انتخاب ولتاژ تغذیه بوبین هماهنگ با مدار فرمان تابلو
• بررسی قابلیت نصب تیغه‌های کمکی (Auxiliary Contacts) بر روی کنتاکتور
• توجه به حداکثر تعداد دفعات قطع و وصل مجاز در ساعت
• مقاومت عایقی بدنه و پایداری در برابر لرزش‌های دستگاه

علاوه بر برند زیمنس، محصولات فرانسوی نیز در این زمینه پیشتاز هستند. بررسی و خرید محصولات برند اشنایدر (schneider) به دلیل تنوع بسیار بالا در لوازم جانبی مانند تایمرهای بادی و اینترلاک‌های مکانیکی، همواره مورد توجه تابلوسازان حرفه‌ای قرار دارد. در جدول زیر، تفاوت کاربرد رله‌های شیشه‌ای و کنتاکتورها را مشاهده می‌کنید:

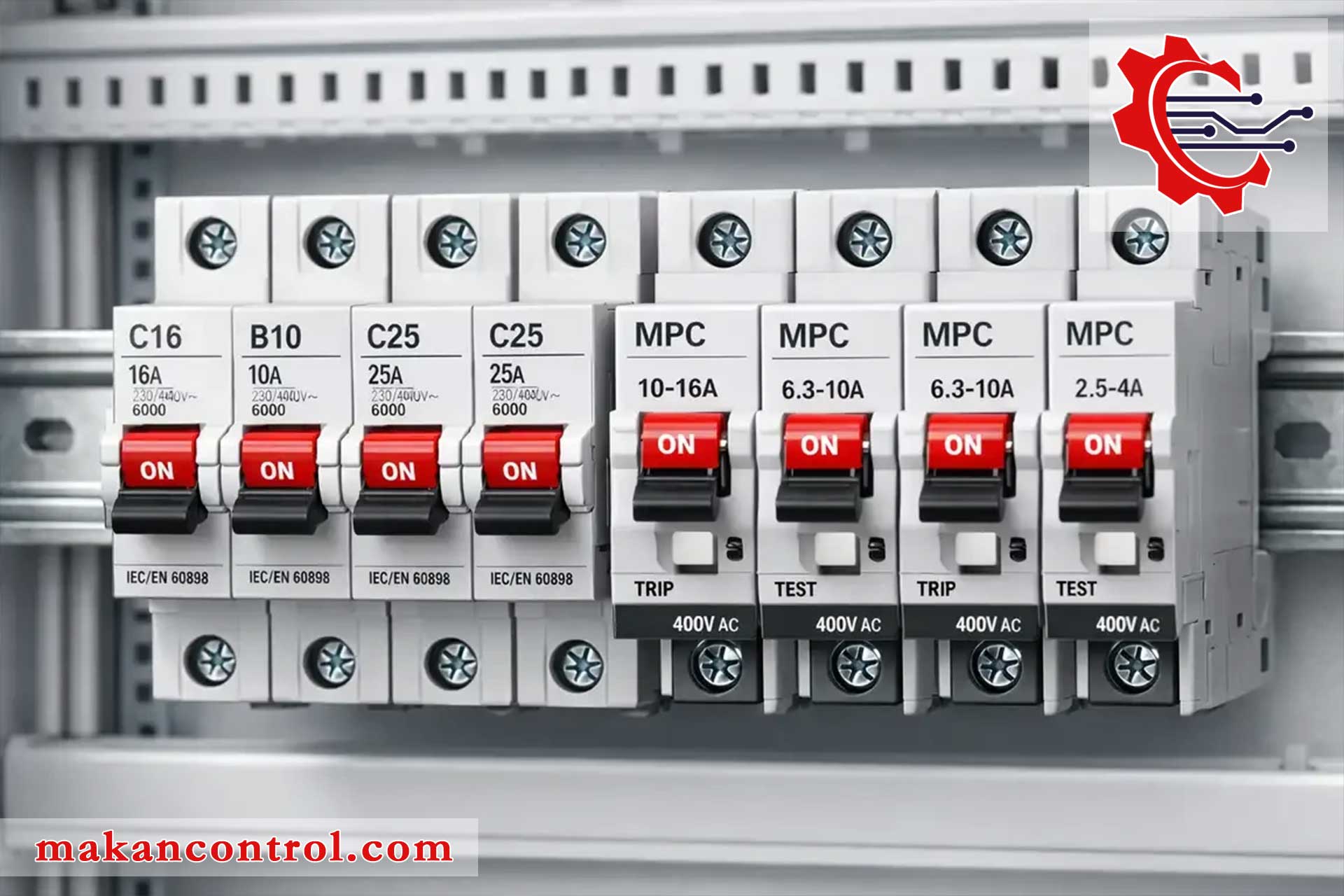

راهنمای جامع انتخاب و خرید کلیدهای حفاظتی (MCB و MCCB)

حفاظت از جان اپراتورها و سرمایه‌های فیزیکی کارخانه در گرو مطالعه راهنمای انتخاب و خرید کلیدهای حفاظتی و قطع‌کننده‌های مدار است. کلیدهای مینیاتوری (MCB) و کلیدهای اتوماتیک کمپکت (MCCB) خط مقدم دفاعی تابلوهای برق در برابر خطرات اتصال کوتاه و اضافه‌بار محسوب می‌شوند. برای مقایسه مشخصات فنی این تجهیزات حیاتی و انتخاب بهترین گزینه برای پروژه خود، می‌توانید از بخش دسته بندی مقایسه ی محصولات در سایت ماکان کنترل استفاده نمایید. تجهیزات حفاظتی استاندارد، از بروز فاجعه در زمان نوسانات شدید شبکه جلوگیری می‌کنند.

کلیدهای مینیاتوری معمولا برای جریان‌های زیر ۶۳ آمپر و حفاظت مدارهای روشنایی یا فرمان استفاده می‌شوند. این کلیدها دارای دو مکانیزم حفاظتی حرارتی (برای اضافه‌بار) و مغناطیسی (برای اتصال کوتاه) هستند. کلیدهای مینیاتوری تیپ B برای مصارف روشنایی و تیپ C برای مصارف موتوری با راه‌اندازی نرم کاربرد دارند. محاسبه جریان اتصال کوتاه پیش‌بینی شده در یک نقطه از مدار، نیازمند دقت بالا و استفاده از فرمول زیر است:

Isc=VL−L3×Z I_{sc} = \frac{V_{L-L}}{\sqrt{3} \times Z} Isc​=3​×ZVL−L​​

در این رابطه مهندسی، IscI_{sc}Isc​ جریان اتصال کوتاه، VL−LV_{L-L}VL−L​ ولتاژ خط به خط شبکه و $Z$ امپدانس کل مسیر تا نقطه اتصالی می‌باشد. قدرت قطع (Breaking Capacity) کلید حفاظتی خریداری شده باید حتما از مقدار محاسبه شده در این فرمول بزرگتر باشد تا کلید در زمان حادثه متلاشی نشود.

تفاوت کلیدهای کمپکت و مینیاتوری در صنایع سنگین

هنگامی که جریان مصرفی خطوط از حد مجاز کلیدهای مینیاتوری فراتر می‌رود، باید به سراغ کلیدهای اتوماتیک کمپکت (MCCB) برویم. این کلیدها علاوه بر تحمل جریان‌های تا ۱۶۰۰ آمپر، قابلیت تنظیم دقیق آستانه قطع حرارتی و مغناطیسی را نیز به مهندسان می‌دهند. وجود رله‌های شنت تریپ (Shunt Trip) و کنتاکت‌های خطایاب بر روی این کلیدها، امکان اتصال آن‌ها به شبکه‌های هوشمند مانیتورینگ کارخانه را فراهم می‌سازد.

• مهم‌ترین پارامترها در خرید کلیدهای اتوماتیک:
• قدرت قطع نهایی اتصال کوتاه (Icu) بر حسب کیلوآمپر
• قدرت قطع سرویس (Ics) و قابلیت وصل مجدد پس از رفع خطا
• نوع واحد حفاظت (حرارتی-مغناطیسی یا الکترونیکی و میکرولاجیک)
• قابلیت نصب موتور برای قطع و وصل از راه دور
• تطابق ابعاد کلید با شینه‌بندی‌های تابلو برق

برای خطوط تولیدی که نیازمند ضریب اطمینان بسیار بالایی هستند، تجهیزات حفاظتی تولید شده توسط شرکت‌های پیشرفته کره‌ای به دلیل قیمت مناسب و کیفیت بالا بسیار پرفروش‌اند. پیشنهاد می‌کنیم با مراجعه به صفحه محصولات برند ال اس (LS)، تنوع کلیدهای هوایی و کمپکت این شرکت معتبر را بررسی کنید. طراحی شبکه‌های توزیع برق کارخانه بدون در نظر گرفتن هماهنگی حفاظتی (Selectivity) میان کلیدهای بالادست و پایین‌دست، باعث خاموشی‌های گسترده بی‌دلیل خواهد شد. بنابراین، انتخاب دقیق آمپراژ و نوع منحنی قطع هر کلید باید با محاسبات دقیق مهندسی همراه باشد. در فصول بعدی، به بررسی سنسورها و تجهیزات ابزار دقیق خواهیم پرداخت.

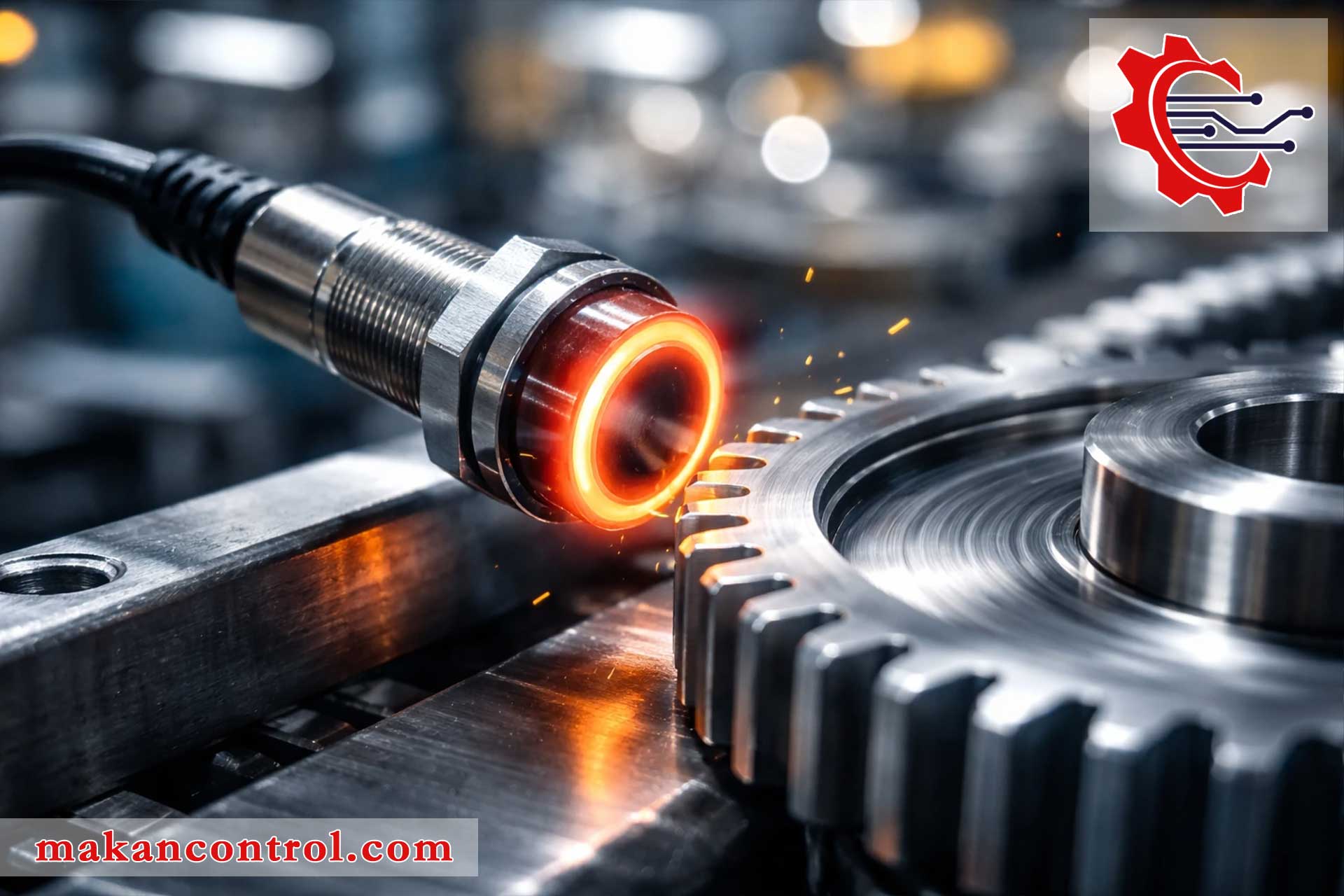

راهنمای انتخاب و خرید سنسورهای صنعتی و مجاورتی

بدون شک، سنسورها به عنوان چشمان بینای سیستم‌های اتوماسیون عمل می‌کنند و مطالعه دقیق راهنمای انتخاب و خرید این تجهیزات برای هر مهندس طراح کاملا ضروری است. کنترلرهای منطقی (PLC) برای اجرای دستورات خود به دریافت اطلاعات لحظه‌ای از محیط ماشین‌آلات نیاز دارند و سنسورهای صنعتی این وظیفه خطیر را بر عهده می‌گیرند. شما با مراجعه به بخش دانش فنی در وب‌سایت ماکان کنترل، می‌توانید مقالات تخصصی متعددی را درباره نحوه عملکرد انواع حسگرهای دیجیتال و آنالوگ مطالعه کنید. خرید یک سنسور نامناسب، باعث توقف‌های مکرر خط تولید و بروز خطاهای محاسباتی در سیستم کنترل می‌گردد.

سنسورهای مجاورتی (Proximity Sensors) پرکاربردترین نوع حسگرها در خطوط مونتاژ و بسته‌بندی به شمار می‌روند. مهندسان این سنسورها را بر اساس تکنولوژی تشخیص، به انواع القایی (برای فلزات)، خازنی (برای مواد غیرفلزی و سیالات) و نوری تقسیم‌بندی می‌کنند. فاصله دید مفید یک سنسور القایی ارتباط مستقیمی با نوع آلیاژ هدف دارد. طراحان مدار برای محاسبه فاصله سوئیچینگ موثر از فرمول ضریب تصحیح زیر استفاده می‌کنند:

Sn=Sr×K S_n = S_r \times K Sn​=Sr​×K

در این معادله کاربردی، متغیر SnS_nSn​ فاصله تشخیص واقعی، SrS_rSr​ فاصله نامی درج شده در کاتالوگ سنسور و $K$ ضریب تصحیح جنس قطعه است. به عنوان مثال، ضریب $K$ برای فولاد عدد ۱، برای برنج ۰.۵ و برای آلومینیوم ۰.۴ در نظر گرفته می‌شود که نشان می‌دهد سنسور، فلزات آهنی را از فاصله دورتری تشخیص می‌دهد.

پارامترهای کلیدی در راهنمای خرید سنسور و بررسی انواع خروجی‌ها

نوع خروجی الکتریکی سنسور یکی از مهم‌ترین چالش‌ها در زمان سفارش‌گذاری محسوب می‌شود. شما باید خروجی ترانزیستوری سنسور (PNP یا NPN) را دقیقا منطبق با نوع سیم‌بندی کارت‌های ورودی PLC خود انتخاب کنید. همچنین، توجه به فرکانس سوئیچینگ (تعداد دفعات تشخیص در ثانیه) برای دستگاه‌هایی که با سرعت بسیار بالا کار می‌کنند، مانند ماشین‌های برچسب‌زن، فوق‌العاده حیاتی است. برای بررسی تنوع سنسورها و اطلاع از قیمت‌های روز، پیشنهاد می‌کنیم همواره به فروشگاه ماکان کنترل سر بزنید.

• معیارهای اصلی در راهنمای انتخاب و خرید سنسور:
• تطابق دقیق فاصله تشخیص نامی (Sensing Range) با فواصل مکانیکی دستگاه
• تعیین نوع خروجی الکتریکی (NPN/PNP) و حالت نرمال باز (NO) یا نرمال بسته (NC)
• درجه حفاظت محیطی (IP67 یا IP68) برای مقاومت در برابر رطوبت و روغن‌های صنعتی
• شکل ظاهری و ابعاد فیزیکی بدنه (استوانه‌ای رزوه‌دار یا مکعبی)
• فرکانس سوئیچینگ و سرعت پاسخ‌گویی سنسور به تغییرات محیط

در میان تولیدکنندگان تجهیزات حسگر، شرکت‌های متعددی در سطح جهان فعالیت می‌کنند. استفاده از محصولات برند اشنایدر (schneider) در بخش سنسورهای نوری و اولتراسونیک (فراصوت)، دقت بی‌نظیری را برای ماشین‌آلات شما به ارمغان می‌آورد. جدول زیر مقایسه کوتاهی میان سه تکنولوژی پرکاربرد در سنسورهای مجاورتی را ارائه می‌دهد تا شما مسیر خرید روشن‌تری داشته باشید:

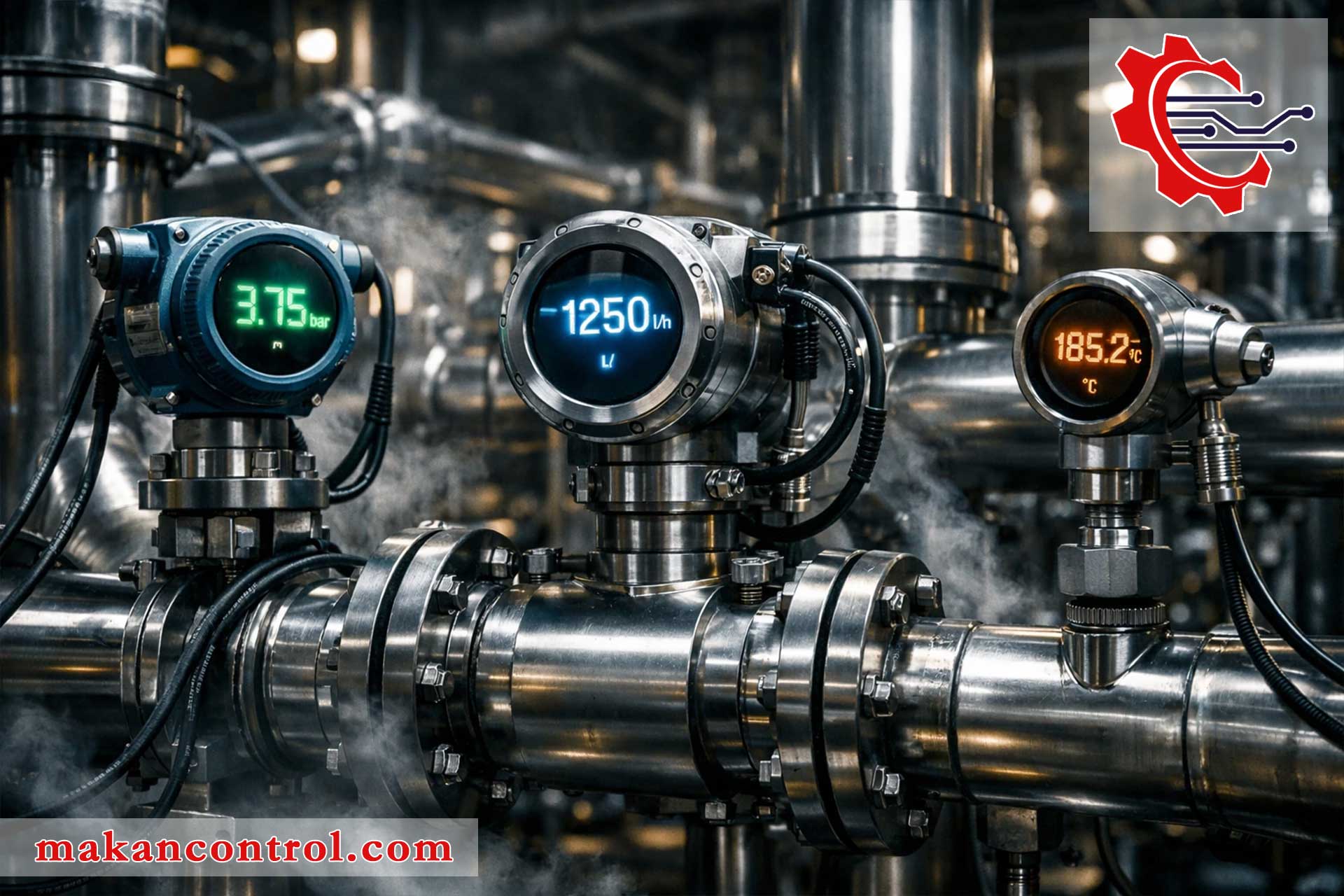

راهنمای انتخاب و خرید تجهیزات ابزار دقیق و ترانسمیترها

سیستم‌های اتوماسیون فرآیند (Process Automation) در صنایعی نظیر نفت، گاز، پتروشیمی و داروسازی، به جای سنسورهای دیجیتال ساده، نیازمند تجهیزات پیشرفته‌تری هستند. مطالعه راهنمای انتخاب و خرید تجهیزات ابزار دقیق مانند ترانسمیترهای دما، فشار، سطح و جریان (Flow) برای راه‌اندازی این سیستم‌های پیچیده کاملا الزامی است. شما می‌توانید با مطالعه مقالات تخصصی ما در وبلاگ، دانش خود را در زمینه کالیبراسیون و نصب این تجهیزات حساس ارتقا دهید. این ترانسمیترها متغیرهای فیزیکی پیوسته را به سیگنال‌های استاندارد الکتریکی تبدیل می‌کنند.

سیگنال جریان ۴ تا ۲۰ میلی‌آمپر (4-20mA) رایج‌ترین استاندارد انتقال داده در حوزه ابزار دقیق به شمار می‌رود. مهندسان این سیگنال را به دلیل عدم افت جریان در مسافت‌های طولانی کابل‌کشی و قابلیت تشخیص قطعی سیم (با افت جریان به صفر میلی‌آمپر) ترجیح می‌دهند. برای مقیاس‌بندی (Scaling) سیگنال الکتریکی خروجی نسبت به متغیر فیزیکی اندازه‌گیری شده، پردازنده‌ها از فرمول خطی زیر استفاده می‌کنند:

Iout=4+(16×PV−LRVURV−LRV) I_{out} = 4 + \left( 16 \times \frac{PV – LRV}{URV – LRV} \right) Iout​=4+(16×URV−LRVPV−LRV​)

در این فرمول حیاتی، IoutI_{out}Iout​ جریان خروجی ترانسمیتر بر حسب میلی‌آمپر، $PV$ متغیر فرآیند لحظه‌ای (مثلا فشار مخزن)، $LRV$ کمترین مقدار بازه اندازه‌گیری و $URV$ بیشترین مقدار بازه تنظیمی ترانسمیتر است. دقت در تنظیم این پارامترها، ضامن عملکرد صحیح حلقه‌های کنترل PID خواهد بود.

اصول مهم در راهنمای انتخاب ترانسمیترها و پروتکل‌های ارتباطی

هنگام خرید تجهیزات ابزار دقیق، جنس بخش‌هایی از سنسور که مستقیما با سیال در تماس هستند (Wetted Parts) اهمیت فوق‌العاده‌ای پیدا می‌کند. اسیدها، مواد خورنده و گازهای اشتعال‌زا هرکدام نیازمند آلیاژهای خاصی مانند استنلس استیل ۳۱۶، هاستلوی (Hastelloy) یا روکش‌های تفلون (PTFE) هستند. علاوه بر این، در محیط‌های مستعد انفجار، شما باید حتما تجهیزاتی با گواهینامه‌های ضد انفجار (ATEX یا EX) تهیه کنید تا از بروز حوادث فاجعه‌بار جلوگیری نمایید.

• فاکتورهای تعیین‌کننده در راهنمای خرید تجهیزات ابزار دقیق:
• درصد خطای مجاز (Accuracy) و میزان تکرارپذیری اندازه‌گیری‌ها
• پشتیبانی از پروتکل‌های ارتباطی هوشمند مانند HART ،Profibus PA یا Foundation Fieldbus
• جنس متریال بدنه و دیافراگم متناسب با میزان خورندگی و دمای سیال
• محدوده دمای کارکرد ایمن (Operating Temperature) محیط و فرآیند
• نیاز به نمایشگر محلی (Local Display) برای خوانش داده‌ها توسط اپراتور سایت

برندهای آلمانی و سوئیسی در زمینه ساخت تجهیزات دقیق اندازه‌گیری حرف اول را در دنیا می‌زنند. برای پروژه‌های پالایشگاهی و سیستم‌های کنترل بسیار حساس، مهندسان مجرب منحصرا به سراغ محصولات برند زیمنس (siemens) در حوزه ابزار دقیق (سری SITRANS) می‌روند. در جدول زیر، دو سنسور پرکاربرد اندازه‌گیری دما یعنی ترموکوپل‌ها و مقاومت‌های حرارتی (RTD) را مقایسه کرده‌ایم تا تفاوت‌های کاربردی آن‌ها در فرآیندهای صنعتی مشخص گردد:

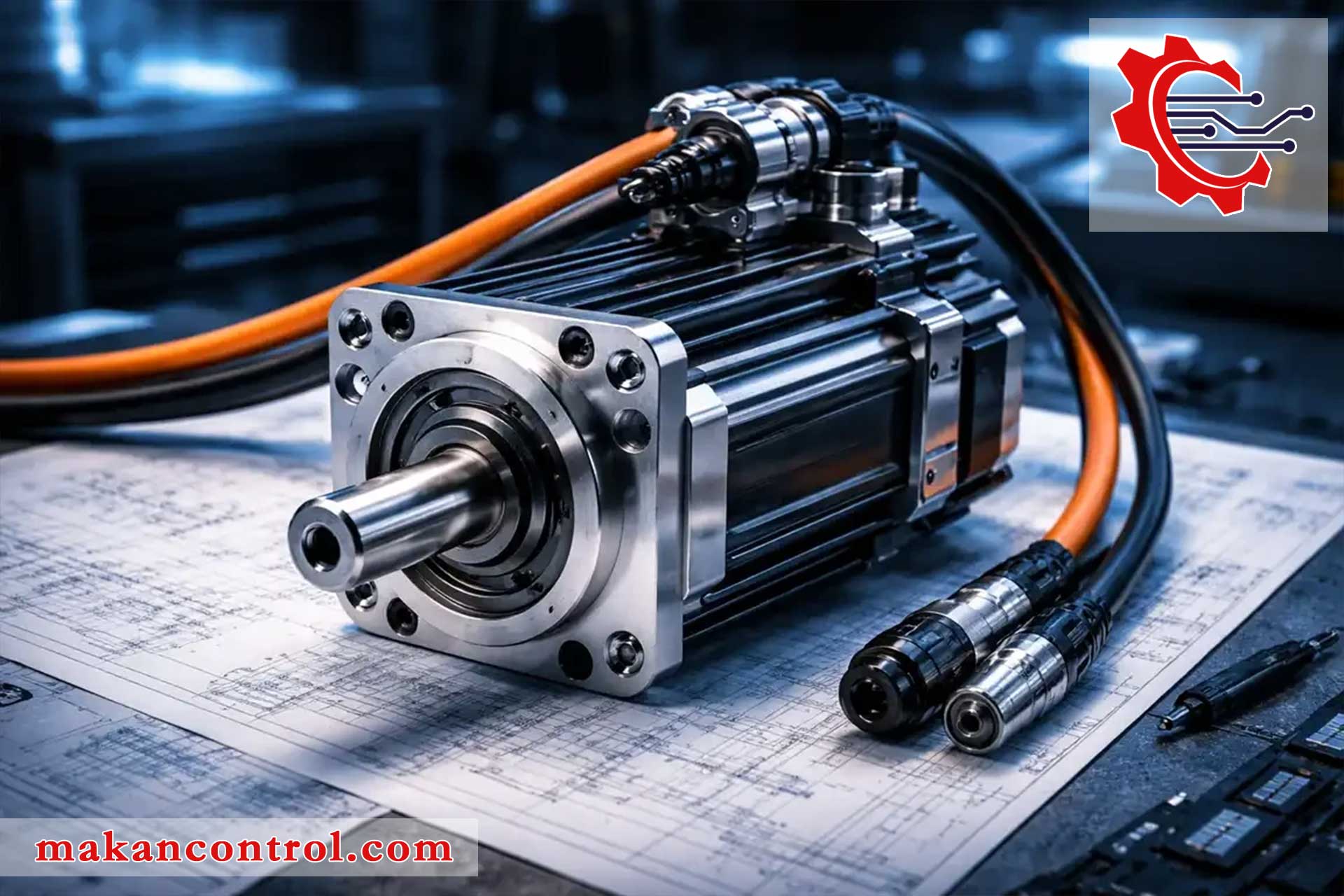

راهنمای انتخاب و خرید سروو موتورها و سیستم‌های موشن کنترل

برای دستیابی به بالاترین سطح دقت در موقعیت‌یابی، کنترل سرعت و گشتاور در ماشین‌آلات پیچیده مانند دستگاه‌های CNC و رباتیک، مطالعه راهنمای انتخاب و خرید سروو موتورها (Servo Motors) یک ضرورت اجتناب‌ناپذیر است. سیستم‌های سروو با بهره‌گیری از فیدبک‌های دقیق (انکودر یا ریزالور) به صورت حلقه بسته (Closed-Loop) عمل می‌کنند و هرگونه خطای موقعیتی را در کسری از ثانیه اصلاح می‌نمایند. برای آشنایی بیشتر با مفاهیم کنترل حرکت و محاسبات دقیق آن، بخش دانش فنی وب‌سایت ماکان کنترل، مقالات بسیار مفیدی را در اختیار شما قرار می‌دهد. عدم تطابق توان سروو موتور با مکانیک دستگاه، منجر به لرزش شدید، خطای موقعیت و در نهایت سوختن درایو خواهد شد.

یکی از مهم‌ترین پارامترهای مهندسی در زمان سایزینگ (Sizing) و انتخاب سروو سیستم‌ها، محاسبه دقیق نسبت اینرسی (Inertia Ratio) است. اینرسی بار مکانیکی باید با اینرسی روتور موتور همخوانی داشته باشد تا سیستم بتواند شتاب‌گیری و ترمزگیری نرمی را تجربه کند. فرمول پایه برای بررسی این تطابق به شرح زیر است:

R=JLJM R = \frac{J_L}{J_M} R=JM​JL​​

در این معادله، $R$ نسبت اینرسی، JLJ_LJL​ ممان اینرسی بار متصل به شفت (با در نظر گرفتن گیربکس) و JMJ_MJM​ ممان اینرسی روتور سروو موتور است. در سیستم‌های با دینامیک بالا، مهندسان طراح تلاش می‌کنند تا مقدار $R$ را کمتر از ۵ و در کاربردهای معمولی کمتر از ۱۰ نگه دارند. در صورتی که این نسبت از حد مجاز فراتر رود، درایو قادر به تنظیم ضرایب PID (Tuning) نخواهد بود.

نکات کلیدی در خرید سروو موتور و بررسی مشخصات انکودر

انکودر متصل به انتهای شفت سروو موتور، وظیفه ارسال موقعیت لحظه‌ای روتور را به درایو بر عهده دارد. رزولوشن انکودر (بر حسب بیت یا پالس در دور) مستقیما تعیین‌کننده دقت نهایی ماشین شماست. انکودرهای مطلق (Absolute) بر خلاف مدل‌های افزایشی (Incremental)، موقعیت خود را پس از قطع برق از دست نمی‌دهند و نیازی به فرآیند Home-ing مجدد در زمان استارت دستگاه ندارند. برای مشاهده قیمت‌ها و بررسی مشخصات فنی درایوهای سروو، می‌توانید به فروشگاه ماکان کنترل مراجعه نمایید.

• معیارهای طلایی در راهنمای خرید سیستم‌های سروو:
• محاسبه دقیق گشتاور نامی (Rated Torque) و گشتاور حداکثر (Peak Torque) مورد نیاز ماشین
• سرعت نامی موتور (دور در دقیقه – RPM) و حداکثر سرعت در زمان مانورهای سریع
• نوع و رزولوشن انکودر (افزایشی یا مطلق با باتری پشتیبان)
• پروتکل‌های شبکه ارتباطی درایو (EtherCAT ،PROFINET یا CANopen) برای اتصال به کنترلر
• وجود ترمز مکانیکی الکترومغناطیسی (Brake) برای محورهای عمودی جهت جلوگیری از سقوط بار

تولیدکنندگان آسیایی در سال‌های اخیر توانسته‌اند سهم بزرگی از بازار سروو سیستم‌ها را با ارائه قیمت‌های رقابتی و امکانات فوق‌العاده به دست آورند. بررسی محصولات برند ال اس (LS) در زمینه سروو درایوها، نشان‌دهنده پیشرفت چشمگیر این شرکت در الگوریتم‌های Auto-Tuning و کنترل لرزش (Vibration Suppression) است. در جدول زیر، مقایسه‌ای کاربردی میان سروو موتورها و الکتروموتورهای القایی معمولی (با اینورتر) ارائه شده است:

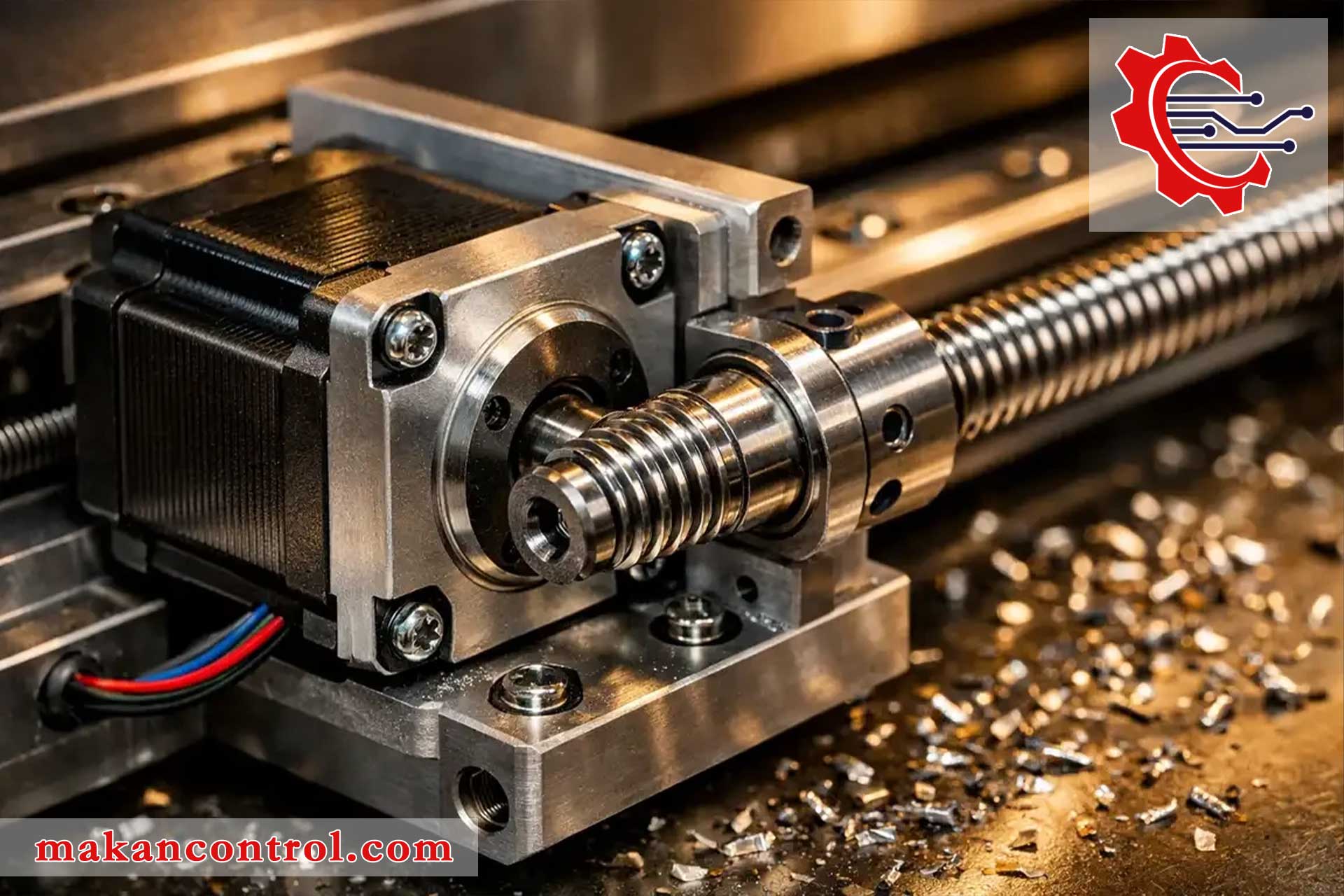

راهنمای انتخاب و خرید استپر موتورها و درایوهای پله‌ای

زمانی که طراحان ماشین‌آلات به دنبال یک راهکار اقتصادی برای موقعیت‌یابی با دقت قابل قبول هستند، مطالعه راهنمای انتخاب و خرید استپر موتورها (Stepper Motors) بهترین مسیر پیش روی آن‌هاست. استپر موتورها یا موتورهای پله‌ای، بر خلاف سروو موتورها، معمولا به صورت حلقه باز (Open-Loop) یعنی بدون نیاز به انکودر کار می‌کنند. این موتورها با دریافت هر پالس الکتریکی از سوی درایو، به میزان یک زاویه مشخص (Step Angle) چرخش می‌کنند. برای آشنایی با تفاوت‌های ساختاری این تجهیزات، مطالعه مقالات بخش وبلاگ ماکان کنترل را به شما پیشنهاد می‌کنیم.

زاویه پله (Step Angle) مهم‌ترین مشخصه ذاتی یک استپر موتور است که دقت پایه آن را مشخص می‌کند. رایج‌ترین استپر موتورهای بازار دارای زاویه ۱.۸ درجه هستند، به این معنی که برای یک دور چرخش کامل شفت، به ۲۰۰ پالس نیاز دارند. رابطه بین تعداد پالس، زاویه پله و چرخش در فرمول زیر خلاصه می‌شود:

θ=360∘Ns \theta = \frac{360^\circ}{N_s} θ=Ns​360∘​

در این معادله، $\theta$ زاویه چرخش به ازای هر پالس و NsN_sNs​ تعداد پله‌های موتور در یک دور کامل (۳۶۰ درجه) است. البته درایوهای پیشرفته امروزی با تکنولوژی میکرو استپینگ (Micro-stepping) می‌توانند هر پله فیزیکی را به بخش‌های بسیار کوچکتری (مثلا ۲۵۶ قسمت) تقسیم کنند که این امر موجب افزایش چشمگیر دقت، کاهش لرزش موتور و حرکت نرم‌تر در سرعت‌های پایین می‌گردد.

اصول مهم در راهنمای خرید استپر موتورها و بررسی منحنی گشتاور-سرعت

یکی از نقاط ضعف ذاتی استپر موتورها، افت شدید گشتاور خروجی با افزایش سرعت چرخش است. برخلاف سروو موتورها که گشتاور ثابتی تا سرعت نامی دارند، استپر موتورها در سرعت‌های بالا (معمولا بالای ۱۰۰۰ دور در دقیقه) عملا گشتاور مفیدی تولید نمی‌کنند و پدیده از دست دادن پله (Step Loss) رخ می‌دهد. بنابراین، در زمان خرید این موتورها، بررسی دقیق منحنی گشتاور-سرعت (Torque-Speed Curve) ارائه شده در کاتالوگ سازنده بسیار حیاتی است.

• فاکتورهای تعیین‌کننده در راهنمای انتخاب درایو و استپ موتور:
• گشتاور نگهدارنده (Holding Torque) موتور در زمان توقف
• جریان نامی هر فاز موتور (آمپر) جهت انتخاب درایو متناسب
• تعداد فازهای موتور (دو فاز، سه فاز یا پنج فاز – که پنج فازها دقت بالاتری دارند)
• ابعاد فلنج موتور (استاندارد NEMA مانند NEMA 23 یا NEMA 34)
• پشتیبانی درایو از تکنولوژی‌های کاهش نویز و میکرو استپینگ

برای کاربردهای خاص که نیازمند ترکیب اقتصاد استپر موتور و اطمینان حلقه بسته هستند، سیستم‌های “استپر موتور کلوز لوپ” (Closed-Loop Stepper) یا ایزی سروو (Easy Servo) اختراع شده‌اند. این سیستم‌ها دارای یک انکودر در انتهای موتور هستند تا خطای از دست دادن پله را جبران کنند. با این حال، در پروژه‌های صنعتی عظیم و ماشین‌آلات اتوماسیون پیوسته، مهندسان همچنان به قابلیت اطمینان بالای سیستم‌های آلمانی تکیه می‌کنند. شما می‌توانید برای بخش‌های کنترلی پالس‌دهنده به این درایوها، از محصولات برند زیمنس (siemens) مانند PLCهای سری S7-1200 که دارای خروجی‌های قطار پالس (PTO) فرکانس بالا هستند استفاده نمایید.

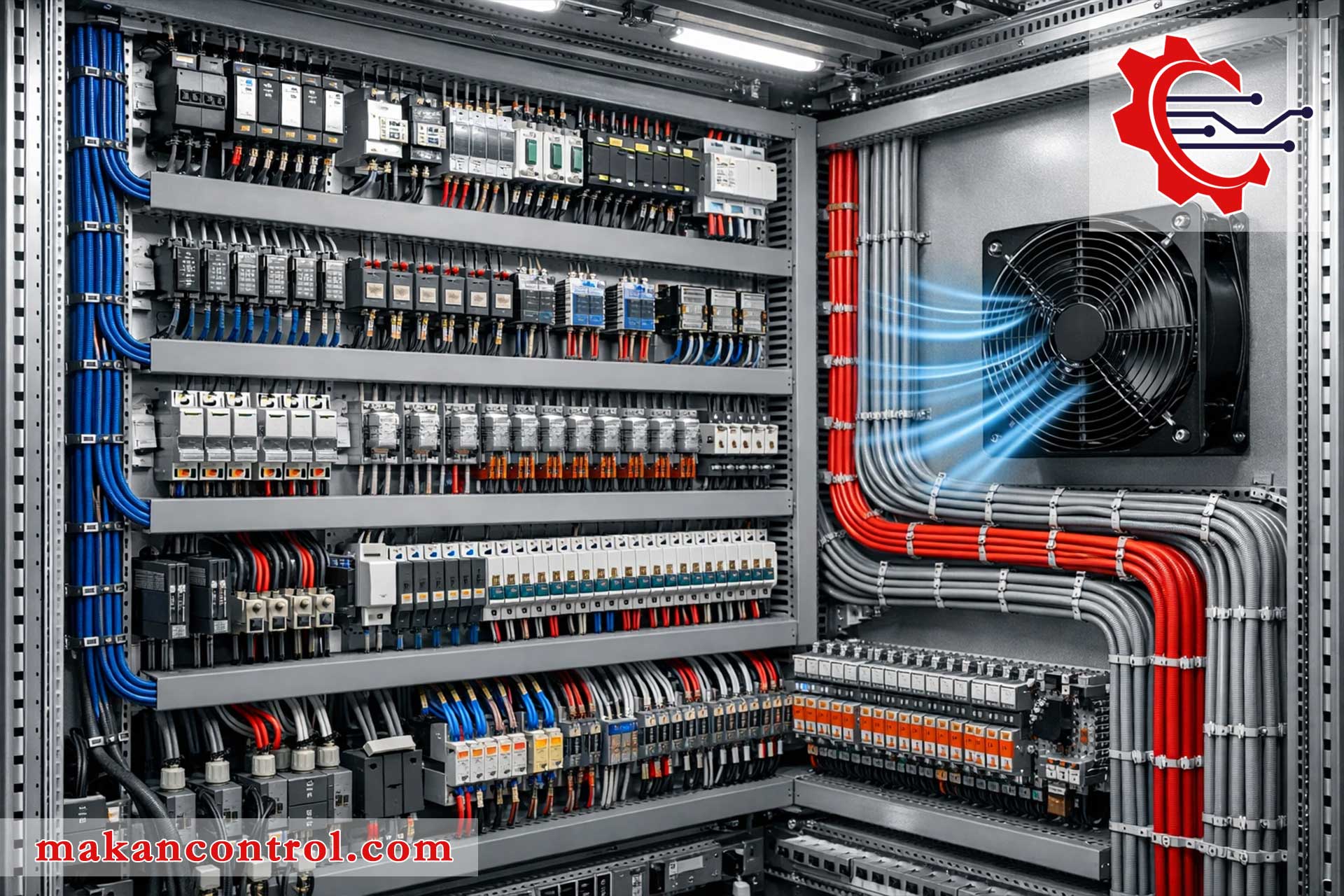

راهنمای انتخاب و خرید تابلو برق صنعتی و تجهیزات تهویه (Climate Control)

پس از انتخاب دقیق قطعات الکتریکی و کنترلی، نوبت به قرار دادن آن‌ها در یک محفظه ایمن می‌رسد. مطالعه راهنمای انتخاب و خرید تابلو برق (Enclosure) و تجهیزات تهویه مطبوع آن، برای تضمین طول عمر تجهیزات اتوماسیون بسیار حیاتی است. گرما، گرد و غبار، رطوبت و گازهای خورنده، دشمنان اصلی قطعات الکترونیکی محسوب می‌شوند. شما برای دریافت مشاوره در زمینه طراحی اصولی تابلوهای برق می‌توانید به صفحه تماس با ما در سایت ماکان کنترل مراجعه کرده و با کارشناسان ما ارتباط برقرار نمایید. انتخاب اشتباه ابعاد تابلو یا سیستم خنک‌کننده، به سادگی باعث ذوب شدن سیم‌کشی‌ها و بروز آتش‌سوزی در کارخانه می‌شود.

مهم‌ترین چالش در طراحی محفظه‌های صنعتی، مدیریت حرارت تولید شده توسط تجهیزاتی مانند اینورترها، منبع تغذیه و کنتاکتورهاست. مهندسان طراح برای محاسبه توان حرارتی دفع شده از بدنه تابلو به محیط اطراف (بدون استفاده از فن)، از فرمول ترمودینامیکی زیر استفاده می‌کنند:

Pv=U×A×ΔT P_v = U \times A \times \Delta T Pv​=U×A×ΔT

در این معادله کاربردی، PvP_vPv​ توان حرارتی قابل دفع بر حسب وات، $U$ ضریب انتقال حرارت متریال بدنه تابلو (مثلا ۵.۵ برای ورق فولادی)، $A$ مساحت سطح موثر تابلو بر حسب متر مربع و $\Delta T$ اختلاف دمای داخل و خارج تابلو است. اگر مجموع حرارت تولیدی قطعات داخل تابلو از مقدار PvP_vPv​ بیشتر باشد، نصب فن و فیلتر یا کولرهای گازی مخصوص تابلو برق (Panel Air Conditioner) الزامی خواهد بود.

نکات حیاتی در راهنمای خرید سلول‌های تابلو برق و درجه حفاظت (IP)

هنگام سفارش یا خرید بدنه تابلو برق، درجه حفاظت در برابر نفوذ اجسام جامد و مایعات (Ingress Protection) که با کد IP مشخص می‌شود، اولین پارامتری است که باید بررسی گردد. تابلویی با درجه IP54 برای اکثر محیط‌های سرپوشیده کارگاهی مناسب است، اما در صنایع غذایی یا دارویی که دستگاه‌ها با آب پرفشار شستشو داده می‌شوند، به بدنه‌های استیل با درجه IP66 نیاز دارید. برای بررسی و سفارش انواع تجهیزات تابلویی، همواره می‌توانید به بخش فروشگاه ماکان کنترل سر بزنید.

• معیارهای مهم در راهنمای انتخاب بدنه و تهویه تابلو:
• محاسبه دقیق ابعاد (ارتفاع، عرض و عمق) با در نظر گرفتن فضای ۲۰ درصدی برای توسعه آینده
• ضخامت ورق (معمولا ۱.۵ تا ۲.۵ میلی‌متر) و کیفیت رنگ پودری الکترواستاتیک
• نوع سیستم تهویه (فن ساده، کولر گازی صنعتی یا هیت اکسچنجر) بر اساس محاسبات حرارتی
• وجود نوار سدیم یا پلی‌اورتان در لبه درب‌ها برای حفظ درجه عایق‌بندی
• تعبیه گلند پلیت (Gland Plate) در کف تابلو برای ورود و خروج ایمن کابل‌ها

در پروژه‌های بزرگ صنعتی، استفاده از فریم‌های ماژولار و سلول‌های به هم پیوسته بسیار رایج است. در صورتی که در تابلوهای خود از تجهیزات حساس مانند PLCها استفاده می‌کنید، به دلیل قیمت بالای این قطعات، توصیه می‌شود از محصولات برند زیمنس (siemens) بهره برده و همزمان سیستم‌های کنترل دمای هوشمند (ترموستات و هیتر تابلویی) را برای جلوگیری از پدیده میعان (Condensation) در شب‌های سرد زمستان نصب کنید. در جدول زیر، انواع سیستم‌های کنترل حرارت تابلو برق مقایسه شده‌اند:

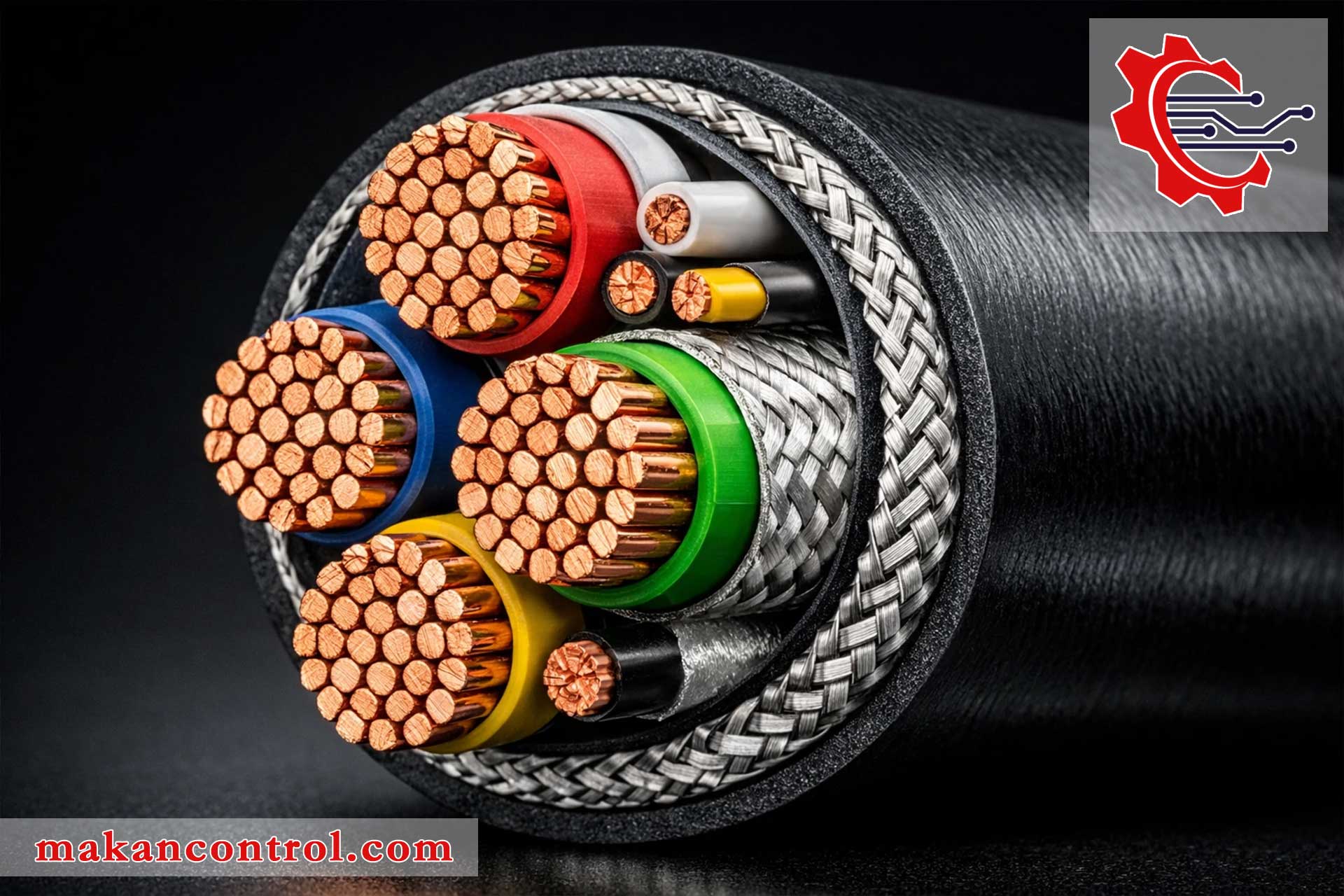

راهنمای انتخاب و خرید کابل‌های صنعتی و تجهیزات ارتباط شبکه

انتقال جریان برق و داده‌های کنترلی در میان ماشین‌آلات، نیازمند شبکه‌ای قدرتمند از مسیرهای ارتباطی است. مطالعه راهنمای انتخاب و خرید سیم، کابل‌های قدرت، کابل‌های ابزار دقیق و شبکه‌های صنعتی، شاهرگ‌های حیاتی سیستم اتوماسیون شما را تضمین می‌کند. شما می‌توانید با مراجعه به وبلاگ ماکان کنترل، مقالات تخصصی پیرامون تفاوت شبکه‌های اترنت صنعتی با شبکه‌های سنتی را مطالعه فرمایید. استفاده از کابل‌های نامرغوب، علاوه بر افت ولتاژ شدید، باعث ایجاد نویز الکترومغناطیسی (EMI) و اختلال در عملکرد کل خط تولید خواهد شد.

یکی از محاسبات اساسی در زمان خرید کابل‌های قدرت (Power Cables) برای فواصل طولانی، بررسی افت ولتاژ در انتهای مسیر است. الکتروموتورها در صورت افت ولتاژ بیش از ۵ درصد، دچار افزایش جریان و سوختگی سیم‌پیچ می‌شوند. مهندسان برق برای محاسبه سطح مقطع مناسب کابل در سیستم‌های سه فاز از فرمول استاندارد زیر استفاده می‌کنند:

ΔV=3×L×I×cos⁡(ϕ)κ×A \Delta V = \frac{\sqrt{3} \times L \times I \times \cos(\phi)}{\kappa \times A} ΔV=κ×A3​×L×I×cos(ϕ)​

در این فرمول حیاتی، $\Delta V$ میزان افت ولتاژ مجاز، $L$ طول کابل بر حسب متر، $I$ جریان نامی مصرف‌کننده، $\cos (\varphi )$ ضریب توان شبکه، $\kappa$ هدایت الکتریکی هادی (برای مس ۵۶ و برای آلومینیوم ۳۵) و در نهایت $A$ سطح مقطع کابل بر حسب میلی‌متر مربع است. با قرار دادن افت ولتاژ مجاز در این فرمول، حداقل سطح مقطع ایمن به دست می‌آید.

راهنمای خرید کابل‌های شیلددار و بررسی شبکه‌های فیلدباس

در بخش فرمان و ابزار دقیق، انتقال سیگنال‌های آنالوگ (مانند ۴ تا ۲۰ میلی‌آمپر) به شدت در معرض نویزهای تولید شده توسط اینورترها و کابل‌های قدرت مجاور قرار دارد. به همین دلیل، در راهنمای انتخاب و خرید تجهیزات ارتباطی، همواره بر استفاده از کابل‌های شیلددار (Shielded Cables) و زوج به هم تابیده (Twisted Pair) تاکید می‌شود. برای مقایسه استانداردهای مختلف ارتباطی، امکانات بخش دسته بندی مقایسه ی محصولات در سایت ماکان کنترل در دسترس شما قرار دارد.

• فاکتورهای کلیدی در راهنمای خرید کابل و تجهیزات شبکه:
• جنس هادی (مس خالص کلاس ۵ برای انعطاف‌پذیری بالا در کابل‌های فرمان)
• نوع عایق روکش (PVC برای مصارف عمومی و XLPE برای مقاومت حرارتی بالا)
• استفاده از شیلد بافته شده مسی (Braided Shield) برای کابل‌های انکودر و ارتباطی
• رعایت رنگ‌بندی استاندارد در رشته‌ها جهت جلوگیری از خطای سیم‌کشی
• انتخاب سوئیچ‌های شبکه صنعتی (Industrial Ethernet Switches) با قابلیت مدیریت ترافیک (Managed)

امروزه، شبکه‌های مبتنی بر اترنت مانند PROFINET، Modbus TCP و EtherNet/IP جایگزین استانداردهای قدیمی‌تر شده‌اند. برای راه‌اندازی این شبکه‌ها، استفاده از کابل‌های Cat6 یا Cat7 با روکش‌های صنعتی (PUR) که در برابر سایش و روغن مقاوم هستند، ضروری است. بسیاری از تجهیزات مدرن مانند محصولات برند اشنایدر (schneider) دارای پورت‌های شبکه داخلی هستند که نیاز به کابل‌کشی‌های حجیم و سنتی را از بین می‌برند. در جدول زیر، مقایسه‌ای بین روش‌های ارتباطی سنتی و شبکه‌های نوین صنعتی ارائه شده است:

راهنمای انتخاب و خرید منابع تغذیه صنعتی و ترانسفورماتورها

تضمین عملکرد بی‌نقص سیستم‌های اتوماسیون، وابستگی مستقیمی به کیفیت توان الکتریکی ورودی دارد. مطالعه راهنمای انتخاب و خرید منابع تغذیه صنعتی (Industrial Power Supplies) و ترانسفورماتورهای ایزوله، اولین گام در طراحی یک تابلوی کنترل پایدار است. تجهیزات حساسی مانند PLCها، سنسورها و نمایشگرهای HMI، نیازمند ولتاژ مستقیم (DC) کاملا رگوله شده و بدون نویز هستند (اغلب ۲۴ ولت DC). نوسانات شبکه برق کارخانه می‌تواند به راحتی منجر به ریست شدن کنترلرها و سوختن کارت‌های ورودی/خروجی شود. برای مشاهده انواع منابع تغذیه تابلویی، می‌توانید به فروشگاه سایت ماکان کنترل مراجعه فرمایید.

یکی از پارامترهای کلیدی در طراحی و انتخاب منبع تغذیه سوئیچینگ (SMPS)، محاسبه توان خروجی و بررسی راندمان (Efficiency) دستگاه است. منبع تغذیه‌ای که راندمان پایینی داشته باشد، بخش زیادی از انرژی را به صورت حرارت در داخل تابلو هدر می‌دهد. فرمول پایه برای محاسبه راندمان منبع تغذیه به شرح زیر است:

η=(Vout×IoutPin)×100 \eta = \left( \frac{V_{out} \times I_{out}}{P_{in}} \right) \times 100 η=(Pin​Vout​×Iout​​)×100

در این معادله، $\eta$ نشان‌دهنده راندمان (به درصد)، VoutV_{out}Vout​ ولتاژ خروجی مستقیم، IoutI_{out}Iout​ جریان مصرفی کل تجهیزات متصل به منبع و PinP_{in}Pin​ توان اکتیو ورودی از شبکه متناوب (AC) است. مهندسان همواره توصیه می‌کنند جریان نامی منبع تغذیه را حداقل ۲۰ تا ۳۰ درصد بیشتر از مجموع جریان مصرفی تجهیزات در نظر بگیرید تا منبع تغذیه در شرایط پیک بار دچار افت ولتاژ یا فعال شدن سیستم حفاظت جریان (Over-Current Protection) نگردد.

نکات طلایی در خرید منبع تغذیه سوئیچینگ و ترانسفورماتور فرمان

هنگام خرید منابع تغذیه، توجه به قابلیت نصب روی ریل مینیاتوری (DIN-Rail) برای صرفه‌جویی در فضای تابلو بسیار حائز اهمیت است. همچنین منابع تغذیه باکیفیت دارای مدارات فیلتر EMI هستند که از ورود نویزهای فرکانس بالای تولید شده توسط خود منبع به شبکه برق جلوگیری می‌کنند. برای بررسی قطعات و تجهیزات مرتبط، می‌توانید با مراجعه به صفحه درباره ما با سابقه و تخصص تیم ماکان کنترل در تامین این قطعات آشنا شوید.

• معیارهای اساسی در راهنمای انتخاب منبع تغذیه:
• ولتاژ ورودی یونیورسال (پشتیبانی از ۱۰۰ تا ۲۴۰ ولت AC)
• قابلیت موازی کردن (Parallel Operation) برای افزایش جریان یا ایجاد سیستم افزونگی (Redundancy)
• حفاظت در برابر اتصال کوتاه (Short Circuit)، اضافه‌بار و اضافه‌ولتاژ
• میزان ریپل (Ripple) و نویز خروجی (هرچه کمتر، برای ابزار دقیق بهتر است)
• جنس بدنه (فلزی برای دفع بهتر حرارت یا پلاستیک فشرده برای توان‌های پایین)

برخی از برندهای معتبر جهانی، منابع تغذیه‌ای با طول عمر خازن بسیار بالا تولید می‌کنند که برای کارکرد ۲۴ ساعته در ۷ روز هفته بهینه‌سازی شده‌اند. به عنوان مثال، با بررسی محصولات برند امرون (omron) می‌توانید مدل‌های بسیار باکیفیتی را پیدا کنید که مجهز به نمایشگرهای کوچک برای نشان دادن وضعیت ولتاژ و جریان خروجی هستند. در جدول زیر، مقایسه‌ای بین منابع تغذیه سوئیچینگ مدرن و منابع تغذیه خطی (ترانسفورماتوری) سنتی ارائه شده است:

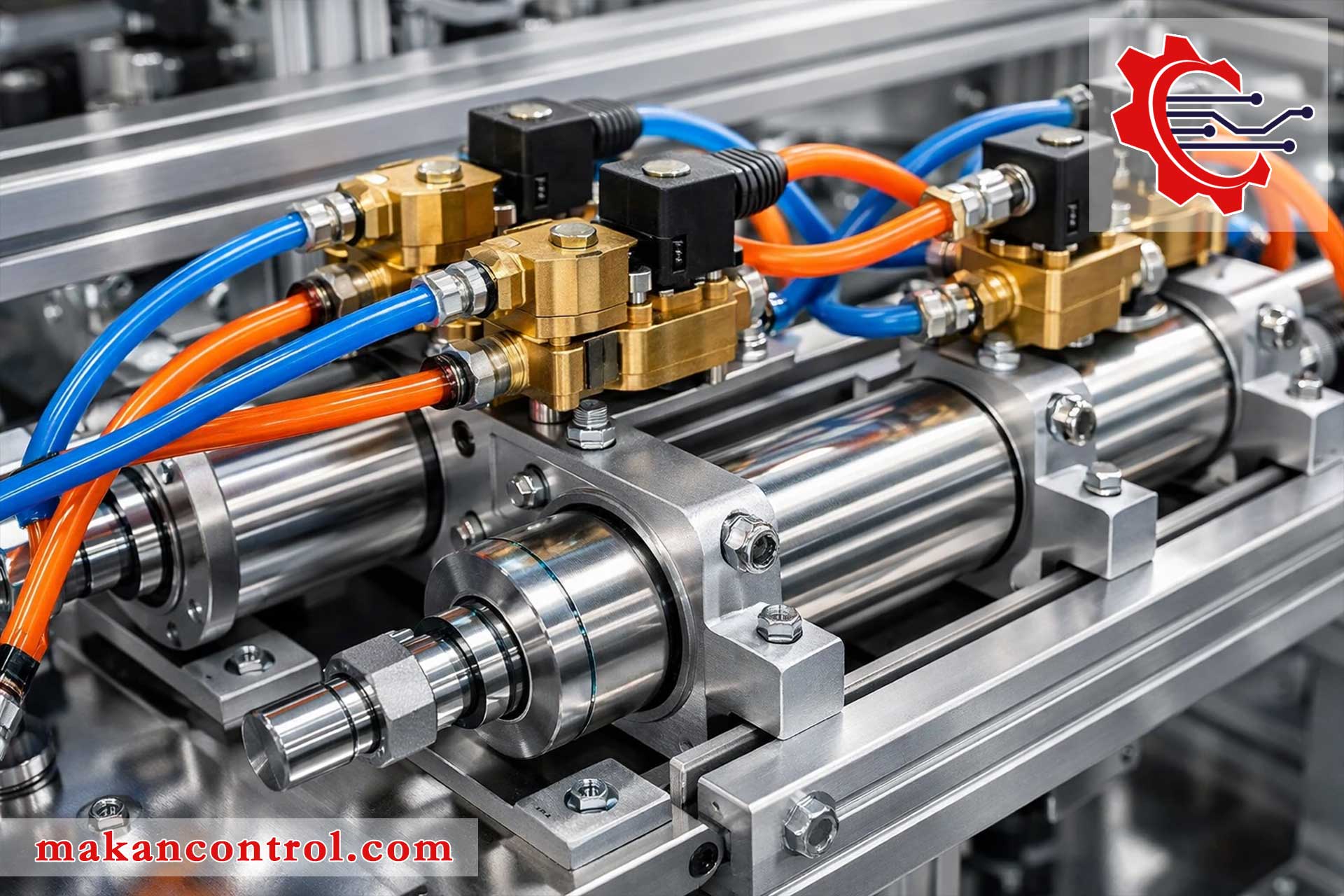

راهنمای انتخاب و خرید تجهیزات پنوماتیک و شیرهای برقی

با وجود پیشرفت چشمگیر سیستم‌های محرک الکتریکی، هوای فشرده همچنان یکی از ارکان اصلی اتوماسیون در صنایع بسته‌بندی، مونتاژ و داروسازی است. مطالعه راهنمای انتخاب و خرید تجهیزات پنوماتیک، شامل جک‌ها (سیلندرها)، شیرهای برقی (Solenoid Valves) و واحدهای مراقبت (FRL)، به شما کمک می‌کند تا حرکات خطی و دورانی سریع و مقرون‌به‌صرفه‌ای را در ماشین‌آلات خود پیاده‌سازی کنید. برای درک بهتر نحوه ترکیب سیستم‌های الکترونیکی با عملگرهای بادی، می‌توانید به بخش دانش فنی در سایت ماکان کنترل مراجعه کنید.

مهم‌ترین چالش در طراحی سیستم‌های پنوماتیک، انتخاب سایز مناسب سیلندر (قطر پیستون) برای غلبه بر نیروی مقاوم بار است. اگر جک بادی کوچکتر از حد نیاز انتخاب شود، دستگاه از کار می‌افتد و اگر بیش از حد بزرگ باشد، مصرف هوای فشرده (که انرژی بسیار گرانی است) به شدت افزایش می‌یابد. نیروی تولیدی یک سیلندر پنوماتیک دو طرفه در کورس رفت، از طریق فرمول فیزیکی زیر محاسبه می‌گردد:

F=P×(π×d24)×μ F = P \times \left( \frac{\pi \times d^2}{4} \right) \times \mu F=P×(4π×d2​)×μ

در این معادله مهندسی، $F$ نیروی موثر تولید شده توسط جک بر حسب نیوتن، $P$ فشار هوای کاری سیستم بر حسب پاسکال (یا تبدیل شده از بار)، $d$ قطر پیستون داخلی سیلندر بر حسب متر، و $\mu$ ضریب اصطکاک داخلی جک (معمولا حدود ۰.۸۵ تا ۰.۹۰) است. با استفاده از این فرمول، طراح می‌تواند به دقت تعیین کند که در فشار استاندارد شبکه کارخانه (معمولا ۶ بار)، به چه قطر سیلندری نیاز دارد.

راهنمای خرید شیرهای برقی پنوماتیک و واحد مراقبت (FRL)

هوای فشرده خروجی از کمپرسور حاوی رطوبت، ذرات معلق و روغن سوخته است. استفاده مستقیم از این هوا باعث زنگ‌زدگی داخل سیلندرها و خرابی زودهنگام شیرهای برقی می‌شود. از این رو، در راهنمای انتخاب و خرید سیستم‌های پنوماتیک، خرید یک واحد مراقبت (شامل فیلتر، رگولاتور و روغن‌زن) در ورودی هوای دستگاه الزامی است. جهت آشنایی با ترفندهای نگهداری از این تجهیزات، مطالعه مقالات بخش وبلاگ ماکان کنترل بسیار مفید خواهد بود.

• فاکتورهای تعیین‌کننده در خرید شیر برقی و جک پنوماتیک:
• نوع عملکرد شیر برقی (۵/۲ یا ۳/۲ راهه، تک بوبین با فنر برگشت یا دو بوبین)
• ولتاژ تحریک بوبین شیر برقی (۲۴ ولت DC برای ایمنی بیشتر یا ۲۲۰ ولت AC)
• قطر نامی (سایز رزوه) پورت‌های اتصال هوا (مانند 1/4 یا 1/2 اینچ) برای تامین دبی (Flow) مورد نیاز
• وجود مگنت داخلی در پیستون سیلندر (برای نصب سنسورهای موقعیت سوئیچ مگنتیک)
• نوع ترمز یا بالشتک هوایی (Cushioning) در انتهای کورس جک برای جلوگیری از ضربه

ترکیب شیرهای برقی پیشرفته با شبکه‌های صنعتی از طریق ترمینال‌های ولو (Valve Terminals) یکی از دستاوردهای مهم اتوماسیون مدرن است. این بلوک‌ها مستقیما از طریق کابل شبکه به PLC متصل می‌شوند. در جدول زیر، مقایسه‌ای کاربردی میان عملگرهای پنوماتیک و سیستم‌های حرکت خطی الکتریکی (سروو/استپر) ارائه شده است:

راهنمای انتخاب و خرید رله‌های صنعتی و تایمرها

رله‌های صنعتی به عنوان واسطه‌های ایزولاسیون و فرمان در تابلوهای برق، نقش بسیار پررنگی در حفاظت از خروجی‌های حساس پی ال سی و سوئیچینگ بارهای سبک ایفا می‌کنند. مطالعه راهنمای انتخاب و خرید رله‌های الکترومکانیکی (شیشه‌ای)، رله‌های حالت جامد (SSR) و تایمرهای صنعتی به شما کمک می‌کند تا مدارهای فرمان خود را با بالاترین ضریب اطمینان طراحی کنید. رله‌ها در واقع کلیدهای الکتریکی هستند که با دریافت یک سیگنال کنترلی کوچک، مدارهای قدرت با ولتاژ و جریان بالاتر را قطع و وصل می‌کنند. برای بررسی انواع مدل‌ها و برندهای معتبر، می‌توانید به بخش فروشگاه ماکان کنترل مراجعه نمایید.

یکی از چالش‌های اصلی در زمان انتخاب رله‌های حالت جامد (SSR) که فاقد قطعات متحرک مکانیکی هستند، محاسبه تلفات حرارتی برای انتخاب هیت‌سینک (Heat Sink) مناسب است. از آنجایی که سوئیچینگ در این رله‌ها توسط قطعات نیمه‌هادی (مانند تریستور یا ترایاک) انجام می‌شود، مقاومت داخلی آن‌ها باعث تولید گرما می‌گردد. این تلفات حرارتی از طریق رابطه زیر محاسبه می‌شود:

Ploss=Iload×Vdrop P_{loss} = I_{load} \times V_{drop} Ploss​=Iload​×Vdrop​

در این فرمول، PlossP_{loss}Ploss​ توان تلف شده به صورت گرما بر حسب وات، IloadI_{load}Iload​ جریان موثر عبوری از بار (آمپر) و VdropV_{drop}Vdrop​ افت ولتاژ دو سر رله حالت جامد در حالت هدایت (معمولا بین ۱ تا ۱.۵ ولت) است. اگر این حرارت به درستی از طریق هیت‌سینک و فن دفع نشود، قطعه نیمه‌هادی داخل SSR به سرعت دچار شکست حرارتی شده و می‌سوزد.

معیارهای کلیدی در خرید رله و تایمر صنعتی

هنگام تهیه این تجهیزات، باید تفاوت‌های ساختاری و کاربردی آن‌ها را به دقت ارزیابی کنید. رله‌های شیشه‌ای برای مدارهایی با تعداد سوئیچینگ پایین و نیاز به ایزولاسیون کامل گالوانیک مناسب هستند، در حالی که SSRها برای کاربردهایی نظیر کنترل المنت‌های حرارتی که نیاز به قطع و وصل بسیار سریع و مداوم دارند، بی‌رقیب می‌باشند. در صورت نیاز به راهنمایی بیشتر، صفحه درباره ما می‌تواند شما را با خدمات مشاوره‌ای تیم تخصصی ماکان کنترل آشنا کند.

• فاکتورهای مهم در راهنمای انتخاب رله و تایمر:
• ولتاژ تحریک بوبین: انتخاب صحیح ولتاژ فرمان (مانند ۲۴ ولت مستقیم یا ۲۲۰ ولت متناوب) متناسب با خروجی کنترلر.
• تعداد و نوع کنتاکت‌ها: بررسی تعداد کنتاکت‌های باز (NO) و بسته (NC) مورد نیاز برای مدار فرمان.
• نوع عملکرد تایمر: انتخاب بین تایمرهای تأخیر در وصل (On-Delay)، تأخیر در قطع (Off-Delay)، چشمک‌زن (Flasher) یا چندمنظوره (Multi-function).
• جریان نامی کنتاکت‌ها: تطابق آمپراژ قابل تحمل کنتاکت‌ها (معمولا ۵، ۱۰ یا ۱۶ آمپر) با جریان مصرفی بار.

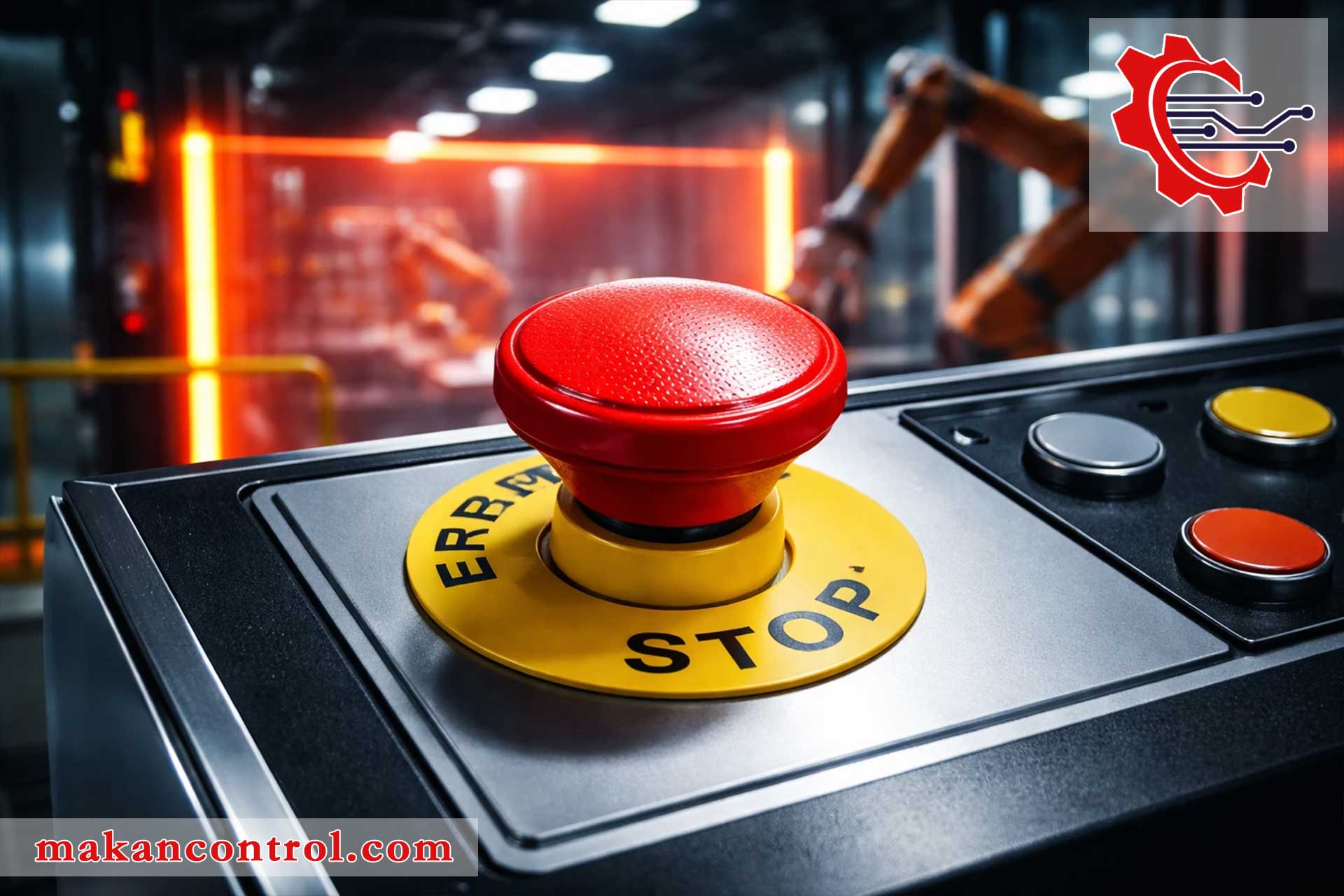

راهنمای انتخاب و خرید تجهیزات ایمنی (Safety Equipment)

حفاظت از جان اپراتورها و جلوگیری از آسیب‌های فاجعه‌بار به ماشین‌آلات، اولویت مطلق در هر پروژه اتوماسیون صنعتی است. راهنمای انتخاب و خرید تجهیزات ایمنی شامل رله‌های سیفتی (Safety Relays)، پرده‌های نوری (Light Curtains)، اسکنرهای لیزری و میکروسوئیچ‌های ایمنی درب، به شما در پیاده‌سازی استانداردهای بین‌المللی مانند SIL (Safety Integrity Level) و PL (Performance Level) کمک شایانی می‌کند. تجهیزات ایمنی با تجهیزات کنترل استاندارد متفاوت هستند؛ آن‌ها به گونه‌ای طراحی شده‌اند که حتی در صورت بروز خرابی داخلی (Fail-Safe)، سیستم را در وضعیت امن نگه دارند. برای ارتقای سطح ایمنی خطوط تولید خود، می‌توانید از طریق صفحه تماس با ما با مهندسان مجرب ما در ارتباط باشید.

برای ارزیابی و محاسبه نرخ خرابی خطرناک در ساعت (PFHd) که معیار اصلی در تعیین سطح یکپارچگی ایمنی (SIL) است، از مفاهیم آماری و احتمالات استفاده می‌شود. یک فرمول پایه برای تخمین نرخ خرابی به شکل زیر است:

λD=nfailuresTtotal \lambda_D = \frac{n_{failures}}{T_{total}} λD​=Ttotal​nfailures​​

که در آن λD\lambda_DλD​ نشان‌دهنده نرخ خرابی خطرناک، nfailuresn_{failures}nfailures​ تعداد خرابی‌های ثبت شده منجر به خطر، و TtotalT_{total}Ttotal​ زمان کل کارکرد سیستم بر حسب ساعت است. هرچه مقدار λD\lambda_DλD​ کمتر باشد، سطح ایمنی سیستم بالاتر ارزیابی می‌شود.

محاسبه MTBF و انتخاب رله‌های سیفتی

یکی دیگر از پارامترهای حیاتی در انتخاب تجهیزات ایمنی، میانگین زمان بین خرابی‌ها (MTBF) است. تجهیزات ایمنی استاندارد باید دارای MTBF بسیار بالایی باشند تا اطمینان حاصل شود که در طول عمر مفید ماشین، عملکرد حفاظتی آن‌ها مختل نمی‌شود. پرده‌های نوری با ایجاد یک دیواره نامرئی از پرتوهای مادون قرمز، به محض ورود دست یا بدن اپراتور به منطقه خطر، فرمان توقف اضطراری را به رله سیفتی ارسال می‌کنند.

برای محاسبه و مانیتورینگ قابلیت اطمینان سیستم (MTBF) در نرم‌افزارهای پایش وضعیت، برنامه‌نویسان از اسکریپت‌های تحلیلی استفاده می‌کنند. در ادامه، یک نمونه کد پایتون برای محاسبه این پارامتر کلیدی ارائه شده است:

# محاسبه میانگین زمان بین خرابی ها (MTBF) برای تجهیزات ایمنی
def calculate_mtbf(total_operating_hours, number_of_failures):
    """
    این تابع زمان کل کارکرد و تعداد خرابی ها را دریافت کرده
    و MTBF را بر حسب ساعت برمی گرداند.
    """
    if number_of_failures <= 0:
        return float('inf')  # در صورت عدم وجود خرابی، زمان بی نهایت است

    mtbf_value = total_operating_hours / number_of_failures
    return mtbf_value

# مقادیر فرضی برای یک پرده نوری صنعتی
operating_hours = 85000  # کل ساعات کارکرد
failures_recorded = 2    # تعداد خرابی های ثبت شده

system_mtbf = calculate_mtbf(operating_hours, failures_recorded)
print(f"System MTBF is: {system_mtbf} hours")

هنگام خرید تجهیزات ایمنی، حتما به وجود تاییدیه‌های معتبر مانند TUV یا CE توجه کنید. ترکیب صحیح یک پرده نوری با رزولوشن مناسب (مثلا ۱۴ میلی‌متر برای تشخیص انگشت) و یک رله ایمنی دو کاناله، می‌تواند خطرات ناشی از کار با پرس‌های هیدرولیک، ربات‌های جوشکار و ماشین‌آلات برش را به صفر برساند. برای مطالعه بیشتر درباره نحوه سیم‌کشی مدارهای توقف اضطراری، به مقالات آموزشی در وبلاگ ماکان کنترل مراجعه فرمایید.

راهنمای انتخاب و خرید انکودرها و تجهیزات فیدبک

کنترل دقیق موقعیت، سرعت و شتاب در موتورهای صنعتی و سیستم‌های سروو، نیازمند تجهیزات بازخورد (Feedback) با رزولوشن و دقت بسیار بالا است. با مطالعه راهنمای انتخاب و خرید انکودرهای افزایشی (Incremental) و مطلق (Absolute)، می‌توانید دقت ماشین‌آلات CNC، ربات‌های صنعتی و خطوط بسته‌بندی خود را به شکل چشمگیری افزایش دهید. انکودرها حرکت مکانیکی شفت موتور یا نوار نقاله را به سیگنال‌های پالس الکتریکی تبدیل می‌کنند تا کنترلر (مانند پی‌ال‌سی یا درایو) بتواند موقعیت دقیق سیستم را در هر لحظه پردازش کند. برای بررسی موجودی برندهای معتبر جهانی در این حوزه، به بخش فروشگاه ماکان کنترل مراجعه فرمایید.

یکی از محاسبات مهم پیش از خرید انکودر و اتصال آن به ورودی‌های سرعت بالا (HSC)، محاسبه فرکانس پالس خروجی است. این فرکانس مستقیما به سرعت چرخش موتور و رزولوشن انکودر بستگی دارد و از طریق رابطه زیر محاسبه می‌شود:

f=RPM×PPR60 f = \frac{RPM \times PPR}{60} f=60RPM×PPR​

در این معادله ریاضی، $f$ فرکانس پالس‌های خروجی بر حسب هرتز ($Hz$)، $RPM$ سرعت چرخش شفت بر حسب دور بر دقیقه و $PPR$ تعداد پالس تولید شده در هر دور کامل (Pulse Per Revolution) است. آگاهی از این فرمول در راهنمای انتخاب و خرید تجهیزات کنترل حرکت، از بروز خطای سرریز (Overflow) در شمارنده‌های پی‌ال‌سی جلوگیری می‌کند.

پارامترهای اساسی در انتخاب انکودر

• نوع انکودر: انتخاب بین افزایشی (برای کنترل سرعت و مسافت نسبی) و مطلق (برای کنترل موقعیت دقیق حتی پس از قطع برق).
• رزولوشن (PPR): تعداد پالس در هر دور که تعیین‌کننده دقت نهایی سیستم است (مثلا ۱۰۲۴، ۲۰۴۸ یا بالاتر).
• سطح ولتاژ خروجی: سیگنال‌های خروجی معمولا از نوع HTL (برای سطح ولتاژ ۲۴ ولت و فواصل طولانی‌تر) یا TTL (برای سطح ۵ ولت و فرکانس‌های بالاتر) هستند.
• نوع و سایز شفت: انکودرها در مدل‌های سالید شفت (محور دار) و هالو شفت (محور توخالی) تولید می‌شوند که بر اساس نوع کوپلینگ مکانیکی انتخاب می‌گردند.

راهنمای انتخاب و خرید تجهیزات سیگنالینگ و نتیجه‌گیری نهایی

آخرین حلقه از زنجیره یکپارچه اتوماسیون صنعتی، اطلاع‌رسانی و نمایش وضعیت سیستم به اپراتورها و مدیران تولید است. راهنمای انتخاب و خرید تجهیزات سیگنالینگ شامل چراغ‌های سیگنال، تاور لایت‌ها (Tower Lights)، آژیرهای صنعتی و نمایشگرهای آلارم، به شما کمک می‌کند تا سیستم‌های مدیریت بصری (مانند سیستم Andon) را با بالاترین کارایی در سالن تولید پیاده‌سازی کنید. هدف از این تجهیزات، کاهش زمان واکنش به خطاها و جلوگیری از توقف‌های طولانی‌مدت خطوط تولید است. مقالات مرتبط با بهینه‌سازی سیستم‌های هشدار را می‌توانید در وبلاگ ماکان کنترل مطالعه کنید.

هنگام خرید آژیرها و تجهیزات هشدار صوتی، شدت صدا بر اساس میزان نویز پس‌زمینه محیط کارخانه انتخاب می‌شود. شدت صدا با واحد دسی‌بل ($dB$) اندازه‌گیری شده و طبق یک قانون فیزیکی، با دو برابر شدن فاصله از منبع، شدت صدا کاهش می‌یابد.

برای محاسبه و مدیریت آلارم‌ها در سیستم‌های مانیتورینگ سطح بالا، می‌توان از اسکریپت‌های برنامه‌نویسی استفاده کرد. در زیر نمونه کدی برای لاگ‌گیری وضعیت هشدارها بر اساس رنگ تاور لایت ارائه شده است:

# سیستم مدیریت هشدار و لاگ‌گیری وضعیت تاور لایت
def alarm_manager(status_code):
    """
    بررسی کد وضعیت و تعیین نوع هشدار بصری و صوتی
    """
    alarms = {
        0: {"color": "Green", "buzzer": False, "message": "سیستم در حالت کارکرد عادی است."},
        1: {"color": "Yellow", "buzzer": False, "message": "هشدار: افت فشار باد یا کمبود مواد اولیه."},
        2: {"color": "Red", "buzzer": True, "message": "خطای بحرانی: توقف اضطراری سیستم!"}
    }

    current_status = alarms.get(status_code, {"color": "Unknown", "buzzer": False, "message": "کد نامعتبر"})

    print(f"Tower Light Color: {current_status['color']}")
    print(f"Buzzer Active: {current_status['buzzer']}")
    print(f"Log Message: {current_status['message']}")

# تست سیستم با خطای بحرانی
alarm_manager(2)

نتیجه‌گیری نهایی

طراحی، اجرا و نگهداری یک سیستم اتوماسیون صنعتی پایدار، نیازمند دانش مهندسی عمیق و انتخاب دقیق تک‌تک اجزاست. در این سری مقالات جامع ۲۰ فصلی تحت عنوان راهنمای انتخاب و خرید تجهیزات برق و اتوماسیون صنعتی که توسط وب‌سایت ماکان کنترل تهیه شده است، تلاش کردیم تمامی المان‌های حیاتی را زیر ذره‌بین قرار دهیم. از بررسی معماری پی‌ال‌سی‌ها، درایوهای فرکانس متغیر (VFD) و موتورهای سروو گرفته تا سنسورهای مجاورتی، تجهیزات پنوماتیک، رله‌های ایمنی و انکودرها، هر فصل به عنوان یک راهنمای مستقل و در عین حال پیوسته طراحی شد.

محاسبات مهندسی ارائه شده در این فصول، نظیر محاسبه توان نامی ($P$)، گشتاور ($T$)، افت ولتاژ ($\Delta V$) و فرکانس پالس ($f$)، به روشنی نشان می‌دهند که خرید تجهیزات صنعتی یک فرآیند کاملا تحلیلی است و نباید بر اساس حدس و گمان انجام شود. همواره پیش از نهایی کردن لیست خرید خود (BOM)، شرایط محیطی، سازگاری پروتکل‌های شبکه و استانداردهای حفاظتی را به دقت ارزیابی کنید.

شما مهندسین، طراحان و صنعتگران گرامی می‌توانید برای تأمین قطعات اورجینال، دریافت مشاوره‌های تخصصی رایگان و بهره‌مندی از خدمات پس از فروش بی‌نظیر، به صفحه ارتباط با ما مراجعه کرده و یا از طریق صفحه اصلی سایت، با جامع‌ترین مرجع اتوماسیون صنعتی در ایران همراه شوید. هدف ما در ماکان کنترل، ارتقای بهره‌وری و تضمین کیفیت پروژه‌های شماست.

سوالات متداول (FAQ) در حوزه اتوماسیون و برق صنعتی

۱. در راهنمای انتخاب و خرید پی‌ال‌سی (PLC)، مهم‌ترین معیارها کدامند؟

برای انتخاب یک PLC مناسب، ابتدا باید تعداد ورودی و خروجی‌ها (I/O) را لیست کنید. سپس به نوع سیگنال‌ها (دیجیتال یا آنالوگ)، سرعت پردازش CPU، ظرفیت حافظه برنامه، و پروتکل‌های شبکه‌ای که کنترلر پشتیبانی می‌کند (مانند اترنت یا پروفی‌باس) توجه نمایید.

۲. چگونه توان مناسب درایو یا اینورتر (VFD) را برای الکتروموتور محاسبه کنیم؟

به عنوان یک قانون کلی در مهندسی، توان اینورتر باید حداقل برابر یا یک پله بالاتر از توان نامی موتور باشد. برای بارهای سنگین، مهندسان از رابطه PVFD≥1.2×PMotorP_{VFD} \ge 1.2 \times P_{Motor}PVFD​≥1.2×PMotor​ استفاده می‌کنند تا درایو در هنگام راه‌اندازی دچار خطای اضافه‌بار (Overload) نشود.

۳. تفاوت اصلی سنسورهای مجاورتی القایی و خازنی در چیست؟

سنسورهای القایی تنها قادر به تشخیص قطعات و فلزات (مانند آهن، مس و آلومینیوم) هستند و بر اساس تغییرات میدان الکترومغناطیسی کار می‌کنند. اما سنسورهای خازنی می‌توانند علاوه بر فلزات، مواد غیرفلزی مانند پلاستیک، چوب، مایعات و پودرها را نیز تشخیص دهند.

۴. در چه مواقعی خرید سروو موتور به جای موتورهای القایی معمولی توصیه می‌شود؟

زمانی که در خط تولید خود به کنترل فوق‌العاده دقیقِ موقعیت (Positioning)، سرعت‌های متغیر با پاسخ‌دهی بسیار سریع (Dynamic Response) و گشتاور بالا در سرعت‌های پایین نیاز دارید، سروو موتورها بهترین انتخاب هستند. دستگاه‌های CNC و ربات‌ها از این دسته‌اند.

۵. آمپراژ منبع تغذیه سوئیچینگ تابلو برق را چگونه محاسبه کنم؟

برای محاسبه جریان کل، باید جریان مصرفی تمام تجهیزات (پی‌ال‌سی، سنسورها، رله‌ها و نمایشگرها) را با هم جمع کنید. فرمول مهندسی برای در نظر گرفتن حاشیه اطمینان (Safety Margin) به این صورت است:

ITotal=(∑i=1nIdevice_i)×1.25 I_{Total} = (\sum_{i=1}^{n} I_{device\_i}) \times 1.25 ITotal​=(i=1∑n​Idevice_i​)×1.25

۶. آیا در راهنمای انتخاب و خرید تجهیزات شبکه، پروتکل Profinet بر Modbus برتری دارد؟

هرکدام کاربرد خود را دارند. مدباس (Modbus RTU) ارزان‌تر است و راه‌اندازی ساده‌تری دارد، اما سرعت آن پایین است. پروفی‌نت (Profinet) بر بستر اترنت کار می‌کند و سرعت تبادل دیتای بسیار بالایی (در حد میلی‌ثانیه) دارد که برای همگام‌سازی محورهای حرکتی ضروری است. برای مقایسه دقیق‌تر، به وبلاگ ماکان کنترل سر بزنید.

۷. تفاوت کنتاکتورهای دسته‌بندی AC-1 و AC-3 در چیست؟

کنتاکتورهای AC-1 برای بارهای کاملا اهمی و مقاومتی (مانند المنت‌های حرارتی) که ضریب توان آن‌ها نزدیک به ۱ است ($\cos \varphi \approx 1$) استفاده می‌شوند. اما کنتاکتورهای AC-3 منحصراً برای راه‌اندازی الکتروموتورهای قفس سنجابی (بارهای سلفی) طراحی شده‌اند که جریان راه‌اندازی بالایی دارند.

۸. برای راه‌اندازی پمپ‌های آب بزرگ، سافت‌استارتر بخریم یا اینورتر؟

اگر تنها هدف شما کاهش جریان راه‌اندازی و جلوگیری از ضربه قوچ (Water Hammer) در لوله‌ها هنگام روشن و خاموش شدن پمپ است، سافت‌استارتر گزینه‌ای اقتصادی‌تر است. اما اگر می‌خواهید دبی آب و سرعت چرخش پمپ را در حین کار نیز کنترل کنید، باید از اینورتر (VFD) استفاده نمایید.

۹. چگونه افت ولتاژ کابل‌های صنعتی را پیش از خرید محاسبه کنیم؟

در مسافت‌های طولانی، افت ولتاژ می‌تواند باعث سوءعملکرد تجهیزات شود. این مقدار از فرمول زیر به دست می‌آید:

ΔV=2×I×L×ρA \Delta V = \frac{2 \times I \times L \times \rho}{A} ΔV=A2×I×L×ρ​

که در آن $I$ جریان نامی، $L$ طول کابل، $\rho$ مقاومت ویژه مس و $A$ سطح مقطع کابل است.

۱۰. برای محیط‌های مرطوب و دارای گردوغبار، تابلوی برق با چه درجه حفاظتی (IP) مناسب است؟

برای محیط‌های سرپوشیده و تمیز IP54 کفایت می‌کند. اما برای محیط‌های صنعتی که در معرض پاشش آب و گردوغبار شدید هستند، باید از تابلوها و تجهیزات با درجه حفاظت IP65 یا IP67 استفاده کنید.

۱۱. در طراحی سیستم‌های پنوماتیک، نیروی پیش‌روی جک (سیلندر) چگونه محاسبه می‌شود؟

نیروی یک سیلندر پنوماتیک مستقیما به فشار هوای کمپرسور و سطح مقطع پیستون بستگی دارد. فرمول آن به شکل زیر است:

F=P×(π×r2) F = P \times (\pi \times r^2) F=P×(π×r2)

در این فرمول $F$ نیروی تولیدی، $P$ فشار هوا و $r$ شعاع مقطع سیلندر می‌باشد.

۱۲. چه زمانی باید از رله‌های حالت جامد (SSR) به جای رله شیشه‌ای استفاده کرد؟

هنگامی که فرکانس قطع و وصل بسیار بالاست (مانند کنترلرهای PID دما برای المنت‌ها) و نیاز به طول عمر نامحدود بدون جرقه و استهلاک مکانیکی دارید، SSRها جایگزین رله‌های الکترومکانیکی می‌شوند.

۱۳. مفهوم سطح یکپارچگی ایمنی (SIL) در تجهیزات ایمنی صنعتی چیست؟

استاندارد SIL (بازه ۱ تا ۴) معیاری برای اندازه‌گیری قابلیت اطمینان سیستم‌های ایمنی است. هرچه عدد SIL بالاتر باشد، احتمال بروز خرابی‌های خطرناک (λD\lambda_DλD​) کمتر است و سیستم برای محیط‌های پرخطر (مانند پرس‌های هیدرولیک) مناسب‌تر می‌باشد.

۱۴. رزولوشن یا PPR مناسب برای خرید انکودر افزایشی را چگونه تعیین کنیم؟

رزولوشن انکودر بر اساس دقت مکانیکی مورد نیاز تعیین می‌شود. با این حال، باید مراقب باشید که فرکانس خروجی از حداکثر فرکانس قابل خواندن توسط ورودی PLC تجاوز نکند. این فرکانس با فرمول f=RPM×PPR60f = \frac{RPM \times PPR}{60}f=60RPM×PPR​ محاسبه می‌شود.

۱۵. تفاوت ترانسمیترهای فشار ۲ سیمه و ۴ سیمه در چیست؟

در مدل‌های ۲ سیمه (Loop Powered)، تغذیه تجهیز و سیگنال خروجی ($4-20mA$) هر دو از طریق همان دو رشته سیم عبور می‌کنند که باعث صرفه‌جویی در کابل‌کشی می‌شود. مدل‌های ۴ سیمه، دو سیم مجزا برای تغذیه و دو سیم برای انتقال سیگنال دارند.

۱۶. تاور لایت‌ها (چراغ‌های سیگنال طبقاتی) بر چه اساسی انتخاب می‌شوند؟

در راهنمای انتخاب و خرید تجهیزات سیگنالینگ، تاور لایت‌ها بر اساس ولتاژ کاری (۲۴ ولت یا ۲۲۰ ولت)، تعداد طبقات رنگی (معمولا ۳ رنگ سبز، زرد، قرمز)، وجود آژیر صوتی (Buzzer) و نوع لامپ (LED برای دوام بیشتر) انتخاب می‌گردند.

۱۷. در انتخاب نمایشگرهای صنعتی (HMI)، سایز صفحه نمایش چگونه تعیین می‌شود؟

سایز HMI بر اساس حجم گرافیک ماشین، تعداد متغیرهای قابل نمایش و فاصله اپراتور از دستگاه تعیین می‌شود. برای ماشین‌های کوچک و محلی پنل‌های ۴ تا ۷ اینچی مناسب هستند، در حالی که برای اتاق‌های کنترل جامع از پنل‌های ۱۲ تا ۱۵ اینچی استفاده می‌شود.

۱۸. آیا برای سیستم‌های پردازش تصویر (Machine Vision) نیاز به نورپردازی خاصی داریم؟

بله، مطلقا. در سیستم‌های بینایی ماشین، نورپردازی صحیح (مثل Ring Light یا Backlight) بسیار مهم‌تر از خود دوربین است. نورپردازی باید به گونه‌ای باشد که تضاد (Contrast) بالایی روی لبه‌ها و عیوب قطعه ایجاد کند تا نرم‌افزار بتواند آن‌ها را تشخیص دهد.

۱۹. تفاوت کنترلرهای حرکت (Motion Controllers) با پی‌ال‌سی‌های معمولی در چیست؟

پی‌ال‌سی‌های معمولی برای کنترل منطقی و توالی‌سنجی (Sequencing) طراحی شده‌اند و زمان اسکن آن‌ها در حد چند میلی‌ثانیه است. اما Motion Controller ها دارای پردازنده‌های اختصاصی برای اجرای الگوریتم‌های پیچیده سینماتیک و درون‌یابی (Interpolation) با سرعت میکروثانیه برای چندین محور همزمان هستند.

۲۰. چگونه می‌توانم از اصالت تجهیزات اتوماسیون و برق صنعتی پیش از خرید اطمینان حاصل کنم؟

با توجه به وفور قطعات تقلبی (Fake) در بازار که می‌توانند خسارات جبران‌ناپذیری به خطوط تولید وارد کنند، همواره توصیه می‌شود خرید خود را از تامین‌کنندگان معتبر و دارای گارانتی اصالت کالا انجام دهید. شما می‌توانید برای بررسی فنی و سفارش قطعات اورجینال، به صفحات مقایسه محصولات و سایر بخش‌های وب‌سایت ماکان کنترل مراجعه نمایید.
