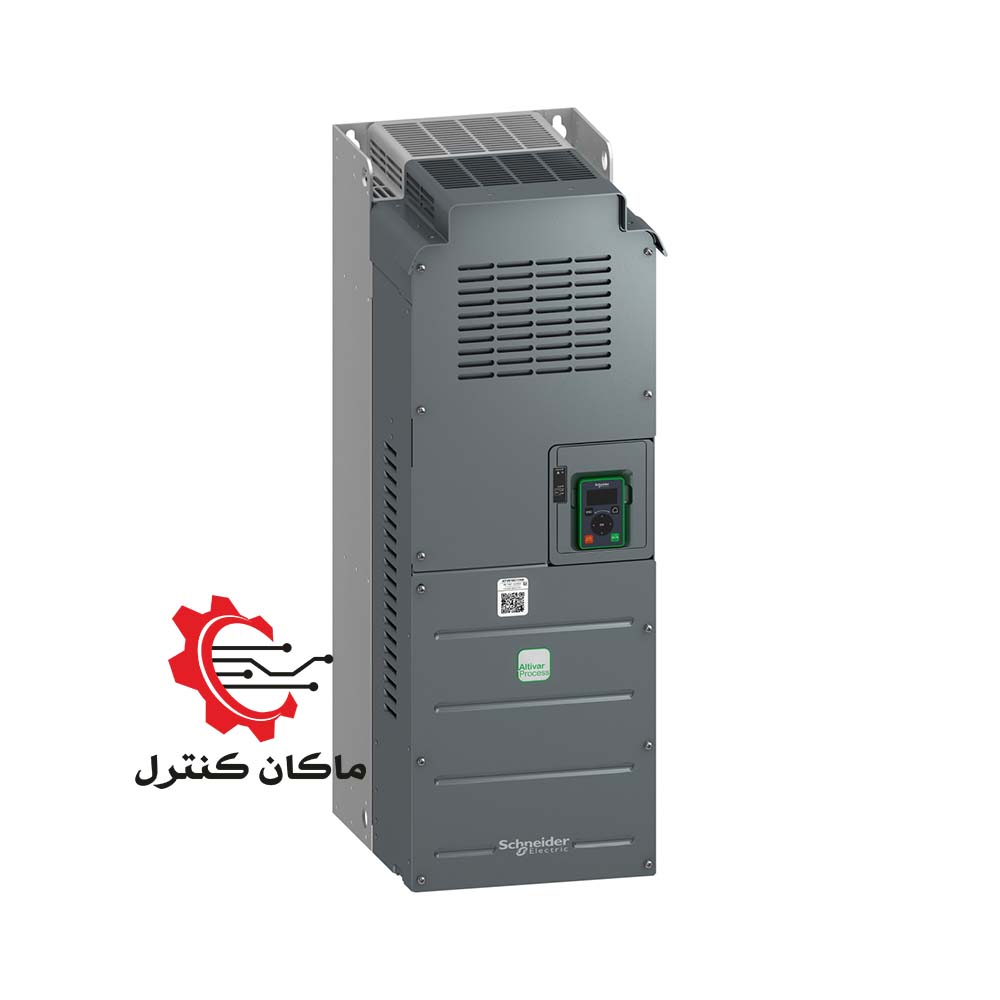

اینورتر 110 کیلووات سه فاز 380 ولت اشنایدر ATV610، یک کنترل دور موتور (VFD) از سری Easy Altivar 610 می باشد.

مشخصات فنی اینورتر 110KW اشنایدر ATV610 ولتاژ 3P~3P 380V

• کد فنی: ATV610C11N4
• توان نامی: ND: 110KW / HD: 90KW
• ورودی سه فاز 380V~460V / 50~60Hz
• خروجی سه فاز 380V~460V / 0.1~500Hz
• جریان ورودی: ND: 380V:201A 460V:175.7A / HD: 380V:170A 460V:149.1A
• جریان خروجی: ND: 211A – 232A (60s) / HD: 173A – 260A (60s)
• پورت 2wire RS485 / 1 RJ45
• پشتیبانی از Modbus serial
• ایزوله شده/ بین ترمینال کنترل و پاور
• IP00
• دارای فیلتر EMC یکپارچه
• وزن: 85.5Kg
• ابعاد (W*H*D): 300*850*375 mm
• دمای مجاز فعالیت: 15- الی 45+ سانتی گراد
• قابلیت گسترش: Slot A: communication card, Profibus DP V1, digital or analog I/O extension card, relay output card
• قابلیت Braking to standstill (By DC injection) / ترمز با تزریق خودکار DC
• فرکانس پالس: 2.5KHz (1~8KHz Adjustable)
• کاربرد: Fan, pump, compressor, conveyor
• مد کنترلی: Asynchronous: Constant torque standard, Optimized torque mode, Variable torque standard
• ورودی/خروجی: 6DI, 3AI, 2AO, 3RLY O
• نوع حفاظت: Thermal protection: motor, Motor phase break: motor, Thermal protection: drive, Overheating: drive, Overcurrent between output phases and earth: drive, Overload of output voltage: drive, Short-circuit protection: drive, Motor phase break: drive, Overvoltages on the DC bus: drive, Line supply overvoltage: drive, Line supply undervoltage: drive, Line supply phase loss: drive, Overspeed: drive, Break on the control circuit: drive

*HD: Heavy Duty / ND: Normal Duty

*با استفاده از کیت انطباق (conformity kit) می توان درجه حفاظت را به IP21 تبدیل کرد.

اینورتر اشنایدر Easy Altivar 610

اینورتر اشنایدر ATV610 مناسب موتورهای آسنکرون سه فاز در کاربری های پمپ، فن، کمپرسور و کانوایر برای صنایع مختلف طراحی شده است. این سری اینورتر در حالت سنگین کار تا 150% اضافه بار برای 60s و سبک کار تا 110% اضافه بار برای 60s توانایی کار دارد.

درایو Schneider سری آلتیوار 610 مجهز به فیلتر EMC برای کاهش نویز و در توان های 4KW و بالاتر دارای چوک داخلی برای کاهش اعوجاج هارمونیک هستند.
