مزایای استفاده از اینورتر فشار متوسط

• کاهش چشمگیر مصرف انرژی در بارهای متغیر
• حذف یا کاهش تجهیزات مکانیکی راه‌انداز
• افزایش قابلیت اطمینان سیستم
• کاهش هزینه‌های تعمیر و نگهداری
• بهبود کنترل فرآیند در صنایع حساس

ویژگی‌های فنی اینورترهای فشار متوسط

• کنترل سرعت و گشتاور موتورهای MV بدون نیاز به ترانس کاهنده
• کاهش جریان راه‌اندازی (Soft Starting پیشرفته)
• راندمان بسیار بالا در توان‌های چند مگاوات
• کاهش ضربه‌های مکانیکی به شفت، گیربکس و کوپلینگ
• قابلیت کار مداوم در شرایط سخت صنعتی
• سازگار با موتورهای MV موجود (Retrofitting Friendly)
• سطوح ایمنی بالا مطابق استانداردهای IEC و IEEE

تکنولوژی‌های رایج در درایو مدیوم ولتاژ

اینورترهای MV معمولاً با یکی از معماری‌های زیر طراحی می‌شوند:

• NPC (Neutral Point Clamped)
• Cascaded H-Bridge (CHB)
• LCI (Load Commutated Inverter) – مخصوص توان‌های بسیار بالا
• PWM چندسطحی (Multilevel PWM) برای کاهش هارمونیک و dv/dt

کاربردهای اصلی اینورتر فشار متوسط

• پمپ‌های بزرگ (آب، نفت، پتروشیمی)
• فن‌های صنعتی با توان بالا
• کمپرسورها (Centrifugal / Axial)
• آسیاب‌ها، کوره‌ها و نوار نقاله‌های سنگین
• صنایع فولاد، سیمان، معدن، نفت و گاز
• نیروگاه‌ها و تأسیسات زیرساختی

مقدمه‌ای بر دنیای اینورترهای فشار متوسط

صنایع امروز بر پایه موتورهای الکتریکی قدرتمند می‌چرخند؛ موتورهایی که قلب تپنده خطوط تولید، پمپ‌های عظیم و سیستم‌های حیاتی هستند. کنترل دقیق این غول‌های صنعتی بدون استفاده از اینورتر فشار متوسط — که با نام‌های درایو فشار متوسط یا مبدل فرکانس فشار متوسط نیز شناخته می‌شود — تقریباً غیرممکن است.

این تجهیزات هوشمند، نه تنها امکان تنظیم نرم سرعت و گشتاور را فراهم می‌کنند، بلکه نقشی کلیدی در بهینه‌سازی مصرف انرژی و افزایش بهره‌وری ایفا می‌نمایند. در این میان، ماکان کنترل با سال‌ها تجربه در حوزه اتوماسیون صنعتی، خود را به عنوان همراهی مطمئن برای صنایع کشور معرفی کرده است.

ضرورت استفاده از درایوهای فشار متوسط در صنایع بزرگ

صنایع سنگین و گسترده‌ای مانند نفت، گاز، پتروشیمی، معدن و سیمان، با چالش‌های منحصر به فردی روبرو هستند. موتورهای الکتریکی مورد استفاده در این صنایع، معمولاً در رنج توانی بالا و با سطح ولتاژ متوسط (معمولاً از ۲.۴ کیلوولت تا ۱۳.۸ کیلوولت) کار می‌کنند. کنترل مستقیم این موتورها با روش‌های سنتی، منجر به شوک‌های الکترومکانیکی شدید، استهلاک بالا و مصرف انرژی سرسام‌آور می‌شود.

اینجاست که VFD فشار متوسط به عنوان یک راه‌حل بهینه ظهور می‌کند. این دستگاه با تعدیل فرکانس و ولتاژ اعمالی به موتور، امکان راه‌اندازی نرم، کنترل دقیق سرعت در حین کار و توقف کنترل‌شده را فراهم می‌سازد. نتیجه این فرآیند، علاوه بر صرفه‌جویی قابل توجه انرژی (گاهی تا ۶۰٪)، افزایش عمر مفید موتور و کاهش چشمگیر هزینه‌های تعمیر و نگهداری است. برای درک بهتر جایگاه این فناوری در چرخه تولید، مطالعه مطالب بخش اتوماسیون صنعتی می‌تواند مفید باشد.

توجه به زیرساخت‌های صنعتی کشور و نیاز مبران به نوسازی آن‌ها، استفاده از درایوهای صنعتی ولتاژ متوسط را از یک انتخاب به یک ضرورت تبدیل کرده است. این تجهیزات با هوشمندسازی فرآیندها، پل ارتباطی بین دنیای دیجیتال و سیستم‌های قدرت سنتی هستند. ما در ماکان کنترل با درک این ضرورت، مجموعه‌ای کامل و متنوع از برترین برندهای جهانی را گردآوری کرده‌ایم. برای آشنایی بیشتر با فلسفه و مأموریت ما، پیشنهاد می‌کنیم صفحه درباره ما را مطالعه فرمایید.

آنچه در این راهنمای جامع می‌آموزید

این مقاله تخصصی، که حاصل سال‌ها تجربه عملی و پژوهش‌های مستمر تیم فنی ماکان کنترل است، به عنوان یک مرجع کامل برای مهندسین، تصمیم‌گیران و علاقه‌مندان حوزه اتوماسیون صنعتی تدوین شده است. هدف ما فراتر از معرفی محصول، ارائه یک درک عمیق از اصول، کاربردها و مزایای اینورتر فشار متوسط است.

در بخش دوم، به تعریف دقیق فنی و تشریح اجزای اصلی تشکیل‌دهنده یک درایو فشار متوسط می‌پردازیم و تفاوت‌های کلیدی آن با مدل‌های فشار ضعیف را روشن خواهیم کرد. بخش سوم، سفر هیجان‌انگیزی به دنیای کاربردهای این تجهیز در صنایع مختلف خواهد بود؛ از پالایشگاه‌ها تا کارخانه‌های سیمان. در بخش چهارم، مزایای اقتصادی و فنی استفاده از این فناوری را به تفصیل و با Zahlen und Daten (ارقام و داده‌ها) بررسی می‌کنیم.

بخش پنجم به نکات کلیدی و پارامترهای فنی انتخاب یک مبدل فرکانس فشار متوسط مناسب اختصاص دارد؛ راهنمایی عملی برای تصمیم‌گیری درست. بخش ششم، شما را با اصول نگهداری پیشگیرانه و روش‌های عیب‌یابی رایج آشنا می‌سازد. در نهایت، جمع‌بندی نهایی و چشم‌انداز فناوری‌های آینده این حوزه را مرور خواهیم کرد. برای دسترسی به سایر مطالب آموزشی و فنی، بانک اطلاعاتی غنی مقالات تخصصی سایت ماکان کنترل همواره در دسترس شماست.

با مطالعه این مقاله، شما نه تنها یک دید جامع نسبت به اینورتر فشار متوسط کسب خواهید کرد، بلکه معیارهای لازم برای انتخاب، خرید و نگهداری بهینه این تجهیزات استراتژیک را نیز فرا خواهید گرفت.

اینورتر فشار متوسط؛ قلب هوشمند موتورهای صنعتی

تعریف فنی و نقش کلیدی درایوهای ولتاژ متوسط

یک اینورتر فشار متوسط که در محافل فنی با نام‌های درایو فشار متوسط یا Medium Voltage VFD شناخته می‌شود، یک مبدل الکترونیک قدرت پیشرفته است. این سیستم پیچیده، وظیفه کنترل سرعت و گشتاور موتورهای الکتریکی AC سه‌فاز را در محدوده ولتاژهای متوسط (۲.۴ تا ۱۳.۸ کیلوولت) بر عهده دارد. اساس کار آن، تبدیل برق ورودی با فرکانس و ولتاژ ثابت شبکه به خروجی با مشخصات متغیر و کاملاً قابل کنترل است.

فرآیند اصلی در مبدل فرکانس فشار متوسط طی سه مرحله اصلی انجام می‌شود: یکسوسازی، فیلتراسیون و اینورتر کردن. این کنترل دقیق، امکان بهینه‌سازی فرآیندهای صنعتی، صرفه‌جویی انرژی گسترده و کاهش استرس‌های مکانیکی را فراهم می‌آورد. این دستگاه را می‌توان مغز متفکر کنترل موتورهای بزرگ در صنایع زیرساختی دانست. برای درک بهتر جایگاه این فناوری در چرخه تولید، مطالعه مطالب بخش اتوماسیون صنعتی توصیه می‌شود.

تفاوت‌های بنیادی با اینورترهای فشار ضعیف

درک تمایز بین اینورتر فشار متوسط و نمونه‌های فشار ضعیف، برای انتخاب صحیح و طراحی سیستم حیاتی است. اولین و واضح‌ترین تفاوت در محدوده ولتاژ کاری نهفته است. درایوهای فشار ضعیف معمولاً تا ۶۹۰ ولت کار می‌کنند، در حالی که دامنه کاری درایوهای ولتاژ متوسط از ۲۴۰۰ ولت آغاز می‌شود. این تفاوت بنیادی، مستقیماً بر طراحی، تکنولوژی سوئیچینگ و ملاحظات ایمنی تأثیر می‌گذارد.

از نظر ساختار داخلی، درایو فشار متوسط اغلب از پل‌های اینورتر چند سطحی استفاده می‌کند. تکنولوژی‌هایی مانند NPC یا CHB هارمونیک‌های خروجی را به شکل مؤثری کاهش می‌دهند. این در حالی است که درایوهای فشار ضعیف عمدتاً از پل‌های دو یا سه سطحی ساده‌تر بهره می‌برند. از جنبه فیزیکی، اینورترهای فشار متوسط به دلیل نیاز به عایق‌بندی قوی‌تر، ابعاد بزرگ‌تر و وزن بیشتری دارند.

تفاوت دیگر در حوزه کاربرد و مقیاس است. اینورتر فشار متوسط عموماً برای کنترل موتورهای با توان بسیار بالا (صدها کیلووات تا چند مگاوات) در صنایع سنگین استفاده می‌شود. در مقابل، اینورترهای فشار ضعیف در موتورهای کوچک‌تر و متوسط کاربرد دارند. هزینه سرمایه‌گذاری اولیه و پیچیدگی نصب در مدل‌های فشار متوسط به مراتب بیشتر است. برای آشنایی با طیف محصولات مرتبط، می‌توانید به صفحه اینورتر مراجعه کنید.

ساختار داخلی و اجزاء حیاتی اینورتر فشار متوسط

ساختار یک درایو فشار متوسط از چند بخش اصلی تشکیل شده که درک آن برای انتخاب و نگهداری ضروری است.

۱. یکسوساز هوشمند (Rectifier Section):
این بخش، اولین مرحله در مسیر قدرت است. وظیفه آن تبدیل جریان متناوب ورودی به جریان مستقیم است. در بسیاری از مدل‌های پیشرفته، از یکسوسازهای کنترل‌شده استفاده می‌شود. این امکان بازیابی انرژی و کنترل ضریب توان ورودی را فراهم می‌آورد. انتخاب صحیح این بخش بر بازدهی کلی سیستم تأثیر مستقیم دارد.

۲. مدار میانی DC (DC Link Circuit):
این بخش شامل مجموعه‌ای از خازن‌های با ظرفیت بسیار بالا است. وظیفه اصلی آن، ذخیره‌سازی انرژی و تثبیت ولتاژ DC پس از یکسوسازی است. همچنین، ریپل‌های ولتاژ را فیلتر کرده و یک منبع پایدار برای مرحله اینورتر ایجاد می‌کند. کیفیت این خازن‌ها تأثیر مستقیمی بر طول عمر کل درایو دارد. اطلاعات فنی بیشتر در بخش خازن و تجهیزات بانک خازنی موجود است.

۳. بخش اینورتر (Inverter Unit):
قلب تپنده دستگاه است. این بخش از آرایه‌ای از سوئیچ‌های قدرت پرسرعت تشکیل شده است. تکنیک‌های مدولاسیون پالس‌های عرض پیشرفته در این بخش اجرا می‌شوند. خروجی نهایی، یک موج سینوسی با کیفیت بالا برای موتور است. عملکرد بهینه این بخش، کنترل نرم و دقیق موتور را تضمین می‌کند.

۴. سیستم کنترل مرکزی (Control System):
مغز متفکر اینورتر فشار متوسط است. شامل پردازنده‌های دیجیتال قدرتمندی است که تمام پارامترهای عملیاتی را مانیتور می‌کنند. این بخش الگوریتم‌های کنترلی پیچیده را اجرا کرده و واسط کاربری را مدیریت می‌نماید. همچنین ارتباطات شبکه صنعتی و سیستم‌های حفاظتی را کنترل می‌کند.

۵. سیستم خنک‌کننده پیشرفته (Cooling System):
با توجه به تلفات توان در اجزای قدرت، سیستم خنک‌کننده نقش حیاتی دارد. این سیستم می‌تواند مبتنی بر هوا یا آب باشد. انتخاب نوع خنک‌کننده به توان درایو و شرایط محیط نصب بستگی دارد. طراحی مناسب این بخش، از overheating جلوگیری می‌کند.

۶. ترانسفورماتور ایزوله (در برخی طراحی‌ها):
در بعضی پیکربندی‌های درایو فشار متوسط، یک ترانسفورماتور چند سیم پیچ وجود دارد. این ترانس‌ها برای ایزولاسیون گالوانیکی یا ایجاد منابع تغذیه جداگانه استفاده می‌شوند. انتخاب کابل‌های مناسب برای اتصال این اجزا نیز بسیار مهم است. راهنمای انتخاب در بخش سیم و کابل ارائه شده است.

۷. سیستم‌های حفاظتی یکپارچه:
مبدل فرکانس فشار متوسط مجهز به لایه‌های متعدد حفاظتی است. این سیستم‌ها از دستگاه در برابر شرایط غیرعادی محافظت می‌کنند. حفاظت در برابر اضافه‌بار، اتصال کوتاه و نوسانات ولتاژ از جمله این قابلیت‌ها هستند. برای اطمینان از ایمنی، رعایت قوانین و مقررات سایت در نصب ضروری است.

جمع‌بندی بخش و پیش‌درآمدی بر کاربردها

به طور خلاصه، اینورتر فشار متوسط سیستمی پیچیده و یکپارچه است. هماهنگی بین اجزای مختلف، عملکرد مطمئن و کارآمد آن را تضمین می‌کند. درک این اجزا پایه‌ای محکم برای بخش‌های بعدی ایجاد می‌کند. انتخاب صحیح این تجهیزات نیازمند مشاوره تخصصی است. کارشناسان ماکان کنترل آماده ارائه راهنمایی فنی هستند. برای دریافت مشاوره، از طریق صفحه تماس با ما اقدام نمایید.

بخش بعدی به بررسی کاربردهای عملی این سیستم‌ها در صنایع مختلف می‌پردازد. مطالعه موردی پروژه‌های موفق، درک بهتری از قابلیت‌های درایو فشار متوسط ایجاد می‌کند. برای آشنایی با نمونه‌های عملی، بخش مقالات تخصصی را مطالعه فرمایید.

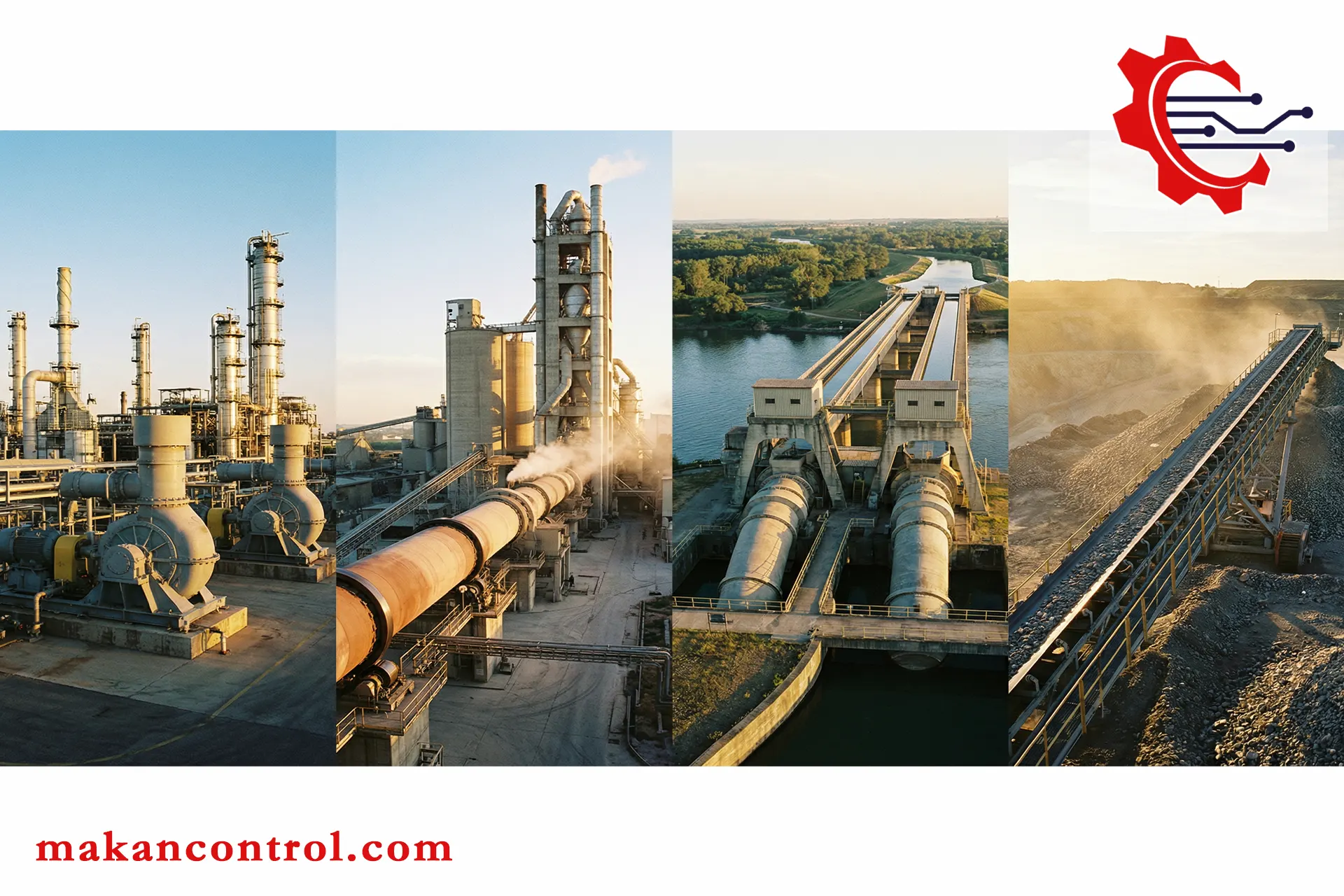

کاربردهای اینورتر فشار متوسط در صنعت

صنایع پتروشیمی و نفت و گاز

صنایع پتروشیمی و نفت و گاز، به عنوان حیاتی‌ترین و حساسترین حوزه‌های اقتصادی، نیازمند بالاترین سطح از قابلیت اطمینان و کنترل دقیق هستند. در این صنایع، اینورتر فشار متوسط نقش یک نگهبان هوشمند را ایفا می‌کند. از جمله کلیدی‌ترین کاربردهای درایو فشار متوسط در این بخش می‌توان به کنترل پمپ‌های انتقال نفت خام و محصولات پالایشگاهی، کمپرسورهای سانتریفیوژ بزرگ در خطوط لوله گاز و فن‌های غول‌آسای برج‌های خنک‌کن و کراکینگ اشاره کرد.

استفاده از مبدل فرکانس فشار متوسط در این محیط‌های حساس و قابل انفجار، مزایای متعددی دارد. اولاً، امکان راه‌اندازی نرم (Soft Start) تجهیزات، از ایجاد شوک‌های هیدرولیکی و مکانیکی مخرب در خطوط لوله جلوگیری می‌کند. ثانیاً، کنترل دقیق دبی و فشار در مراحل مختلف فرآیند، کیفیت نهایی محصول و بهره‌وری را به شدت افزایش می‌دهد.

مهم‌تر از همه، صرفه‌جویی انرژی در موتورهای با توان چند مگاواتی، می‌تواند به معنای میلیون‌ها دلار کاهش هزینه عملیاتی در سال باشد. برای درک بهتر بسترهای کنترلی این صنایع، مطالعه مطالب مرتبط در بخش اتوماسیون صنعتی سایت ماکان کنترل توصیه می‌شود.

صنایع سیمان و معدنی

خط تولید سیمان، نمونه بارز یک فرآیند صنعتی انرژی‌بر و سخت است. از سنگ‌شکن‌های اولیه تا آسیاب‌های نهایی و فن‌های بزرگ کوره‌های دوار، همگی توسط موتورهای فشار متوسط قدرتمندی به حرکت درمی‌آیند. به کارگیری درایو فشار متوسط در این صنعت، یک تحول اساسی ایجاد کرده است. کنترل سرعت آسیاب‌های مواد خام و کلینکر، امکان بهینه‌سازی اندازه ذرات و کیفیت محصول نهایی را فراهم می‌آورد.

در معادن، اینورترهای ولتاژ متوسط برای کنترل دستگاه‌های حفاری، نوارنقاله‌های طویل و سیستم‌های آبکشی استفاده می‌شوند. توانایی تنظیم سرعت نوارنقاله بر اساس بار مواد معدنی، نه تنها از اتلاف انرژی جلوگیری می‌کند، بلکه استهلاک تسمه و یاتاقان‌ها را نیز کاهش می‌دهد.

در سنگ‌شکن‌ها، VFD فشار متوسط می‌تواند گشتاور موتور را متناسب با سختی سنگ تنظیم کند که این امر از گیر کردن و قفل شدن دستگاه جلوگیری می‌نماید. تیم فنی ماکان کنترل با درک دقیق از این چالش‌ها، راه‌حل‌های اختصاصی ارائه می‌دهد که می‌توانید از طریق صفحه درباره ما با توانمندی‌های ما بیشتر آشنا شوید.

سیستم‌های پمپاژ و فن‌های بزرگ مقیاس

یکی از رایج‌ترین و به صرفه‌ترین کاربردهای اینورتر فشار متوسط، در سیستم‌های پمپاژ آب و فاضلاب، ایستگاه‌های تقویت فشار و شبکه‌های آبرسانی شهری و کشاورزی است. در روش‌های سنتی کنترل پمپ (مانند استفاده از شیرهای تنظیم یا دامپر)، بخش عمده‌ای از انرژی صرف غلبه بر افت فشار ایجادشده می‌شود. این روش‌ها بسیار ناکارآمد و پراستهلاک هستند.

با نصب یک درایو فشار متوسط روی موتور پمپ، کنترل کاملاً هوشمندانه می‌شود. سرعت پمپ به طور مستقیم و بر اساس نیاز واقعی شبکه (فشار یا دبی مورد نظر) تنظیم می‌گردد. این منطق که به «کنترل با سرعت متغیر» (VSD) معروف است، می‌تواند تا ۶۰٪ در مصرف انرژی این سیستم‌ها صرفه‌جویی ایجاد کند.

علاوه بر این، حذف شیرهای کنترل و راه‌اندازی نرم، هزینه‌های تعمیر و نگهداری را به شدت کاهش می‌دهد. این تکنولوژی برای فن‌های بزرگ هوادهی در تصفیه‌خانه‌های فاضلاب و برج‌های خنک‌کن نیروگاه‌ها نیز به همین اندازه مؤثر و کارآمد است. برای انتخاب بهترین سافت استارتر در کنار یا به جای اینورتر، اطلاعات بخش درایو و سافت استارتر می‌تواند راهگشا باشد.

کاربردهای نوظهور و ویژه

افق کاربردهای مبدل فرکانس فشار متوسط در حال گسترش است. در صنایع دریایی، از این درایوها برای سیستم پیشران کشتی‌ها (Electrical Propulsion) و کنترل پمپ‌های بزرگ استفاده می‌شود. در نیروگاه‌های بادی، برای کنترل دقیق پره‌های توربین‌های غول‌پیکر و بهینه‌سازی دریافت انرژی از باد به کار می‌روند. حتی در آزمایشگاه‌های پیشرفته و شتاب‌دهنده‌های ذرات نیز برای کنترل میدان‌های مغناطیسی قدرتمند به درایوهای ولتاژ متوسط با دقت فوق‌العاده بالا نیاز است.

در تمامی این کاربردها، انتخاب صحیح کابل‌های قدرت و کنترل، یکی از ارکان موفقیت پروژه است. کابل‌های نامناسب می‌توانند موجب ایجاد نویز، تلفات اضافی و حتی تخریب زودرس درایو شوند. برای اطمینان از انتخاب درست، مراجعه به مشخصات فنی و راهنمای انتخاب سیم و کابل مناسب برای اینورترهای فشار متوسط ضروری است.

به طور خلاصه، اینورتر فشار متوسط دیگر یک گزینه لوکس نیست، بلکه یک ضرورت فنی و اقتصادی برای هر صنعتی است که با موتورهای بزرگ سروکار دارد. این فناوری با هوشمندسازی کنترل موتور، پلی مستحکم بین نیازهای عملیاتی و اهداف بهره‌وری و پایداری ایجاد می‌کند. در ماکان کنترل، ما این پیچیدگی‌ها را درک کرده و راه‌حل‌های یکپارچه و مطمئنی برای چالش‌های کنترل صنعتی شما ارائه می‌دهیم.

مزایای استفاده از اینورترهای فشار متوسط

صرفه‌جویی انرژی قابل توجه

مهمترین دلیلی که صنایع بزرگ را به سمت نصب اینورتر فشار متوسط سوق می‌دهد، کاهش چشمگیر مصرف انرژی و بازگشت سریع سرمایه است. بر اساس قانون افسانه‌ای فن و پمپ (Affinity Laws)، توان مصرفی یک موتور با مکعب سرعت آن متناسب است. این یعنی کاهش اندک سرعت می‌تواند به صرفه‌جویی بزرگی در انرژی منجر شود. در سیستم‌های سنتی که با شیر یا دمپر کنترل می‌شوند، موتور با سرعت ثابت و حداکثر توان می‌چرخد و انرژی اضافی در شیر تلف می‌شود.

یک درایو فشار متوسط هوشمند، سرعت موتور را دقیقاً مطابق با نیاز واقعی فرآیند تنظیم می‌کند. برای مثال، در یک سیستم پمپاژ آب که فقط به ۷۰٪ دبی طراحی نیاز دارد، مبدل فرکانس فشار متوسط سرعت موتور را متناسب کاهش داده و می‌تواند تا ۶۵٪ در مصرف برق صرفه‌جویی کند.

در موتورهای چند مگاواتی، این عدد به معنای صرفه‌جویی سالانه چندین میلیارد ریالی است. این موضوع نه تنها هزینه‌های عملیاتی را کاهش می‌دهد، بلکه بار پیک شبکه را نیز کم کرده و به پایداری سیستم سراسری کمک می‌کند. برای مطالعه موارد موفق و محاسبات دقیق‌تر، بخش مقالات تخصصی ماکان کنترل را دنبال کنید.

کنترل دقیق فرآیندهای صنعتی

فراتر از صرفه‌جویی انرژی، درایو فشار متوسط سطح کیفی کنترل در صنایع پیچیده را ارتقاء می‌دهد. این دستگاه امکان تنظیم دقیق پارامترهایی مانند سرعت، گشتاور، موقعیت و شتاب را با دقت بالا فراهم می‌آورد. در خط تولید سیمان، کنترل دقیق سرعت آسیاب‌های مواد خام، تأثیر مستقیمی بر کیفیت نهایی محصول دارد. در صنایع پتروشیمی، تنظیم دقیق دبی پمپ‌ها، از ایجاد نوسانات مخرب در فشار خط لوله جلوگیری می‌کند.

قابلیت اتصال VFD فشار متوسط به سیستم‌های کنترل مرکزی (مانند PLC و DCS) از طریق پروتکل‌های صنعتی، یکپارچگی اطلاعات و کنترل را کامل می‌کند. اپراتور می‌تواند از اتاق کنترل، تمام پارامترهای موتور را مانیتور کرده و تنظیمات لازم را اعمال نماید. همچنین، امکان برنامه‌ریزی برای اجرای پروفیل‌های سرعت پیچیده (Speed Profiles) وجود دارد. این سطح از کنترل، کیفیت محصول نهایی را افزایش داده و ضایعات تولید را به حداقل می‌رساند. برای طراحی سیستم‌های کنترل یکپارچه، خدمات بخش اتوماسیون صنعتی ماکان کنترل در دسترس شماست.

کاهش استرس مکانیکی بر تجهیزات

راه‌اندازی مستقیم (DOL) یک موتور فشار متوسط، می‌تواند جریان راه‌اندازی را تا ۸ برابر جریان نامی افزایش دهد. این جریان بالا، گشتاور شروع ناگهانی و قدرتمندی ایجاد می‌کند که به سیستم مکانیکی شوک وارد می‌نماید. این شوک به یاتاقان‌های موتور، کوپلینگ‌ها، گیربکس و حتی خود پروانه پمپ یا فن آسیب می‌زند و عمر مفید تجهیزات را به شدت کاهش می‌دهد.

اینورتر فشار متوسط با امکان راه‌اندازی نرم (Soft Start)، این مشکل را به طور کامل حل می‌کند. در این روش، ولتاژ و فرکانس به تدریج از صفر تا مقدار نامی افزایش می‌یابد. نتیجه این کار، محدود شدن جریان راه‌اندازی به حداکثر ۱۲۰ تا ۱۵۰٪ جریان نامی و حذف کامل شوک مکانیکی است.

به طور مشابه، در هنگام توقف نیز، درایو فشار متوسط می‌تواند فرآیند توقف نرم (Soft Stop) یا حتی ترمزگیری کنترل‌شده (Controlled Braking) را اجرا کند. این ویژگی در سیستم‌های نوارنقاله طولانی و آسانسورهای صنعتی بسیار حیاتی است. برای مقایسه با روش‌های راه‌اندازی دیگر، اطلاعات صفحه سافت استارتر مفید خواهد بود.

افزایش طول عمر مفید موتور و تجهیزات

کنترل نرم و دقیق مبدل فرکانس فشار متوسط، استرس‌های الکتریکی و حرارتی وارد بر موتور را نیز کاهش می‌دهد. کاهش جریان راه‌اندازی، گرمای تولیدشده در سیم‌پیچ‌های استاتور را کم می‌کند که یکی از عوامل اصلی خرابی عایق‌بندی موتور است. همچنین، تنظیم خودکار ولتاژ بر اساس فرکانس (V/f Control یا Vector Control) از حالت اشباع مغناطیسی هسته موتور در سرعت‌های پایین جلوگیری می‌نماید.

علاوه بر این، بسیاری از درایوهای فشار متوسط پیشرفته، قابلیت‌های حفاظتی گسترده‌ای را ارائه می‌دهند. این موارد شامل محافظت در برابر اضافه‌بار، عدم تعادل فاز، افت ولتاژ، اتصال کوتاه و اضافه‌حرارت می‌شود. این حفاظت‌های هوشمند، از موتور در برابر شرایط نامتعادل و خطرناک محافظت کرده و از آسیب‌های پرهزینه جلوگیری می‌کنند.

کاهش استرس مکانیکی و حرارتی، تعمیر و نگهداری پیشگیرانه ساده‌تر و در نهایت افزایش چشمگیر عمر مفید کل سیستم محرکه را به ارمغان می‌آورد. برای تهیه لوازم جانبی و قطعات یدکی معتبر، می‌توانید به صفحه لوازم جانبی اینورتر مراجعه نمایید.

مزایای جانبی و کلان‌نگر

استفاده از اینورتر فشار متوسط مزایای کلان دیگری نیز دارد. کاهش هارمونیک‌های تزریق شده به شبکه برق (با استفاده از یکسوسازهای چند پالس یا فیلترهای فعال)، کیفیت برق کارخانه را بهبود بخشیده و از اختلال در عملکرد تجهیزات حساس دیگر جلوگیری می‌کند. کاهش نویز الکترومغناطیسی (EMI) نیز از دیگر نتایج مثبت است.

از دیدگاه زیست‌محیطی، صرفه‌جویی در مصرف انرژی به معنای کاهش تولید گازهای گلخانه‌ای و ردپای کربن (Carbon Footprint) است. این موضوع برای صنایعی که متعهد به اصول مسئولیت اجتماعی و توسعه پایدار هستند، اهمیت ویژه‌ای دارد.

در نهایت، انعطاف‌پذیری عملیاتی ایجادشده توسط درایو فشار متوسط، به صنایع اجازه می‌دهد تا به سرعت با تغییرات تقاضای بازار یا شرایط فرآیند تطبیق پیدا کنند که این یک مزیت رقابتی بزرگ محسوب می‌شود. برای دریافت مشاوره فنی و محاسبه دقیق بازگشت سرمایه، کارشناسان ما در صفحه اصلی آماده پاسخگویی هستند.

در مجموع، اینورتر فشار متوسط تنها یک دستگاه کنترل سرعت نیست، بلکه یک راه‌حل جامع برای بهینه‌سازی عملکرد، افزایش قابلیت اطمینان و دستیابی به پایداری اقتصادی در بلندمدت است.

نکات فنی و پارامترهای انتخاب

پارامترهای الکتریکی مهم

انتخاب صحیح یک اینورتر فشار متوسط با تطبیق دقیق پارامترهای الکتریکی آن بر نیازهای کاربردی شما آغاز می‌شود. اولین و حیاتی‌ترین گام، تطابق محدوده ولتاژ است. درایو فشار متوسط باید با ولتاژ نامی شبکه شما (مانند ۳.۳ کیلوولت، ۶.۶ کیلوولت یا ۱۱ کیلوولت) و تلرانس‌های مجاز آن کاملاً سازگار باشد. گام بعدی، انتخاب جریان نامی خروجی است. این جریان باید حداقل برابر با جریان نامی موتور تحت بار کامل باشد و یک حاشیه ایمنی (معمولاً ۱۱۰ تا ۱۲۰٪) برای شرایط گذرا یا بارهای غیرمنتظره در نظر گرفته شود.

فرکانس خروجی نیز یک پارامتر کلیدی است. اکثر مبدل‌های فرکانس فشار متوسط قادر به تولید فراکانس خروجی از ۰ تا ۱۲۰ هرتز یا بیشتر هستند. باید اطمینان حاصل کنید که محدوده عملکرد درایو، سرعت‌های مورد نیاز فرآیند شما را پوشش می‌دهد. همچنین، ضریب توان ورودی (Input Power Factor) درایو مهم است. مدل‌های پیشرفته با یکسوسازهای فعال (AFE) ضریب توانی نزدیک به یک ایجاد می‌کنند که از جریمه‌های شرکت برق جلوگیری کرده و بار راکتیو شبکه را کاهش می‌دهد. برای درک بهتر مبانی انتخاب، می‌توانید از اطلاعات موجود در صفحه اینورتر بهره ببرید.

ملاحظات نصب و راه‌اندازی

محیط نصب درایو فشار متوسط تأثیر مستقیمی بر عملکرد و طول عمر آن دارد. ابتدا باید فضای فیزیکی کافی با توجه به ابعاد درایو، مسیرهای تهویه و دسترسی برای سرویس در نظر گرفته شود. دمای محیط عملیاتی معمولاً باید بین ۰ تا ۴۰ درجه سانتی‌گراد باشد. در محیط‌های گرم‌تر، ممکن است نیاز به سیستم خنک‌کننده اضافی یا انتخاب درایو با رتبه‌بندی دمایی بالاتر باشد.

نوع سیستم خنک‌کننده (هوا خنک یا آب خنک) یک تصمیم استراتژیک است. سیستم‌های هوا خنک (Air-Cooled) نیاز به هوای تمیز و بدون گرد و غبار دارند و ممکن است در فضای بیشتری نیاز داشته باشند. سیستم‌های آب خنک (Water-Cooled) فشرده‌تر و بی‌صدا‌تر هستند اما نیاز به یک حلقه آب خنک با کیفیت (بدون رسوب و خورندگی) دارند. همچنین، نصب صحیح سیستم‌های زمین‌سازی (Earthing) و اتصال به زمین با مقاومت بسیار پایین، برای ایمنی پرسنل و عملکرد صحیح حفاظت‌های الکتریکی درایو فشار متوسط کاملاً ضروری است. رعایت استانداردهای دقیق نصب از اصول اولیه است که در حوزه اتوماسیون صنعتی بر آن تأکید می‌شود.

استانداردهای ایمنی و حفاظتی

رعایت استانداردهای بین‌المللی و ملی، خط قرمز انتخاب و نصب یک درایو فشار متوسط است. این استانداردها دو هدف اصلی دارند: ایمنی افراد و قابلیت اطمینان تجهیزات. استانداردهای کلیدی شامل IEC 61800 (سری استانداردهای سیستم‌های محرکه الکتریکی با سرعت قابل تنظیم)، IEC 60146 (مبدل‌های نیمه‌هادی) و استانداردهای مرتبط با سازگاری الکترومغناطیسی (EMC) مانند IEC 61800-3 می‌شوند.

علاوه بر این، استانداردهای حفاظتی مانند حفاظت در برابر اضافه‌بار حرارتی موتور، محافظت در برابر زمین‌شدگی (Earth Fault)، تشخیص قفل شدن روتور و محافظت از اضافه‌ولتاژ و کم‌ولتاژ باید در مبدل فرکانس فشار متوسط پیش‌بینی شده باشند. برای محیط‌های بالقوه انفجاری (مانند صنایع نفت و گاز)، درایو باید مطابق با استانداردهای ATEX یا IECEx برای Zone 1 یا 2 طراحی و تأیید شده باشد. انتخاب کابل با شیلد مناسب و کلاس عایقی صحیح نیز بخشی از رعایت این استانداردهاست که در بخش سیم و کابل به تفصیل شرح داده شده است.

نکات تکمیلی و محاسبات فنی

انتخاب نهایی نیازمند بررسی جزئیات بیشتری است. یکی از این موارد، سطح حفاظت (IP Rating) کابینت درایو است که باید متناسب با شرایط محیطی (وجود گرد و غبار، رطوبت یا شستشو) انتخاب شود. بررسی هارمونیک‌های تزریقی به شبکه و در صورت نیاز، انتخاب فیلتر هارمونیک مناسب (مانند فیلترهای فعال یا پسیو) گام بعدی است. تجهیزات مرتبط مانند خازن و تجهیزات بانک خازنی ممکن است در این مرحله مورد نیاز باشند.

همچنین، سازگاری اینورتر فشار متوسط با موتور از نظر طول کابل موتور (Long Lead Effect) باید ارزیابی شود. برای کابل‌های طولانی (معمولاً بیش از ۱۰۰ متر)، ممکن است نیاز به نصب خروجی‌های dv/dt فیلتر یا سینوس فیلتر باشد تا از استرس عایقی روی سیم‌پیچ موتور جلوگیری گردد. در نهایت، پشتیبانی نرم‌افزاری، در دسترس بودن Firmwareهای آپدیت و سهولت پیکربندی از طریق نرم‌افزار اختصاصی نیز از فاکتورهای مهم در انتخاب یک برند مطمئن هستند.

راهنمای نهایی انتخاب و مشاوره تخصصی

به طور خلاصه، فرآیند انتخاب یک درایو فشار متوسط بهینه را می‌توان در چند گام کلیدی خلاصه کرد:
۱. جمع‌آوری دقیق داده‌های موتور و بار مکانیکی.
۲. تحلیل کامل شرایط محیطی و مکانی نصب.
۳. بررسی نیازمندی‌های خاص فرآیند (دقت کنترل، برنامه‌ریزی سرعت و …).
۴. ارزیابی برندهای مختلف از نظر کیفیت، پشتیبانی و مطابقت با استانداردها.
۵. محاسبه اقتصادی و برآورد بازگشت سرمایه (ROI).

این فرآیند پیچیده، لزوم دریافت مشاوره فنی از متخصصان باتجربه را آشکار می‌سازد. انتخاب نادرست می‌تواند منجر به عملکرد ضعیف، خرابی‌های مکرر و حتی خطرات ایمنی شود. کارشناسان فنی ماکان کنترل با درک عمیق از چالش‌های صنایع مختلف، آماده ارائه تحلیل جامع و راه‌حل‌های سفارشی هستند. برای بهره‌مندی از این مشاوره تخصصی و دریافت پیش‌فاکتور دقیق، می‌توانید از طریق صفحه تماس با ما با ما در ارتباط باشید. همچنین، برای آشنایی با طیف کامل محصولات کنترلی، بخش درایو و سافت استارتر را بررسی نمایید.

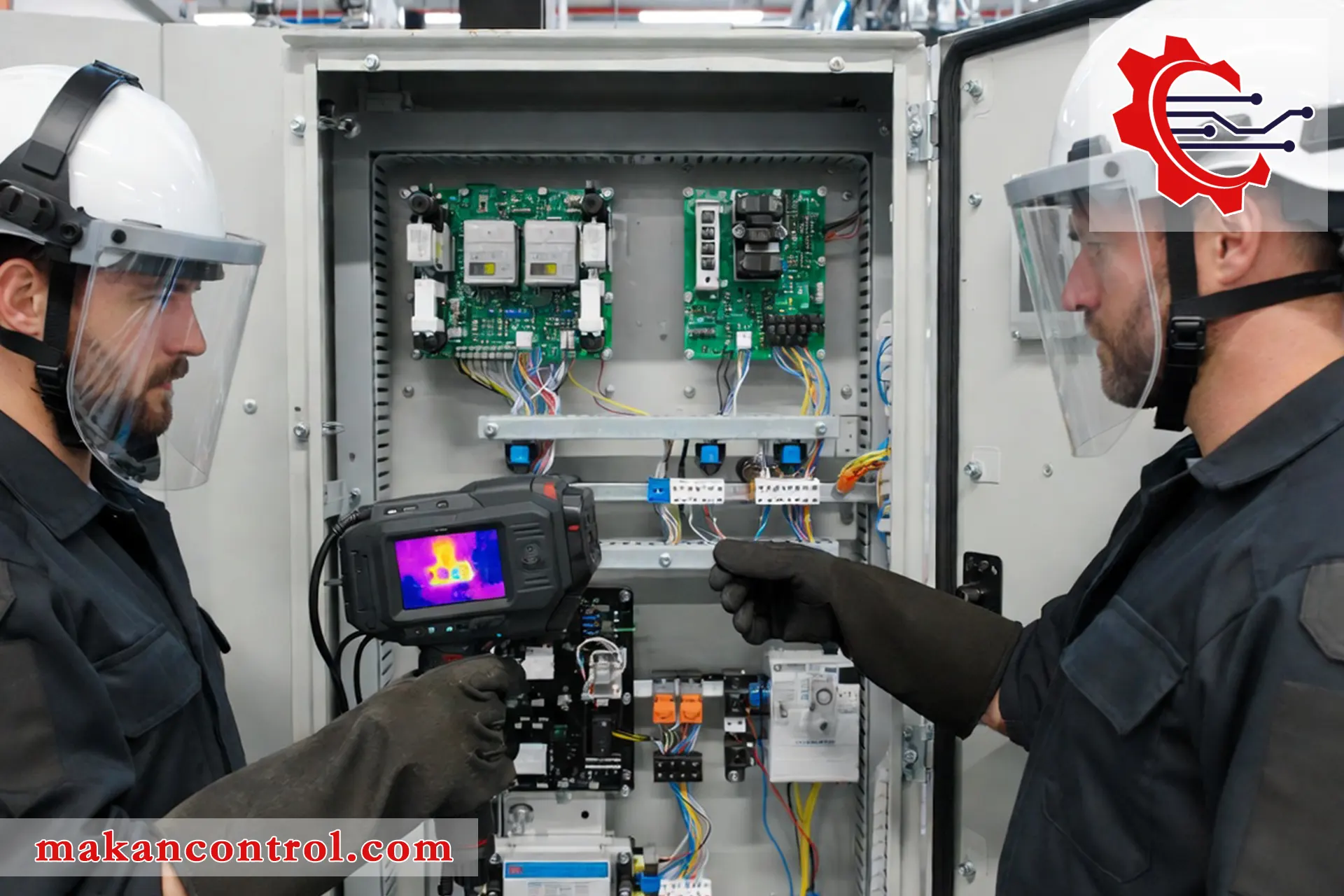

نگهداری و عیب‌یابی

برنامه‌های تعمیر و نگهداری پیشگیرانه

اجرای یک برنامه منظم و پیشگیرانه، کلید اصلی اطمینان از عملکرد پیوسته و طولانی‌مدت یک اینورتر فشار متوسط است. نگهداری پیشگیرانه (PM) بر جلوگیری از خرابی‌ها قبل از وقوع متمرکز است و هزینه‌های آن به مراتب کمتر از تعمیرات اضطراری و توقف خط تولید است. هسته این برنامه، مبتنی بر بازرسی‌های دوره‌ای و ثبت دقیق داده‌های عملکردی است.

یک برنامه PM استاندارد برای درایو فشار متوسط شامل فعالیت‌های روزانه، ماهانه و سالانه می‌شود. بازرسی روزانه می‌تواند شامل چک کردن نمایشگر درایو برای هیچ گونه آلارم فعال، شنیدن صداهای غیرعادی (مانند جرقه یا هوم غیرمعمول) و اطمینان از عملکرد صحیح فن‌های خنک‌کننده باشد. بازرسی‌های ماهانه بر تمیزکردن فیلترهای هوا (در مدل‌های هوا خنک)، بررسی اتصالات قدرت از نظر شل بودن یا علائم حرارت‌زدگی و کنترل دمای محیط تاکید دارد.

بازدیدهای سالانه یا شش‌ماهه، جامع‌تر هستند. در این بازدیدها، باید اتصالات داخلی سفت‌شده، سطح ولتاژ لینک DC و یکسوسازی کنترل گردد، و عملکرد سنسورهای جریان (CT) بررسی شود. یکی از مهم‌ترین اقدامات پیشگیرانه، معاینه و سرویس خازن‌های لینک DC است. این خازن‌ها با گذشت زمان ظرفیت خود را از دست می‌دهند. اندازه‌گیری ظرفیت و مقاومت سری معادل (ESR) آنها می‌تواند زمان تعویض را پیش‌بینی کند. استفاده از قطعات یدکی معتبر، مانند آنچه در بخش لوازم جانبی اینورتر ارائه می‌شود، در این مرحله حیاتی است. همچنین، اپراتورها می‌توانند دانش خود را با مطالعه مقالات تخصصی در این زمینه به روز نگه دارند.

رایج‌ترین مشکلات و راه‌حل‌ها

با وجود نگهداری پیشگیرانه، ممکن است گاهی اوقات مبدل فرکانس فشار متوسط با خطا مواجه شود. درک رایج‌ترین این خطاها و اقدامات اولیه، زمان توقف را به حداقل می‌رساند. بسیاری از این خطاها در نمایشگر درایو با کدهای مشخص نشان داده می‌شوند.

۱. خطای اضافه‌جریان (Overcurrent):
این رایج‌ترین خطا است. می‌تواند ناشی از بار مکانیکی بیش از حد، اتصال کوتاه در خروجی، خرابی ماژول IGBT یا تنظیم نادرست پارامترهای شتاب/توقف (Accel/Decel Time) باشد. اولین اقدام، بررسی بار مکانیکی و آزادسازی احتمالی آن است. سپس باید اتصالات موتور و کابل خروجی از نظر اتصال کوتاه بررسی شوند. تنظیم زمان‌های شتاب و توقف طولانی‌تر نیز می‌تواند کمک کند.

۲. خطای اضافه‌ولتاژ لینک DC (Overvoltage):
معمولاً در هنگام توقف یا کاهش سرعت سریع رخ می‌دهد. انرژی جنبشی بار بزرگ، به مدار لینک DC بازگردانده شده و ولتاژ آن را افزایش می‌دهد. افزایش زمان توقف (Deceleration Time)، فعال‌سازی واحد ترمز (Braking Unit) اگر موجود است، یا نصب یک بانک ترمز (Braking Chopper و Resistor) می‌تواند این مشکل را حل کند. در برخی موارد، تنظیم نادرست پارامترهای کنترل کننده نیز مؤثر است.

۳. خطای کم‌ولتاژ (Undervoltage):
این خطا نشان‌دهنده افت ولتاژ در ورودی AC است. می‌تواند به دلیل قطعی فاز، قطعی فیوز ورودی، خرابی کنتاکتور اصلی یا یک مشکل در شبکه برق باشد. بررسی ولتاژ ورودی در ترمینال‌های درایو فشار متوسط و اطمینان از سلامت فیوزها و کنتاکتورها اولین گام است. برای محافظت بهتر شبکه داخلی، تجهیزات مرتبط مانند خازن و تجهیزات بانک خازنی می‌توانند پایداری ولتاژ را بهبود بخشند.

۴. خطای اضافه‌حرارت (Overtemperature):
افزایش دمای داخلی کابینت یا هیت‌سینک‌ها می‌تواند به دلیل خرابی فن‌های خنک‌کننده، گرفتگی فیلترهای هوا، دمای محیط بسیار بالا یا کارکرد درایو در بار بیش از حد در مدت طولانی باشد. تمیز کردن فیلترها، بررسی چرخش فن‌ها و اطمینان از جریان هوای کافی در اطراف درایو راه‌حل‌های اولیه هستند. در محیط‌های بسیار گرم، ممکن است نیاز به سیستم خنک‌کننده اضافی باشد.

نکات ایمنی در سرویس و نگهداری

کار بر روی یک اینورتر فشار متوسط تحت هر شرایطی، به دلیل وجود ولتاژهای کشنده در کابینت، باید با رعایت شدید پروتکل‌های ایمنی انجام شود. رعایت قفل‌گذاری و برچسب‌زنی (Lockout/Tagout یا LOTO) اولین و مهم‌ترین قانون است. قبل از هرگونه بازکردن درب، درایو فشار متوسط باید از منبع تغذیه اصلی کاملاً ایزوله شده، تمامی کنتاکتورهای ورودی و خروجی قفل شده و ترمینال‌ها با استفاده از وسایل مناسب تست شوند تا از عدم وجود ولتاژ اطمینان حاصل گردد.

حتی پس از قطع برق، خازن‌های لینک DC ممکن است برای مدت قابل توجهی (گاهی تا ۳۰ دقیقه یا بیشتر) شارژ خود را حفظ کنند. قبل از لمس هر قسمت داخلی، باید با استفاده از یک مقاومت دشارژ مناسب، ولتاژ این خازن‌ها به طور کامل تخلیه و سپس با ولت‌متر چک شود. پرسنل تعمیر و نگهداری باید از تجهیزات حفاظت فردی (PPE) مناسب، از جمله دستکش عایق ولتاژ متوسط، عینک ایمنی و کفش عایق استفاده کنند.

تمامی این اقدامات برای حفاظت از جان افراد و مطابق با قوانین و مقررات ایمنی استاندارد است. برای اطلاعات جامع‌تر در مورد استانداردهای ایمنی در اتوماسیون، بازدید از صفحه اصلی و بخش منابع آموزشی توصیه می‌شود.

مستندسازی و تحلیل روند

یک بخش حیاتی و اغلب نادیده گرفته شده، مستندسازی دقیق تمامی فعالیت‌های نگهداری، خطاها و پارامترهای ثبت‌شده است. ایجاد یک برگه تاریخچه برای هر اینورتر فشار متوسط، که شامل تاریخ نصب، ساعات کارکرد (Running Hours)، تاریخ هر بازدید، اقدامات انجام‌شده، خوانش‌های پارامترهای کلیدی (مانند دمای هیت‌سینک، ولتاژ لینک DC) و کدهای خطای رخ داده باشد، بسیار ارزشمند است.

این مستندات به تحلیل روند (Trend Analysis) کمک می‌کنند. برای مثال، افزایش تدریجی دمای عملیاتی هیت‌سینک در طول ماه‌ها می‌تواند نشان‌دهنده کاهش کارایی سیستم خنک‌کننده یا افزایش تلفات داخلی باشد و قبل از وقوع خطای حرارتی، هشدار لازم را می‌دهد. این رویکرد مبتنی بر داده، تعمیر و نگهداری را از یک فعالیت واکنشی به یک استراتژی پیش‌بینانه و هوشمندانه ارتقا می‌دهد.

در نهایت، شناخت محدودیت‌های تخصصی پرسنل داخلی و استفاده از خدمات پشتیبانی فنی معتبر در زمان لازم، یک سرمایه‌گذاری هوشمندانه است. برای مشکلات پیچیده یا تعمیرات اساسی، تماس با تیم پشتیبانی فنی سازنده یا نمایندگان مجرب آن مانند ماکان کنترل، اطمینان از تعمیر صحیح و بازگشت سریع سیستم به چرخه تولید را فراهم می‌آورد. برای دریافت سریع این پشتیبانی، کانال‌های ارتباطی در صفحه تماس با ما آماده خدمت‌رسانی هستند.

جمع‌بندی مزایای اینورتر فشار متوسط

در طول این راهنمای جامع، به وضوح مشاهده کردیم که اینورتر فشار متوسط تنها یک تجهیز کنترلی نیست، بلکه یک راه‌حل استراتژیک برای چالش‌های صنعت مدرن است. از صرفه‌جویی انرژی چشمگیر و کنترل بی‌نظیر فرآیند گرفته تا افزایش قابلیت اطمینان و طول عمر تجهیزات، مزایای استفاده از درایو فشار متوسط آن را از یک گزینه به یک ضرورت تبدیل کرده است. این فناوری با تبدیل موتورهای الکتریکی بزرگ از مصرف‌کننده‌های انعطاف‌ناپذیر به دارایی‌های هوشمند و پاسخگو، نقش کلیدی در افزایش بهره‌وری عملیاتی و کاهش هزینه‌های سرسام‌آور انرژی ایفا می‌کند.

صنایعی که زودتر به اهمیت این تحول پی برده و از مبدل فرکانس فشار متوسط بهره گرفته‌اند، امروز گامی بلندتر در رقابت جهانی برداشته‌اند. آنها نه تنها سهم بیشتری از بازار را در اختیار دارند، بلکه با کاهش ردپای کربن و مصرف بهینه منابع، مسئولیت اجتماعی خود را نیز به بهترین شکل ادا می‌کنند. در دنیای امروز، بهره‌وری انرژی معادل با بهره‌وری اقتصادی است
