پیش‌درآمدی بر تحول صنعتی؛ جایگاه دانش فنی در عصر نوین

در دنیای امروز که با سرعت خیره‌کننده‌ای به سمت هوشمندسازی و اتوماسیون پیش می‌رود، داشتن دانش فنی به عنوان کلیدی‌ترین ابزار برای بقا و پیشرفت در صنایع شناخته می‌شود. ماکان کنترل با درک این ضرورت، بستری را فراهم آورده است تا متخصصان و علاقه‌مندان بتوانند به جدیدترین اطلاعات و تجهیزات این حوزه دسترسی داشته باشند. برق صنعتی و اتوماسیون دیگر تنها یک رشته تحصیلی نیستند، بلکه ستون فقرات تولید مدرن محسوب می‌شوند که بهره‌وری را به حداکثر می‌رسانند.

چرا دانش فنی در صنعت امروز حیاتی است؟

بدون شک، اشراف بر جزئیات سیستم‌های پیچیده، از یک پی ال سی PLC ساده گرفته تا شبکه‌های گسترده مانیتورینگ، نیازمند مطالعه مستمر است. در وبلاگ ما، هدف ما این است که مفاهیم انتزاعی را به دانش کاربردی تبدیل کنیم. این انتقال تجربه به کاربران کمک می‌کند تا در هنگام خرید از فروشگاه، با دیدی باز و بر اساس نیاز واقعی پروژه خود، بهترین انتخاب را داشته باشند و از هزینه‌های اضافی جلوگیری کنند.

توسعه زیرساخت‌های صنعتی بدون نگاه علمی و تخصصی امکان‌پذیر نیست. هر قطعه در یک تابلو برق، از کنتاکتور تا کلید اتوماتیک، وظیفه‌ای حساس بر عهده دارد که شناخت عملکرد دقیق آن‌ها در بخش دانش فنی به تفصیل بررسی می‌شود. ما معتقدیم که آگاهی مشتری، بزرگترین سرمایه یک مجموعه است و به همین دلیل، تمامی تلاش خود را برای ارتقای سطح علمی مخاطبان به کار بسته‌ایم.

نقش اتوماسیون صنعتی در بهینه‌سازی فرآیندها

اتوماسیون صنعتی نه تنها باعث کاهش خطای انسانی می‌شود، بلکه ایمنی محیط کار را نیز به شدت افزایش می‌دهد. استفاده از تجهیزاتی نظیر اچ آی ام HMI برای مانیتورینگ لحظه‌ای، به اپراتورها این قدرت را می‌دهد که بر کل خط تولید تسلط داشته باشند. این سطح از کنترل، مدیون پیشرفت‌های شگرف در حوزه برق و ابزار دقیق است که در صفحه اصلی سایت ما به عنوان هسته فعالیت‌ها معرفی شده است.

در مسیر این تحول، برندهای پیشگامی همچون برند زیمنس (SIEMENS) و برند اشنایدر (SCHNEIDER) استانداردهایی را تعریف کرده‌اند که امروزه الگوی بسیاری از صنایع داخلی هستند. ما در ماکان کنترل تلاش می‌کنیم با ارائه مقالات تخصصی در دسته بندی اتوماسیون صنعتی، تفاوت‌های ساختاری و عملکردی این برندها را برای شما روشن سازیم تا انتخابی هوشمندانه داشته باشید.

تعهد ما در ماکان کنترل نسبت به ارتقای دانش فنی

مجموعه ما صرفاً یک فروشنده تجهیزات نیست، بلکه همراه شما در تمامی مراحل طراحی و اجرای پروژه‌هاست. اگر به دنبال اطلاعاتی درباره نحوه نصب هستید، دسته بندی نصب و عیب یابی مرجع مناسبی برای شماست. همچنین برای درک بهتر اصطلاحات پیچیده، می‌توانید به دسته بندی واژه نامه تخصصی مراجعه کنید تا با زبانی ساده، مفاهیم را فرا بگیرید.

ما در بخش درباره ما توضیح داده‌ایم که هدف ما ایجاد یک اکوسیستم کامل صنعتی است. از تامین کابل‌های تخصصی مانند کابل شیلد دار گرفته تا سیستم‌های اصلاح ضریب قدرت با خازن سه فاز(فشار ضعیف)، همه و همه تحت پوشش خدمات ما قرار دارند. اعتماد شما، محرک اصلی ما برای تولید محتوای غنی و ارائه خدمات برتر در این حوزه رقابتی است.

در نهایت، رعایت قوانین و مقررات در پروژه‌های صنعتی، تضمین‌کننده ایمنی و پایداری سیستم است. امیدواریم این مجموعه مقالات در فصل‌های آتی، راهگشای شما در دنیای پیچیده اما جذاب برق و اتوماسیون باشد. برای هرگونه سوال یا مشاوره، می‌توانید از طریق صفحه تماس با ما با کارشناسان ما در ارتباط باشید.

مبانی برق صنعتی و استانداردهای کلیدی در دانش فنی

برق صنعتی به عنوان زیربنای تمامی فعالیت‌های تولیدی، نیازمند درک عمیقی از جریان، ولتاژ و نحوه توزیع انرژی است. در این فصل، به بررسی المان‌های پایه‌ای می‌پردازیم که هر مهندس یا تکنسینی باید در مورد آن‌ها دانش فنی کافی داشته باشد. سیستم‌های برق‌رسانی در کارخانه‌ها به دلیل بارهای سلفی و خازنی زیاد، تفاوت‌های عمده‌ای با برق خانگی دارند که مدیریت آن‌ها مستلزم استفاده از تجهیزات حفاظتی دقیق است.

تجهیزات حفاظتی؛ قلب تپنده ایمنی در برق صنعتی

حفاظت از الکتروموتورها و مدارات در برابر اضافه جریان و اتصال کوتاه، اولویت اول در طراحی هر تابلو برقی است. استفاده از کلید مینیاتوری برای مدارات کنترل و روشنایی، و کلید هوایی برای ورودی‌های اصلی با جریان بالا، نمونه‌هایی از این تجهیزات هستند. هر یک از این قطعات دارای منحنی‌های قطع مشخصی هستند که انتخاب اشتباه آن‌ها می‌تواند منجر به خسارات جبران‌ناپذیری به کل سیستم شود.

در کنار این موارد، کلید حرارتی نقش بسیار مهمی در حفاظت مستقیم موتورها ایفا می‌کند. این کلیدها با قابلیت تنظیم جریان، از سوختن موتور در اثر اضافه بار جلوگیری می‌کنند. در دسته بندی راهنمای انتخاب و خرید، ما به شما آموزش می‌دهیم که چگونه بر اساس توان موتور و شرایط محیطی، تجهیز مناسب را از میان محصولات برند ای بی بی (ABB) یا سایر برندهای معتبر انتخاب کنید.

مدیریت کیفیت توان و اصلاح ضریب قدرت

یکی از چالش‌های بزرگ در شبکه برق صنعتی، وجود توان راکتیو است که باعث کاهش کارایی شبکه و جریمه‌های برق می‌شود. راه‌حل این مشکل، استفاده از بانک‌های خازنی است. قطعاتی همچون رگلاتور بانک خازنی وظیفه کنترل هوشمند خازن‌ها را بر عهده دارند. همچنین برای جلوگیری از آسیب به خازن‌ها در محیط‌های هارمونیکی، استفاده از فیلتر هارمونیک خازنی یک ضرورت انکارناپذیر است.

در این میان، کنتاکتور خازنی با داشتن مقاومت‌های شارژ اولیه، از هجوم جریان در لحظه سوئیچینگ جلوگیری می‌کند. تمامی این تجهیزات در بخش خازن و تجهیزات بانک خازنی فروشگاه ما موجود می‌باشند. بررسی دقیق این قطعات در مقالات مقایسه ی محصولات به شما کمک می‌کند تا تفاوت‌های کیفی برندهایی نظیر محصولات پرتو خازن PKS را با نمونه‌های دیگر به خوبی درک کنید.

نقش سیم و کابل در انتقال پایدار انرژی

انتقال جریان الکتریکی بدون افت ولتاژ زیاد، مستلزم انتخاب صحیح سطح مقطع و نوع کابل است. در صنایع، استفاده از سیم و کابل مفتولی (زمینی) برای فواصل طولانی و کابل آرمور دار(زره دار) در محیط‌هایی که خطر آسیب مکانیکی وجود دارد، بسیار رایج است. برای پروژه‌های حساس، ما محصولات برند خراسان افشار نژاد را پیشنهاد می‌دهیم که از بالاترین استانداردهای کیفی برخوردار هستند.

همچنین در سیستم‌های فرمان، کابل کنترل با تعداد رشته‌های بالا و دقت انتقال سیگنال زیاد، کاربرد فراوانی دارد. برای مشاهده لیست کامل و قیمت‌ها، می‌توانید به دسته بندی سیم و کابل مراجعه نمایید. لازم به ذکر است که برای ارتباطات صوتی و داده‌ای در محیط‌های اداریِ کارخانه‌ها، استفاده از کابل مخابراتی و هوایی (تلفن) با کیفیت، از نویزهای احتمالی جلوگیری می‌کند.

منبع تغذیه و پایداری سیستم‌های کنترلی

سیستم‌های اتوماسیون برای عملکرد دقیق به ولتاژ DC پایدار نیاز دارند. منبع تغذیه POWER SUPPLY وظیفه تبدیل برق متناوب شهری به برق مستقیم مورد نیاز PLCها و سنسورها را بر عهده دارد. نوسانات در این بخش می‌تواند منجر به ریست شدن ناگهانی کل خط تولید شود. لذا انتخاب منابع تغذیه با کیفیت از برندهایی مانند محصولات برند اینوت (INVT) تضمین‌کننده پایداری دانش فنی پیاده‌سازی شده در پروژه شما خواهد بود.

در صورتی که به دنبال تجهیزات بسیار خاص هستید که در لیست‌های معمول بازار یافت نمی‌شوند، می‌توانید به صفحه تامین محصولات خاص مراجعه کنید. ما با تکیه بر ارتباطات گسترده خود، قطعات مورد نیاز شما را در کوتاه‌ترین زمان ممکن فراهم می‌کنیم. همچنین برای مکاتبات رسمی، آدرس ایمیل ما به نشانی info.makancontrol@gmail.com آماده دریافت درخواست‌های شماست.

• نکته کلیدی: همیشه قبل از طراحی تابلو، توان مصرفی کل را با احتساب ضریب همزمانی محاسبه کنید.
• ایمنی: استفاده از کلید محافظ جان در مدارات تک‌فاز و سه فاز برای حفاظت از جان افراد الزامی است.
• نگهداری: بازدید دوره‌ای از ترمینال‌ها و اطمینان از سفت بودن پیچ‌ها، از ایجاد گرما و آتش‌سوزی جلوگیری می‌کند.

با تسلط بر این مبانی، شما آماده ورود به مباحث پیچیده‌تر در فصل‌های بعدی خواهید بود که به بررسی دقیق‌تر اتوماسیون صنعتی و تجهیزات ابزار دقیق می‌پردازد.

مهندسی اتوماسیون صنعتی؛ مغز متفکر سیستم‌های مدرن و دانش فنی

در دنیای رقابتی امروز، اتوماسیون صنعتی دیگر یک انتخاب نیست، بلکه یک ضرورت برای بقا در بازار تولید است. قلب هر سیستم اتوماتیک، بخش کنترل آن است که بر پایه دانش فنی دقیق و برنامه‌ریزی هوشمندانه استوار است. اتوماسیون صنعتی به مجموعه‌ای از فناوری‌ها اطلاق می‌شود که با استفاده از سیستم‌های کنترلی، نیاز به دخالت مستقیم انسان را در فرآیندهای تکراری و خطرناک به حداقل می‌رساند.

نقش کلیدی PLC در معماری سیستم‌های کنترلی

بدون شک، پی ال سی PLC به عنوان پردازنده مرکزی، فرمانده کل خط تولید محسوب می‌شود. این تجهیزات با دریافت ورودی‌ها از سنسورها و پردازش آن‌ها طبق برنامه منطقی، خروجی‌های لازم را به عملگرها ارسال می‌کنند. برای پروژه‌هایی که نیاز به تعداد ورودی و خروجی بالایی دارند، استفاده از کارت توسعه I/O امری اجتناب‌ناپذیر است تا انعطاف‌پذیری سیستم حفظ شود.

در ماکان کنترل، ما برترین برندهای جهانی را گردآوری کرده‌ایم. برای مثال، محصولات برند زیمنس (SIEMENS) با سری‌های S7-1200 و S7-1500 استانداردهای جدیدی در سرعت پردازش و پایداری ایجاد کرده‌اند. همچنین محصولات برند هیوندایی (HYUNDAI) با ارائه راه‌حل‌های اقتصادی، گزینه‌ای مناسب برای پروژه‌های میان‌رده هستند. تمامی این تجهیزات در فروشگاه ما با ضمانت اصالت کالا عرضه می‌شوند.

مانیتورینگ و رابط‌های انسان و ماشین (HMI)

یک سیستم اتوماسیون بدون نمایشگر، مانند خودروی بدون داشبورد است. استفاده از اچ آی ام HMI به اپراتور اجازه می‌دهد تا پارامترهای عملیاتی را مشاهده کرده و در صورت لزوم، فرآیند را اصلاح کند. این نمایشگرها با گرافیک‌های پیشرفته و قابلیت لمسی، مدیریت سیستم را ساده‌تر می‌کنند. در بخش دسته بندی دانش فنی، ما مقالات متعددی درباره نحوه طراحی صفحات گرافیکی بهینه برای اپراتورها منتشر کرده‌ایم.

برای اتصال این تجهیزات به یکدیگر در یک شبکه یکپارچه، وجود سویچ شبکه صنعتی الزامی است. برخلاف سوئیچ‌های معمولی، مدل‌های صنعتی در برابر نویزهای الکترومغناطیسی و دمای بالا مقاوم هستند. ما در وبلاگ خود، راهنمای کاملی برای پیکربندی شبکه‌های صنعتی از جمله اترنت و پروفی‌نت فراهم کرده‌ایم که مطالعه آن برای هر متخصص اتوماسیون ضروری است.

لوازم جانبی و تجهیزات کمکی در تابلوهای کنترل

جزئیات کوچک اغلب تفاوت‌های بزرگ را رقم می‌زنند. لوازم جانبی اتوماسیون شامل انواع رله‌ها، ترمینال‌ها و مبدل‌های ارتباطی است که پایداری کل سیستم را تضمین می‌کنند. همچنین برای تامین توان پایدار برای این تجهیزات حساس، استفاده از منبع تغذیه POWER SUPPLY با نویز خروجی بسیار پایین پیشنهاد می‌شود.

در صورتی که در انتخاب قطعه مناسب دچار تردید هستید، دسته بندی راهنمای انتخاب و خرید به شما کمک می‌کند تا بر اساس بودجه و نیاز فنی، بهترین گزینه را بیابید. همچنین برای آگاهی از آخرین قیمت‌ها و موجودی، می‌توانید با شماره‌های مندرج در صفحه تماس با ما در ارتباط باشید.

درایوها و سافت استارترها؛ مدیریت هوشمند حرکت در دانش فنی

کنترل سرعت و گشتاور موتورهای الکتریکی، یکی از حیاتی‌ترین بخش‌های هر واحد صنعتی است. در این فصل، به بررسی دانش فنی مرتبط با درایو و سافت استارتر می‌پردازیم. این تجهیزات نه تنها باعث کاهش مصرف انرژی می‌شوند، بلکه با جلوگیری از شوک‌های مکانیکی، طول عمر موتورها و گیربکس‌ها را به طور چشمگیری افزایش می‌دهند.

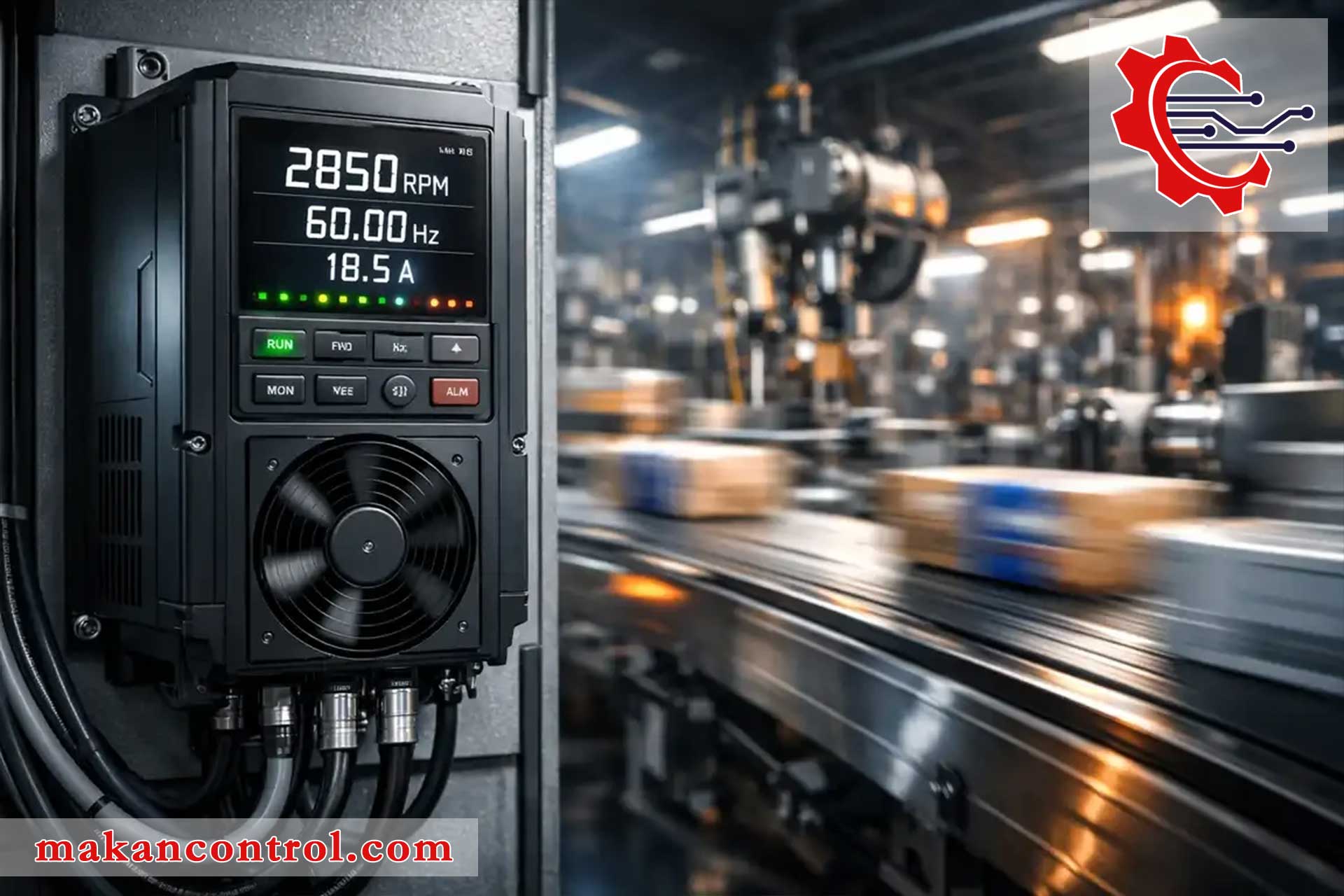

اینورترها: فراتر از یک کنترل‌کننده دور ساده

امروزه اینورتر یا VFD به عنوان یک ابزار همه‌کاره در صنعت شناخته می‌شود. این دستگاه با تغییر فرکانس و ولتاژ، سرعت موتور را با دقت بسیار بالا کنترل می‌کند. برای کاربردهای سنگین در صنایع نفت و پتروشیمی، اینورتر فشار متوسط MV با توان‌های مگاواتی مورد استفاده قرار می‌گیرد که تکنولوژی ساخت بسیار پیچیده‌ای دارند.

در سبد محصولات ما، محصولات برند اینوت (INVT) به دلیل عملکرد عالی در گشتاورهای پایین و قیمت رقابتی، محبوبیت زیادی دارند. همچنین برای افزایش کارایی و حفاظت از درایو، استفاده از لوازم جانبی اینورتر مانند چوک‌های ورودی/خروجی و مقاومت‌های ترمز توصیه می‌شود. این قطعات از بازگشت انرژی و ایجاد نویز در شبکه برق جلوگیری می‌کنند.

سافت استارتر؛ راه‌اندازی نرم و ایمن

در مواردی که تنها هدف ما راه‌اندازی موتور بدون ضربه اولیه است و نیازی به کنترل دائمی سرعت نداریم، سافت استارترSOFT STARTER بهترین انتخاب اقتصادی است. این دستگاه با افزایش تدریجی ولتاژ، جریان راه‌اندازی را محدود کرده و از افت ولتاژ شدید در شبکه جلوگیری می‌کند. برندهایی نظیر محصولات برند اشنایدر (SCHNEIDER) پیشرو در تولید سافت استارترهای هوشمند با قابلیت‌های حفاظتی کامل هستند.

برای مقایسه دقیق عملکرد این دو تجهیز، پیشنهاد می‌کنیم مقاله اختصاصی ما را در دسته بندی مقایسه ی محصولات مطالعه کنید. در آنجا به تفضیل توضیح داده‌ایم که در چه پروژه‌هایی خرید اینورتر توجیه اقتصادی دارد و در کجا سافت استارتر اولویت پیدا می‌کند. این اطلاعات بخشی از خدمات آموزشی ما در صفحه اصلی برای ارتقای سطح علمی مشتریان است.

ملاحظات نصب و نگهداری سیستم‌های محرک

نصب صحیح درایوها نیازمند رعایت استانداردهای خاصی است که در دسته بندی نصب و عیب یابی به آن‌ها پرداخته‌ایم. استفاده از کابل‌های مناسب مانند کابل شیلد دار برای جلوگیری از تداخل الکترومغناطیسی (EMI) بر روی سیگنال‌های ابزار دقیق بسیار حیاتی است. همچنین دمای محیط تابلو باید همواره توسط ترموستات تابلویی پایش شود تا از داغ شدن بیش از حد درایو جلوگیری گردد.

• بهینه‌سازی: با استفاده از درایو در پمپ‌ها و فن‌ها، می‌توان تا 50 درصد در مصرف انرژی صرفه‌جویی کرد.
• حفاظت: همیشه از کلید حرارتی مناسب در ورودی سافت استارترها استفاده کنید.
• دقت: در کاربردهایی که نیاز به موقعیت‌سنجی دارند، استفاده از خط کش اهمی (پتانسیومتر) در کنار درایو می‌تواند دقت سیستم را افزایش دهد.

در پایان این فصل، لازم است یادآوری کنیم که اگر قطعه‌ای خاص از برندهای معتبر جهانی مانند محصولات برند ای بی بی (ABB) را در سایت پیدا نکردید، تیم ما در صفحه تامین محصولات خاص آماده است تا در کمترین زمان آن را برای پروژه شما تامین کند. برای هماهنگی بیشتر می‌توانید به ایمیل info.makancontrol@gmail.com پیام بدهید.

در فصول بعدی به بررسی دقیق تجهیزات ابزار دقیق و سیم‌کشی‌های تخصصی خواهیم پرداخت. همراه ما بمانید.

مهندسی سیم و کابل؛ شریان‌های حیاتی در دانش فنی انتقال انرژی

در هر پروژه صنعتی، کیفیت انتقال سیگنال و توان به کیفیت سیم‌کشی بستگی دارد. دانش فنی در این حوزه به ما می‌آموزد که انتخاب نادرست کابل می‌تواند منجر به افت ولتاژ، داغ شدن تجهیزات و حتی ایجاد نویز شدید در سیستم‌های کنترلی شود. سیم و کابل باید متناسب با شرایط محیطی، سطح ولتاژ و شدت جریان عبوری انتخاب شوند.

انواع کابل‌های تخصصی در پروژه‌های اتوماسیون

یکی از چالش‌های بزرگ در تابلوهای برق، تداخل سیگنال‌های قدرت با سیگنال‌های کنترلی است. برای رفع این مشکل، استفاده از کابل شیلد دار در مسیرهایی که سیگنال‌های حساس آنالوگ یا پالس‌های انکودر منتقل می‌شوند، الزامی است. این شیلدها مانند یک قفس فارادی عمل کرده و مانع از نفوذ امواج الکترومغناطیسی (EMI) می‌شوند.

در بخش فروشگاه ماکان کنترل، انواع کابل‌های تخصصی از جمله کابل ابزار دقیق و کابل‌های قدرت با استانداردهای روز دنیا موجود است. همچنین برای انتقال سیگنال‌های ارتباطی بین PLC و HMI، استفاده از کابل شبکه با کیفیت بالا جهت جلوگیری از قطع و وصل شدن داده‌ها پیشنهاد می‌گردد. مطالعه مقالات تخصصی در دسته بندی دانش فنی به شما در محاسبه دقیق سطح مقطع کابل بر اساس طول مسیر کمک خواهد کرد.

تجهیزات اتصال و نظم‌دهی در تابلو برق

اتصال ایمن سیم‌ها به قطعاتی مانند کلید اتوماتیک MCCB یا کنتاکتور نیازمند استفاده از سرسیم و کابلشوهای مرغوب است. همچنین برای آرایش منظم سیم‌ها در تابلو، داکت و ریل نقشی اساسی در تسهیل فرآیند عیب‌یابی ایفا می‌کنند. ما در وبلاگ خود، استانداردهای رنگ‌بندی سیم‌ها و نحوه شماره‌گذاری آن‌ها را به طور کامل تشریح کرده‌ایم.

برای پروژه‌هایی که از برندهای خاص استفاده می‌کنند، مثلاً در اتصال ورودی‌های محصولات برند دلتا (DELTA)، استفاده از کانکتورهای مخصوص بسیار حائز اهمیت است. در صورت نیاز به قطعات نایاب، می‌توانید از بخش تامین محصولات خاص استفاده کنید تا تیم بازرگانی ما در ماکان کنترل اقدام به واردات مستقیم برای شما نمایند.

ابزار دقیق و سنسورها؛ حسگرهای هوشمند در دانش فنی مدرن

سیستم‌های اتوماسیون بدون دریافت بازخورد (Feedback) از محیط، کور محسوب می‌شوند. بخش ابزار دقیق شامل تجهیزاتی است که متغیرهای فیزیکی مانند دما، فشار، جریان سیال و سطح مخازن را اندازه‌گیری کرده و به سیگنال‌های الکتریکی قابل فهم برای PLC تبدیل می‌کنند. این دانش فنی زیربنای کنترل فرآیندهای دقیق در صنایع غذایی، دارویی و شیمیایی است.

سنسورها: خط مقدم جمع‌آوری داده

سنسورها بر اساس نوع تشخیص به دسته‌های مختلفی تقسیم می‌شوند. سنسورهای القایی، نوری، خازنی و مغناطیسی برای تشخیص حضور یا عدم حضور اجسام در خطوط تولید کاربرد وسیعی دارند. برای مثال، در یک نوار نقاله، سنسورهای نوری تعداد محصولات عبوری را شمارش کرده و داده را به پی ال سی PLC ارسال می‌کنند تا فرآیند بسته‌بندی مدیریت شود.

در کاربردهایی که نیاز به اندازه‌گیری دقیق موقعیت یا زاویه چرخشی داریم، انکودر ENCODER ابزاری بی‌رقیب است. این تجهیزات با ارسال پالس‌های فرکانس بالا به کنترلر، موقعیت لحظه‌ای موتور را مشخص می‌کنند. ما در دسته بندی راهنمای انتخاب و خرید، تفاوت‌های انکودر مطلق و افزایشی را به تفصیل توضیح داده‌ایم تا خریدی مطمئن داشته باشید.

نمایشگرها و تجهیزات اندازه‌گیری محیطی

پایش پارامترهای فیزیکی در محل سایت معمولاً توسط نمایشگر و کنترلر انجام می‌شود. برای کنترل دما، استفاده از ترموستات تابلویی یا سنسورهای RTD متصل به ترنسمیترها مرسوم است. همچنین در سیستم‌هایی که با جابجایی خطی سر و کار دارند، خط کش اهمی (پتانسیومتر) دقتی در ابعاد میلی‌متر را فراهم می‌آورد.

برای اطمینان از صحت عملکرد این تجهیزات، مطالعه مقالات بخش نصب و عیب یابی را توصیه می‌کنیم. بسیاری از خطاهای ابزار دقیق ناشی از کالیبراسیون نادرست یا اتصالات ضعیف است. در ماکان کنترل، ما برندهای معتبری همچون محصولات برند آتونیکس (AUTONICS) را عرضه می‌کنیم که به پایداری و طول عمر بالا شهرت دارند.

• ترنسمیترها: تبدیل سیگنال‌های ضعیف سنسور به استاندارد $4-20mA$.
• گیج‌های فشار: پایش فیزیکی فشار در خطوط لوله
• فلومترها: اندازه‌گیری دبی عبوری سیالات در فرآیندهای حساس.

اگر به دنبال لیست قیمت یا مشاوره فنی هستید، حتماً از صفحه دسته بندی فروشگاه دیدن کنید و یا از طریق بخش درباره ما با سوابق و توانمندی‌های تیم ما بیشتر آشنا شوید. تمامی محصولات ارائه شده در سایت ما با هدف ارتقای دانش فنی و بهره‌وری صنایع ایران انتخاب شده‌اند.

استانداردهای حفاظت الکتریکی و دانش فنی ایمنی در تابلو برق

ایمنی در سیستم‌های قدرت نه تنها از تجهیزات گران‌قیمت محافظت می‌کند، بلکه ضامن جان اپراتورها نیز هست. دانش فنی به ما می‌گوید که یک سیستم حفاظتی ایده‌آل باید در کوتاه‌ترین زمان ممکن، خطای رخ داده را شناسایی و بخش معیوب را از شبکه جدا کند. در فروشگاه ماکان کنترل، طیف وسیعی از تجهیزات حفاظتی برای انواع کاربردها فراهم شده است.

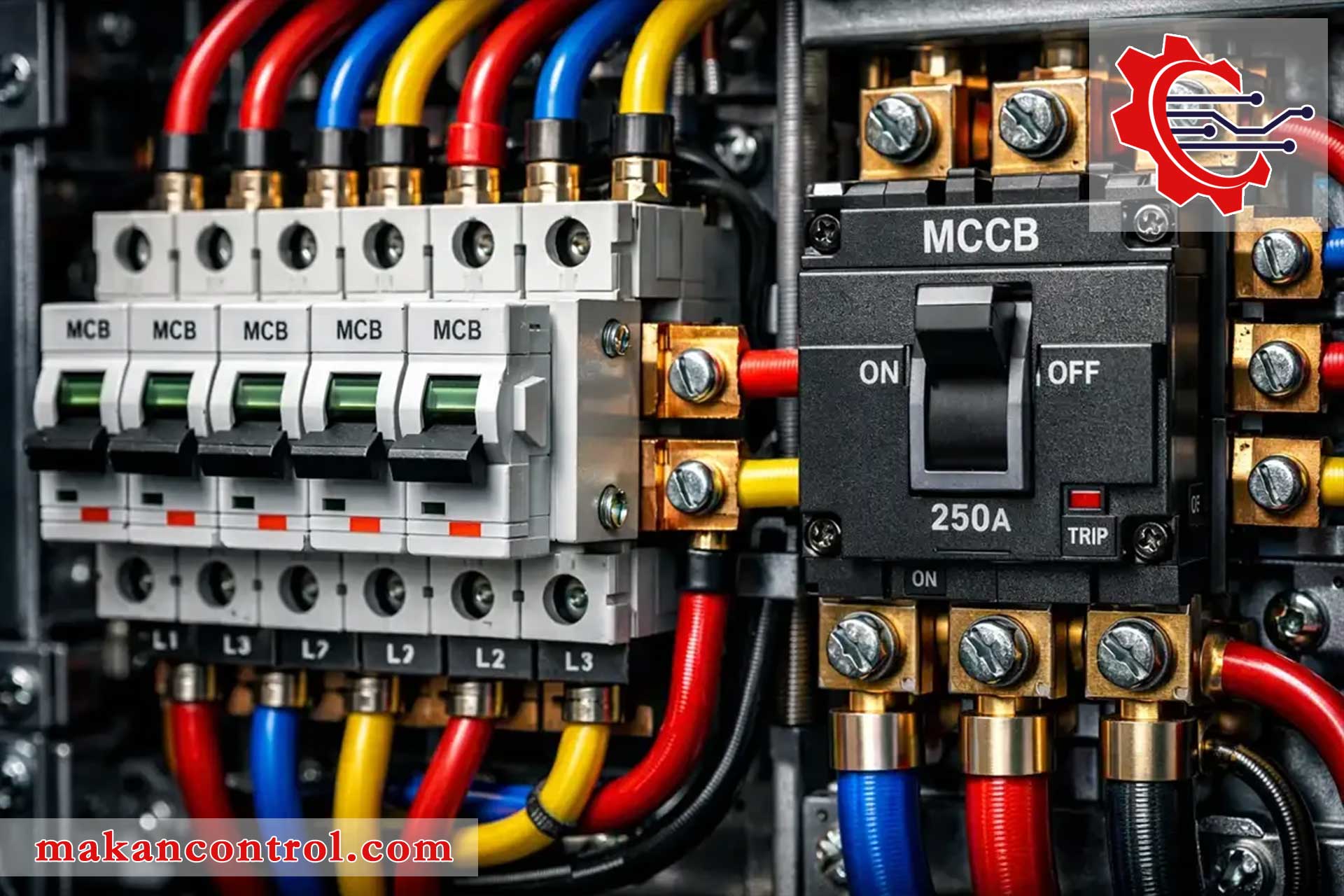

حفاظت در برابر اتصال کوتاه و اضافه جریان

اصلی‌ترین قطعه برای حفاظت از کابل‌ها و بارهای مصرفی در جریان‌های بالا، کلید اتوماتیک MCCB است. این کلیدها با قابلیت تنظیم جریان حرارتی و مغناطیسی، انعطاف‌پذیری بالایی در طراحی تابلو برق ایجاد می‌کنند. برای بارهای کوچک‌تر و مدارهای روشنایی یا فرمان، کلید مینیاتوری MCB گزینه‌ای استاندارد و اقتصادی محسوب می‌شود.

یکی از برندهای پیشرو در این حوزه، محصولات برند اشنایدر (SCHNEIDER) است که با تکنولوژی‌های نوین، دقت قطع بسیار بالایی را ارائه می‌دهد. همچنین برای محافظت از موتورهای الکتریکی در برابر دو فاز شدن و اضافه بار، استفاده از کلید حرارتی ضروری است. این تجهیز مستقیماً جریان موتور را پایش کرده و در صورت بروز کوچکترین اختلال، مدار را قطع می‌کند تا از سوختن سیم‌پیچ موتور جلوگیری شود.

حفاظت از جان و جلوگیری از نشت جریان

در محیط‌های صنعتی که رطوبت یا احتمال فرسودگی عایق‌ها بالاست، نشت جریان می‌تواند فاجعه‌آفرین باشد. نصب محافظ جان در ورودی تابلوها، از بروز شوک‌های الکتریکی به پرسنل و حوادث آتش‌سوزی جلوگیری می‌کند. این دستگاه با مقایسه جریان رفت و برگشت، در صورت وجود اختلاف (نشت به زمین)، مدار را در کسری از ثانیه قطع می‌کند.

ما در دسته بندی دانش فنی مقالات متعددی درباره نحوه محاسبه جریان نامی این کلیدها بر اساس توان مصرفی منتشر کرده‌ایم. همچنین استفاده از فیوز هولدر به همراه فیوزهای سیلندری در مسیرهای حساس ابزار دقیق، لایه حفاظتی مضاعفی را ایجاد می‌کند. برای مشاهده مشخصات فنی دقیق این محصولات، می‌توانید به بخش تجهیزات تابلویی در سایت مراجعه کنید.

پایش خطا با استفاده از رله‌های حفاظتی

علاوه بر کلیدهای قطع‌کننده، تجهیزاتی مانند بیمتال وظیفه پایش حرارتی موتورها را بر عهده دارند. بیمتال معمولاً در زیر کنتاکتور نصب شده و در صورت گرم شدن بیش از حد هادی‌ها، فرمان قطع را به مدار فرمان صادر می‌کند. در وبلاگ ماکان کنترل، تفاوت‌های عملکردی کلید حرارتی و بیمتال به طور کامل شرح داده شده است تا در پروژه‌های خود بهترین انتخاب را داشته باشید.

اگر به دنبال برندهای خاصی مانند محصولات برند ال اس (LS) هستید، لیست قیمت‌های بروز آن‌ها در صفحه فروشگاه در دسترس است. همچنین در صورت نیاز به مشاوره برای طراحی سیستم‌های حفاظتی پیچیده، صفحه تماس با ما پل ارتباطی شما با متخصصین ماست.

تجهیزات سوئیچینگ و فرمان؛ ستون فقرات دانش فنی در مدارهای قدرت

مدیریت جریان انرژی و اجرای منطق‌های کنترلی در مدارهای غیردیجیتال، بر عهده تجهیزات سوئیچینگ است. دانش فنی در این بخش به ما کمک می‌کند تا بین سرعت عمل، طول عمر مکانیکی و توان سوئیچینگ، تعادل برقرار کنیم. تجهیزات تابلویی فرمان، واسط بین تصمیمات اتخاذ شده در بخش کنترل (مانند PLC) و عملگرهای قدرت (مانند الکتروموتورها) هستند.

کنتاکتورها: کلیدهای قدرتمند الکترومغناطیسی

کنتاکتور پرکاربردترین قطعه در تابلوهای برق صنعتی است. این وسیله با استفاده از خاصیت الکترومغناطیس، امکان قطع و وصل بارهای سنگین را از راه دور فراهم می‌کند. برای انتخاب یک کنتاکتور مناسب، باید به جریان نامی (IeI_eIe​) و ولتاژ بوبین توجه ویژه داشت. برندهایی نظیر محصولات برند هیوندایی (HYUNDAI) به دلیل دوام بالای کنتاکت‌ها در برابر آرک‌های الکتریکی، در صنایع سنگین بسیار محبوب هستند.

در سیستم‌های اتوماسیون، برای ایزوله سازی سیگنال‌های PLC از مدارات قدرت، از رله شیشه‌ای استفاده می‌شود. این رله‌ها با ابعاد کوچک و سرعت سوئیچینگ بالا، نقش مهمی در حفاظت خروجی‌های حساس کارت‌های PLC ایفا می‌کنند. ما در دسته بندی راهنمای انتخاب و خرید، چک‌لیستی برای انتخاب رله بر اساس تعداد کنتاکت و نوع ولتاژ کاری آماده کرده‌ایم.

تجهیزات فرمان دستی و واسط اپراتور

هر چقدر سیستم اتوماتیک باشد، باز هم نیاز به دخالت دستی اپراتور در مواقع اضطراری یا تنظیمات اولیه وجود دارد. شستی و سیگنال شامل انواع پوش‌باتن‌ها، کلیدهای سلکتوری و چراغ‌های سیگنال است که وضعیت لحظه‌ای سیستم را نمایش می‌دهند. برای مثال، کلید قارچی اضطراری (Emergency Stop) باید در دسترس‌ترین نقطه تابلو باشد تا در صورت بروز خطر، برق کل سیستم را قطع کند.

در کنار این‌ها، کلید گردان برای تغییر وضعیت‌های مختلف مدار (مثلاً تغییر حالت از دستی به اتوماتیک) کاربرد دارد. تمامی این تجهیزات در ماکان کنترل با استانداردهای حفاظتی IP65 و بالاتر عرضه می‌شوند تا در محیط‌های غبارآلود صنعتی دچار اختلال نشوند. برای عیب‌یابی سریع این قطعات، پیشنهاد می‌کنیم مقالات بخش نصب و عیب یابی را مطالعه فرمایید.

بهینه‌سازی تابلو برق با لوازم جانبی باکیفیت

نظم و پایداری تجهیزات سوئیچینگ وابسته به لوازم جانبی تابلو برق است. استفاده از ریل و داکت استاندارد نه تنها زیبایی کار را دوچندان می‌کند، بلکه جریان هوا را در بین قطعات بهبود بخشیده و مانع از گرم شدن بیش از حد کنتاکتورها می‌شود. همچنین برای پایش دمای داخل تابلو، نصب یک ترموستات تابلویی با کیفیت الزامی است.

• نکته فنی: همیشه جریان اتصال کوتاه (IscI_{sc}Isc​) تابلو را محاسبه کرده و بر اساس آن قدرت قطع کلیدهای MCCB را انتخاب کنید.
• نگهداری: کنتاکت‌های کنتاکتور را در دوره‌های زمانی مشخص بررسی کنید تا از خال زدن و چسبیدن آن‌ها جلوگیری شود.
• تامین: اگر به دنبال قطعات خاص از محصولات برند زیمنس (SIEMENS) هستید، تیم ما در بخش تامین محصولات خاص در کنار شماست.

تجهیزات اندازه‌گیری تابلویی؛ چشمان بینای دانش فنی در مانیتورینگ شبکه

در هر سیستم توزیع و کنترل قدرت، اطلاع از وضعیت لحظه‌ای پارامترهای الکتریکی برای جلوگیری از بروز خرابی و بهینه‌سازی مصرف انرژی امری حیاتی است. دانش فنی پایش شبکه به ما می‌آموزد که نصب تجهیزات اندازه‌گیری دقیق، اولین خط دفاعی در برابر نوسانات مخرب است. در دسته تجهیزات تابلویی سایت ماکان کنترل، انواع میترهای دیجیتال و آنالوگ با بالاترین استانداردهای صنعتی عرضه می‌شود.

مولتی‌مترها و پاور آنالایزرهای تابلویی

در گذشته برای اندازه‌گیری ولتاژ و جریان، از ولت‌مترها و آمپرمترهای تکی و آنالوگ استفاده می‌شد. امروزه با پیشرفت تکنولوژی، نمایشگر و کنترلر دیجیتال چندمنظوره (مولتی‌متر تابلویی) جایگزین آن‌ها شده‌اند. این تجهیزات نه تنها ولتاژ خط و فاز (VLV_LVL​ و VphV_{ph}Vph​) و جریان ($I$) را با دقت بالا نشان می‌دهند، بلکه فرکانس ($f$) و کسینوس فی ($\cos \varphi$) را نیز پایش می‌کنند.

رابطه توان اکتیو در یک سیستم سه فاز به صورت زیر محاسبه می‌شود که پاور آنالایزرها آن را به صورت لحظه‌ای محاسبه و نمایش می‌دهند:

P=3×VL×IL×cos⁡ϕP = \sqrt{3} \times V_L \times I_L \times \cos \phiP=3​×VL​×IL​×cosϕ

برای پروژه‌هایی که نیازمند ثبت داده‌های مصرف انرژی هستند، پاور آنالایزرهای مجهز به پورت شبکه بسیار کارآمدند. شما می‌توانید در بخش فروشگاه ماکان کنترل، انواع این تجهیزات را از برندهای معتبری مانند محصولات برند اشنایدر (SCHNEIDER) بررسی و تهیه نمایید.

ترانس‌های جریان (CT) و ولتاژ (PT)

برای اندازه‌گیری جریان‌های بالا (مثلاً ۱۰۰۰ آمپر)، نمی‌توان مستقیماً کابل قدرت را به آمپرمتر متصل کرد. در اینجا دانش فنی استفاده از ترانس جریان (Current Transformer) اهمیت پیدا می‌کند. CT ها جریان بالا را به یک سیگنال استاندارد کوچک (معمولاً ۵ آمپر) تبدیل می‌کنند.

هنگام نصب این تجهیزات، مطالعه مقالات بخش نصب و عیب یابی به شدت توصیه می‌شود؛ زیرا باز ماندن مدار ثانویه CT در حال کار، می‌تواند باعث تولید ولتاژهای بسیار خطرناک و انفجار ترانس شود. برای تامین ترانس‌های اندازه‌گیری خاص، تیم تامین محصولات خاص ماکان کنترل همواره در خدمت شماست.

سیستم‌های کنترل دما و حرارت؛ تسلط بر ترمودینامیک صنعتی

دما یکی از مهم‌ترین پارامترهای فیزیکی در صنایع مختلف از جمله پلاستیک، پتروشیمی، و صنایع غذایی است. عدم کنترل دقیق دما می‌تواند منجر به افت شدید کیفیت محصول نهایی و یا حتی آتش‌سوزی شود. انتقال دانش فنی در زمینه حلقه‌های کنترل حرارت، از رسالت‌های اصلی وبلاگ تخصصی ماکان کنترل است.

سنسورهای دما: ترموکوپل و RTD

اولین قدم در کنترل دما، اندازه‌گیری دقیق آن است. این کار توسط سنسورهای حرارتی که زیرمجموعه ابزار دقیق محسوب می‌شوند، صورت می‌گیرد.

• ترموکوپل‌ها (Thermocouples): بر اساس اتصال دو فلز غیر هم‌جنس ساخته شده و برای دماهای بسیار بالا (تا ۱۷۰۰ درجه سانتی‌گراد) مناسب هستند.
• سنسورهای RTD (مانند PT100): بر اساس تغییر مقاومت فلزات با دما کار می‌کنند و دقت بسیار بالاتری در دماهای پایین‌تر (زیر ۶۰۰ درجه) ارائه می‌دهند.

ارتباط مقاومت با دما در سنسورهای RTD از رابطه زیر پیروی می‌کند:

Rt=R0[1+α(T−T0)]R_t = R_0 [1 + \alpha (T – T_0)]Rt​=R0​[1+α(T−T0​)]

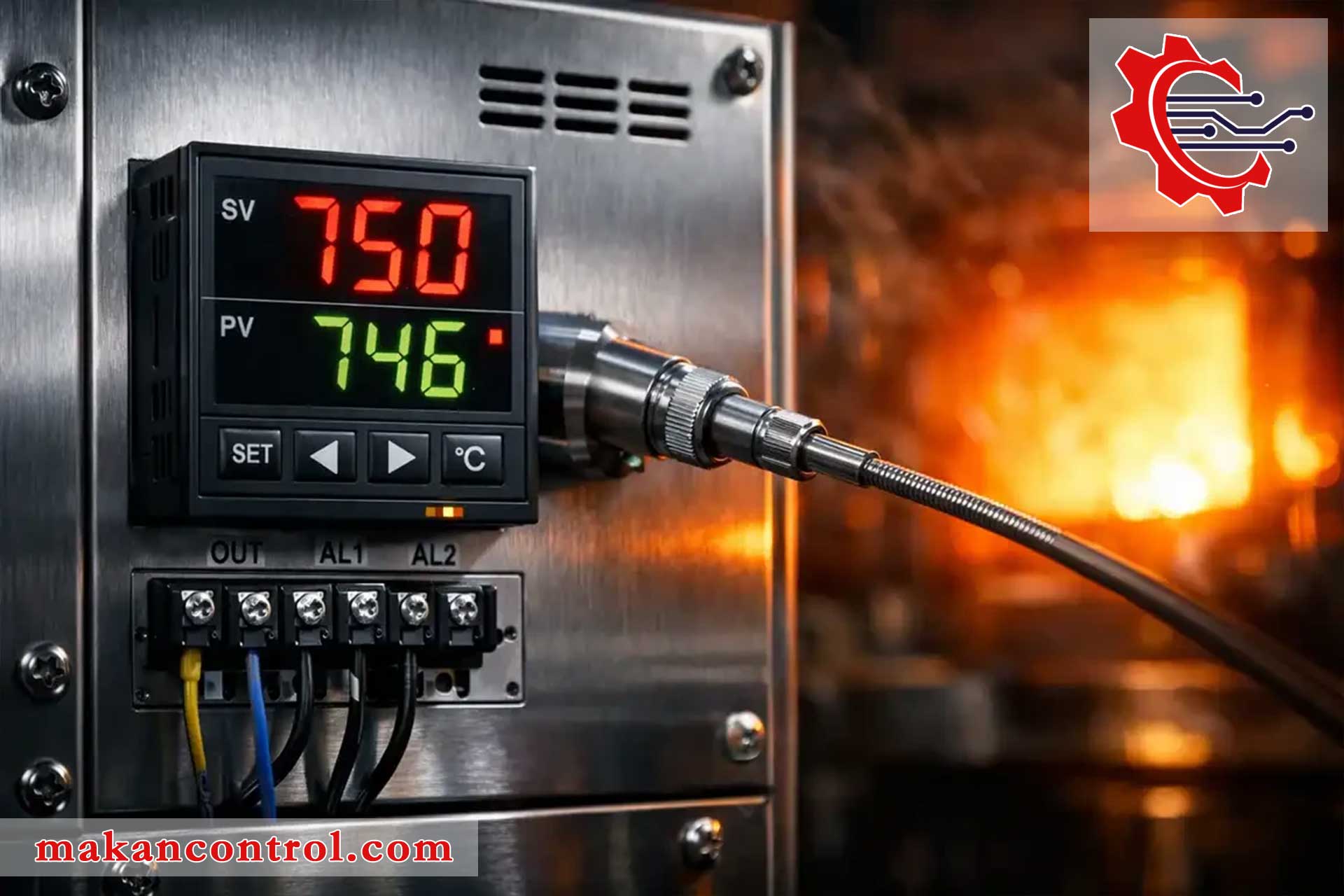

ترموستات‌ها و کنترلرهای PID

سیگنال ضعیف دریافتی از سنسور، وارد ترموستات تابلویی یا کنترلر دما می‌شود. ترموستات‌های ساده به صورت قطع و وصلی (ON/OFF) کار می‌کنند که باعث ایجاد نوسان (Ripple) در دمای کوره می‌شود. اما در صنایع دقیق، از دانش فنی کنترل PID (تناسبی، انتگرال‌گیر، مشتق‌گیر) استفاده می‌شود.

کنترلرهای PID با پیش‌بینی رفتار سیستم، خروجی را به صورت پیوسته (مثلاً از طریق سیگنال $4-20mA$ یا پالس SSR) تنظیم کرده و دما را دقیقاً روی نقطه تنظیم (Set-point) نگه می‌دارند. برندهای مطرحی همچون محصولات برند آتونیکس (AUTONICS) بهترین کنترلرهای دما را با قابلیت تنظیم خودکار (Auto-Tuning) تولید می‌کنند.

برای درک بهتر نحوه برنامه‌نویسی یک بلوک PID در سیستم‌های کنترلی، به قطعه کد شبه‌زبان (Structured Text) زیر توجه کنید که ساختار کلی یک حلقه کنترل حرارت در PLC را نشان می‌دهد:

// PID Temperature Control Logic Example
VAR
    Temp_Process : REAL; // مقدار واقعی دما (PV)
    Temp_Setpoint : REAL := 150.0; // دمای هدف (SV)
    Heater_Output : REAL; // خروجی کنترلی (MV)
END_VAR

// فراخوانی فانکشن بلاک PID
PID_Controller(
    PV := Temp_Process,
    SP := Temp_Setpoint,
    Kp := 2.5,  // ضریب تناسبی
    Ki := 0.1,  // ضریب انتگرال‌گیر
    Kd := 1.2,  // ضریب مشتق‌گیر
    OUT => Heater_Output
);

// انتقال خروجی به کارت آنالوگ جهت کنترل المنت حرارتی
Analog_Output_CH1 := REAL_TO_INT(Heater_Output);

ما در دسته بندی راهنمای انتخاب و خرید به تفصیل در مورد نحوه انتخاب سنسور و ترموستات مناسب برای کوره‌های صنعتی صحبت کرده‌ایم. در صورتی که برای طراحی تابلوهای کنترل حرارت خود نیاز به مشاوره دارید، از طریق صفحه تماس با ما با مهندسین ماکان کنترل در ارتباط باشید.

سنسورهای سطح و فشار؛ ارتقای دانش فنی در کنترل سیالات و گازها

در صنایع پردازشی مانند پتروشیمی، داروسازی، تصفیه آب و صنایع غذایی، مانیتورینگ دقیق رفتار سیالات درون مخازن و لوله‌ها اهمیتی استراتژیک دارد. شما برای جلوگیری از سرریز شدن مخازن، افت فشار در خطوط انتقال و حفظ ایمنی پمپ‌ها، به دانش فنی عمیقی در زمینه ابزار دقیق نیاز دارید. ما در فروشگاه تخصصی ماکان کنترل، پیشرفته‌ترین تجهیزات اندازه‌گیری را برای پاسخگویی به این نیازهای صنعتی فراهم کرده‌ایم.

سنسورها و ترنسمیترهای فشار (Pressure Transmitters)

فشار، یکی از بنیادی‌ترین متغیرهای فیزیکی در اتوماسیون صنعتی است. مهندسان با استفاده از دانش فنی ابزار دقیق، تغییرات فشار مکانیکی را به سیگنال‌های الکتریکی قابل فهم برای کنترلرها تبدیل می‌کنند. یک ترنسمیتر فشار استاندارد، فشار سیال (گاز یا مایع) را از طریق یک دیافراگم حس کرده و آن را به یک سیگنال آنالوگ استاندارد، معمولاً جریان $4-20mA$ یا ولتاژ $0-10V$، تبدیل می‌کند.

ما در سیستم‌های پایپینگ با سه مفهوم اصلی فشار روبرو هستیم:

• فشار گیج (Gauge Pressure): فشاری که نسبت به فشار اتمسفر محیط می‌سنجیم.
• فشار مطلق (Absolute Pressure): فشاری که نسبت به خلأ کامل (صفر مطلق) محاسبه می‌کنیم.
• فشار تفاضلی (Differential Pressure یا DP): اختلاف فشار بین دو نقطه از سیستم که مهندسان از آن برای محاسبه دبی عبوری (Flow) یا سطح مایعات در مخازن تحت فشار استفاده می‌کنند.

برای تامین این تجهیزات حیاتی، محصولات برند زیمنس (SIEMENS) همواره در صدر انتخاب‌های صنایع بزرگ قرار دارند. شما می‌توانید کاتالوگ و مشخصات فنی این تجهیزات را در بخش فروشگاه ماکان کنترل بررسی کنید.

اندازه‌گیری سطح مخازن (Level Measurement)

آگاهی از ارتفاع دقیق مواد (مایع یا جامد پودری) در سیلوها و مخازن، از توقف خط تولید جلوگیری می‌کند. ما برای اندازه‌گیری سطح از دو روش کلی استفاده می‌کنیم:

1. سوئیچ‌های سطح (Level Switches): این سنسورها نقطه خاصی از مخزن (مثلاً حداقل یا حداکثر سطح) را تشخیص می‌دهند و یک فرمان دیجیتال (ON/OFF) صادر می‌کنند. فلوترهای مکانیکی و سوئیچ‌های دیاپازونی در این دسته قرار می‌گیرند.
2. ترنسمیترهای سطح (Level Transmitters): این تجهیزات ارتفاع مایع را به صورت پیوسته اندازه‌گیری می‌کنند. سنسورهای اولتراسونیک (فراصوت)، راداری و خازنی از پرکاربردترین مدل‌ها هستند.

در مخازن روباز، شما می‌توانید با استفاده از دانش فنی هیدرواستاتیک و یک ترنسمیتر فشار ساده که در کف مخزن نصب می‌کنید، ارتفاع مایع را به دست آورید. فرمول محاسبه فشار هیدرواستاتیک به شرح زیر است:

$$P=\rho \cdot g\cdot h$$

در این فرمول:

• $P$ نشان‌دهنده فشار کف مخزن است.
• $\rho$ چگالی مایع را نشان می‌دهد.
• $g$ شتاب گرانش زمین است.
• $h$ ارتفاع مایع است که ما قصد محاسبه آن را داریم.

با جایگذاری مقادیر در فرمول بالا، کنترلر PLC شما به راحتی ارتفاع ($h$) را استخراج می‌کند. برای آشنایی با نحوه اتصال این سنسورها به ماژول‌های آنالوگ، پیشنهاد می‌کنیم مقالات ما را در دسته بندی راهنمای انتخاب و خرید مطالعه نمایید.

اگر برای پروژه خاص خود به سنسورهای ضد انفجار (EX) با متریال‌های خاص مانند استیل 316L نیاز دارید، تیم تامین محصولات خاص ماکان کنترل آماده خدمت‌رسانی است. همچنین می‌توانید درخواست‌های فنی خود را به آدرس ایمیل info.makancontrol@gmail.com ارسال کنید.

سیستم‌های توزیع انرژی و بانک خازنی؛ پیاده‌سازی دانش فنی برای اصلاح ضریب توان

انتقال و توزیع ایمن و کارآمد انرژی الکتریکی، قلب تپنده هر کارخانه صنعتی است. هنگامی که شما الکتروموتورها، ترانسفورماتورها و کوره‌های القایی را وارد مدار می‌کنید، علاوه بر توان اکتیو (مفید)، توان راکتیو (غیرمفید) نیز از شبکه دریافت می‌کنید. دانش فنی به ما هشدار می‌دهد که افزایش توان راکتیو باعث افت ولتاژ، گرم شدن کابل‌ها و اعمال جریمه‌های سنگین از سوی اداره برق می‌شود. راه حل این مشکل، طراحی و نصب بانک‌های خازنی استاندارد است.

مبانی اصلاح ضریب قدرت و محاسبه ظرفیت خازن

ضریب قدرت یا کسینوس فی ($\cos \varphi$)، نشان‌دهنده نسبت توان اکتیو به توان ظاهری کل است. هدف ما در بهینه‌سازی تابلوهای توزیع این است که این عدد را تا حد امکان به یک (عدد ۱) نزدیک کنیم. ما با اضافه کردن خازن‌های موازی به شبکه، توان راکتیو سلفی موتورها را خنثی می‌کنیم.

برای محاسبه ظرفیت پله‌های خازنی مورد نیاز (QCQ_CQC​) بر حسب کیلووار (kVAr)، مهندسان از فرمول زیر استفاده می‌کنند:

QC=P×(tan⁡ϕ1−tan⁡ϕ2)Q_C = P \times (\tan \phi_1 – \tan \phi_2)QC​=P×(tanϕ1​−tanϕ2​)

در این رابطه:

• $P$ توان اکتیو مصرفی شبکه (کیلووات) است.
• ϕ1\phi_1ϕ1​ زاویه ضریب توان فعلی و نامطلوب شبکه است.
• ϕ2\phi_2ϕ2​ زاویه ضریب توان هدف (مثلاً $0.95$) است.

در طراحی تابلوهای خازنی، استفاده از خازن‌های باکیفیت و مقاوم در برابر هارمونیک‌ها شرط اساسی است. ما در فروشگاه خود، محصولات برند پرتو خازن (PKC) را به عنوان یکی از معتبرترین تولیدکنندگان تجهیزات اصلاح ضریب قدرت به شما پیشنهاد می‌کنیم.

تجهیزات حفاظتی و کنترلی در بانک خازنی

مدیریت پله‌های خازنی به صورت دستی تقریباً غیرممکن است. بنابراین، ما رگولاتورهای هوشمند ضریب قدرت (PFC Controllers) را در بخش تجهیزات تابلویی به کار می‌گیریم. رگولاتور با نمونه‌برداری پیوسته از ولتاژ و جریان کل شبکه، مقدار توان راکتیو را محاسبه کرده و در زمان مناسب، فرمان وصل یا قطع پله‌های خازنی را صادر می‌کند.

برای سوئیچ کردن خازن‌ها، ما هرگز نباید از کنتاکتورهای معمولی استفاده کنیم. خازن‌ها در لحظه وصل اولیه، جریان هجومی (Inrush Current) بسیار بالایی می‌کشند که باعث ذوب شدن پلاتین کنتاکتورهای عادی می‌شود. دانش فنی مهندسی برق الزام می‌کند که شما حتماً از کنتاکتور مخصوص خازنی استفاده کنید. این کنتاکتورها دارای مقاومت‌های پیش‌شارژ (Pre-charge Resistors) هستند که جریان هجومی لحظه اول را به شدت محدود می‌کنند.

همچنین برای حفاظت هر پله خازنی در برابر اتصال کوتاه، شما باید از کلید اتوماتیک MCCB یا کلید مینیاتوری MCB با منحنی قطع مناسب بهره ببرید.

برنامه‌نویسی کنترلر پله خازنی در PLC

گاهی اوقات در سیستم‌های یکپارچه اتوماسیون، ما رگولاتورهای مجزا را حذف کرده و منطق کنترل خازن را مستقیماً داخل PLC پیاده‌سازی می‌کنیم. در قطعه کد زیر که به زبان Structured Text نوشته‌ایم، یک نمونه ساده از دانش فنی برنامه‌نویسی برای کنترل یک پله خازنی را مشاهده می‌کنید:

// Capacitor Bank Step Control Logic
VAR
    Actual_CosPhi : REAL; // ضریب توان خوانده شده از پاور آنالایزر
    Target_CosPhi : REAL := 0.95; // ضریب توان مطلوب
    Step1_Contactor : BOOL; // خروجی متصل به کنتاکتور خازنی پله اول
    Delay_Timer : TON; // تایمر تاخیر برای جلوگیری از سوئیچینگ سریع
END_VAR

// بررسی نیاز به ورود خازن به مدار
IF Actual_CosPhi < Target_CosPhi THEN
    Delay_Timer(IN := TRUE, PT := T#10s); // 10 ثانیه تاخیر برای پایداری شبکه
    IF Delay_Timer.Q THEN
        Step1_Contactor := TRUE; // وصل پله اول
    END_IF;
ELSE
    Delay_Timer(IN := FALSE);
END_IF;

// بررسی خروج خازن در صورت خازنی شدن بیش از حد شبکه (Leading)
IF Actual_CosPhi < 0.0 AND Actual_CosPhi > -0.99 THEN
    Step1_Contactor := FALSE; // قطع پله خازنی
END_IF;

برای تضمین طول عمر تجهیزات توزیع انرژی، چیدمان اصولی و استفاده از مقره‌ها و شینه‌های مسی با سطح مقطع مناسب در تابلو برق ضروری است. ما در بخش دسته بندی دانش فنی جداول استاندارد جریان‌دهی شینه‌های مسی را برای طراحان تابلو منتشر کرده‌اییم.

اگر به دنبال ارتقا یا اورهال (Overhaul) تابلوهای توزیع و بانک خازنی کارخانه خود هستید، مهندسان ماکان کنترل آماده ارائه مشاوره تخصصی هستند. کافی است از طریق صفحه تماس با ما اطلاعات پروژه خود را برای ما ارسال کنید. همچنین رزومه و پروژه‌های موفق ما را می‌توانید در صفحه درباره ما مشاهده فرمایید.

معرفی سیستم‌های راه‌اندازی نرم (سافت استارتر)؛ دانش فنی مهار جریان هجومی

راه‌اندازی مستقیم (DOL) موتورهای الکتریکی بزرگ، تنش‌های مکانیکی و الکتریکی بسیار شدیدی به شبکه و تجهیزات وارد می‌کند. هنگامی که شما یک الکتروموتور سه فاز را مستقیماً به برق متصل می‌کنید، موتور جریانی بین ۵ تا ۸ برابر جریان نامی خود از شبکه می‌کشد. دانش فنی مهندسی به ما نشان می‌دهد که این جریان هجومی باعث افت ولتاژ شدید در کل شبکه کارخانه و آسیب به سیم‌پیچ‌های موتور می‌شود. برای حل این چالش، ما از تجهیزاتی به نام سافت استارتر (Soft Starter) استفاده می‌کنیم که در دسته درایو و سافت استارتر وب‌سایت ماکان کنترل قابل دسترسی هستند.

مکانیزم عملکرد سافت استارترها و نقش تریستورها

برخلاف روش‌های قدیمی مانند راه‌اندازی ستاره-مثلث که ولتاژ را به صورت پله‌ای تغییر می‌دهند، سافت استارترها ولتاژ را به صورت کاملاً پیوسته (Ramp) از یک مقدار اولیه تا ولتاژ نامی افزایش می‌دهند. ما این کنترل پیوسته را به کمک قطعات نیمه‌هادی قدرت به نام تریستور (SCR) انجام می‌دهیم.

با تغییر زاویه آتش ($\alpha$) در تریستورها، ولتاژ موثر خروجی (VrmsV_{rms}Vrms​) تغییر می‌کند. در موتورهای القایی، گشتاور راه‌اندازی ($T$) نسبت مستقیم با توان دوم ولتاژ دارد. ما این رابطه را با فرمول زیر بیان می‌کنیم:

T∝V2  ⟹  T=k⋅V2T \propto V^2 \implies T = k \cdot V^2T∝V2⟹T=k⋅V2

در این فرمول:

• $T$ نشان‌دهنده گشتاور موتور است.
• $k$ ضریب ثابت موتور است.
• $V$ ولتاژ اعمالی به ترمینال‌های موتور است.

بنابراین، زمانی که سافت استارتر ولتاژ را کاهش می‌دهد، گشتاور موتور نیز کاهش می‌یابد و موتور به نرمی و بدون ضربه مکانیکی شروع به چرخش می‌کند.

مزایای جایگزینی ستاره-مثلث با راه‌انداز نرم

تکنسین‌ها و مهندسان با تکیه بر دانش فنی روز دنیا، همواره سیستم‌های قدیمی را با سافت استارترها جایگزین می‌کنند. ما در بخش دسته بندی نصب و عیب یابی به صورت عملی نحوه این جایگزینی را آموزش داده‌ایم. مهم‌ترین مزایای این کار عبارتند از:

• حذف پیک جریان (Current Peak): جلوگیری از قطع شدن کلیدهای حفاظتی در لحظه استارت.
• حذف ضربه قوچ (Water Hammer): در سیستم‌های پمپاژ، سافت استارترها با قابلیت توقف نرم (Soft Stop) از ترکیدگی لوله‌ها جلوگیری می‌کنند.
• کاهش استهلاک مکانیکی: افزایش طول عمر تسمه‌ها، کوپلینگ‌ها و گیربکس‌ها.

برندهای مطرح جهانی مدل‌های متنوعی از این تجهیزات را تولید می‌کنند. شما می‌توانید برای کاربردهای سنگین و نیمه‌سنگین، کاتالوگ محصولات برند اشنایدر (SCHNEIDER) و محصولات برند ای بی بی (ABB) را در فروشگاه ما بررسی کنید. اگر برای راه‌اندازی کمپرسورها یا پمپ‌های چاه عمیق خود نیاز به مشاوره دارید، مشخصات موتور خود را به ایمیل info.makancontrol@gmail.com ارسال کنید.

مبانی و کاربرد درایوهای فرکانس متغیر (VFD)؛ اوج دانش فنی در اتوماسیون حرکت

سافت استارترها تنها در لحظه راه‌اندازی و توقف موتور نقش دارند و پس از آن، موتور با سرعت ثابت (نامی) به کار خود ادامه می‌دهد. اما در بسیاری از فرآیندهای اتوماسیون صنعتی، ما نیاز داریم سرعت موتور را در حین کار به صورت پیوسته تغییر دهیم. در اینجا ما به سراغ درایوهای فرکانس متغیر (Variable Frequency Drive یا VFD) که در بازار به نام اینورتر نیز شناخته می‌شوند، می‌رویم. تسلط بر پارامترهای این تجهیزات، هسته مرکزی دانش فنی در مهندسی مکاترونیک محسوب می‌شود.

ساختار داخلی و فرمول‌های پایه درایو (اینورتر)

یک درایو VFD استاندارد از سه بخش اصلی تشکیل می‌شود که ما فرآیند تبدیل انرژی را در آن‌ها مدیریت می‌کنیم:

1. یکسوکننده (Rectifier): ولتاژ AC شبکه (مثلاً ۳۸۰ ولت سه فاز) را به ولتاژ DC تبدیل می‌کند.
2. لینک دی‌سی (DC Bus): خازن‌های ظرفیت بالا در این بخش، ریپل‌های ولتاژ را حذف کرده و یک ولتاژ DC صاف (حدود ۵۴۰ ولت) تولید می‌کنند.
3. اینورتر (Inverter): ماژول‌های ترانزیستوری پیشرفته به نام IGBT، ولتاژ DC را با استفاده از تکنیک مدولاسیون پهنای پالس (PWM)، مجدداً به ولتاژ AC با فرکانس و دامنه دلخواه ما تبدیل می‌کنند.

سرعت سنکرون یک موتور القایی (NsN_sNs​) بر حسب دور بر دقیقه (RPM) دقیقاً به فرکانس ولتاژ اعمالی وابستگی دارد. ما این رابطه را با فرمول مشهور زیر اثبات می‌کنیم:

Ns=120×fPN_s = \frac{120 \times f}{P}Ns​=P120×f​

در این معادله:

• $f$ فرکانس خروجی درایو (بر حسب هرتز $Hz$) است.
• $P$ تعداد قطب‌های موتور است.
• $120$ یک عدد ثابت برای تبدیل واحد است.

ما با تغییر دادن پارامتر $f$ توسط درایو، سرعت موتور را دقیقاً کنترل می‌کنیم. همچنین برای جلوگیری از اشباع هسته مغناطیسی موتور، درایو همواره نسبت ولتاژ به فرکانس (Vf\frac{V}{f}fV​) را ثابت نگه می‌دارد.

پارامتردهی و برنامه‌نویسی کنترل دور موتور

درایوهای مدرن امکانات کنترلی بی‌نظیری به شما ارائه می‌دهند. شما با مطالعه مقالات ما در دسته بندی دانش فنی، می‌توانید با مدهای کنترلی مختلف مانند Vector Control و V/F Control آشنا شوید. برای پروژه‌های اقتصادی و پربازده، ما محصولات برند اینوت (INVT)، محصولات برند دلتا (DELTA) و محصولات برند هیوندای (HYUNDAI) را به عنوان گزینه‌هایی با طول عمر بالا پیشنهاد می‌کنیم.

هنگامی که شما یک سیستم یکپارچه با PLC طراحی می‌کنید، معمولاً فرمان سرعت (Speed Reference) را از طریق شبکه صنعتی یا خروجی آنالوگ به درایو ارسال می‌کنید. در قطعه کد زیر که با زبان استاندارد IEC 61131-3 نوشته‌ایم، ما نحوه مقیاس‌پذیری (Scaling) و ارسال فرمان سرعت به درایو را از طریق یک خروجی آنالوگ $0-10V$ نشان داده‌ایم:

// VFD Speed Control Logic via Analog Output (0-10V)
VAR
    Target_RPM : REAL := 1500.0; // سرعت هدف تنظیم شده توسط اپراتور
    Max_Motor_RPM : REAL := 3000.0; // حداکثر سرعت نامی موتور
    Drive_Run_CMD : BOOL; // فرمان حرکت درایو
    Analog_Out_Raw : INT; // مقدار خام ارسالی به کارت آنالوگ (0 تا 27648 برای زیمنس)
END_VAR

// بررسی مجاز بودن سرعت
IF Target_RPM > Max_Motor_RPM THEN
    Target_RPM := Max_Motor_RPM; // محدود کردن سرعت به حداکثر مجاز
END_IF;

// محاسبه مقیاس برای ارسال به کارت آنالوگ
// فرمول: (Target / Max) * Resolution
Analog_Out_Raw := REAL_TO_INT((Target_RPM / Max_Motor_RPM) * 27648.0);

// ارسال فرمان حرکت به ترمینال دیجیتال درایو
IF Target_RPM > 0.0 THEN
    Drive_Run_CMD := TRUE;
ELSE
    Drive_Run_CMD := FALSE;
END_IF;

شما می‌توانید برای تهیه درایوهای خاص یا مقاومت‌های ترمز (Brake Resistor) که برای توقف سریع بارهای اینرسی بالا نیاز دارید، به صفحه تامین محصولات خاص مراجعه کنید. مهندسان ما در تیم فروش و پشتیبانی، از طریق صفحه تماس با ما مشتاقانه آماده پاسخگویی به سوالات شما در زمینه تنظیم پارامترهای درایو هستند.

شبکه‌های صنعتی و پروتکل‌های ارتباطی؛ شاه‌راه انتقال دانش فنی

در دنیای مدرن، دیگر تجهیزات برق صنعتی به صورت ایزوله عمل نمی‌کنند. ارتباط میان PLC، اینورتر، سنسورها و HMI نیازمند بستری امن و سریع است. دانش فنی در این حوزه به ما می‌گوید که انتخاب نادرست بستر فیزیکی یا پروتکل ارتباطی می‌تواند کل خط تولید را با توقف‌های ناخواسته (Downtime) مواجه کند. در ماکان کنترل، ما اهمیت پایداری شبکه را در پروژه‌های بزرگ به خوبی درک می‌کنیم.

لایه‌های فیزیکی و پروتکل‌های متداول (Modbus, Profibus, Profinet)

تفاوت میان “لایه فیزیکی” (مانند RS485 یا Ethernet) و “پروتکل” (مانند Modbus یا Profinet) اولین قدم در درک شبکه‌های صنعتی است.

• RS485 و پروتکل Modbus RTU: محبوب‌ترین و اقتصادی‌ترین روش برای اتصال تجهیزات ابزار دقیق و درایوها به PLC. این بستر بر پایه اختلاف ولتاژ کار می‌کند و در برابر نویز بسیار مقاوم است.
• Ethernet و پروتکل‌های TCP/IP: بستری پرسرعت که اجازه می‌دهد حجم وسیعی از داده‌ها (Big Data) جابجا شوند. پروتکل‌هایی مثل Modbus TCP و Profinet بر روی این بستر اجرا می‌شوند.

یکی از چالش‌های اصلی در فواصل طولانی، افت سیگنال و نویز است. دانش فنی مهندسان ما تاکید دارد که همواره از کابل‌های شیلددار و توپولوژی مناسب (مانند Daisy Chain) استفاده شود. در محاسبات شبکه، “تأخیر انتشار” (TpT_pTp​) اهمیت بالایی دارد که با فرمول زیر محاسبه می‌شود:

Tp=LvT_p = \frac{L}{v}Tp​=vL​

در این فرمول:

• $L$ طول کابل بر حسب متر است.
• $v$ سرعت انتشار موج در کابل (معمولاً حدود $0.6c$ تا $0.8c$) است.

پیاده‌سازی عملیاتی شبکه در PLC

برای خواندن اطلاعات از یک اینورتر یا تجهیز ابزار دقیق از طریق Modbus RTU، باید توابع ارتباطی را در PLC پیکربندی کنیم. در کد زیر (زبان ST)، نمونه‌ای از فراخوانی تابع خواندن داده از یک سنسور با آدرس اسلیو (Slave) شماره ۵ را مشاهده می‌کنید:

// Modbus RTU Read Logic Example
VAR
    MB_Master_Ctrl : Modbus_Master_FB; // بلوک تابع مستر مودباس
    Read_Buffer : ARRAY[0..5] OF WORD; // بافر برای ذخیره داده‌های دریافتی
    Comm_Error : BOOL;
    Sensor_Value : REAL;
END_VAR

// پیکربندی پارامترهای ارتباطی
MB_Master_Ctrl(
    Execute := Clock_1Hz,     // اجرا در هر ثانیه
    Slave_Addr := 5,          // آدرس سنسور ابزار دقیق
    Function_Code := 3,       // خواندن رجیسترهای نگهدارنده
    Start_Addr := 100,        // آدرس شروع در حافظه سنسور
    Data_Len := 2,            // تعداد رجیسترها برای خواندن
    Data_PTR := ADR(Read_Buffer) // آدرس بافر محلی
);

IF MB_Master_Ctrl.Done THEN
    // تبدیل دو ورد به یک مقدار اعشاری (در صورت نیاز)
    Sensor_Value := WORD_TO_REAL(Read_Buffer[0]);
ELSIF MB_Master_Ctrl.Error THEN
    Comm_Error := TRUE; // فعال شدن هشدار خطا در شبکه
END_IF;

برای تهیه تجهیزاتی که از پروتکل‌های پیشرفته پشتیبانی می‌کنند، می‌توانید به دسته‌بندی محصولات برند زیمنس (SIEMENS) یا محصولات برند فاتک (FATEK) مراجعه کنید.

سیستم‌های مانیتورینگ پیشرفته (SCADA)؛ مدیریت متمرکز و بصری

در حالی که HMI برای کنترل محلی در کنار دستگاه استفاده می‌شود، سیستم‌های SCADA (Supervisory Control and Data Acquisition) اجازه مدیریت کل کارخانه را از یک اتاق کنترل مرکزی می‌دهند. ارتقای دانش فنی اپراتورها و مدیران تولید وابسته به دقت داده‌هایی است که سیستم اسکادا نمایش می‌دهد.

معماری سیستم‌های اسکادا و اهمیت Data Logging

یک سیستم SCADA حرفه‌ای شامل لایه‌های سرور، کلاینت و پایگاه داده (Database) است. وظیفه اصلی اسکادا فراتر از نمایش اعداد است؛ این سیستم باید:

1. ثبت وقایع (Event Logging): تمام تغییرات ایجاد شده توسط اپراتورها را ذخیره کند.
2. مدیریت آلارم‌ها (Alarm Management): در صورت بروز خطا در هر بخش از سیستم برق صنعتی، بلافاصله هشدار دهد.
3. روندها (Trending): تغییرات دما، فشار یا جریان را به صورت نمودار نمایش دهد تا پیش‌بینی خرابی‌ها ممکن شود.

در طراحی مانیتورینگ، محاسبه نرخ نوسازی داده‌ها (Refresh Rate) حیاتی است. زمان پاسخ‌گویی کل سیستم (TtotalT_{total}Ttotal​) تابعی از زمان اسکن PLC و زمان انتقال شبکه است:

Ttotal=TPLC_Scan+TNetwork_Latency+TSCADA_ProcessingT_{total} = T_{PLC\_Scan} + T_{Network\_Latency} + T_{SCADA\_Processing}Ttotal​=TPLC_Scan​+TNetwork_Latency​+TSCADA_Processing​

بهره‌گیری از دانش فنی در بهینه‌سازی این زمان، باعث می‌شود تصاویر مانیتورینگ بدون لگ و تأخیر به نمایش درآیند.

امنیت سایبری در شبکه‌های SCADA

امروزه با اتصال سیستم‌های مانیتورینگ به اینترنت جهت کنترل از راه دور، امنیت سایبری به یک ضرورت تبدیل شده است. ما در ماکان کنترل توصیه می‌کنیم حتماً از روترهای صنعتی و دیواره‌های آتش (Firewall) در کنار تجهیزات خود استفاده کنید. برای آشنایی با روش‌های ایمن‌سازی شبکه، صفحه درباره ما را مطالعه کنید تا با استانداردهای اجرایی تیم ما آشنا شوید.

اگر به دنبال نرم‌افزارهای مانیتورینگ قدرتمند هستید، محصولات مرتبط با مانیتورینگ و کنترل را بررسی کنید. برای پروژه‌های سفارشی که نیاز به اتصال پایگاه داده SQL به خط تولید دارند، می‌توانید با کارشناسان ما از طریق صفحه تماس با ما در ارتباط باشید.

جدول مقایسه HMI و SCADA از منظر فنی

اصول نقشه‌کشی و طراحی تابلو برق؛ تجلی فیزیکی دانش فنی

قلب تپنده هر سیستم برق صنعتی و اتوماسیون، تابلو برق (Control Panel) آن است. بهترین برنامه‌نویسی‌ها و مرغوب‌ترین تجهیزات، اگر در یک تابلوی غیرمعیار و بدون نقشه صحیح مونتاژ شوند، محکوم به شکست هستند. دانش فنی در طراحی تابلو برق به معنای رعایت فواصل عایقی، مدیریت حرارت و استفاده از نرم‌افزارهای استاندارد مانند EPLAN Electric P8 است.

مدیریت حرارت و چیدمان تجهیزات در تابلو

یکی از مهم‌ترین چالش‌ها در طراحی تابلوهایی که حاوی درایوها و منابع تغذیه هستند، دفع حرارت است. تجهیزات الکترونیکی در اثر عبور جریان، تلفات حرارتی دارند. دانش فنی مهندسی به ما می‌آموزد که افزایش دمای داخل تابلو به شدت از عمر قطعات می‌کاهد. برای محاسبه افزایش دمای داخل تابلو ($\Delta T$) از فرمول ترمودینامیکی زیر استفاده می‌کنیم:

ΔT=PvA×k\Delta T = \frac{P_v}{A \times k}ΔT=A×kPv​​

در این معادله ریاضی:

• $\Delta T$ اختلاف دمای داخل و خارج تابلو بر حسب درجه سلسیوس (∘C^\circ C∘C) است.
• PvP_vPv​ مجموع توان تلف‌شده تمام تجهیزات داخل تابلو بر حسب وات ($W$) است.
• $A$ سطح موثر تبادل حرارت تابلو بر حسب متر مربع (m2m^2m2) است.
• $k$ ضریب انتقال حرارت محفظه (معمولاً حدود $5.5$ برای ورق فولادی رنگ‌شده) است.

با محاسبه دقیق این مقادیر، طراح تصمیم می‌گیرد که آیا تابلو به فن‌های خنک‌کننده نیاز دارد یا باید از کولرهای گازی صنعتی (Panel Air Conditioners) استفاده شود.

استانداردهای سیم‌کشی و نقشه‌خوانی

نقشه‌های الکتریکی زبان مشترک مهندسان در سراسر جهان هستند. رعایت استانداردهای IEC 61082 برای تهیه مستندات الکتریکی الزامی است. در نقشه‌ها، هر قطعه دارای یک تگ شناسایی (Tag) است. برای مثال، کلیدهای حرارتی که در بخش تجهیزات حفاظتی ماکان کنترل عرضه می‌شوند، با حرف $Q$ و کنتاکتورها که زیرمجموعه تجهیزات سوئیچینگ هستند، با حرف $K$ نمایش داده می‌شوند.

استانداردهای ایمنی و حفاظت در محیط‌های صنعتی؛ خط قرمز دانش فنی

ایمنی افراد و تجهیزات، اولویت مطلق در هر پروژه صنعتی است. دانش فنی مرتبط با ایمنی (Safety Engineering) شامل مجموعه‌ای از قوانین سخت‌گیرانه است که از بروز شوک الکتریکی، آتش‌سوزی و خطرات مکانیکی جلوگیری می‌کند. تجهیزات مرتبط با این حوزه در دسته‌بندی نصب و عیب یابی به دقت بررسی شده‌اند.

حفاظت در برابر برق‌گرفتگی و سیستم‌های زمین (Earthing)

مهم‌ترین عامل در جلوگیری از برق‌گرفتگی، اجرای صحیح سیستم ارت (زمین) است. در صورت بروز خطای اتصال بدنه، جریان نشتی باید در کسری از ثانیه توسط تجهیزات حفاظتی مانند RCD (محافظ جان) قطع شود. برای اطمینان از عملکرد صحیح کلیدهای حفاظتی، امپدانس حلقه خطای زمین (ZsZ_sZs​) باید در فرمول زیر صدق کند:

Zs×Ia≤U0Z_s \times I_a \le U_0Zs​×Ia​≤U0​

در این فرمول حیاتی:

• ZsZ_sZs​ امپدانس کل حلقه خطا بر حسب اهم ($\Omega$) است.
• IaI_aIa​ جریانی است که باعث عملکرد تجهیز حفاظتی در زمان مشخص (مثلاً $0.4$ ثانیه) می‌شود (بر حسب آمپر $A$).
• U0U_0U0​ ولتاژ فاز به نول شبکه بر حسب ولت ($V$) است.

این دانش فنی تضمین می‌کند که ولتاژ تماس در صورت بروز اتصالی، به مقادیر خطرناک نرسد.

منطق کنترل توقف اضطراری (Emergency Stop) در سیستم‌های اتوماسیون

در ماشین‌آلات خطرناک، ما از رله‌های ایمنی (Safety Relays) و ماژول‌های Safety PLC استفاده می‌کنیم. کلیدهای توقف اضطراری (E-Stop) همواره دارای کنتاکت‌های Normally Closed (NC) هستند تا در صورت قطعی کابل نیز ماشین متوقف شود.

در زیر، یک نمونه کد برنامه‌نویسی به زبان استاندارد IEC 61131-3 (ST) برای مانیتورینگ یک مدار توقف اضطراری دولایه‌ای (Dual-Channel) آورده شده است. این سطح از برنامه‌نویسی، اوج کاربست دانش فنی در اتوماسیون صنعتی است:

// Dual-Channel Emergency Stop Monitoring Logic
VAR
    E_Stop_Ch1 : BOOL; // ورودی کانال 1 کلید قارچی (NC)
    E_Stop_Ch2 : BOOL; // ورودی کانال 2 کلید قارچی (NC)
    Reset_Button : BOOL; // شستی ریست خطا (NO)

    Safety_OK : BOOL := FALSE; // خروجی مجاز بودن کارکرد ماشین
    Discrepancy_Error : BOOL := FALSE; // خطای عدم تطابق دو کانال
    Discrepancy_Timer : TON; // تایمر تاخیر برای خطای عدم تطابق
END_VAR

// بررسی عدم تطابق بین دو کانال (مثلا خرابی یکی از کنتاکت ها)
Discrepancy_Timer(IN := (E_Stop_Ch1 XOR E_Stop_Ch2), PT := T#500ms);

IF Discrepancy_Timer.Q THEN
    Discrepancy_Error := TRUE;
END_IF;

// منطق صدور مجوز ایمنی
IF NOT E_Stop_Ch1 AND NOT E_Stop_Ch2 THEN
    // اگر کلید قارچی فشرده شود (مدار باز شود)
    Safety_OK := FALSE;
ELSIF E_Stop_Ch1 AND E_Stop_Ch2 AND NOT Discrepancy_Error AND Reset_Button THEN
    // اگر کلید آزاد باشد، خطایی نباشد و اپراتور ریست را فشار دهد
    Safety_OK := TRUE;
END_IF;

برای تهیه تجهیزات ایمنی استاندارد، ما محصولات برند زیمنس (SIEMENS) و محصولات برند اشنایدر (SCHNEIDER) را که دارای بالاترین سطوح یکپارچگی ایمنی (SIL) هستند، توصیه می‌کنیم. در صورت نیاز به مشاوره جهت ارتقاء ایمنی خطوط تولید خود، به صفحه درباره ما سر بزنید و با تاریخچه و توانمندی‌های مهندسان ماکان کنترل آشنا شوید.

نگهداری، تعمیرات و عیب‌یابی پیشگیرانه (PM)؛ تضمین تداوم دانش فنی

خرید بهترین تجهیزات از فروشگاه ماکان کنترل تنها نیمی از راه است؛ نیمی دیگر، نگهداری صحیح از این سرمایه‌هاست. دانش فنی در حوزه نگهداری و تعمیرات (Maintenance) از مدل‌های سنتی “تعمیر پس از خرابی” به سمت “نگهداری پیشگیرانه” (Preventive) و “نگهداری پیش‌بینانه” (Predictive) حرکت کرده است.

استراتژی‌های عیب‌یابی در سیستم‌های کنترل و قدرت

عیب‌یابی سریع (Troubleshooting) مهارتی است که تفاوت یک تکنسین معمولی و یک متخصص با دانش فنی بالا را مشخص می‌کند. در سیستم‌های مجهز به PLC و اینورتر (VFD)، اولین گام بررسی کدهای خطا (Fault Codes) است.

• بازرسی حرارتی (Thermography): استفاده از دوربین‌های حرارتی برای شناسایی اتصالات سست در کنتاکتورها و شینه‌بندی‌ها قبل از وقوع آتش‌سوزی.
• تست عایقی (Megger Test): اندازه‌گیری مقاومت عایقی کابل‌ها و سیم‌پیچ موتورها برای پیش‌بینی سوختن موتور.

یکی از شاخص‌های کلیدی عملکرد (KPI) در نگهداری، “میانگین زمان بین خرابی‌ها” (MTBF) است که با فرمول زیر محاسبه می‌شود:

MTBF=∑(Tstart_failure−Tend_previous_repair)NMTBF = \frac{\sum (T_{start\_failure} – T_{end\_previous\_repair})}{N}MTBF=N∑(Tstart_failure​−Tend_previous_repair​)​

در این رابطه:

• $T$ زمان‌های فعالیت و توقف است.
• $N$ تعداد کل خرابی‌ها در یک بازه زمانی مشخص است.

هرچه دانش فنی تیم نگهداری بالاتر باشد، با اجرای صحیح سرویس‌های دوره‌ای، مقدار MTBF افزایش یافته و هزینه‌های توقف تولید کاهش می‌یابد.

چک‌لیست عیب‌یابی هوشمند در PLC

در صورت توقف ناگهانی خط، یک مهندس اتوماسیون باید منطق برنامه را بررسی کند. در کد زیر (زبان ST)، یک نمونه تابع برای ثبت زمان وقوع آخرین خطا (Error Logger) طراحی شده است تا در تحلیل‌های بعدی از آن استفاده شود:

// Simple Error Logging Logic
VAR
    System_Fault : BOOL;     // ورودی خطا از تجهیزات حفاظتی
    Last_Fault_Time : DT;    // تاریخ و زمان آخرین خطا
    Fault_Counter : INT;     // شمارنده تعداد دفعات خطا
    R_Trig_Fault : R_TRIG;   // تشخیص لبه بالا رونده خطا
END_VAR

R_Trig_Fault(CLK := System_Fault);

IF R_Trig_Fault.Q THEN
    Fault_Counter := Fault_Counter + 1;
    // فرض بر این است که تابع Get_System_Time زمان جاری را برمی‌گرداند
    Last_Fault_Time := Get_System_Time();

    // ثبت خطا در دیتابیس یا HMI برای بازرسی فنی
    Log_To_HMI(Message := 'Critical Fault Detected', Time := Last_Fault_Time);
END_IF;

برای تهیه ابزارهای لازم جهت عیب‌یابی، می‌توانید به بخش نصب و عیب یابی مراجعه کنید.

آینده اتوماسیون صنعتی و انقلاب صنعتی چهارم (Industry 4.0)

در آخرین ایستگاه، به افق‌های پیش رو می‌نگریم. دانش فنی دیگر محدود به سیم‌کشی و برنامه‌نویسی ساده نیست. انقلاب صنعتی چهارم (I40) با مفاهیمی همچون اینترنت اشیاء صنعتی (IIoT)، هوش مصنوعی (AI) و دوقلوهای دیجیتال (Digital Twins) در حال دگرگونی است. ماکان کنترل به عنوان پیشرو در ارائه تجهیزات مدرن، شما را برای این تحول آماده می‌کند.

اینترنت اشیاء صنعتی (IIoT) و رایانش ابری

در آینده‌ای نزدیک، هر سنسور و هر تجهیز ابزار دقیق دارای یک آدرس IP اختصاصی خواهد بود و داده‌های خود را مستقیماً به ابر (Cloud) ارسال می‌کند. این امر اجازه می‌دهد تا تحلیل‌های پیشرفته بر روی داده‌ها انجام شده و بهره‌وری کل تجهیزات (OEE) با دقت ریاضی محاسبه شود:

$$OEE=Availability\times Performance\times Quality$$

• Availability (در دسترس بودن): نسبت زمان تولید واقعی به زمان برنامه‌ریزی شده.
• Performance (عملکرد): نسبت سرعت تولید واقعی به سرعت نامی ماشین.
• Quality (کیفیت): نسبت محصولات سالم به کل محصولات تولید شده.

نقش هوش مصنوعی در بهینه‌سازی مصرف انرژی

با استفاده از الگوریتم‌های یادگیری ماشین، می‌توان زمان دقیق پیک مصرف برق را پیش‌بینی کرد و با فرمان به بانک‌های خازنی و تنظیم هوشمند پارامترهای درایو (VFD)، هزینه انرژی را تا ۳۰٪ کاهش داد. این سطح از دانش فنی، مرز میان کارخانه‌های سنتی و هوشمند است.

سخن پایانی و خلاصه نهایی

ما در این مقاله، سفری از مباحث پایه برق صنعتی تا پیچیده‌ترین مفاهیم اتوماسیون صنعتی داشتیم. هدف ما در وب‌سایت ماکان کنترل، تنها فروش کالا نیست؛ بلکه ارتقای سطح دانش فنی جامعه مهندسی ایران است.

• اگر به دنبال برندهای معتبر هستید، محصولات زیمنس، اشنایدر و فاتک را در فروشگاه ما بیابید.
• برای پروژه‌های خاص و سفارشی، از صفحه تامین محصولات خاص استفاده کنید.
• و برای آشنایی بیشتر با تیم متخصص ما، صفحه درباره ما و برای مشاوره رایگان، صفحه تماس با ما را در نظر داشته باشید.

دانش فنی، کلید موفقیت در دنیای صنعت است و ما در ماکان کنترل، همیشه همراه شما خواهیم بود.
