مقدمه ای جامع بر واژه نامه تخصصی اتوماسیون صنعتی و برق

ورود به دنیای پیچیده و جذاب صنعت، نیازمند تسلط بر زبان مشترک آن است و داشتن یک واژه نامه تخصصی اتوماسیون صنعتی و برق کامل، اولین گام برای موفقیت در این حوزه به شمار می‌رود. درک صحیح دیکشنری برق صنعتی و اصطلاحات ابزار دقیق، به مهندسان، تکنسین‌ها و مدیران خرید کمک می‌کند تا ارتباطات موثرتری برقرار کرده و از بروز خطاهای پرهزینه جلوگیری نمایند. مجموعه ماکان کنترل با سال‌ها تجربه در ارائه خدمات مهندسی، این راهنمای جامع را برای ارتقای دانش فنی شما تدوین کرده است.

آشنایی با مفاهیم پایه‌ای و پیشرفته، تنها به مباحث تئوری محدود نمی‌شود. زمانی که شما قصد انتخاب و تهیه تجهیزات برای خطوط تولید را دارید، دانستن دقیق مشخصات فنی الزامی است. این دانش به شما اجازه می‌دهد تا کاتالوگ محصولات را به درستی تفسیر کنید. در نتیجه، بهره‌وری سیستم‌های کنترلی افزایش یافته و طول عمر تجهیزات نیز تضمین می‌گردد.

ضرورت تدوین واژه نامه تخصصی اتوماسیون صنعتی و برق

صنایع امروزی با سرعت شگفت‌انگیزی در حال پیشرفت هستند. تجهیزات قدیمی جای خود را به سیستم‌های هوشمند داده‌اند و این تغییرات سریع، نیازمند بروزرسانی مداوم اطلاعات است. هدف ما از ایجاد این دسته بندی واژه نامه تخصصی، فراهم کردن یک مرجع معتبر و همیشه در دسترس برای جامعه مهندسین ایرانی است.

بسیاری از خرابی‌های موجود در کارخانجات، ناشی از عدم شناخت دقیق تجهیزات و انتخاب اشتباه آن‌ها است. وقتی یک مهندس طراح تفاوت ظریف بین دو اصطلاح مشابه را نداند، ممکن است قطعه‌ای با ظرفیت نامناسب را در مدار قرار دهد. این مرجع لغات تخصصی، ابهامات موجود در مستندات فنی را برطرف می‌سازد.

چه کسانی از این دیکشنری اصطلاحات سود می‌برند؟

مخاطبان این مجموعه بسیار گسترده هستند. از دانشجویانی که تازه وارد رشته‌های مهندسی شده‌اند تا افراد با تجربه‌ای که سال‌ها در سایت‌های صنعتی فعالیت می‌کنند، همگی به چنین مرجعی نیاز دارند. به طور کلی، گروه‌های زیر بیشترین بهره را از این مطالب خواهند برد:

• مهندسان طراح و ناظر: برای طراحی دقیق نقشه‌ها و نظارت بر اجرای صحیح پروژه‌ها.
• تکنسین‌های تعمیر و نگهداری: جهت عیب‌یابی سریع‌تر و درک آلارم‌های سیستم.
• مدیران خرید و تدارکات: برای استعلام دقیق قیمت‌ها و مقایسه فنی کالاها.
• پیمانکاران و مجریان پروژه‌ها: جهت برآورد صحیح هزینه‌ها و انتخاب متریال استاندارد.
• دانشجویان و کارآموزان: برای پل زدن بین دانش دانشگاهی و نیازهای واقعی بازار کار.

نقش آشنایی با مفاهیم در بهینه‌سازی فرآیند خرید

خرید تجهیزات صنعتی، فرآیندی حساس و نیازمند دقت بالا است. شما نمی‌توانید صرفا با تکیه بر نام یک برند، خرید خود را نهایی کنید. شناخت لغات تخصصی به شما کمک می‌کند تا در هنگام مراجعه به فروشگاه، فیلترهای مناسبی را برای جستجوی خود اعمال کنید. برای مثال، دانستن تفاوت بین انواع پروتکل‌های ارتباطی، در انتخاب صحیح تجهیزات شبکه بسیار حیاتی است.

گاهی اوقات پروژه‌های خاص، نیازمند قطعاتی با استانداردهای منحصر به فرد هستند. در چنین شرایطی، اگر زبان فنی سازندگان را به خوبی درک کنید، می‌توانید درخواست‌های خود را به شکل واضح‌تری بیان نمایید. مجموعه ماکان کنترل این افتخار را دارد که در زمینه تامین محصولات خاص در کنار شما باشد و نیازهای پیچیده صنعتی شما را برطرف سازد.

ساختار و نقشه راه این دایره‌المعارف صنعتی

برای اینکه بتوانید بیشترین استفاده را از این راهنما ببرید، مطالب را در بیست فصل مجزا و کاملا طبقه‌بندی شده ارائه کرده‌ایم. ما مسیر یادگیری را از پایه‌ای‌ترین مفاهیم الکتریکی آغاز می‌کنیم و به تدریج وارد دنیای جذاب کنترل‌کننده‌های منطقی، درایوها و سنسورها می‌شویم. پیوستگی مطالب به گونه‌ای است که خواننده گام به گام با تکنولوژی‌های روز دنیا آشنا می‌شود.

هر فصل شامل تشریح دقیق اصطلاحات، کاربرد آن‌ها در صنعت و ذکر مثال‌های عملی است. همچنین در نگارش این متون تلاش کرده‌ایم تا از بیان پیچیده و خسته‌کننده پرهیز کنیم. ما در وبلاگ سایت، همواره تلاش می‌کنیم تا پیچیده‌ترین مفاهیم را با زبانی ساده و کاربردی در اختیار شما عزیزان قرار دهیم.

اهمیت استانداردها در ادبیات فنی مهندسی

استانداردهای بین‌المللی مانند IEC، IEEE و NEMA نقش تعیین‌کننده‌ای در یکسان‌سازی زبان فنی دارند. این سازمان‌ها تعاریف دقیقی برای هر پارامتر ارائه داده‌اند تا شرکت‌های سازنده در سراسر جهان از یک رویه واحد پیروی کنند. در این مقاله، تمامی تعاریف بر اساس معتبرترین استانداردهای جهانی نوشته شده‌اند.

دانستن این استانداردها برای تطبیق تجهیزات مختلف در یک تابلوی برق کاملا ضروری است. زمانی که شما قصد دارید قطعاتی از برندهای مختلف را در کنار یکدیگر مونتاژ کنید، تنها زبان مشترک بین آن‌ها، همین استانداردهای بین‌المللی خواهد بود. رعایت این اصول باعث یکپارچگی سیستم و جلوگیری از تداخلات الکترومغناطیسی می‌گردد.

نگاهی به آینده فناوری و مفاهیم نوین

صنعت همواره در حال تغییر است و مفاهیمی مانند اینترنت اشیای صنعتی (IIoT)، رایانش ابری و همزاد دیجیتال (Digital Twin) روز به روز کاربرد بیشتری پیدا می‌کنند. یک واژه نامه تخصصی اتوماسیون صنعتی و برق که پویا باشد، باید این کلمات جدید را نیز پوشش دهد. آشنایی با این لغات به شما بینشی عمیق نسبت به آینده کارخانجات هوشمند می‌دهد.

ماکان کنترل به عنوان یکی از پیشگامان ارائه تجهیزات اتوماسیون صنعتی، خود را متعهد می‌داند که دانش فنی مشتریان خود را همگام با تکنولوژی‌های روز دنیا ارتقا دهد. در فصول پایانی این مقاله، به طور ویژه به اصطلاحات مرتبط با انقلاب صنعتی چهارم و هوشمندسازی خطوط تولید خواهیم پرداخت.

مفاهیم بنیادین در واژه نامه تخصصی اتوماسیون صنعتی و برق

پیش از ورود به مباحث پیچیده کنترلی و بررسی تجهیزات پیشرفته، درک کامل مفاهیم پایه الکتریکی کاملا الزامی است. در این بخش از واژه نامه تخصصی اتوماسیون صنعتی و برق، به تشریح لغات و پارامترهایی می‌پردازیم که الفبای مهندسی محسوب می‌شوند. تسلط بر این کلمات کلیدی پایه‌ای، پایه‌های علمی شما را برای درک فصول بعدی مستحکم خواهد کرد.

هر مدار الکتریکی در یک کارخانه، از قوانین پایه‌ای فیزیک پیروی می‌کند. شناخت این قوانین و اصطلاحات مرتبط با آن‌ها، برای طراحی ایمن و کارآمد شبکه‌های توزیع انرژی ضروری است. در ادامه، مهم‌ترین عبارات این حوزه را با رویکردی کاملا کاربردی بررسی خواهیم کرد تا بتوانید آن‌ها را در پروژه‌های واقعی پیاده‌سازی کنید.

پارامترهای اصلی در سیستم‌های الکتریکی

برای شروع، باید با سه راس اصلی مثلث الکتریسیته آشنا شویم: ولتاژ، جریان و مقاومت. این سه پارامتر در تمامی محاسبات مهندسی نقش حیاتی ایفا می‌کنند و رابطه بین آن‌ها توسط قانون اهم تعریف می‌شود. فرمول پایه این قانون به صورت $V=R\times I$ بیان می‌گردد که نشان‌دهنده ارتباط مستقیم این متغیرها در مدارهای خطی است.

درک صحیح این پارامترها به ما کمک می‌کند تا تجهیزات مناسبی را برای تغذیه و حفاظت مدار انتخاب کنیم. به عنوان مثال، هنگام خرید یک منبع تغذیه POWER SUPPLY، دانستن دقیق ولتاژ ورودی و خروجی و همچنین حداکثر جریان مجاز آن، از اهمیت فوق‌العاده‌ای برخوردار است.

جریان متناوب (AC) و جریان مستقیم (DC)

یکی از رایج‌ترین اصطلاحات در دیکشنری اصطلاحات مهندسی، تفاوت بین جریان متناوب و مستقیم است. جریان متناوب (Alternating Current) جریانی است که در آن اندازه و جهت الکترون‌ها به صورت دوره‌ای تغییر می‌کند. این نوع جریان، استاندارد اصلی شبکه‌های انتقال و توزیع انرژی در سراسر جهان است و اکثر موتورهای بزرگ کارخانجات با آن کار می‌کنند.

در مقابل، جریان مستقیم (Direct Current) دارای ولتاژ و جریانی ثابت در طول زمان است. این جریان برای تغذیه بردهای الکترونیکی، پردازنده‌ها و مدارهای فرمان استفاده می‌شود. در تابلوهای برق صنعتی، معمولا با استفاده از مبدل‌ها، جریان متناوب شبکه را به جریان مستقیم ایزوله شده برای تغذیه بخش‌های کنترلی تبدیل می‌کنند.

انواع توان الکتریکی در شبکه‌های سه فاز

توان الکتریکی نشان‌دهنده میزان انرژی مصرف شده در واحد زمان است. در شبکه‌های متناوب صنعتی، ما با سه نوع توان مختلف روبرو هستیم که شناخت آن‌ها برای طراحی تاسیسات الزامی است. این سه مولفه شامل توان اکتیو (مفید)، توان راکتیو (غیرمفید) و توان ظاهری (کل) می‌باشند. رابطه ریاضی بین این سه توان به صورت S=P2+Q2S = \sqrt{P^2 + Q^2}S=P2+Q2​ محاسبه می‌شود.

توان اکتیو با واحد وات ($W$)، همان انرژی مفیدی است که به کار مکانیکی یا حرارت تبدیل می‌گردد. توان راکتیو با واحد وار ($VAR$)، انرژی مورد نیاز برای ایجاد میدان‌های مغناطیسی در موتورها و ترانسفورماتورها است که مدام بین منبع و بار تبادل می‌شود. توان ظاهری با واحد ولت‌آمپر ($VA$) نیز برآیند برداری این دو توان است که ظرفیت کلی سیستم را نشان می‌دهد.

اهمیت ضریب توان (Power Factor) و اصلاح آن

ضریب توان یا کسینوس فی ($\cos \theta$)، یکی از کلیدی‌ترین مفاهیم در مدیریت انرژی است. این پارامتر نشان‌دهنده نسبت توان اکتیو به توان ظاهری مدار می‌باشد. فرمول محاسبه آن PF=PSPF = \frac{P}{S}PF=SP​ است. هرچه ضریب توان به عدد یک نزدیک‌تر باشد، نشان‌دهنده کارایی بالاتر سیستم و هدررفت کمتر انرژی در خطوط انتقال است.

پایین بودن ضریب توان باعث افزایش جریان کشیده شده از شبکه، گرم شدن کابل‌ها و پرداخت جریمه‌های سنگین به شرکت برق می‌شود. برای رفع این مشکل، مهندسان از تجهیزات اصلاح ضریب توان استفاده می‌کنند. نصب خازن سه فاز(فشار ضعیف) به صورت موازی با بار، توان راکتیو مورد نیاز موتورها را تامین کرده و بار اضافی را از روی شبکه اصلی برمی‌دارد.

هادی‌ها، عایق‌ها و مقاومت ویژه

در انتقال انرژی از منبع تا مصرف‌کننده، ما نیازمند مسیرهای هدایتی مناسبی هستیم. موادی که اجازه عبور راحت الکترون‌ها را می‌دهند، هادی (Conductor) نامیده می‌شوند؛ مانند مس و آلومینیوم. در مقابل، موادی که در برابر جریان مقاومت بالایی دارند، عایق (Insulator) خوانده می‌شوند؛ مانند PVC و XLPE که برای روکش سیم‌ها استفاده می‌گردند.

انتخاب سایز مناسب هادی‌ها به شدت وابسته به میزان جریان عبوری و طول مسیر است. مقاومت یک قطعه سیم از فرمول R=ρLAR = \rho \frac{L}{A}R=ρAL​ به دست می‌آید که در آن $\rho$ مقاومت ویژه جنس سیم، $L$ طول و $A$ سطح مقطع آن است. برای کاهش افت ولتاژ در مسیرهای طولانی، استفاده از انواع سیم و کابل با سطح مقطع استاندارد و خلوص مس بالا، یک الزام مهندسی است.

اتصالی کوتاه و اضافه بار در مدار

حفاظت از تجهیزات در برابر خطاهای الکتریکی، بخش مهمی از دانش مهندسی برق است. “اتصال کوتاه” زمانی رخ می‌دهد که دو نقطه با پتانسیل متفاوت (مثلا فاز و نول) بدون وجود مقاومت استانداردی به هم برخورد کنند. این اتفاق باعث عبور جریان بسیار عظیم و مخربی در کسری از ثانیه می‌شود که می‌تواند تجهیزات را ذوب کرده یا باعث آتش‌سوزی شود. فرمول Isc=VReqI_{sc} = \frac{V}{R_{eq}}Isc​=Req​V​ نشان می‌دهد که با صفر شدن مقاومت معادل (ReqR_{eq}Req​)، جریان اتصال کوتاه میل به بی‌نهایت پیدا می‌کند.

از سوی دیگر، “اضافه بار” شرایطی است که در آن، یک مصرف‌کننده (مانند الکتروموتور) جریانی بیش از جریان نامی خود، اما در مدت زمان طولانی‌تر از شبکه دریافت می‌کند. این حالت معمولا به دلیل گیرپاژ کردن موتور یا قرار دادن بار مکانیکی سنگین روی محور آن اتفاق می‌افتد. برای محافظت در برابر این دو پدیده خطرناک، شناخت دقیق عملکرد انواع کلیدهای حفاظتی و رله‌های حرارتی امری کاملا اجتناب‌ناپذیر است.

واژه نامه تخصصی اتوماسیون صنعتی و برق در حوزه تجهیزات سوئیچینگ و حفاظت

برای ورود به مباحث عملی‌تر، شناخت قطعاتی که وظیفه قطع، وصل و محافظت از مدارهای الکتریکی را بر عهده دارند، حیاتی است. در این بخش از واژه نامه تخصصی اتوماسیون صنعتی و برق، به سراغ تجهیزات تابلویی می‌رویم. این قطعات به عنوان خط مقدم دفاعی در برابر خطرات شبکه عمل می‌کنند و شناخت دقیق عملکرد آن‌ها برای هر تکنسین و مهندسی واجب است.

انتخاب نادرست تجهیزات حفاظتی می‌تواند منجر به آسیب‌های جبران‌ناپذیر به ماشین‌آلات و حتی خطرات جانی شود. برای مثال، دانستن تفاوت دقیق بین کلیدهای مینیاتوری و اتوماتیک، به شما کمک می‌کند تا هماهنگی (Coordination) درستی در طراحی تابلو برق ایجاد کنید. در صورت نیاز به راهنمایی بیشتر در خصوص نصب این تجهیزات، می‌توانید به بخش نصب و عیب یابی در وبلاگ ما مراجعه نمایید.

کنتاکتورها؛ کلیدهای الکترومغناطیسی پرکاربرد

یکی از پرتکرارترین کلمات در دیکشنری برق صنعتی، کنتاکتور (Contactor) است. کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای قدرت با جریان بالا، از راه دور استفاده می‌شود. برخلاف کلیدهای دستی، این قطعه با اعمال یک ولتاژ کوچک به بوبین (سیم‌پیچ) خود، کنتاکت‌های اصلی را بسته و جریان موتور را برقرار می‌کند. رابطه نیروی الکترومغناطیسی بوبین با فرمول F=B2A2μ0F = \frac{B^2 A}{2\mu_0}F=2μ0​B2A​ محاسبه می‌شود.

کنتاکتورها دارای طول عمر مکانیکی و الکتریکی بسیار بالایی هستند و برای سوئیچینگ‌های مداوم طراحی شده‌اند. هنگام انتخاب یک کنتاکتور مناسب، باید به دسته‌بندی کاربردی آن (مانند AC-3 برای موتورهای قفس سنجابی) و جریان نامی دقت ویژه‌ای داشته باشید. برندهای معتبری در این زمینه فعالیت دارند که می‌توانید با بررسی محصولات برند اشنایدر (SCHNEIDER) کیفیت آن‌ها را ارزیابی کنید.

حفاظت در برابر اتصال کوتاه با کلیدهای مینیاتوری (MCB)

کلیدهای مینیاتوری یا Miniature Circuit Breaker که به اختصار MCB نامیده می‌شوند، تجهیزاتی برای محافظت از مدارهای فرعی در برابر اضافه بار و اتصال کوتاه هستند. این کلیدها دارای دو مکانیزم عملکرد مجزا می‌باشند: یک بیمتال حرارتی برای تشخیص اضافه جریان تدریجی و یک سیم‌پیچ مغناطیسی برای قطع فوری در هنگام اتصال کوتاه شدید.

در انتخاب این تجهیزات، منحنی قطع (تیپ B، C یا D) بسیار تعیین‌کننده است. برای مثال، کلیدهای تیپ C برای بارهای موتوری با جریان راه‌اندازی متوسط مناسب هستند. استفاده از کلید مینیاتوری استاندارد، ایمنی سیم‌کشی سیستم را به شدت ارتقا می‌دهد و از بروز حوادث ناگوار جلوگیری می‌کند.

کلیدهای اتوماتیک کمپکت (MCCB) برای آمپرهای بالا

زمانی که جریان مصرفی مدار از حد تحمل کلیدهای مینیاتوری (معمولا بالاتر از ۶۳ یا ۱۲۵ آمپر) فراتر می‌رود، مهندسان به سراغ کلیدهای اتوماتیک کمپکت یا Molded Case Circuit Breaker می‌روند. این تجهیزات علاوه بر قدرت قطع بسیار بالاتر، قابلیت تنظیم دقیق جریان حرارتی و مغناطیسی را نیز به کاربر می‌دهند.

در پروژه‌های بزرگ صنعتی، کلیدهای کمپکت به عنوان کلید اصلی (Main Switch) تابلوهای توزیع استفاده می‌شوند. انتخاب صحیح کلید اتوماتیک بر اساس قدرت قطع اتصال کوتاه (Icu) انجام می‌گیرد که نشان‌دهنده حداکثر جریانی است که کلید می‌تواند بدون آسیب دیدن، آن را قطع نماید.

حفظ جان پرسنل با رله‌های نشتی جریان (RCCB)

ایمنی افراد در محیط‌های صنعتی و کارگاهی بالاترین اولویت را دارد. کلیدهای محافظ جان یا رله‌های نشتی جریان (Residual Current Circuit Breaker)، تجهیزاتی هستند که برای محافظت از انسان در برابر برق‌گرفتگی غیرمستقیم طراحی شده‌اند. این کلیدها با مقایسه جریان رفت (فاز) و جریان برگشت (نول)، هرگونه نشتی جریان به زمین را تشخیص می‌دهند.

اساس کار این تجهیزات بر پایه قانون جریان کیرشهف ($\sum I=0$) استوار است. اگر اختلاف جریان بین فاز و نول از حد مشخصی (معمولا ۳۰ میلی‌آمپر) بیشتر شود، کلید در کسری از ثانیه مدار را قطع می‌کند. نصب کلید محافظ جان در تمامی تابلوهای تغذیه ماشین‌آلات و پریزهای کارگاهی یک الزام غیرقابل چشم‌پوشی است.

واژه نامه تخصصی اتوماسیون صنعتی و برق در سیستم‌های کنترلی

پس از بررسی تجهیزات قدرت، نوبت به مغز متفکر کارخانجات می‌رسد. این بخش از واژه نامه تخصصی اتوماسیون صنعتی و برق، به تشریح مفاهیم مرتبط با پردازشگرها، شبکه‌های صنعتی و رابط‌های کاربری می‌پردازد. این سیستم‌ها وظیفه دریافت اطلاعات از سنسورها، پردازش منطقی آن‌ها و ارسال فرمان به عملگرها (مانند موتورها و شیرهای برقی) را بر عهده دارند.

پیشرفت تکنولوژی باعث شده تا مدارهای رله‌کنتاکتوری قدیمی، جای خود را به کنترل‌کننده‌های برنامه‌پذیر بدهند. این تغییرات، انعطاف‌پذیری سیستم را به شدت افزایش داده و عیب‌یابی را ساده‌تر کرده است. برای انتخاب بهترین تجهیزات در این حوزه، مطالعه مقالات مقایسه ی محصولات به شما دیدگاه مهندسی دقیق‌تری خواهد داد.

کنترل‌کننده منطقی برنامه‌پذیر (PLC) چیست؟

واژه PLC مخفف عبارت Programmable Logic Controller است و به عنوان هسته مرکزی اتوماسیون مدرن شناخته می‌شود. پی ال سی در واقع یک کامپیوتر صنعتی است که برای کار در شرایط سخت محیطی (دما، رطوبت و نویز الکترومغناطیسی بالا) طراحی شده است. این کنترلرها برنامه‌های نوشته شده توسط کاربر را به صورت چرخه‌ای (Cyclic) اجرا می‌کنند.

زمان اجرای یک چرخه کامل در پی ال سی، از رابطه Tscan=Tread+Texec+TwriteT_{scan} = T_{read} + T_{exec} + T_{write}Tscan​=Tread​+Texec​+Twrite​ به دست می‌آید که شامل زمان خواندن ورودی‌ها، اجرای منطق و بروزرسانی خروجی‌ها است. امروزه در هر خط تولید پیشرفته‌ای، حداقل یک دستگاه پی ال سی PLC برای هماهنگ‌سازی عملکرد ماشین‌آلات وجود دارد که نقش رهبری ارکستر صنعتی را ایفا می‌کند.

نقش کارت‌های توسعه و ماژول‌های ورودی/خروجی

یک پردازنده به تنهایی قادر به ارتباط با دنیای بیرون نیست. برای اینکه پی ال سی بتواند سیگنال‌های فیزیکی را دریافت و ارسال کند، نیازمند ماژول‌های واسط است. ورودی‌ها (Inputs) اطلاعات سنسورها و شستی‌ها را به دیتاهای دیجیتال تبدیل کرده و خروجی‌ها (Outputs) فرمان‌های پردازنده را به ولتاژهای قابل فهم برای کنتاکتورها و درایوها تبدیل می‌نمایند.

در پروژه‌هایی که تعداد سنسورها زیاد است، مهندسان از واحدهای افزایشی استفاده می‌کنند. افزودن کارت توسعه I/O به سیستم، ظرفیت کنترلی ماشین را بالا می‌برد. این کارت‌ها به دو دسته کلی دیجیتال (صفر و یک) و آنالوگ (پیوسته مانند 4 تا 20 میلی‌آمپر) تقسیم می‌شوند.

• ورودی‌های دیجیتال (DI): برای اتصال لیمیت سوئیچ‌ها، شستی‌های استارت/استاپ و فتوسل‌ها.
• خروجی‌های دیجیتال (DO): برای فرمان دادن به بوبین کنتاکتورها، شیرهای برقی و چراغ‌های سیگنال.
• ورودی‌های آنالوگ (AI): جهت دریافت دیتای پیوسته از سنسورهای دما، فشار و سطح مخازن.
• خروجی‌های آنالوگ (AO): برای کنترل سرعت اینورترها و میزان بازشدگی ولوهای کنترلی.

رابط ماشین و انسان (HMI) در مانیتورینگ صنعتی

رابط ماشین و انسان یا Human Machine Interface که به اختصار HMI نامیده می‌شود، پل ارتباطی بین اپراتورهای انسانی و تجهیزات کنترلی است. این نمایشگرهای لمسی هوشمند، جایگزین صدها شستی، لامپ سیگنال و عقربه‌های آنالوگ در تابلوهای فرمان قدیمی شده‌اند. با استفاده از اچ ام آی، اپراتور می‌تواند به صورت گرافیکی خط تولید را نظارت کرده و پارامترها را تغییر دهد.

علاوه بر مانیتورینگ، این تجهیزات قابلیت ثبت داده‌ها (Data Logging) و نمایش آلارم‌های سیستم را نیز دارند. انتخاب یک اچ آی ام HIM با سایز صفحه نمایش مناسب و پورت‌های ارتباطی سازگار با PLC، تجربه کاربری استانداردی را برای اپراتورهای خط تولید رقم می‌زند. اگر در پیکربندی ارتباط بین نمایشگر و پردازنده دچار مشکل شدید، تیم پشتیبانی ما آماده راهنمایی است؛ کافیست به صفحه تماس با ما مراجعه کنید.

سوالات متداول

۱. چرا در پروژه‌های صنعتی به جای کنتاکتور از رله‌های شیشه‌ای استفاده نمی‌کنیم؟

رله‌های شیشه‌ای برای مدارهای فرمان و سوئیچینگ جریان‌های بسیار پایین (معمولا زیر ۱۰ آمپر) طراحی شده‌اند. کنتاکتورها دارای تیغه‌های قدرتمند، محفظه جرقه‌گیر و ساختار مکانیکی مقاومی هستند که آن‌ها را برای تحمل قوس الکتریکی ناشی از راه‌اندازی موتورهای سنگین صنعتی و عبور جریان‌های بالا کاملا مناسب می‌سازد.

۲. تفاوت اصلی بین سیگنال دیجیتال و سیگنال آنالوگ در ماژول‌های PLC چیست؟

سیگنال دیجیتال تنها دارای دو حالت منطقی روشن و خاموش (مثل ۰ یا ۲۴ ولت) است که برای تشخیص باز یا بسته بودن یک درب استفاده می‌شود. در مقابل، سیگنال آنالوگ یک مقدار پیوسته و متغیر است (مثل ولتاژ ۰ تا ۱۰ ولت یا جریان ۴ تا ۲۰ میلی‌آمپر) که برای اندازه‌گیری دقیق مقادیر فیزیکی مانند دما، فشار شبکه یا سرعت چرخش یک پمپ کاربرد دارد.

واژه نامه تخصصی اتوماسیون صنعتی در حوزه درایوها و کنترل دور

کنترل سرعت و گشتاور الکتروموتورها یکی از مهم‌ترین بخش‌های هر فرآیند تولیدی است. در گذشته، ماشین‌آلات معمولا با یک سرعت ثابت کار می‌کردند که این موضوع باعث اتلاف شدید انرژی و استهلاک قطعات مکانیکی می‌شد. این بخش از واژه نامه تخصصی اتوماسیون صنعتی، به بررسی تجهیزاتی می‌پردازد که امکان کنترل دقیق حرکات مکانیکی را فراهم می‌کنند.

استفاده از درایوهای صنعتی نه تنها باعث کاهش مصرف برق می‌شود، بلکه طول عمر الکتروموتورها و پمپ‌ها را به میزان قابل توجهی افزایش می‌دهد. اگر در فرآیند انتخاب این تجهیزات تردید دارید، مطالعه مقالات بخش راهنمای خرید در وبلاگ ما می‌تواند مسیر را برای شما هموار سازد.

اینورتر (VFD) و مکانیزم کنترل فرکانس

کلمه اینورتر یا درایو فرکانس متغیر (Variable Frequency Drive) یکی از کلیدی‌ترین اصطلاحات در واژه نامه تخصصی برق صنعتی است. اینورتر دستگاهی است که ولتاژ و فرکانس شبکه را به مقادیر متغیر تبدیل می‌کند تا بتواند سرعت چرخش موتورهای القایی را به صورت پیوسته کنترل کند. رابطه بین سرعت سنکرون موتور و فرکانس از طریق فرمول ریاضی Ns=120×fPN_s = \frac{120 \times f}{P}Ns​=P120×f​ محاسبه می‌شود که در آن $f$ فرکانس و $P$ تعداد قطب‌های موتور است.

با تغییر فرکانس خروجی، سرعت موتور با دقت بالایی تنظیم می‌شود. برای راه‌اندازی نرم و بدون تنش پمپ‌ها و فن‌های صنعتی، نصب درایو و اینورتر یک ضرورت مهندسی است. برندهای اروپایی در این زمینه تکنولوژی پیشرفته‌ای دارند و شما می‌توانید با بررسی محصولات زیمنس (SIEMENS) کیفیت و پایداری این تجهیزات را در پروژه‌های سنگین ارزیابی کنید.

متدهای کنترلی در درایوهای صنعتی: V/F و Vector Control

برای کنترل بهینه الکتروموتورها، درایوها از روش‌های پردازشی متفاوتی استفاده می‌کنند. ساده‌ترین روش، کنترل اسکالر یا ولتاژ به فرکانس (V/F Control) است. در این روش، نسبت ولتاژ به فرکانس با استفاده از رابطه Vf=Constant\frac{V}{f} = ConstantfV​=Constant همواره ثابت نگه داشته می‌شود تا شار مغناطیسی موتور در حالت بهینه بماند و از اشباع هسته جلوگیری شود.

در کاربردهایی که نیاز به کنترل دقیق گشتاور در سرعت‌های پایین داریم (مانند جرثقیل‌ها و اکسترودرها)، از روش کنترل برداری (Vector Control) استفاده می‌کنیم. در صورت نیاز به تامین درایوهای خاص با الگوریتم‌های پیچیده کنترلی، می‌توانید از طریق صفحه تامین محصولات خاص درخواست خود را برای مهندسان ما ارسال نمایید.

درایوهای سروو (Servo Drives) برای موقعیت‌یابی دقیق

زمانی که در سیستم‌های اتوماسیون به دقت میلی‌متری و پاسخ‌دهی بسیار سریع نیاز داریم، اینورترهای معمولی جوابگو نیستند. سیستم‌های سروو (شامل سروو موتور و سروو درایو) تجهیزاتی هستند که برای کنترل دقیق موقعیت (Position)، سرعت (Speed) و گشتاور (Torque) طراحی شده‌اند. این درایوها با دریافت فیدبک لحظه‌ای از انکودر موتور، خطای حرکتی را به صفر می‌رسانند.

سروو درایوها در ماشین‌آلات CNC، ربات‌های صنعتی و دستگاه‌های بسته‌بندی کاربرد فراوانی دارند. برندهای آسیایی مانند ال اس (LS) سیستم‌های سروو بسیار کارآمدی را به بازار عرضه کرده‌اند که تنظیمات آن‌ها نیازمند دانش فنی بالایی است.

تجهیزات جانبی درایو: مقاومت ترمز و چوک ورودی

عملکرد درایوها گاهی نیازمند قطعات کمکی است. زمانی که یک بار سنگین به سرعت متوقف می‌شود، موتور حالت ژنراتوری پیدا کرده و انرژی را به درایو برمی‌گرداند. برای جلوگیری از سوختن درایو در اثر افزایش ولتاژ (Overvoltage)، این انرژی اضافی باید تخلیه شود. مقاومت ترمز (Braking Resistor) این انرژی را به صورت حرارت تلف می‌کند که توان آن با فرمول P=V2RP = \frac{V^2}{R}P=RV2​ محاسبه می‌گردد.

علاوه بر این، برای کاهش هارمونیک‌های تولید شده توسط درایو و محافظت از شبکه برق، از چوک‌های ورودی (Line Chokes) استفاده می‌کنند. برای اتصال صحیح این تجهیزات، انتخاب سیم و کابل با سطح مقطع مناسب و شیلد محافظ، از ایجاد نویز روی سایر تجهیزات جلوگیری می‌کند.

واژه نامه تخصصی ابزار دقیق و سنسورهای صنعتی

یک سیستم کنترل بدون داشتن اطلاعات از محیط فیزیکی، کاملا نابینا و ناکارآمد است. در این فصل از واژه نامه تخصصی اتوماسیون صنعتی، به معرفی سنسورها و تجهیزات اندازه‌گیری می‌پردازیم که نقش حواس پنج‌گانه را برای ماشین‌آلات ایفا می‌کنند. ابزار دقیق وظیفه تبدیل کمیت‌های فیزیکی مانند فشار، دما و فاصله به سیگنال‌های الکتریکی قابل فهم برای کنترلرها را بر عهده دارد.

تنوع سنسورها در صنعت به شدت گسترده است و هر کدام با تکنولوژی خاصی کار می‌کنند. درک صحیح از مکانیزم عملکرد آن‌ها به شما کمک می‌کند تا ماشین‌آلات را هوشمندتر طراحی کنید. اگر علاقه‌مند به یادگیری عمیق‌تر در این زمینه هستید، بخش دانش فنی وبلاگ ما مقالات مفصلی را در اختیار شما قرار می‌دهد.

سنسورهای مجاورتی (Proximity Sensors)

سنسورهای مجاورتی تجهیزاتی هستند که بدون تماس فیزیکی، حضور یا عدم حضور یک شیء را تشخیص می‌دهند. پرکاربردترین نوع آن‌ها در واژه نامه تخصصی برق، سنسورهای القایی (Inductive) هستند. این سنسورها بر اساس تغییرات میدان الکترومغناطیسی کار می‌کنند و تنها قادر به تشخیص فلزات می‌باشند. فرکانس نوسان‌ساز داخلی آن‌ها با نزدیک شدن قطعه فلزی تغییر کرده و سیگنال خروجی فعال می‌شود.

نوع دیگر، سنسورهای خازنی (Capacitive) هستند که بر اساس تغییرات ظرفیت خازنی C=εAdC = \frac{\varepsilon A}{d}C=dεA​ عمل می‌کنند. این سنسورها می‌توانند علاوه بر فلزات، مواد غیرفلزی مانند پلاستیک، چوب و مایعات را نیز تشخیص دهند. استفاده از سنسورهای دقیق برند آ ب ب (ABB) در خطوط تولید حساس، دقت تشخیص را به حداکثر می‌رساند.

انکودرها (Encoders)؛ تجهیزات فیدبک موقعیت

انکودر یک سنسور الکترومکانیکی است که حرکت چرخشی موتور یا حرکت خطی مکانیزم‌ها را به پالس‌های دیجیتال تبدیل می‌کند. با شمارش این پالس‌ها توسط PLC، می‌توان سرعت دقیق چرخش، جهت حرکت و موقعیت قطعه را محاسبه کرد. انکودرها به دو دسته افزایشی (Incremental) و مطلق (Absolute) تقسیم می‌شوند.

رزولوشن یا دقت یک انکودر بر اساس پارامتر PPR (پالس بر دور) مشخص می‌شود. زاویه هر پالس از طریق رابطه θ=360∘PPR\theta = \frac{360^\circ}{PPR}θ=PPR360∘​ به دست می‌آید. اتصال صحیح کابل‌های فیدبک انکودر بسیار حساس است و برای جلوگیری از خطای شمارش پالس، باید از کابل‌های شیلددار مرغوب موجود در دسته‌بندی سایر تجهیزات استفاده نمود.

ترانسمیترهای دما و فشار در فرآیندهای صنعتی

در صنایعی مانند نفت، گاز و پتروشیمی، مانیتورینگ پیوسته متغیرهای سیال بسیار مهم است. ترانسمیترها ترکیب یک سنسور و یک مبدل سیگنال هستند. برای مثال، ترانسمیترهای فشار (Pressure Transmitters) میزان فشار گاز یا مایع درون لوله را اندازه‌گیری کرده و آن را به یک سیگنال استاندارد جریانی (معمولا ۴ تا ۲۰ میلی‌آمپر) تبدیل می‌کنند تا به کارت آنالوگ PLC ارسال شود.

برای اندازه‌گیری دما، از سنسورهای RTD (مانند PT100) یا ترموکوپل‌ها استفاده می‌شود. در سنسورهای RTD، مقاومت الکتریکی فلز با تغییر دما تغییر می‌کند که رفتار آن با رابطه RT=R0(1+αΔT)R_T = R_0 (1 + \alpha \Delta T)RT​=R0​(1+αΔT) توصیف می‌شود. برای دریافت کاتالوگ ترانسمیترها می‌توانید از طریق آدرس ایمیل info@makancontrol.com با واحد فروش ما در ارتباط باشید.

لیمیت سوئیچ‌ها؛ تشخیص‌های مکانیکی و تماسی

با وجود پیشرفت سنسورهای نوری و القایی، هنوز هم لیمیت سوئیچ‌های الکترومکانیکی (Limit Switches) جایگاه ویژه‌ای در صنعت دارند. این کلیدها دارای یک اهرم مکانیکی هستند که در اثر برخورد فیزیکی با قطعه متحرک، کنتاکت‌های داخلی خود را قطع یا وصل می‌کنند. سادگی، مقاومت بالا در برابر نویزهای الکتریکی و تحمل شرایط سخت محیطی از مزایای اصلی آن‌ها است.

از لیمیت سوئیچ‌ها معمولا برای تعیین حد نهایی حرکت جرثقیل‌ها، آسانسورها و نوار نقاله‌ها استفاده می‌شود. برای آشنایی با قوانین گارانتی و ضمانت بازگشت وجه این تجهیزات فیزیکی، حتما صفحه قوانین سایت ماکان کنترل را پیش از ثبت سفارش مطالعه بفرمایید.

سوالات متداول

۳. تفاوت روش کنترل V/F با کنترل Vector در تنظیمات اینورتر چیست؟

روش V/F (ولتاژ/فرکانس) یک روش ساده و مدار باز است که برای کاربردهای عمومی مانند فن‌ها و پمپ‌های گریز از مرکز استفاده می‌شود و دقت گشتاور بالایی در سرعت‌های پایین ندارد. اما روش Vector Control با شبیه‌سازی رفتار موتورهای DC و تفکیک جریان مغناطیس‌کننده از جریان تولیدکننده گشتاور، امکان کنترل دقیق سرعت و گشتاور را حتی در فرکانس‌های نزدیک به صفر فراهم می‌کند که برای کاربردهای سنگین مانند جرثقیل‌ها ضروری است.

۴. سنسورهای القایی و خازنی چه تفاوت عملکردی با یکدیگر دارند؟

سنسورهای القایی با ایجاد یک میدان الکترومغناطیسی با فرکانس بالا کار می‌کنند و منحصراً برای تشخیص قطعات و اجسام فلزی طراحی شده‌اند. در مقابل، سنسورهای خازنی با ایجاد یک میدان الکترواستاتیک کار می‌کنند و می‌توانند علاوه بر فلزات، مواد دی‌الکتریک غیرفلزی مانند آب، روغن، پلاستیک، شیشه و چوب را نیز از فاصله نزدیک تشخیص دهند.

واژه نامه تخصصی برق صنعتی در زمینه کیفیت توان و خازن‌ها

کیفیت توان الکتریکی یکی از مباحث حیاتی در کارخانجات و تاسیسات بزرگ است. وجود بارهای سلفی متعدد مانند الکتروموتورها، ترانسفورماتورها و کوره‌های القایی باعث کاهش ضریب توان و افت ولتاژ در شبکه می‌شود. این بخش از واژه نامه تخصصی برق صنعتی به بررسی مفاهیم و تجهیزاتی می‌پردازد که برای اصلاح این مشکلات و بهینه‌سازی مصرف انرژی طراحی شده‌اند.

عدم توجه به کیفیت توان، علاوه بر تحمیل جریمه‌های سنگین از سوی اداره برق، باعث کاهش طول عمر تجهیزات نیز می‌شود. مهندسان با نصب بانک‌های خازنی و فیلترهای هارمونیک، این مشکلات را برطرف می‌کنند. برای مطالعه بیشتر در خصوص مفاهیم پایه شبکه، می‌توانید به بخش مقالات اتوماسیون صنعتی در وبلاگ ما مراجعه کنید.

اصلاح ضریب توان و نقش خازن‌های صنعتی

ضریب توان (Power Factor) نسبت توان واقعی (Active Power) به توان ظاهری (Apparent Power) است. بارهای سلفی مقداری توان راکتیو از شبکه دریافت می‌کنند که کار مفیدی انجام نمی‌دهد اما خطوط انتقال را اشغال می‌کند. با قرار دادن خازن به صورت موازی با بار، این توان راکتیو در محل مصرف تولید شده و از شبکه اصلی دریافت نمی‌شود.

برای محاسبه ظرفیت خازن مورد نیاز جهت اصلاح ضریب توان، از فرمول ریاضی QC=P(tan⁡ϕ1−tan⁡ϕ2)Q_C = P (\tan \phi_1 – \tan \phi_2)QC​=P(tanϕ1​−tanϕ2​) استفاده می‌کنیم که در آن QCQ_CQC​ توان راکتیو خازن، $P$ توان اکتیو و زاویه‌های $\varphi$ نشان‌دهنده اختلاف فاز قبل و بعد از اصلاح هستند. استفاده از یک خازن باکیفیت، جریان مصرفی کل را کاهش داده و ظرفیت آزاد ترانسفورماتور را افزایش می‌دهد.

هارمونیک‌ها و لزوم استفاده از فیلترهای پسیو

با گسترش استفاده از درایوها، منابع تغذیه سوئیچینگ و تجهیزات الکترونیک قدرت، شکل موج جریان و ولتاژ از حالت سینوسی کامل خارج می‌شود. این اعوجاج‌ها که هارمونیک نامیده می‌شوند، باعث گرم شدن بیش از حد کابل‌ها و انفجار خازن‌ها می‌گردند. میزان اعوجاج هارمونیکی کل (THD) با رابطه THD=∑h=2∞Vh2V1THD = \frac{\sqrt{\sum_{h=2}^{\infty} V_h^2}}{V_1}THD=V1​∑h=2∞​Vh2​​​ محاسبه می‌شود.

برای مقابله با این پدیده مخرب، مهندسان از راکتورهای سری (چوک) به همراه خازن‌ها استفاده می‌کنند که به آن‌ها فیلتر پسیو می‌گویند. تجهیزات حفاظتی برند هیوندای (HYUNDAI) مقاومت بسیار خوبی در برابر نوسانات و هارمونیک‌های شبکه از خود نشان می‌دهند و انتخاب مناسبی برای تابلوهای خازنی هستند.

رگولاتورهای هوشمند در بانک خازنی

نیاز یک کارخانه به توان راکتیو در طول روز و با روشن و خاموش شدن دستگاه‌ها تغییر می‌کند. اگر خازن‌ها به صورت ثابت در مدار بمانند، ممکن است در زمان کم‌باری شبکه دچار پدیده اضافه ولتاژ یا رزونانس شویم. رگولاتور خازنی (Power Factor Controller) مغز متفکر بانک خازنی است که به صورت پیوسته ضریب توان شبکه را اندازه‌گیری می‌کند.

این تجهیز هوشمند با فرمان دادن به کنتاکتورها، پله‌های خازنی را وارد مدار کرده یا از آن خارج می‌کند. رگولاتورها بر اساس الگوریتم‌های چرخشی کار می‌کنند تا استهلاک بین تمام پله‌ها به صورت مساوی تقسیم شود.

کنتاکتورهای خازنی؛ سوئیچینگ بدون آسیب

هنگام اتصال خازن به شبکه، جریان هجومی (Inrush Current) بسیار شدیدی وارد آن می‌شود که گاهی تا ۲۰۰ برابر جریان نامی خازن می‌رسد. این جریان هجومی باعث خال زدن پلاتین‌های کنتاکتور معمولی و کاهش شدید عمر خازن می‌شود. کنتاکتورهای خازنی دارای یک بلوک مقاومت پیش‌شارژ (Pre-charge) هستند.

این مقاومت‌ها در کسری از ثانیه قبل از بسته شدن کنتاکت‌های اصلی وارد مدار می‌شوند و جریان هجومی را به شدت محدود می‌کنند. برای تامین این تجهیزات و سایر ملزومات تابلویی، کافیست به دسته‌بندی برق صنعتی در فروشگاه سایت ماکان کنترل مراجعه نمایید.

واژه نامه تخصصی اتوماسیون صنعتی در شبکه‌های ارتباطی

با پیچیده‌تر شدن ماشین‌آلات، سیم‌کشی سنتی نقطه به نقطه (Point-to-Point) جای خود را به شبکه‌های ارتباطی داده است. این فصل از واژه نامه تخصصی اتوماسیون صنعتی، پروتکل‌هایی را معرفی می‌کند که تجهیزات مختلف را قادر می‌سازد تا داده‌ها را با یکدیگر تبادل کنند. شبکه‌های صنعتی باعث کاهش حجم سیم‌کشی، افزایش سرعت عیب‌یابی و انتقال داده‌های یکپارچه می‌شوند.

بدون یک شبکه پایدار، پیاده‌سازی سیستم‌های کنترل توزیع‌یافته (DCS) یا مانیتورینگ متمرکز غیرممکن است. اگر می‌خواهید با سبد محصولات کامل ما در این زمینه آشنا شوید، پیشنهاد می‌کنیم از صفحه اصلی سایت ما بازدید نمایید.

پروتکل مدباس (Modbus)؛ زبان مشترک تجهیزات

مدباس یکی از قدیمی‌ترین و در عین حال محبوب‌ترین پروتکل‌های ارتباطی در واژه نامه تخصصی اتوماسیون صنعتی است. این پروتکل بر اساس معماری ارباب-برده (Master-Slave) کار می‌کند؛ به این معنی که یک تجهیز (مانند PLC) به عنوان Master درخواست‌ها را ارسال کرده و تجهیزات دیگر (مانند اینورترها یا سنسورها) به عنوان Slave پاسخ می‌دهند.

مدباس معمولاً در بستر فیزیکی RS-485 پیاده‌سازی می‌شود که در برابر نویزهای صنعتی بسیار مقاوم است. بسیاری از تجهیزات اقتصادی مانند محصولات برند اینوت (INVT) به صورت پیش‌فرض از پورت Modbus RTU پشتیبانی می‌کنند که ارتباط آن‌ها را با هر نوع نمایشگر یا کنترلری ساده می‌سازد.

شبکه پروفی‌باس (Profibus) در خطوط تولید پیوسته

پروفی‌باس (Process Field Bus) یک استاندارد شبکه‌ای قدرتمند است که توسط شرکت زیمنس و سایر شرکت‌های اروپایی توسعه یافته است. این شبکه برای انتقال حجم بالایی از داده‌ها در زمان‌های بسیار کوتاه (Real-time) طراحی شده و در خطوط تولید حساس، صنایع داروسازی و پتروشیمی کاربرد گسترده‌ای دارد.

پیکربندی شبکه پروفی‌باس نیازمند کابل‌های بنفش‌رنگ مخصوص و کانکتورهای ترمیناتوردار است. سرعت انتقال داده در این شبکه می‌تواند از $9.6\text{ kbps}$ تا $12\text{ Mbps}$ تنظیم شود. مقاومت ترمینال (Terminal Resistor) در ابتدا و انتهای خطوط این شبکه برای جلوگیری از انعکاس سیگنال الزامی است.

اترنت صنعتی (Industrial Ethernet) و پروتکل‌های مدرن

با ظهور مفاهیمی مانند اینترنت اشیاء صنعتی (IIoT)، شبکه‌های مبتنی بر اترنت مانند Profinet و EtherNet/IP به استاندارد جدید کارخانجات تبدیل شده‌اند. اترنت صنعتی از همان زیرساخت فیزیکی شبکه‌های کامپیوتری (کابل‌های CAT6 و سوکت‌های RJ45) استفاده می‌کند اما سوئیچ‌ها و کابل‌های آن برای مقاومت در برابر لرزش و نویز صنعتی مقاوم‌سازی شده‌اند.

ظرفیت انتقال داده در این کانال‌ها با استفاده از تئوری شانون به صورت C=Blog⁡2(1+SN)C = B \log_2(1 + \frac{S}{N})C=Blog2​(1+NS​) محاسبه می‌شود که نشان‌دهنده تاثیر پهنای باند و نسبت سیگنال به نویز است. اترنت صنعتی امکان مانیتورینگ ماشین‌آلات را از هر نقطه از جهان و بر بستر وب فراهم می‌کند.

• پروفینت (Profinet): سرعت خیره‌کننده و یکپارچگی کامل با سیستم‌های اتوماسیون زیمنس.
• اترکَت (EtherCAT): زمان پاسخ‌گویی در حد میکروثانیه، ایده‌آل برای سیستم‌های کنترل حرکت و سروو درایوها.
• مادباس تی‌سی‌پی (Modbus TCP): نسخه تحت شبکه مدباس که راه‌اندازی بسیار آسانی دارد.

سوالات متداول

۵. چرا نمی‌توانیم از خازن‌های معمولی به جای خازن‌های صنعتی (سیلندری یا کتابی) در تابلو برق استفاده کنیم؟

خازن‌های صنعتی برای تحمل ولتاژهای بالا، کارکرد مداوم در فرکانس شبکه و مقاومت در برابر هارمونیک‌ها طراحی شده‌اند. آن‌ها دارای مکانیزم‌های خودترمیم‌شوندگی (Self-healing) و قطع‌کننده فشار حساس در مواقع انفجار داخلی هستند تا ایمنی تابلو حفظ شود، در حالی که خازن‌های الکترونیکی معمولی فاقد این استانداردهای حفاظتی بوده و در کسری از ثانیه در مدار قدرت منفجر می‌شوند.

۶. تفاوت اصلی بین پروتکل Modbus و Profibus چیست؟

مدباس یک پروتکل باز (Open Protocol) و نسبتاً کند است که برای تبادل داده‌های کم‌حجم مانند خواندن دما یا تنظیم سرعت اینورتر استفاده می‌شود و سیم‌کشی بسیار ساده‌ای دارد. اما پروفی‌باس یک شبکه صنعتی با سرعت انتقال داده بسیار بالا (تا 12 مگابیت بر ثانیه) است که برای کنترل فرآیندهای پیچیده و زمان‌بندی دقیق (Real-time) طراحی شده و نیازمند تجهیزات، کابل‌ها و کانکتورهای اختصاصی است.

واژه نامه تخصصی برق صنعتی در تجهیزات راه‌اندازی و سافت استارترها

الکتروموتورهای القایی به عنوان قلب تپنده صنایع، نیازمند روش‌های اصولی برای راه‌اندازی و توقف هستند. در لحظه استارت، یک موتور می‌تواند جریانی معادل پنج الی هشت برابر جریان نامی خود از شبکه بکشد. این جریان هجومی نه تنها به سیم‌پیچ‌های موتور آسیب می‌رساند، بلکه باعث افت ولتاژ شدید در شبکه و اختلال در عملکرد سایر تجهیزات می‌شود.

در این بخش از واژه نامه تخصصی برق صنعتی، تجهیزاتی را بررسی می‌کنیم که برای مهار این جریان اولیه و ایجاد یک راه‌اندازی نرم و بدون تنش مکانیکی طراحی شده‌اند. برای مشاهده و تهیه انواع تجهیزات کنترل موتور، می‌توانید به دسته‌بندی تخصصی اتوماسیون صنعتی در فروشگاه مراجعه نمایید.

روش‌های راه‌اندازی موتور و چالش‌های آن‌ها

راه‌اندازی مستقیم (Direct On Line یا DOL) ساده‌ترین روش است که تنها با یک کنتاکتور انجام می‌شود، اما جریان استارت در این حالت بسیار بالا است (Istart≈6×InominalI_{start} \approx 6 \times I_{nominal}Istart​≈6×Inominal​). روش سنتی دیگر، راه‌اندازی ستاره-مثلث است که در آن موتور ابتدا با پیکربندی ستاره استارت می‌خورد تا ولتاژ اعمالی به هر کلاف کاهش یابد (Vstar=Vline3V_{star} = \frac{V_{line}}{\sqrt{3}}Vstar​=3​Vline​​).

با وجود کاهش نسبی جریان در روش ستاره-مثلث، در لحظه سوئیچینگ از ستاره به مثلث، یک پیک جریان مخرب ایجاد می‌شود که گشتاور مکانیکی ناگهانی به شفت و گیربکس وارد می‌کند. این تنش‌های مکانیکی باعث پارگی تسمه‌ها، فرسایش چرخ‌دنده‌ها و کاهش عمر مفید سیستم انتقال قدرت می‌شوند و نیاز به تجهیزات مدرن‌تری را ایجاب می‌کنند.

سافت استارتر (Soft Starter) چیست؟

سافت استارتر یک تجهیز الکترونیکی است که با استفاده از تریستورها (Thyristors)، ولتاژ اعمالی به الکتروموتور را به صورت تدریجی از یک مقدار اولیه (مثلاً ۳۰ درصد ولتاژ نامی) تا ولتاژ کامل شبکه افزایش می‌دهد. این افزایش پیوسته ولتاژ باعث می‌شود تا گشتاور و جریان موتور به صورت کاملاً خطی و کنترل‌شده بالا برود.

رابطه ولتاژ موثر خروجی در یک سافت استارتر بر اساس زاویه آتش تریستورها ($\alpha$) با فرمول ریاضی Vrms=1π∫απVm2sin⁡2(θ)dθV_{rms} = \sqrt{\frac{1}{\pi} \int_{\alpha}^{\pi} V_m^2 \sin^2(\theta) d\theta}Vrms​=π1​∫απ​Vm2​sin2(θ)dθ​ محاسبه می‌گردد. استفاده از سافت استارتر باعث حذف کامل شوک‌های مکانیکی و الکتریکی در لحظه استارت و استاپ ماشین‌آلات سنگین مانند پمپ‌ها و فن‌ها می‌شود.

قابلیت‌های حفاظتی در راه‌اندازهای نرم

سافت استارترهای مدرن تنها وظیفه راه‌اندازی را بر عهده ندارند، بلکه یک رله حفاظتی کامل برای الکتروموتور محسوب می‌شوند. این تجهیزات با اندازه‌گیری مداوم جریان، ولتاژ و دمای موتور، از بروز هرگونه آسیب به سیم‌پیچ‌ها جلوگیری می‌کنند. برندهای معتبر کره‌ای مانند ال اس (LS) امکانات حفاظتی بی‌نظیری را در محصولات خود تعبیه کرده‌اند.

• حفاظت اضافه بار (Overload): قطع مدار در صورت کشیده شدن جریان بیش از حد مجاز در زمان طولانی.
• حفاظت افت فاز (Phase Loss): تشخیص قطع شدن یکی از فازهای ورودی و توقف فوری موتور برای جلوگیری از دو فاز شدن.
• حفاظت عدم تقارن فاز (Phase Unbalance): جلوگیری از کارکرد موتور در شرایطی که ولتاژ فازها با یکدیگر برابر نیستند.

تفاوت بای‌پاس داخلی و خارجی در سافت استارتر

هنگامی که موتور به دور نامی خود می‌رسد، تریستورهای سافت استارتر دیگر وظیفه‌ای ندارند و ماندن آن‌ها در مدار تنها باعث تولید حرارت و اتلاف انرژی می‌شود. به همین دلیل، پس از اتمام فرآیند راه‌اندازی، جریان باید از یک مسیر موازی (کنتاکتور بای‌پاس) عبور کند.

برخی از سافت استارترها دارای کنتاکتور بای‌پاس داخلی (Internal Bypass) هستند که حجم سیم‌کشی و ابعاد تابلو را به شدت کاهش می‌دهد. در مقابل، مدل‌های فاقد بای‌پاس نیازمند نصب یک کنتاکتور خارجی موازی هستند. طراحی تابلوهای دارای بای‌پاس باید بر اساس قوانین حرارتی محفظه‌ها ($Q=m\cdot c\cdot \Delta T$) انجام شود تا تهویه مناسب صورت گیرد.

واژه نامه تخصصی اتوماسیون صنعتی در مانیتورینگ، HMI و SCADA

بدون وجود سیستم‌های مانیتورینگ، کنترل ماشین‌آلات پیچیده مانند رانندگی با چشمان بسته است! اپراتورها باید بتوانند وضعیت سنسورها، خطاهای سیستم، میزان تولید و دمای کوره‌ها را به صورت لحظه‌ای و گرافیکی مشاهده کنند. این فصل از واژه نامه تخصصی اتوماسیون صنعتی به تجهیزات رابط انسان و ماشین اختصاص دارد.

سیستم‌های نمایشی نقش مهمی در عیب‌یابی سریع و کاهش زمان توقف خط تولید (Downtime) ایفا می‌کنند. مهندسان با استفاده از این پنل‌ها، پارامترهای PID کنترلرها را تنظیم کرده و فرمول‌های تولید را تغییر می‌دهند.

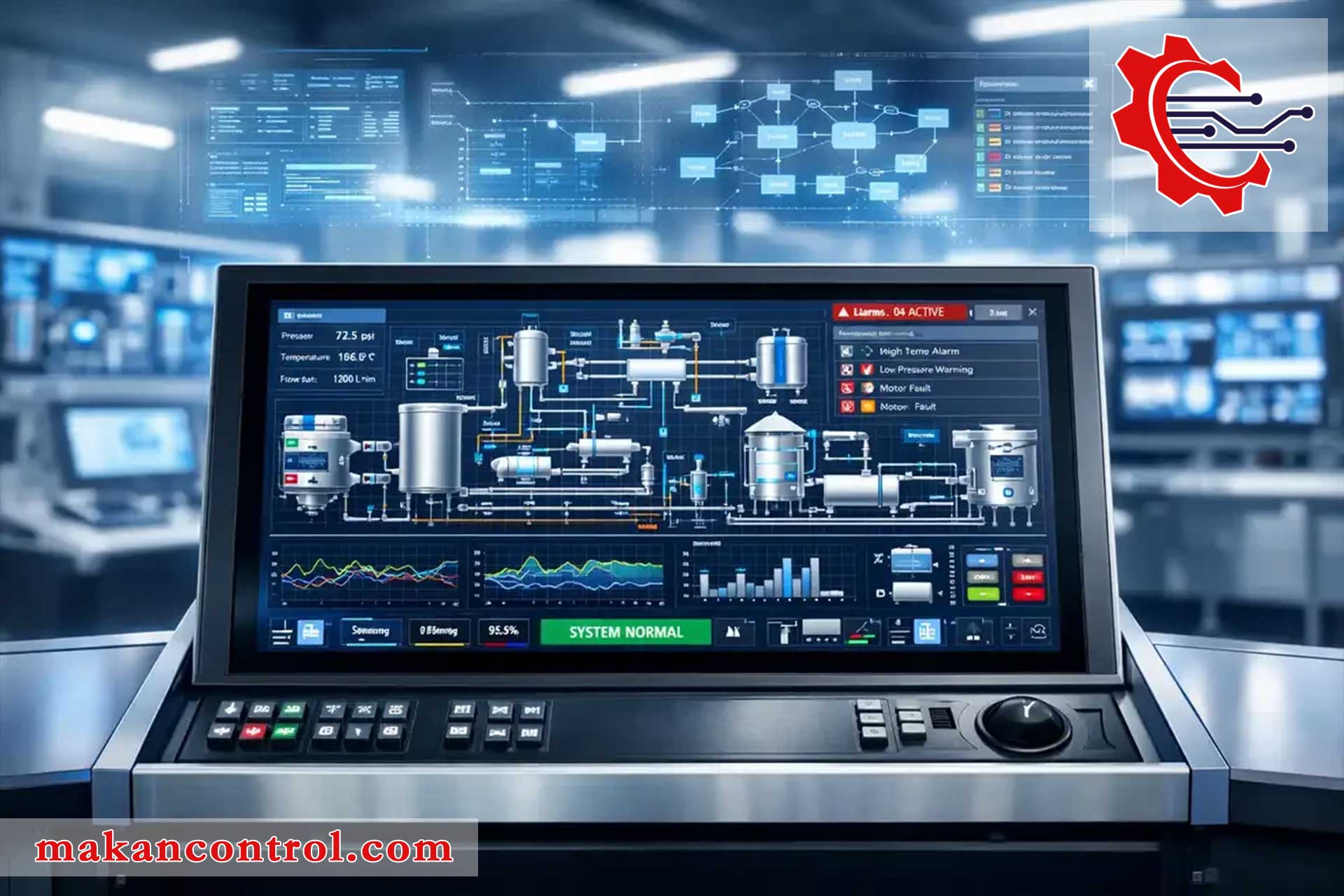

رابط انسان و ماشین یا HMI چیست؟

واژه HMI مخفف Human-Machine Interface است و به مانیتورهای صنعتی لمسی یا کیبوردی گفته می‌شود که روی درب تابلو برق نصب می‌گردند. این پنل‌ها از طریق پروتکل‌های ارتباطی مانند شبکه RS-485 یا اترنت به PLC متصل شده و رجیسترها و حافظه‌های آن را می‌خوانند یا تغییر می‌دهند.

در پنل‌های HMI، هر المان گرافیکی (مانند یک دکمه یا گیج عقربه‌ای) به یک آدرس در حافظه کنترلر پیوند داده می‌شود (مثلاً $M0$ یا $D100$). برندهای مطرحی همچون دلتا (DELTA) با ارائه نرم‌افزارهای برنامه‌نویسی قدرتمند و رایگان، جایگاه ویژه‌ای در بازار ایران برای مانیتورینگ صنعتی پیدا کرده‌اند. برای خرید انواع نمایشگرها می‌توانید به بخش اچ ام آی (HMI) در سایت ما مراجعه کنید.

سیستم‌های اسکادا (SCADA) و کنترل متمرکز

اسکادا (Supervisory Control and Data Acquisition) یک معماری کلان نرم‌افزاری و سخت‌افزاری است که برای مانیتورینگ و کنترل فرآیندهای صنعتی در مقیاس وسیع (مانند پالایشگاه‌ها، شبکه‌های توزیع برق و تصفیه‌خانه‌های آب) استفاده می‌شود. برخلاف HMI که معمولاً به یک ماشین خاص متصل است، اسکادا داده‌ها را از ده‌ها PLC در سطح کارخانه جمع‌آوری می‌کند.

یک سیستم SCADA دارای سرورهای پایگاه داده است که اطلاعات تاریخی (Historical Data) را ثبت کرده و امکان رسم گراف‌ها و تحلیل ترندها را فراهم می‌کند. امنیت داده‌ها در این سیستم‌ها بسیار حیاتی است و الگوریتم‌های رمزنگاری پیچیده‌ای با توابع هش مانند $H(x)$ برای جلوگیری از حملات سایبری به زیرساخت‌های صنعتی در آن‌ها پیاده‌سازی می‌شود.

ویژگی‌های ضروری در یک پنل مانیتورینگ صنعتی

یک HMI صنعتی با تبلت‌ها و نمایشگرهای تجاری تفاوت‌های بنیادین دارد. محیط کارخانجات پر از گرد و غبار، رطوبت، لرزش و نویزهای الکترومغناطیسی شدید است. تجهیزات مانیتورینگ باید استاندارد IP (Ingress Protection) بالایی در پنل جلویی خود داشته باشند (مانند IP65).

سوالات متداول

۷. تفاوت اصلی سافت استارتر با اینورتر (VFD) در چیست و کدام را انتخاب کنیم؟

سافت استارتر تنها برای لحظه استارت و استاپ نرم موتور کاربرد دارد و ولتاژ را تغییر می‌دهد، بنابراین موتور پس از راه‌اندازی فقط با سرعت نامی شبکه کار می‌کند و نمی‌توان دور آن را کم و زیاد کرد. اما اینورتر با تغییر همزمان فرکانس و ولتاژ، علاوه بر استارت نرم، امکان کنترل دقیق سرعت و گشتاور موتور را در حین کار فراهم می‌کند. اگر فقط هدف حذف شوک راه‌اندازی است، سافت استارتر اقتصادی‌تر است.

۸. آیا می‌توانیم یک پنل HMI را بدون داشتن PLC برنامه‌نویسی کرده و استفاده کنیم؟

بله، HMIها دارای پردازنده و حافظه مستقل هستند و می‌توانند از طریق پورت‌های شبکه خود مستقیماً با تجهیزاتی مانند اینورترها، درایوهای سروو، کنترلرهای دما و حتی سنسورهای شبکه‌پذیر (از طریق مدباس) ارتباط برقرار کنند. در این حالت HMI به عنوان Master شبکه عمل کرده و نیازی به حضور PLC به عنوان واسطه نیست.

واژه نامه تخصصی برق صنعتی در سیستم‌های ارتینگ و حفاظت در برابر صاعقه

ایمنی تجهیزات و مهم‌تر از آن، ایمنی جان پرسنل در محیط‌های صنعتی در گرو اجرای صحیح سیستم‌های زمین یا ارتینگ (Earthing) است. بدون یک مسیر ایمن برای تخلیه جریان‌های نشتی یا صاعقه، بدنه فلزی دستگاه‌ها می‌تواند به شدت برق‌دار شده و خطرات جبران‌ناپذیری ایجاد کند. در این بخش از واژه نامه تخصصی برق صنعتی، مفاهیم کلیدی حفاظت الکتریکی را بررسی می‌کنیم.

اجرای یک سیستم ارت استاندارد نیازمند محاسبات دقیق مقاومت خاک و انتخاب الکترودهای مناسب است. مقاومت شبکه زمین باید در کمترین حد ممکن (معمولاً زیر $2\Omega$ برای تجهیزات حساس) نگه داشته شود تا جریان خطا بتواند به سرعت به زمین منتقل شده و تجهیزات حفاظتی مدار را قطع کنند. برای تهیه تجهیزات ایمنی تابلوها، از بخش برق صنعتی سایت ما دیدن فرمایید.

انواع سیستم‌های ارتینگ (TN, TT, IT) و کاربرد آن‌ها

استانداردهای بین‌المللی مانند IEC، شبکه‌های توزیع برق را بر اساس نحوه اتصال نقطه صفر ترانسفورماتور (نوترال) به زمین و نحوه اتصال بدنه تجهیزات به زمین دسته‌بندی می‌کنند. در سیستم TN، نقطه صفر ستاره ترانس مستقیماً به زمین متصل است و بدنه تجهیزات از طریق یک هادی حفاظتی (PE) به این نقطه وصل می‌شوند. این سیستم رایج‌ترین روش در شبکه‌های شهری و صنعتی است.

سیستم‌های TN خود به سه دسته TN-C (هادی نول و ارت مشترک)، TN-S (هادی نول و ارت کاملاً مجزا) و TN-C-S تقسیم می‌شوند. در محیط‌های ایزوله مانند اتاق‌های عمل بیمارستان‌ها یا معادن که قطع برق به دلیل اولین اتصالی خطرات بیشتری دارد، از سیستم IT استفاده می‌شود که در آن ترانسفورماتور از زمین ایزوله است یا با یک امپدانس بزرگ ($Z$) به زمین وصل می‌شود تا جریان نشتی اولیه بسیار ناچیز باشد (Id≈0I_d \approx 0Id​≈0).

سرج ارسترها (SPD) و حفاظت در برابر اضافه‌ولتاژهای گذرا

صاعقه یا سوئیچینگ بارهای سلفی بزرگ در شبکه برق، می‌تواند پالس‌های ولتاژ بسیار شدیدی (Surge) ایجاد کند که در کسری از میکروثانیه به هزاران ولت می‌رسند. این اضافه‌ولتاژهای گذرا به راحتی عایق سیم‌پیچ الکتروموتورها و قطعات حساس الکترونیکی در درایوها و PLCها را از بین می‌برند. سرج ارسترها (Surge Protective Devices) تجهیزاتی هستند که برای مهار این پالس‌ها طراحی شده‌اند.

ارسترها معمولاً دارای قطعاتی مانند وریستورهای اکسید فلزی (MOV) هستند که در ولتاژ نامی شبکه، مقاومت بسیار بالایی دارند (عایق هستند)، اما به محض افزایش ولتاژ از یک حد آستانه (مثلاً Uc=275VU_c = 275VUc​=275V)، مقاومت آن‌ها به شدت افت کرده و جریان موج را به شبکه ارت تخلیه می‌کنند. با استفاده از ارسترهای برند هیوندای (HYUNDAI) می‌توانید ایمنی تابلوهای کنترل خود را تضمین کنید.

مقاومت ویژه خاک و ولتاژ گام (Step Voltage)

طراحی شبکه ارتینگ نیازمند شناخت پارامترهای خاک است. مقاومت ویژه خاک ($\rho$) بر حسب اهم-متر اندازه‌گیری می‌شود و بستگی به رطوبت، دما و ترکیبات شیمیایی زمین دارد. برای محاسبه مقاومت یک الکترود میله‌ای ساده در زمین، از رابطه تقریبی R=ρ2πLln⁡(4Ld)R = \frac{\rho}{2 \pi L} \ln(\frac{4L}{d})R=2πLρ​ln(d4L​) استفاده می‌شود که در آن $L$ طول میله و $d$ قطر آن است.

در هنگام تخلیه جریان صاعقه یا خطای فاز به زمین، پتانسیل سطح زمین در اطراف الکترود به شکل یک قیف ولتاژی توزیع می‌شود. اختلاف پتانسیل بین دو پای یک انسان که در این منطقه ایستاده است را ولتاژ گام (Step Voltage) می‌نامند. طراحی مش‌های ارتینگ در پست‌های برق باید به گونه‌ای باشد که این ولتاژ از حد تحمل بدن انسان فراتر نرود.

واژه نامه تخصصی اتوماسیون صنعتی در سروو موتورها و کنترل حرکت

در خطوط تولید مدرن مانند دستگاه‌های بسته‌بندی سرعت بالا، ماشین‌های CNC، رباتیک و دستگاه‌های چاپ، دقت میلی‌متری و سرعت پاسخ‌گویی حرف اول را می‌زند. الکتروموتورهای معمولی و حتی اینورترها قادر به تامین این سطح از دقت نیستند. این فصل از واژه نامه تخصصی اتوماسیون صنعتی به تجهیزات کنترل حرکت (Motion Control) اختصاص دارد.

سیستم‌های سروو با بهره‌گیری از فیدبک‌های دقیق و پردازنده‌های قدرتمند، موقعیت، سرعت و گشتاور را در کسری از میلی‌ثانیه کنترل می‌کنند. برای راه‌اندازی این سیستم‌های پیشرفته، پیشنهاد می‌کنیم از محصولات دسته اتوماسیون صنعتی در سایت ماکان کنترل استفاده نمایید.

سروو موتور (Servo Motor) چیست و چه تفاوتی با موتور معمولی دارد؟

سروو موتور یک الکتروموتور (معمولاً سنکرون مغناطیس دائم یا PMSM) است که در انتهای شفت آن یک سنسور موقعیت (انکودر یا ریزالور) نصب شده است. بدنه این موتورها کشیده و روتور آن‌ها بسیار لاغر طراحی می‌شود تا اینرسی (لختی دورانی) به حداقل برسد. لختی پایین باعث می‌شود موتور بتواند در یک چشم به هم زدن شتاب گرفته و متوقف شود.

در یک سیستم کنترل حلقه بسته (Closed-loop)، انکودر به طور پیوسته موقعیت واقعی روتور ($PV$) را به درایو ارسال می‌کند. درایو این مقدار را با موقعیت مطلوب ($SP$) مقایسه کرده و خطای سیستم را با رابطه $e(t)=SP-PV$ محاسبه می‌کند. سپس با اعمال الگوریتم‌های پیشرفته PID، جریان تزریقی به موتور را اصلاح می‌کند تا خطا به صفر برسد.

سروو درایو (Servo Drive) و مچینگ اینرسی

سروو درایو مغز متفکر سیستم کنترل حرکت است که دستورات پالس، شبکه یا آنالوگ را از PLC دریافت کرده و موتور را هدایت می‌کند. یکی از مهم‌ترین پارامترها در راه‌اندازی سروو سیستم‌ها، تطبیق اینرسی بار با اینرسی موتور (Inertia Matching) است. اگر اینرسی بار متصل به شفت بسیار بزرگتر از اینرسی موتور باشد، سیستم ناپایدار شده و به اصطلاح لرزش یا Hunting پیدا می‌کند.

به عنوان یک قانون سرانگشتی در طراحی مکانیکی، نسبت اینرسی بار به اینرسی موتور نباید از یک حد مجاز فراتر رود (Jload≤10×JmotorJ_{load} \le 10 \times J_{motor}Jload​≤10×Jmotor​). برای بارهای سنگین، استفاده از گیربکس‌های خورشیدی (Planetary Gearbox) با لقی (Backlash) بسیار کم الزامی است، زیرا گیربکس اینرسی بازتابی بار به موتور را با نسبت مجذور تبدیل سرعت کاهش می‌دهد (Jreflected=Jloadi2J_{reflected} = \frac{J_{load}}{i^2}Jreflected​=i2Jload​​).

انکودرهای مطلق (Absolute) در برابر افزایشی (Incremental)

دقت یک سروو موتور مستقیماً به رزولوشن انکودر آن بستگی دارد. انکودرهای افزایشی با چرخش شفت، پالس‌هایی تولید می‌کنند که درایو با شمارش آن‌ها موقعیت را می‌فهمد. مشکل این انکودرها این است که با قطع برق، موقعیت فعلی درایو گم می‌شود و ماشین باید در هر بار راه‌اندازی مجدد، فرآیند رفرنس‌گیری (Homing) را انجام دهد تا به نقطه صفر بازگردد.

اما در ماشین‌آلات حساس از انکودرهای مطلق استفاده می‌شود. این انکودرها در هر زاویه از چرخش، یک کد دیجیتال منحصر‌به‌فرد تولید می‌کنند. حتی اگر در زمان قطعی برق شفت موتور چرخانده شود، به محض اتصال مجدد تغذیه، درایو موقعیت دقیق را می‌شناسد. سروو موتورهای برند دلتا (DELTA) با پشتیبانی از انکودرهای مطلق با رزولوشن بالای ۲۰ بیت (بیش از یک میلیون پالس در هر دور)، انتخابی ایده‌آل برای کاربردهای دقیق هستند.

سوالات متداول

۹. چرا با وجود داشتن کلید محافظ جان (RCCB)، باز هم به سیستم ارتینگ در ساختمان‌ها و سوله‌های صنعتی نیاز داریم؟

کلید محافظ جان و سیستم ارت مکمل یکدیگر هستند. اگر بدنه فلزی یک دستگاه به دلیل اتصالی برق‌دار شود و سیستم ارت وجود نداشته باشد، محافظ جان عمل نمی‌کند تا زمانی که یک انسان به بدنه دست زده و جریان نشتی از بدن او به زمین عبور کند (که بسیار خطرناک است). اما اگر بدنه ارت شده باشد، به محض اتصالی، جریان نشتی مستقیماً به ارت رفته و کلید محافظ جان بلافاصله و قبل از تماس انسان مدار را قطع می‌کند.

۱۰. آیا می‌توان به جای سروو موتور از استپر موتور (Stepper Motor) برای کنترل موقعیت استفاده کرد؟

استپر موتورها برای کاربردهای کنترل موقعیت با سرعت و دقت پایین‌تر و بدون نیاز به فیدبک (حلقه باز) گزینه‌ای اقتصادی هستند. اما از آنجا که استپر موتورها معمولاً فاقد انکودر هستند، در صورت بروز گیر مکانیکی ممکن است پالس‌ها را از دست بدهند (Step Loss) و موقعیت اشتباه شود. برای سرعت‌های بالا، بارهای متغیر و دقت‌های میکرومتری، سروو موتور با سیستم کنترل حلقه بسته (Closed-loop) الزامی است.

واژه نامه تخصصی برق صنعتی در سنسورهای پیشرفته و بینایی ماشین

با حرکت صنایع به سمت انقلاب صنعتی چهارم (Industry 4.0)، نیاز به جمع‌آوری داده‌های دقیق و لحظه‌ای از خطوط تولید به شدت افزایش یافته است. سنسورهای سنتی تنها توانایی تشخیص حضور یا عدم حضور یک جسم را داشتند، اما در اتوماسیون مدرن، ما نیازمند تجهیزاتی هستیم که بتوانند کیفیت، ابعاد، رنگ و حتی کدهای محصول را با سرعت بالا پردازش کنند.

در این بخش از واژه نامه تخصصی برق صنعتی، به بررسی فناوری‌های نوین در حسگرها می‌پردازیم. برای پیاده‌سازی این سیستم‌های هوشمند، می‌توانید از تجهیزات موجود در بخش اتوماسیون صنعتی وب‌سایت ماکان کنترل بهره ببرید.

سیستم‌های بینایی ماشین (Machine Vision) و پردازش تصویر

بینایی ماشین ترکیبی از دوربین‌های صنعتی با سرعت بالا، نورپردازی تخصصی و نرم‌افزارهای پردازش تصویر است. این سیستم‌ها به عنوان چشم‌های هوشمند خط تولید عمل می‌کنند و می‌توانند وظایفی مانند کنترل کیفیت سطح، خواندن کدهای دوبعدی، تشخیص الگو (Pattern Matching) و اندازه‌گیری ابعاد قطعات را در کسری از ثانیه انجام دهند.

دقت یک سیستم بینایی ماشین (رزولوشن مکانی) به میدان دید (FOV) و تعداد پیکسل‌های سنسور دوربین بستگی دارد و با فرمول R=FOVPixelsR = \frac{FOV}{Pixels}R=PixelsFOV​ محاسبه می‌شود. دوربین‌های صنعتی با استفاده از پردازنده‌های قدرتمند تعبیه شده، تصاویری با نویز بسیار پایین تولید کرده و نتایج بازرسی را از طریق پروتکل‌های اترنت صنعتی مستقیماً به سیستم‌های کنترلی نظیر محصولات زیمنس (SIEMENS) ارسال می‌کنند.

سنسورهای لیزری و آلتراسونیک (Ultrasonic) جهت فاصله‌یابی دقیق

در کاربردهایی که نیاز به اندازه‌گیری پیوسته فاصله یا سطح مواد داخل مخازن داریم، سنسورهای دیجیتال معمولی پاسخگو نیستند. سنسورهای آلتراسونیک با انتشار امواج صوتی با فرکانس بالا (خارج از محدوده شنوایی انسان) و دریافت پژواک آن‌ها، فاصله را با دقت میلی‌متری محاسبه می‌کنند. رابطه اصلی در این سنسورها بر اساس سرعت صوت در هوا ($v\approx 343m/s$) و زمان رفت و برگشت موج ($t$) به صورت d=v×t2d = \frac{v \times t}{2}d=2v×t​ بیان می‌شود.

در مقابل، سنسورهای لیزری با استفاده از تکنولوژی Time of Flight (ToF) پالس‌های نوری را ارسال کرده و زمان بازگشت آن‌ها را می‌سنجند. سنسورهای لیزری در محیط‌های پر گرد و غبار یا برای فواصل بسیار طولانی (حتی تا صدها متر) عملکرد بهتری نسبت به مدل‌های آلتراسونیک دارند و تحت تاثیر نویزهای صوتی محیط قرار نمی‌گیرند.

سیستم‌های شناسایی فرکانس رادیویی (RFID) در صنعت

ردیابی قطعات در طول خط تولید (Traceability) یکی از الزامات استانداردهای مدیریت کیفیت است. تکنولوژی RFID با استفاده از تگ‌های الکترونیکی و آنتن‌های قرائت‌گر، امکان ذخیره و بازیابی اطلاعات محصول را بدون نیاز به دید مستقیم فراهم می‌کند.

تگ‌های RFID معمولاً به صورت پسیو (بدون باتری) طراحی می‌شوند و انرژی لازم برای ارسال داده را از امواج الکترومغناطیسی تولید شده توسط قرائت‌گر دریافت می‌کنند. فرکانس کاری این سیستم‌ها معمولاً در باندهای LF، HF یا UHF است که بر اساس رابطه طول موج و فرکانس (λ=cf\lambda = \frac{c}{f}λ=fc​)، برد خواندن آن‌ها تعیین می‌گردد. این سیستم‌ها جایگزین بسیار مقاومی برای بارکدهای کاغذی در محیط‌های خشن صنعتی محسوب می‌شوند.

واژه نامه تخصصی اتوماسیون صنعتی در الکتروپنوماتیک

سیستم‌های پنوماتیک با استفاده از هوای فشرده، نیروی مکانیکی لازم برای حرکت جک‌ها و اکچویتورها را تامین می‌کنند. ترکیب این نیروی مکانیکی ارزان و تمیز با هوشمندی کنترلرهای الکترونیکی، شاخه‌ای به نام الکتروپنوماتیک را به وجود آورده است. این فصل از واژه نامه تخصصی اتوماسیون صنعتی به بررسی تجهیزاتی می‌پردازد که پل ارتباطی بین سیگنال‌های الکتریکی و عملگرهای بادی هستند.

برای کنترل دقیق این تجهیزات، استفاده از پردازنده‌های منطقی ضروری است. شما می‌توانید انواع کنترلرهای مناسب را در دسته‌بندی پی ال سی PLC وب‌سایت ما مشاهده و بررسی نمایید.

شیرهای برقی (Solenoid Valves) و عملکرد آن‌ها

شیر برقی پنوماتیک وظیفه قطع، وصل یا تغییر مسیر جریان هوای فشرده را بر عهده دارد. در قلب این تجهیز، یک بوبین (سیم‌پیچ) الکترومغناطیسی قرار دارد که با اعمال ولتاژ (معمولاً ۲۴ ولت DC یا ۲۲۰ ولت AC)، میدان مغناطیسی تولید کرده و یک هسته متحرک (اسپول) را جابجا می‌کند. این جابجایی باعث باز یا بسته شدن پورت‌های هوایی می‌شود.

نیروی مکانیکی تولید شده توسط یک جک پنوماتیک تابعی از فشار هوای شبکه ($P$) و مساحت سطح مقطع پیستون ($A$) است که با رابطه $F=P\times A$ محاسبه می‌گردد. شیرهای برقی معمولاً با اعدادی مانند 5/2 یا 3/2 نام‌گذاری می‌شوند که عدد اول نشان‌دهنده تعداد پورت‌های ورودی/خروجی و عدد دوم نشان‌دهنده تعداد وضعیت‌های سوئیچینگ شیر است.

شیرهای پروپشنال (Proportional Valves) و کنترل پیوسته

شیرهای برقی معمولی تنها دو حالت کاملاً باز یا کاملاً بسته (On/Off) دارند و نمی‌توانند فشار یا دبی هوا را به صورت تدریجی تنظیم کنند. در کاربردهای حساس مانند کنترل کشش (Tension Control) در دستگاه‌های رول‌بازکن یا کنترل دقیق نیروی پرس، از شیرهای پروپشنال یا تناسبی استفاده می‌شود.

این شیرها سیگنال‌های آنالوگ (مانند $0-10V$ یا $4-20mA$) را از خروجی‌های آنالوگ PLC دریافت کرده و به همان نسبت، سطح مقطع عبور هوا را تغییر می‌دهند. این کنترل دقیق به سیستم اجازه می‌دهد تا پروفیل‌های حرکتی نرم و بدون ضربه ایجاد کند. استفاده از برندهای باکیفیتی مانند ال اس (LS) برای تامین سیگنال‌های کنترلی دقیق این شیرها بسیار متداول است.

آماده‌سازی هوای فشرده (واحد مراقبت FRL)

تجهیزات الکتروپنوماتیک به شدت در برابر رطوبت، گرد و غبار و ذرات معلق حساس هستند. ورود این ناخالصی‌ها به داخل شیرهای برقی باعث گیرپاژ کردن اسپول‌ها و سوختن بوبین‌ها می‌شود. به همین دلیل، قبل از ورود هوا به سیستم کنترلی، باید از واحد مراقبت (FRL) استفاده شود.

واحد مراقبت شامل سه بخش اصلی است: فیلتر (Filter) برای جذب ذرات جامد و قطرات آب، رگولاتور (Regulator) برای تنظیم و تثبیت فشار هوا در یک مقدار مشخص، و روغن‌زن (Lubricator) برای تزریق ذرات میکروسکوپی روغن به جریان هوا جهت روان‌کاری اورینگ‌ها و قطعات متحرک داخل جک‌ها و شیرها.

سوالات متداول

۱۱. برای تشخیص اجسام شفاف مانند بطری‌های شیشه‌ای یا پلاستیکی، سنسور نوری بهتر است یا آلتراسونیک؟

سنسورهای نوری معمولی (فوتوالکتریک) معمولاً نور را از اجسام شفاف عبور می‌دهند و در تشخیص آن‌ها دچار خطا می‌شوند، مگر اینکه از سنسورهای نوری تخصصی با فیلترهای پلاریزه استفاده شود. اما سنسورهای آلتراسونیک بر اساس امواج صوتی کار می‌کنند و شفافیت جسم هیچ تاثیری در بازگشت صدای آن‌ها ندارد. بنابراین برای اجسام کاملاً شفاف، سنسور آلتراسونیک گزینه‌ای بسیار مطمئن‌تر است.

۱۲. چرا با وجود سروو موتورها و سیستم‌های حرکت خطی الکتریکی (بال اسکرو)، هنوز از جک‌های پنوماتیک در صنعت استفاده می‌شود؟

جک‌های پنوماتیک ساختاری بسیار ساده، ارزان‌قیمت و مقاوم در برابر شرایط سخت محیطی (رطوبت و دما) دارند. سرعت عمل جک‌های بادی در رفت و برگشت‌های سریع (مانند سیستم‌های پرتاب یا جداسازی قطعات در نوار نقاله) بسیار بالا است و نیازی به برنامه‌نویسی پیچیده ندارند. با این حال، اگر دقت توقف در نقاط مختلف کورس حرکتی یا کنترل گشتاور مد نظر باشد، سروو موتورها و اکچویتورهای الکتریکی جایگزین بی‌رقیبی خواهند بود.

واژه نامه تخصصی اتوماسیون صنعتی در رباتیک و سینماتیک

ربات‌های صنعتی نماد بارز اتوماسیون پیشرفته در کارخانجات مدرن هستند. از جوشکاری بدنه‌های خودرو گرفته تا مونتاژ قطعات ظریف الکترونیکی، ربات‌ها با دقت و سرعت بی‌نظیر خود، بهره‌وری تولید را دگرگون کرده‌اند. در این فصل از واژه نامه تخصصی اتوماسیون صنعتی، به تشریح مفاهیم پایه رباتیک، درجات آزادی و انواع ساختارهای مکانیکی ربات‌ها می‌پردازیم.

برای همگام‌سازی و کنترل دقیق ربات‌ها با سایر بخش‌های خط تولید، نیازمند کنترلرهای قدرتمندی هستیم که می‌توانید آن‌ها را در بخش اتوماسیون صنعتی سایت ماکان کنترل بررسی و تهیه نمایید.

درجات آزادی (Degrees of Freedom) و انواع ربات‌های صنعتی

تعداد مفاصل متحرک مستقل یک ربات، درجات آزادی (DoF) آن را تعیین می‌کند. یک ربات برای رسیدن به هر نقطه و زاویه دلخواه در فضای سه‌بعدی، حداقل به ۶ درجه آزادی نیاز دارد (سه درجه برای موقعیت $X,Y,Z$ و سه درجه برای جهت‌گیری Roll, Pitch, Yaw). ربات‌ها بر اساس ساختار سینماتیکی خود به دسته‌های مختلفی تقسیم می‌شوند:

• ربات‌های مفصلی (Articulated): رایج‌ترین نوع ربات در صنعت که بازوهای آن‌ها مشابه دست انسان از مفاصل دورانی تشکیل شده است.
• ربات‌های اسکارا (SCARA): این ربات‌ها در محورهای افقی انعطاف‌پذیر و در محور عمودی صلب هستند و برای عملیات مونتاژ سریع (Pick and Place) بسیار کاربرد دارند.
• ربات‌های دلتا (Delta): دارای ساختار موازی و شبیه به عنکبوت هستند. به دلیل وزن بسیار کم بازوهای متحرک، سرعت فوق‌العاده بالایی در بسته‌بندی مواد غذایی و دارویی دارند.

سینماتیک مستقیم (Forward) و معکوس (Inverse)

برای کنترل یک بازوی رباتیک، کنترلر باید بتواند رابطه بین زوایای مفاصل و موقعیت نهایی ابزار (End-Effector) را محاسبه کند. در سینماتیک مستقیم، با داشتن زاویه هر مفصل (θ1,θ2,…\theta_1, \theta_2, \dotsθ1​,θ2​,…)، مختصات فضایی ابزار محاسبه می‌شود. این محاسبات معمولاً با استفاده از ماتریس‌های انتقال همگن (پارامترهای دناویت-هارتنبرگ) انجام می‌گیرد و خروجی آن به شکل ماتریس $T$ به دست می‌آید:

T=A1×A2×⋯×AnT = A_1 \times A_2 \times \dots \times A_nT=A1​×A2​×⋯×An​

اما در سینماتیک معکوس که فرآیند بسیار پیچیده‌تری است، کنترلر مختصات هدف ($X,Y,Z$) را دریافت کرده و باید زوایای مورد نیاز برای هر مفصل را محاسبه کند تا ربات دقیقاً در آن نقطه قرار گیرد. فاصله مستقیم بین دو نقطه در فضای کاری ربات (فاصله اقلیدسی) با رابطه پایه زیر محاسبه می‌شود:

d=(X2−X1)2+(Y2−Y1)2+(Z2−Z1)2d = \sqrt{(X_2 – X_1)^2 + (Y_2 – Y_1)^2 + (Z_2 – Z_1)^2}d=(X2​−X1​)2+(Y2​−Y1​)2+(Z2​−Z1​)2​

برای برنامه‌نویسی مسیرهای حرکتی در سیستم‌های بینایی و رباتیک، گاهی از اسکریپت‌های پایتون در کنار کنترلرهای صنعتی استفاده می‌شود:

# محاسبه فاصله اقلیدسی برای حرکت ربات به نقطه جدید
import math

def calculate_distance(x1, y1, z1, x2, y2, z2):
    distance = math.sqrt((x2 - x1)**2 + (y2 - y1)**2 + (z2 - z1)**2)
    return round(distance, 3)

# محاسبه فاصله از نقطه مبدا به نقطه هدف
print("Distance to target:", calculate_distance(10.5, 5.0, 0.0, 25.0, 15.2, 10.0), "mm")

مفهوم TCP (Tool Center Point)

نقطه مرکزی ابزار یا TCP، مهم‌ترین نقطه مرجع در برنامه‌نویسی ربات است. ربات‌ها ذاتاً موقعیت فلنج انتهایی خود را می‌شناسند، اما وقتی ابزاری (مانند انبر جوشکاری یا گیره پنوماتیک) به ربات متصل می‌شود، مختصات نقطه درگیری ابزار با قطعه کار تغییر می‌کند. با تعریف دقیق TCP در تنظیمات کنترلر، تمام محاسبات دورانی و خطی ربات بر اساس نوک ابزار تنظیم می‌شود. محصولات زیمنس (SIEMENS) در حوزه کنترل حرکت، امکانات گسترده‌ای برای تعریف سیستم‌های مختصات و TCP ارائه می‌دهند.

واژه نامه تخصصی برق صنعتی در سیستم‌های ایمنی ماشین‌آلات (Machine Safety)

حفاظت از جان اپراتورها در برابر خطرات مکانیکی و الکتریکی ماشین‌آلات صنعتی، اولویت مطلق هر پروژه اتوماسیون است. سیستم‌های ایمنی مدرن به گونه‌ای طراحی می‌شوند که حتی در صورت بروز خرابی در خود سیستم، دستگاه به یک حالت امن (Fail-Safe) برود. در این فصل از واژه نامه تخصصی برق صنعتی، استانداردهای ایمنی و تجهیزات حفاظتی را بررسی می‌کنیم.

اجرای این پروتکل‌ها نیازمند تجهیزات سخت‌افزاری تایید شده است. برای ارتقای سطح ایمنی تابلوهای خود، از بخش برق صنعتی دیدن فرمایید.

سطح یکپارچگی ایمنی (SIL) و سطح عملکرد (PL)

برای ارزیابی میزان قابلیت اطمینان یک سیستم ایمنی، از دو استاندارد بین‌المللی استفاده می‌شود: استاندارد IEC 61508 که پارامتر SIL (Safety Integrity Level) را از سطح ۱ تا ۴ تعریف می‌کند، و استاندارد ISO 13849-1 که پارامتر PL (Performance Level) را از a تا e دسته‌بندی می‌نماید. هرچه ریسک خطر ماشین بالاتر باشد، به سطح SIL یا PL بالاتری نیاز است.

یکی از محاسبات کلیدی در تعیین سطح ایمنی، احتمال خرابی سیستم در زمان تقاضا (PFD) است. برای یک سیستم با نرخ خرابی $\lambda$ و بازه زمانی تست T1T_1T1​، مقدار میانگین احتمال خرابی به صورت تقریبی با رابطه PFDavg=λ×T12PFD_{avg} = \lambda \times \frac{T_1}{2}PFDavg​=λ×2T1​​ محاسبه می‌شود.

رله‌های ایمنی (Safety Relays) و Safety PLC

رله‌های ایمنی تجهیزاتی هستند که برای پردازش سیگنال‌های توقف اضطراری (E-Stop) یا پرده‌های نوری طراحی شده‌اند. این رله‌ها بر خلاف رله‌های معمولی، دارای کنتاکت‌های هدایت‌شونده اجباری (Force-Guided Contacts) و مدارهای افزونه (Redundant) هستند؛ یعنی در صورت خال‌زدن یا جوش‌خوردن یک کنتاکت، مسیر دوم همچنان می‌تواند مدار را قطع کند.

در سیستم‌های بزرگ و پیچیده، به جای استفاده از ده‌ها رله ایمنی، از Safety PLC استفاده می‌شود. این پی ال سی‌ها دارای دو پردازنده موازی هستند که به طور مداوم نتایج یکدیگر را مقایسه می‌کنند و در صورت بروز کوچکترین مغایرت، خروجی‌ها را قطع می‌کنند. برای آشنایی با این کنترلرها، می‌توانید دسته‌بندی پی ال سی PLC را در وب‌سایت ما بررسی کنید. تجهیزات ایمنی برند اشنایدر الکتریک (SCHNEIDER) نیز از پیشگامان این عرصه در صنعت هستند.

پرده‌های نوری (Light Curtains) و اسکنرهای لیزری

برای محافظت از دست یا بدن اپراتور در هنگام کار با دستگاه‌هایی مانند پرس‌ها یا ربات‌ها، از سنسورهای ایمنی غیرتماسی استفاده می‌شود. پرده نوری ایمنی از یک فرستنده و یک گیرنده تشکیل شده که شبکه‌ای متراکم از پرتوهای مادون قرمز را ایجاد می‌کنند. با قطع شدن حتی یکی از این پرتوها، سیگنال توقف در کمتر از ۲۰ میلی‌ثانیه صادر می‌شود. فاصله نصب پرده نوری از منطقه خطر باید بر اساس سرعت نزدیک شدن انسان ($S$) و زمان توقف کامل ماشین ($t$) با رابطه $D=S\times t+C$ محاسبه شود تا از توقف ماشین قبل از رسیدن دست اپراتور به منطقه خطر اطمینان حاصل گردد.

سوالات متداول

۱۳. تفاوت اصلی بین یک PLC معمولی و یک Safety PLC چیست؟

یک PLC معمولی برای کنترل فرآیند تولید طراحی شده است و در صورت خرابی پردازنده یا سوختن کارت خروجی، ممکن است خروجی به صورت ناخواسته فعال بماند که بسیار خطرناک است. اما Safety PLC دارای معماری افزونه (Redundancy)، پردازنده‌های دوگانه یا سه‌گانه و مدارهای تست داخلی مداوم (Diagnostics) است. اگر در یک Safety PLC هرگونه خطای سخت‌افزاری رخ دهد، سیستم بلافاصله خروجی‌ها را قطع کرده و ماشین را در حالت امن متوقف می‌کند.

۱۴. چرا در خطوط مونتاژ بردهای الکترونیکی، ربات اسکارا (SCARA) بر ربات مفصلی ۶ محوره ترجیح داده می‌شود؟

ربات‌های اسکارا تنها دارای ۴ محور هستند و در راستای عمودی (Z) ساختار بسیار صلبی دارند. این طراحی باعث می‌شود تا در عملیات‌هایی که نیاز به فشار عمودی دقیق و جابجایی سریع افقی (مثل قرار دادن قطعات روی بورد) دارند، سرعت فوق‌العاده بالا و دقت تکرارپذیری بهتری نسبت به ربات‌های ۶ محوره ارائه دهند. همچنین هزینه خرید، تعمیرات و پیچیدگی برنامه‌نویسی آن‌ها به مراتب کمتر از ربات‌های مفصلی است.

واژه نامه تخصصی اتوماسیون صنعتی در سیستم‌های مانیتورینگ HMI و SCADA

بدون وجود رابط‌های کاربری گرافیکی و سیستم‌های جمع‌آوری داده، تعامل انسان با ماشین‌آلات پیچیده صنعتی عملاً غیرممکن خواهد بود. تجهیزات مانیتورینگ به اپراتورها و مدیران تولید اجازه می‌دهند تا فرآیندهای پنهان در کدهای برنامه را به شکل بصری مشاهده کنند، آلارم‌ها را مدیریت کرده و دستورات کنترلی را صادر نمایند. در این فصل از واژه نامه تخصصی اتوماسیون صنعتی، به بررسی این تجهیزات حیاتی می‌پردازیم.

برای پیاده‌سازی سیستم‌های مانیتورینگ حرفه‌ای، می‌توانید از نمایشگرها و تجهیزات شبکه موجود در بخش اتوماسیون صنعتی وب‌سایت ماکان کنترل استفاده نمایید.

رابط انسان و ماشین (HMI)

دستگاه HMI (Human-Machine Interface) یک پنل سخت‌افزاری مجهز به صفحه نمایش (معمولاً لمسی) است که مستقیماً روی تابلوی کنترل ماشین نصب می‌شود. HMI از طریق پروتکل‌های ارتباطی (مانند Modbus یا Profinet) به پردازنده اصلی متصل شده و متغیرهای حافظه را می‌خواند یا تغییر می‌دهد. وظایف اصلی HMI شامل نمایش گرافیکی فرآیند (P&ID)، مدیریت دستورالعمل‌های تولید (Recipes)، ثبت رویدادها و آلارم‌ها و تنظیم پارامترهای PID کنترلر است.

برای انتقال پیوسته و بدون وقفه داده‌ها بین HMI و کنترلر، ظرفیت کانال ارتباطی بسیار مهم است. طبق قضیه شانون-هارتلی در نظریه اطلاعات، حداکثر نرخ انتقال داده بدون خطا ($C$ بر حسب بیت بر ثانیه) در یک کانال نویزدار صنعتی با پهنای باند $B$ و نسبت سیگنال به نویز $S/N$ با فرمول زیر محاسبه می‌شود:

C=B×log⁡2(1+SN)C = B \times \log_2\left(1 + \frac{S}{N}\right)C=B×log2​(1+NS​)

استفاده از برندهای معتبری مانند دلتا (DELTA) یا زیمنس (SIEMENS) در انتخاب HMI، تضمین‌کننده پایداری ارتباط و مقاومت پنل در برابر نویزهای محیطی و ضربات فیزیکی است.

سیستم‌های اسکادا (SCADA) و Data Logging

در حالی که HMI برای کنترل محلی یک ماشین کاربرد دارد، سیستم SCADA (Supervisory Control and Data Acquisition) یک معماری نرم‌افزاری کلان برای مانیتورینگ کل یک کارخانه یا تاسیسات وسیع (مانند شبکه‌های توزیع آب یا برق) است. اسکادا داده‌ها را از هزاران سنسور و ده‌ها کنترلر (RTU یا PLC) در سطح فیلد جمع‌آوری کرده و در یک اتاق کنترل مرکزی (Master Station) پردازش می‌کند.

یکی از قابلیت‌های کلیدی اسکادا، Data Logging یا ثبت تاریخی داده‌ها در پایگاه‌های داده (مانند SQL Server) است. این داده‌ها برای تحلیل راندمان کلی تجهیزات (OEE)، پیش‌بینی خرابی‌ها و گزارش‌گیری مدیریتی استفاده می‌شوند.

برای استخراج داده‌ها از تجهیزات صنعتی جهت نمایش در سیستم‌های نرم‌افزاری سفارشی، اغلب از زبان پایتون و کتابخانه‌های پروتکل‌های صنعتی استفاده می‌شود. در اینجا یک نمونه کد ساده برای خواندن رجیسترهای وضعیت از طریق پروتکل Modbus TCP آورده شده است:

# خواندن داده از کنترلر صنعتی برای سیستم مانیتورینگ
from pymodbus.client import ModbusTcpClient

# اتصال به آدرس IP تجهیز
client = ModbusTcpClient('192.168.1.10', port=502)
connection = client.connect()

if connection:
    try:
        # خواندن 5 رجیستر هولدینگ از آدرس 100
        response = client.read_holding_registers(address=100, count=5, slave=1)
        if not response.isError():
            data = response.registers
            print(f"Machine Data Log: {data}")
        else:
            print("Error reading registers from the field device.")
    finally:
        client.close()
else:
    print("Failed to connect to the Industrial Network.")

واژه نامه تخصصی برق صنعتی در کنترل حرکت (Motion Control) و سروو سیستم‌ها

در بسیاری از کاربردهای صنعتی مانند دستگاه‌های CNC، ماشین‌های چاپ، رباتیک و دستگاه‌های بسته‌بندی، استفاده از الکتروموتورهای القایی معمولی همراه با اینورتر پاسخگو نیست. این ماشین‌آلات نیازمند توقف در موقعیت‌های میکرومتری، سرعت‌های بسیار بالا و پاسخ‌دهی دینامیکی فوق‌سریع هستند. این فصل از واژه نامه تخصصی برق صنعتی به تشریح سیستم‌های کنترل حرکت می‌پردازد.

تجهیزات مرتبط با این حوزه را می‌توانید در دسته‌بندی‌های تخصصی پی ال سی PLC (برای کنترلرهای موشن) و تجهیزات درایو در سایت ما بررسی کنید.

سروو موتورها (Servo Motors) و سیستم‌های حلقه بسته

سروو موتورها نوع خاصی از موتورهای الکتریکی (اغلب از نوع سنکرون آهنربای دائم یا PMSM) هستند که به دلیل اینرسی پایین روتور، می‌توانند در کسری از ثانیه شتاب گرفته یا متوقف شوند. تفاوت اصلی یک سروو سیستم با سایر سیستم‌های محرک، در ساختار حلقه بسته (Closed-Loop) آن است. سروو درایو با دریافت مداوم فیدبکِ موقعیت و سرعت از موتور، خطای بین موقعیت مطلوب و موقعیت واقعی را در سه حلقه کنترلی تو در تو (حلقه جریان، حلقه سرعت و حلقه موقعیت) به صفر می‌رساند.

انکودرها (Encoders) و رزولوشن حرکتی

مغز متفکر سیستم فیدبک در کنترل حرکت، انکودر است. انکودر سنسوری است که به انتهای شفت موتور متصل شده و حرکت مکانیکی را به پالس‌های الکتریکی تبدیل می‌کند.

دقت حرکت خطی ایجاد شده توسط یک سروو موتور که به یک بال‌اسکرو (Ball Screw) متصل است، به رزولوشن انکودر ($PPR$ یا پالس بر دور) و گام بال‌اسکرو (PitchP_{itch}Pitch​) بستگی دارد. میزان جابجایی خطی به ازای هر یک پالس تولید شده با فرمول زیر محاسبه می‌شود:

Δx=PitchPPR\Delta x = \frac{P_{itch}}{PPR}Δx=PPRPitch​​

اگر از گیربکس بین موتور و محور خطی استفاده شود، نسبت تبدیل گیربکس ($i$) نیز در مخرج کسر ضرب می‌شود:

Δx=PitchPPR×i\Delta x = \frac{P_{itch}}{PPR \times i}Δx=PPR×iPitch​​

انکودرها به دو دسته اصلی تقسیم می‌شوند:

1. انکودر افزایشی (Incremental Encoder): با هر حرکت شفت، پالس تولید می‌کند اما موقعیت مطلق را نمی‌داند. با قطع برق، موقعیت مکانی از بین می‌رود و ماشین باید فرآیند Homing (بازگشت به نقطه صفر) را انجام دهد.
2. انکودر مطلق (Absolute Encoder): برای هر زاویه از شفت، یک کد دیجیتال منحصر‌به‌فرد (Gray Code یا Binary) تولید می‌کند. حتی با قطع برق و چرخش دستی موتور، موقعیت دقیق حفظ می‌شود که برای بازوهای رباتیک حیاتی است.

استپر موتورها (Stepper Motors) و میکرواستپینگ

استپر موتورها یا موتورهای پله‌ای، گزینه اقتصادی‌تری برای سیستم‌های کنترل حرکت هستند که معمولاً در ساختار حلقه باز (Open-Loop) بدون انکودر استفاده می‌شوند. روتور این موتورها دندانه‌دار است و با هر پالس الکتریکی که به سیم‌پیچ‌های استاتور اعمال می‌شود، موتور به اندازه یک زاویه مشخص (Step Angle) می‌چرخد.

زاویه گام ($\theta$) در یک استپر موتور دوفاز با تعداد دندانه‌های روتور (NrN_rNr​) از رابطه زیر به دست می‌آید:

θ=360∘Nr×2\theta = \frac{360^\circ}{N_r \times 2}θ=Nr​×2360∘​

برای افزایش دقت استپر موتورها و کاهش لرزش آن‌ها، درایورهای استپر از تکنیک Microstepping استفاده می‌کنند که با کنترل متناسب جریان در سیم‌پیچ‌ها، هر پله فیزیکی موتور را به بخش‌های کوچکتری (مثلاً ۱/۱۶ یا ۱/۳۲ پله) تقسیم می‌کند. برندهایی نظیر ال اس (LS) در طراحی سیستم‌های کنترل حرکت، تجهیزات درایو باکیفیتی را برای پشتیبانی از این تکنیک‌ها ارائه می‌دهند.

سوالات متداول

۱۵. تفاوت اصلی بین HMI و سیستم SCADA در یک کارخانه چیست؟

HMI (رابط انسان و ماشین) معمولاً یک پنل سخت‌افزاری محلی است که روی تابلوی برق یک ماشین خاص نصب می‌شود و تنها همان ماشین (یا سلول کاری محدود) را کنترل می‌کند. در مقابل، SCADA یک سیستم نرم‌افزاری جامع است که روی سرورهای کامپیوتری در اتاق کنترل نصب شده و اطلاعات ده‌ها HMI، PLC و سنسور موجود در کل کارخانه را یکپارچه می‌کند تا مدیران بتوانند تصویر کاملی از کل فرآیند تولید و زیرساخت‌ها داشته باشند.

۱۶. چرا در بازوهای رباتیک صنعتی و دستگاه‌های CNC پیشرفته، همیشه از انکودرهای مطلق (Absolute) به جای انکودرهای افزایشی استفاده می‌شود؟

در ربات‌ها و ماشین‌های CNC، از دست دادن موقعیت مکانی می‌تواند منجر به تصادف شدید ابزار با قطعه کار شود. انکودر افزایشی در صورت قطع ناگهانی برق، حافظه موقعیت خود را از دست می‌دهد و هنگام راه‌اندازی مجدد، دستگاه باید با حرکت فیزیکی به سمت سنسورهای محدودکننده (Limit Switches)، نقطه صفر خود را پیدا کند (Homing). این کار در وسط یک عملیات ماشین‌کاری یا داخل فضای بسته غیرممکن یا خطرناک است. انکودر مطلق به دلیل تولید کدهای نوری یا مغناطیسی یکتا برای هر موقعیت، بلافاصله پس از وصل شدن برق، مختصات دقیق بازو را به کنترلر ارسال می‌کند و نیازی به Homing ندارد.

واژه نامه تخصصی اتوماسیون صنعتی در اینترنت اشیاء صنعتی (IIoT)

انقلاب صنعتی چهارم (Industry 4.0) بر پایه اتصال یکپارچه تجهیزات فیزیکی به شبکه‌های دیجیتال بنا شده است. اینترنت اشیاء صنعتی (IIoT) شبکه‌ای از سنسورها، کنترلرها و ماشین‌آلات است که داده‌ها را جمع‌آوری، تبادل و تحلیل می‌کنند تا بهره‌وری به حداکثر برسد. تجهیزات زیرساختی این شبکه‌ها را می‌توانید در بخش اتوماسیون صنعتی وب‌سایت ماکان کنترل مشاهده فرمایید.

پروتکل MQTT و معماری Pub/Sub

در سیستم‌های IIoT، به جای استفاده از پروتکل‌های سنتی با معماری Master/Slave، از پروتکل‌های سبک و سریع مانند MQTT (Message Queuing Telemetry Transport) استفاده می‌شود. این پروتکل بر اساس معماری انتشار/اشتراک (Publish/Subscribe) کار می‌کند. در این مدل، سنسورها داده‌های خود را تحت یک عنوان (Topic) به یک سرور مرکزی به نام Broker ارسال (Publish) می‌کنند و هر دستگاهی که به آن داده نیاز داشته باشد، مشترک (Subscribe) آن عنوان می‌شود.

برای محاسبه میزان بهره‌وری پهنای باند در یک شبکه اینترنت اشیاء صنعتی، می‌توان از رابطه ساده زیر استفاده کرد که در آن $U$ درصد استفاده از شبکه، TpacketT_{packet}Tpacket​ زمان ارسال یک بسته داده و TcycleT_{cycle}Tcycle​ زمان کل چرخه ارتباط است:

U=(TpacketTcycle)×100U = \left( \frac{T_{packet}}{T_{cycle}} \right) \times 100U=(Tcycle​Tpacket​​)×100

برای ارسال داده‌های یک سنسور صنعتی به سرور ابری (Cloud) از طریق پروتکل MQTT، معمولاً از کدهای پایتون در تجهیزات Edge (مانند رزبری‌پای صنعتی) استفاده می‌شود:

# ارسال داده سنسور دما به سرور ابری از طریق پروتکل MQTT
import paho.mqtt.client as mqtt
import time
import random

broker_address = "mqtt.eclipseprojects.io"
client = mqtt.Client("Industrial_Sensor_01")
client.connect(broker_address)

try:
    while True:
        # شبیه سازی خواندن دمای ماشین
        temp = round(random.uniform(45.0, 75.0), 2)
        client.publish("factory/machine1/temperature", temp)
        print(f"Published Temperature: {temp} °C")
        time.sleep(5) # تاخیر ۵ ثانیه ای بین ارسال ها
except KeyboardInterrupt:
    print("Data transmission stopped.")
    client.disconnect()

واژه نامه تخصصی برق صنعتی در هوش مصنوعی و همزاد دیجیتال (Digital Twin)

آینده سیستم‌های کنترل و برق صنعتی با هوش مصنوعی (AI) و یادگیری ماشین (Machine Learning) گره خورده است. در این فصل پایانی، به بررسی مفاهیمی می‌پردازیم که مرز بین سخت‌افزار فیزیکی و نرم‌افزار مجازی را از بین برده‌اند.

همزاد دیجیتال (Digital Twin)

همزاد دیجیتال یک کپی مجازی و کاملاً دقیق از یک ماشین، خط تولید یا کل کارخانه است که به صورت درنگ‌سنج (Real-Time) با مدل فیزیکی خود در ارتباط است. تمامی داده‌های جمع‌آوری شده توسط پی ال سی‌ها (پی ال سی PLC) و سنسورها به این مدل مجازی منتقل می‌شود. مهندسان می‌توانند تغییرات در برنامه‌نویسی یا تنظیمات درایوها را ابتدا روی همزاد دیجیتال تست کنند تا از بروز خسارات در دنیای واقعی جلوگیری شود. برندهایی مانند زیمنس (SIEMENS) و اشنایدر الکتریک (SCHNEIDER) پیشگامان ارائه پلتفرم‌های همزاد دیجیتال هستند.

نگهداری و تعمیرات پیش‌بینانه (Predictive Maintenance)

با استفاده از الگوریتم‌های هوش مصنوعی، سیستم می‌تواند زمان خرابی یک قطعه (مانند بلبرینگ یک موتور القایی) را پیش از وقوع آن پیش‌بینی کند. این کار با تحلیل الگوهای ارتعاش، حرارت و جریان مصرفی موتور انجام می‌شود.

یکی از شاخص‌های مهم در قابلیت اطمینان تجهیزات، میانگین زمان بین خرابی‌ها ($MTBF$) است که با فرمول زیر محاسبه می‌شود:

MTBF=∑UptimeNfailuresMTBF = \frac{\sum Uptime}{N_{failures}}MTBF=Nfailures​∑Uptime​

در این رابطه، صورت کسر مجموع زمان‌های کارکرد بدون خطای ماشین و مخرج کسر (NfailuresN_{failures}Nfailures​) تعداد کل خرابی‌های رخ داده در آن بازه زمانی است. با اجرای سیستم‌های نگهداری پیش‌بینانه، مقدار $MTBF$ به شدت افزایش می‌یابد.

سوالات متداول

۱۷. تفاوت اصلی بین IoT (اینترنت اشیاء) و IIoT (اینترنت اشیاء صنعتی) در چیست؟

در حالی که IoT بیشتر بر کاربردهای خانگی و روزمره (مانند ساعت‌های هوشمند یا ترموستات‌های خانگی) متمرکز است و در آن‌ها از دست رفتن موقتی داده‌ها مشکل بحرانی ایجاد نمی‌کند، IIoT برای محیط‌های خشن صنعتی طراحی شده است. در IIoT امنیت سایبری بسیار بالا، تاخیر بسیار پایین (Low Latency) و قابلیت اطمینان ۱۰۰ درصدی الزامی است؛ زیرا هرگونه اختلال در شبکه می‌تواند منجر به توقف خط تولید یا خطرات جانی شود.

۱۸. چگونه تکنولوژی همزاد دیجیتال (Digital Twin) هزینه‌های راه‌اندازی (Commissioning) را کاهش می‌دهد؟

در روش‌های سنتی، برنامه‌نویس باید کد خود را روی دستگاه فیزیکی نصب شده در کارخانه تست می‌کرد که ممکن بود روزها زمان ببرد و در صورت خطای برنامه‌نویسی، باعث برخورد مکانیکی شود. با همزاد دیجیتال (Virtual Commissioning)، برنامه‌نویس می‌تواند هفته‌ها قبل از ساخت فیزیکی دستگاه، کدهای PLC و حرکت سروو موتورها را روی مدل مجازی سه‌بعدی تست و دیباگ کند. این کار زمان راه‌اندازی در محل کارخانه را تا ۷۰ درصد کاهش می‌دهد.
