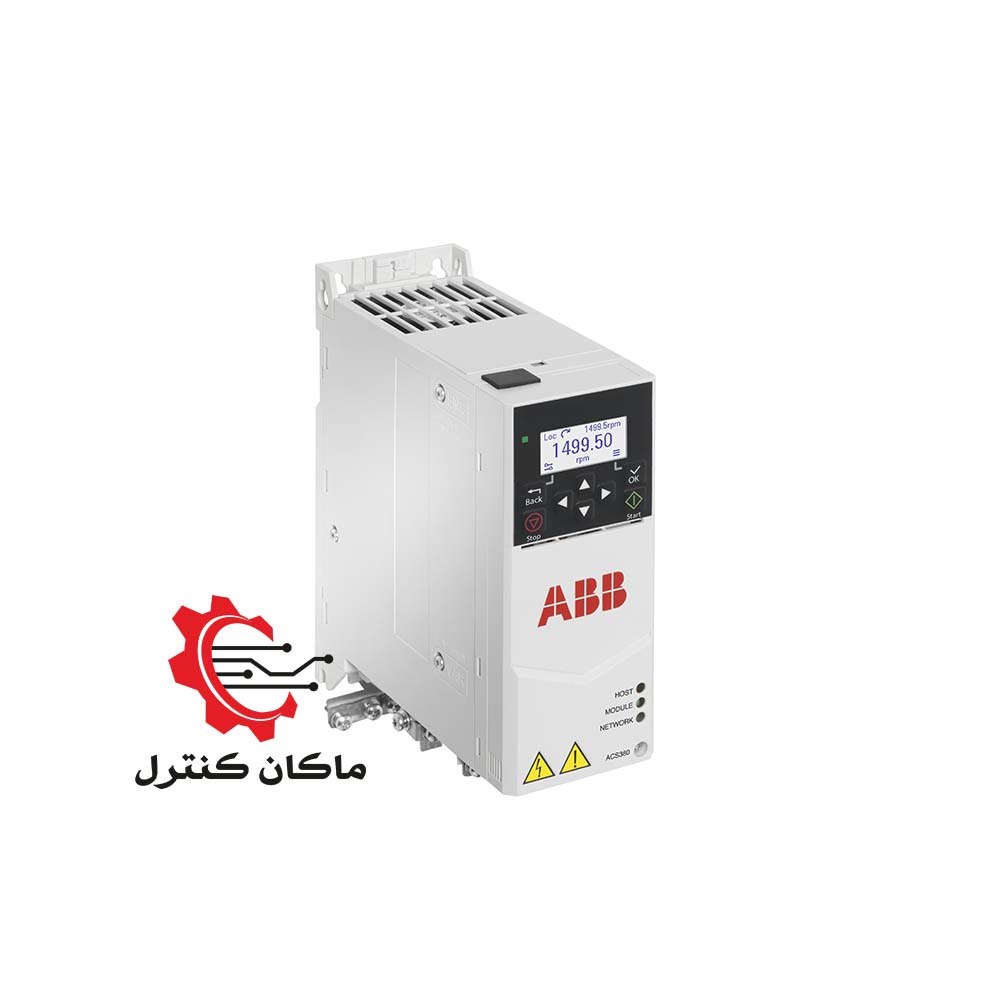

اینورتر ABB  تکفاز 220 ولت ACS380، یک درایو کنترل دور موتور (VFD) از سری اینورتر های ماشین آلات (Machinery) می باشد.

مشخصات فنی اینورتر ABB ACS380 ولتاژ 1P~3P 220V

• توان نامی: ND: 0.37~3KW / HD: 0.25~2.2KW
• ورودی تکفاز 200V~240V / 50~60Hz
• خروجی سه فاز 200V~240V / 0~599Hz
• 3 پورت متفرقه
• ورودی/خروجی: 2DI, 1DO
• قابلیت safety function Safe torque off (STO)
• قابلیت Common DC connection
• قابلیت Dynamic braking: Flux braking (moderate or full), Resistor braking (optional)
• فرکانس سوئیچینگ: 4KHz (1~12KHz)
• مد کنترلی: Scalar control, Vector control
• مناسب موتورهای induction (القایی), permanent magnet, synchronous reluctance
• دمای مجاز فعالیت: 10- الی 50+ سانتی گراد
• دارای چاپر ترمز داخلی
• دارای فیلتر EMC داخلی
• فریم سایز R0~R2
• IP20

*HD: Heavy Duty / ND: Normal Duty

اینورتر ABB سری ACS380

درایو ABB ACS380 یک درایو قوی و جمع و جور با ویژگی های پیشرفته ی داخلی بسیار، مناسب کاربردهای میکسر، نوار نقاله،اکسترودر، جرثقیل های EOT و برجی و ماشین آلات در صنایع مواد غذایی، نساجی و جابه جایی می باشد.

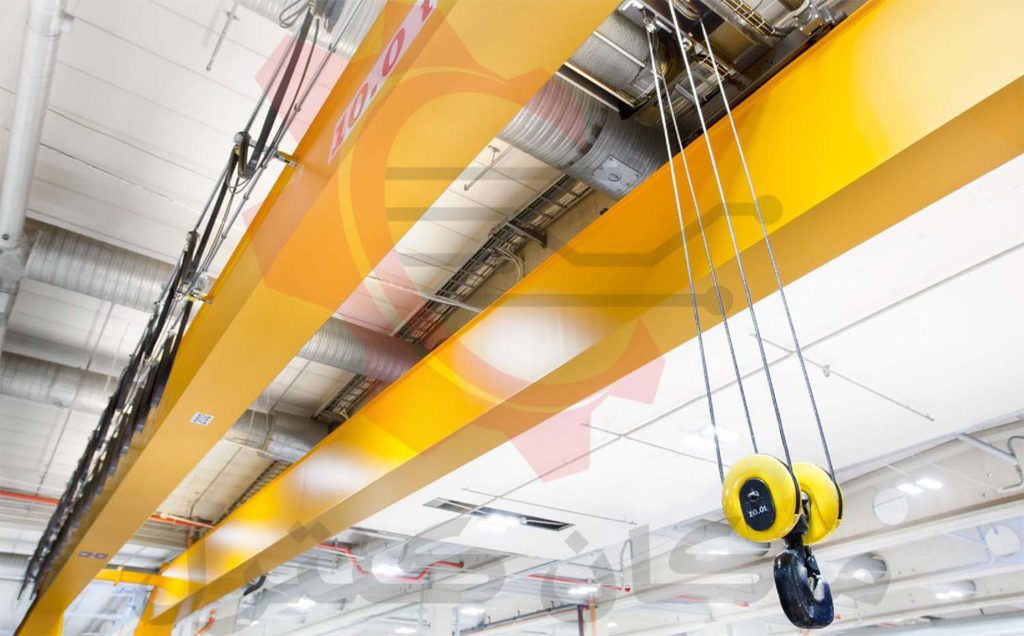

این درایو از قابلیت N5050 Anti-sway Crane Control+ پشتیبانی می کند که امکان کاهش خودکار نوسان بار، بهبود دقت جابه جایی و افزایش عملکرد حرکتی در جرثقیل های EOT را فراهم می کند.

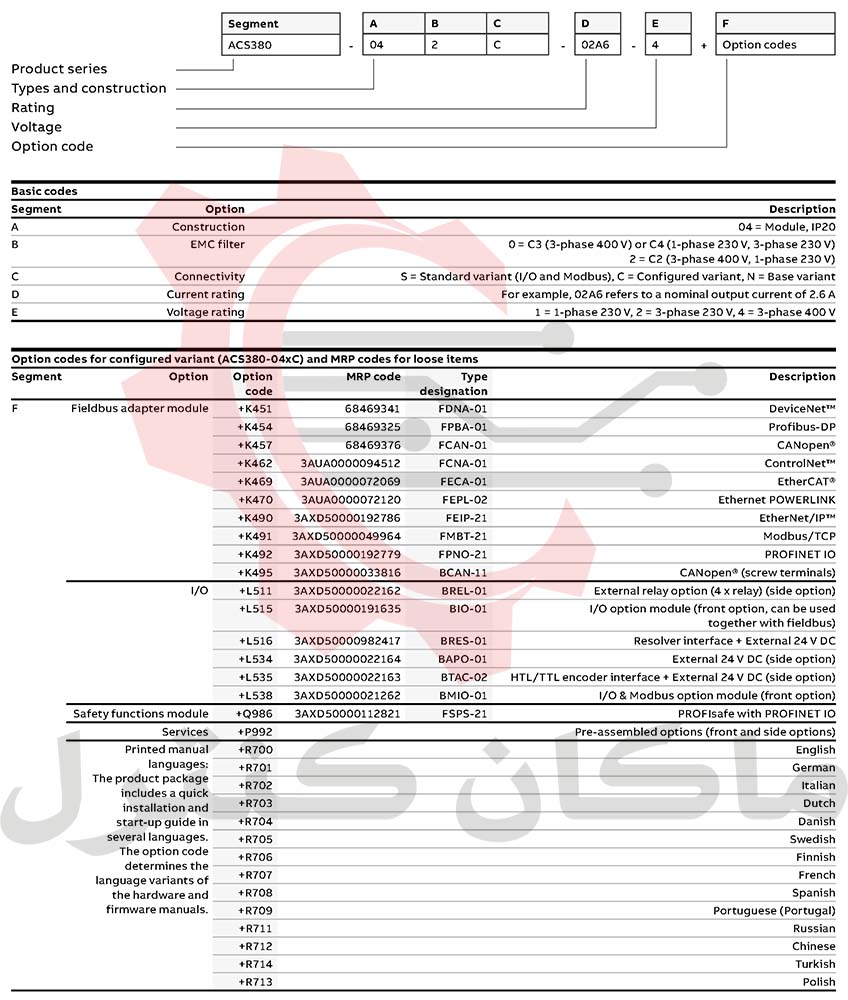

اینورتر ABB در سه مدل استاندارد (S) که رایج ترین نیازهای ماشین آلات را برآورده می کند، پیکربندی شده (C) که می تواند برای نیازهای خاص بهینه شود و پایه (N) تولید می شود.

درایو ACS380 از انواع مختلف موتور از جمله القایی، آهنربای دائمی و موتورهای سنکرون رلوکتانسی پشتیبانی می کند. علاوه بر این موتورهای القایی و آهنربای دائمی را با یا بدون بازخورد سرعت از انکودر کنترل می کند. در مواردی که نیاز به گشتاور راه اندازی بالا، کنترل سرعت، گشتاور پایدار یا پاسخ دینامیکی به تغییرات ناگهانی بار باشد این اینورتر با یا بدون فیدبک انکودر می تواند این نیاز را برآورده کند.

سری ACS380 اِی بی بی در مدل پیکربندی شده (S) قابل اتصال طیف گسترده ای از ماژول ها را دارد که به کمک آن ها دسترسی به شبکه های اتوماسیون صنعتی مانند CAN, DeviceNet, EtherNet/IP, MODBUS, Other Bus Systems, PROFIsafe, PROFIBUS, PROFINET IO, TCP/IP فراهم می شود.

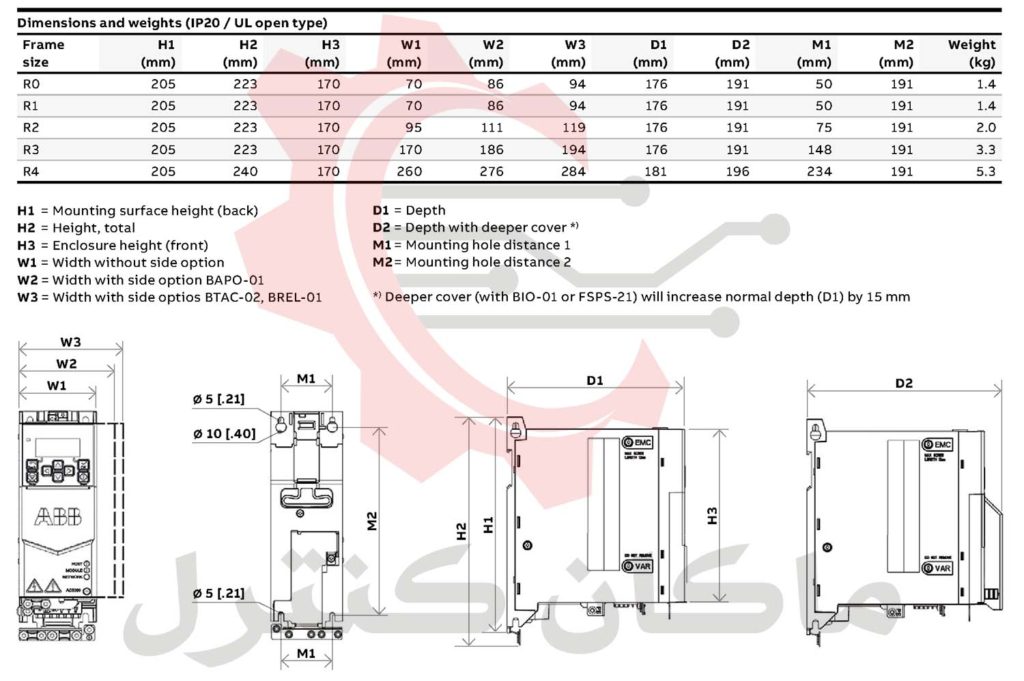

ابعاد درایو ABB ACS380
