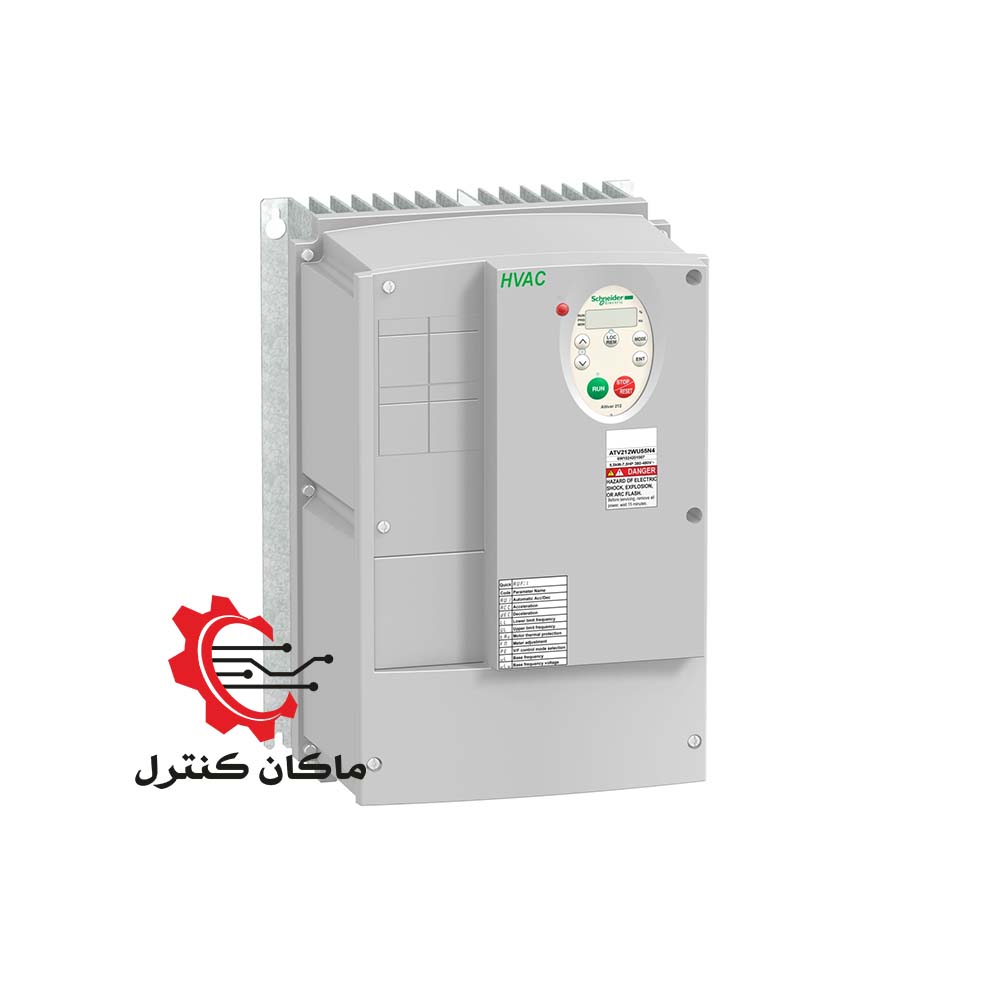

اینورتر سه فاز 380 ولت اشنایدر ATV212 IP55، یک کنترل دور موتور (VFD) از سری Altivar 212 می باشد.

مشخصات فنی اینورتر اشنایدر ATV212 IP55 ولتاژ 3P~3P 380V

• توان نامی: 0.75KW~75KW
• ورودی سه فاز 380V~480V / 50~60Hz
• خروجی سه فاز 380V~480V / 0~200Hz
• پورت 2wire RS485 / 1 RJ45 / 1 open style
• پشتیبانی از Modbus, METASYS N2, APOGEE FLN, LonWorks, BACnet
• ایزوله شده/ بین ترمینال کنترل و پاور
• کنترل PI (Adjustable)
• IP55
• دارای فیلتر EMC یکپارچه
• دمای مجاز فعالیت: 10- الی 40+ سانتی گراد
• قابلیت گسترش: کارت LonWorks
• قابلیت Braking to standstill (By DC injection) / ترمز با تزریق خودکار DC
• فرکانس پالس: 8/12KHz (6~16KHz Adjustable/8-12~16KHz with derating factor)
• کاربرد: Building: HVAC compressor for scroll, HVAC fan, HVAC pump
• مد کنترلی: Asynchronous: Voltage/frequency ratio (automatic IR compensation (U/f + automatic Uo)), Voltage/frequency ratio (Energy Saving, quadratic U/f), Flux vector control without sensor (standard), Voltage/frequency ratio (2&5 points)
• ورودی/خروجی: 3DI, 2AI, 2DO (1 NC/NO – 1 NO relay contacts), 1AO
• گشتاور گذرا: 120% گشتاور نامی موتور (60s)
• نوع حفاظت: Overheating protection drive, Thermal power stage drive, Short-circuit between motor phases drive, Input phase breaks drive, Overcurrent between output phases and earth drive, Overvoltages on the DC bus drive, Break on the control circuit drive, Against exceeding limit speed drive, Line supply overvoltage and undervoltage drive, Against input phase loss drive, Thermal protection motor, Motor phase break motor, With PTC probes motor

اینورتر اشنایدر Altivar 212

اینورتر اشنایدر ATV212 قابلیت تغذیه موتورهای آسنکرون را دارد و طراحی آن بر اساس eco-energy و سازگاری با محیط زیست بوده و می توان مصرف انرژی را تا 70% در مقایسه با سیستم کنترل معمولی کاهش دهد. این درایو اشنایدر به طور خاص برای کاربرد مدیریت سیال در ساختمان ها مانند گرمایش، تهویه و پمپاژ طراحی شده است.
