کابل کنترل خراسان افشارنژاد NYSLY

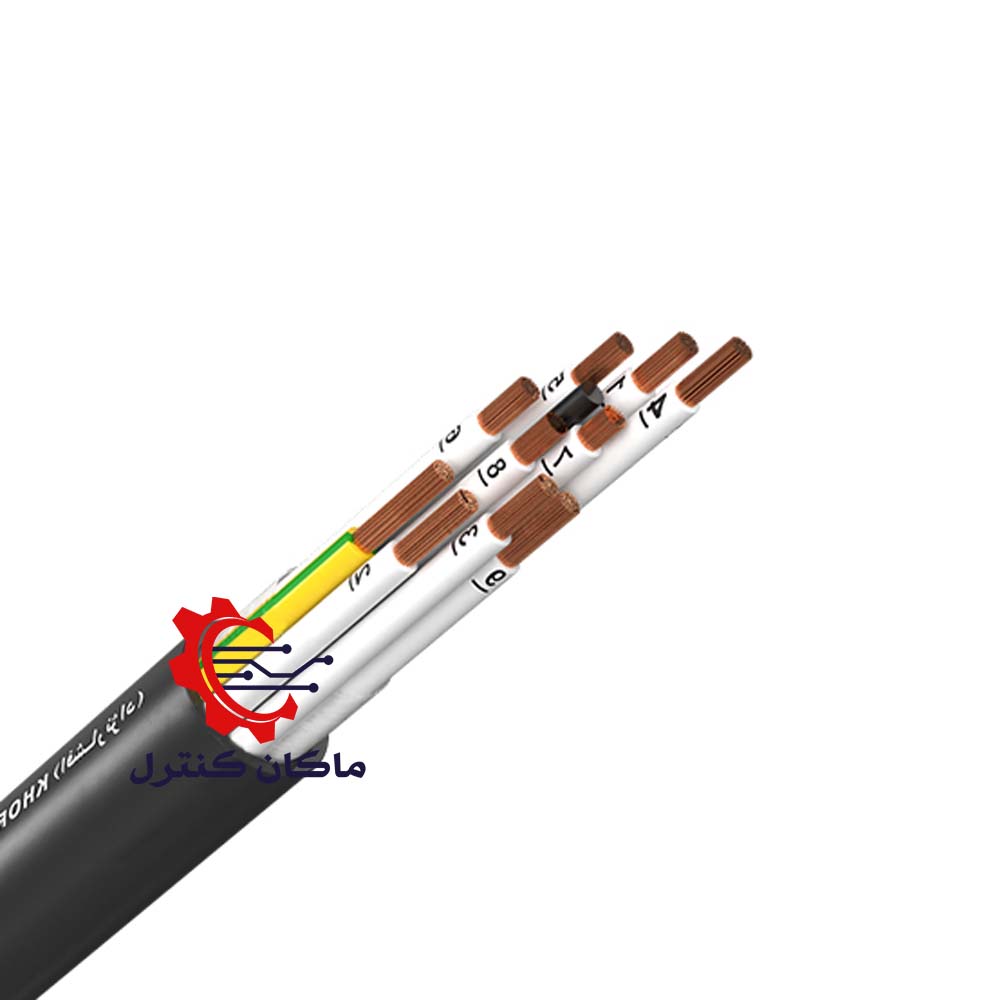

کابل کنترل خراسان افشارنژاد NYSLY که به آن کابل فرمان هم می گویند به دلیل خاصیت انعطاف پذیری، عایق بندی مقاوم و هدایت الکتریکی مناسب گزینه ای مناسب برای محیط های صنعتی و فضاهایی با حرکت مداوم یا ارتعاش می باشد.

مشخصات فنی کابل کنترل خراسان افشارنژاد NYSLY

• جنس هادی: مس آنیل شده Class 5 (RF)
• ساختار کابل: CU / PVC / Pet / PVC
• جنس عایق: PVC
• جنس عایق میانی: نوار پلی استر
• جنس روکش (غلاف): PVC
• رنگ بندی رشته ها: سفید با شماره گذاری مشکی + 1 رشته ارت

*جهت مشاهده جزئیات کابل فرمان خراسان افشارنژاد به کاتالوگ محصول در پایین صفحه مراجعه شود.

*سیم و کابل با سطح مقطع پایین به صورت کلاف 100 متری به فروش می رسد.

*سیم ها دارای رنگ بندی مختلفی از جمله قرمز، آبی، مشکی، سبز، زرد، قهوه ای، ارت و… می باشد.

*سیم و کابل سطح مقطع بالا با متراژ درخواستی می تواند شامل هزینه های جانبی از قبیل انبارداری، برش و قرقره شود.

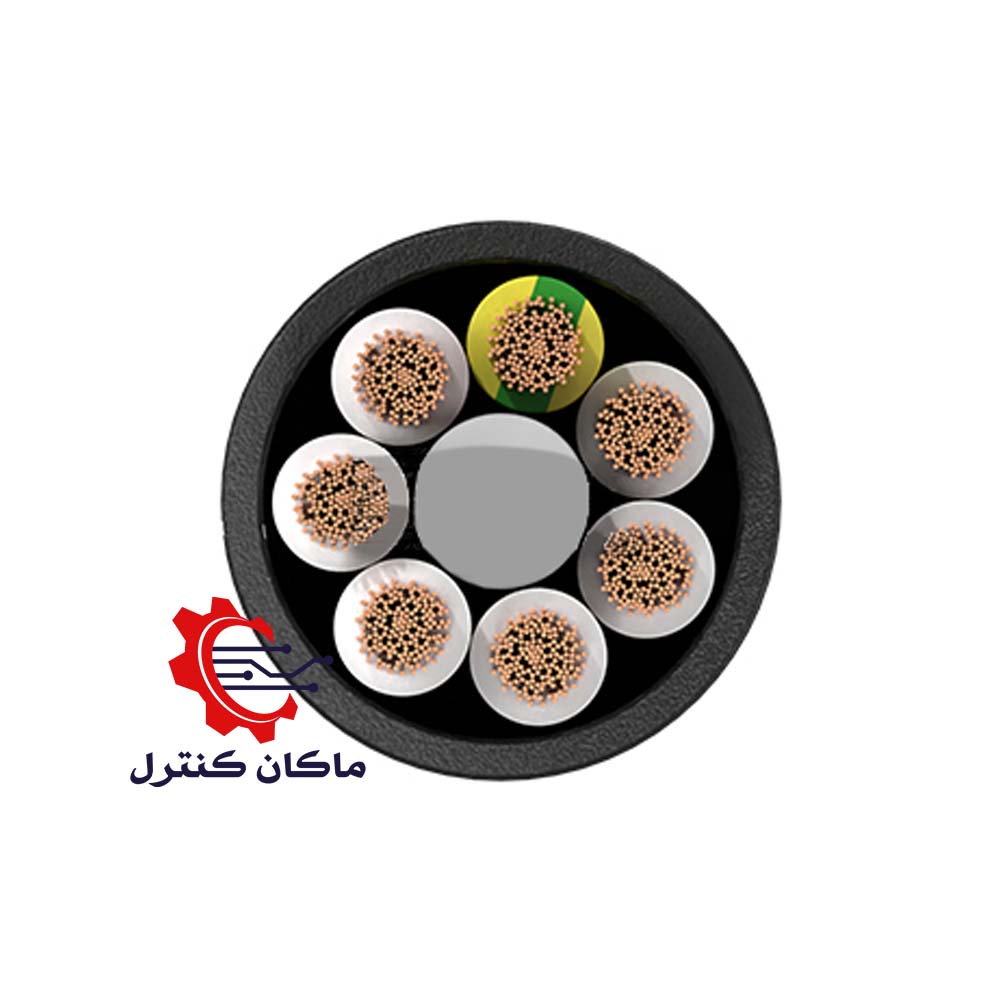

به طور خلاصه ساختار کلی کابل کنترل خراسان افشارنژاد به ترتیب شامل رشته های هادی افشان از جنس مس کلاس 5، روکش هادی از جنس PVC می باشد و نوار پلی استر (عایق الکتریکی مایلر) جهت جلوگیری از ورودی و خروج نویز که به دور تمامی رشته ها تابیده شده و در آخر روکش اصلی کابل با جنس PVC به رنگ مشکی می باشد.

عایق این کابل از جنس PVC می باشد که از گروه عایق های ترموپلاستیک (گرما نرم) محسوب می شوند که یکی از ویژگی های آن خاصیت flame retardant یا مقاوم در برابر گسترش حریق طبق استاندارد IEC 60332-1 می باشد.

این کابل کنترل مطابق با استاندارد های IEC 60227-7, IEC 60228, ISIRI 3084, DIN VDE 0245 می باشد.

کابل کنترل فرمان خراسان افشارنژاد

کابل کنترل افشان یا کابل فرمان دسته از کابل ها می باشد که برای انتقال سیگنال های کنترلی و داده ها در سیستم های اتوماسیون صنعتی و الکترونیکی مورد استفاده قرار می گیرد. این نوع کابل کنترل فاقد لایه محافظ شیلد می باشد و در کاربردهای ساده تر و مکان هایی که خطر نویز کمتر است استفاده می شود. به طور کلی به کابل هایی که بیشتر از 6 رشته سیم دارند کابل کنترلی گفته می شود.

این کابل ها جهت عبور جریان های کم و سیگنال های الکتریکی در دستگاه های متحرک، قطعات صنعتی به کار می روند. افشان بودن کابل فرمان این امکان را می دهد تا تحت فشارهای مکانیکی و خم شدگی های مکرر بدون آسیب دیدگی به خوبی کار کند.

جدول محاسبه سطح مقطع سیم مسی و آلومینیومی نسبت به مسافت و جریان

*مثال: سیم مسی با سطح مقطع 16 یا سیم آلومینیومی با سطح مقطع 25 میلی متر، می تواند در فاصله 300 متر 26 آمپر را تحمل کند.

*این نکته را باید در نظر داشت علاوه بر مسافت و جنس هادی، شرایط دمایی، محل و نحوه نصب و شرایط همجواری می تواند در ظرفیت آمپر دهی  سیم و کابل تاثیر زیادی داشته باشد.

استاندارد VDE سیم و کابل

هر سیم و کابل برق از لایه های مختلفی تشکیل شده است که می توان آن ها را از لایه بیرون به داخل به این صورت دسته بندی کرد:

• روکش نخستین
• پوشش میانی
• روکش جدا کننده
• آرمور
• حفاظ (کنترل کننده میدان الکتریکی در کابل)
• عایق (به منظور ممانعت از نفوذ جریان برق به سایر لایه ها)
• هادی برق

با توجه به نوع سیم وضعیت این لایه ها می تواند بسیار متفاوت باشد یا اصلا وجود نداشته باشد. وجود لایه ها و جنس آن ها تعیین کننده کاربرد و مصارف سیم و کابل می باشد و باتوجه به کدهای درج شده روی روکش سیم و کابل می توان از کاربری و ویژگی های آن مطلع شد.

یکی از پرکاربرد ترین استاندارد برای علامت های روی کابل برق استاندارد VDE می باشد که در کشور ایران نیز تولید کنندگان بر اساس آن محصولات خود را کدگذاری می کنند. بر اساس استاندارد VDE هر سیم برق و کابل با چهار حرف اختصاری شناخته می شود. این حروف از چپ به راست خوانده می شوند و به ترتیب بیانگر جنس هادی، جنس عایق، نوع غلاف و جنس روکش نهایی می باشد.

کد بندی کابل ها بر اساس استاندارد DIN VDE 0271/0276

*مثال: NA2XS2Y 1×35 rm/16 6/10 kv

کابل تک رشته با عایق XLPE مطابق استاندارد. هادی گرند استرند شده آلومینیومی با سطح مقطع نامی 35 میلی متر مربع که با اسکرین مسی 16 میلی متر مربع پوشیده شده است. ولتاژ نامی کابل 6/10 کیلوولت می باشد.

کد مشخصه سیم و کابل بر اساس استاندارد Harmonized مطابق DIN VDE 0281/ DIN VDE 0282/ DIN VDE 0292

*مثال:

(مطابق استاندارد DIN VDE 0281) H07V-U 2.5

کابل روکش دار تک رشته با عایق PVC و سطح مقطع 2.5 میلی متر مربع  و ولتاژ نامی 750V

(مطابق استاندارد DIN VDE 0282) H07RN-F 3G 1.5

کابل روکش لاستیکی برای بارهای فشار متوسط 1.5*3 میلی متر مربع افشان با سیم ارت و ولتاژ نامی 750V

شکل هندسی سیم و کابل

کابل ها از نظر شکل و سطح مقطع به دو دسته گرد و مثلثی تقسیم می شوند که برای مشخص کردن هادی گرد از حرف اختصاری r و برای هادی مثلثی از حرف اختصاری s استفاده می شود.

هادی سیم و کابل برق نیز از نظر تعداد رشته به دو دسته مفتولی و افشان تقسیم می شوند که برای مشخص کردن هادی مفتول (سیم و کابل مفتولی یا زمینی) از حرف اختصاری e و هادی افشان (سیم و کابل افشان) از حرف اختصاری m استفاده می شود.
