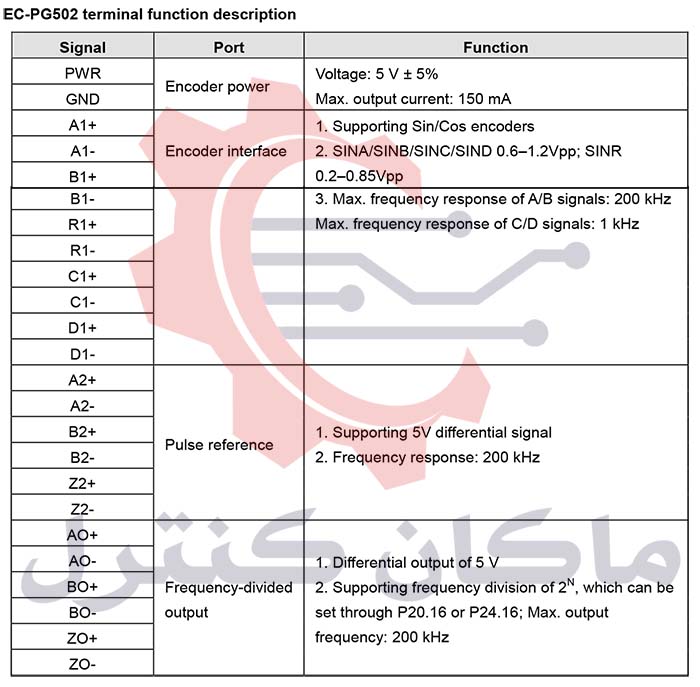

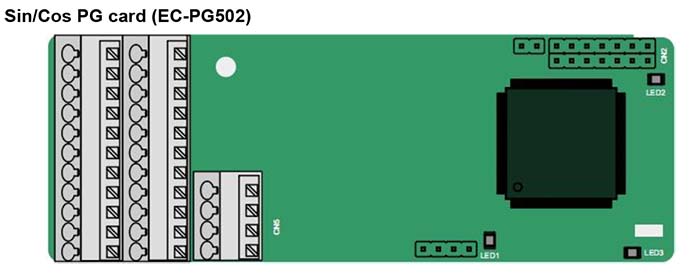

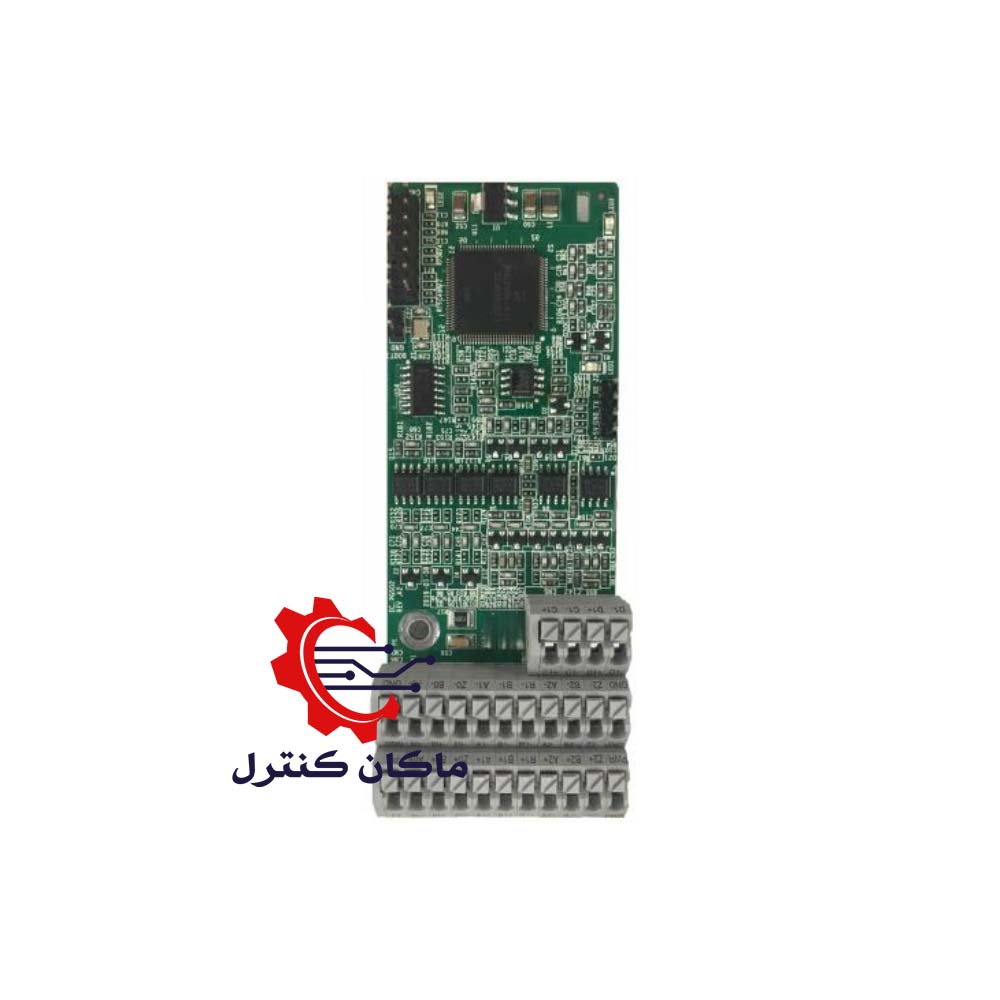

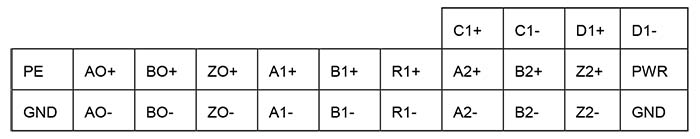

مشخصات فنی کارت Sin/Cos PG اینورتر اینوت

کد فنی: EC-PG502
پشتیبانی از CD Signals
پشتیبانی از ورودی قطار پالس
پشتیبانی از pulse direction setting, frequency-divided output
ابعاد (W*H): 39*108mm

کارت PG

کارت PG که مخفف Pulse Generator می باشد و به آن کارت انکودر هم می گویند برای افزایش دقت یک اینورتر در کنترل بهتر سرعت یا گشتاور مورد استفاده قرار می گیرد. سیستمی که به صورت حلقه بسته (Close Loop) راه اندازی می شود دقت کلی اینورتر در کنترل سرعت و گشتاور تا ده برابر بیشتر از زمانی که اینورتر به صورت حلقه باز کار می کند می باشد.

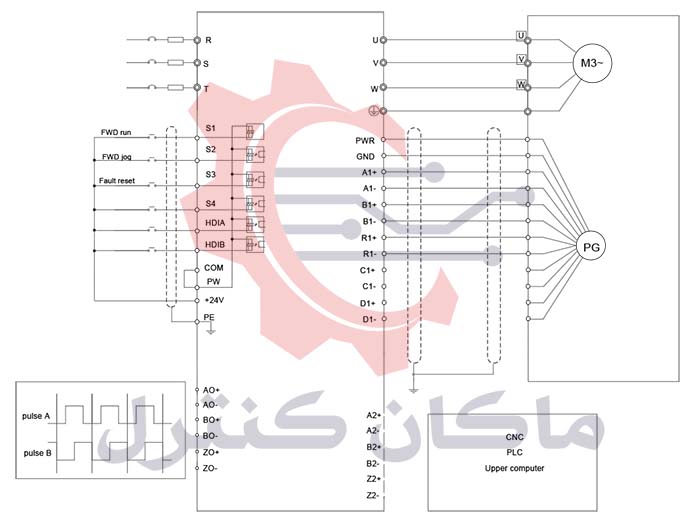

در واقع کارت PG به منظور اتصال انکودر به درایو مورد استفاده قرار می گیرد و با اندازه گیری سرعت چرخش و تبدیل آن به سیگنال مورد نظر به بالا بردن دقت اینورتر کمک می کند.

کارت PG انواع مختلفی دارد که باتوجه به نوع انکودر شامل Sin/Cos, Resolver, UVW, Incremental (ABZ), Absolute می باشد.
