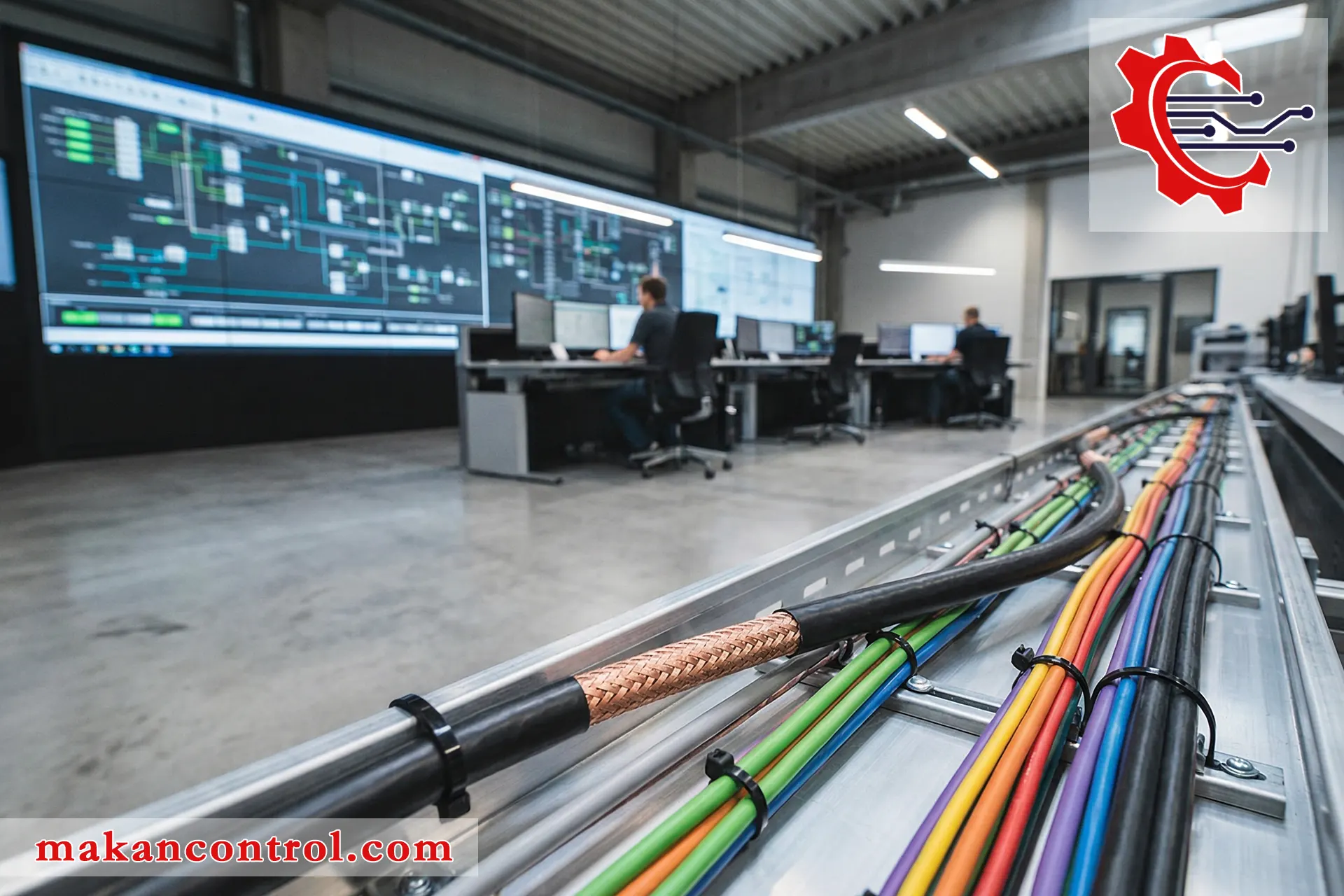

کابل آنتن – پل ارتباطی نامرئی در دنیای صنعت و فناوری

در دنیای پیچیده و به هم‌پیوسته اتوماسیون صنعتی و ابزار دقیق، کابل آنتن به عنوان یک رابط حیاتی و اغلب نادیده گرفته شده، نقش تعیین‌کننده‌ای در تضمین ارتباطات پایدار و انتقال دقیق سیگنال‌ها ایفا می‌کند. این رسانای هوشمند، که گاهی با عناوینی مانند کابل RF یا کابل انتقال سیگنال نیز شناخته می‌شود، حلقه اتصال نامرئی بین فرستنده و گیرنده، بین سنسور و سیستم کنترل، و در نهایت بین داده و تصمیم است. در مجموعه تخصصی ماکان کنترل، درک عمیق از این المان حیاتی، کلید طراحی سیستم‌های مطمئن و کارآمد است.

اهمیت کابل آنتن در صنایع مدرن

انتخاب کابل آنتن مناسب تنها به معنای خرید یک متریال ساده نیست؛ بلکه یک تصمیم مهندسی است که مستقیم بر روی پایداری شبکه ارتباطی، دقت داده‌های جمع‌آوری شده و در نهایت بهره‌وری کلی خط تولید تأثیر می‌گذارد. در محیط‌های صنعتی پر از چالش، از کارخانه‌های شیمیایی تا پالایشگاه‌ها و ایستگاه‌های انتقال نیرو، این کابل‌ها باید در برابر نویز الکترومغناطیسی، دمای متغیر، رطوبت و گاهی مواد شیمیایی مقاومت کنند.

قلب تپنده سیستم‌های ارتباطی صنعتی

تصور کنید سیستم نظارت و کنترل یک نیروگاه برق را بدون یک شبکه انتقال سیگنال مطمئن. کابل‌های آنتن در اینجا نقش عروقی را بازی می‌کنند که سیگنال‌های حیاتی را از نقاط مختلف به «مغز» یا اتاق کنترل می‌رسانند. افت سیگنال، نویزپذیری یا خرابی در این رسانای سیگنال می‌تواند منجر به از دست دادن داده‌ها، تصمیم‌گیری نادرست و حتی توقف عملیات گردد. بنابراین، شناخت فنی این محصول اولین گام در طراحی سیستم‌های مقاوم است.

از دکل‌های مخابراتی تا سنسورهای دقیق

کاربرد کابل آنتن فراتر از تصور رایج از آنتن‌های تلویزیونی است. این محصول در طیف وسیعی از تجهیزات صنعتی حضور دارد:

• در سیستم‌های رادیویی صنعتی برای ارتباطات دوطرفه کارگاهی.

• در اتصال آنتن‌های GPS برای ناوبری و هماهنگ‌سازی ماشین‌آلات.

• در اتصال سنسورهای بی‌سیم (Wireless Sensors) در سیستم‌های ابزار دقیق.

• در شبکه‌های وای‌فای صنعتی که زیرساخت اتوماسیون را تشکیل می‌دهند.

چرا این راهنمای جامع ضروری است؟

متأسفانه، علی‌رغم اهمیت بالا، انتخاب و نگهداری کابل آنتن اغلب با حدس و تجربه شخصی انجام می‌شود که می‌تواند هزینه‌های پنهان زیادی را به پروژه تحمیل کند. این محتوای تخصصی که بخشی از مجموعه مقالات آموزشی ماکان کنترل است، دقیقاً برای پر کردن این شکاف دانشی طراحی شده است. هدف ما ارائه مرجعی کامل است که از تعریف پایه تا نکات پیشرفته انتخاب، نصب و عیب‌یابی را پوشش دهد.

نگاهی به آنچه پیش رو دارید

در این سفر آموزشی، به عمق دنیای کابل‌های آنتن فرو خواهیم رفت. در ابتدا، به صورت دقیق بررسی می‌کنیم که این کابل چیست و از چه اجزایی تشکیل شده است. سپس، انواع مختلف آن را در کنار مشخصات فنی کلیدی مانند امپدانس، تلفات و سازگاری فرکانسی مقایسه خواهیم کرد. استانداردهای بین‌المللی و الزامات ایمنی، بخش دیگری از این بررسی جامع را تشکیل می‌دهند.

در فصول میانی، عملیاتی‌تر خواهیم شد و اصول صحیح نصب و راه‌اندازی کابل آنتن را مرور می‌کنیم. همچنین، راهکارهای عملی برای محافظت در برابر نویز و عیب‌یابی مشکلات رایج را ارائه خواهیم داد. در نهایت، با یک راهنمای گام‌به‌گام برای انتخاب بهترین کابل آنتن متناسب با نیازهای پروژه‌های مختلف، به ویژه در حوزه اتوماسیون صنعتی و برق صنعتی، همراه شما خواهیم بود. این دانش به شما کمک می‌کند تا درک بهتری از محصولات مرتبط مانند سیم و کابل کنترل و شیلددار نیز پیدا کنید.

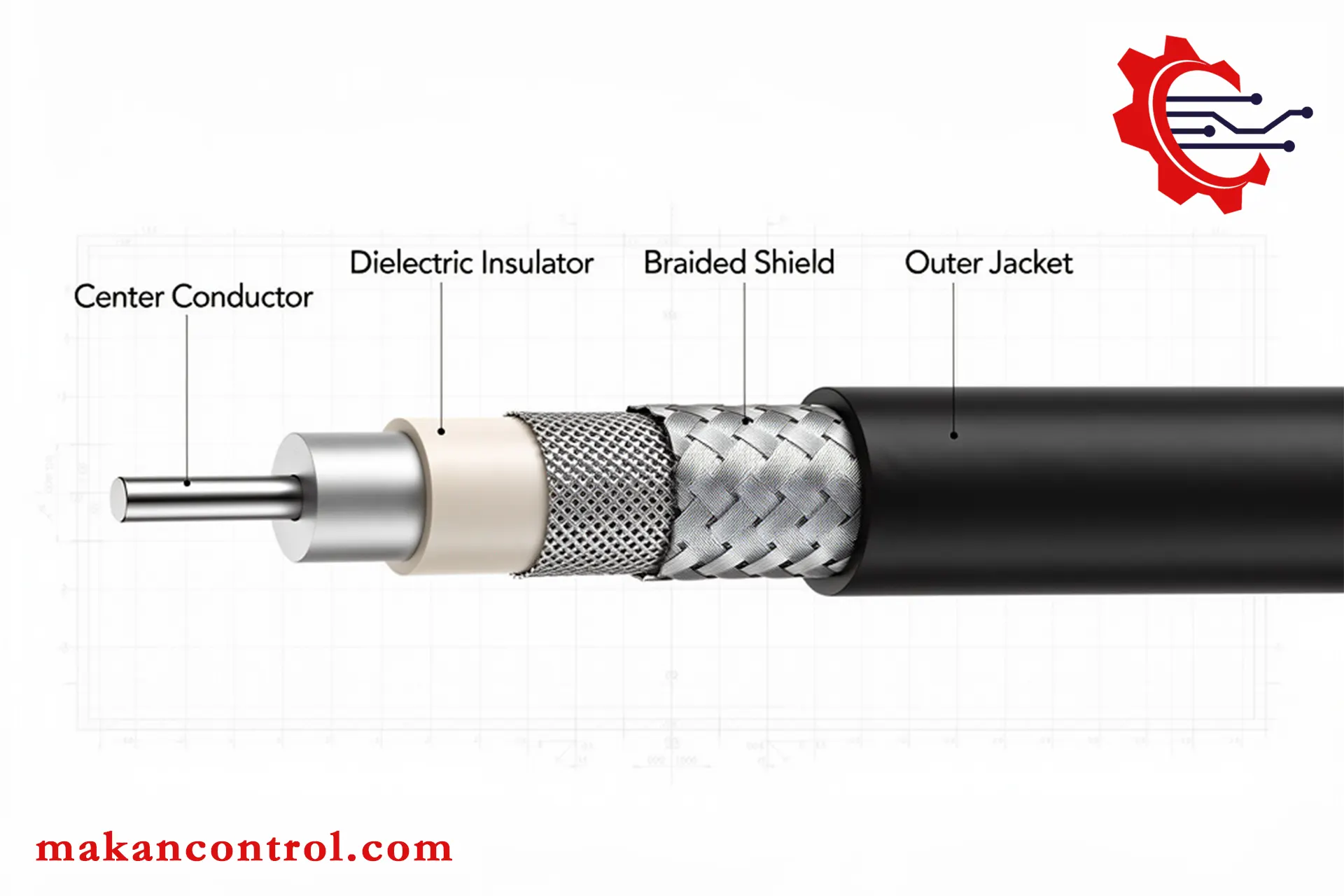

کابل آنتن چیست؟ از ساختار درونی تا کاربردهای گسترده صنعتی

اگر بخواهیم کابل آنتن را در یک عبارت تعریف کنیم، می‌توان آن را یک “خط انتقال ساختاریافته” نامید که وظیفه انتقال انرژی الکترومغناطیسی (سیگنال‌های رادیویی یا RF) را از یک نقطه به نقطه‌ای دیگر با کمترین تلفات و افت ممکن بر عهده دارد. برخلاف سیم و کابل های قدرت که جریان برق را برای تأمین انرژی منتقل می‌کنند، این رسانای سیگنال، اطلاعات را در قالب امواج با فرکانس بالا جابه‌جا می‌کند. در مرکز تخصصی درباره ما، همواره بر درک این تفاوت بنیادین تأکید داریم.

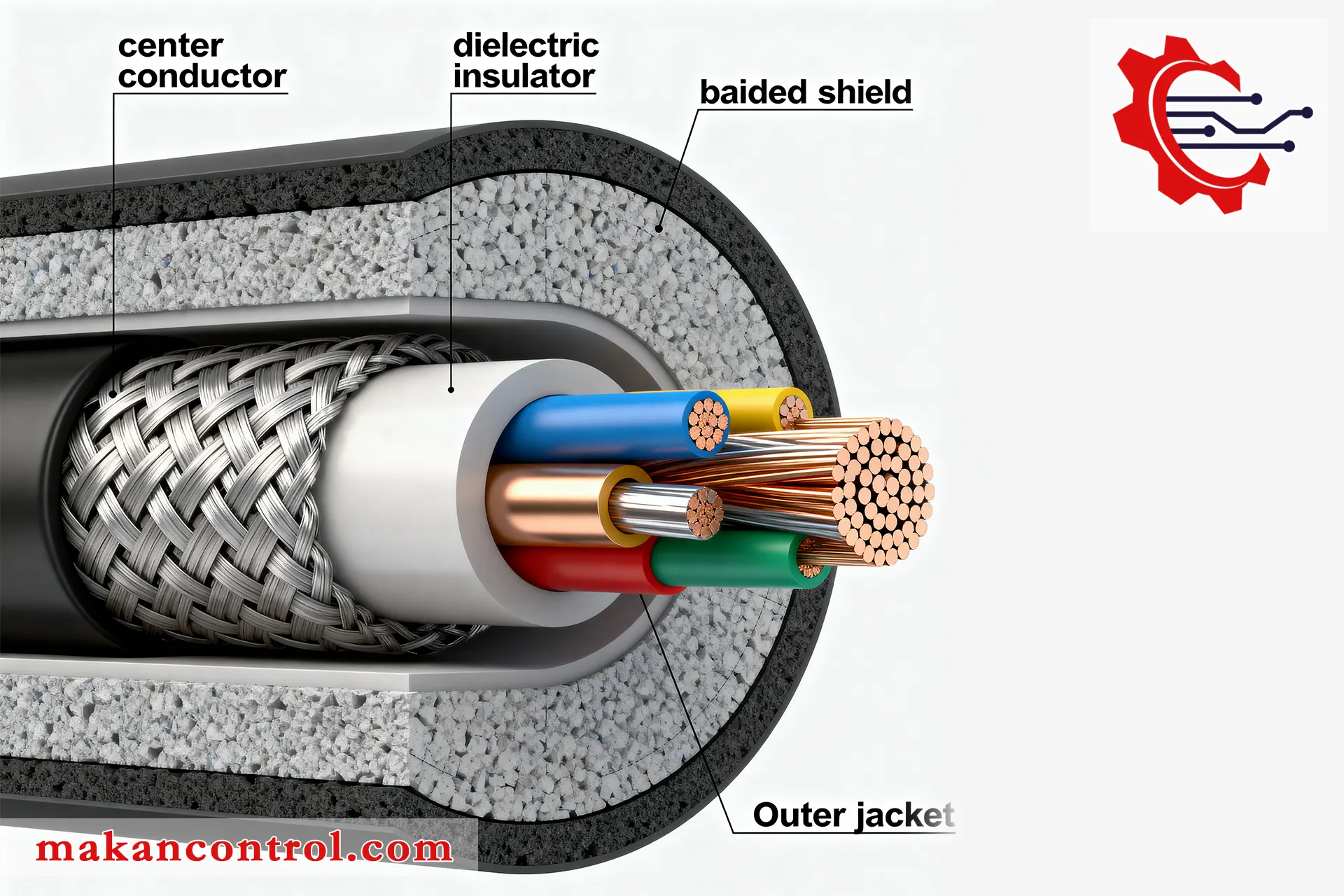

اجزاء تشکیل‌دهنده کابل آنتن: یک معماری مهندسی دقیق

ساختار یک کابل RF یا آنتن از چند لایه کاملاً حساب شده تشکیل شده که هر کدام وظیفه‌ای خاص را بر عهده دارند:

• هادی مرکزی (Center Conductor): این بخش معمولاً از مس تقویت‌شده با روکش قلع یا نقره ساخته می‌شود. وظیفه آن، انتقال سیگنال اصلی است.

• عایق دی‌الکتریک (Dielectric Insulator): این لایه عایق، هادی مرکزی را به طور کامل می‌پوشاند. جنس و چگالی آن تأثیر مستقیمی بر سرعت انتشار موج و امپدانس کابل دارد.

• لایه محافظ (Shield): این بخش حیاتی، معمول از بافت سیم‌های مسی یا نوار آلومینیومی تشکیل شده و مانند یک محافظ در برابر نویزهای الکترومغناطیسی خارجی عمل می‌کند. عملکرد آن مشابه کابل شیلددار در محیط‌های صنعتی پرنویز است.

• روکش خارجی (Jacket): این لایه نهایی، از جنس PVC، PE یا پلی‌اورتان، وظیفه حفاظت مکانیکی و شیمیایی در برابر عوامل محیطی مانند رطوبت، نور خورشید و سایش را دارد.

انواع عایق‌ها و روکش‌ها: انتخاب بر اساس محیط عملیاتی

انتخاب مواد عایق و روکش، طول عمر و عملکرد کابل انتقال سیگنال را تعیین می‌کند. در محیط‌های صنعتی، این انتخاب از اهمیت دوچندانی برخوردار است.

• عایق‌های فوم‌دار (Foam PE): سبک‌تر و با تلفات کمتر، اما مقاومت مکانیکی پایین‌تری دارند.

• عایق‌های جامد (Solid PE): بادوام‌تر و مناسب برای محیط‌های سخت، اما با تلفات کمی بالاتر.

• روکش‌های PVC: متداول، انعطاف‌پذیر و مقرون‌به‌صرفه برای محیط‌های داخلی.

• روکش‌های LSZH (Low Smoke Zero Halogen): در صورت آتش‌سوزی دود کم و گازهای سمی تولید نمی‌کنند. برای تونل‌ها، فضاهای بسته و کاربردهای حساس اتوماسیون صنعتی ضروری هستند.

• روکش‌های مقاوم در برابر UV و آب: برای نصب‌های فضای باز و محیط‌های مرطوب.

مشخصات فنی و پارامترهای کلیدی: زبان مشترک مهندسان

برای انتخاب صحیح، باید زبان مشخصات فنی کابل آنتن را فهمید. این پارامترها عبارتند از:

• امپدانس مشخصه (Characteristic Impedance): مهم‌ترین پارامتر، معمولاً ۵۰ اهم برای کاربردهای رادیویی و مخابراتی و ۷۵ اهم برای آنتن تلویزیون و ویدیو. عدم تطابق امپدانس باعث انعکاس سیگنال و تلفات شدید می‌شود.

• تلفات سیگنال (Attenuation): معمولاً بر حسب دسی‌بل بر ۱۰۰ متر در یک فرکانس خاص بیان می‌شود. هرچه فرکانس بالاتر باشد، تلفات نیز بیشتر است. انتخاب کابل با تلفات کمتر برای مسیرهای طولانی حیاتی است.

• سرعت انتشار (Velocity of Propagation): درصدی از سرعت نور که نشان‌دهنده سرعت حرکت سیگنال در کابل است.

• قدرت تحمل توان (Power Handling): حداکثر توانی که کابل می‌تواند بدون آسیب رساندن به عایق منتقل کند.

تفاوت کلیدی با کابل‌های دیگر

کابل آنتن با کابل کنترل که برای انتقال سیگنال‌های دیجیتال یا آنالوگ با فرکانس پایین استفاده می‌شود، متفاوت است. همچنین، با سیم و کابل های قدرت که تنها جریان برق را منتقل می‌کنند، تفاوت بنیادی در طراحی و کاربرد دارد. هسته مرکزی و ساختار محافظ آن، به طور خاص برای حفظ یکپارچگی سیگنال‌های فرکانس بالا بهینه شده‌اند.

نتیجه‌گیری:

درک ساختار و مشخصات فنی کابل آنتن، اولین و مهم‌ترین گام در انتخاب یک محصول مناسب است. این دانش به شما کمک می‌کند تا بر اساس نیازهای دقیق پروژه خود، مانند فرکانس کاری، طول مسیر و شرایط محیطی، تصمیم‌گیری کنید. در ماکان کنترل، این اطلاعات فنی به وضوح برای هر محصول ارائه شده است.

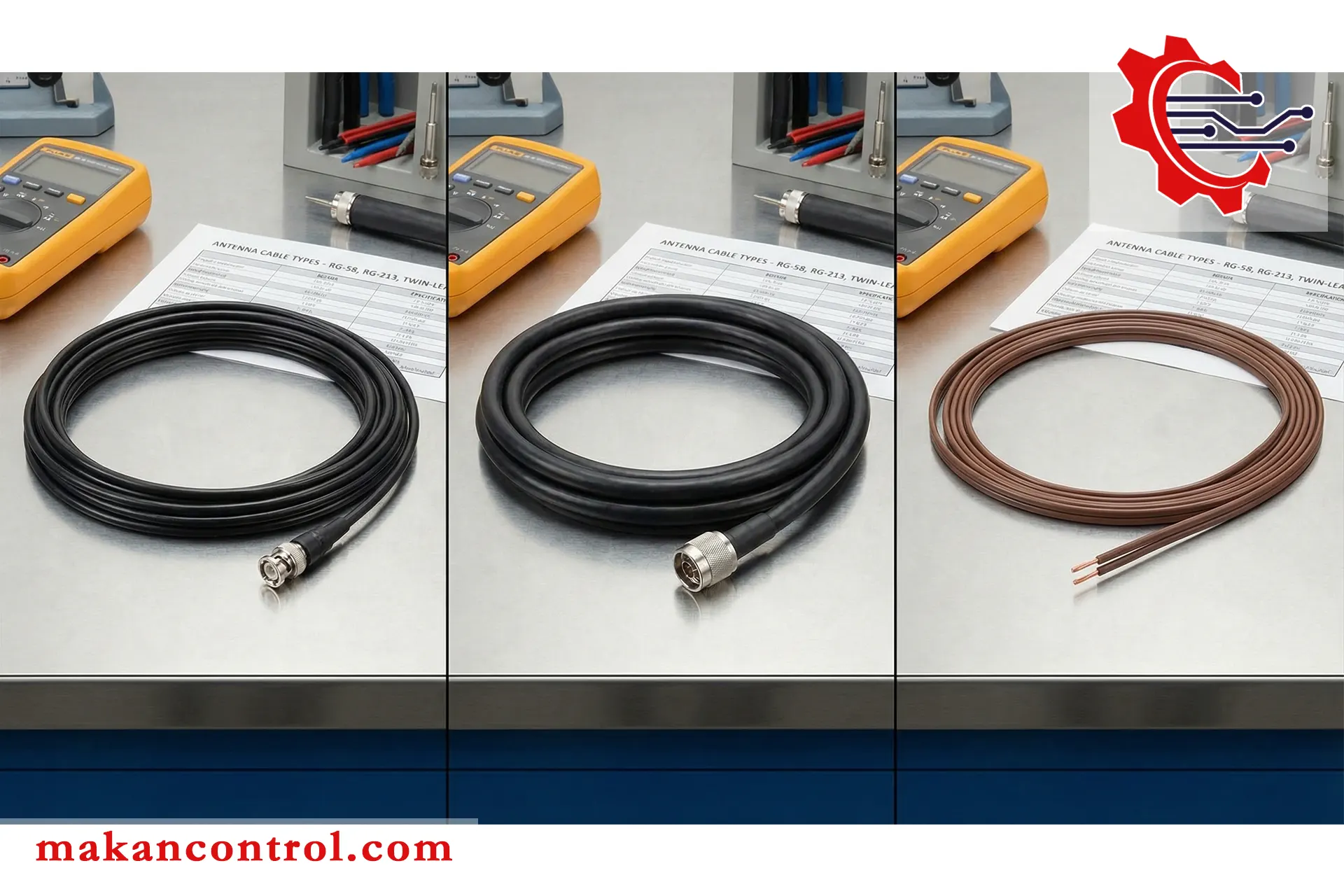

انواع کابل آنتن و مشخصات فنی هرکدام؛ انتخابی هوشمند برای نیازهای متنوع

دنیای کابل آنتن به شدت متنوع است و هر نوع، برای پاسخ به یک چالش خاص در انتقال سیگنال طراحی شده است. انتخاب نادرست نوع کابل می‌تواند منجر به افت کیفیت سیگنال، نویزپذیری و در نهایت، عملکرد ضعیف کل سیستم ارتباطی شود. در این بخش، به بررسی دقیق دو خانواده اصلی کابل‌های آنتن و همچنین پارامتر حیاتی امپدانس می‌پردازیم تا شما را برای انتخابی مطمئن و مبتنی بر دانش یاری کنیم.

برای مشاهده نمونه‌های عملی، می‌توانید به بخش کابل کنترل و ارتباطات صنعتی در فروشگاه ما مراجعه نمایید.

کابل آنتن کواکسیال (هم‌محور): پرکاربردترین و شناخته‌شده‌ترین نوع

کابل کواکسیال یا هم‌محور، رایج‌ترین نوع کابل RF در صنعت و مخابرات است. ساختار منحصربه‌فرد آن شامل یک هادی داخلی است که دقیقاً در مرکز یک لایه عایق و یک هادی استوانه‌ای خارجی (محافظ) قرار دارد. این هندسه، میدان الکترومغناطیسی را کاملاً در فضای بین دو هادی محبوس می‌کند که دو مزیت بزرگ دارد:

1. محافظت عالی در برابر نویزهای الکترومغناطیسی خارجی.

2. تشعشع بسیار کم انرژی به بیرون، که از ایجاد اختلال در سایر تجهیزات جلوگیری می‌کند.
   کابل‌های کواکسیال خود به زیرگروه‌هایی تقسیم می‌شوند:

• RG-58: نازک و انعطاف‌پذیر، مناسب برای مصارف عمومی و مسیرهای کوتاه.

• RG-8 و RG-213: ضخیم‌تر با تلفات کمتر، برای مسیرهای طولانی‌تر و توان بالاتر.

• کابل‌های Low-Loss: با عایق‌های خاص، تلفات را به حداقل می‌رسانند.

کابل آنتن Twin-Lead یا نوار دوقلو: راه‌حلی سبک و اقتصادی

این نوع قدیمی‌تر از کابل انتقال سیگنال، از دو سیم موازی با فاصله ثابت تشکیل شده که توسط یک عایق یکپارچه از هم جدا شده‌اند. امپدانس متداول آن ۳۰۰ اهم است.

• مزایا: تلفات کم در فرکانس‌های VHF، سبکی و قیمت پایین‌تر.

• معایب: عدم محافظت در برابر نویز، حساسیت به قرارگیری نزدیک اجسام فلزی و شرایط جوی. امروزه کاربرد این نوع در سیستم‌های ابزار دقیق و اتوماسیون صنعتی پیشرفته بسیار محدود است، مگر در شرایط خاص و کنترل شده.

کابل‌های آنتن با امپدانس مختلف: ۵۰ اهم در مقابل ۷۵ اهم

امپدانس، مهم‌ترین معیار دسته‌بندی کابل‌های آنتن است و انتخاب بین این دو استاندارد، بستگی کامل به نوع تجهیزات دارد.

کاربرد هر نوع در صنایع مختلف: مطالعه موردی

• صنعت نفت و گاز: در دکل‌های حفاری دور از ساحل، از کابل‌های کواکسیال ۵۰ اهم با روکش LSZH و مقاوم در برابر شعله برای شبکه‌های ارتباطی اضطراری و کنترل از راه دور استفاده می‌شود. این کابل‌ها اغلب باید مشخصاتی نزدیک به کابل آرموردار داشته باشند.

• اتوماسیون کارخانه: برای اتصال آنتن‌های سیستم ارتباطی Wi-Fi صنعتی که ماشین‌آلات CNC، ربات‌ها و ایستگاه‌های کنترل را به هم متصل می‌کنند، از کابل کواکسیال Low-Loss 50 Ohm استفاده می‌گردد. پایین بودن تلفات در اینجا کلیدی است.

• انرژی های تجدیدپذیر: در نیروگاه‌های بادی، کابل‌های آنتن مستحکم و مقاوم در برابر پیچش، داده‌های سنسورهای پره‌ها را به سیستم کنترل مرکزی منتقل می‌کنند.

• سیستم‌های حفاظتی و نظارتی: برای اتصال دوربین‌های نظارتی در محیط‌های بزرگ صنعتی، کابل کواکسیال ۷۵ اهم یا امروزه اغلب کابل‌های شبکه ترکیبی (Hybrid) که برق و داده را همزمان منتقل می‌کنند، به کار می‌روند.

نکته حیاتی:
هرگز نمی‌توان یک کابل آنتن ۵۰ اهم را مستقیماً به تجهیزات ۷۵ اهم متصل کرد یا برعکس. این عدم تطابق امپدانس باعث انعکاس بخش بزرگی از سیگنال به منبع می‌شود که نتیجه آن، تضعیف شدید سیگنال اصلی و حتی امکان آسیب به فرستنده است. برای اتصال این دو دنیا، باید از مبدل‌های مخصوص امپدانس (Balun) استفاده نمود.

جمع‌بندی بخش سوم:

انتخاب نوع کابل آنتن، انتخابی میان‌برده، تلفات و هزینه است. کابل کواکسیال با محافظت عالی، گزینه غالب در محیط‌های صنعتی پرنویز است. درک تفاوت میان امپدانس‌های ۵۰ و ۷۵ اهم، سنگ بنای این انتخاب است. در ماکان کنترل، با در اختیار داشتن طیف وسیعی از محصولات و ارائه مشاوره فنی، شما را در انتخاب بهترین رسانای سیگنال برای پروژه‌تان یاری می‌کنیم.

استانداردها و گواهینامه‌های کابل آنتن؛ ضامن ایمنی و قابلیت اطمینان

پاراگراف اول:
در دنیای حساس اتوماسیون صنعتی و سیستم‌های حیاتی، استفاده از یک کابل آنتن با کیفیت صرفاً یک انتخاب نیست، بلکه یک ضرورت ایمنی و عملیاتی است. استانداردها و گواهینامه‌های بین‌المللی، همان زبان مشترکی هستند که کیفیت، ایمنی و قابلیت اطمینان این رساناهای سیگنال را تضمین می‌کنند.

این بخش به بررسی دقیق این استانداردها می‌پردازد تا هنگام انتخاب محصول، معیاری فراتر از قیمت داشته باشید. آشنایی با این موازین، پایبندی ماکان کنترل به قوانین و مقررات حرفه‌ای در تأمین کالا را نشان می‌دهد.

استانداردهای ایمنی و حفاظتی: اولویت حفظ جان و دارایی

این استانداردها بر روی رفتار کابل RF در شرایط بحرانی، به ویژه در برابر آتش، تمرکز دارند. رعایت آن‌ها در پروژه‌های صنعتی غیرقابل مذاکره است.

• مقاومت در برابر اشتعال: استانداردهایی مانند IEC 60332 میزان گسترش شعله روی کابل انتقال سیگنال را در وضعیت عمودی یا افقی آزمایش می‌کند.

• عدم تولید دود و گازهای سمی (LSZH): استاندارد IEC 60754 و EN 61034 به ترتیب میزان اسیدیته و چگالی دود حاصل از سوختن کابل را اندازه‌گیری می‌کنند. در تونل‌ها، فضاهای بسته یا محل‌های پرتردد، استفاده از کابل‌های LSZH الزامی است.

• مقاومت در برابر شعله مستقیم: استاندارد IEC 60331 مشخص می‌کند که کابل در معرض شعله مستقیم، برای مدت زمان مشخصی (مثلاً ۹۰ دقیقه) باید به عملکرد خود ادامه دهد. این امر برای سیستم‌های اعلام و اطفای حریق حیاتی است.

استانداردهای عملکردی و کیفیتی: تضمین کارکرد در بلندمدت

این دسته از استانداردها، به مشخصات الکتریکی، مکانیکی و محیطی کابل آنتن می‌پردازند و تضمین می‌کنند محصول در طول عمر مفید خود، همانند روز اول عمل کند.

• استانداردهای الکتریکی: IEC 61196 به طور خاص برای کابل‌های کواکسیال ارتباطی است و پارامترهایی مانند امپدانس، تلفات، تضعیف و سازگاری فرکانسی را تعریف می‌کند.

• استانداردهای مکانیکی: شامل تست‌های خمش پی در پی، فشار، کشش و مقاومت در برابر پیچش می‌شود تا از استحکام کابل در شرایط نصب و بهره‌برداری اطمینان حاصل شود.

• استانداردهای محیطی: مقاومت در برابر رطوبت، دماهای شدید (بالا و پایین)، نور ماوراءبنفش (UV) و قرارگیری در معرض مواد شیمیایی خاص را پوشش می‌دهند. استاندارد ISO 6722 برای کابل‌های مورد استفاده در خودرو و ماشین‌آلات صنعتی مثال بارز این موضوع است.

اهمیت رعایت استانداردها در پروژه‌های صنعتی

نادیده گرفتن استانداردها می‌تواند عواقب مالی و جانی شدیدی به همراه داشته باشد:

1. ریسک افزایش یافته خرابی: کابل‌های فاقد استاندارد، احتمال خرابی زودرس و ایجاد وقفه در خط تولید را به شدت افزایش می‌دهند.

2. مشکلات ایمنی: کابل‌های با روکش نامرغوب ممکن است در صورت آتش‌سوزی، دود و گازهای سمی کشنده منتشر کنند.

3. عدم پذیرش پروژه: بسیاری از پیمانکاران اصلی و کارفرمایان بزرگ، مستندات گواهی استاندارد (Certificate of Conformity) را به عنوان پیش‌نیاز تحویل پروژه مطالبه می‌کنند.

4. هزینه‌های پنهان تعمیر و نگهداری: استفاده از محصولات غیراستاندارد، منجر به افزایش دفعات تعمیر و هزینه‌های نگهداری در بلندمدت خواهد شد.

نتیجه‌گیری بخش چهارم:

استانداردها، نقشه راهی برای دستیابی به کیفیت و ایمنی هستند. هنگام انتخاب کابل آنتن، بررسی گواهینامه‌های معتبر بین‌المللی باید در اولویت باشد. این گواهی‌ها تضمین می‌کنند که محصول، تست‌های سخت‌گیرانه را پشت سر گذاشته و برای چالش‌های محیط‌های صنعتی آماده است. در ماکان کنترل، کیفیت محصولات از جمله تجهیزات مرتبط مانند خازن و تجهیزات بانک خازنی، با استناد به همین استانداردها تأیید می‌شود.

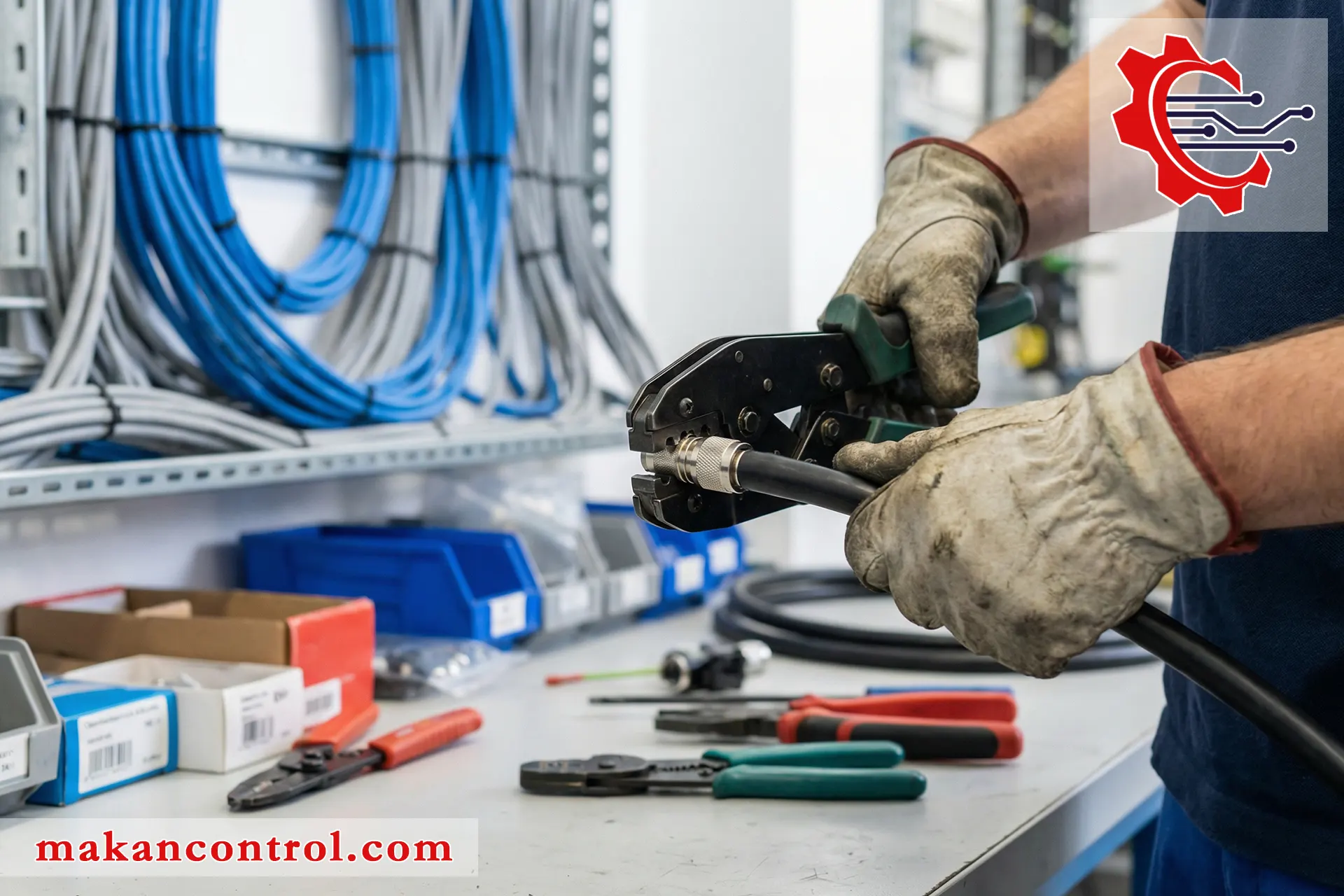

نصب، نگهداری و عیب‌یابی کابل آنتن؛ از تئوری تا اجرای بی‌نقص

خرید یک کابل آنتن با کیفیت عالی، تنها نیمی از راه موفقیت است. نیم دیگر، به اجرای صحیح نصب و راه‌اندازی و نگهداری اصولی آن بستگی دارد. یک نصب ضعیف می‌تواند تمام مزایای یک کابل RF مرغوب را از بین ببرد و منجر به مشکلات مزمن در سیستم ارتباطی شود.

این بخش، راهنمای عملی برای فنی‌کاران و مهندسین است تا با رعایت اصولی ساده ولی حیاتی، عمر مفید و کارایی رسانای سیگنال خود را به حداکثر برسانند. برای تهیه ابزار و لوازم جانبی با کیفیت، می‌توانید به فروشگاه تخصصی ما مراجعه کنید.

روش‌های اتصال و کانکتورها: قلب ارتباط فیزیکی

انتخاب و نصب صحیح کانکتور، یکی از حساسترین مراحل کار است. یک اتصال معیوب، بزرگترین منبع تلفات و نویز است.

• انواع رایج کانکتورها:

  • کانکتور N-Type: مستحکم، با قابلیت تحمل توان بالا و مناسب برای محیط‌های بیرونی و صنعتی سنگین.

  • کانکتور SMA: کوچک و فشرده، متداول در تجهیزات مخابراتی و ماژول‌های Wi-Fi صنعتی.

  • کانکتور BNC: سیستم قفل سریع بدون پیچ، معمول در تجهیزات آزمایشگاهی و ویدیویی. برای محیط‌های با لرزش زیاد توصیه نمی‌شود.

• نکات طلایی نصب کانکتور:

  1. از ابزار مناسب (Stripper, Crimper) متناسب با سایز دقیق کابل آنتن استفاده کنید.

  2. طول لخت‌سازی هادی مرکزی و شیلد را دقیقاً مطابق دستورالعمل کانکتور رعایت کنید.

  3. از پیچیدن سیم‌های شیلد به دور عایق خودداری کنید. شیلد باید به طور یکنواخت و محکم با بدنه کانکتور ارتباط برقرار کند.

  4. پس از نصب، از درزبند (Seal) ضد آب برای محیط‌های بیرونی استفاده نمایید.

محافظت در برابر نویز و تداخل: حفظ خلوص سیگنال

در محیط‌های پر از تجهیزات الکتریکی مانند پست‌های برق صنعتی یا اتاق‌های کنترل، نویز الکترومغناطیسی دشمن اصلی سیگنال است.

• راهکارهای مؤثر:

  • مسیردهی صحیح: کابل انتقال سیگنال را هرگز موازی و در مجاورت کابل‌های قدرت یا کنار درایو و سافت استارتر ها قرار ندهید. در صورت اجبار، فاصله حداقل ۳۰ سانتی‌متر و تقاطع به صورت عمود را رعایت کنید.

  • اتصال صحیح شیلد: شیلد کابل آنتن باید تنها در یک نقطه (ترجیحاً در طرف گیرنده) به زمین الکتریکی تمیز و مناسب متصل شود. اتصال شیلد در دو سر، می‌تواند باعث ایجاد حلقه زمین و القای نویز شود.

  • استفاده از کابل شیلددار با کیفیت: هرچه تراکم بافت شیلد بیشتر باشد، محافظت بهتر است. برای محیط‌های بسیار پرنویز، کابل‌های با شیلد دو یا سه لایه (فویل + بافت) پیشنهاد می‌شود.

  • محافظت مکانیکی: در مسیرهایی که احتمال آسیب وجود دارد، از کابل آرموردار یا از داکت و لوله فلزی استفاده کنید.

عیب‌یابی رایج و راه‌حل‌ها: رویکرد سیستماتیک

وقتی سیگنال ضعیف است یا وجود ندارد، این چک‌لیست گام‌به‌گام می‌تواند کمک‌کننده باشد:

1. مشخصه‌ای ساده: منبع (فرستنده) و گیرنده به تنهایی و با یک کابل کوتاه تست شده‌اند؟ ابتدا از سلامت تجهیزات انتهایی اطمینان حاصل کنید.

2. بازرسی فیزیکی: کل مسیر کابل را از نظر له شدگی، بریدگی، تابیدگی شدید یا آسیب به روکش بررسی کنید. اتصالات کانکتورها را از نظر شل بودن، اکسید شدن یا رطوبت بازبینی نمایید.

3. بررسی تطابق امپدانس: اطمینان حاصل کنید که امپدانس کابل آنتن با تمامی تجهیزات در مسیر (فرستنده، گیرنده، تقویت‌کننده، اسپلیتر) مطابقت دارد.

4. تست با دستگاه TDR: دستگاه بازتاب‌سنج (Time-Domain Reflectometer) می‌تواند محل دقیق قطعی، اتصال کوتاه یا تغییر امپدانس در طول کابل را حتی از یک سر آن مشخص کند.

5. اندازه‌گیری تلفات: با استفاده از یک سیگنال‌ژنراتور و پاورمتر، تلفات واقعی کابل را در فرکانس کاری اندازه‌گیری و با مقدار اعلام شده در دیتاشیت مقایسه کنید.

نکات ایمنی در نصب و تعمیر:

• قبل از هر کار: از قطع بودن منبع تغذیه تجهیزات متصل به کابل آنتن (مانند تقویت‌کننده‌ها) اطمینان حاصل کنید.

• در محیط‌های مرتفع: از تجهیزات ایمنی مناسب مانند هارنس و کلاه استفاده کرده و از نزدیک شدن به خطوط کابل مخابراتی و هوایی فشارقوی برق خودداری کنید.

• در محیط‌های بالقوه انفجاری: حتماً از کابل‌ها و کانکتورهای دارای گواهینامه ضد انفجار (ATEX/IECEx) مطابق با دستورالعمل خازن و تجهیزات بانک خازنی در چنین محیط‌هایی استفاده شود.

جمع‌بندی بخش پنجم:

نصب اصولی، سرمایه‌گذاری برای آینده است. با رعایت دقیق دستورالعمل‌های نصب کانکتور، مسیردهی هوشمندانه برای اجتناب از نویز و انجام بازدیدهای دوره‌ای، می‌توانید از عملکرد پایدار و بدون مشکل کابل آنتن خود برای سال‌ها مطمئن باشید. برای دریافت مشاوره فنی تخصصی در زمینه نصب و عیب‌یابی، تیم پشتیبانی ماکان کنترل از طریق صفحه تماس با ما آماده پاسخگویی است.
