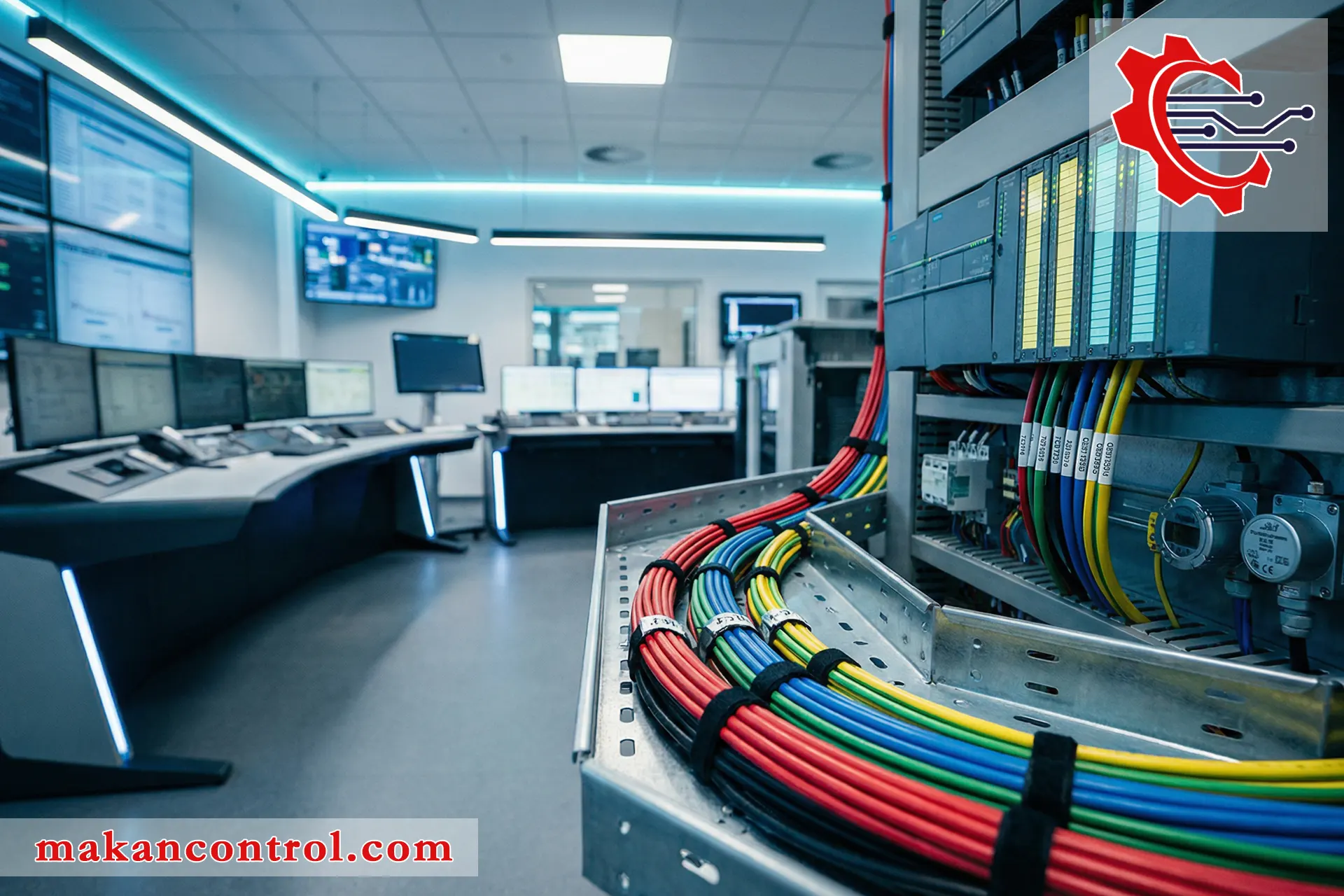

مقدمه‌ای بر کابل کنترل: ستون فقرات نامرئی صنعت مدرن

در قلب هر سیستم اتوماسیون صنعتی پیشرفته، شبکه‌ای از رگ‌های حیاتی جریان دارد که مسئولیت انتقال دقیق فرمان‌ها و سیگنال‌ها را بر عهده دارند. این رگ‌های حیاتی، چیزی نیستند جز کابل کنترل یا همان سیم‌های کنترل. این کابل‌ها، پیام‌رسانان قابل اعتماد بین اجزای مختلف یک سیستم صنعتی هستند و نقش تعیین‌کننده‌ای در دقت، پایایی و امنیت فرآیندها ایفا می‌کنند. ماکان کنترل، به عنوان یک تامین‌کننده تخصصی در حوزه برق صنعتی و ابزار دقیق، عمیقاً به اهمیت این المان‌های به ظاهر کوچک اما حیاتی واقف است.

تصور کنید یک کارخانه تولیدی را بدون شبکه عصبی کارآمد! سنسورها نمی‌توانند داده‌های دما را انتقال دهند، پی‌ال‌سی‌ها قادر به ارسال فرمان به موتورها نیستند و کل سیستم از کار می‌افتد. کابل‌های ابزار دقیق دقیقاً همین نقش عصبی را بازی می‌کنند. انتخاب نادرست این کابل‌ها می‌تواند منجر به نویز، خطاهای اندازه‌گیری، توقف‌های پرهزینه و حتی حوادث ناگوار شود. بنابراین، درک عمیق از ماهیت، انواع و کاربردهای کابل کنترل، نه یک انتخاب، که یک ضرورت برای هر مهندس، تکنیسین و خریدار آگاه در حوزه صنعت است.

هدف این مقاله جامع، فراتر از یک معرفی ساده است. ما در ماکان کنترل قصد داریم دانش فنی خود را به اشتراک بگذاریم و شما را به یک سفر آموزشی کامل ببریم. از تعریف ساختار داخلی یک کابل سیگنال شروع می‌کنیم و به بررسی جزئیات فنی، استانداردهای معتبر، و روش‌های انتخاب صحیح می‌پردازیم. این راهنما به شما کمک می‌کند تا با چشمی باز و دانشی کافی، بهترین گزینه را برای پروژه خود از میان انواع محصولات موجود در فروشگاه تخصصی ما انتخاب نمایید.

در بخش‌های پیش‌رو، به تفصیل بررسی خواهیم کرد که کابل کنترل دقیقاً چیست و چه اجزایی دارد. کاربردهای حیاتی آن را در بخش‌های مختلف صنعت مرور می‌کنیم. معیارهای فنی برای انتخاب کابل کنترل مناسب را به زبانی ساده شرح می‌دهیم و به اصول نصب و نگهداری اصولی آن خواهیم پرداخت. در انتها نیز به سوالات متداول پاسخ داده و نتیجه‌گیری نهایی را ارائه خواهیم کرد. با ما همراه باشید تا اسرار این ستون فقرات نامرئی صنعت را بشکافیم. برای آشنایی بیشتر با حوزه فعالیت ما، می‌توانید از صفحه درباره ما بازدید فرمایید.

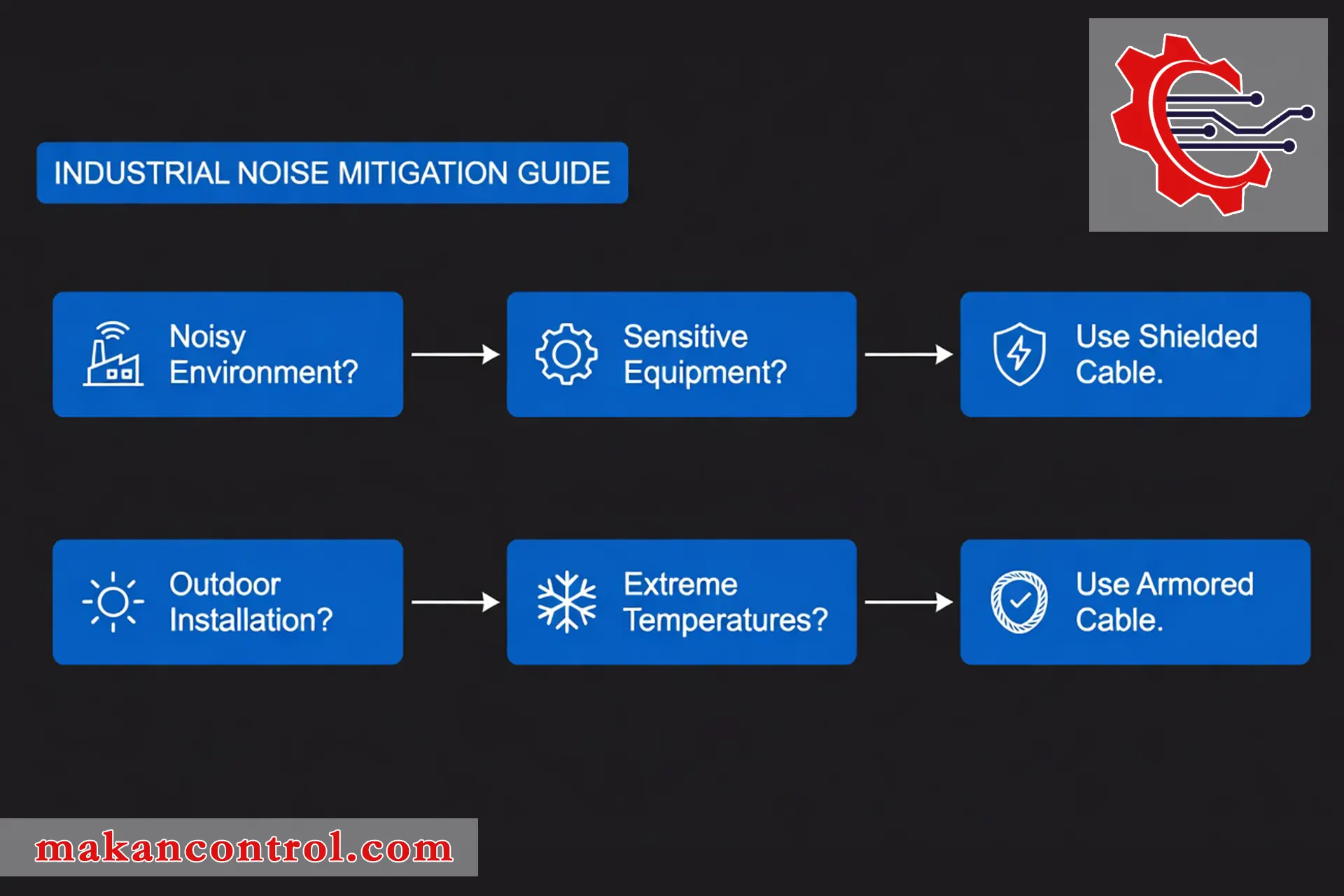

کابل کنترل چیست؟ شناخت ساختار، انواع و استانداردها

تعریف دقیق: مرز بین کابل کنترل و سایر کابل‌ها

کابل کنترل یا Control Cable، به گروهی از کابل‌های چند رشته‌ای اطلاق می‌شود که وظیفه اصلی آن‌ها انتقال سیگنال‌های فرمان، اندازه‌گیری و داده‌های با ولتاژ پایین (معمولاً تا ۱ کیلوولت) در سیستم‌های کنترل، ابزار دقیق و اتوماسیون است. تفاوت اصلی این سیم‌های کنترل با کابل‌های قدرت، در کاربرد آن‌ها نهفته است. کابل‌های قدرت، انرژی الکتریکی را برای راه‌اندازی تجهیزات منتقل می‌کنند، در حالی که کابل‌های سیگنال، حامل فرمان‌های روشن/خاموش، داده‌های سنسورها یا سیگنال‌های آنالوگ و دیجیتال هستند. این تمایز را می‌توان در صفحه تخصصی سیم و کابل در فروشگاه ماکان کنترل به وضوح مشاهده کرد.

آناتومی یک کابل کنترل: از هسته تا پوشش

درک ساختار داخلی این کابل‌ها کلید انتخاب صحیح است. هر کابل ابزار دقیق از لایه‌های زیر تشکیل شده است:

هادی: مسیر عبور سیگنال

هادی معمولاً از مس با درجه خلوص بالا یا گاهی آلومینیوم ساخته می‌شود. این بخش به دو شکل اصلی وجود دارد:

• هادی مفتولی (کلاس ۱): برای کاربردهای ثابت و بدون خمش مکرر.

• هادی افشان (کلاس ۵): انعطاف‌پذیرتر و مناسب برای مسیرهای با پیچ و خم.
  انتخاب بین سیم و کابل افشان و سیم و کابل مفتولی به شرایط نصب بستگی دارد.

عایق: محافظت و جداسازی

هر رشته سیم توسط لایه‌ای از مواد پلیمری مانند PVC, XLPE یا PE عایق‌بندی می‌شود. این عایق‌ها از اتصال کوتاه رشته‌ها به هم جلوگیری کرده و در برابر دما، رطوبت و فرسایش مقاومت می‌کنند.

شیلد: سپر مقابله با نویز

یکی از مهم‌ترین بخش‌ها در بسیاری از کابل‌های کنترل شیلددار، لایه محافظ (Shield) است. این لایه که می‌تواند از بافت سیم مسی، نوار آلومینیوم یا ترکیبی از هر دو باشد، مانند یک قفس فارادی عمل کرده و سیگنال‌های حساس را از نویزهای الکترومغناطیسی محیط (EMI/RFI) محافظت می‌کند.

غلاف نهایی: زره دفاعی

غلاف یا جکت خارجی، آخرین خط دفاعی در برابر عوامل مکانیکی، شیمیایی و محیطی مانند ضربه، روغن، نور خورشید و حرارت است. جنس این غلاف بسته به محیط کاربرد متغیر است.

دسته‌بندی انواع اصلی کابل کنترل

کابل‌های کنترل را می‌توان بر اساس معیارهای مختلف طبقه‌بندی کرد:

بر اساس نوع حفاظت (Shielding)

• کابل کنترل شیلددار: برای محیط‌های پرنویز مانند نزدیکی موتورها، درایوها و تابلوهای برق صنعتی ضروری است. این نوع در سیستم‌های اتوماسیون صنعتی پیشرفته کاربرد فراوانی دارد.

• کابل کنترل بدون شیلد: برای محیط‌های کنترل‌شده و فاقد نویز قابل توجه استفاده می‌شود.

بر اساس مقاومت مکانیکی

• کابل کنترل آرموردار: مجهز به یک لایه محافظ فولادی گالوانیزه یا سیم فولادی زیر غلاف است. این کابل آرموردار در برابر فشار، کشش و آسیب‌های فیزیکی مانند گازگرفتگی جوندگان مقاومت فوق‌العاده‌ای دارد و برای کابل‌کشی در کف کارگاه‌ها یا مسیرهای بیرونی ایده‌آل است.

بر اساس ساختار هادی و کاربرد خاص

• کابل کنترل چندزوج یا چندپار: برای انتقال سیگنال‌های مختلف به موازات هم.

• کابل کنترل کواکسیال: برای سیگنال‌های فرکانس بالا.
  این تنوع را می‌توان در دسته‌بندی کابل کنترل در فروشگاه آنلاین ماکان کنترل بررسی کرد.

استانداردهای جهانی و ملی: زبان مشترک کیفیت

رعایت استانداردها ضامن ایمنی و عملکرد صحیح است. مهم‌ترین استانداردها عبارتند از:

• IEC 60502-1 & IEC 60502-2: استانداردهای بین‌المللی برای کابل‌های قدرت و کنترل.

• VDE 0271: استاندارد معتبر آلمانی.

• ISIRI (موسسه استاندارد ایران): استانداردهای ملی که مطابقت با آن‌ها برای پروژه‌های داخلی الزامی است.

• UL 44 & UL 854: استانداردهای امنیتی و ایمنی موسسه UL آمریکا.
  یک تأمین‌کننده معتبر مانند ماکان کنترل، محصولات خود را مطابق با این استانداردها ارائه می‌دهد. برای درک اهمیت استانداردها در تجهیزات مرتبط، مطالعه درباره خازن و تجهیزات بانک خازنی می‌تواند مفید باشد.

سوال متداول: آیا می‌توان از کابل معمولی به جای کابل کنترل استفاده کرد؟
هرگز! کابل‌های معمولی فاقد ویژگی‌های ضروری مانند یکنواختی امپدانس، شیلدینگ مناسب و عایق‌بندی بهینه برای سیگنال‌های حساس هستند. استفاده از آن‌ها باعث نویز، خطا و بی‌ثباتی در سیستم‌های حساس ابزار دقیق می‌شود. همیشه از محصولات استاندارد و تخصصی استفاده کنید.

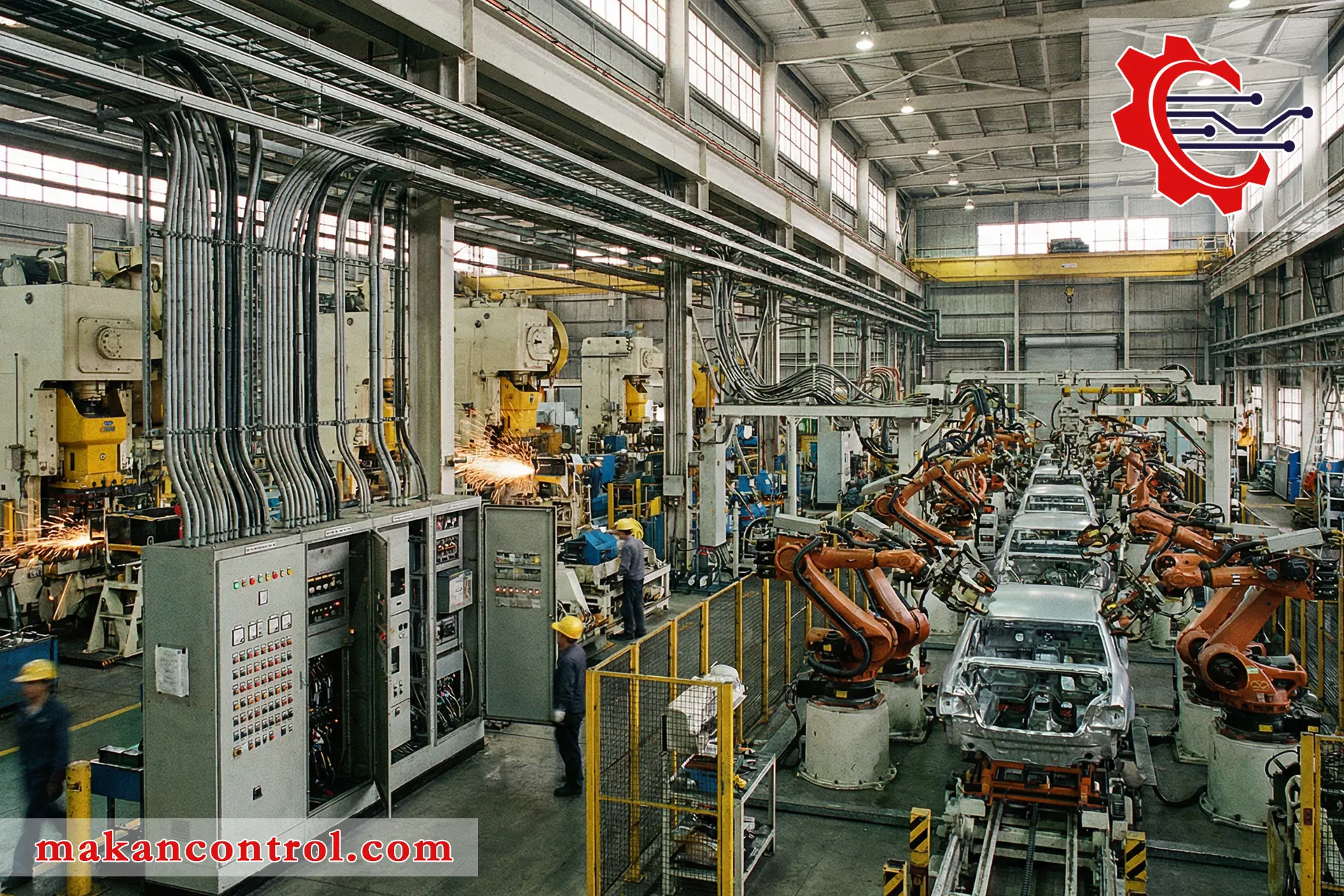

کاربردهای حیاتی کابل کنترل در صنعت؛ از تئوری تا عمل

سیستم‌های اتوماسیون صنعتی: شبکه عصبی هوشمند کارخانه‌ها

اتوماسیون صنعتی بدون کابل کنترل قابل تصور نیست. این کابل‌ها، بستر ارتباطی بین تمام اجزای هوشمند یک کارخانه را فراهم می‌کنند. در یک سیستم مبتنی بر PLC، سیم‌های کنترل مسئول انتقال سیگنال از سنسورها (مثل سنسورهای مجاورتی، فتوالکتریک و فشار) به واحد پردازش مرکزی و سپس ارسال فرمان‌های خروجی به عملگرها (مانند سلونوئیدولو، کنتاکتورها و شیرهای برقی) هستند. قابلیت اطمینان این اتصالات، به طور مستقیم بر دقت تولید، ایمنی و تداوم عملیات تأثیر می‌گذارد. برای طراحی بهینه این سیستم‌ها، مشاوره با متخصصان اتوماسیون صنعتی ضروری است.

در خطوط تولید رباتیک

ربات‌های صنعتی برای هماهنگی حرکت محورها و عملگرهای خود (گریپر، جوش و رنگ) به حجم بالایی از سیگنال‌های دیجیتال و آنالوگ نیاز دارند. کابل‌های کنترل شیلددار با انعطاف‌پذیری بالا و مقاومت در برابر خمش مکرر، گزینه ایده‌آل برای این کاربردهای پویا هستند. آن‌ها از تداخل نویز موتورهای سروو و درایوها بر سیگنال‌های حساس موقعیت‌سنج جلوگیری می‌کنند.

در سیستم‌های SCADA و مانیتورینگ

کابل‌های ابزار دقیق، داده‌های حیاتی از سراسر کارخانه (دما، فشار، جریان، سطح) را به اتاق کنترل منتقل می‌کنند. این داده‌ها پایه تصمیم‌گیری اپراتورها و سیستم‌های کنترل هوشمند را تشکیل می‌دهند. هر گونه نویز یا افت سیگنال در این کابل سیگنال می‌تواند منجر به نمایش اطلاعات نادرست و در نتیجه، تصمیم‌گیری غلط شود.

برق صنعتی و تابلوهای کنترل: مرکز فرماندهی

تابلوهای کنترل و توزیع، قلب تپنده برق صنعتی هر واحد تولیدی هستند. در داخل این تابلوها، انبوهی از کابل کنترل برای ارتباط بین رله‌های حفاظتی، کنتاکتورها، نمایشگرها و ترمینال‌ها استفاده می‌شود.

ارتباط در موتور کنترل سنترها (MCCs)

هر سلول کنترل موتور نیاز به کابل کنترل برای راه‌اندازی، توقف، و نظارت بر وضعیت موتور دارد. این کابل‌ها فرمان‌های ارسالی از PLC یا دستی را به کنتاکتور منتقل کرده و همچنین سیگنال‌های برگشتی مانند وضعیت کلید حرارتی یا سنسور جریان را گزارش می‌دهند. استفاده از کابل آرموردار در کف تابلوها یا مسیرهای پرتردد، از آسیب‌های مکانیکی پیشگیری می‌کند.

سیستم‌های روشنایی و اعلان حریق صنعتی

حتی در سیستم‌های روشنایی هوشمند سالن‌های بزرگ یا سیستم‌های اعلام و اطفای حریق صنعتی، سیم کنترل نقش کلیدی در ارسال فرمان‌های روشن/خاموش و دریافت سیگنال‌های حسگرهای دود و حرارت ایفا می‌کند.

ابزار دقیق (Instrumentation): انتقال بی‌نقص سیگنال‌های حیاتی

حساس‌ترین کاربرد کابل کنترل در حوزه ابزار دقیق است. جایی که دقت و یکپارچگی سیگنال، از انتقال خود انرژی اهمیت بیشتری پیدا می‌کند. این کابل‌ها اغلب به نام کابل ابزار دقیق یا Instrumentation Cable شناخته می‌شوند.

حلقه‌های اندازه‌گیری (Measurement Loops)

سنسورهای دما (ترموکوپل و RTD)، ترانسمیترهای فشار، فلومترها و آنالایزرهای online، سیگنال‌های ضعیف و بسیار حساسی تولید می‌کنند. یک کابل کنترل شیلددار با دقت مهندسی‌شده، این سیگنال‌های میلی‌ولتی یا میلی‌آمپری را بدون اعوجاج و آلودگی نویزی به سیستم کنترل یا نمایشگر منتقل می‌کند. هر گونه مشکل در این مسیر، مستقیماً بر کیفیت محصول و ایمنی فرآیند تأثیر می‌گذارد.

کاربرد در صنایع خاص

• پتروشیمی و پالایشگاه: کابل‌های ضد شعله، مقاوم در برابر هیدروکربن‌ها و با شیلد قوی.

• صنایع غذایی و دارویی: کابل‌های با غلاف عاری از هالوژن و مقاوم در برابر شستشو.

• نیروگاه‌ها: کابل‌های مقاوم در برابر حرارت بالا و تشعشع.
  این کاربردهای تخصصی را می‌توان در مقالات تخصصی ماکان کنترل با جزئیات بیشتر مطالعه کرد.

جدول مقایسه‌ای کاربردها و الزامات کابل کنترل

نکته کلیدی: انتخاب نادرست نوع کابل کنترل برای هر کاربرد، می‌تواند منجر به هزینه‌های چند برابری برای رفع عیب، تولید ضایعات یا توقف خط تولید شود. همیشه با کارشناسان فنی ما در ماکان کنترل مشورت کنید. برای استعلام قیمت و خرید می‌توانید از طریق تماس با ما اقدام نمایید.

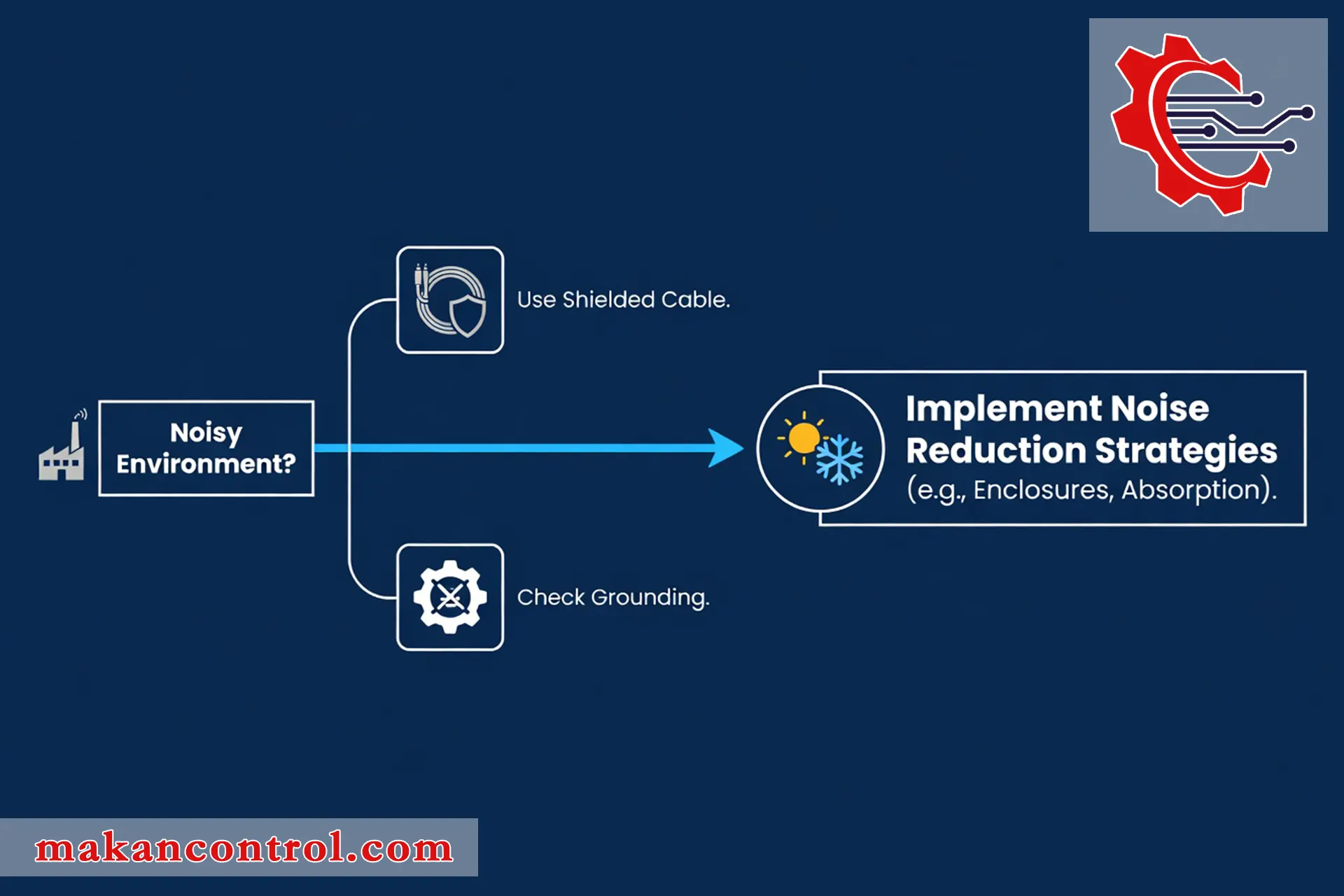

چگونه بهترین کابل کنترل را برای پروژه خود انتخاب کنیم؟

انتخاب صحیح کابل کنترل یک تصمیم فنی حیاتی است که عملکرد، ایمنی و طول عمر سیستم شما را تعیین می‌کند. این بخش به عنوان یک راهنمای جامع و عملی، معیارهای کلیدی انتخاب را به شما آموزش می‌دهد تا بتوانید با اطمینان کامل، محصول مناسب را از میان گزینه‌های موجود در فروشگاه ماکان کنترل انتخاب نمایید. سیم کنترل نامناسب، حتی اگر در کوتاه‌مدت کار کند، یک تهدید پنهان برای پروژه شما محسوب می‌شود.

معیارهای فنی کلیدی در انتخاب کابل کنترل

این پارامترها باید مطابق با نیازهای طراحی پروژه و شرایط محیطی تعیین شوند.

ولتاژ نامی (Rated Voltage)

ولتاژ نامی، حداکثر ولتاژی است که کابل ابزار دقیق می‌تواند به طور دائم تحمل کند. این مقدار باید از حداکثر ولتاژ موجود در سیستم بالاتر باشد. معمولاً کابل‌های کنترل در رده‌های ۳۰۰/۵۰۰ ولت یا ۰.۶/۱ کیلوولت ساخته می‌شوند. برای سیستم‌های کنترل استاندارد با ولتاژ ۲۴VDC یا ۲۲۰VAC، رده ۳۰۰/۵۰۰ ولت کافی است.

سطح مقطع و تعداد رشته‌ها (Cross-Section & Number of Cores)

• سطح مقطع: بر اساس جریان بار و افت ولتاژ مجاز محاسبه می‌شود. برای سیگنال‌های دیجیتال، سطح‌مقطع‌های ۰.۵، ۰.۷۵ یا ۱ میلی‌متر مربع رایج است. برای سیگنال‌های آنالوگ حساس یا مسیرهای طولانی، سطح مقطع بزرگ‌تر (۱.۵ یا ۲.۵ mm²) برای کاهش مقاومت و افت سیگنال پیشنهاد می‌شود.

• تعداد رشته‌ها: باید برابر با مجموع سیگنال‌های مورد نیاز به اضافه حداقل ۲۰٪ رزرو برای توسعه آینده باشد. کابل‌های با ۲، ۴، ۶، ۸، ۱۰، ۱۲، ۱۶، ۲۰ و ۲۴ رشته متداول هستند. لیست کامل را در صفحه کابل کنترل ما مشاهده کنید.

نوع شیلدینگ (Shielding Type)

انتخاب شیلد به محیط نصب بستگی دارد:

• فاقد شیلد: فقط برای محیط‌های عاری از نویز و با فاصله از کابل‌های قدرت.

• شیلد فویل آلومینیوم (Al Foil): برای حفاظت در برابر نویزهای فرکانس بالا مناسب و مقرون به‌به‌صرفه است.

• شیلد بافته مسی (Braided Copper): برای حذف نویزهای فرکانس پایین و میدان‌های مغناطیسی قوی (مانند اطراف درایو و سافت استارتر) ایده‌آل است. پوشش معمولاً بین ۸۰ تا ۹۵٪ است.

• شیلد ترکیبی (Foil + Braid): حداکثر حفاظت را برای حساسترین کاربردهای ابزار دقیق فراهم می‌کند.

شرایط محیطی و ویژگی‌های مواد (جنس عایق و غلاف)

این عوامل بر دوام فیزیکی کابل سیگنال تأثیر مستقیم دارند.

محدوده دمای کاری

• دمای پایه: معمولاً ۷۰+ درجه سانتی‌گراد برای عایق PVC.

• برای محیط‌های گرم: از کابل با عایق XLPE (تا ۹۰+ درجه) یا سیلیکون استفاده کنید.

• برای محیط‌های سرد: به دنبال کابل با قابلیت انعطاف در دمای پایین (مثلاً ۲۵- درجه) باشید.

مقاومت‌های شیمیایی و مکانیکی

• غلاف PVC معمولی: برای محیط‌های داخلی.

• غلاف PVC روغنی (Oil Resistant): برای کارگاه‌هایی که در معرض روغن و گریس هستند.

• غلاف PUR (پلی اورتان): مقاومت عالی در برابر سایش، روغن و هیدروکربن‌ها.

• کابل کنترل آرموردار: با غلاف فولادی گالوانیزه، گزینه نهایی برای مقاومت در برابر فشار، کشش و آسیب فیزیکی شدید است.

مقایسه افشان در مقابل مفتولی و استانداردهای مرتبط

این انتخاب بر اساس نوع نصب انجام می‌شود:

• کابل با هادی مفتولی (Class 1): صلب‌تر، برای مسیرهای ثابت و بدون حرکت. نصب آن در ترانک و لوله راحت‌تر است.

• کابل با هادی افشان (Class 5): انعطاف‌پذیرتر، برای اتصالات متحرک، باز و بست مکرر یا مسیرهای پرپیچ و خم. اطلاعات بیشتر درباره سیم و کابل مفتولی و سیم و کابل افشان را در وبلاگ تخصصی ما بخوانید.

همچنین، تطابق با استانداردهای ملی و بین‌المللی مانند ISIRI یا IEC نشانه کیفیت و ایمنی محصول است. این موضوع در انتخاب تجهیزاتی مانند خازن و تجهیزات بانک خازنی نیز به همین اندازه حیاتی است.

یک راهنمای انتخاب گام به گام (Decision Tree)

برای ساده‌سازی فرآیند، این نمودار درختی را دنبال کنید:

آیا سیگنال شما حساس است (آنالوگ، داده) یا در محیط پرنویز است؟
│
├─> بله ──> آیا محیط دارای آسیب مکانیکی است (کف، فضای باز، جوندگان)؟
│   │
│   ├─> بله ──> کابل کنترل شیلددار آرموردار با غلاف مقاوم
│   │
│   └─> خیر ──> کابل کنترل شیلددار (ترجیحاً با شیلد ترکیبی)
│
└─> خیر ──> آیا کابل نیاز به خمش مکرر دارد؟
    │
    ├─> بله ──> کابل کنترل افشان بدون شیلد یا با شیلد سبک
    │
    └─> خیر ──> کابل کنترل مفتولی استاندارد برای نصب ثابت

نکات نهایی پیش از خرید

• برچسب و مارکینگ: روی کابل استاندارد، مشخصاتی مانند نام سازنده، استاندارد، سطح مقطع، ولتاژ و تعداد رشته به وضوح چاپ شده است.

• مشاوره فنی: در پروژه‌های پیچیده یا شرایط خاص، همیشه با مهندسین مجرب مشورت کنید. کارشناسان ماکان کنترل آماده ارائه راهنمایی رایگان هستند.

• خرید از تأمین‌کننده معتبر: این اطمینان را می‌دهد که کابل مطابق با مشخصات اعلام شده و دارای گارانتی است. برای استعلام قیمت و خرید مطمئن، به صفحه فروشگاه ما مراجعه یا از طریق تماس با ما درخواست خود را ثبت نمایید.

هشدار: هرگز کیفیت را فدای قیمت نکنید. هزینه تعویض یک کابل کنترل معیوب یا نامناسب، می‌تواند چندین برابر قیمت اولیه آن باشد و منجر به خسارات تولیدی جبران‌ناپذیری شود.

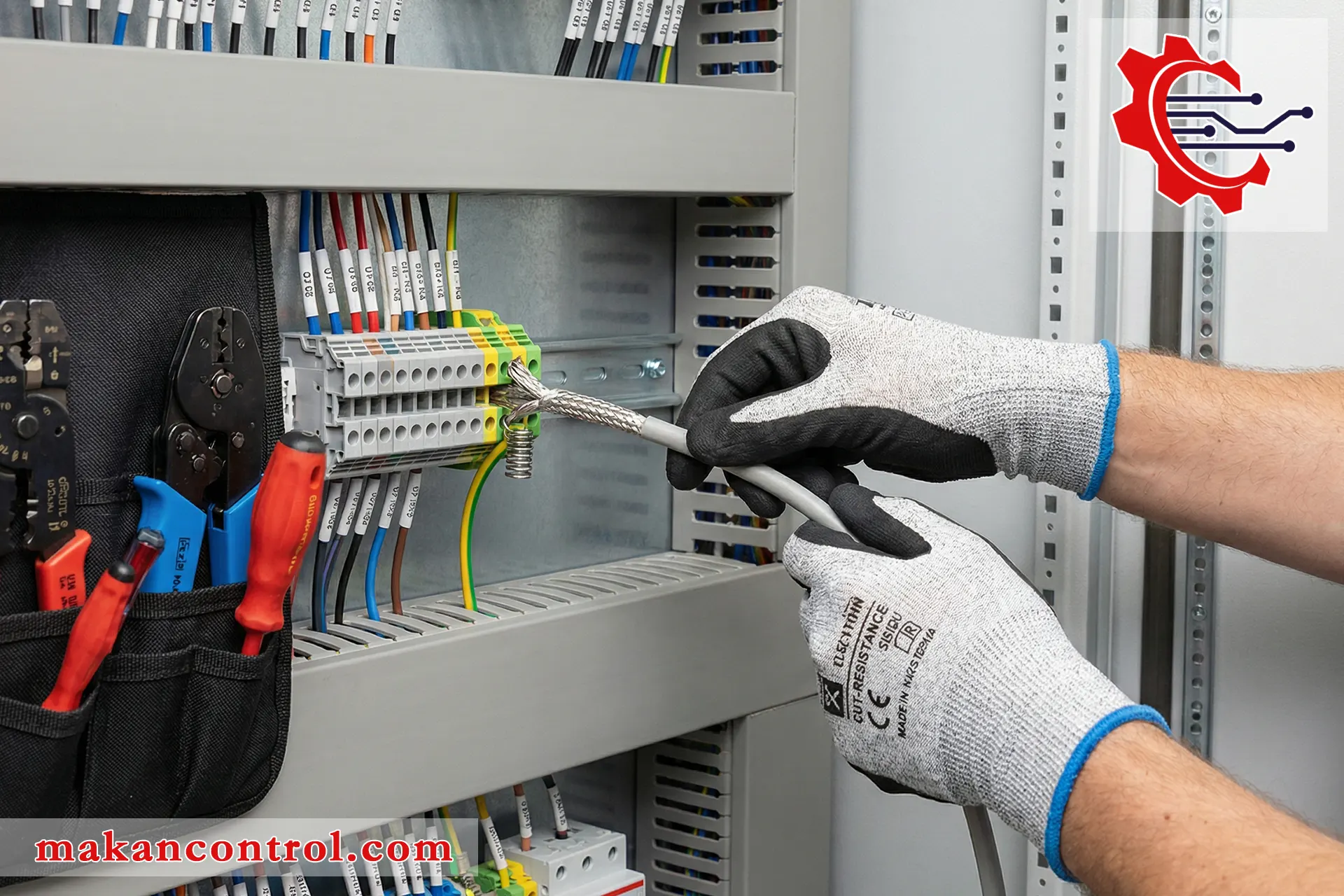

نصب، راه‌اندازی و نگهداری اصولی کابل‌های کنترل

نصب صحیح کابل کنترل به اندازه انتخاب آن اهمیت دارد. حتی بهترین کابل ابزار دقیق نیز در صورت نصب غیراصولی، عملکرد مطلوبی نخواهد داشت و ممکن است منجر به اختلال در سیستم، افزایش نویز و کاهش عمر مفید شود. این بخش به شما می‌آموزد که چگونه با رعایت اصول فنی و استانداردهای بین‌المللی، سیم‌های کنترل خود را نصب، راه‌اندازی و نگهداری کنید تا از حداکثر کارایی و دوام آن‌ها اطمینان حاصل نمایید. رعایت این نکات، سرمایه‌گذاری شما در تجهیزات اتوماسیون صنعتی را بیمه خواهد کرد.

اصول اولیه و ملاحظات پیش از نصب

قبل از شروع فرآیند نصب، برنامه‌ریزی دقیق و توجه به جزئیات ضروری است. این مرحله از بروز بسیاری از مشکلات آینده جلوگیری می‌کند.

بررسی نقشه‌ها و مشخصات فنی

همواره مطمئن شوید که کابل سیگنال انتخابی با مشخصات ذکر شده در نقشه‌های الکتریکال و P&ID مطابقت دارد. بررسی سطح مقطع، تعداد رشته‌ها، نوع شیلد و دمای کاری از جمله این موارد است. نقشه‌ها را می‌توانید در مقالات آموزشی ماکان کنترل مطالعه کنید.

آماده‌سازی مسیر و شرایط محیطی

مسیر کابل‌کشی باید از نظر عاری بودن از لبه‌های تیز، دمای بالا، منابع نویز قوی (مانند کابل‌های قدرت، درایوهای بزرگ و ترانسفورماتورها) و مواد شیمیایی خورنده بررسی شود. رعایت فاصله مجاز بین کابل‌های کنترل و قدرت طبق استاندارد (معمولاً حداقل ۱۵ تا ۳۰ سانتی‌متر) یک اصل غیرقابل اغماض است.

مراحل اجرایی نصب و کابل‌کشی اصولی

اجرای منظم و دقیق این مراحل، کلید موفقیت در نصب است.

کشش و خمش صحیح کابل

از کشیدن بیش از حد یا خمش با شعاع کم خودداری کنید. شعاع خمش مجاز معمولاً ۱۰ تا ۱۵ برابر قطر خارجی کابل کنترل است. برای کابل‌های کنترل شیلددار و کابل کنترل آرموردار، این شعاع ممکن است بیشتر باشد. همواره از ابزار مناسب مانند قرقره کشنده استفاده نمایید.

نحوه قرارگیری در ترانک، نردبان کابل یا لوله

• در ترانک‌ها: از پر کردن بیش از ۴۰٪ فضای ترانک خودداری کنید. در صورت امکان، کابل‌های کنترل و قدرت را در محفظه‌های جداگانه یا با استفاده از جداکننده فیزیکی قرار دهید.

• روی نردبان کابل: کابل‌ها باید به طور منظم و با بست‌های مناسب مهار شوند.

• در لوله (کانال): قطر لوله باید به گونه‌ای انتخاب شود که پس از عبور کابل، ۴۰٪ فضای آن خالی بماند.

نکات ویژه برای کابل‌های شیلددار

شیلد کابل ابزار دقیق فقط باید از یک سر به زمین مناسب متصل شود (اتصال یک‌طرفه). اتصال دوطرفه می‌تواند باعث ایجاد حلقه جریان زمین و افزایش نویز شود. انتهای شیلد در سر دیگر باید عایق‌بندی شود.

اتصال و پایان‌دهی حرفه‌ای (ترمینال و کانکتور)

این مرحله حساس‌ترین بخش از نظر عملکرد الکتریکی است.

لخت‌سازی و آماده‌سازی سر کابل

با استفاده از ابزار مخصوص و بدون آسیب به هادی‌ها، عایق را به اندازه لازم بردارید. برای کابل کنترل با شیلد، شیلد را به صورت یک بافت جمع کنید یا از حلقه اتصال شیلد استفاده نمایید. از وارد کردن فشار به عایق اصلی رشته‌ها خودداری کنید.

انتخاب و نصب ترمینال و کانکتور مناسب

• از ترمینال‌ها و کانکتورهای با کیفیت که مطابق با سطح مقطع هادی هستند استفاده کنید.

• برای اطمینان از اتصال محکم و جلوگیری از اکسیداسیون، از فریت‌ها (اتصالات فشاری) یا هولدرهای مخصوص استفاده نمایید.

• در محیط‌های با نویز بالا، از کانکتورهای دارای شیلد متالیک استفاده کنید.

نگهداری پیشگیرانه و عیب‌یابی

یک برنامه نگهداری منظم، از بروز خرابی‌های پرهزینه جلوگیری می‌کند.

بازرسی دوره‌ای

به طور دوره‌ی، سلامت فیزیکی کابل کنترل، بست‌ها، محل‌های اتصال و نشانه‌های فرسودگی مانند ترک خوردگی غلاف، تغییر رنگ یا آثار حرارت را بررسی کنید. این موضوع در تمامی تجهیزات برق صنعتی از اهمیت بالایی برخوردار است.

رایج‌ترین مشکلات و راه‌حل‌ها

رعایت نکات ایمنی؛ خط قرمزهای غیرقابل عبور

• همیشه قبل از کار، مدار را از برق قطع و مطمئن شوید (Lock Out/Tag Out).

• از ابزار و تجهیزات حفاظت فردی مناسب استفاده کنید.

• هرگز کابل کنترل را برای کاربردهایی غیر از انتقال سیگنال (مثلاً به عنوان طناب یا نگهدارنده موقت) استفاده نکنید.

• در صورت آسیب جدی به غلاف یا عایق، کل بخش آسیب‌دیده را تعویض نمایید؛ ترمیم موقت قابل اطمینان نیست.

با رعایت این اصول، سیستم کنترل شما پایدار، مطمئن و با دوام خواهد بود. در صورت نیاز به مشاوره فنی تخصصی یا خرید کابل کنترل استاندارد، کارشناسان ماکان کنترل از طریق صفحه تماس با ما آماده پاسخگویی هستند. همچنین می‌توانید برای اطلاع از شرایط و قوانین و مقررات سایت، به صفحه مربوطه مراجعه فرمایید.

سوالات متداول درباره کابل کنترل

سوالات فنی و کاربردی کابل کنترل

در این بخش به پرتکرارترین پرسش‌های مهندسین، خریداران و دانشجویان در مورد کابل کنترل پاسخ می‌دهیم. این پاسخ‌ها بر اساس تجربه عملی و استانداردهای فنی ارائه شده‌اند.

تفاوت اصلی کابل کنترل با کابل قدرت چیست؟

کابل قدرت برای انتقال انرژی الکتریکی با جریان و ولتاژ نسبتاً بالا به منظور راه‌اندازی موتورها، روشنایی و تجهیزات اصلی استفاده می‌شود. در مقابل، کابل ابزار دقیق یا کنترل، مخصوص انتقال سیگنال‌های فرمان، اندازه‌گیری و داده با ولتاژ پایین (معمولاً زیر ۱ کیلوولت) است. تفاوت در طراحی، شیلدینگ، تعداد رشته‌ها و دقت ساخت نهفته است.

آیا می‌توان از کابل معمولی به جای کابل کنترل استفاده کرد؟

هرگز. کابل‌های معمولی فاقد شیلد محافظ در برابر نویز، عایق‌بندی یکنواخت و استانداردهای لازم برای انتقال سیگنال‌های حساس هستند. استفاده از آن‌ها در سیستم‌های اتوماسیون صنعتی باعث ناپایداری، خطاهای اندازه‌گیری و اختلال در عملکرد سیستم می‌شود. همیشه از کابل کنترل مخصوص این کاربرد استفاده نمایید.

شعاع خمش مجاز برای کابل کنترل چقدر است؟

شعاع خمش حداقل معمولاً ۱۰ تا ۱۵ برابر قطر خارجی کابل کنترل است. برای کابل‌های کنترل شیلددار با هادی افشان، این مقدار ممکن است به ۸ برابر قطر کاهش یابد، اما برای کابل کنترل آرموردار بهتر است شعاع بزرگ‌تری (حدود ۱۵-۲۰ برابر) در نظر گرفته شود. رعایت این امر از آسیب به هادی و شیلد جلوگیری می‌کند.

سوالات مربوط به انتخاب و خرید

انتخاب محصول مناسب یکی از دغدغه‌های اصلی مشتریان است.

معیار انتخاب بین کابل کنترل شیلددار و بدون شیلد چیست؟

اگر کابل سیگنال در مجاورت منابع نویز (مانند موتورها، درایوها، کابل‌های قدرت) قرار دارد یا سیگنال انتقالی حساس (مانند سیگنال‌های آنالوگ ۴-۲۰ میلی‌آمپر) است، حتماً از نوع شیلددار استفاده کنید. در محیط‌های عاری از نویز و برای سیگنال‌های دیجیتال ساده، نوع بدون شیلد قابل استفاده است. برای آشنایی با انواع، به صفحه کابل شیلددار مراجعه کنید.

کابل کنترل با هادی مفتولی بهتر است یا افشان؟

این انتخاب کاملاً به کاربرد بستگی دارد:

• هادی مفتولی (کلاس ۱): برای نصب ثابت در داخل ترانک یا لوله، مقاومت مکانیکی بالاتر و قیمت معمولاً مقرون‌به‌صرفه‌تر.

• هادی افشان (کلاس ۵): برای کاربردهای متحرک، پرتابل یا مسیرهای پرپیچ‌وخم که نیاز به انعطاف‌پذیری بالاست.
  مقایسه کامل این دو نوع را در صفحات سیم و کابل مفتولی و سیم و کابل افشان مطالعه کنید.

چگونه از کیفیت و استاندارد بودن کابل کنترل مطمئن شویم؟

به مارکینگ روی غلاف توجه کنید. وجود اطلاعاتی مانند نام سازنده، استاندارد (مثلاً ISIRI، IEC 60502)، ولتاژ نامی، سطح مقطع و تعداد رشته‌ها ضروری است. خرید از یک تامین‌کننده معتبر مانند ماکان کنترل که دارای گارانتی و خدمات پس از فروش است، بهترین راه اطمینان از کیفیت است. برای اطمینان می‌توانید درباره ما و سوابق شرکت را بررسی کنید.

سوالات نصب و عیب‌یابی

اشتباهات رایج در نصب می‌تواند باعث مشکلات عملیاتی شود.

چرا باید شیلد کابل کنترل فقط از یک سر ارت شود؟

ارت کردن شیلد کابل ابزار دقیق از دو سر، می‌تواند باعث ایجاد یک حلقه جریان زمین (Ground Loop) شود. این پدیده، خود منبع ایجاد نویز و ولتاژهای ناخواسته در شیلد است. برای حذف نویز، شیلد باید تنها در سمت منبع سیگنال یا کنترل‌ر به زمین سیستم متصل شود و سر دیگر عایق باشد.

رایج‌ترین دلیل نویز در سیگنال‌های کابل کنترل چیست؟

• عدم رعایت فاصله از کابل‌های قدرت: مهمترین دلیل.

• اتصال نادرست یا عدم اتصال شیلد.

• سیستم ارت ضعیف یا نامناسب.

• تداخل با منابع نویز قوی مانند موتورهای القایی یا اینورترها.

در صورت آسیب دیدن غلاف کابل کنترل، آیا ترمیم آن مجاز است؟

ترمیم موقت (با چسب برق یا نوار) فقط برای مواقع اضطراری و کوتاه‌مدت قابل قبول است. برای حل دائمی، باید بخش آسیب‌دیده کابل کنترل به طور کامل قطع و با استفاده از کانکتورها یا کوت‌کابل‌های مخصوص، دو قسمت سالم به هم متصل شوند. در صورت آسیب گسترده، تعویض کامل کابل توصیه می‌شود. ایمنی سیستم برق صنعتی اولویت دارد.

سوالات تکمیلی و مقایسه‌ای

پاسخ به پرسش‌های ویژه‌تر.

آیا کابل کنترل با کابل مخابراتی یا آنتن یکی است؟

خیر. کابل کنترل برای انتقال سیگنال‌های صنعتی DC یا low-frequency AC طراحی شده است. کابل مخابراتی و هوایی (مانند کابل کواکسیال) برای انتقال سیگنال‌های با فرکانس بالا (RF) و در سیستم‌های ارتباطی به کار می‌رود. ساختار، امپدانس مشخصه و کاربرد آن‌ها کاملاً متفاوت است.

عمر مفید یک کابل کنترل استاندارد چقدر است؟

عمر مفید بستگی به شرایط محیطی (دما، رطوبت، مواد شیمیایی)، کیفیت نصب و میزان بار دارد. یک کابل کنترل با کیفیت که در شرایط نرمال نصب شده باشد، می‌تواند بیش از ۲۰ سال عمر کند. انجام بازرسی‌های دوره‌ای توصیه می‌شود.

آیا می‌توان کابل کنترل را در فضای باز و زیر نور مستقیم خورشید نصب کرد؟

بله، به شرطی که از کابل کنترل با غلاف مخصوص مقاوم در برابر UV (فرابنفش) استفاده شود. غلاف‌های معمولی PVC در برابر نور خورشید تخریب می‌شوند. به دنبال کابل با مشخصات “Resistant to Sunlight” یا غلاف از جنس PE یا PVC مخصوص فضای باز باشید.

شما می‌توانید از طریق صفحه اصلی سایت، به تمامی دسته‌بندی محصولات از جمله سیم و کابل و اتوماسیون صنعتی دسترسی داشته باشید.

نتیجه‌گیری؛ انتخاب هوشمندانه، سرمایه‌گذاری مطمئن در سیستم‌های صنعتی

جمع‌بندی سفر دانشی: از شناخت تا اجرای کابل کنترل

در این مقاله جامع، به طور سیستماتیک به بررسی یکی از حیاتی‌ترین اجزای سیستم‌های مدرن صنعتی پرداختیم: کابل کنترل. ما دیدیم که این سیم‌های کنترل، بسیار فراتر از یک هادی ساده هستند. آن‌ها شبکه عصبی هستند که امکان ارتباط دقیق، قابل اعتماد و ایمن بین سنسورها، کنترلرها و عملگرها را در محیط‌های پیچیده اتوماسیون صنعتی فراهم می‌کنند. انتخاب نادرست یا نصب غیراصولی این کابل‌ها می‌تواند هزینه‌های گزاف تولیدی و حتی خطرات ایمنی به همراه داشته باشد.

خلاصه‌ای از بخش‌های پیشین

• بخش اول و دوم: بر تعریف، ساختار درونی و انواع کابل کنترل (شیلددار، آرموردار، افشان، مفتولی) و استانداردهای تضمین‌کننده کیفیت آن تمرکز داشت.

• بخش سوم: کاربردهای گسترده و حیاتی این کابل‌ها را در حوزه‌های ابزار دقیق، کنترل فرآیند و برق صنعتی تشریح کرد.

• بخش چهارم: یک راهنمای گام‌به‌گام و عملی برای انتخاب بهترین کابل سیگنال بر اساس معیارهای فنی و شرایط محیطی ارائه داد.

• بخش پنجم: اصول نصب، راه‌اندازی، نگهداری پیشگیرانه و عیب‌یابی اصولی را آموزش داد.

• بخش ششم: به رایج‌ترین سوالات و ابهامات پاسخ گفت.

پنج اصل طلایی برای موفقیت در مدیریت کابل‌های کنترل

با ترکیب دانش کسب‌شده، می‌توان این اصول کلیدی را استخراج کرد:

1. اولویت کیفیت و استاندارد: هیچ‌گاه کیفیت کابل ابزار دقیق را فدای قیمت پایین‌تر نکنید. محصول منطبق با استانداردهای معتبر، اولین و مهم‌ترین فیلتر انتخاب است.

2. انتخاب مبتنی بر نیاز: هر پروژه شرایط منحصربه‌فردی دارد. باید نوع شیلد، جنس غلاف، سطح مقطع و انعطاف‌پذیری کابل کنترل به دقت و بر اساس نیاز واقعی انتخاب شود.

3. نصب حرفه‌ای: حتی بهترین کابل نیز با نصب غیرحرفه‌ای عملکرد مطلوبی نخواهد داشت. رعایت فاصله از منابع نویز، ارت‌کردن صحیح شیلد و محافظت مکانیکی اصولی، سرمایه شما را حفظ می‌کند.

4. نگهداری پیشگیرانه: بازرسی دوره‌ای و پایش عملکرد، از خرابی‌های ناگهانی و پرهزینه جلوگیری می‌کند. این امر در کنار سایر تجهیزات مانند درایو و سافت استارتر یا خازن و تجهیزات بانک خازنی اهمیت دوچندان دارد.

5. مشاوره تخصصی: در مواقع پیچیده یا نامطمئن، از دانش مهندسین با تجربه بهره ببرید. یک مشاوره خوب می‌تواند از زیان‌های بزرگ آینده جلوگیری کند.

نقش ماکان کنترل به عنوان شریک مطمئن صنعتی

تأمین تجهیزات صنعتی، تنها تهیه کالا نیست؛ بلکه ایجاد یک مشارکت مبتنی بر اعتماد و دانش فنی است. ماکان کنترل با تمرکز تخصصی بر حوزه‌های اتوماسیون صنعتی، برق صنعتی و ابزار دقیق، این اطمینان را به شما می‌دهد که:

• تمامی محصولات از جمله کابل کنترل، از برندهای معتبر و مطابق با استانداردهای لازم تأمین می‌شوند.

• امکان دسترسی به طیف گسترده‌ای از محصولات مرتبط، از سیم و کابل تخصصی تا تجهیزات پیشرفته کنترل، در یک فروشگاه تخصصی فراهم است.

• پشتیبانی و مشاوره فنی قبل و بعد از خرید، به صورت حرفه‌ای ارائه می‌گردد.

ما باور داریم که آگاهی، سنگ بنای انتخاب درست است. به همین دلیل، تولید محتوای آموزشی و مفید در مقالات سایت را یکی از رسالت‌های خود می‌دانیم. برای آشنایی بیشتر با فلسفه و مأموریت ما، صفحه درباره ما را مطالعه فرمایید.

گام بعدی شما

اکنون که با دانش کافی درباره کابل کنترل مجهز شده‌اید، زمان تصمیم‌گیری و اقدام فرارسیده است. برای پروژه جدید خود، برای ارتقای سیستم موجود، یا حتی برای جایگزینی کابل‌های قدیمی و پرخطا، می‌توانید روی پشتیبانی ما حساب کنید.

راه‌های ارتباطی و اقدام:

1. مشاهده و خرید: به بخش فروشگاه سایت ماکان کنترل مراجعه کرده و انواع کابل و هزاران محصول تخصصی دیگر را بررسی و انتخاب نمایید.

2. مشاوره فنی: برای دریافت راهنمایی متناسب با پروژه خاص خود، از طریق صفحه تماس با ما با کارشناسان فنی در ارتباط باشید.

3. اطلاعات بیشتر: برای مطالعه سایر مقالات آموزشی یا آگاهی از قوانین و مقررات سایت، به بخش‌های مربوطه مراجعه کنید.

سخن پایانی: سرمایه‌گذاری بر پایه‌های مستحکم

صنعت مدرن بر پایه دقت و قابلیت اطمینان بنا شده است. کابل کنترل شاید جزء کوچکی به نظر برسد، اما عملکرد صحیح آن، ضامن سلامت کل سیستم است. انتخاب آگاهانه، نصب اصولی و نگهداری منظم این کابل‌ها، نه یک هزینه، بلکه یک سرمایه‌گذاری هوشمندانه برای دستیابی به تولیدی بی‌وقفه، ایمن و باکیفیت است.

امیدواریم این راهنمای جامع، برای شما مفید بوده باشد. ماکان کنترل همواره به عنوان یک شریک متخصص، در کنار شما خواهد بود تا چالش‌های پیچیده صنعتی را به فرصت‌هایی برای رشد و بهره‌وری تبدیل کنید.
