مقدمه‌ای بر اهمیت خازن سه فاز در صنعت

در دنیای پویای صنعت امروز، بهینه‌سازی مصرف انرژی و افزایش بازدهی سیستم‌های الکتریکی به یکی از ارکان اساسی توسعه پایدار تبدیل شده است. در این میان، خازن سه فاز یا به عبارت فنی‌تر کاپاسیتور صنعتی سه فاز، به عنوان یک راه‌حل کلاسیک و اثبات‌شده، نقش انکارناپذیری در مدیریت توان راکتیو و اصلاح ضریب توان ایفا می‌کند.این تجهیزات، نه تنها هزینه‌های سنگین قبض برق واحدهای صنعتی و تجاری را به طور چشمگیری کاهش می‌دهند، بلکه با بهبود کیفیت برق رسانی، طول عمر سایر تجهیزات گران‌قیمت را نیز افزایش می‌دهند. مجموعه ماکان کنترل، با درک این نیاز حیاتی، توسعه و توزیع این مولفه‌های کلیدی را در دستور کار خود قرار داده است.

اما واقعاً چرا موضوع جبران توان راکتیو تا این حد حیاتی است؟ در بسیاری از کارخانه‌ها، پالایشگاه‌ها، مراکز تجاری و حتی بیمارستان‌ها، تجهیزاتی مانند موتورهای القایی، ترانسفورماتورها و کوره‌های القایی به مقدار قابل توجهی توان راکتیو مصرف می‌کنند. این موضوع باعث می‌شود ضریب توان (Power Factor) شبکه افت کند. پایین بودن ضریب توان، پیامدهای منفی متعددی دارد که از جمله می‌توان به پرداخت جریمه‌های سنگین به سازمان‌های توزیع برق، افزایش تلفات حرارتی در سیم‌ها و کابل‌ها، کاهش ظرفیت مفید شبکه و ایجاد افت ولتاژ اشاره کرد. برای آشنایی بیشتر با مبانی اتوماسیون صنعتی و تجهیزات مرتبط، می‌توانید به بخش تخصصی ما مراجعه کنید.

اینجاست که بانک‌های خازنی سه فاز، به عنوان قهرمانان پشت صحنه وارد عمل می‌شوند. این خازن‌ها با تزریق توان راکتیو مخالف، اثر القایی بارها را خنثی کرده و در نتیجه ضریب توان را به محدوده مطلوب (معمولاً بالای ۰.۹۵) می‌رسانند. نتیجه این فرآیند، که اصلاح ضریب توان نامیده می‌شود، تنها محدود به صرفه‌جویی مالی نیست. یک شبکه با ضریب توان بهینه، پایدارتر است، افت ولتاژ کمتری دارد و اجازه می‌دهد از حداکثر ظرفیت ترانسفورماتورها و کابل‌ها استفاده شود. این موضوع به طور مستقیم بر بهره‌وری و قابلیت اطمینان کلی خط تولید تأثیر می‌گذارد. ما در ماکان کنترل با ارائه مشاوره فنی، به شما کمک می‌کنیم بهترین راهکار را برای واحد خود انتخاب کنید.

در سال‌های اخیر، با پیشرفت تکنولوژی، نسل‌های جدیدی از خازن‌های صنعتی سه فاز با قابلیت‌های منحصربه‌فردی به بازار عرضه شده‌اند. این نسل‌ها از نظر مواد دی‌الکتریک، سیستم حفاظت داخلی و پایداری در برابر شرایط سخت محیطی، تفاوت‌های اساسی با نمونه‌های قدیمی دارند. انتخاب یک خازن سه فاز مناسب، مستلزم درک پارامترهایی مانند ولتاژ نامی، فرکانس کاری، دمای محیط، سطوح هارمونیک شبکه و ظرفیت مورد نیاز است. یک انتخاب نادرست می‌تواند نه تنها به اصلاح ضریب توان کمک نکند، بلکه منجر به خرابی زودرس خازن و حتی ایجاد خطر برای پرسنل و سایر تجهیزات شود. برای انتخاب آگاهانه، مطالعه مقالات تخصصی ما می‌تواند چراغ راه شما باشد.

هدف از نگارش این راهنمای جامع، فراهم آوردن دریچه‌ای شفاف و کاربردی به دنیای بانک خازنی سه فاز است. در این سفر اطلاعاتی، ما قدم به قدم با هم پیش خواهیم رفت: از شناخت مبانی علمی و نحوه عملکرد این تجهیزات کلیدی گرفته تا بررسی مزایای ملموس اقتصادی و فنی آن‌ها. سپس، به زبان ساده اما دقیق، نحوه محاسبه، انتخاب، نصب و نگهداری اصولی یک سیستم خازنی را مرور خواهیم کرد. همچنین، نگاهی خواهیم داشت به تجهیزات جانبی حیاتی مانند رگولاتور بانک خازنی، که مغز متفکر این سیستم محسوب می‌شود.

این محتوا برای چه کسانی مفید است؟ مدیران تاسیسات، مهندسین برق و اتوماسیون، تکنسین‌های تعمیر و نگهداری، کارفرمایان پروژه‌های صنعتی و حتی دانشجویان علاقه‌مند به حوزه برق قدرت و صنعت، می‌توانند از اطلاعات ساختاریافته این مقاله بهره ببرند. ما در ماکان کنترل، همواره بر این باور بوده‌ایم که مشتری آگاه، بهترین شریک کسب‌وکار است. بنابراین، این مقاله تلاشی است برای اشتراک‌گذاری دانش فنی و کمک به تصمیم‌گیری‌های بهتر در حوزه بهینه‌سازی انرژی.

در بخش‌های آتی، به عمق جزئیات فنی خواهیم رفت و شما را با همه زوایای پنهان و آشکار این فناوری کاربردی آشنا خواهیم کرد. برای دریافت اطلاعات فنی محصولات و استعلام قیمت، کافی است از طریق فروشگاه آنلاین ما اقدام نمایید.

خازن سه فاز چیست و چگونه کار می‌کند؟

مبانی علمی و فنی خازن‌های سه فاز

برای درک عمیق عملکرد خازن سه فاز، ابتدا باید مفهوم ضریب توان را مرور کنیم. در سیستم‌های جریان متناوب (AC)، توان ظاهری از دو جزء تشکیل شده است: توان اکتیو و توان راکتیو. توان اکتیو بخشی است که واقعاً به کار مفید تبدیل می‌شود. توان راکتیو اما بین منبع و بارهای القایی نوسان می‌کند. بارهایی مانند موتورهای صنعتی و ترانسفورماتورها، مصرف‌کننده‌های بزرگ توان راکتیو هستند.

کاپاسیتور سه فاز دقیقاً مانند یک منبع تولید توان راکتیو عمل می‌کند. این تجهیز، توان راکتیو مورد نیاز بارهای القایی را تأمین می‌کند. در نتیجه، شبکه اصلی تنها وظیفه انتقال توان اکتیو را بر عهده خواهد داشت. این فرآیند هوشمندانه، ضریب توان را به محدوده ایده‌آل نزدیک می‌سازد. بهبود ضریب توان، راندمان کل سیستم الکتریکی را به شکل چشمگیری افزایش می‌دهد.

اصول اصلاح ضریب توان در سیستم‌های سه فاز

سیستم‌های سه فاز، ستون فقرات تاسیسات صنعتی مدرن هستند. بانک خازنی سه فاز در این سیستم‌ها می‌تواند به دو روش متصل شود. روش اتصال ستاره (Y) و روش اتصال مثلث (Δ). هر کدام از این پیکربندی‌ها مزایا و ملاحظات خاص خود را دارند. انتخاب روش نصب به عوامل مختلفی از جمله سطح ولتاژ سیستم و توپولوژی شبکه بستگی دارد.

در روش اتصال مثلث، خازن مستقیماً بین دو فاز متصل می‌شود. این روش معمولاً برای ولتاژهای پایین مورد استفاده قرار می‌گیرد. در سیستم‌های با ولتاژ متوسط، پیکربندی ستاره گزینه رایج‌تری است. شناخت این تفاوت‌ها برای طراحی یک سیستم خازنی کارآمد ضروری است. برای طراحی سیستم‌های قدرتمند، آگاهی از مبانی برق صنعتی یک پیش‌نیاز مهم محسوب می‌شود.

تفاوت‌های کلیدی بین خازن تک فاز و سه فاز

یک سوال متداول این است: چرا باید از خازن صنعتی سه فاز استفاده کرد؟ پاسخ در ماهیت بارهای متصل به شبکه نهفته است. در محیط‌های صنعتی، تجهیزات به صورت سه فاز طراحی شده‌اند. استفاده از سه خازن تک فاز جداگانه نه تنها از نظر اقتصادی به صرفه نیست، بلکه از نظر فنی نیز چالش‌هایی ایجاد می‌کند.

خازن سه فاز به صورت یک واحد یکپارچه طراحی شده است. این طراحی، تعادل بهتری بین فازهای مختلف برقرار می‌سازد. همچنین، نصب و راه‌اندازی آن ساده‌تر است. فضای اشغالی کمتری نیاز دارد و معمولاً هزینه نگهداری پایین‌تری نیز دارد. این مزایا باعث محبوبیت گسترده این تجهیز در پروژه‌های بزرگ شده است. انتخاب بین تک‌فاز و سه‌فاز، یکی از تصمیمات مهم در مرحله طراحی است.

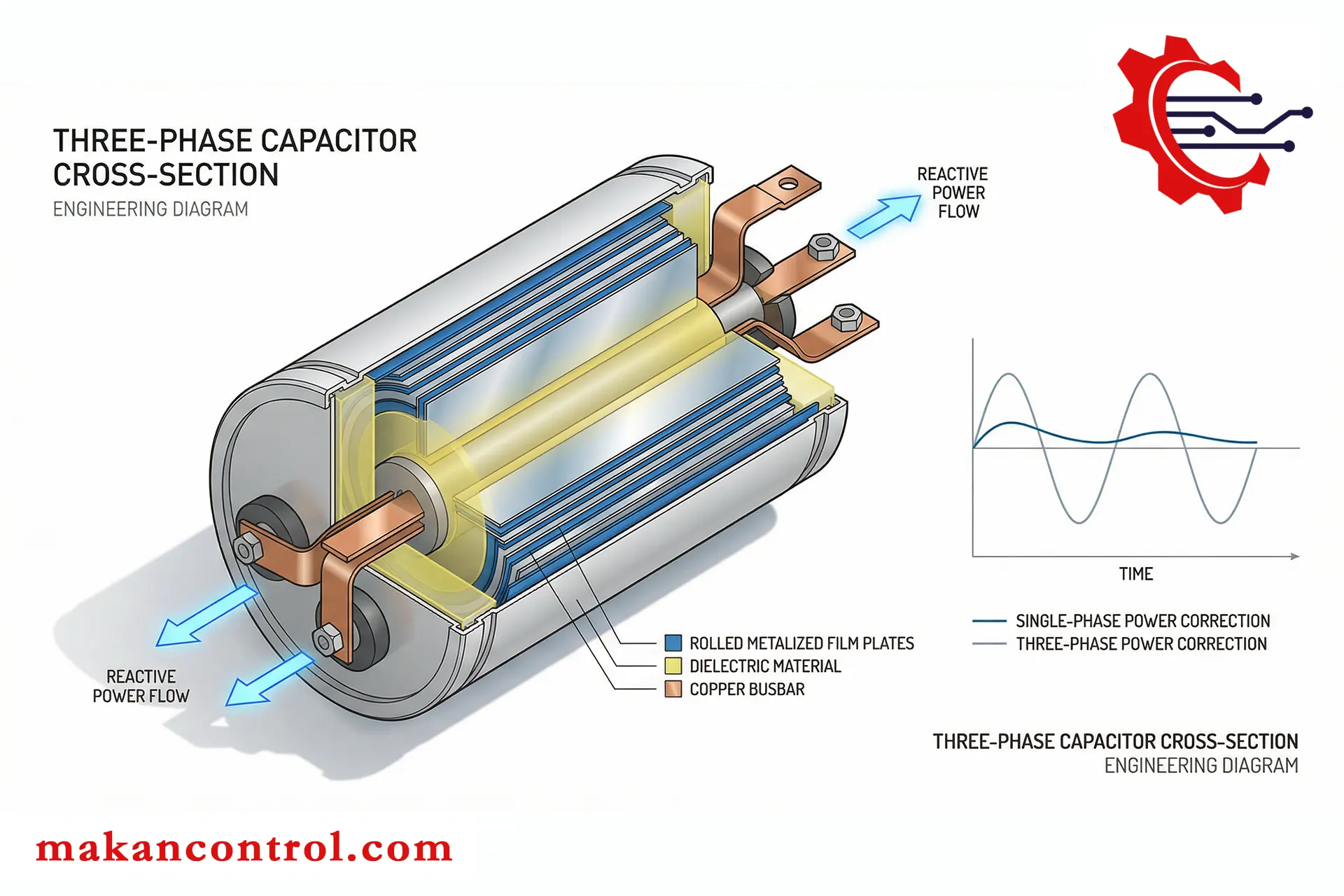

ساختار داخلی و مواد به کار رفته

اجزای اصلی تشکیل‌دهنده

بدنه اصلی یک کاپاسیتور سه فاز از چند بخش حیاتی تشکیل شده است. صفحه‌های هادی، ماده دی‌الکتریک، مایع عایق و محفظه خارجی مهم‌ترین این اجزا هستند. کیفیت هر یک از این بخش‌ها، بر عملکرد نهایی و طول عمر خازن تأثیر مستقیم می‌گذارد. تولیدکنندگان معتبر، از بهترین مواد اولیه در ساخت این اجزا استفاده می‌کنند.

ماده دی‌الکتریک قلب تپنده هر خازن محسوب می‌شود. این ماده تعیین‌کننده ظرفیت اسمی و تحمل ولتاژ دستگاه است. در نسل‌های جدید خازن سه فاز، از فیلم‌های پلی‌مری پیشرفته استفاده می‌شود. این مواد پایداری حرارتی بالاتری دارند و در برابر جریان‌های هجومی مقاوم‌تر هستند. پیشرفت در تکنولوژی مواد، تحول بزرگی در صنعت ساخت خازن ایجاد کرده است.

سیستم‌های حفاظت و خنک‌کنندگی

خازن‌های صنعتی در حین کار گرما تولید می‌کنند. مدیریت این حرارت برای تضمین عمر طولانی دستگاه ضروری است. طراحی‌های مدرن بانک خازنی سه فاز شامل سیستم‌های خنک‌کننده غیرفعال یا فعال می‌شوند. همچنین، مکانیزم‌های حفاظتی در برابر اضافه‌بار، اتصال کوتاه و افزایش دمای داخلی در آن‌ها تعبیه شده است.

یک ویژگی ایمنی مهم در خازن‌های جدید، قابلیت Self-Healing است. در صورت ایجاد قوس الکتریکی داخلی، ماده دی‌الکتریک به طور موضعی تبخیر می‌شود. این فرآیند از گسترش آسیب جلوگیری می‌کند. چنین قابلیت‌هایی، قابلیت اطمینان سیستم‌های خازنی را به میزان قابل توجهی افزایش داده‌اند. ایمنی همیشه اولویت اصلی در طراحی محصولات ما در ماکان کنترل بوده است.

انواع خازن سه فاز از نظر تکنولوژی

خازن‌های Dry Type یا خشک

این دسته از خازن‌های صنعتی سه فاز از ماده دی‌الکتریک جامد استفاده می‌کنند. معمولاً از فیلم پلی‌پروپیلن متالیزه (MPP) در ساخت آن‌ها بهره گرفته می‌شود. این خازن‌ها نیاز به مایع عایق ندارند. بنابراین، نگرانی‌های مربوط به نشت مایع و آلودگی محیط‌زیست در مورد آن‌ها وجود ندارد. وزن کمتر و نصب آسان‌تر از مزایای بارز این نوع است.

خازن‌های خشک معمولاً برای مصارف عمومی و در محیط‌های داخلی توصیه می‌شوند. آن‌ها در برابر هارمونیک‌های شبکه تحمل خوبی از خود نشان می‌دهند. همچنین، به دلیل نداشتن مایع، نیاز به تعمیر و نگهداری خاصی ندارند. با این حال، ظرفیت خنک‌کنندگی آن‌ها نسبت به انواع روغنی محدودتر است. برای انتخاب آگاهانه، مشاوره با متخصصان ما می‌تواند راهگشا باشد.

خازن‌های روغنی (Oil-Filled)

در این تکنولوژی، از مایع عایق (معمولاً روغن معدنی یا مصنوعی) برای پر کردن فضای بین صفحات استفاده می‌شود. کاپاسیتور سه فاز روغنی، ظرفیت حرارتی بالاتری دارد. بنابراین، برای محیط‌هایی با دمای کاری بالا یا چگالی جریان زیاد مناسب‌تر است. این نوع خازن‌ها معمولاً عمر طولانی‌تری نیز دارند.

مایع عایق علاوه بر خاصیت دی‌الکتریک، نقش خنک‌کنندگی نیز ایفا می‌کند. این ویژگی امکان ساخت خازن‌هایی با چگالی انرژی بالاتر را فراهم می‌سازد. با این حال، نیاز به محفظه کاملاً آب‌بند شده دارد. همچنین، در صورت آسیب بدنه، خطر نشت مایع وجود دارد. رعایت دقیق دستورالعمل‌های نصب برای این نوع ضروری است.

تکنولوژی‌های نوین در ساخت خازن

صنعت ساخت خازن همواره در حال پیشرفت است. امروزه شاهد ظهور نسل‌های جدیدی از خازن سه فاز هستیم. خازن‌های هوشمند (Smart Capacitors) که مجهز به سنسورهای نظارت بر وضعیت هستند. این سنسورها پارامترهایی مانند دما، جریان و ولتاژ را به طور مداوم پایش می‌کنند. داده‌های جمع‌آوری شده می‌توانند برای برنامه‌ریزی تعمیرات پیش‌گیرانه استفاده شوند.

تکنولوژی نانو نیز راه خود را به این صنعت باز کرده است. استفاده از نانوذرات در ساخت ماده دی‌الکتریک، خواص عایقی را بهبود بخشیده است. این پیشرفت منجر به کاهش ابعاد فیزیکی و افزایش چگالی انرژی شده است. همچنین، پایداری حرارتی در دماهای بالا نیز افزایش یافته است. برای بهره‌مندی از جدیدترین تکنولوژی‌ها، فروشگاه آنلاین ما را بررسی کنید.

انتخاب تکنولوژی مناسب برای نیاز شما

انتخاب بین تکنولوژی‌های مختلف بانک خازنی سه فاز به عوامل متعددی بستگی دارد. شرایط محیطی، سطح هارمونیک‌های شبکه، محدودیت فضای نصب و بودجه پروژه از مهم‌ترین این عوامل هستند. هیچ پاسخ مطلقی برای بهترین تکنولوژی وجود ندارد. بهترین انتخاب، هماهنگ‌ترین گزینه با شرایط خاص پروژه شماست.

به طور کلی، خازن‌های خشک برای اکثر مصارف عمومی صنعتی مناسب هستند. اما در محیط‌های با دمای بسیار بالا یا بارهای با هارمونیک شدید، ممکن است انواع روغنی گزینه بهتری باشند. هماهنگی خازن با درایو و سافت استارتر موجود در سیستم نیز یک نکته حیاتی است. تحلیل دقیق نیازهای پروژه، اولین قدم در جهت انتخاب درست است.

مزایا و کاربردهای خازن سه فاز در صنعت

صرفه‌جویی اقتصادی و انرژی: انقلابی در مدیریت هزینه‌ها

استفاده از خازن سه فاز یکی از موثرترین راهکارهای کاهش هزینه‌های عملیاتی در تاسیسات صنعتی محسوب می‌شود. این تجهیزات با اصلاح ضریب توان، به طور مستقیم بر صورت حساب برق تاثیر می‌گذارند. بسیاری از شرکت‌های توزیع برق، برای مصرف‌کنندگانی که ضریب توان پایینی دارند، جریمه‌های مالی قابل توجهی در نظر می‌گیرند. نصب یک بانک خازنی سه فاز مناسب می‌تواند این جریمه‌ها را به طور کامل حذف کند.

اما صرفه‌جویی تنها به حذف جریمه محدود نمی‌شود. با بهبود ضریب توان، جریان موثر در شبکه کاهش می‌یابد. این کاهش جریان، تلفات گرمایی در سیم‌ها و کابل‌ها را طبق رابطه P = I²R به شدت کم می‌کند. در سیستم‌های بزرگ، این کاهش تلفات می‌تواند معادل صرفه‌جویی سالانه قابل توجهی باشد. همچنین، ظرفیت آزاد شده شبکه امکان اضافه کردن بارهای جدید بدون نیاز به ارتقای زیرساخت را فراهم می‌سازد.

کاهش هزینه‌های برق مصرفی: عدد و رقم واقعی

بیایید یک مثال عملی را بررسی کنیم. یک کارخانه تولیدی با توان مصرفی 500 کیلوولت‌آمپر و ضریب توان 0.75 را در نظر بگیرید. در این حالت، توان راکتیو مورد نیاز حدود 330 کیلووار است. با نصب کاپاسیتور سه فاز مناسب و افزایش ضریب توان به 0.95، توان راکتیو مورد نیاز از شبکه به حدود 160 کیلووار کاهش می‌یابد. این بهبود، می‌تواند تا 30٪ در هزینه برق صرفه‌جویی ایجاد کند.

محاسبات دقیق‌تر نشان می‌دهد که بازگشت سرمایه در پروژه‌های نصب خازن صنعتی سه فاز معمولاً بین 6 تا 18 ماه است. پس از این دوره، کلیه صرفه‌جویی‌های حاصل به سود خالص واحد تولیدی تبدیل می‌شوند. این موضوع، توجیه اقتصادی بسیار قوی برای سرمایه‌گذاری در این فناوری فراهم می‌کند. برای محاسبه دقیق صرفه‌جویی در واحد خود، می‌توانید از کارشناسان ماکان کنترل مشاوره رایگان دریافت کنید.

بهبود بازدهی سیستم‌های صنعتی

خازن سه فاز تنها یک دستگاه صرفه‌جویی در انرژی نیست. این تجهیزات به طور مستقیم بر عملکرد کلی سیستم الکتریکی تاثیر می‌گذارند. با کاهش جریان در شبکه، افت ولتاژ خطوط نیز کم می‌شود. این موضوع به ویژه برای موتورهای القایی که در انتهای خطوط طولانی نصب شده‌اند، حیاتی است. افت ولتاژ کمتر به معنای گشتاور راه‌اندازی بهتر و کارکرد نرم‌تر موتورها است.

همچنین، سیستم‌های کنترل و اتوماسیون صنعتی حساس به نوسانات ولتاژ هستند. بهبود پروفیل ولتاژ شبکه، عملکرد پایدارتر PLCها، درایوهای فرکانس متغیر و سایر تجهیزات حساس را تضمین می‌کند. این پایداری منجر به کاهش خطاهای تولید، افزایش کیفیت محصول و کاهش زمان توقف ناخواسته خط تولید می‌شود. در محیط‌های صنعتی رقابتی، این مزایا گاهی از صرفه‌جویی مستقیم مالی نیز ارزشمندتر هستند.

افزایش طول عمر تجهیزات: سرمایه‌گذاری در قابلیت اطمینان

تجهیزات الکتریکی در شرایط کاری بهینه، عمر بسیار طولانی‌تری دارند. بانک خازنی سه فاز با کاهش جریان عبوری از ترانسفورماتورها، کلیدها و کابل‌ها، استرس گرمایی روی این تجهیزات را کاهش می‌دهد. کاهش دما کاری، مهمترین عامل در افزایش عمر عایق‌های الکتریکی و در نتیجه طول عمر کلی تجهیزات است.

موتورهای الکتریکی نیز از بهبود ضریب توان سود می‌برند. جریان کمتر به معنای گرمایش کمتر سیم‌پیچ‌ها و کاهش تنش‌های مکانیکی است. این موضوع مستقیماً بر روی فاصله بین تعمیرات اساسی موتورها و فراوانی تعویض بلبرینگ‌ها تاثیر می‌گذارد. در مقیاس یک کارخانه بزرگ، افزایش حتی 10٪ در طول عمر تجهیزات، می‌تواند صدها میلیون تومان صرفه‌جویی در هزینه‌های سرمایه‌ای ایجاد کند. برای محافظت از سرمایه‌گذاری خود در تجهیزات، بخش مقالات تخصصی ما را مطالعه فرمایید.

کاربردهای تخصصی در صنایع مختلف

در صنایع پتروشیمی و نفت: ایمنی و قابلیت اطمینان فوق‌العاده

صنایع نفت، گاز و پتروشیمی از بزرگترین مصرف‌کنندگان انرژی الکتریکی هستند. پمپ‌های بزرگ، کمپرسورها و فن‌های غول‌آسا در این صنایع، بارهای القایی بسیار سنگینی ایجاد می‌کنند. خازن سه فاز در این محیط‌ها نقشی فراتر از صرفه‌جویی انرژی ایفا می‌کند. حفظ پایداری شبکه برق در سایت‌های پتروشیمی، یک ضرورت ایمنی محسوب می‌شود.

در بسیاری از فرآیندهای پتروشیمی، توقف ناگهانی برق می‌تواند فاجعه‌بار باشد. سیستم‌های خازنی با بهبود پروفیل ولتاژ، احتمال رخ دادن چنین رویدادهایی را کاهش می‌دهند. همچنین، در سکوهای دریایی و مناطق دورافتاده که برق از ژنراتورهای دیزلی تامین می‌شود، استفاده از کاپاسیتور سه فاز باعث کاهش قابل توجه مصرف سوخت و افزایش ظرفیت مفید ژنراتورها می‌شود. این موضوع در پروژه‌های اکتشاف و استخراج اهمیت استراتژیک دارد.

در کارخانه‌های تولیدی و صنعتی: رقابت‌پذیری از طریق بهره‌وری

خطوط تولید مدرن، ترکیبی پیچیده از ربات‌های صنعتی، سیستم‌های انتقال مواد و ماشین‌آلات CNC هستند. همه این تجهیزات به برق با کیفیت بالا نیاز دارند. نوسانات ولتاژ ناشی از ضریب توان پایین می‌تواند باعث خطا در موقعیت‌یابی سرووموتورها، کاهش دقت ماشین‌کاری و افزایش ضایعات تولید شود. خازن صنعتی سه فاز این نوسانات را به حداقل می‌رساند.

کارخانه‌های فولاد، سیمان و آلومینیوم با کوره‌های قوس الکتریکی بزرگ، چالش‌های خاصی دارند. این کوره‌ها نه تنها ضریب توان بسیار پایینی ایجاد می‌کنند، بلکه منبع تولید هارمونیک‌های شدید نیز هستند. در این موارد، استفاده از بانک خازنی سه فاز مجهز به فیلترهای هارمونیک ضروری است. چنین سیستم‌هایی علاوه بر اصلاح ضریب توان، کیفیت برق شبکه را نیز بهبود می‌بخشند. برای تامین سیم و کابل با کیفیت در چنین پروژه‌هایی، می‌توانید از محصولات ما دیدن کنید.

در مراکز تجاری، اداری و بیمارستان‌ها: آرامش خاطر و پایداری

ساختمان‌های بزرگ تجاری و اداری مملو از سیستم‌های تهویه مطبوع، آسانسور و روشنایی هستند. این بارها در مجموع، توان راکتیو قابل توجهی مصرف می‌کنند. نصب خازن سه فاز در تابلوهای اصلی این ساختمان‌ها، هزینه برق مشترکین را به طور محسوسی کاهش می‌دهد. در پروژه‌های نوسازی ساختمان، این سیستم‌ها اغلب اولین گزینه برای بهینه‌سازی انرژی هستند.

اما در مراکز حساس مانند بیمارستان‌ها، مراکز داده و آزمایشگاه‌ها، موضوع فراتر از صرفه‌جویی مالی است. در این محیط‌ها، قطع برق یا حتی افت کیفیت برق می‌تواند جان انسان‌ها را به خطر بیندازد یا خسارات مالی سنگینی ایجاد کند. سیستم‌های خازنی با بهبود پایداری شبکه، قابلیت اطمینان تاسیسات برق پشتیبان (UPS و ژنراتورها) را نیز افزایش می‌دهند. این موضوع در اتوماسیون صنعتی ساختمان‌های هوشمند نیز کاربرد فراوانی دارد.

در صنایع غذایی و دارویی: استانداردهای کیفیت و پاکیزگی

صنایع غذایی و دارویی معمولاً تحت استانداردهای سختگیرانه‌ای مانند GMP کار می‌کنند. در این صنایع، کنترل دقیق دما و رطوبت اهمیت حیاتی دارد. سیستم‌های برودتی بزرگ در این کارخانه‌ها، مصرف‌کننده‌های عمده توان راکتیو هستند. خازن سه فاز با اطمینان از عملکرد بهینه کمپرسورها و فن‌ها، به حفظ شرایط محیطی ثابت کمک می‌کند.

علاوه بر این، در خطوط بسته‌بندی و پرکن اتوماتیک، دقت موقعیت‌یابی و هماهنگی زمانی بین اجزای مختلف سیستم ضروری است. هرگونه نوسان در کیفیت برق می‌تواند باعث توقف خط و اتلاف محصول شود. سیستم‌های خازنی مدرن با قابلیت پاسخگویی سریع، این نوسانات را جبران می‌کنند. مشتریان ما در این صنایع گزارش داده‌اند که پس از نصب کنتاکتور خازنی مناسب، نرخ تولید خطوطشان به طور محسوسی افزایش یافته است.

در مراکز داده و مخابرات: حفاظت از سرمایه اطلاعاتی

مراکز داده (دیتاسنترها) شاید حساسترین مصرف‌کنندگان برق باشند. سرورها، تجهیزات ذخیره‌سازی و سیستم‌های خنک‌کنندگی، بارهای غیرخطی بزرگی ایجاد می‌کنند که علاوه بر توان راکتیو، هارمونیک‌های زیادی نیز تولید می‌کنند. خازن سه فاز در این محیط‌ها باید با دقت بسیار بالا انتخاب شود تا با سیستم‌های UPS و ژنراتورهای پشتیبان تداخل ایجاد نکند.

سیستم‌های خازنی مجهز به رگولاتور بانک خازنی هوشمند، امکان مدیریت دقیق توان راکتیو در مراکز داده را فراهم می‌کنند. این رگولاتورها می‌توانند بر اساس الگوی مصرف واقعی، پله‌های خازنی را بهینه‌سازی کنند. نتیجه این بهینه‌سازی، کاهش تلفات انرژی، افزایش راندیم PUE (معیار بهره‌وری انرژی دیتاسنتر) و در نهایت کاهش هزینه‌های عملیاتی است. برای استعلام قیمت و دریافت کاتالوگ محصولات، لطفاً از طریق تماس با ما اقدام فرمایید.

برای آگاهی از قوانین و مقررات سایت در مورد فروش و گارانتی محصولات، لطفاً به صفحه مربوطه مراجعه کنید.

نحوه انتخاب و طراحی سیستم خازن سه فاز

محاسبات فنی و پارامترهای انتخاب: یک راهنمای عملی

انتخاب صحیح خازن سه فاز نیازمند درک عمیق پارامترهای فنی و محاسبات دقیق است. اولین قدم، تعیین دقیق نیاز واقعی واحد صنعتی به توان راکتیو است. این محاسبه نباید بر اساس حدس یا تجربه گذشته انجام شود. روش‌های علمی مختلفی برای این منظور وجود دارد که هر کدام دقت و کاربرد خاص خود را دارند. انتخاب روش محاسبه به عوامل مختلفی بستگی دارد.

یکی از رایج‌ترین روش‌ها، تحلیل قبض‌های برق گذشته است. در این روش، با بررسی چندین دوره قبض، میانگین ضریب توان و توان راکتیو مورد نیاز محاسبه می‌شود. روش دیگر، استفاده از دستگاه‌های آنالایزر کیفیت برق است. این دستگاه‌ها به مدت حداقل یک هفته به شبکه متصل می‌شوند. آنالایزرها داده‌های دقیقی از تغییرات بار، سطح هارمونیک‌ها و الگوی مصرف ارائه می‌دهند. برای انجام این اندازه‌گیری‌های تخصصی، می‌توانید با کارشناسان ماکان کنترل مشورت کنید.

محاسبه ظرفیت مورد نیاز: فرمول‌های کاربردی

محاسبه ظرفیت بانک خازنی سه فاز بر اساس یک فرمول پایه انجام می‌شود. این فرمول به صورت Q = P (tanφ₁ - tanφ₂) بیان می‌شود. در این رابطه، Q توان راکتیو مورد نیاز (بر حسب کیلووار)، P توان اکتیو مصرفی (بر حسب کیلووات)، φ₁ زاویه ضریب توان فعلی و φ₂ زاویه ضریب توان مطلوب است. برای سهولت محاسبه، معمولاً از جداول آماده یا نرم‌افزارهای تخصصی استفاده می‌شود.

نکته مهم این است که ظرفیت خازن نباید بیشتر از نیاز محاسبه شده باشد. اضافه‌بار خازنی (Over Compensation) می‌تواند مشکلات جدی ایجاد کند. این حالت منجر به افزایش ولتاژ شبکه، ایجاد جریان هجومی بالا و حتی رزونانس با اندوکتانس‌های سیستم می‌شود. بنابراین، محاسبه دقیق و انتخاب ظرفیت مناسب، اهمیت حیاتی دارد. در فروشگاه آنلاین ما، ظرفیت‌های استاندارد متنوعی موجود است.

ملاحظات ولتاژ و فرکانس: هماهنگی با شبکه

ولتاژ نامی خازن صنعتی سه فاز باید حداقل برابر با ولتاژ شبکه باشد. در عمل، توصیه می‌شود ولتاژ نامی خازن 10 تا 15 درصد بالاتر از ولتاژ شبکه انتخاب شود. این حاشیه ایمنی، خازن را در برابر نوسانات گذرای ولتاژ محافظت می‌کند. برای شبکه 400 ولت، معمولاً خازن 440 یا 480 ولت انتخاب می‌شود. انتخاب ولتاژ پایین‌تر باعث کاهش عمر خازن و افزایش احتمال خرابی می‌شود.

فرکانس نامی نیز پارامتر مهم دیگری است. در ایران، فرکانس استاندارد شبکه 50 هرتز است. کاپاسیتور سه فاز باید برای همین فرکانس طراحی شده باشد. استفاده از خازن با فرکانس نامی متفاوت، باعث تغییر ظرفیت واقعی و ایجاد گرمایش بیش از حد می‌شود. همچنین، در سیستم‌هایی که از مبدل‌های فرکانس استفاده می‌کنند، باید به فرکانس کاری خازن توجه ویژه‌ای داشت.

شرایط محیطی نصب: تاثیر دما و ارتفاع

دمای محیط یکی از مخرب‌ترین عوامل برای خازن سه فاز است. هر 10 درجه سانتی‌گراد افزایش دما، عمر خازن را تقریباً به نصف کاهش می‌دهد. بنابراین، انتخاب خازن با کلاس دمایی مناسب برای محیط نصب ضروری است. خازن‌های مدرن معمولاً در کلاس‌های دمایی C تا D (حداکثر 55 تا 65 درجه سانتی‌گراد) تولید می‌شوند. در محیط‌های با دمای بسیار بالا، باید از خنک‌کنندگی اضافی استفاده کرد.

ارتفاع از سطح دریا نیز بر عملکرد خازن تاثیر می‌گذارد. در ارتفاعات بالا، چگالی هوا کم است و خنک‌کنندگی طبیعی کاهش می‌یابد. همچنین، استقامت عایقی هوا نیز کم می‌شود. برای مناطق مرتفع، معمولاً نیاز به خازن‌های با طراحی ویژه یا کاهش ضریب بار (Derating Factor) وجود دارد. این اطلاعات معمولاً در کاتالوگ فنی محصولات توسط سازنده ارائه می‌شود.

ملاحظات ایمنی و استانداردها: تضمین قابلیت اطمینان

استانداردهای بین‌المللی معتبر

یک بانک خازنی سه فاز با کیفیت باید مطابق با استانداردهای معتبر بین‌المللی طراحی و ساخته شده باشد. استاندارد IEC 60831 برای خازن‌های توان خشک (Dry Type) و استاندارد IEC 60931 برای خازن‌های توان روغنی (Oil-Filled) از مهم‌ترین مراجع هستند. این استانداردها مواردی مانند تست‌های عایقی، پایداری حرارتی، استقامت در برابر جریان هجومی و ایمنی الکتریکی را پوشش می‌دهند.

استاندارد IEEE 18 نیز در آمریکا مورد استفاده قرار می‌گیرد. این استاندارد حداقل نیازها برای خازن‌های ثابت Shunt را تعیین می‌کند. وجود نشان CE برای بازار اروپا و UL برای بازار آمریکا نشان‌دهنده تطابق با استانداردهای ایمنی است. هنگام انتخاب محصول، بررسی گواهی‌های استاندارد ضروری است. محصولات ارائه شده توسط ماکان کنترل همگی دارای استانداردهای لازم هستند.

نکات ایمنی در نصب و راه‌اندازی

نصب خازن صنعتی سه فاز باید توسط پرسنل آموزش‌دیده و با رعایت کلیه مقررات ایمنی انجام شود. قبل از شروع کار، باید از قطع کامل برق و تخلیه بار الکتریکی باقیمانده در خازن اطمینان حاصل کرد. خازن‌ها حتی پس از قطع برق نیز ممکن است برای مدت‌ها انرژی ذخیره شده داشته باشند. بنابراین، استفاده از مقاومت‌های تخلیه (Discharge Resistors) داخلی یا خارجی ضروری است.

نحوه قرارگیری خازن در تابلو نیز اهمیت زیادی دارد. باید فاصله کافی از سایر تجهیزات گرمازا مانند درایوها یا ترانسفورماتورها رعایت شود. همچنین، جهت نصب باید طوری باشد که جریان هوای خنک به خوبی بین رادیاتورهای خازن جریان یابد. در تابلوهای عمودی، معمولاً خازن در قسمت بالایی نصب می‌شود تا گرمای تولید شده به سایر تجهیزات منتقل نشود.

گواهی‌های کیفیت و تست‌های کارخانه‌ای

یک تولیدکننده معتبر، کاپاسیتور سه فاز را قبل از عرضه به بازار تحت تست‌های سختگیرانه‌ای قرار می‌دهد. تست مقاومت عایقی، تست ولتاژ بالا، تست تخلیه کامل و تست استقامت حرارتی از جمله این آزمایش‌ها هستند. گواهی‌های تست (Test Certificates) باید به همراه محصول ارائه شوند. این مدارک نه تنها تضمین کیفیت هستند، بلکه برای ممیزی‌های سیستم مدیریت انرژی نیز مورد نیاز خواهند بود.

تست میدانی پس از نصب نیز ضروری است. پس از راه‌اندازی، باید پارامترهایی مانند جریان هر فاز، دمای بدنه و ولتاژ اعمالی اندازه‌گیری و ثبت شوند. این اطلاعات پایه برای مقایسه‌های دوره‌ای و تشخیص زودهنگام مشکلات احتمالی هستند. یک سیستم نظارت مستمر، بهترین روش برای پیش‌بینی خرابی‌ها و برنامه‌ریزی تعمیرات است.

طراحی سیستم بانک خازنی: پله‌بندی و کنترل

انتخاب بین سیستم ثابت و اتوماتیک

بر اساس الگوی مصرف، می‌توان از بانک خازنی سه فاز ثابت (Fixed) یا اتوماتیک (Automatic) استفاده کرد. در سیستم‌های ثابت، ظرفیت خازن ثابت است و متناسب با تغییرات بار تنظیم نمی‌شود. این سیستم فقط برای بارهای ثابت یا کارخانه‌هایی که در یک شیفت کار می‌کنند مناسب است. هزینه اولیه کمتر از مزایای این سیستم است.

سیستم‌های اتوماتیک یا پله‌ای (Step Controllers) انعطاف‌پذیری بسیار بیشتری دارند. در این سیستم‌ها، خازن سه فاز به چندین پله (Step) تقسیم می‌شود. یک رگولاتور بانک خازنی هوشمند، بر اساس اندازه‌گیری لحظه‌ای ضریب توان، پله‌های مورد نیاز را وارد یا خارج می‌کند. این سیستم برای کارخانه‌هایی با تغییرات بار زیاد، چند شیفته یا دارای بارهای سیکلی ایده‌آل است.

تعیین اندازه پله‌ها و تاخیر زمانی

طراحی اندازه پله‌ها در سیستم اتوماتیک نیازمند دقت است. یک قانون کلی این است که بزرگترین پله نباید از 25٪ کل ظرفیت بیشتر باشد. پله‌های کوچک‌تر، کنترل دقیق‌تری را امکان‌پذیر می‌سازند اما هزینه سیستم را افزایش می‌دهند. معمولاً از ترکیب پله‌های با اندازه‌های مختلف استفاده می‌شود. برای مثال، یک سیستم 300 کیلووار می‌تواند از پله‌های 25، 50 و 100 کیلوواری تشکیل شود.

تاخیر زمانی (Time Delay) بین قطع و وصل پله‌ها نیز باید به دقت تنظیم شود. این تاخیر معمولاً بین 20 تا 60 ثانیه در نظر گرفته می‌شود. تاخیر کوتاه ممکن است باعث قطع و وصل مکرر و استهلاک کنتاکتورها شود. تاخیر طولانی نیز باعث واکنش کند سیستم به تغییرات بار می‌گردد. تنظیم بهینه این پارامتر نیازمند شناخت دقیق رفتار بار است.

ملاحظات هارمونیکی و فیلتراسیون

در محیط‌های صنعتی مدرن، حضور بارهای غیرخطی مانند درایو و سافت استارتر، کوره‌های القایی و یکسوکننده‌ها، هارمونیک‌های زیادی تولید می‌کنند. خازن سه فاز می‌تواند با اندوکتانس شبکه تشکیل مدار رزونانس دهد. اگر فرکانس رزونانس نزدیک به فرکانس یکی از هارمونیک‌ها باشد، آن هارمونیک تقویت می‌شود. این پدیده می‌تواند به خرابی خازن و سایر تجهیزات منجر شود.

برای جلوگیری از این مشکل، باید تحلیل هارمونیکی شبکه انجام شود. در صورت وجود هارمونیک‌های قوی، باید از خازن‌های ضد هارمونیک (Detuned) یا فیلترهای هارمونیک خازنی فعال استفاده کرد. خازن‌های ضد هارمونیک مجهز به راکتور سری هستند که فرکانس رزونانس را به زیر فرکانس هارمونیک پایه (معمولاً 189 یا 210 هرتز) منتقل می‌کنند. انتخاب نوع راکتور به طیف هارمونیک‌های موجود بستگی دارد.

انتخاب تجهیزات جانبی: کامل کردن سیستم

کنتاکتورهای مخصوص خازن

کنتاکتور خازنی با کنتاکتور معمولی تفاوت‌های مهمی دارد. این کنتاکتورها باید توانایی تحمل جریان هجومی بالای خازن (که می‌تواند تا 20 برابر جریان نامی باشد) را داشته باشند. همچنین، مجهز به کنتاکت‌های کمکی برای تخلیه خازن هستند. استفاده از کنتاکتور معمولی برای خازن باعث چسبیدن کنتاکت‌ها و سوختن سریع می‌شود.

رتبه‌بندی کنتاکتور خازنی معمولاً بر حسب جریان تخلیه (kVar) انجام می‌شود. باید اطمینان حاصل کرد که رتبه کنتاکتور با ظرفیت خازن مطابقت دارد. برخی از کنتاکتورهای پیشرفته مجهز به مدار Snubber برای کاهش جرقه هنگام قطع هستند. این ویژگی طول عمر کنتاکتور را افزایش می‌دهد. در فروشگاه ما، کنتاکتورهای مناسب برای هر ظرفیت موجود است.

سیستم‌های حفاظتی ضروری

هر بانک خازنی سه فاز باید مجهز به سیستم حفاظتی کامل باشد. فیوزهای سریع (HRC Fuse) مخصوص خازن، اولین خط دفاعی هستند. این فیوزها باید بتوانند جریان هجومی راه‌اندازی را تحمل کنند اما در صورت اتصال کوتاه به سرعت عمل کنند. رله حفاظتی از اضافه‌بار (Overload Relay) نیز برای محافظت در برابر جریان‌های طولانی‌مدت بالاتر از نامی ضروری است.

رله‌های حساس به عدم تعادل جریان بین فازها (Unbalance Protection) نیز بسیار مهم هستند. این رله در صورت خرابی یکی از واحدهای خازن سه فاز، که باعث ایجاد جریان نامتعادل می‌شود، سیستم را قطع می‌کند. همچنین، رله حفاظتی در برابر افزایش ولتاژ (Overvoltage Protection) و رله کنترل دمای خازن نیز توصیه می‌شوند. ایمنی اولویت اصلی در طراحی تمام سیستم‌های ما است.

سیستم‌های اندازه‌گیری و مانیتورینگ

برای مدیریت موثر سیستم خازنی، نصب تجهیزات اندازه‌گیری ضروری است. کنتورهای اندازه‌گیری توان راکتیو (kVarh Meter) برای اثبات صرفه‌جویی‌های حاصل شده به مدیریت و سازمان‌های توزیع برق لازم هستند. نمایشگرهای دیجیتال که ضریب توان لحظه‌ای، توان راکتیو و توان اکتیو را نشان می‌دهند، برای اپراتورها مفید هستند.

سیستم‌های مانیتورینگ پیشرفته‌تر، امکان اتصال به سیستم SCADA یا اتوماسیون صنعتی کلی کارخانه را فراهم می‌کنند. این سیستم‌ها داده‌های تاریخی را ذخیره کرده و امکان تحلیل روند مصرف و عملکرد خازن را می‌دهند. برخی از آن‌ها حتی قابلیت پیش‌بینی خرابی بر اساس تحلیل داده‌ها را دارند. سرمایه‌گذاری در این سیستم‌های مانیتورینگ، معمولاً بازگشت سرمایه سریعی دارد.

نصب، راه‌اندازی و نگهداری خازن سه فاز

پروسه نصب اصولی: از بازبینی تا تحویل

نصب صحیح خازن سه فاز یکی از مهم‌ترین مراحل در تضمین عملکرد بهینه و عمر طولانی این تجهیزات است. این فرآیند با یک برنامه‌ریزی دقیق آغاز می‌شود. قبل از هر چیز، باید محل نصب با دقت انتخاب شود. تابلو برق باید فضای کافی، تهویه مناسب و دسترسی آسان برای تعمیر و نگهداری داشته باشد. همچنین، بررسی سازه تابلو از نظر استحکام برای تحمل وزن بانک خازنی سه فاز ضروری است.

پس از انتخاب محل، نوبت به بازرسی اولیه تجهیزات می‌رسد. بسته‌بندی خازن و تجهیزات جانبی باید به دقت بررسی شود تا از عدم وجود آسیب فیزیکی در حین حمل و نقل اطمینان حاصل شود. تمامی مشخصات فنی درج شده روی پلاک خازن شامل ولتاژ نامی، فرکانس، ظرفیت و کلاس دمایی باید با مشخصات سفارش داده شده تطابق داشته باشد. این اطلاعات برای پرونده فنی سیستم نیز ثبت می‌شوند. برای اطمینان از کیفیت محصولات، می‌توانید به درباره ما مراجعه کنید.

مراحل نصب گام به گام

مرحله اول، خاموش کردن کامل برق تابلو و قفل‌گذاری (Lockout/Tagout) آن است. این مهم‌ترین نکته ایمنی است. پس از اطمینان از قطع برق، با استفاده از یک میگر (Megger) یا اهم‌متر، از تخلیه کامل بار باقیمانده در خازن اطمینان حاصل کنید. حتی خازن صنعتی سه فاز مجهز به مقاومت تخلیه داخلی نیز ممکن است برای مدت کوتاهی انرژی ذخیره کرده باشد.

سپس، خازن با استفاده از براکت‌های مناسب روی ریل یا صفحه تابلو نصب می‌شود. پیچ‌های نگهدارنده باید با گشتاور صحیح بسته شوند تا از لرزش جلوگیری شود. فاصله بین خازن و سایر تجهیزات گرمازا باید حداقل ۲۰ سانتی‌متر باشد. همچنین، فاصله جانبی بین خازن‌ها در یک بانک خازنی سه فاز باید برای گردش هوای کافی رعایت شود. این فاصله معمولاً در کاتالوگ سازنده مشخص شده است.

اتصالات الکتریکی و سیم‌کشی

اتصالات الکتریکی مرحله بعدی است. کاپاسیتور سه فاز باید با کابل با سطح مقطع مناسب به شبکه متصل شود. سطح مقطع کابل بر اساس جریان نامی خازن و با در نظر گرفتن ضریب تصحیح دما انتخاب می‌شود. استفاده از کابل‌های با کیفیت پایین می‌تواند منجر به گرم شدن اتصالات و ایجاد خطر آتش‌سوزی شود. می‌توانید برای انتخاب بهترین سیم و کابل از مشاوره فنی ما بهره‌مند شوید.

سر کابل‌ها باید به درستی و با ابزار مناسب لخت شده و در ترمینال‌ها محکم بسته شوند. ترتیب فازها (R, S, T یا L1, L2, L3) باید دقیق رعایت شود. اتصال زمین (ارت) خازن نیز با سیم مخصوص ارت و از نزدیک‌ترین نقطه به چاه ارت انجام می‌گیرد. این اتصال برای ایمنی پرسنل و عملکرد صحیح سیستم‌های حفاظتی حیاتی است.

نصب تجهیزات جانبی و حفاظتی

پس از نصب خود خازن، نوبت به تجهیزات جانبی می‌رسد. کنتاکتور خازنی، فیوزهای حفاظتی، رله‌های کنترل و رگولاتور بانک خازنی در محل‌های از پیش تعیین شده نصب می‌شوند. سیم‌کشی بین این تجهیزات باید مطابق با دیاگرام تک‌خطی ارائه شده توسط طراح سیستم انجام شود. هر گونه انحراف از نقشه می‌تواند عملکرد سیستم را مختل کند.

سیم‌های کنترل رگولاتور که به ترانسفورماتورهای جریان (CT) متصل می‌شوند، نیاز به دقت ویژه‌ای دارند. این ترانسفورماتورها معمولاً روی ورودی اصلی تابلو نصب می‌شوند و جهت نصب آن‌ها (جهت عبور فاز) باید کاملاً صحیح باشد. در غیر این صورت، رگولاتور نمی‌تواند ضریب توان واقعی را اندازه‌گیری کند و تصمیمات اشتباهی برای قطع و وصل پله‌ها خواهد گرفت.

تست‌های اولیه پس از نصب

بررسی‌های بصری و مکانیکی پیش از روشن کردن

قبل از اولین راه‌اندازی، یک بازرسی نهایی ضروری است. تمامی اتصالات پیچی، سیم‌ها و کابل‌ها باید دوباره بررسی شوند. از عدم وجود ابزار یا براده‌های فلزی در تابلو اطمینان حاصل کنید. دریچه‌های تهویه باید باز و مسیر جریان هوا خلوت باشد. همچنین، وضعیت فیوزها و کلیدهای حفاظتی کنترل شود.

تست‌های عایقی و مقاومتی

تست مقاومت عایقی با میگر بین ترمینال‌های خازن و بدنه انجام می‌شود. مقدار خوانده شده باید حداقل ۱ مگااهم باشد. همچنین، تست پیوستگی مدار ارت برای اطمینان از اتصال صحیح بدنه خازن به سیستم ارت اجرا می‌شود. این تست‌ها خطر برق‌گرفتگی را به حداقل می‌رسانند.

راه‌اندازی اولیه و پایش پارامترها

پس از اتمام تست‌های ایمنی، می‌توان برق اصلی را وصل کرد. بهتر است راه‌اندازی ابتدا بدون بار (با قطع کنتاکتور خازنی) انجام شود تا ولتاژ اعمالی به ترمینال خازن بررسی شود. سپس، پله‌های خازن یکی یکی و با فاصله زمانی وارد مدار می‌شوند. در این مرحله، پارامترهای حیاتی زیر باید با استفاده از دستگاه‌های اندازه‌گیری مناسب ثبت شوند:

• جریان هر فاز پس از وصل هر پله

• ولتاژ هر فاز

• دمای بدنه خازن

• صدای کارکرد (عدم وجود صداهای غیرعادی مانند هوم زیاد)

جریان‌های اندازه‌گیری شده باید تقریباً متعادل و نزدیک به جریان نامی محاسبه شده باشند. هرگونه عدم تعادل شدید جریان، نشان‌دهنده اتصال نادرست، خازن معیوب یا مشکل در شبکه است.

برنامه نگهداری پیشگیرانه

بازرسی‌های دوره‌ای: چشم و گوش سیستم

یک سیستم خازن سه فاز نیز مانند هر تجهیز صنعتی دیگر نیاز به برنامه نگهداری منظم دارد. بازرسی‌های بصری ماهانه اولین خط دفاعی است. در این بازدیدها، موارد زیر باید بررسی شوند:

• نشانه‌های گرمایش بیش از حد: تغییر رنگ ترمینال‌ها، بوغلاف کابل‌های ذوب شده یا رنگ پریدگی بدنه خازن.

• نشت یا باد کردگی: در خازن‌های روغنی، بررسی نشتی روغن و در خازن‌های خشک، بررسی بادکردگی محفظه (که نشانه تولید گاز داخلی است).

• تمیزی و تهویه: اطمینان از تمیز بودن سطوح خازن و عدم گرفتگی مسیرهای تهویه توسط گرد و غبار.

ثبت نتایج این بازرسی‌ها در برگه نگهداری، تاریخچه ارزشمندی از سلامت سیستم ایجاد می‌کند. برای دریافت چک‌لیست استاندارد بازرسی، با بخش پشتیبانی ماکان کنترل تماس بگیرید.

اندازه‌گیری‌های دوره‌ای با ابزار دقیق

بازرسی‌های چشمی کافی نیستند. اندازه‌گیری‌های فصلی یا شش‌ماهه با ابزار دقیق ضروری است. این اندازه‌گیری‌ها شامل موارد زیر است:

• اندازه‌گیری جریان و ولتاژ هر فاز: با استفاده از انبرک آمپرمتر و ولت‌متر دیجیتال. افزایش جریان یک فاز می‌تواند نشانه خرابی یکی از واحدهای داخلی بانک خازنی سه فاز باشد.

• اندازه‌گیری دمای بدنه با دماسنج مادون قرمز: دمای نقاط داغ نباید از مقدار مشخص شده روی پلاک خازن تجاوز کند.

• تست عملکرد رگولاتور: با ایجاد تغییرات مصنوعی در بار (در صورت امکان)، باید واکنش رگولاتور و قطع و وصل به موقع پله‌ها بررسی شود.

تعمیرات و سرویس پیشگیرانه

برخی اقدامات پیشگیرانه برای حفظ عملکرد سیستم لازم است:

• سفت‌کردن اتصالات: اتصالات شل شده به مرور زمان به دلیل انبساط و انقباض حرارتی ایجاد می‌شوند. سفت‌کردن دوره‌ی آن‌ها با گشتاور مناسب از گرمایش و خرابی جلوگیری می‌کند.

• تمیز کردن: گرد و غبار و آلودگی عایق‌های سطحی را ضعیف می‌کنند. تمیز کردن دوره‌ای با هوای فشرده خشک یا برس نرم توصیه می‌شود.

• کالیبراسیون رگولاتور: رگولاتورهای هوشمند هر چند سال یکبار کالیبراسیون شوند تا دقت اندازه‌گیری و عملکرد آن‌ها حفظ شود.

عیب‌یابی رایج و راه‌حل‌ها

حتی با نگهداری عالی، ممکن است مشکلاتی رخ دهد. درک علائم و اقدام سریع کلیدی است.

نکات ایمنی در عیب‌یابی

هرگز سعی نکنید یک خازن صنعتی سه فاز معیوب را در حالی که زیر برق است یا حتی بلافاصله پس از قطع برق باز کنید. همیشه پروتکل قفل‌گذاری را رعایت کنید و قبل از لمس ترمینال‌ها، با استفاده از یک مقاومت تخلیه عایق‌دار، از تخلیه کامل آن اطمینان حاصل کنید. بسیاری از خرابی‌ها نیاز به تعویض واحد دارند و تعمیر آن در سطح کارخانه ممکن نیست.

ثبت اطلاعات فنی و گزارش‌گیری

داشتن یک پرونده فنی جامع برای سیستم خازنی، ارزش زیادی دارد. این پرونده باید شامل موارد زیر باشد:

• کاتالوگ فنی و دیتاشیت محصولات خریداری شده.

• نقشه تک‌خطی و نقشه‌های سیم‌کشی.

• گزارش تست‌های اولیه راه‌اندازی.

• گزارش‌های دوره‌ای بازرسی و اندازه‌گیری.

• تاریخچه تعمیرات و تعویض قطعات.

این اطلاعات نه تنها برای عیب‌یابی مفید است، بلکه در ممیزی‌های انرژی، محاسبه بازگشت سرمایه (ROI) پروژه و حتی هنگام فروش واحد صنعتی به عنوان یک مدرک با ارزش عمل می‌کند. برخی رگولاتور بانک خازنی پیشرفته، امکان خروجی گزارش‌های عملکرد را به صورت خودکار فراهم می‌کنند.

برای مشاهده محصولات مرتبط می‌توانید به فروشگاه آنلاین ما مراجعه نمایید.

تجهیزات جانبی و سیستم‌های مرتبط

کامل‌کننده‌های حیاتی یک سیستم بهینه

یک بانک خازنی سه فاز به تنهایی نمی‌تواند عملکرد ایده‌آلی داشته باشد. عملکرد ایمن و کارآمد این سیستم، وابسته به تجهیزات جانبی تخصصی است که مانند اعضای یک ارکستر، هماهنگ عمل می‌کنند. انتخاب صحیح این قطعات، از کاپاسیتور سه فاز محافظت کرده و بازدهی کلی مجموعه را به حداکثر می‌رساند. در این بخش، به بررسی این تجهیزات مکمل و نقش هر یک در سیستم اصلاح ضریب توان می‌پردازیم. برای مشاهده مجموعه کامل این تجهیزات، می‌توانید به بخش خازن و تجهیزات بانک خازنی مراجعه فرمایید.

کنتاکتور مخصوص خازن‌ها: کلیدی با استقامت بالا

کنتاکتور خازنی تفاوت‌های بنیادی با کنتاکتورهای معمولی دارد. دلیل این تفاوت، ماهیت خاص بار خازنی است. هنگام وصل یک خازن سه فاز خالی، جریان هجومی بسیار بالایی (گاهی تا ۲۰ برابر جریان نامی) برای چند میلی‌ثانیه جاری می‌شود. یک کنتاکتور عالی نمی‌تواند این شوک الکتریکی مکرر را تحمل کند.

ویژگی‌های منحصر به فرد کنتاکتورهای خازنی

این کنتاکتورها با طراحی ویژه‌ای تولید می‌شوند. معمولاً از کنتاکت‌های تقویت شده با آلیاژهای خاص استفاده می‌کنند. این آلیاژها در برابر جوش خوردن ناشی از جرقه بزرگ وصل مقاوم هستند. همچنین، فنرهای محکم‌تری برای جداسازی سریع‌تر کنتاکت‌ها به کار می‌روند. برخی مدل‌های پیشرفته مجهز به مدار Snubber (مدار RC) هستند.

مدار Snubber ولتاژ گذرا را هنگام قطع جریان خازن کاهش می‌دهد. این کار از ایجاد قوس الکتریکی شدید روی کنتاکت‌ها و سایش سریع آن‌ها جلوگیری می‌کند. در نتیجه، عمر مکانیکی کنتاکتور به طور قابل توجهی افزایش می‌یابد. این ویژگی در سیستم‌هایی با قطع و وصل مکرر پله‌های خازن صنعتی سه فاز بسیار حیاتی است.

انتخاب هماهنگ با ظرفیت خازن

انتخاب کنتاکتور خازنی فقط بر اساس جریان نامی کافی نیست. رتبه‌بندی این کنتاکتورها معمولاً بر حسب توان راکتیو (کیلووار) در ولتاژ مشخصی انجام می‌شود. مثلاً یک کنتاکتور با رتبه ۵۰ کیلووار در ۴۰۰ ولت. استفاده از کنتاکتور با رتبه پایین‌تر از نیاز، باعث گرمایش بیش از حد و ذوب شدن کنتاکت‌ها می‌شود.

استفاده از کنتاکتور با رتبه بسیار بالا نیز توصیه نمی‌شود. زیرا ممکن است حساسیت لازم برای تشخیص بعضی خطاها را نداشته باشد. هماهنگی دقیق بین ظرفیت بانک خازنی سه فاز و رتبه کنتاکتور، توسط استاندارد IEC 60831-1 توصیه شده است. مهندسین ما در ماکان کنترل می‌توانند در انتخاب بهترین گزینه به شما کمک کنند.

رگولاتورهای هوشمند: مغز متفکر سیستم

رگولاتور بانک خازنی در واقع کنترل‌کننده مرکزی سیستم است. وظیفه اصلی آن، اندازه‌گیری لحظه‌ای ضریب توان شبکه و تصمیم‌گیری برای وصل یا قطع پله‌های خازنی است. هدف، حفظ ضریب توان در محدوده از پیش تعیین شده (مثلاً ۰.۹۵ تا ۱) است.

عملکرد پیشرفته رگولاتور در بانک خازنی

رگولاتورهای مدرن تنها به اندازه‌گیری ضریب توان بسنده نمی‌کنند. آن‌ها پارامترهای دیگری مانند ولتاژ، جریان، توان اکتیو و راکتیو، هارمونیک‌ها و دمای محیط را نیز پایش می‌کنند. این داده‌ها برای بهینه‌سازی عملکرد و اجرای استراتژی‌های پیچیده‌تر استفاده می‌شوند. برای مثال، برخی رگولاتورها از الگوریتم‌های پیش‌بینی بار استفاده می‌کنند.

این الگوریتم‌ها با یادگیری الگوی مصرف واحد، پله‌های خازن سه فاز را کمی قبل از نیاز واقعی وصل می‌کنند. این کار از نوسانات سریع ضریب توان جلوگیری کرده و عمر کنتاکتورها را افزایش می‌دهد. همچنین، برخی رگولاتورها می‌توانند با اتوماسیون صنعتی سطح بالاتر (مثل PLC یا SCADA) از طریق پروتکل‌هایی مانند Modbus ارتباط برقرار کنند.

تنظیمات پیشرفته و قابلیت مانیتورینگ

یک رگولاتور بانک خازنی خوب، انعطاف‌پذیری تنظیمات بالایی دارد. تنظیم نقطه Setpoint ضریب توان، تأخیر زمانی بین عملیات (Time Delay)، ترتیب وصل و قطع پله‌ها (Sequencing) و حساسیت به هارمونیک از جمله این تنظیمات هستند. رابط کاربری واضح و منوهای منطقی، پیکربندی سیستم را برای اپراتورها ساده می‌کند.

قابلیت مانیتورینگ و ثبت داده (Data Logging) یکی از امکانات ارزشمند رگولاتورهای هوشمند است. این قابلیت، تاریخچه‌ای از عملکرد سیستم، رویدادها و هشدارها را در حافظه داخلی ذخیره می‌کند. این داده‌ها برای تحلیل عملکرد، اثبات صرفه‌جویی انرژی به مدیریت و عیب‌یابی مشکلات بسیار مفید هستند. برای آشنایی با مدل‌های مختلف، به فروشگاه ما سر بزنید.

سیستم‌های حفاظتی: خط دفاعی غیرقابل نفوذ

حفاظت از سرمایه‌گذاری انجام شده در خازن سه فاز و تجهیزات مرتبط، اهمیت بسیار زیادی دارد. سیستم حفاظتی چندلایه، از خرابی زودرس، آتش‌سوزی و ایجاد خطر برای پرسنل جلوگیری می‌کند. این سیستم از المان‌های مختلفی تشکیل شده که هر کدام وظیفه خاصی بر عهده دارند.

فیوزهای مخصوص خازن: محافظ اولیه

فیوزهای سریع (HRC Fuse) که مخصوص بار خازنی طراحی شده‌اند، اولین خط حفاظتی هستند. این فیوزها باید دو ویژگی متضاد داشته باشند. اول، بتوانند جریان هجومی راه‌اندازی کوتاه‌مدت را بدون عمل کردن تحمل کنند. دوم، در صورت بروز اتصال کوتاه یا جریان اضافه پایدار، به سرعت قطع کنند.

فیوزهای معمولی ممکن است با جریان هجومی بانک خازنی سه فاز بسوزند. بنابراین، استفاده از فیوزهای با کلاس gR (برای حفاظت از نیمه‌هادی‌ها و خازن‌ها) یا کلاس aR (برای حفاظت در برابر اتصال کوتاه با قابلیت تحمل جریان هجومی) توصیه می‌شود. انتخاب آمپر صحیح فیوز بر اساس جریان نامی خازن و با استفاده از جداول سازنده انجام می‌گیرد.

رله‌های حفاظتی: هوشمندی در حفاظت

رله‌های حفاظتی مختلفی می‌توانند برای تکمیل سیستم به کار روند. رله حفاظت از اضافه‌جریان (Overcurrent) برای تشخیص جریان‌های خطای پایدار استفاده می‌شود. رله تشخیص عدم تعادل جریان فازها (Unbalance) بسیار مهم است. اگر یکی از واحدهای داخلی یک خازن صنعتی سه فاز خراب شود، جریان بین فازها نامتعادل می‌شود.

این رله سریعاً این حالت را تشخیص داده و کل بانک را قطع می‌کند. از گسترش آسیب به سایر واحدها جلوگیری می‌شود. رله حفاظت از افزایش ولتاژ (Overvoltage) نیز کاربرد دارد. ولتاژ بالا می‌تواند به عایق خازن آسیب برساند. این رله در صورتی که ولتاژ از حد مجاز فراتر رود، دستور قطع می‌دهد.

سیستم‌های حفاظتی در برابر هارمونیک

در محیط‌های دارای بارهای غیرخطی مانند درایو و سافت استارتر، هارمونیک‌ها تهدید جدی هستند. فیلترهای هارمونیک خازنی (Detuned Filters) یکی از راه‌حل‌های منفعل هستند. این فیلترها از یک راکتور سری با خازن تشکیل شده‌اند. فرکانس رزونانس این مدار طوری تنظیم می‌شود که مانع تقویت هارمونیک‌های رایج (مخصوصاً هفتم و پنجم) شود.

برای محیط‌های با آلودگی هارمونیکی بسیار شدید، فیلترهای فعال (Active Harmonic Filters) گزینه بهتری هستند. این فیلترها هارمونیک‌ها را اندازه‌گیری کرده و جریانی معکوس با همان فرکانس تزریق می‌کنند. در نتیجه، هارمونیک در منبع خنثی می‌شود. این سیستم‌ها گران‌تر هستند اما عملکرد بسیار موثری دارند.

تجهیزات اندازه‌گیری و مانیتورینگ پیشرفته

برای مدیریت آگاهانه، اندازه‌گیری دقیق ضروری است. کنتورهای توان راکتیو (kVArh Meters) مقدار توان راکتیو جبران شده را ثبت می‌کنند. این عدد مبنای محاسبه دقیق بازگشت سرمایه (ROI) پروژه است. نمایشگرهای دیجیتال چند پارامتره نیز بر روی درب تابلو نصب می‌شوند.

این نمایشگرها مقادیر لحظه‌ای مانند ضریب توان، ولتاژ، جریان و توان را نشان می‌دهند. وجود این اطلاعات در دسترس اپراتور، امکان نظارت ساده بر عملکرد سیستم را فراهم می‌کند. سیستم‌های نظارت آنلاین نیز امکان دسترسی از راه دور به داده‌های عملکردی را می‌دهند.

برای مطالعه مطالب بیشتر در این حوزه، بخش مقالات تخصصی سایت ما منبع ارزشمندی است.

نتیجه‌گیری و چشم‌انداز آینده

جمع‌بندی مزایای استفاده از خازن سه فاز

در این سفر اطلاعاتی جامع، به وضوح دریافتیم که خازن سه فاز تنها یک قطعه الکتریکی نیست. این تجهیز، یک استراتژی هوشمند مدیریت انرژی و بهینه‌سازی اقتصادی است. بانک خازنی سه فاز با هدف اصلی اصلاح ضریب توان، دستاوردهای چندگانه‌ای به همراه می‌آورد.

صرفه‌جویی مستقیم در هزینه‌های برق، معمولاً اولین دلیلی است که واحدهای صنعتی را جذب می‌کند. اما همانطور که بررسی کردیم، فواید فراتر از عدد قبض است. بهبود پایداری شبکه، افزایش عمر تجهیزات پرهزینه و کاهش تلفات انرژی، همگی سود خالص به حساب می‌آیند. این سیستم‌ها با اطمینان از کیفیت برق، عملکرد اتوماسیون صنعتی و سایر تجهیزات حساس را نیز تضمین می‌کنند.

توصیه‌های نهایی برای انتخاب بهترین گزینه

انتخاب، نصب و نگهداری یک سیستم خازنی نیازمند رویکردی سیستماتیک است. بر اساس مباحث فصول چهارم و پنجم، می‌توان این روند را در چند گام کلیدی خلاصه کرد. ابتدا، تحلیل دقیق شبکه برق و الگوی مصرف ضروری است. سپس، طراحی مناسب با در نظر گرفتن تمام ملاحظات فنی و ایمنی انجام می‌شود. در نهایت، اجرای اصولی و برنامه نگهداری مستمر، موفقیت بلندمدت پروژه را تضمین می‌کند.

همکاری با تأمین‌کنندگان معتبر و دارای دانش فنی عمیق، ریسک پروژه را به شدت کاهش می‌دهد. یک مشاور متعهد نه تنها محصول مناسب را ارائه می‌دهد، بلکه در طراحی، اجرا و پشتیبانی نیز همراه شما خواهد بود. توجه به استانداردها، گواهی‌های کیفیت و خدمات پس از فروش، معیارهای مهمی در انتخاب شریک تجاری هستند. مجموعه ماکان کنترل با سال‌ها تجربه، این همراهی مطمئن را برای شما فراهم می‌سازد.

روندهای آینده در تکنولوژی اصلاح ضریب توان

صنعت خازن سه فاز و اصلاح ضریب توان، پویا و در حال تحول است. فناوری‌های نوظهور، چهره این سیستم‌ها را به سرعت تغییر می‌دهند. هوشمندسازی (Smart Grid Integration) یکی از اصلی‌ترین این روندها است. خازن صنعتی سه فاز آینده، بخشی جدایی‌ناپذیر از شبکه‌های هوشمند خواهد بود. این تجهیزات داده‌های عملکردی را در لحظه ارائه می‌دهند.

اتصال این سیستم‌ها به پلتفرم‌های اینترنت اشیاء (IIoT) امکان مدیریت پیش‌بینانه (Predictive Maintenance) را فراهم می‌کند. سنسورهای تعبیه شده، سلامت خازن را پایش کرده و خرابی را قبل از وقوع پیش‌بینی می‌کنند. همچنین، ادغام با سیستم‌های مدیریت انرژی (EMS) برای بهینه‌سازی کل مصرف سایت در دستور کار قرار دارد.

توسعه مواد و افزایش چگالی انرژی

پژوهش‌ها در زمینه مواد دی‌الکتریک نوین با سرعت ادامه دارد. هدف، دستیابی به کاپاسیتور سه فاز با ابعاد کوچک‌تر، ظرفیت بالاتر و اتلاف انرژی کمتر است. استفاده از نانوکامپوزیت‌ها و مواد پلیمری پیشرفته، تحول آفرین خواهد بود. این پیشرفت‌ها به ویژه برای سایت‌هایی با محدودیت فضا بسیار ارزشمند هستند.

عمر طولانی‌تر و قابلیت اطمینان بالاتر نیز از دیگر اهداف توسعه است. مواد جدید مقاومت بالاتری در برابر استرس‌های حرارتی و الکتریکی از خود نشان می‌دهند. در نهایت، این تحولات منجر به کاهش هزینه چرخه عمر (LCC) سیستم‌های خازنی خواهد شد. سرمایه‌گذاری در این فناوری‌ها، آینده‌ای مقرون به صرفه را تضمین می‌کند.

تأکید بر پایداری و اقتصاد چرخشی

مسئولیت اجتماعی و پایداری محیط‌زیست به یک محرک مهم تبدیل شده است. سازندگان به دنبال کاهش ردپای کربن در فرآیند تولید خازن سه فاز هستند. استفاده از مواد قابل بازیافت و طراحی برای تعمیرپذیری (Design for Repair) از جمله این اقدامات است. هدف، حرکت به سمت یک اقتصاد چرخشی کامل در چرخه عمر محصول است.

همچنین، بازیافت ایمن و اصولی خازن‌های فرسوده در پایان عمر، مورد توجه ویژه قرار دارد. شرکت‌های پیشرو برنامه‌های اخذ محصولات کهنه و بازیافت مواد با ارزش را اجرا می‌کنند. این نگرش، علاوه بر حفظ محیط‌زیست، وفاداری مشتری را نیز افزایش می‌دهد. ما در ماکان کنترل متعهد به ارائه راهکارهای پایدار هستیم.

قدم بعدی شما

اگر این راهنمای جامع، اهمیت و پیچیدگی انتخاب یک سیستم بانک خازنی سه فاز مناسب را نشان داده است، اکنون زمان اقدام است. صرف نظر از اندازه واحد صنعتی یا حوزه فعالیت شما، بهینه‌سازی مصرف انرژی یک ضرورت رقابتی و اقتصادی است. منتظر جریمه‌های سنگین یا افزایش هزینه‌های تعمیرات نباشید. امروز را به شروع فرآیند ارزیابی و سرمایه‌گذاری هوشمندانه اختصاص دهید.

تیم متخصص ماکان کنترل آماده است تا در تمام مراحل در کنار شما باشد. از مشاوره اولیه و تحلیل رایگان شبکه برق واحد شما، تا طراحی، تأمین تجهیزات، نصب و راه‌اندازی و پشتیبانی پس از آن. ما با ارائه محصولات با کیفیت از برندهای معتبر و دانش فنی به روز، آرامش خاطر شما را تضمین می‌کنیم. برای شروع یک مکالمه سازنده، کافی است از طریق تماس با ما با کارشناسان در ارتباط باشید.

سخن پایانی: سرمایه‌گذاری بر آینده

به کارگیری خازن سه فاز، سرمایه‌گذاری بر آینده‌ای کارآمدتر و سودآورتر است. این تصمیم، هم‌سو با اهداف کلان بهینه‌سازی مصرف انرژی ملی و هم‌سو با منافع اقتصادی واحد صنعتی شما است. در دنیای پرچالش صنعت امروز، هر درصد بهبود در بهره‌وری و هر ریال صرفه‌جویی در هزینه‌ها، به معنای مزیت رقابتی بیشتر است.

ما در ماکان کنترل خود را تنها یک فروشنده محصول نمی‌دانیم. ما شریکی برای موفقیت صنعت کشور هستیم. اعتماد شما به ما، با پاسخگویی مسئولانه، کیفیت بی‌چون و چرا و خدمات پس از فروش مطمئن، جبران خواهد شد. از شما دعوت می‌کنیم تا با مراجعه به فروشگاه آنلاین ما، با محصولات و توانمندی‌های ما بیشتر آشنا شوید. آینده‌ای بهینه را با هم بسازیم.
