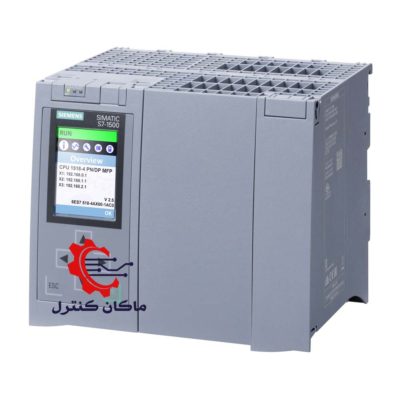

PLC زیمنس CPU 1518-4 PN/DP MFP (Multi-Function Platform) از سری پی ال سی S7-1500 زیمنس می باشد.

مشخصات فنی PLC زیمنس CPU 1518-4 PN/DP MFP

• کد فنی: 6ES7518-4AX00-1AC0
• اینترفیس 1: پورت RJ45 (PROFINET/Ethernet) دو سوئیچه یکپارچه (سرعت 100Mbit/s)
• اینترفیس 2: پورت RJ45 (PROFINET/Ethernet) (سرعت 100Mbit/s)
• اینترفیس 3: پورت RJ45 (PROFINET/Ethernet-C/C++ Runtime) (سرعت 1000Mbit/s)
• اینترفیس 4: پورت RS485 (Profibus) (سرعت 12Mbit/s)
• حافظه کاری: 6MB program/60MB data
• مجوز C/C++ Runtime, OPC UA Runtime
• تغذیه 24VDC
• نمایشگر 6.1cm
• 6 کلید کنترلی
• 1 اسلات SIMATIC memory card
• قابلیت Isochronous, IRT, PROFIenergy, Web server, Open IE
• پشتیبانی از Modbus TCP
• پشتیبانی از Controller PID, High-speed counter, Motion Control
• پشتیبانی از Autosensing, Autonegotiation, Autocrossing
• سرعت پردازش: 1ns (bit) / 2ns (word) / 2ns (fixed point) / 6ns (floating point)

*سری SIPLUS این CPU با کد 6AG1518-4AX00-4AC0 و نسخه همراه با فن با کد 6AG1500-0AX00-4AA0 می باشد.

پی ال سی S7-1500 زیمنس

PLC زیمنس S7-1500 یکی از جدیدترین عضو خانواده SIMATIC می باشد که به دلیل طراحی ماژولار و قدرت پردازش بالا، همچنین پشتیبانی از پروتکل های ارتباطی متنوع برای انواع پروژه های سطح متوسط تا بزرگ مناسب می باشد. به طور کلی سری S7-1500 در چند سری تولید می شود:

S7-1500: این نسخه به صورت استاندارد بوده که فاقد ورودی خروجی بر روی خود CPU می باشد و تنها پورت های ارتباطی دارد، و به منظور افزودن ورودی خروجی باید از ماژول های توسعه استفاده نمود.

S7-1500C: این نسخه به صورت کامپکت (Compact) بوده که علاوه بر پورت های ارتباطی دارای تعدادی ورودی خروجی بر روی خود می باشد.

S7-1500R/H: این نسخه دارای قابلیت Fault Tolerant به معنای اینکه برای سیستم هایی با عملکرد Redundant مورد استفاده قرار می گیرد. به این صورت که یک پی ال سی به صورت رزرو و Standby برای کنترل پروسه قرار می گیرد تا در صورت هرگونه خطا بر روی CPU اصلی، CPU دوم بدون وقفه کنترل پروسه را بر عهده بگیرد.

S7-1500F: این نسخه با قابلیت Fail safe در پروسه هایی که ضریب اطمینان و ایمنی بالایی مورد نیاز است کاربرد دارد تا در صورت رخ دادن هرگونه خطا CPU رفتار متناسب با خطا و اشکال را نشان دهد. در هنگام تولید این سری پی ال سی زیمنس تست های مخصوصی روی آن انجام می شود تا از عملکرد صحیح آن در لحظات حساس اطمینان حاصل شود.

S7-1500T: این نسخه با قابلیت عملکردهای تکنولوژی برای کاربری های خاص تولید شده است.
