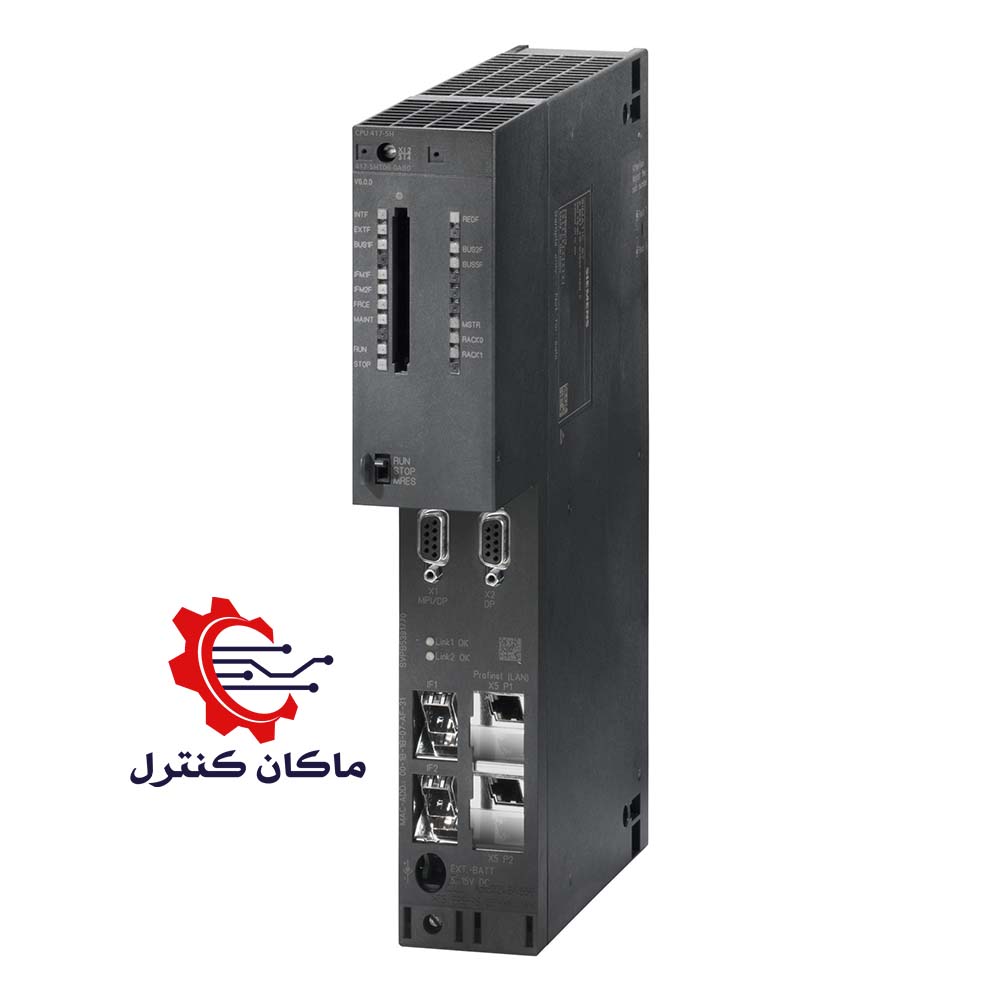

PLC زیمنس CPU 417-5H PN/DP 32MB از سری SIMATIC S7-400H زیمنس می باشد.

مشخصات فنی PLC زیمنس CPU 417-5H PN/DP, 32MB

• کد فنی: 6ES7417-5HT06-0AB0
• اینترفیس 1: پورت RS485 (MPI or Profibus DP) ایزوله (سرعت 12Mbit/s)
• اینترفیس 2: پورت RJ45 (PROFINET/ETHERNET) دو سوئیچه یکپارچه ایزوله (سرعت 100Mbit/s)
• اینترفیس 3: پورت RS485 (Profibus DP) (سرعت 12Mbit/s)
• اینترفیس 4: پورت Synchronization submodule FO (Pluggable)
• اینترفیس 5: پورت Synchronization submodule FO (Pluggable)
• حافظه کاری: 32MB (16MB code/16MB data)
• تغذیه: DC از طریق منبع تغذیه سیستم
• S7 Counter: 2048 / S7 Time: 2048
• عدم قابلیت Multicomputing
• عدم قابلیت Isochronous
• پشتیبانی از Open IE, PG/OP, S7 routing, Redundancy
• پشتیبانی از Autosensing, Autonegotiation, Autocrossing
• پشتیبانی از Hardware clock (real-time), synchronizable
• سرعت پردازش: 7.5ns (bit) / 7.5ns (word) / 7.5ns (fixed point) / 15ns (floating point) / basic load: 60ms – per I/O byte: 0µs (CiR synchronization)

*اینترفیس 4 و 5، با استفاده از ماژول سنکرون سازی 6ES7960-1AA06-0XA0 یا 6ES7960-1AB06-0XA0 قابل گسترش می باشند.

*سری SIPLUS این محصول با کد 6AG1417-5HT06-7AB0 می باشد.

پی ال سی S7-400 زیمنس

پی ال سی S7-400 به دلیل ماژولار بودن و قابلیت عملکردی بسیار بالا به عنوان قدرتمندترین CPU خانواده SIMATIC شناخته می شود. سری S7-400 به طور کلی دارای دو دسته نوع پایه (Standard) و دیگری نوع H (High-availability) یا با دسترس پذیری بالا می باشد. البته هر دوی این سری دارای نوع FailSafe نیز می باشد.

پی ال سی S7-400H

در بسیاری از حوزه های تقاضا برای افزایش ایمنی در برابر خرابی سیستم های اتوماسیون صنعتی در حال افزایش می باشد. سری SIMATIC S7-400H با دسترس پذیری بسیار بالا دارای قابلیت افزونگی (Redundancy) می باشد، به این منظور که زمانی که بخشی از سیستم دچار خطا یا مشکل شود می تواند به عملکرد خود ادامه دهد.

این سری با طراحی مقاوم پوشش محافظ (G3) به صورت استاندارد مقاومت بیشتری در برابر شرایط محیطی دارد، همچنین با حالت HOT Standby در صورت بروز خطا به طور خودکار و بدون وقفه موارد را به واحد آماده به کار انتقال می دهد. این قابلیت در موارد زیر بسیار پرکاربرد می باشد:

• فرآیندهایی با هزینه ی بالا راه اندازی مجدد بعد از خرابی سیستم اتوماسیون
• فرآیندهایی با هزینه ی بالا توقف زمانی جهت تعمیر سیستم اتوماسیون
• فرآیندهایی با مواد اولیه با ارزش، مانند صنایع داروسازی
• کاربردهای بدون نظارت یا دسترسی سخت به تجهیزات اتوماسیون

چند پردازشی (Multicomputing)

این قابلیت امکان تقسیم یک برنامه پیچیده در سیستم S7-400 روی چندین PLC را امکان پذیر می کند. نحوه کار آن به این صورت می باشد که پی ال سی نقش کنترلر دارد و تبادل اطلاعات مابین آن ها از طریق Global Data به سرعت انجام می شود.

به عنوان مثال وظایف پیچیده کنترل حلقه باز، محاسبات یا ارتباطات می توانند تقسیم شده و به CPU های مختلف اختصاص داده شود و هر CPU می تواند ورودی/خروجی های محلی مختص خود را داشته باشد.

حالت ایزاکرونوس (Isochronous mode)

این قابلیت امکان جفت سازی همزمان با چرخه های پروفی باس و پروفی نت را به منظور جمع آوری سیگنال های توزیع شده، انتقال سیگنال و اجرای برنامه را فراهم می کند. این حالت به پی ال سی زیمنس سری S7-400 امکان می دهد سیگنال های ورودی را در فواصل زمانی ثابت دریافت و سیگنال های خروجی را به طور همزمان پردازش کند که باعث می شود زمان های پاسخ فرآیند قابل پیش بینی و دقیق باشد.

تغییرات در پیکربندی سخت افزار در حال اجرا (CiR)

در سری S7-400 تغییرات در پیکربندی سخت افزار بدون نیاز به واکنش سیستم در حین عملکرد یک سیستم امکان پذیر می باشد. این شامل افزودن گره های I/O توزیع شده و افزودن و تغییر پارامتر ماژول ها در سیستم I/O ET200 می باشد. CiR پیکربندی در حال اجرا، زمان راه اندازی و تغییرات سیستم را کاهش می دهد و اجازه می دهد گسترش و تغییرات بدون نیاز به راه اندازی مجدد یا synchronized انجام شود.

با قابلیت HOT Swap در واقع می توان ماژول های سیگنال را بدون خاموش کردن سیستم و ایجاد توقف در عملکرد CPU و برنامه ها به سیستم اضافه یا جایگزین کرد.

ماژولار بودن (Modularity)

باس قدرتمند پشت صحنه (Backplane Bus) و واسط های ارتباطی که مستقیم به CPU متصل می شوند امکان اجرای خطوط ارتباطی متعدد با کارایی بالا را فراهم می کند. همچنین اتصالات مورد نیاز به سیستم های MES/ERP یا اینترنت می تواند پیاده سازی شود.
