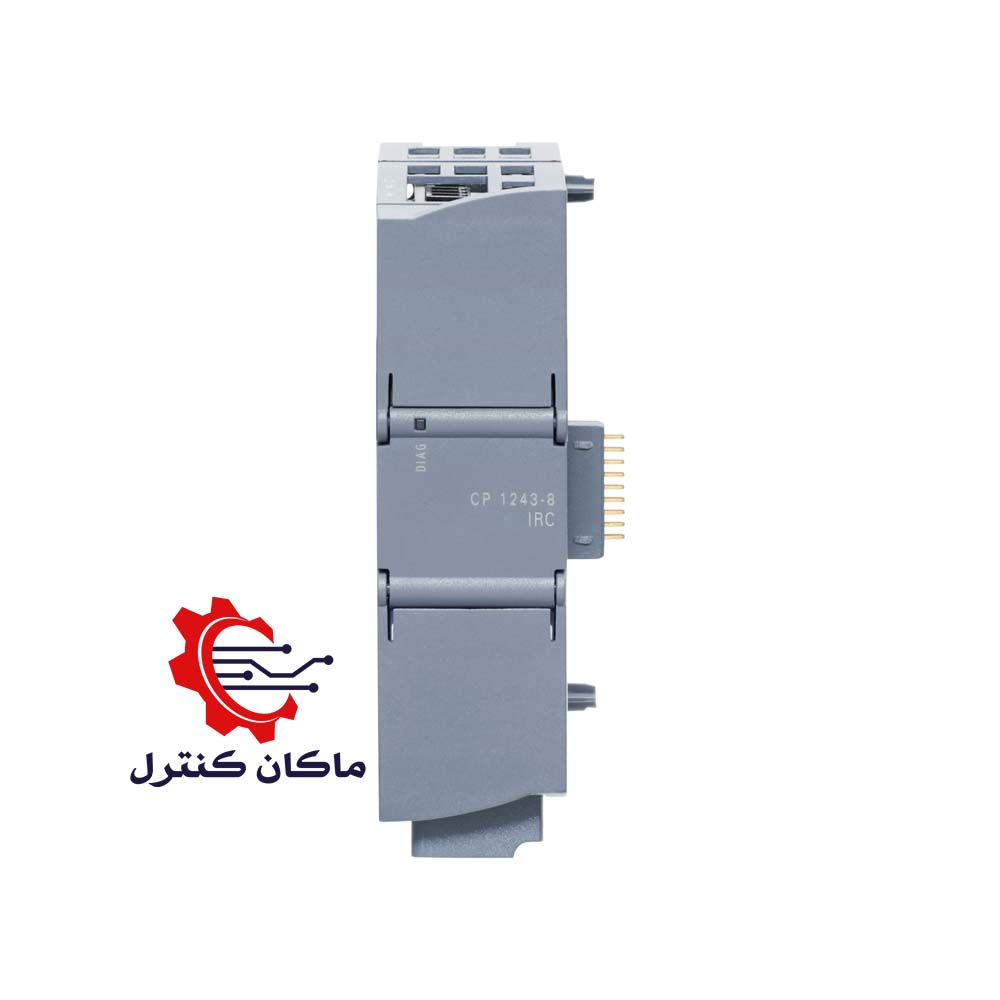

پردازشگر ارتباطی CP 1243-8, IRC

پردازشگر ارتباطی CP 1243-8 IRC به منظور فعالیت PLC S7-1200 زیمنس در سیستم TeleControl Professionalبرای دسترسی به پروتکل های SINAUT ST7, DNP3, IEC60870-5 مورد استفاده قرار می گیرد.

مشخصات فنی پردازشگر ارتباطی CP 1243-8, IRC

• کد فنی: 6GK7243-8RX30-0XE0
• 1 پورت اترنت (RJ45)
• 1 خروجی TS Module
• ولتاژ 5VDC/24VDC
• اتصالات WAN
• نوع ایستگاه: RTU
• قابلیت کار با ماژول های TIM
• دسترسی به پروتکل های SINAUT ST7, DNP3, IEC60870-5
• سرعت انتقال داده: RJ45: 10…100Mbit/s  /  TS Module: 0.3…115.2Kbit/s
• قابلیت ارتقا با ماژول TS Module RS232, TS Module modem, TS Module GSM, TS Module ISDN
• نصب از سمت چپ

طراحی پی ال سی SIEMENS سری S7-1200 برای اتوماسیون خطوط کوچک تا تقریبا متوسط می باشد به همین دلیل شامل محدودیت هایی در تعداد ورودی/خروجی و… هست. با این حال برای مرتفع کردن این مورد می توان از ماژول هایی (ماژول پی ال سی S7-1200) که به آن ها سیگنال برد و سیگنال ماژول و ماژول ارتباطی گفته می شود استفاده نمود.

سیگنال برد، سیگنال ماژول و ماژول ارتباطی

سیگنال برد (SB) یک تجهیز سخت افزاری می باشد که برای افزایش محدود تعداد I/O استفاده می شود و بر روی بدنه ی پی ال سی نصب می گردد، اما سیگنال ماژول (SM) تجهیز سخت افزاری می باشد که شامل تعداد استانداردی از ورودی/خروجی ها می باشد که سمت راست پی ال سی بر روی رک نصب می گردد.

ماژول ارتباطی (CM) یا ماژول شبکه نیز به منظور امکان ارتباط و استفاده از طریق پورت ها و پروتکل های مختلف و سایر قابلیت ها می توان از آن استفاده نمود که در سمت چپ پی ال سی بر روی رک نصب میگردد.

تفاوت خروجی رله ای و ترانزیستوری

• خروجی ترانزیستوری: ماژول های خروجی ترانزیستوری جریان دهی پایین را دارند اما قابلیت سوئیچینگ با سرعت بالایی را دارند.
• خروجی رله ای: ماژول های خروجی رله ای جریان دهی بالایی را دارند اما امکان سوئیچینگ با سرعت نسبتا پایین تری را دارند.

________________________________________________________________________________________________________________________________________________________________________________

دیتاشیت پردازشگر ارتباطی CP 1243-8, IRC
