مقدمه‌ای جامع بر دنیای اتوماسیون با پی ال سی زیمنس (SIEMENS)

در دنیای پرشتاب و پیچیده صنعت امروز، استفاده از پی ال سی زیمنس (SIEMENS) به عنوان یکی از قدرتمندترین کنترلرهای منطقی برنامه‌پذیر، به یک استاندارد غیرقابل انکار تبدیل شده است. این تجهیزات که در واقع مغز متفکر ماشین‌آلات صنعتی محسوب می‌شوند، وظیفه دریافت سیگنال‌ها، پردازش داده‌ها و ارسال فرمان‌های دقیق به عملگرها را بر عهده دارند. با پیشرفت تکنولوژی، گذار از سیستم‌های رله‌ای سنتی به سمت اتوماسیون صنعتی هوشمند، نیازمند تجهیزاتی بود که علاوه بر قابلیت اطمینان بالا، انعطاف‌پذیری بی‌نظیری در برنامه‌نویسی ارائه دهند. در این میان، برند آلمانی زیمنس توانست با ارائه نسل‌های مختلف پردازنده‌های خود، سهم عظیمی از بازار جهانی را به خود اختصاص دهد.

مجموعه مهندسی و بازرگانی ماکان کنترل، به عنوان یکی از مراجع معتبر در تامین تجهیزات برق و اتوماسیون، همواره تلاش می‌کند تا بهترین راهکارها را به صنعتگران ارائه دهد. رسالت اصلی ما در صفحه اصلی وب‌سایت ماکان کنترل، ایجاد پلی ارتباطی میان تکنولوژی روز دنیا و خطوط تولید داخلی است. ما بر این باوریم که انتخاب صحیح یک کنترلر صنعتی، می‌تواند هزینه‌های تعمیر و نگهداری را به شدت کاهش داده و راندمان تولید را به صورت تصاعدی افزایش دهد. به همین دلیل، شناخت دقیق قابلیت‌های هر پردازنده پیش از خرید، امری کاملا حیاتی و ضروری به شمار می‌رود.

نقش کلیدی کنترلرهای منطقی برنامه‌پذیر در صنایع مدرن

امروزه کمتر کارخانه یا کارگاه صنعتی را می‌توان یافت که از سیستم‌های هوشمند برای مدیریت فرآیندهای خود استفاده نکند. یک پی ال سی PLC مدرن قادر است هزاران خط کد برنامه‌نویسی را در کسری از ثانیه پردازش کرده و پیچیده‌ترین الگوریتم‌های ریاضی و منطقی را اجرا نماید. این تجهیزات نه تنها خطاهای انسانی را به صفر می‌رسانند، بلکه امکان مانیتورینگ دقیق و لحظه‌ای تمام فرآیندها را برای اپراتورها فراهم می‌کنند. مهندسان با بهره‌گیری از این کنترلرها، می‌توانند زمان توقف ماشین‌آلات (Down Time) را به حداقل رسانده و بهره‌وری اقتصادی پروژه‌ها را تضمین کنند.

برای درک بهتر اهمیت این موضوع، باید به ساختار ماژولار این سیستم‌ها توجه کنیم. کاربران می‌توانند بسته به نیاز پروژه خود، سخت‌افزار را ارتقا داده و امکانات جدیدی به آن بیفزایند. اگر مایل هستید تا با تاریخچه، اهداف و چشم‌اندازهای مجموعه ماکان کنترل در راستای تامین این تجهیزات حیاتی بیشتر آشنا شوید، از شما دعوت می‌کنیم تا از صفحه درباره ما دیدن فرمایید. تیم متخصص ما همواره آماده ارائه مشاوره‌های فنی دقیق برای انتخاب بهترین سیستم‌های کنترلی متناسب با بودجه و نیاز شما عزیزان است.

چرا پی ال سی زیمنس (SIEMENS) انتخاب اول مهندسان است؟

رقابت در بازار تجهیزات کنترل صنعتی بسیار فشرده است، اما پردازنده‌های زیمنس همواره با اختلاف چشمگیری در صدر انتخاب متخصصان قرار دارند. دلایل متعددی برای این برتری وجود دارد که از مهمترین آن‌ها می‌توان به پشتیبانی نرم‌افزاری بسیار قدرتمند (مانند نرم‌افزارهای TIA Portal و STEP 7)، طول عمر بالای قطعات سخت‌افزاری، و مقاومت بی‌نظیر در برابر نویزهای الکترومغناطیسی محیط‌های خشن صنعتی اشاره کرد. این ویژگی‌ها باعث شده تا در صنایعی نظیر پتروشیمی، فولاد، داروسازی و صنایع غذایی، استفاده از این سیستم‌ها به عنوان یک الزام فنی در نظر گرفته شود.

علاوه بر این، تنوع بی‌نظیر مدل‌ها در خانواده محصولات این برند، دست طراحان را برای اجرای پروژه‌های کوچک تا بسیار بزرگ باز گذاشته است. شما می‌توانید در بخش محصولات برند زیمنس (SIEMENS) در فروشگاه ماکان کنترل، طیف گسترده‌ای از این پردازنده‌ها را مشاهده کرده و مشخصات فنی آن‌ها را با یکدیگر مقایسه نمایید. مزایای کلیدی استفاده از محصولات این برند را می‌توان در موارد زیر خلاصه کرد:

• سرعت پردازش فوق‌العاده بالا در مقیاس نانو ثانیه
• قابلیت توسعه آسان سخت‌افزار در صورت گسترش خطوط تولید
• امنیت سایبری پیشرفته برای جلوگیری از نفوذ به شبکه‌های صنعتی
• تنوع در درگاه‌های ارتباطی و پشتیبانی از پروتکل‌های استاندارد جهانی
• عیب‌یابی (Troubleshooting) سریع و هوشمند از طریق نرم‌افزار

تیم فنی ماکان کنترل با درک این نیازهای اساسی، همواره در تلاش است تا سبد کاملی از این تجهیزات را برای صنایع کشور فراهم آورد. گاهی اوقات پروژه‌های خاص نیازمند قطعاتی هستند که به صورت روتین در بازار یافت نمی‌شوند. برای حل این مشکل، مشتریان گرامی می‌توانند با مراجعه به بخش تامین محصولات خاص، درخواست‌های ویژه خود را ثبت کنند تا کارشناسان ما در کوتاه‌ترین زمان ممکن نسبت به واردات و تامین آن‌ها اقدام نمایند.

سیر تکامل و پیشرفت پی ال سی زیمنس (SIEMENS) در گذر زمان

برای درک جایگاه فعلی محصولات زیمنس در بازار جهانی، نگاهی به مسیر تکامل این سیستم‌های کنترلی بسیار آموزنده خواهد بود. تاریخچه تکامل پی ال سی زیمنس (SIEMENS) پر از نوآوری‌های شگفت‌انگیزی است که هر یک در زمان خود، انقلابی در معماری سیستم‌های صنعتی ایجاد کرده‌اند. در دهه‌های گذشته، تابلوهای برق شامل هزاران رله و کنتاکتور مکانیکی بودند که علاوه بر اشغال فضای بسیار زیاد، فرآیند عیب‌یابی فوق‌العاده طاقت‌فرسایی داشتند. سیم‌کشی‌های پیچیده و استهلاک بالای قطعات مکانیکی، مهندسان را به سمت ابداع راهکارهای مبتنی بر ریزپردازنده‌ها سوق داد.

شرکت زیمنس با معرفی سری افسانه‌ای S5 در دهه هشتاد میلادی، گام بلندی در دیجیتالی کردن خطوط تولید برداشت. این سیستم‌ها اگرچه با استانداردهای امروزی بسیار ابتدایی به نظر می‌رسند، اما در زمان خود توانستند حجم عظیمی از سیم‌کشی‌های فیزیکی را با کدهای نرم‌افزاری جایگزین کنند. ما در مجله تخصصی و وبلاگ ماکان کنترل، مقالات متعددی را درباره تاریخچه اتوماسیون منتشر کرده‌ایم که مطالعه آن‌ها دیدگاه عمیق‌تری نسبت به این تحولات تکنولوژیک به شما ارائه خواهد داد.

ظهور خانواده قدرتمند SIMATIC S7

با ورود به دهه نود میلادی و افزایش نیاز به پردازش‌های سریع‌تر، زیمنس خانواده قدرتمند SIMATIC S7 را به بازار جهانی معرفی کرد. این سری از پردازنده‌ها با معماری کاملا جدید و نرم‌افزارهای برنامه‌نویسی گرافیکی، نقطه عطفی در تاریخ اتوماسیون محسوب می‌شدند. مدل‌های مختلف این خانواده به سرعت جایگاه خود را در صنایع گوناگون تثبیت کردند. اضافه شدن ماژول‌های جانبی نظیر انواع کارت توسعه I/O به مهندسان اجازه داد تا تعداد ورودی‌ها و خروجی‌های سیستم را بسته به ابعاد پروژه به صورت نامحدود افزایش دهند.

روند توسعه این پردازنده‌ها هرگز متوقف نشد و با ظهور مفاهیمی نظیر اینترنت اشیای صنعتی (IIoT)، زیمنس نسل‌های جدیدتر خود را با قابلیت‌های شبکه‌ای پیشرفته روانه بازار کرد. امروزه یک پردازنده مدرن نه تنها ماشین را کنترل می‌کند، بلکه اطلاعات حیاتی تولید را برای تحلیل‌های مدیریتی به سرورهای ابری ارسال می‌نماید. در جدول زیر، نگاهی گذرا به نسل‌های مختلف کنترلرهای زیمنس و ویژگی‌های بارز هر کدام انداخته‌ایم تا روند این پیشرفت سریع ملموس‌تر شود:

تجهیزات جانبی و تکمیل‌کننده سیستم‌های پردازشی

هیچ پردازنده‌ای به تنهایی نمی‌تواند یک سیستم اتوماسیون را مدیریت کند. عملکرد بی‌نقص پی ال سی زیمنس (SIEMENS) زمانی محقق می‌شود که در کنار سایر تجهیزات جانبی باکیفیت قرار گیرد. به عنوان مثال، پایداری ولتاژ در محیط‌های صنعتی مستقیما بر طول عمر پردازنده تاثیرگذار است؛ از این رو استفاده از یک منبع تغذیه (POWER SUPPLY) استاندارد و رگوله شده، از سوختن بردهای الکترونیکی گران‌قیمت جلوگیری می‌کند. همچنین برقراری ارتباط پایدار میان سنسورها، عملگرها و پردازنده مرکزی نیازمند استفاده از ترمینال‌ها، کابل‌های ارتباطی و کانکتورهای مرغوب است که تمامی آن‌ها در دسته لوازم جانبی اتوماسیون قابل دسترسی و تهیه هستند.

ما در ماکان کنترل به خوبی می‌دانیم که تامین سبد کاملی از تجهیزات برای پیشبرد پروژه‌ها چقدر اهمیت دارد. شما می‌توانید برای اطلاع از نحوه سفارش، ضمانت‌نامه‌ها و شرایط ارسال کالا، به بخش قوانین و مقررات سایت ماکان کنترل مراجعه نمایید. شفافیت در عملکرد و ارائه ضمانت اصالت کالا، تعهد ما به شما متخصصان و صنعتگران عزیز است.

بررسی تخصصی معماری و مدل‌های متنوع پی ال سی زیمنس (SIEMENS)

شناخت دقیق معماری سخت‌افزاری و نرم‌افزاری پی ال سی زیمنس (SIEMENS) برای انتخاب صحیح این تجهیزات در پروژه‌های مختلف، امری کاملا حیاتی است. شرکت آلمانی زیمنس با درک نیازهای گوناگون صنایع، سبد محصولات خود را به گونه‌ای طراحی کرده است که از کوچکترین ماشین‌آلات بسته‌بندی تا بزرگترین پالایشگاه‌های نفت و گاز را پوشش می‌دهد. این پردازنده‌ها بر اساس توان پردازشی، تعداد ورودی و خروجی‌های قابل پشتیبانی و امکانات شبکه‌ای به دسته‌های مختلفی تقسیم می‌شوند. متخصصان برق صنعتی با ارزیابی دقیق نیازمندی‌های سیستم، مناسب‌ترین سری از این کنترلرها را برای اجرای پروژه‌های خود برمی‌گزینند.

تنوع مدل‌ها در خانواده محصولات این برند به قدری زیاد است که مهندسان طراح هیچ‌گاه برای پیاده‌سازی الگوریتم‌های پیچیده خود با محدودیت سخت‌افزاری مواجه نخواهند شد. در کنار پردازنده‌های زیمنس، گاهی اوقات طراحان با توجه به مشخصات دستگاه، از محصولات سایر برندهای معتبر اروپایی نیز در بخش‌های مختلف تابلو برق استفاده می‌کنند. برای مثال، ترکیب کنترلرهای زیمنس با درایوها و تجهیزات حفاظتی با کیفیت، راندمان سیستم را به شدت افزایش می‌دهد. شما می‌توانید برای بررسی تجهیزات سایر برندهای معتبر جهانی، از صفحات محصولات برند ای بی بی (ABB) و همچنین محصولات برند اشنایدر (SCHNEIDER) در فروشگاه ماکان کنترل بازدید نمایید.

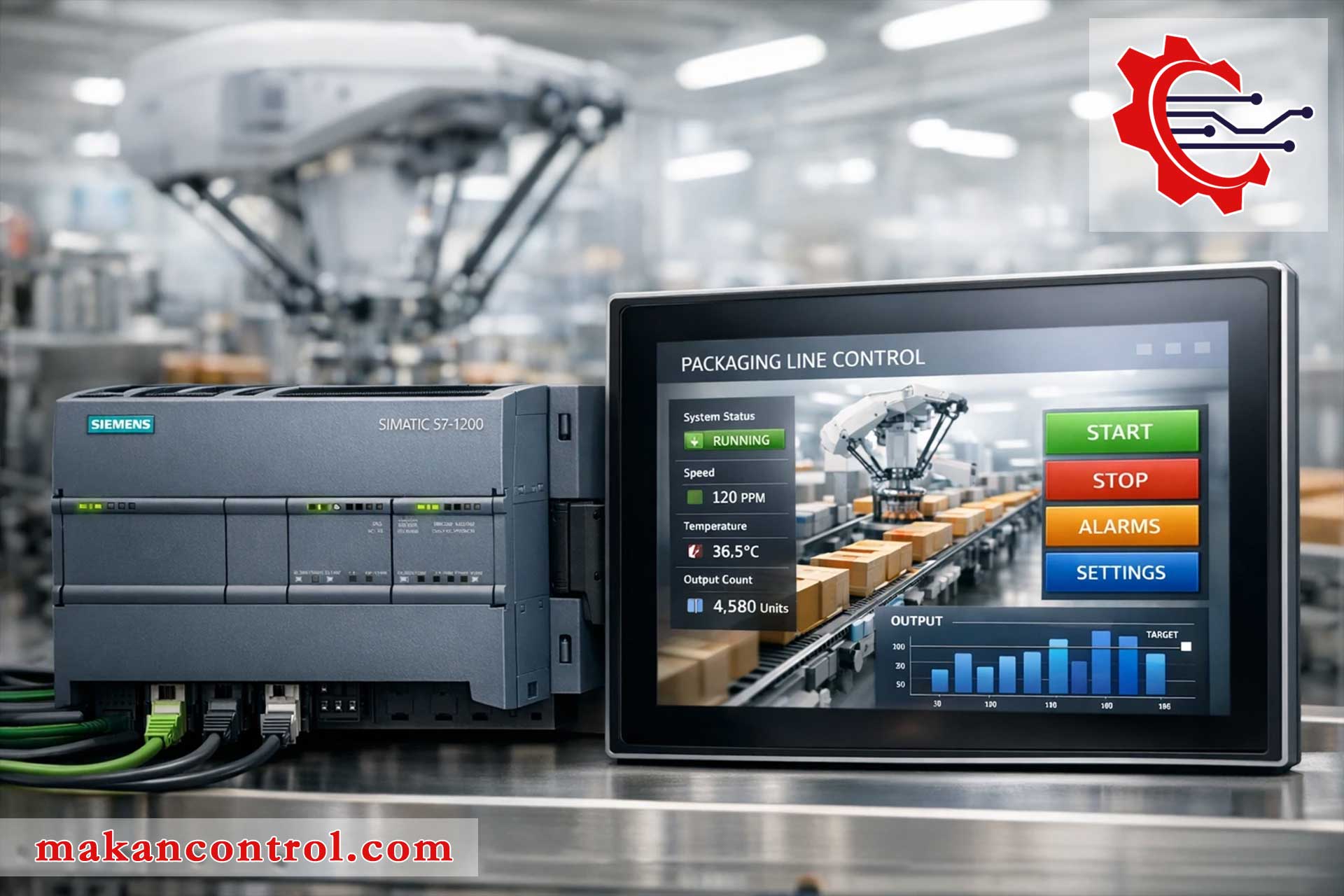

سری سیماتیک S7-1200؛ قلب تپنده ماشین‌آلات کامپکت

یکی از محبوب‌ترین و پرفروش‌ترین سری‌های کنترلر در بازار جهانی، خانواده SIMATIC S7-1200 است. این سری به عنوان یک جایگزین قدرتمند برای مدل‌های قدیمی‌تر S7-200 معرفی شد و به سرعت توانست جای خود را در میان سازندگان ماشین‌آلات (OEM) باز کند. طراحی کامپکت، قیمت مقرون‌به‌صرفه و پشتیبانی داخلی از پورت اترنت (PROFINET) از مهمترین دلایل محبوبیت این مدل به شمار می‌رود. زمان اسکن برنامه در این پردازنده‌ها بسیار کوتاه بوده و با رابطه ریاضی Tscan=Tread+Texec+TwriteT_{scan} = T_{read} + T_{exec} + T_{write}Tscan​=Tread​+Texec​+Twrite​ محاسبه می‌شود که نشان‌دهنده سرعت بالای اجرای چرخه‌های کنترلی است.

این سری از تجهیزات به راحتی با نمایشگرهای صنعتی ارتباط برقرار می‌کنند. ترکیب این پردازنده با یک اچ ام آی HMI استاندارد، یک رابط کاربری بی‌نظیر برای اپراتورهای دستگاه فراهم می‌سازد. از قابلیت‌های برجسته سری ۱۲۰۰ می‌توان به موارد زیر اشاره کرد:

• پشتیبانی از توابع کنترل موقعیت (Motion Control) به صورت پیش‌فرض
• دارای ورودی‌ها و خروجی‌های آنالوگ بر روی خود پردازنده (On-board)
• قابلیت گسترش آسان با استفاده از بردهای سیگنال (Signal Boards)
• امنیت بالا در محافظت از بلوک‌های برنامه‌نویسی

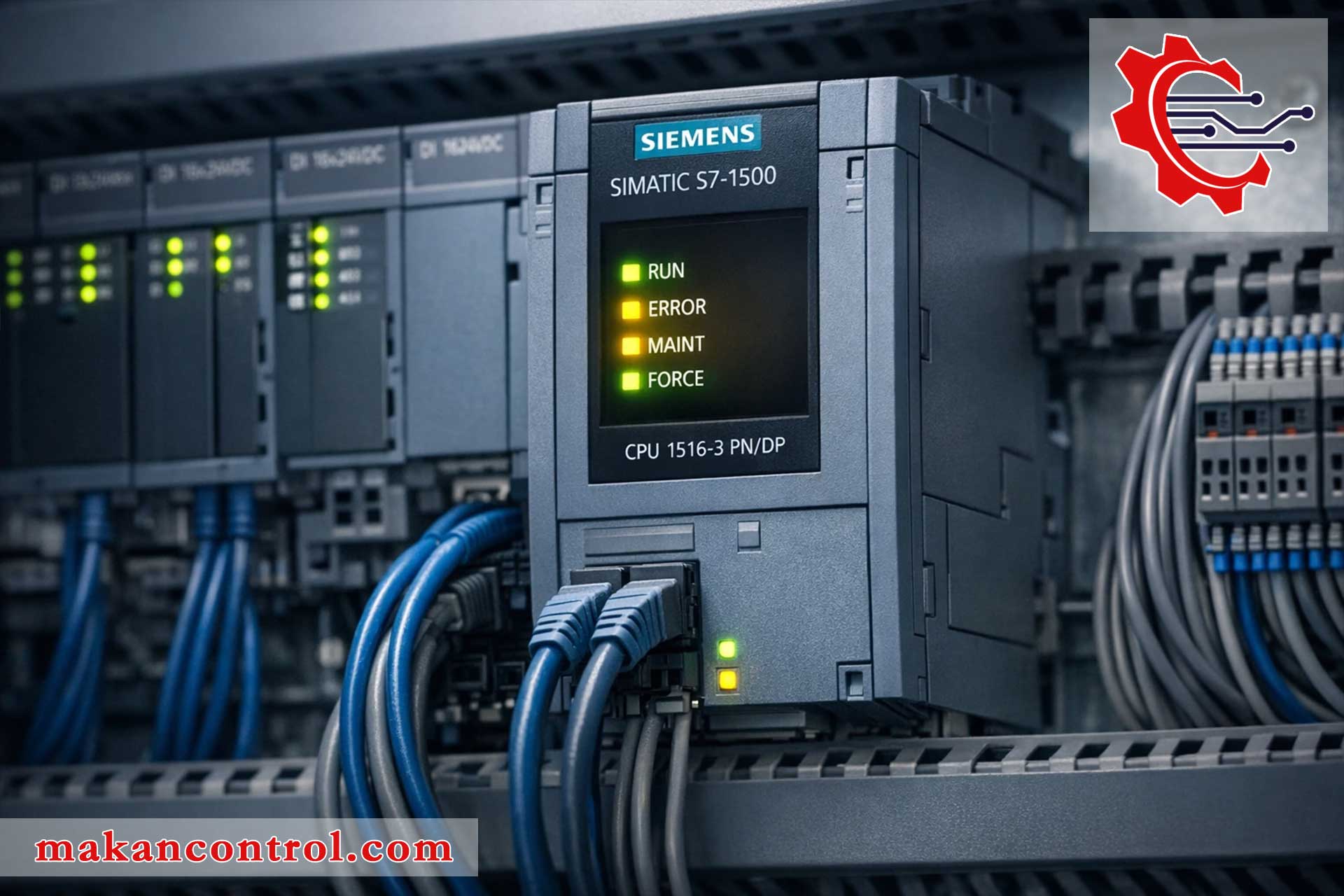

پرچمدار بی‌رقیب اتوماسیون: پردازنده‌های S7-1500

هنگامی که صحبت از پردازش‌های فوق‌سریع، کنترل محورهای حرکتی پیچیده و شبکه‌های صنعتی گسترده به میان می‌آید، سری SIMATIC S7-1500 به عنوان پرچمدار بلامنازع زیمنس خودنمایی می‌کند. این تجهیزات برای پروژه‌های مقیاس بزرگ نظیر خطوط تولید خودروسازی، صنایع فولاد و پتروشیمی‌ها طراحی شده‌اند. طراحی ماژولار و وجود نمایشگر بر روی خود ماژول CPU، فرآیند عیب‌یابی و مانیتورینگ متغیرها را برای مهندسان بسیار ساده کرده است.

علاوه بر این، در سیستم‌های اتوماسیون پیچیده، کنترل دور موتورهای الکتریکی از اهمیت ویژه‌ای برخوردار است. پردازنده‌های سری ۱۵۰۰ زیمنس می‌توانند با بالاترین سرعت و دقت ممکن، فرامین کنترلی را به انواع درایو و سافت استارتر ارسال کرده و رفتار موتورها را پایش نمایند. اگر در پروژه‌های خود به دنبال راه‌حل‌های اقتصادی‌تر در زمینه تجهیزات جانبی هستید، بررسی محصولات برند اینوت (INVT) نیز می‌تواند گزینه‌های مناسبی را برای بخش‌های محرکه سیستم پیش روی شما قرار دهد.

نقش پی ال سی زیمنس (SIEMENS) در معماری شبکه‌های صنعتی

ارتباطات و تبادل داده‌ها، ستون فقرات سیستم‌های اتوماسیون مدرن را تشکیل می‌دهند. یک پی ال سی زیمنس (SIEMENS) بدون توانایی برقراری ارتباط با سایر تجهیزات، تنها یک پردازنده منزوی خواهد بود. در گذشته، ارتباط میان تابلوهای برق و سنسورها نیازمند کیلومترها سیم‌کشی رشته‌ای بود که علاوه بر هزینه گزاف، احتمال بروز خطا و نویزپذیری را به شدت افزایش می‌داد. با پیدایش شبکه‌های صنعتی (Fieldbus)، این معماری کاملا دگرگون شد و مفاهیمی نظیر اینترنت اشیای صنعتی (IIoT) شکل گرفت.

امروزه پروتکل‌های قدرتمندی نظیر پروفی‌باس (PROFIBUS) و پروفی‌نت (PROFINET) به استانداردهای اصلی انتقال داده در تجهیزات زیمنس تبدیل شده‌اند. اجرای صحیح این شبکه‌ها نیازمند استفاده از تجهیزات زیرساختی استاندارد است. برای راه‌اندازی یک شبکه پروفی‌نت پایدار و بدون قطعی در محیط‌های پر نویز کارخانجات، استفاده از یک سویچ شبکه صنعتی و مدیریت‌شده (Managed Switch) کاملا ضروری است تا ترافیک داده‌ها به درستی هدایت شده و از تداخل اطلاعات جلوگیری شود.

زیرساخت فیزیکی؛ شریان‌های حیاتی ارتباطات

هیچ شبکه صنعتی پیشرفته‌ای بدون داشتن یک زیرساخت فیزیکی قدرتمند نمی‌تواند عملکرد صحیحی داشته باشد. کیفیت سیگنال‌های ارسالی از سمت پردازنده به عملگرها، وابستگی شدیدی به بستر انتقال دارد. انتخاب سایز و نوع مقطع هادی‌ها، شیلددار بودن آن‌ها و میزان مقاومتشان در برابر مواد شیمیایی محیط، همگی از فاکتورهای تعیین‌کننده هستند. مهندسان طراح برای اجرای شبکه‌های زیمنس، همواره از انواع سیم و کابل استاندارد و مخصوص شبکه‌های صنعتی استفاده می‌کنند.

برای پروژه‌هایی که نیازمند کابل‌کشی‌های باکیفیت و مطابق با استانداردهای روز هستند، تولیدات داخلی نیز حرف‌های زیادی برای گفتن دارند. به عنوان نمونه، محصولات برند خراسان افشار نژاد به دلیل استفاده از مس با خلوص بالا و عایق‌های مقاوم، همواره یکی از گزینه‌های اصلی پیمانکاران در پروژه‌های اتوماسیون و برق‌رسانی محسوب می‌شوند. در جدول زیر مقایسه‌ای کوتاه میان دو پروتکل ارتباطی رایج در تجهیزات زیمنس انجام شده است:

یکپارچگی سیستم و یکسان‌سازی پروتکل‌ها

یکی از بزرگترین مزایای استفاده از تجهیزات شبکه زیمنس، قابلیت تطبیق‌پذیری آن‌ها با پروتکل‌های باز (Open Protocols) است. این بدان معناست که شما می‌توانید تجهیزاتی از سایر برندها را نیز وارد شبکه زیمنس کنید. به عنوان مثال، اگر در بخش توزیع توان کارخانه از محصولات برند هیوندایی (HYUNDAI) استفاده کرده‌اید، می‌توانید وضعیت کلیدهای هوایی و پارامترهای الکتریکی آن‌ها را از طریق شبکه‌های استاندارد مدباس (Modbus) یا پروفی‌نت، مستقیما به پردازنده مرکزی زیمنس منتقل کرده و روی مانیتورینگ اتاق کنترل مشاهده نمایید. این یکپارچگی، قدرت مانیتورینگ و مدیریت انرژی (Energy Management) کارخانه را به طرز چشمگیری ارتقا می‌دهد.

قدرت نرم‌افزاری و برنامه‌نویسی در پی ال سی زیمنس (SIEMENS)

سخت‌افزار قدرتمند بدون یک پلتفرم نرم‌افزاری منعطف، هرگز نمی‌تواند پاسخگوی نیازهای پیچیده صنعت باشد. موفقیت بی‌نظیر پی ال سی زیمنس (SIEMENS) تا حد زیادی مدیون محیط‌های برنامه‌نویسی یکپارچه و هوشمند آن است. در گذشته، برنامه‌نویسی کنترلرهای منطقی نیازمند نوشتن کدهای طولانی و خطی بود که فرآیند دیباگ و عیب‌یابی را به کابوسی برای مهندسان تبدیل می‌کرد. اما زیمنس با معرفی نرم‌افزار قدرتمند TIA Portal (Totally Integrated Automation Portal)، انقلاب بزرگی در این زمینه ایجاد کرد.

این نرم‌افزار مهندسی، تمامی ابزارهای لازم برای پیکربندی سخت‌افزار، برنامه‌نویسی پردازنده، طراحی صفحات نمایشگر، و تنظیمات درایوها را در یک محیط واحد و کاربرپسند گردآوری کرده است. طراحان سیستم‌های کنترل می‌توانند با استفاده از زبان‌های استاندارد بین‌المللی مانند LAD (نردبانی)، FBD (بلوک‌های تابعی) و SCL (ساختاریافته)، منطق ماشین را پیاده‌سازی کنند. در پروژه‌های اتوماسیون، محاسبه حافظه مورد نیاز برای متغیرها بر اساس رابطه ساده Mtotal=Ibytes+Obytes+VmemoryM_{total} = I_{bytes} + O_{bytes} + V_{memory}Mtotal​=Ibytes​+Obytes​+Vmemory​ انجام می‌شود که به برنامه‌نویس در انتخاب CPU مناسب کمک می‌کند.

زبان SCL؛ راهکاری برای پردازش‌های پیچیده ریاضی

هنگامی که نیاز به محاسبات سنگین ریاضی، مدیریت آرایه‌ها یا الگوریتم‌های مرتب‌سازی داده در سیستم‌های صنعتی باشد، زبان‌های گرافیکی مانند LAD کارایی خود را از دست می‌دهند. در این شرایط، زبان متنی SCL (Structured Control Language) در پردازنده‌های زیمنس به کمک برنامه‌نویسان می‌آید. این زبان که ساختاری شبیه به پاسکال (Pascal) دارد، امکان نوشتن کدهای فشرده و بسیار سریع را فراهم می‌سازد. در ادامه یک نمونه کد ساده به زبان SCL برای کنترل یک پمپ بر اساس سطح مخزن آورده شده است:

// برنامه کنترل سطح مخزن
IF "Tank_Level" > 80.0 THEN
    "Pump_Motor" := FALSE; // خاموش کردن پمپ در سطح بالا
ELSIF "Tank_Level" < 20.0 THEN
    "Pump_Motor" := TRUE;  // روشن کردن پمپ در سطح پایین
END_IF;

برای اجرای دقیق این برنامه‌ها و انتقال فرامین به عملگرهای نهایی در تابلو برق، استفاده از ترمینال‌ها و رله‌های واسط باکیفیت ضروری است. در این زمینه، استفاده از محصولات برند مرزک (MARZAK) که شامل انواع ترمینال‌های ریلی استاندارد می‌باشد، به نظم‌دهی و ایمنی سیم‌کشی‌های داخل تابلو کمک شایانی می‌کند. تمامی این قطعات تکمیلی را می‌توانید در بخش سایر تجهیزات وب‌سایت ما مشاهده و بررسی نمایید.

شبیه‌سازی (Simulation) پیش از اجرای واقعی

یکی از قابلیت‌های فوق‌العاده نرم‌افزار TIA Portal، امکان شبیه‌سازی کامل کدهای نوشته شده با استفاده از ابزار PLCSIM است. مهندسان با این قابلیت می‌توانند رفتار پی ال سی زیمنس (SIEMENS) را پیش از دانلود برنامه بر روی سخت‌افزار واقعی، به طور کامل در محیط مجازی تست کنند. این ویژگی خطر بروز خسارات مکانیکی ناشی از خطاهای برنامه‌نویسی را به صفر می‌رساند.

چنانچه در مراحل برنامه‌نویسی، پیکربندی سخت‌افزار یا انتخاب لایسنس‌های نرم‌افزاری زیمنس با چالشی مواجه شدید، تیم پشتیبانی فنی ماکان کنترل آماده پاسخگویی به شماست. شما می‌توانید در ساعات کاری از طریق صفحه تماس با ما با کارشناسان ما ارتباط برقرار کرده و یا سوالات تخصصی خود را به صورت مستقیم به آدرس ایمیل info.makancontrol@gmail.com ارسال نمایید. ما همواره در تلاشیم تا با ارائه مشاوره‌های دقیق، مسیر اجرای پروژه‌های شما را هموارتر سازیم.

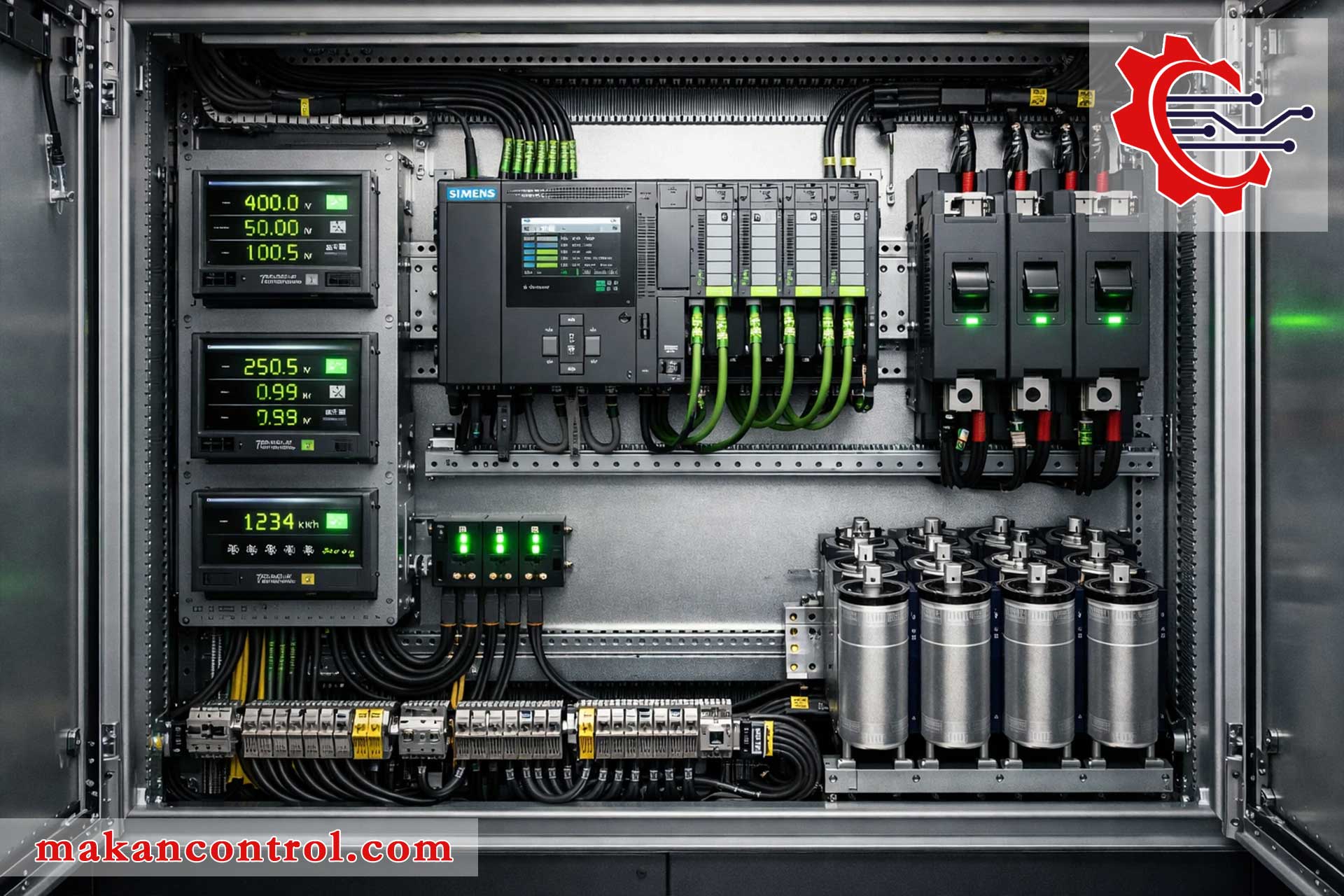

ادغام پی ال سی زیمنس (SIEMENS) در سیستم‌های مدیریت انرژی و بانک خازنی

بهینه‌سازی مصرف انرژی و کاهش هزینه‌های برق مصرفی، یکی از دغدغه‌های اصلی مدیران صنایع است. کنترلر صنعتی پی ال سی زیمنس (SIEMENS) علاوه بر مدیریت ماشین‌آلات خط تولید، نقش بسیار پررنگی در مانیتورینگ پارامترهای شبکه برق و سیستم‌های مدیریت توان (Power Management Systems) ایفا می‌کند. کارخانجات بزرگ با استفاده از این پردازنده‌ها، مصرف لحظه‌ای انرژی را پایش کرده و در زمان‌های پیک بار، با اعمال استراتژی‌های کاهش بار (Load Shedding)، از جریمه‌های سنگین اداره برق جلوگیری می‌کنند.

یکی از مهمترین بخش‌ها در تابلوهای برق صنعتی، تجهیزات اصلاح ضریب توان است. موتورهای الکتریکی به دلیل ماهیت سلفی خود، توان راکتیو زیادی از شبکه دریافت می‌کنند که باعث افت ولتاژ و هدررفت انرژی می‌شود. محاسبه توان راکتیو معمولا با استفاده از فرمول ریاضی $Q=P\times \tan (\varphi )$ صورت می‌گیرد که در آن $P$ توان اکتیو و $\varphi$ زاویه اختلاف فاز است. برای جبران این توان، از بانک‌های خازنی هوشمند استفاده می‌شود.

هوشمندسازی بانک‌های خازنی با کنترلرهای منطقی

به طور سنتی از رگولاتورهای خازنی برای وارد کردن پله‌های خازن به مدار استفاده می‌شود. اما در پروژه‌های پیشرفته‌تر، طراحان وظیفه کنترل پله‌های خازنی را بر عهده پردازنده‌های زیمنس قرار می‌دهند. این کار باعث می‌شود تا سوئیچینگ خازن‌ها با دقت بسیار بالاتر و هماهنگ با فرآیند تولید انجام شود. پردازنده با دریافت مقادیر ولتاژ و جریان از تجهیزات اندازه‌گیری، در کسری از ثانیه تصمیم می‌گیرد که کدام کنتاکتور باید وارد مدار شود.

برای ساخت چنین تابلوهای حساسی، کیفیت تجهیزات خازنی حرف اول را می‌زند. شما می‌توانید با مراجعه به دسته بندی خازن و تجهیزات بانک خازنی در فروشگاه ماکان کنترل، برترین برندهای بازار را تهیه کنید. در این میان، استفاده از تولیدات باکیفیت داخلی مانند محصولات پرتو خازن PKS به دلیل طول عمر بالا و قابلیت اطمینان عالی، همواره توسط مهندسان با تجربه توصیه می‌گردد. ویژگی‌های یک سیستم مدیریت انرژی مبتنی بر کنترلر هوشمند شامل موارد زیر است:

• ثبت و بایگانی دقیق اطلاعات مصرف انرژی (Data Logging)
• سوئیچینگ هوشمند پله‌های خازنی برای جلوگیری از رزونانس شبکه
• ایجاد آلارم‌های پیشگیرانه قبل از افت شدید ولتاژ
• ارتباط یکپارچه با سیستم‌های جامع اسکادا (SCADA)

مانیتورینگ پارامترهای الکتریکی و تجهیزات حفاظتی

علاوه بر خازن‌ها، حفاظت از الکتروموتورها و کابل‌ها در برابر جریان‌های اتصال کوتاه و اضافه‌بار از وظایف حیاتی تابلوهای برق است. کلیدهای اتوماتیک هوشمند می‌توانند اطلاعات خطاهای رخ داده را از طریق شبکه‌های صنعتی مستقیما به کنترلر مرکزی زیمنس ارسال کنند. این ادغام اطلاعاتی، به اپراتور کمک می‌کند تا دلیل دقیق توقف خط تولید را روی نمایشگر خود مشاهده کرده و زمان توقف را کاهش دهد.

در پروژه‌هایی که نیازمند تجهیزات با دوام در حوزه تابلوهای توزیع و حفاظت هستند، برندهای معتبر جهانی و داخلی رقابت تنگاتنگی دارند. بررسی کاتالوگ و مشخصات فنی محصولات برند مانا انرژی (MANA ENERGY) می‌تواند گزینه‌های مطلوبی را برای اجرای پروژه‌های توزیع توان در اختیار شما قرار دهد. هدف نهایی، ایجاد یک سیستم کاملا هماهنگ است که در آن پردازنده زیمنس به عنوان مغز متفکر، بر عملکرد تمامی این تجهیزات نظارت کامل داشته باشد.

عیب‌یابی و نگهداری پیشگیرانه در سیستم‌های مبتنی بر پی ال سی زیمنس (SIEMENS)

حتی پیشرفته‌ترین سیستم‌های اتوماسیون نیز ممکن است با خطا مواجه شوند. هنر یک مهندس کنترل، تشخیص سریع و رفع دقیق این خطاهاست. یک پی ال سی زیمنس (SIEMENS) به مجموعه‌ای از ابزارهای تشخیصی (Diagnostic Tools) مجهز شده که فرآیند عیب‌یابی را به شدت تسریع می‌کنند. توقف‌های برنامه‌ریزی نشده در یک خط تولید می‌تواند میلیون‌ها تومان خسارت به همراه داشته باشد؛ بنابراین، شناخت روش‌های عیب‌یابی و اجرای یک برنامه نگهداری پیشگیرانه (Preventive Maintenance) برای تضمین عملکرد پایدار سیستم کاملا ضروری است.

اولین و ساده‌ترین ابزار عیب‌یابی، چراغ‌های LED روی ماژول CPU هستند. این چراغ‌ها وضعیت کلی سیستم، شبکه و خطاهای سخت‌افزاری را به اپراتور نمایش می‌دهند. به عنوان مثال، روشن شدن چراغ قرمز SF (System Fault) نشان‌دهنده یک خطای سیستمی جدی است که پردازنده را متوقف کرده است. در مقابل، چراغ BF (Bus Fault) به وجود مشکل در شبکه صنعتی مانند پروفی‌نت اشاره دارد. خرابی یا نوسان در منبع تغذیه یکی از شایع‌ترین دلایل بروز خطاهای سخت‌افزاری است. اطمینان از سلامت منبع تغذیه (Power Supply) و مطابقت ولتاژ خروجی آن با نیاز CPU، اولین گام در هر فرآیند عیب‌یابی است.

استفاده از بافر تشخیصی (Diagnostic Buffer)

برای تحلیل دقیق‌تر خطاها، نرم‌افزار TIA Portal ابزاری قدرتمند به نام بافر تشخیصی را در اختیار مهندسان قرار می‌دهد. این ابزار، تاریخچه‌ای از تمام رویدادها، آلارم‌ها و خطاهای رخ داده در کنترلر را به ترتیب زمان وقوع ثبت می‌کند. با مراجعه به این بخش، می‌توان به طور دقیق متوجه شد که کدام بلوک نرم‌افزاری یا کدام ماژول سخت‌افزاری باعث توقف سیستم شده است. در جدول زیر، برخی از کدهای خطای رایج در سیستم‌های زیمنس آورده شده است:

برنامه نگهداری پیشگیرانه (PM)

بهترین راه برای کاهش توقفات، جلوگیری از وقوع آن‌هاست. یک برنامه PM منظم برای سیستم‌های کنترلی مبتنی بر پی ال سی زیمنس (SIEMENS) شامل موارد زیر است:

• بازرسی دوره‌ای اتصالات: اطمینان از محکم بودن ترمینال‌های ورودی و خروجی و کانکتورهای شبکه.
• تهیه نسخه پشتیبان (Backup): گرفتن بک‌آپ منظم از برنامه کنترلر و ذخیره آن در مکانی امن.
• تعویض باتری: تعویض باتری پشتیبان (Backup Battery) روی CPU طبق دستورالعمل سازنده (معمولا هر ۲ تا ۳ سال).
• کنترل دما و رطوبت تابلو: اطمینان از عملکرد صحیح فن‌ها و سیستم‌های تهویه تابلو برای جلوگیری از داغ شدن بیش از حد ماژول‌ها.

در بازار اتوماسیون ایران، علاوه بر زیمنس، برندهای معتبر دیگری نیز حضور دارند. آشنایی با اصول عیب‌یابی عمومی به مهندسان کمک می‌کند تا در پروژه‌های مختلف با چالش کمتری روبرو شوند. ماکان کنترل علاوه بر تامین تجهیزات زیمنس، آماده ارائه مشاوره در زمینه محصولات سایر برندها نظیر محصولات برند امرن (OMRON) و همچنین محصولات برند دلتا (DELTA) به صنعتگران محترم می‌باشد.

نتیجه‌گیری؛ آینده اتوماسیون با پی ال سی زیمنس (SIEMENS)

در طول این مقاله جامع، سفری عمیق به دنیای کنترلرهای منطقی قابل برنامه‌ریزی زیمنس داشتیم. از بررسی سیر تکاملی این تجهیزات و نقش کلیدی آن‌ها در انقلاب‌های صنعتی گذشته آغاز کردیم و دیدیم که چگونه خانواده سیماتیک از مدل‌های ساده S5 به پردازنده‌های فوق پیشرفته S7-1500 امروزی تبدیل شده است. این تکامل، تنها یک پیشرفت سخت‌افزاری نبوده، بلکه انعکاسی از نیاز روزافزون صنایع به دقت، سرعت و هوشمندی بیشتر بوده است. ما دریافتیم که یک پی ال سی زیمنس (SIEMENS) چیزی فراتر از یک کنترلر ساده است؛ این تجهیز به عنوان مغز متفکر یک کارخانه عمل می‌کند و هماهنگی میان هزاران قطعه متحرک را تضمین می‌نماید.

در ادامه، به کالبدشکافی معماری این کنترلرها پرداختیم و تفاوت‌های کلیدی میان سری‌های کامپکت S7-1200 و سری‌های قدرتمند S7-1500 را مورد بررسی قرار دادیم. این تنوع در مدل‌ها به مهندسان طراح این امکان را می‌دهد که برای هر پروژه، از یک ماشین بسته‌بندی کوچک تا یک مجتمع پتروشیمی عظیم، راه‌حلی بهینه و مقرون‌به‌صرفه بیابند. سپس، به اهمیت شبکه‌های صنعتی پرداختیم و دیدیم که چگونه پروتکل‌هایی مانند پروفی‌باس و پروفی‌نت، شریان‌های حیاتی ارتباطات در یک کارخانه هوشمند را تشکیل می‌دهند. قدرت نرم‌افزاری زیمنس در محیط یکپارچه TIA Portal و زبان‌های برنامه‌نویسی متنوع آن، به عنوان یکی دیگر از ستون‌های موفقیت این برند مورد تحلیل قرار گرفت.

همچنین، کاربردهای نوین این کنترلرها در حوزه‌هایی فراتر از کنترل ماشین، مانند مدیریت هوشمند انرژی و کنترل بانک‌های خازنی را بررسی کردیم. این قابلیت‌ها نشان می‌دهند که پی ال سی زیمنس (SIEMENS) نقش مهمی در بهینه‌سازی مصرف منابع و حرکت به سوی صنعت سبز ایفا می‌کند. در نهایت، با مرور اصول عیب‌یابی و نگهداری پیشگیرانه، آموختیم که چگونه می‌توان پایداری و طول عمر این سیستم‌های حیاتی را تضمین کرد. تمامی این مباحث در کنار هم، تصویری کامل از اکوسیستم قدرتمند اتوماسیون زیمنس را ترسیم می‌کنند.

اما داستان در اینجا به پایان نمی‌رسد. آینده صنعت با مفاهیمی نظیر اینترنت اشیای صنعتی (IIoT)، هوش مصنوعی (AI) و محاسبات لبه (Edge Computing) گره خورده است. زیمنس با معرفی پلتفرم‌های جدید و ادغام قابلیت‌های ابری (Cloud Connectivity) در کنترلرهای خود، پیشگام این تحول بزرگ است. پردازنده‌های نسل جدید قادرند حجم عظیمی از داده‌های فرآیندی را تحلیل کرده و الگوهایی را کشف کنند که پیش از این از دید انسان پنهان بود. این امر، راه را برای نگهداری پیش‌بینانه (Predictive Maintenance) و بهینه‌سازی خودکار فرآیندها هموار می‌سازد.

در مجموعه ماکان کنترل، ما به این آینده روشن باور داریم و افتخار می‌کنیم که به عنوان یکی از تامین‌کنندگان معتبر تجهیزات اتوماسیون صنعتی، در کنار صنعتگران ایرانی ایستاده‌ایم. هدف ما تنها فروش یک محصول نیست؛ ما به دنبال ارائه یک راه‌حل جامع هستیم. از ارائه مشاوره فنی برای انتخاب بهترین مدل پی ال سی زیمنس (SIEMENS) متناسب با پروژه شما گرفته تا تامین سریع و مطمئن قطعات، تیم ما همواره در کنار شما خواهد بود. شما می‌توانید برای آشنایی بیشتر با دانش فنی روز دنیا، مقالات تخصصی ما را در بخش بلاگ مطالعه فرمایید. ما در تلاشیم تا با اشتراک‌گذاری دانش و تجربه خود، به رشد و تعالی صنعت کشور کمک کنیم. برای کسب اطلاعات بیشتر در مورد نحوه همکاری و شرایط خرید، می‌توانید به صفحه شرایط و ضوابط مراجعه نمایید. حریم خصوصی و اطلاعات مشتریان برای ما از اهمیت بالایی برخوردار است و سیاست‌های ما در این زمینه در بخش حریم خصوصی به طور کامل تشریح شده است. اعتماد شما، بزرگترین سرمایه ماست.

سوالات متداول در مورد پی ال سی زیمنس (SIEMENS)

در این بخش به ۲۰ سوال پرتکرار که ممکن است برای کاربران و مهندسان در مورد کنترلرهای زیمنس پیش بیاید، پاسخ داده‌ایم. برای مشاهده لیست کامل سوالات متداول می‌توانید به صفحه FAQ سایت مراجعه کنید.

۱. پی ال سی (PLC) دقیقا چیست و چه کاری انجام می‌دهد؟

پی ال سی یا کنترلر منطقی قابل برنامه‌ریزی، یک کامپیوتر صنعتی بسیار مقاوم است که برای کنترل فرآیندهای تولید، ماشین‌آلات و خطوط مونتاژ طراحی شده است. این دستگاه ورودی‌ها را از سنسورها دریافت کرده، بر اساس برنامه نوشته شده توسط کاربر تصمیم‌گیری می‌کند و خروجی‌ها را برای کنترل عملگرهایی مانند موتورها و شیرهای برقی فعال می‌نماید.

۲. چرا پی ال سی زیمنس (SIEMENS) در صنعت اینقدر محبوب است؟

محبوبیت پی ال سی زیمنس (SIEMENS) به دلیل چندین عامل کلیدی است: کیفیت ساخت بسیار بالا و قابلیت اطمینان فوق‌العاده، گستردگی سبد محصولات برای هر نوع کاربردی، نرم‌افزار مهندسی قدرتمند TIA Portal و پشتیبانی فنی گسترده در سراسر جهان.

۳. تفاوت اصلی بین سری S7-1200 و S7-1500 زیمنس چیست؟

سری S7-1200 برای کاربردهای کوچک تا متوسط و ماشین‌آلات کامپکت طراحی شده و قیمت مناسبی دارد. در مقابل، سری S7-1500 برای پروژه‌های بزرگ، فرآیندهای پیچیده، کنترل حرکت‌های دقیق (Motion Control) و شبکه‌های گسترده به کار می‌رود و دارای قدرت پردازش بسیار بالاتری است.

۴. آیا برای برنامه‌نویسی پی ال سی زیمنس به نرم‌افزار خاصی نیاز است؟

بله، برای برنامه‌نویسی نسل جدید کنترلرهای زیمنس (سری‌های S7-1200, S7-1500, S7-300, S7-400) از پلتفرم نرم‌افزاری یکپارچه TIA Portal استفاده می‌شود. برای مدل‌های قدیمی‌تر مانند S7-200 از نرم‌افزار Microwin استفاده می‌شد.

۵. منظور از طراحی ماژولار در پی ال سی‌ها چیست؟

طراحی ماژولار به این معناست که سیستم کنترل از اجزای جداگانه‌ای مانند ماژول پردازنده (CPU)، ماژول منبع تغذیه (PS)، ماژول‌های ورودی/خروجی (I/O) و ماژول‌های ارتباطی (CM) تشکیل شده است. این ویژگی به کاربر اجازه می‌دهد سیستم را دقیقا مطابق با نیاز خود پیکربندی و در آینده به راحتی آن را گسترش دهد.

۶. پروفی‌نت (PROFINET) چیست و چه مزیتی دارد؟

پروفی‌نت یک استاندارد شبکه صنعتی مبتنی بر اترنت (Ethernet) است که توسط زیمنس توسعه داده شده است. مزیت اصلی آن سرعت بسیار بالا، قابلیت اطمینان در محیط‌های صنعتی و امکان یکپارچه‌سازی آسان سیستم‌های اتوماسیون با شبکه‌های IT سازمانی است.

۷. آیا می‌توانم از تجهیزات برندهای دیگر در کنار پی ال سی زیمنس استفاده کنم؟

بله، یکی از نقاط قوت پی ال سی زیمنس (SIEMENS) پشتیبانی از پروتکل‌های ارتباطی استاندارد و باز مانند PROFINET، PROFIBUS و Modbus TCP/IP است. این قابلیت به شما اجازه می‌دهد تا تجهیزاتی مانند درایوها، نمایشگرها یا سنسورها از برندهای دیگر را به راحتی در شبکه خود ادغام کنید.

۸. چگونه می‌توانم بهترین مدل پی ال سی زیمنس را برای پروژه خود انتخاب کنم؟

انتخاب مدل مناسب به عواملی مانند تعداد ورودی و خروجی‌های مورد نیاز (دیجیتال و آنالوگ)، سرعت پردازش لازم، نیاز به قابلیت‌های خاص مانند کنترل حرکت یا شبکه‌های پیشرفته و بودجه پروژه بستگی دارد. بهترین راه، دریافت مشاوره فنی از کارشناسان ما در ماکان کنترل است.

۹. روشن شدن چراغ قرمز SF روی CPU زیمنس به چه معناست؟

چراغ SF مخفف System Fault است و روشن شدن آن نشان‌دهنده وقوع یک خطای سیستمی جدی است که باعث توقف اجرای برنامه (رفتن CPU به حالت STOP) شده است. برای تشخیص علت دقیق باید به بافر تشخیصی (Diagnostic Buffer) در نرم‌افزار TIA Portal مراجعه کرد.

۱۰. زبان برنامه‌نویسی LAD یا نردبانی چیست؟

LAD (Ladder Diagram) یکی از زبان‌های برنامه‌نویسی گرافیکی استاندارد برای PLCهاست که شماتیک آن شبیه به مدارهای فرمان رله‌ای قدیمی است. این زبان به دلیل سادگی و شباهت به منطق برق صنعتی، برای تکنسین‌ها و مهندسان برق بسیار قابل فهم است.

۱۱. آیا برای یادگیری برنامه‌نویسی پی ال سی زیمنس (SIEMENS) منابع آموزشی وجود دارد؟

بله، منابع بسیار گسترده‌ای از جمله کتاب‌های آموزشی، دوره‌های آنلاین، ویدیوهای آموزشی در پلتفرم‌هایی مانند یوتیوب و مستندات رسمی خود شرکت زیمنس برای یادگیری برنامه‌نویسی این کنترلرها وجود دارد.

۱۲. منظور از Fail-Safe PLC چیست؟

PLCهای Fail-Safe یا ایمن، سری خاصی از کنترلرهای زیمنس (با پسوند F در نام مدل) هستند که برای کاربردهای ایمنی حیاتی (Safety Applications) طراحی شده‌اند. این کنترلرها دارای سخت‌افزار و نرم‌افزار ویژه‌ای هستند که در صورت بروز هرگونه خطا، سیستم را به یک حالت امن و بی‌خطر هدایت می‌کنند.

۱۳. آیا پی ال سی‌های زیمنس قابلیت اتصال به اینترنت را دارند؟

بله، پردازنده‌های مدرن زیمنس با داشتن پورت اترنت داخلی و پشتیبانی از پروتکل‌های استاندارد اینترنتی، به راحتی می‌توانند به شبکه‌های محلی و اینترنت متصل شوند. این قابلیت اساس اینترنت اشیای صنعتی (IIoT) و مانیتورینگ از راه دور را فراهم می‌کند.

۱۴. طول عمر مفید یک پی ال سی زیمنس چقدر است؟

پی ال سی زیمنس (SIEMENS) برای کار در شرایط سخت صنعتی طراحی شده و دوام بسیار بالایی دارد. در صورت نصب صحیح، رعایت شرایط محیطی (دما و رطوبت) و انجام نگهداری‌های پیشگیرانه، این تجهیزات می‌توانند بیش از ۱۵ تا ۲۰ سال بدون مشکل کار کنند.

۱۵. تفاوت بین ورودی/خروجی دیجیتال و آنالوگ چیست؟

ورودی/خروجی دیجیتال تنها دو حالت را تشخیص یا ایجاد می‌کند (روشن/خاموش، ۰/۱). اما ورودی/خروجی آنالوگ می‌تواند یک بازه پیوسته از مقادیر را اندازه‌گیری یا تولید کند، مانند سیگنال ۴ تا ۲۰ میلی‌آمپر از یک سنسور فشار.

۱۶. نرم‌افزار TIA Portal روی چه سیستم‌عامل‌هایی نصب می‌شود؟

نرم‌افزار TIA Portal برای اجرا به نسخه‌های حرفه‌ای (Professional) یا سازمانی (Enterprise) سیستم‌عامل ویندوز مایکروسافت نیاز دارد و بر روی سیستم‌عامل‌های دیگر مانند مک یا لینوکس به صورت بومی (Native) قابل نصب نیست.

۱۷. آیا می‌توانم برنامه یک PLC قدیمی زیمنس را به یک مدل جدید منتقل کنم؟

بله، نرم‌افزار TIA Portal ابزارهایی برای مهاجرت (Migration) برنامه‌های نوشته شده برای سری‌های قدیمی‌تر مانند S7-300/400 به پلتفرم جدید S7-1500 را فراهم می‌کند. البته این فرآیند ممکن است نیازمند برخی تغییرات و بهینه‌سازی‌ها در کد باشد.

۱۸. مهم‌ترین نکته در هنگام خرید پی ال سی زیمنس چیست؟

مهم‌ترین نکته، اطمینان از اصالت کالا و خرید از یک تامین‌کننده معتبر است. بازار مملو از قطعات تقلبی یا استوک (دست دوم) است که می‌تواند عملکرد کل سیستم شما را با خطر مواجه کند. ماکان کنترل اصالت تمامی محصولات خود را تضمین می‌کند.

۱۹. آیا پی ال سی زیمنس در برابر نویزهای صنعتی مقاوم است؟

بله، این کنترلرها مطابق با بالاترین استانداردهای سازگاری الکترومغناطیسی (EMC) طراحی و تست می‌شوند تا در محیط‌های پر نویز کارخانجات، در کنار درایوهای فرکانس متغیر و کوره‌های القایی، عملکردی پایدار و بدون خطا داشته باشند.

۲۰. خدمات پس از فروش و پشتیبانی فنی برای تجهیزات زیمنس چگونه است؟

شرکت ماکان کنترل علاوه بر فروش، خدمات مشاوره فنی پیش از خرید و پشتیبانی پس از فروش را برای پی ال سی زیمنس (SIEMENS) و سایر تجهیزات اتوماسیون ارائه می‌دهد. تیم فنی ما آماده پاسخگویی به سوالات و رفع چالش‌های شما در مراحل مختلف پروژه است.
