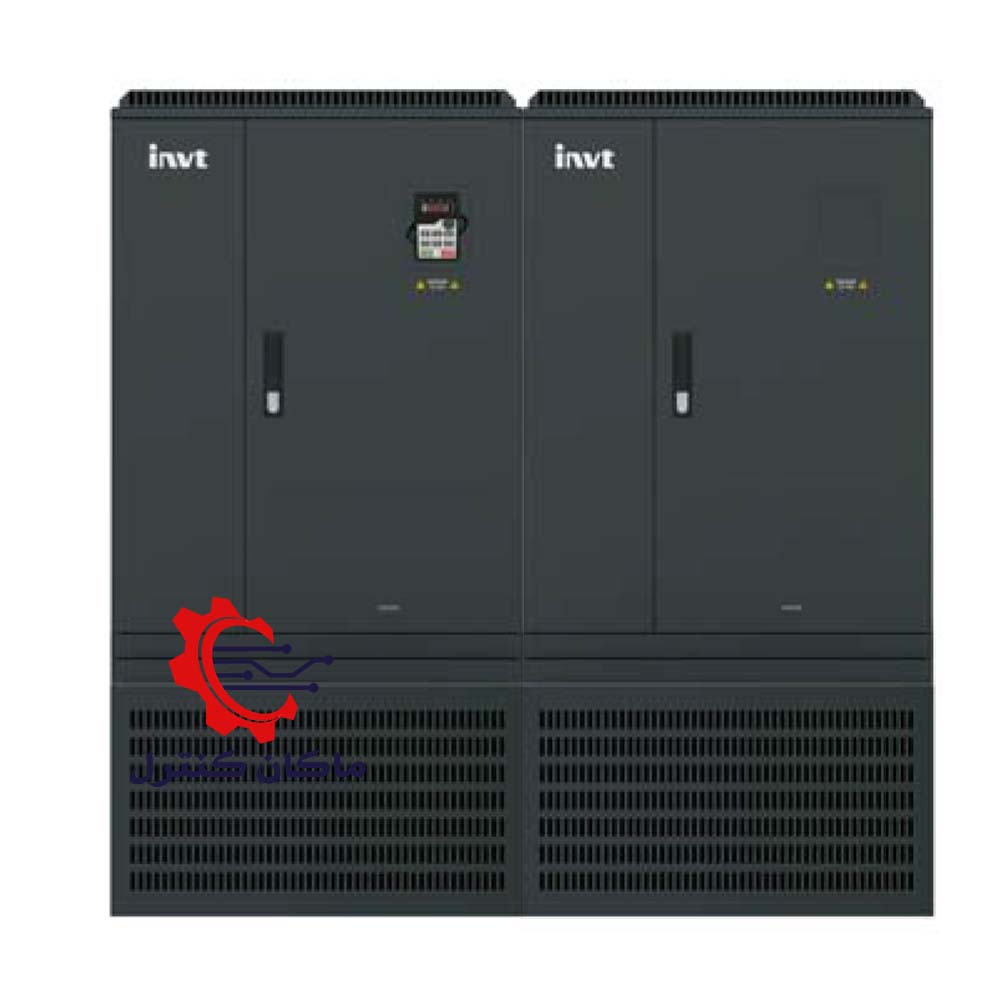

اینورتر توان بالا اینوت GD200A در رنج های مختلف یک درایو مناسب برای کاربری های سنگین و نرمال موتورهای آسنکرون می باشد.

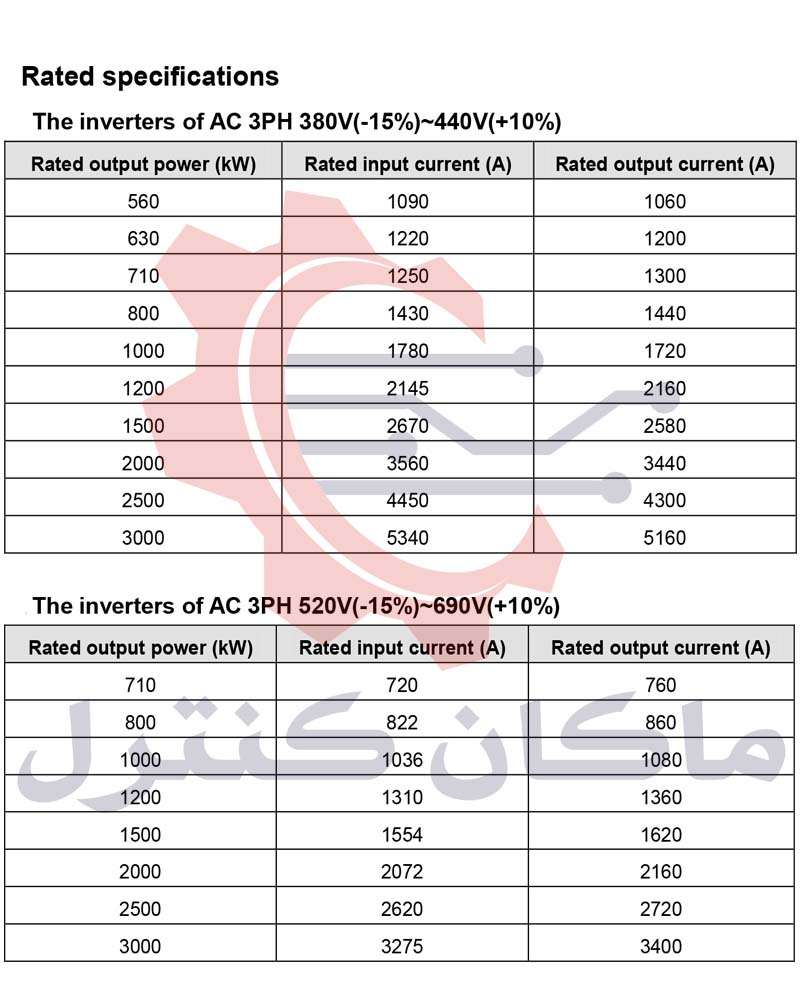

مشخصات فنی اینورتر توان بالا اینوت GD200A

درایوهای توان بالای اینوت (GoodDrive) سری GD200A در رنج های 560KW, 630KW, 710KW, 800KW, 1000KW, 1200KW, 1500KW, 2000KW, 2500KW, 3000KW تولید می شود. در واقع این رنج ها از موازی کردن درایوهای رنج پایین تر تشکیل می شود و در شبکه های 380/440V و 520/690V قادر به کنترل الکترو موتور می باشد.

می توانید جزئیات بیشتر در رابطه با رنج های مختلف این درایو را پایین همین صفحه مشاهده کنید.

درایو اینوت GD200A

اینورتر INVT GD200A مناسب برای کاربری های سنگین و نرمال موتورهای آسنکرون می باشد و به دلیل امکاناتی که دارد برای کاربری های پمپ و فن بسیار ایده آل می باشد و تونایی گشتاور راه اندازی تا 150 درصد گشتاور نامی را دارد.

سری INVT GD200A قابلیت راه اندازی با ولتاژ DC را دارد همچنین از دیگر امکانات آن می توان به قابلیت DC bus، ارسال و دریافت قطار پالس، وجود فیتلر EMC C3 داخلی و امکان افزودن فیلتر EMC C2 به صورت آپشن اشاره کرد. در توان های 15KW و پایین تر KeyPad درایو به صورت ثابت می باشد اما امکان افزودن کیپد جداگانه جهت نصب روی درب تابلو وجود دارد و در توان های بالای 18.5KW کیپد قابلیت جداشدن را دارد همچنین قابلیت ذخیره سازی تنظیمات روی نمایشگر و انتقال آن به دستگاه دیگر را دارد.

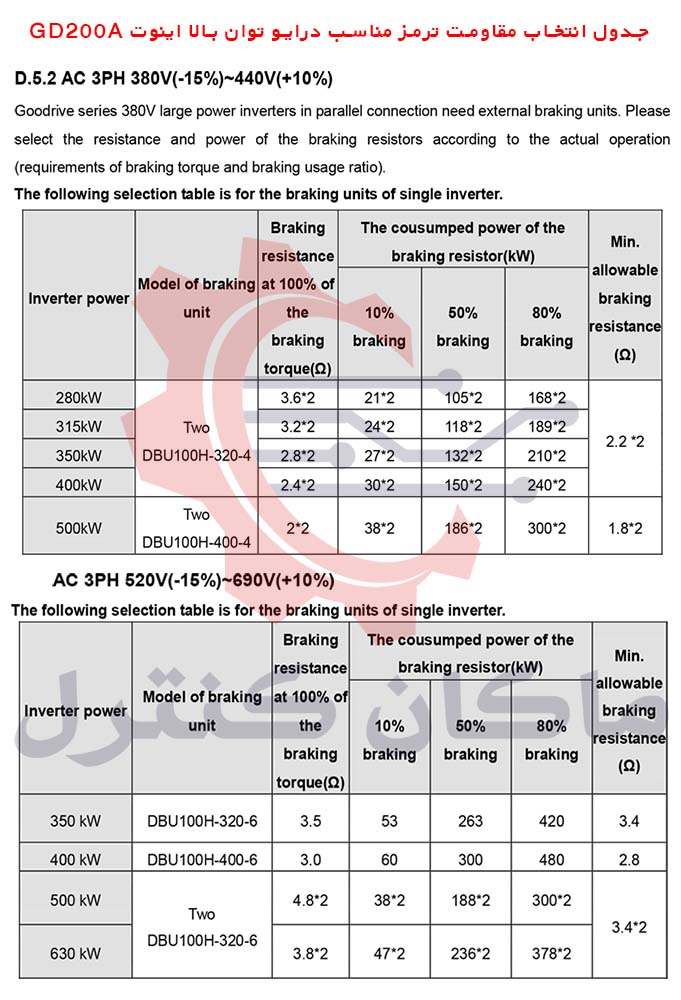

اینوت GD200A تا رنج 30KW چاپر ترمز (بریک یونیت) داخلی داشته و در رنج های بالاتر باید به صورت جداگانه تهییه کرد همچنین در رنج 37KW و بالاتر امکان اتصال به DC Reactor خارجی وجود دارد. در رنج های 350KW و بالاتر درایو دارای چوک ورودی AC و در رنج های 400 و 500 کیلووات دارای چوک خروجی AC به صورت فابریک می باشد.

درایو GD200A قابلیت کار در رنج دمایی 10- تا 50+ سانتی گراد را دارد. اما باید توجه داشت این سری قابلیت کار تا دمای 40+ سانتی گراد را بدون افت توان دارد و به ازای افزایش هر درجه دما 1% از توان درایو کاسته خواهد شد.

ظرفیت Overload این سری اینورتر اینوت به ترتیب در مد سنگین کار (G) تا 150% به مدت 1 دقیقه، تا 180% به مدت 10 ثانیه و تا 200% به مدت 1 ثانیه و در مد نرمال (پمپ و فن) (P) تا 120% به مدت 1 دقیقه، تا 150% به مدت 10 ثانیه و تا 180% به مدت 1 ثانیه می باشد.

قابلیت دو رنج بودن (Dual-Rating)

قابلیت دو رنج بودن (Dual-Rating) این امکان را فراهم می کند تا برای پروژه ها و کاربردهای مختلف تنها از یک مدل اینورتر استفاده کرد.

• P Type: رنج متناسب با کاربری های نرمال (پمپ و فن)
• G Type: رنج متناسب با کاربری های سنگین

کنترل برداری و گشتاور

• کنترل بارهای با گشتاور بالا توسط کنترل برداری قدرتمند
• الگوریتم شناسایی موتور (Auto-tune) به دو صورت شفت موتور آزاد شده یا درگیر
• امکان استفاده در کاربری ها کنترل گشتاور و کنترل کشش

حفاظت های پیشرفته

• حفاظت Under-Load برای جلوگیری از کارکرد خشک پمپ، بریدن تسمه و…
• امکان غیر فعال کردن حفاظت Under-Voltage در شبکه های برق کیفیت پایین
• سایر حفاظت ها: اضافه بار، اضافه ولتاژ، اتصال کوتاه، کنترل فاز ورودی/خروجی و…

کنترل PID حرفه ای

• قابلیت Wakeup/Sleep و سایز پارامترهای مورد نیاز کنترل PID
• کنترل دقیق و سریع فشار، دما، دبی و… با عملکرد PID حرفه ای
• تنظیم هوشمند خروجی جهت مینیمم کردن مصرف انرژی در پمپ و فن

قابلیت Water Supply

می توان گفت مهم ترین ویژگی اینورتر GD200A قابلیت Water Supply آن می باشد که می تواند چند پمپ را با هماهنگی یکدیگر کنترل کند. در واقع با تنها یک عدد درایو GD200A می توان هماهنگی بین کارکرد چند پمپ مختلف را به نحوی ایجاد کند که با کنترل سرعت پمپ و تنظیم تعداد پمپ های در حال کار، فشار، دبی و… مجموعه کنترل شود.

نکات ایمنی جهت انتخاب و استفاده از اینورتر GD200A:

• ارتفاع نصب مجاز درایو GD200A پایین تر از 1000m از سطح دریا می باشد و به ازای هر 100m افزایش از آن 1 درصد از توان درایو کاهش پیدا خواهد کرد و توصیه می شود در این شرایط توان درایو حداقل یک رنج بالاتر انتخاب شود.

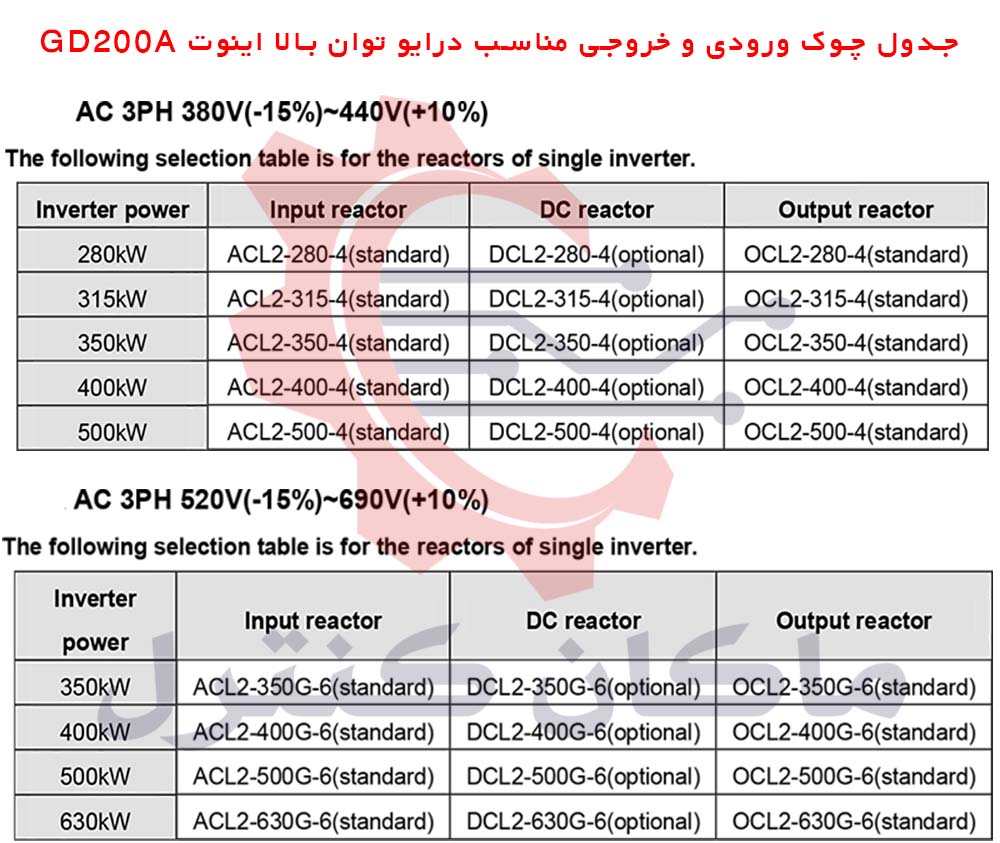

• اگر نوسانات ولتاژ ورودی بیش از 3% می باشد استفاده از چوک ورودی الزامی می باشد و چنانچه طول کابل موتور بیشتر از 50m می باشد استفاده از چوک خروجی نیز الزامی می باشد.
• جهت کاهش نویز روی تجهیزات جانبی توصیه می شود از کابل شیلددار مابین موتور و درایو استفاده شود.

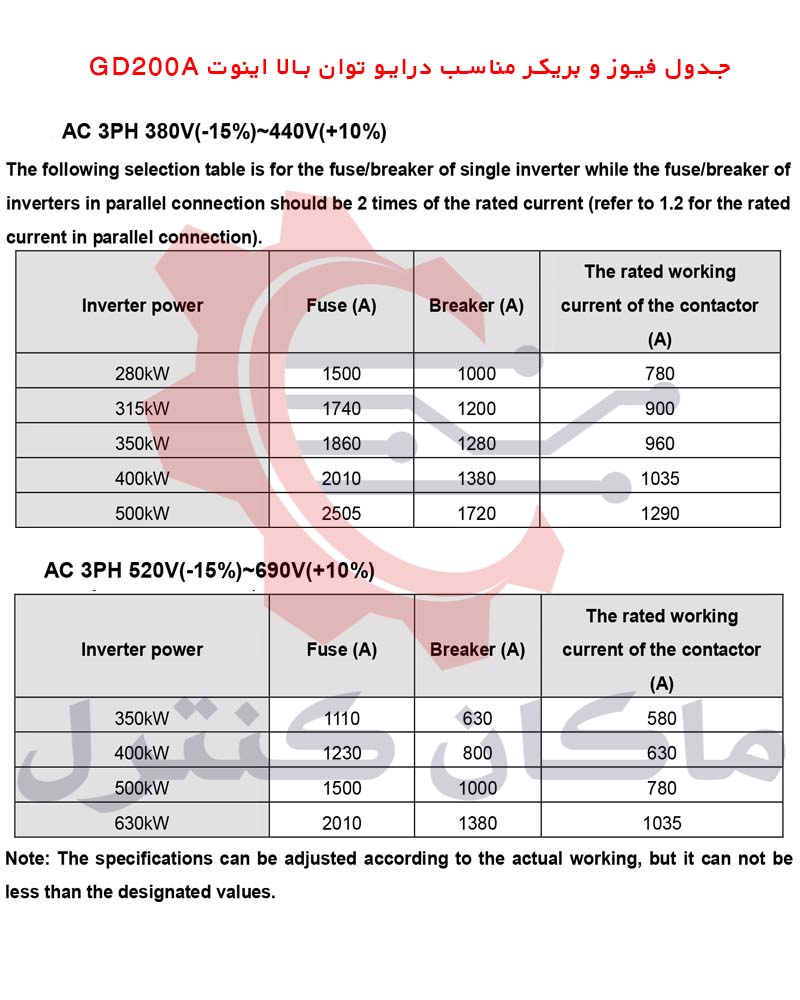

• باید توجه داشت برای روشن و خاموش شدن موتور یا اینورتر از کنتاکتور به هیچ وجه استفاده نشود و برای حفاظت بهتر به جای Breaker از فیوز تند سوز aR (Fast fuse) استفاده شود.

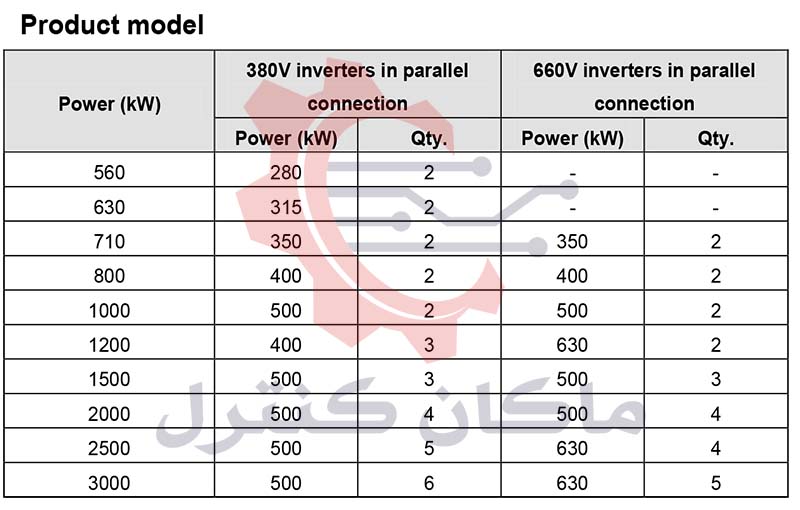

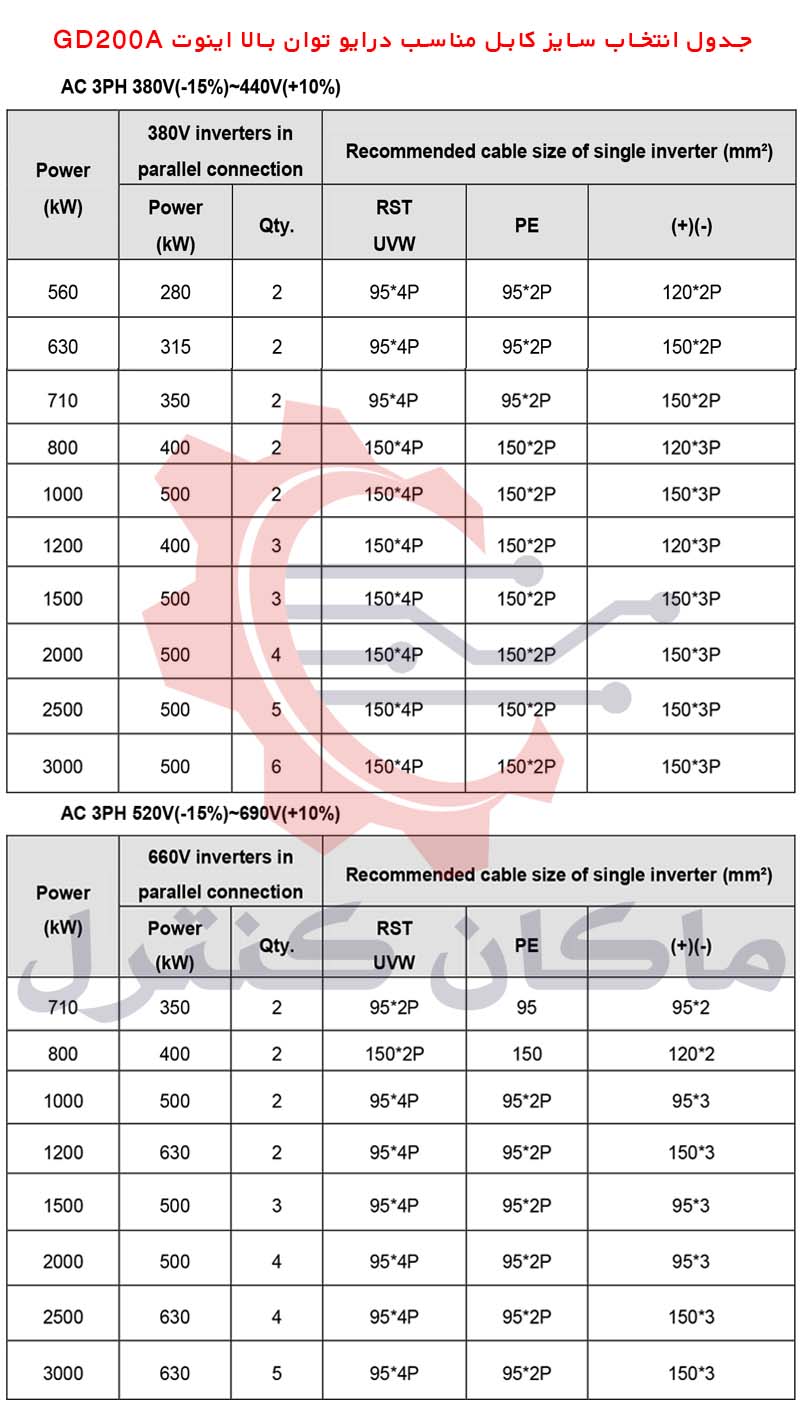

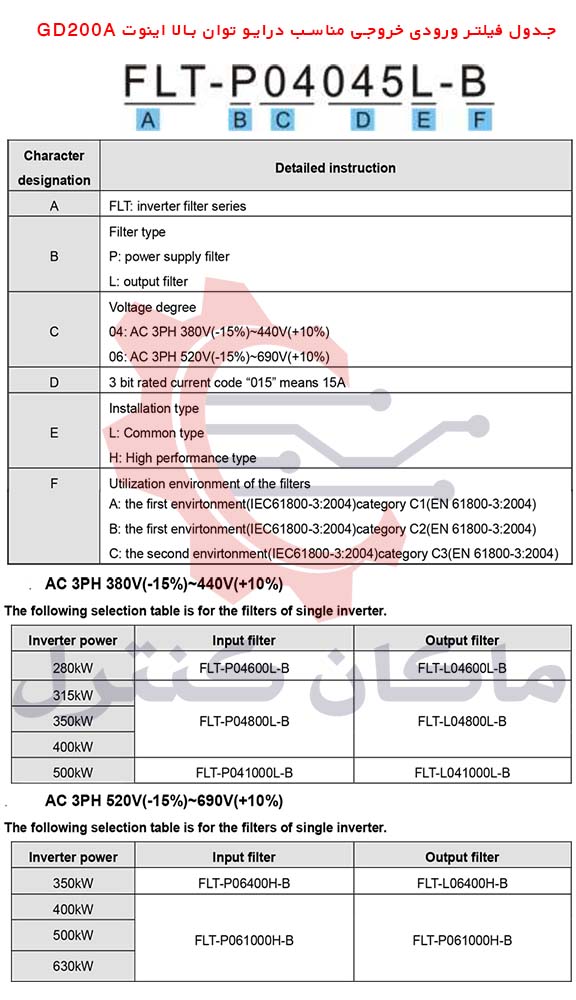

مشخصات موازی کردن درایو توان بالا اینوت GD200A

ابعاد و وزن اینورتر INVT GD200A

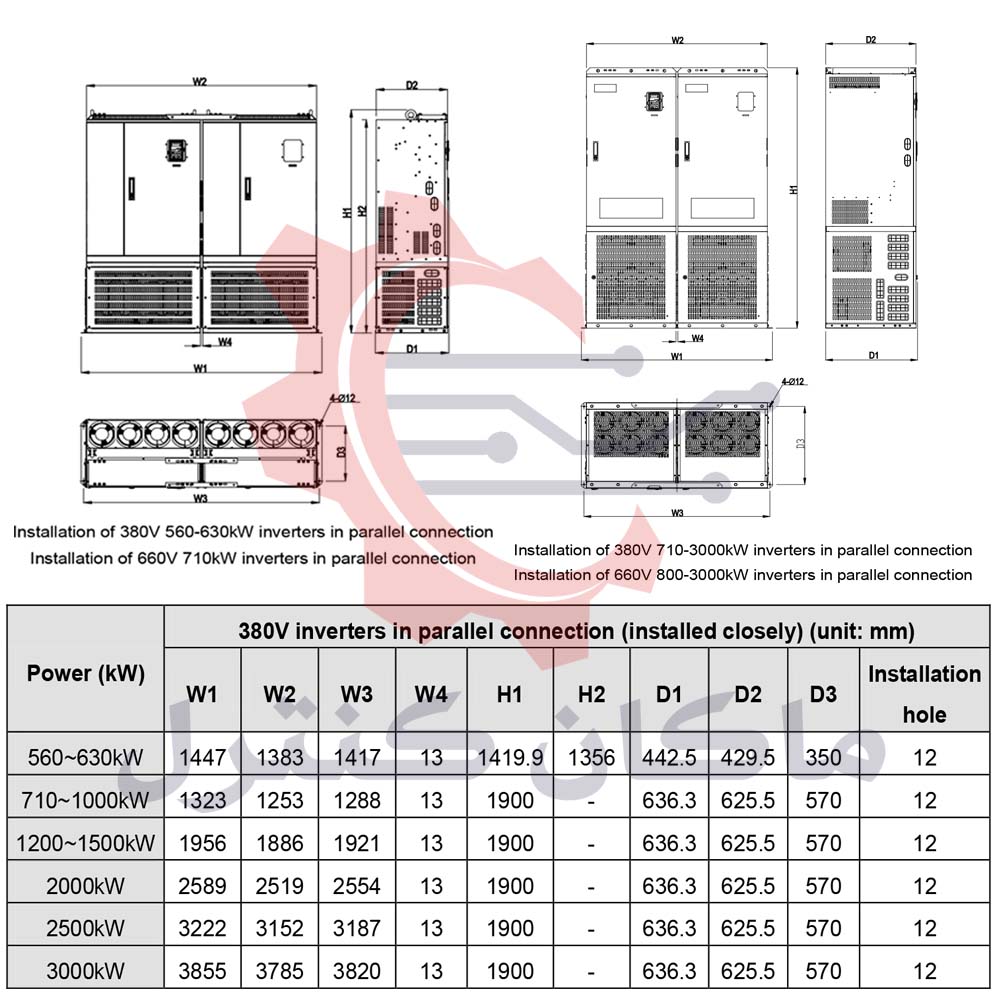

*ولتاژ 380/440V

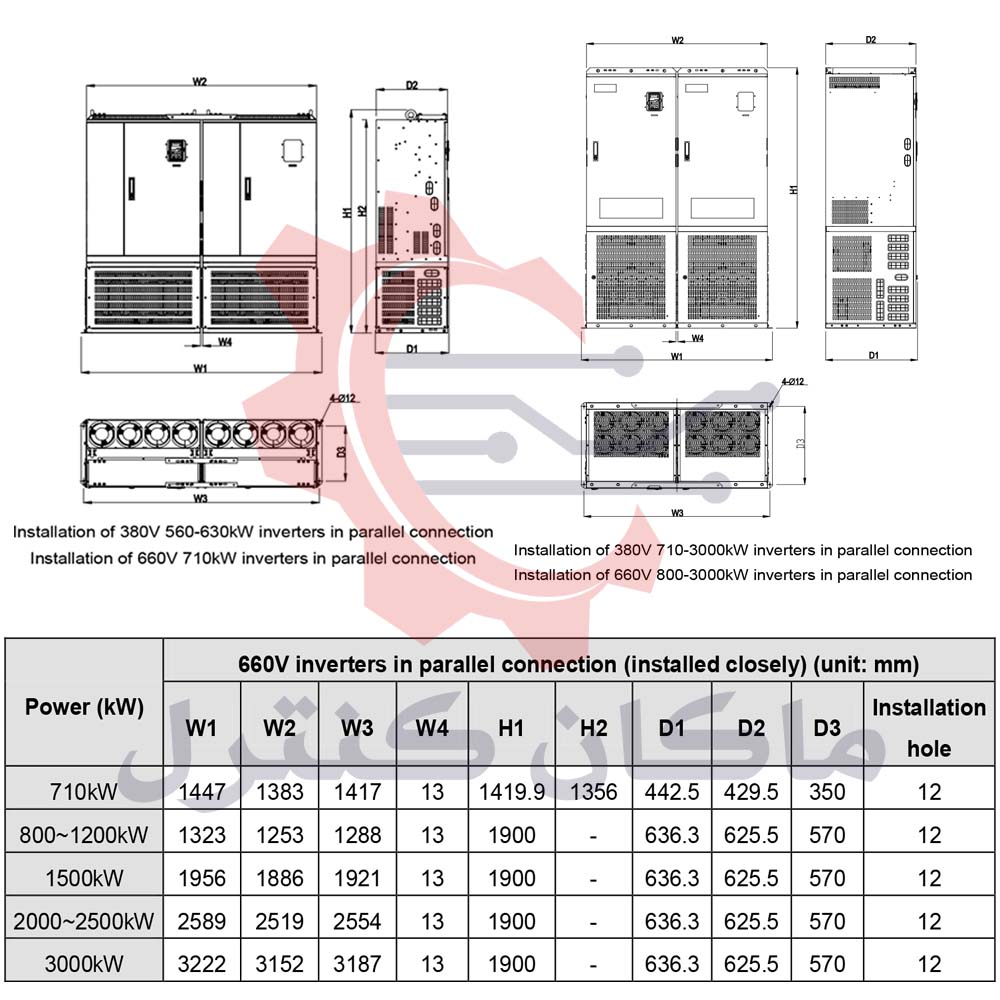

*ولتاژ 520/690V

برای مشاهده ابعاد و وزن و همچنین نحوه نصب توان های بالا می توانید به دفترچه نصب درایو اینوت GD200A توان بالا مراجعه کنید.
