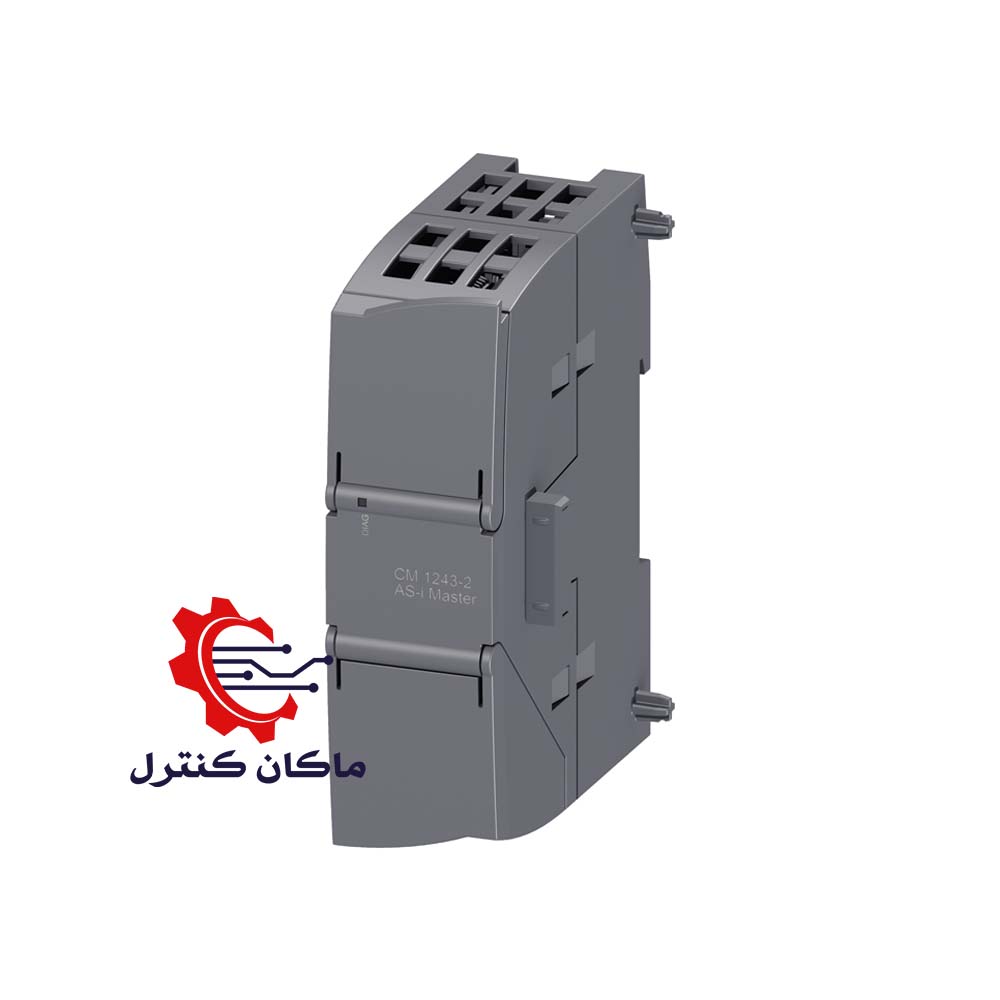

ماژول ارتباطی CM 1243-2, AS-interface master

ماژول ارتباطی CM 1243-2 AS-interface master به منظور ارتباط PLC S7-1200 زیمنس از طریق پروتکل ASI مورد استفاده قرار می گیرد.

مشخصات فنی ماژول ارتباطی CM 1243-2, AS-interface master

• کد فنی: 3RK7243-2AA30-0XB0
• 1 پورت (ASI (V 3.0
• تعداد اتصال تجهیز: 31 در مد استاندارد / 62 در مد افزایش یافته
• تعداد انتقال ورودی/خروجی: 248 در مد استاندارد / 496 در مد افزایش یافته
• مدت زمان به روزرسانی هر سیکل: 5ms برای 31 تجهیز / 10ms برای 62 تجهیز
• نصب از سمت چپ

پروتکل AS-interface یا ASI یک باس ارتباطی لایه باز منطبق بر استاندارد IEC 62026/EN 50295 می باشد که به عنوان راهکاری جهت جایگزین نمودن حجم بالایی از کابل های موجود در سطح پروسه با یک کابل دو رشته می باشد که امکان یکپارچه سازی سنسورها و عملگرها را در سطح پروسه فراهم می کند.

در این پروتکل مشابه پروتکل IO Link تبادل داده بین ایستگاه ها از طریق تکنیک رئیس و مرئوس (Master, Slave) صورت می پذیرد و امکان انتقال توان از طریق شبکه به ایستگاه های مختلف تا حدود 200mA وجود دارد.

عمدتا از یک کابل Flat با رنگ زرد به عنوان واسط انتقال در شبکه ASI استفاده می شود و تجهیزات شبکه از طریق کانکتورهای سوزنی روی کابل نصب می گردد. در این روش کابل یا رشته های داخل آن قطع نمی شود از این رو می توان محل نصب تجهیزات روی کابل شبکه را به آسانی تغییر داد، تجهیزات جدید به شبکه افزود یا از شبکه حذف کرد.

در این پروتکل می توان در حالت استاندارد تا 31 و در مد آدرس دهی افزایش یافته تا 62 تجهیز را با توپولوژی های مختلف همچون باس، ستاره و درختی به شبکه متصل نمود. در این حالت مدت زمان به روزرسانی هر سیکل برای 31 تجهیز حدود 5 میلی ثانیه و برای 62 تجهیز در حدود 10 میلی ثانیه خواهد بود. ضمنا در حالت استاندارد می توان تا 248 و در مد آدرس دهی افزایش یافته تا 496 ورودی و خروجی دیجیتال را از طریق این پروتکل منتقل نمود.

طراحی پی ال سی SIEMENS سری S7-1200 برای اتوماسیون خطوط کوچک تا تقریبا متوسط می باشد به همین دلیل شامل محدودیت هایی در تعداد ورودی/خروجی و… هست. با این حال برای مرتفع کردن این مورد می توان از ماژول هایی (ماژول پی ال سی S7-1200) که به آن ها سیگنال برد و سیگنال ماژول و ماژول ارتباطی گفته می شود استفاده نمود.

سیگنال برد، سیگنال ماژول و ماژول ارتباطی

سیگنال برد (SB) یک تجهیز سخت افزاری می باشد که برای افزایش محدود تعداد I/O استفاده می شود و بر روی بدنه ی پی ال سی نصب می گردد، اما سیگنال ماژول (SM) تجهیز سخت افزاری می باشد که شامل تعداد استانداردی از ورودی/خروجی ها می باشد که سمت راست پی ال سی بر روی رک نصب می گردد.

ماژول ارتباطی (CM) یا ماژول شبکه نیز به منظور امکان ارتباط و استفاده از طریق پورت ها و پروتکل های مختلف و سایر قابلیت ها می توان از آن استفاده نمود که در سمت چپ پی ال سی بر روی رک نصب میگردد.

تفاوت خروجی رله ای و ترانزیستوری

• خروجی ترانزیستوری: ماژول های خروجی ترانزیستوری جریان دهی پایین را دارند اما قابلیت سوئیچینگ با سرعت بالایی را دارند.
• خروجی رله ای: ماژول های خروجی رله ای جریان دهی بالایی را دارند اما امکان سوئیچینگ با سرعت نسبتا پایین تری را دارند.
