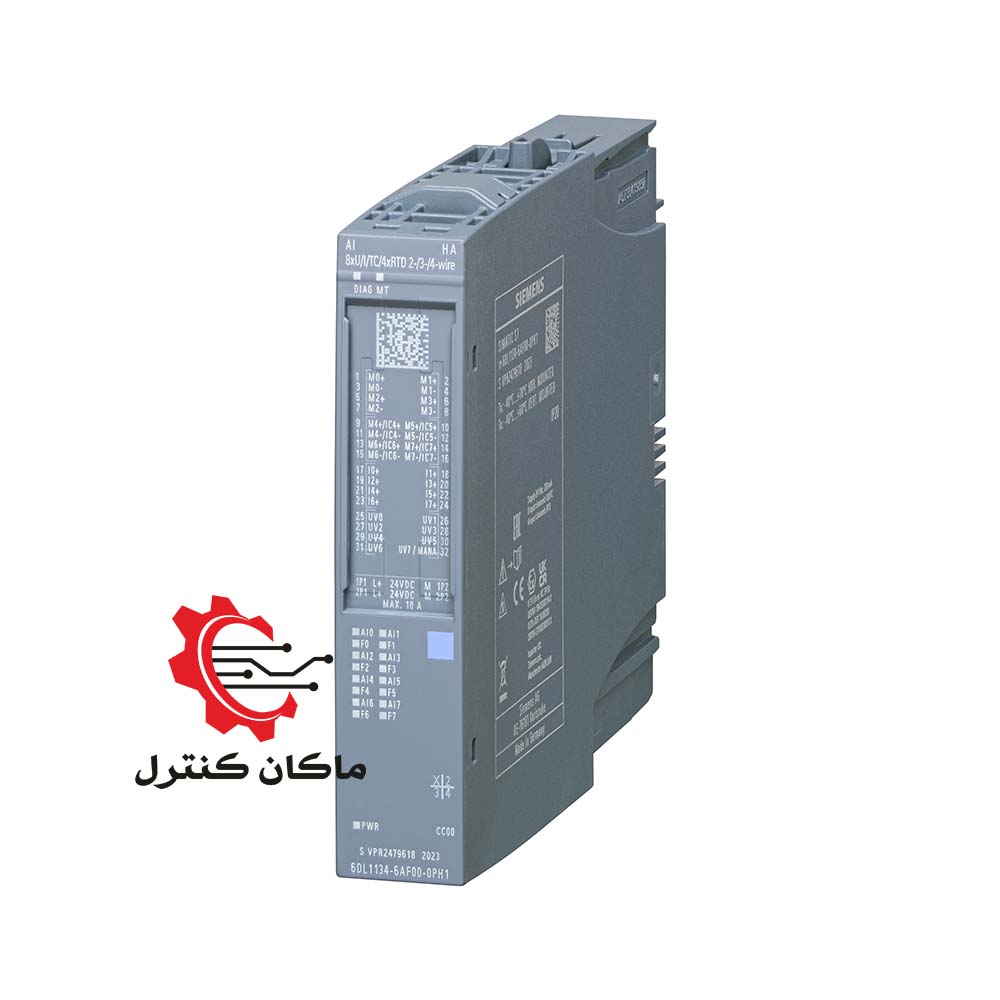

ماژول ET 200SP HA, Analog I/O

مشخصات فنی ماژول ET 200SP HA Analog I/O

ماژول ورودی آنالوگ:

• 6DL1134-6AF00-0PH1/ مشخصات: AI 8xU/I/TC/4xRTD 2-/3-/4-wire HA, suitable for terminal block H1 & N0 & H0, color code CC00, channel diagnostics
• 6DL1134-6GH00-0PH1/ مشخصات: AI 16XI 2-wire HA, suitable for terminal block H1 & P0, color code CC01, channel diagnostics
• 6DL1134-6JH00-0PH1/ مشخصات: AI 16XTC/8XRTD 2-/3-/4-wire HA, suitable for terminal block H1 & M1, color code CC00, channel diagnostics, 16-bit, +/-0.05%
• 6DL1134-6TH00-0PH1/ مشخصات: AI 16XI 2-wire HART HA, suitable for terminal block H1 & M1, color code CC01, channel diagnostics, 16-bit, +/-0.1%
• 6DL1134-6UD00-0PK0/ مشخصات: AI 4XI 2-/4-Wire HART isol, suitable for terminal block K0 & L0, color code CC01, channel diagnostics, 16-bit, +/-0.1%

ماژول خروجی آنالوگ :

• 6DL1135-6TF00-0PH1/ مشخصات: AQ 8XI HART HA, suitable for terminal block H1 & M1, color code CC00, channel diagnostics, 16-bit, +/-0.1%
• 6DL1135-6UD00-0PK0/ مشخصات: AQ 4XI HART isol, suitable for terminal block K0 & L0, color code CC00, channel diagnostics, 16-bit, +/-0.1%

• AI 8×U/I/TC/4×RTD 2-/4-wire HA analog input module8 analog inputs
  Measuring range: Voltage: 1 … 5 V, 0 … 10 V, ±50 mV, ±80 mV, ±250 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V; current: 4 … 20 mA (2-/4-wire); and 0 … 20 mA (4-wire), ±20 mA (4-wire); TC elements: B, C, N, E, R, S, J, L, T, K, U, TXK; RTD elements: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, LG-Ni1000 | resistance areas: 150, 300, 600, 3000, 6000 Ohm | PTC
• AI 16×I 2-wire HA analog input module16 analog inputs
  Measuring range 4 … 20 mA; 0 … 10 mA; 0 … 20 mA
• AI 16×I 2-wire HART HA analog input module16 analog inputs
  Measuring range 0 to 20 mA, 0 to 10 mA, 4 to 20 mA, 4 to 20 mA with HART
• AI 16×TC/8×RTD 2-/3-/4-wire HA analog input module
  16 analog inputs for thermocouples; alternatively 8 analog inputs for thermistors
• AI 16×I 2-wire HA analog input module16 analog inputs
  Measuring range 0 to 20 mA, 0 to 10 mA, 4 to 20 mA
• AI 16×I 2-wire HA analog input module
  8 analog inputs for voltage measurements. current measurements, thermocouples, alternatively 4 analog inputs for thermistors
• AQ 8×I HART HA analog output module8 analog outputs
  Power output in the output ranges 0 to 10 mA, 0 to 20 mA, 4 to 20 mA and 4 to 20 mA HART
• AI 4XI 2-/4-wire HART ISOL analog input module
  4 galvanically isolated analog inputs (2-/4-wire)
• Analog output module AQ 4XI HART ISOL
  4 galvanically isolated analog outputs (2-wire)

سیستم SIMATIC ET 200SP HA زیمنس

ماژول توسعه ET 200SP HA یک سیستم ماژولار بوده که برای استفاده در مناطق خطرناک تا سطح ZONE 2 طراحی شده است و قابلیت فعالیت در محدوده دمایی 40- تا 70+ سانتی گراد می باشد.
