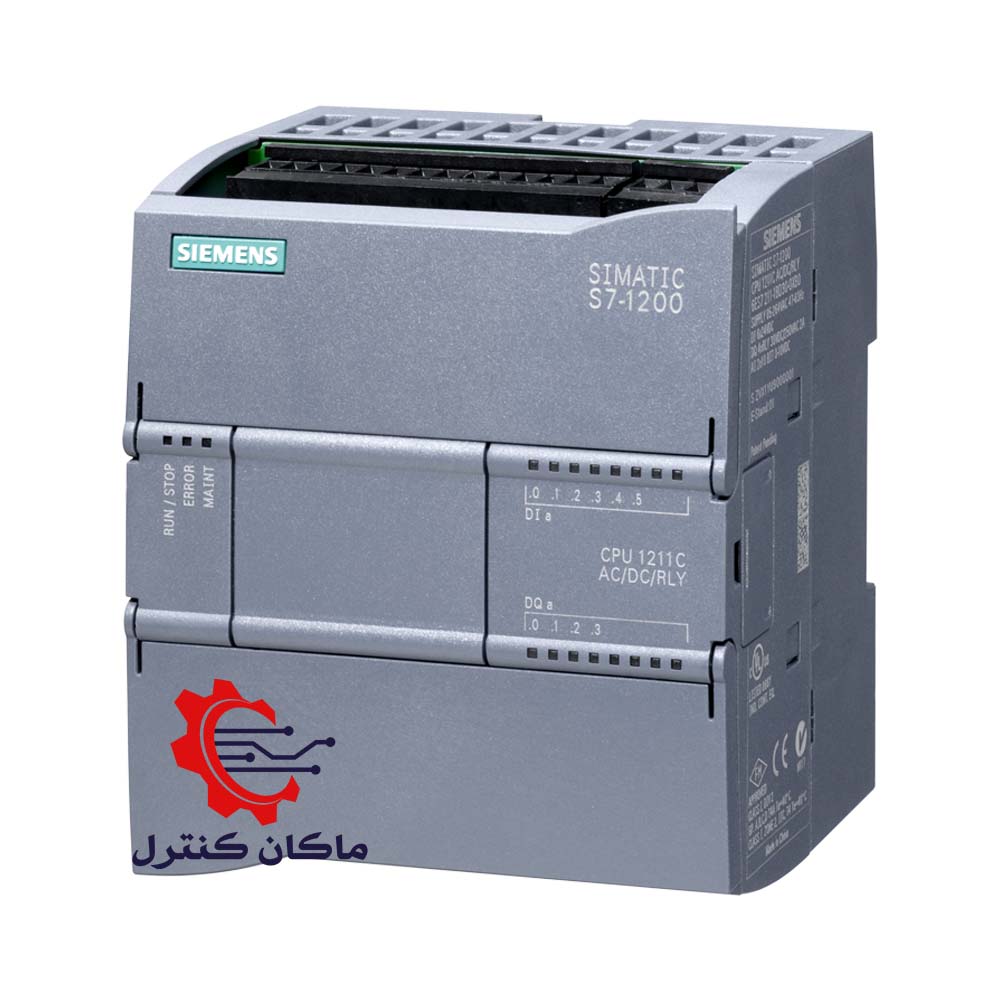

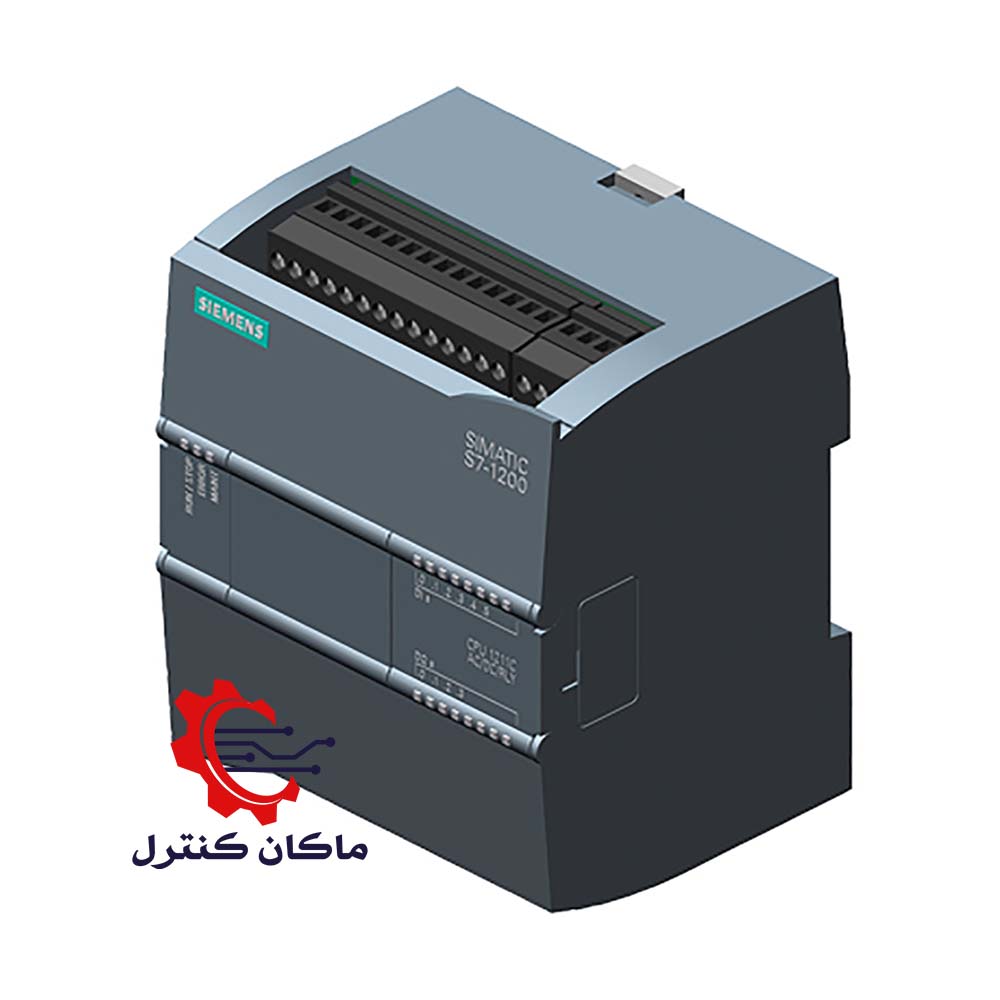

PLC زیمنس 1211C AC/DC/RLY BE دارای 6 ورودی دیجیتال، 4 رله ای همچنین 2 ورودی آنالوگ از نوع ولتاژی می باشد که برای اتوماسیون خط تولید کوچک تا متوسط گزینه مناسبی می باشد.

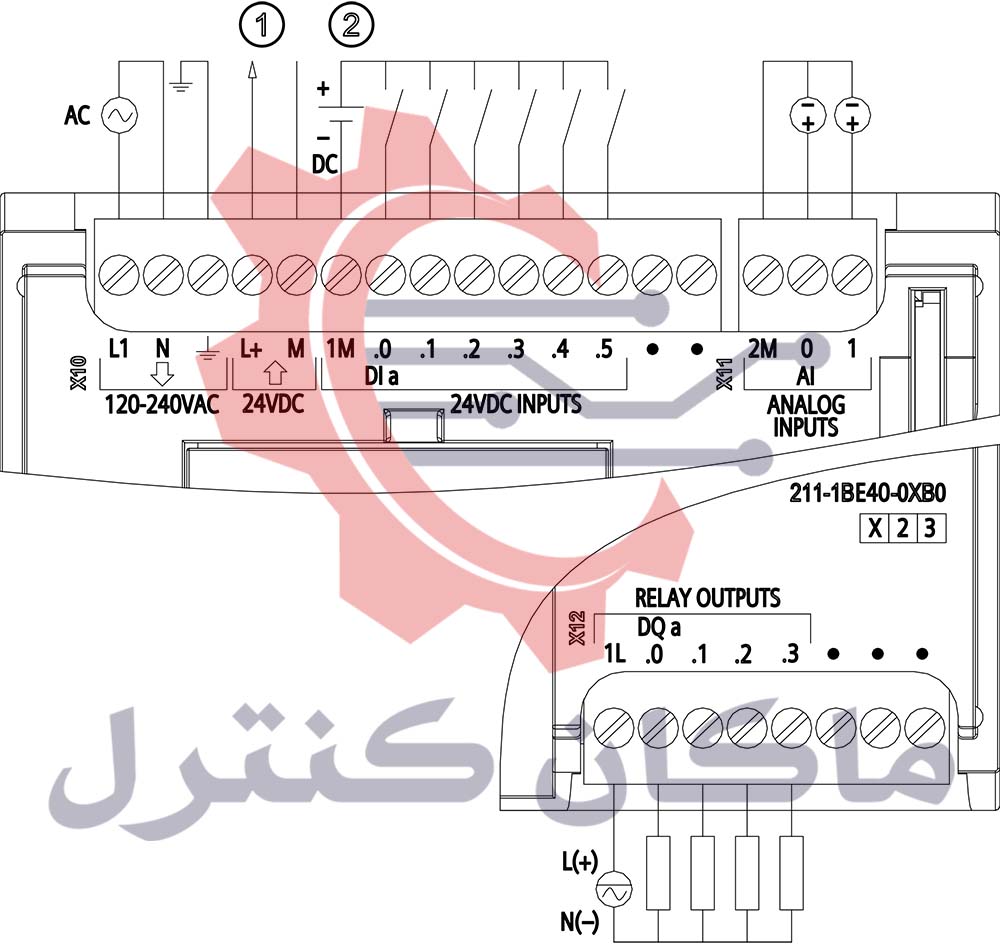

مشخصات فنی PLC زیمنس 1211C AC/DC/RLY BE

• کد فنی: 6ES7211-1BE40-0XB0
• ورودی: 6DI Transistor (High-speed)/ 2AI V (0-10V)
• خروجی: 4DO RLY (2A)
• 1 پورت RJ45 (PROFINET, Ethernet) سرعت (100Mbit/s)
• ولتاژ تغذیه: 120/230V AC
• رزولوشن 10Bit

PLC زیمنس 1211C AC/DC/RLY BE قابلیت اضافه کردن یک سیگنال برد (SB) و سه ماژول ارتباطی (CM) را دارا می باشد. این سری پی ال سی امکان افزودن سیگنال ماژول (SM) ورودی/خروجی را ندارد منتهی می توان به جهت اضافه کردن این قابلیت از سیگنال برد کمک گرفت.

PLC زیمنس S7-1200

سری S7-1200 زیمنس جایگزینی برای سری قدیمی آن S7-200 می باشد که با قابلیت های بسیار متنوع، قدرت پردازش بالاتر و طراحی کامپکت که با حرف C در نام این محصولات شناخته می شود پا به بازار گذاشت.

در پروژه های مربوط به پی ال سی S7-1200 می توان حداکثر تعداد ورودی/خروجی دیجیتال 284 و حداکثر تعداد ورودی/خروجی آنالوگ 69 عدد را داشت. همچنین قابلیت اتصال نهایت 3 عدد HMI را دارد.

انواع تولیدات SIEMENS S7-1200

سری 1200 زیمنس باتوجه به قابلیت های مختلفی که دارای در چند دسته بندی می توان آن ها را تقسیم کرد:

• نوع تولید (Fail-Safe Version / Standard Version)

تفاوت این دو سری در نحوه فعالیت آن ها می باشد به طوریکه در سری های FailSafe در صورت وجود خطا و مشکل احتماب سیستم همچنان به فعالیت تعریف شده خود ادامه خواهد داد.

• نوع ورودی/خروجی و تغذیه (DC/DC/DC * DC/DC/Relay * AC/DC/RLY)

هر کدام از این کاراکترها بیانگر یکی از ویژگی ها پی ال سی می باشد. به ترتیب از چپ به راست هر کاراکتر بیانگر نوع تغذیه که AC یا DC می باشد، کاراکتر دوم بیانگر نوع ورودی که تنها ترانزیستوری DC می باشد و کاراکتر سوم نوع خروجی را که رله ای Relay یا ترانزیستوری DC هست را بیان می کند.

• تعداد I/O و سرعت پردازش

در این نوع از دسته بندی سری S7-1200 به 5 دسته تقسیم می شود که عبارتند از : 1211 / 1212 / 1214 / 1215 / 1217

ورودی/خروجی ها در S7-1200

در PLC زیمنس سری S7-1200 در صورتی که I/O های تعبیه شده روی خود CPU کافی نباشد می توان از سیگنال ماژول ها (SM) به منظور افزایش تعداد I/O استفاده نمود (به جز سری پایه 1211C).

همچنین باتوجه به این که این سری برای اتوماسیون های کوچک طراحی شده محدودیت هایی در حجم برنامه، تعداد گره های شبکه و… و ورودی خروجی وجود دارد با این حال زیمنس امکان دیگری را فراهم کرده تا در صورت نیاز ورودی/خروجی بیشتر (به صورت موقت) از بردی تحت عنوان سیگنال برد (SB) بدین منظور استفاده کرد. این قطعه برخلاف سیگنال ماژول که بر روی رک و در کنار PLC قرار می گیرد بر روی بدنه پی ال سی سوار می شود و ورودی/خروجی بیشتری را فراهم میکند.

در سری S7-1200 دو عدد ورودی آنالوگ بر روی CPU ها تعبیه شده است که از نوع ولتاژی 0 تا 10 ولت می باشد و اگر بخواهید از این ورودی های ولتاژی به عنوان ورودی جریانی استفاده کنید می توان یک عدد مقاومت 500 اهم بین ترمینال های 0 و M قرار داد.

تفاوت عمده میان خروجی های ترانزیستوری و رله ای در میزان جریان دهی می باشد. خروجی رله ای می تواند جریان های بالاتر از 2 آمپر بدهد در حالی که خروجی ترانزیستوری حداکثر تا جریان 500 میلی آمپر میتواند داشته باشد. تفاوت بعدی در ولتاژ کاری می باشد به طوری که خروجی رله ای میتواند در ولتاژ DC (5~30V) و AC (5~250V) کار کند. در حالیکه خروجی ترانزیستوری فقط DC (20.4~28.8V) می باشد و مزیت اصلی ترانزیستوری سرعت بالای سوئیچ زنی می باشد. در خروجی رله ای 1 هرتز می باشد ولی در خروجی ترانزیستوری 20 کیلوهرتز و 100 کیلوهرتز می باشد.

قابلیت های S7-1200 زیمنس

سری 1200 زیمنس دارای شبکه ها و ارتباطات مختلفی نظیر ProfiBus, Modbus TCP, Modbus RTU , ProfiNet, AS-I, point to, point, ، CANopen می باشد. همچنین زیمنس S7-1200 با استفاده از ماژول CM CANopen با کد فنی B-021620 قابلیت پشتیبانی از CANopen را نیز پیدا می کند و با استفاده از ماژول های ارتباطی قابلیت ارتباط RS485 را نیز دارد.

برنامه نویسی PLC S7-1200

پی ال سی های سری 1200 زیمنس با نرم افزار TIA (تیاپورتال) برنامه نویسی و مانیتورینگ می شود. این نرم افزار از سال 2015 عرضه شد و انقلابی در زمینه نرم افزارهای اتوماسیون صنعتی زیمنس بود، در این نرم افزار با زبان های برنامه نویسی نردبانی (LAD)، بلوک توابع (FBD) میتوان برنامه نویسی S7-1200 را انجام داد.

در این نرم افزار می توان بخش های مختلف پیکربندی سخت افزار، پیکربندی شبکه، برنامه نویسی PLC و HMI را در یک مجموعه واحد انجام داد. از آن جایی که محیط دسترسی به بخش های مختلف گفته شده به صورت پیش فرض در قالب پورتال (Portal view) است نرم افزار TIA به TIA Portal شناخته می شود. بهتر است بدانید که محیط دیگری در کنار پورتال هست که به آن نمایش پروژه ای (Project View) بخش های نرم افزار گفته می شود.

کارت حافظه در S7-1200 زیمنس

سری 1200 زیمنس به طور قابل توجهی نسبت به سری قدیمی S7-200 ظرفیت هم در حافظه داخلی پی ال سی هم در کارت حافظه افزایش داشته است. کارت های حافظه سری S7-1200 از 4 مگابایت تا 32 گیگابایت وجود دارند. نکته ای که وجود دارد برخلاف سری 300 زیمنس که بدون کارت حافظه امکان بهره برداری از PLC نیست در S7-1200 همیشه نیاز به استفاده از کارت حافظه نیست.

دلایل استفاده از کارت حافظه در S7-1200:

• پاک کردن رمز از PLC
• انتقال برنامه از PLC به PLC دیگر (Transfer card)
• به روز رسانی Firmware
• افزایش حافظه برنامه (Program card)
• ذخیره منحنی مقادیر اندازه گیری شده و…

زیمنس ما را ملزم میکند که فقط از کارت های حافظه ی خود زیمنس استفاده کنیم و امکان استفاده از کارت های حافظه متفرقه وجود ندارد، در جدول زیر انواع کارت های حافظه برای سری S7-1200 زیمنس را می توانید مشاهده کنید. (میتوایند با کلیک بر روی هرکدام اطلاعات فنی آن را مشاهده کنید).

منبع تغذیه S7-1200

منبع تغذیه PM1207 زیمنس با کد فنی 6EP1332-1SH71 مخصوص و هم تیپ S7-1200 تولید شده است، نکته ای که هست لزومی به استفاده از این منبع تغذیه نیست و می توان از هر منبع تغذیه ای که ولتاژ و جریان مورد نیاز را تامین می کند استفاده کنید.

برای به دست آوردن مقدار توان مورد نیاز برای انتخاب پاور میتوانیم مقدار توان های مورد نیاز PLC ها و ماژول های ورودی/خروجی را باهم جمع زده و با یک ضریب اطمینان (مثلا 1.5 تا 2 برابر حاصل جمع توان) مقدار توان کل را به دست آوریم.

رزولوشن در S7-1200

سیگنال آنالوگ یعنی سیگنالی که پیوسته است ولی سیستم های PLC با اعداد 0 و 1 (دیجیتالی) سرو کار دارند، بنابراین سیگنال آنالوگ که بیانگر وضعیت متغییرهای محیطی (دما، فشار، سرعت و…) هست به سیگنال دیجیتالی تبدیل شود. این تبدیل اینگونه هست که اگر سیگنال 0 تا 10 ولت کمتر از 5 ولت بود رقم صفر اعلام شود و اگر بالای 5 ولت بود رقم یک به PLC اعلام شود در این حالت دو بازه دو قسمت شده و با یک بیت که صفر یا یک می شود میتوان سیگنال آنالوگ را دیجیتال کرد.

حال میتوان این تبدیل را با جزییات بیشتر و دقیق تر انجام داد به این صورت که بازه را چهار قسمت کرد و اگر بین 0 تا 2.5 ولت بود رقم 00، اگر بین 2.5 تا 5 ولت بود رقم 01، اگر بین 5 تا 7.5 بود رقم 10 و اگر بین 7.5 تا 10 بود رقم 11 منتقل شود. برای این کار به دو بیت نیاز داریم. حال اگر تعداد این بیت ها افزایش یابد با جزئیات بیشتری می توان سیگنال آنالوگ را دیجیتال کرد.

به تعداد بیت ها اصطلاحا رزولوشن می گویند.

پروفی باس، پروفی نت و مد باس

• پروفی باس (PROFIBUS): شبکه پروفی باس که مبتنی بر پروتکل فیزیکی RS485 می باشد نوعی پروتکل ارتباطی می باشد و معمولا با کابل به رنگ بنفش از آن استفاده می شود می تواند سرعت تبادل اطلاعات تا 12Mbit/s را پشتیبانی کند.
• پروفی نت (PROFINET): شبکه پروفی نت (اترنت) مبتنی بر پروتکل فیزیکی RJ45 بوده که معمولا با کابل به رنگ سبز از آن استفاده می شود و می تواند سرعت انتقال اطلاعات 1Gbit/s تا 100Mbit/s را پشتیبانی کند.
• مد باس (MODBUS): شبکه مدباس قدیمی ترین و رایج ترین پروتکل مورد استفاده در سیستم های اتوماسیون می باشد که تحت پروتکل های فیزیکی RS-232, RS-485, RS-422, ETHERNET می توان از آن استفاده نمود.

________________________________________________________________________________________________________________________________________________________________________________

دیتاشیت PLC زیمنس 1211C AC/DC/RLY BE
