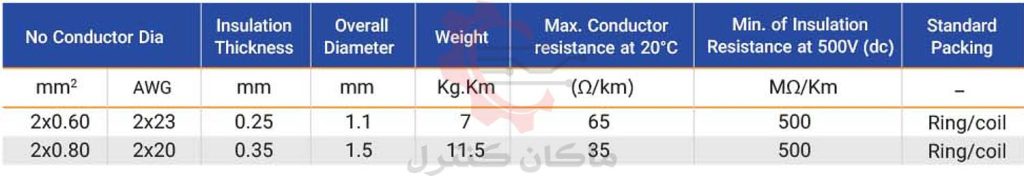

کابل تلفن افلاک JYY

جدول محاسبه سطح مقطع سیم مس و آلومینیوم نسبت به مسافت و جریان

*مثال: سیم مسی با سطح مقطع 16 یا سیم آلومینیومی با سطح مقطع 25 میلی متر، می تواند در فاصله 300 متر 26 آمپر را تحمل کند.

*این نکته را باید در نظر داشت علاوه بر مسافت و جنس هادی، شرایط دمایی، محل و نحوه نصب و شرایط همجواری می تواند در ظرفیت آمپر دهی  سیم و کابل تاثیر زیادی داشته باشد.

استاندارد VDE سیم و کابل

هر سیم و کابل برق از لایه های مختلفی تشکیل شده است که می توان آن ها را از لایه بیرون به داخل به این صورت دسته بندی کرد:

• روکش نخستین
• پوشش میانی
• روکش جدا کننده
• آرمور
• حفاظ (کنترل کننده میدان الکتریکی در کابل)
• عایق (به منظور ممانعت از نفوذ جریان برق به سایر لایه ها)
• هادی برق

با توجه به نوع سیم وضعیت این لایه ها می تواند بسیار متفاوت باشد یا اصلا وجود نداشته باشد. وجود لایه ها و جنس آن ها تعیین کننده کاربرد و مصارف سیم و کابل می باشد و باتوجه به کدهای درج شده روی روکش سیم و کابل می توان از کاربری و ویژگی های آن مطلع شد.

یکی از پرکاربرد ترین استاندارد برای علامت های روی کابل برق استاندارد VDE می باشد که در کشور ایران نیز تولید کنندگان بر اساس آن محصولات خود را کدگذاری می کنند. بر اساس استاندارد VDE هر سیم برق و کابل با چهار حرف اختصاری شناخته می شود. این حروف از چپ به راست خوانده می شوند و به ترتیب بیانگر جنس هادی، جنس عایق، نوع غلاف و جنس روکش نهایی می باشد.

کد بندی کابل ها بر اساس استاندارد DIN VDE 0271/0276

*مثال: NA2XS2Y 1×35 rm/16 6/10 kv

کابل تک رشته با عایق XLPE مطابق استاندارد. هادی گرند استرند شده آلومینیومی با سطح مقطع نامی 35 میلی متر مربع که با اسکرین مسی 16 میلی متر مربع پوشیده شده است. ولتاژ نامی کابل 6/10 کیلوولت می باشد.

کد مشخصه سیم و کابل بر اساس استاندارد Harmonized مطابق DIN VDE 0281/ DIN VDE 0282/ DIN VDE 0292

*مثال:

(مطابق استاندارد DIN VDE 0281) H07V-U 2.5

کابل روکش دار تک رشته با عایق PVC و سطح مقطع 2.5 میلی متر مربع  و ولتاژ نامی 750V

(مطابق استاندارد DIN VDE 0282) H07RN-F 3G 1.5

کابل روکش لاستیکی برای بارهای فشار متوسط 1.5*3 میلی متر مربع افشان با سیم ارت و ولتاژ نامی 750V

شکل هندسی سیم و کابل

کابل ها از نظر شکل و سطح مقطع به دو دسته گرد و مثلثی تقسیم می شوند که برای مشخص کردن هادی گرد از حرف اختصاری r و برای هادی مثلثی از حرف اختصاری s استفاده می شود.

هادی سیم و کابل برق نیز از نظر تعداد رشته به دو دسته مفتولی و افشان تقسیم می شوند که برای مشخص کردن هادی مفتول (سیم و کابل مفتولی یا زمینی) از حرف اختصاری e و هادی افشان (سیم و کابل افشان) از حرف اختصاری m استفاده می شود.
