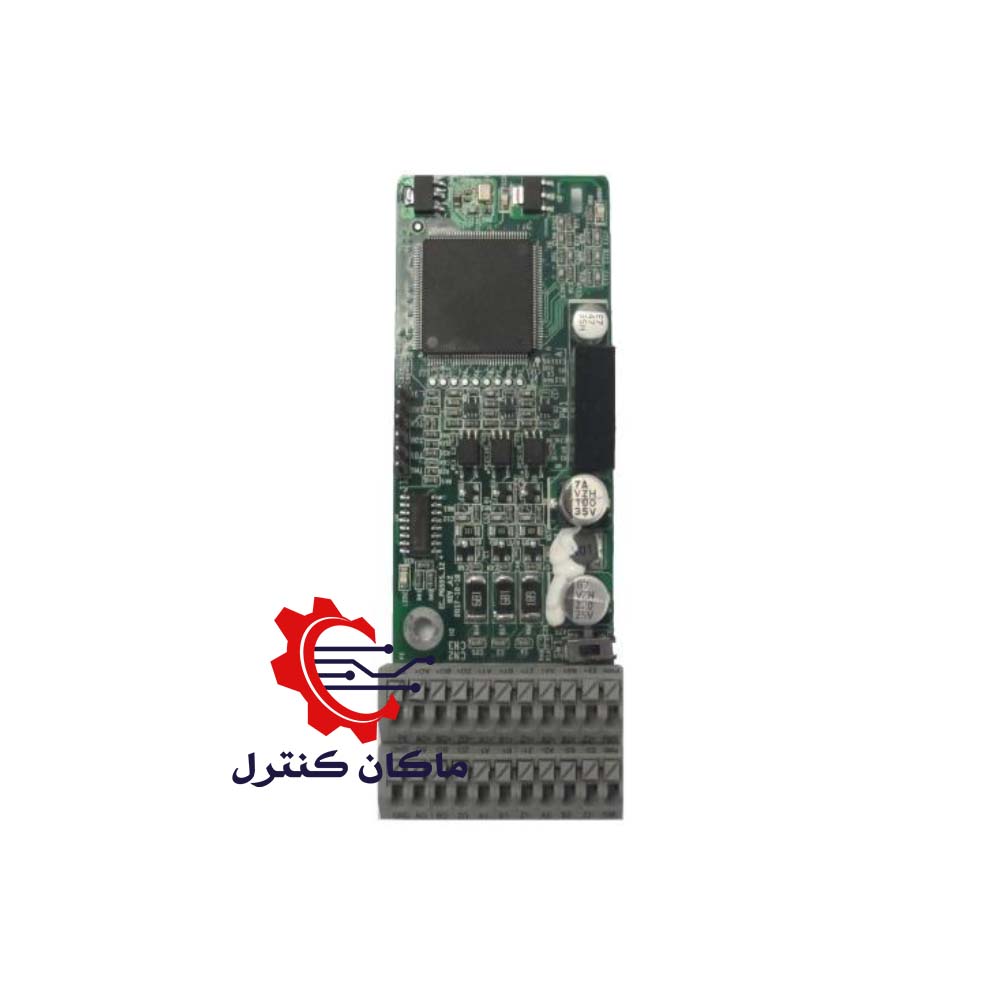

کارت Multi-function Incremental PG اینورتر اینوت مناسب اینورتر اینوت می باشد.
مشخصات فنی کارت Multi-function Incremental PG اینورتر اینوت
- کد فنی: EC-PG505-12 / EC-PG505-24
- مناسب انکودرهای تفاضلی differential 5V / 24V
- مناسب انکودرهای pull-push 5V-12V / 24V
- مناسب انکودرهای open collector 5V-12V / 24V
- پشتیبانی از ورودی قطار پالس
- پشتیبانی از ورودی A, B, Z
- پشتیبانی از pulse direction setting, frequency-divided output
- ابعاد (W*H): 39*108mm
کارت انکودر EC-PG505-12 دارای کلاس ولتاژی 5 یا 12 ولت و مناسب انکودرهایی با همین سطح ولتاژی و کارت انکودر EC-PG505-24 فقط دارای کلاس ولتاژی 24 ولت و مناسب انکودرهایی با همین سطح ولتاژی می باشد.
کارت PG
کارت PG که مخفف Pulse Generator می باشد و به آن کارت انکودر هم می گویند برای افزایش دقت یک اینورتر در کنترل بهتر سرعت یا گشتاور مورد استفاده قرار می گیرد. سیستمی که به صورت حلقه بسته (Close Loop) راه اندازی می شود دقت کلی اینورتر در کنترل سرعت و گشتاور تا ده برابر بیشتر از زمانی که اینورتر به صورت حلقه باز کار می کند می باشد.
در واقع کارت PG به منظور اتصال انکودر به درایو مورد استفاده قرار می گیرد و با اندازه گیری سرعت چرخش و تبدیل آن به سیگنال مورد نظر به بالا بردن دقت اینورتر کمک می کند.
کارت PG انواع مختلفی دارد که باتوجه به نوع انکودر شامل Sin/Cos, Resolver, UVW, Incremental (ABZ), Absolute می باشد.
- EC-PG505-12
سوئیچ SW1 به منظور تعیین کلاس ولتاژی 5 ولت یا 12 ولت می باشد.

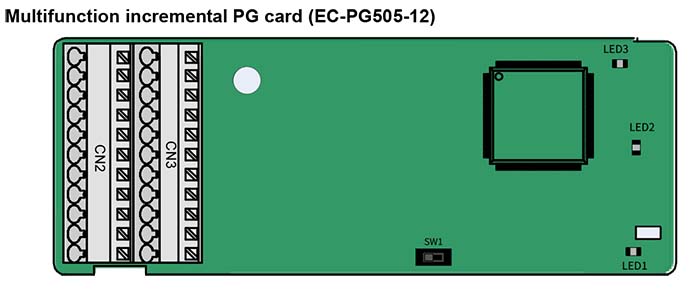

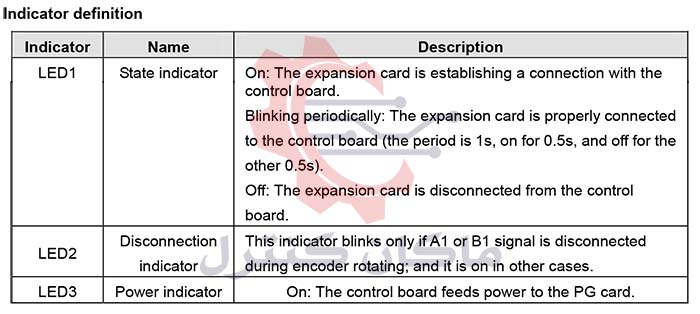

تعریف LEDها:

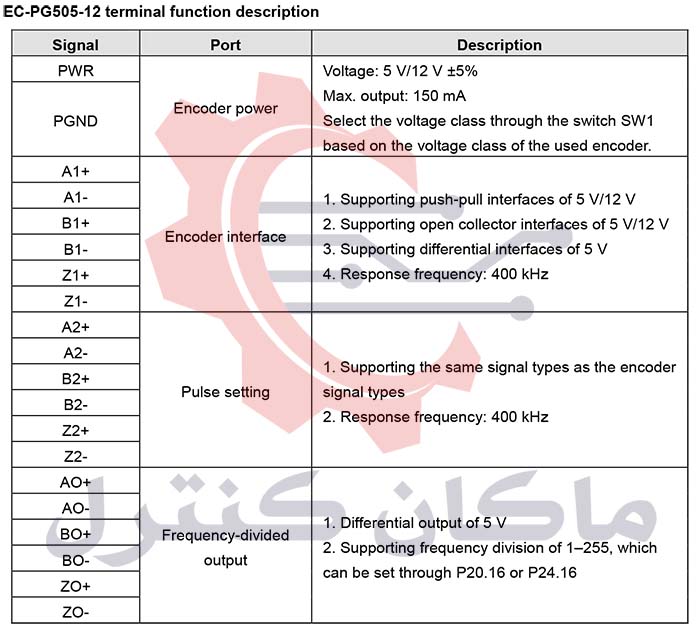

ترمینال ها:

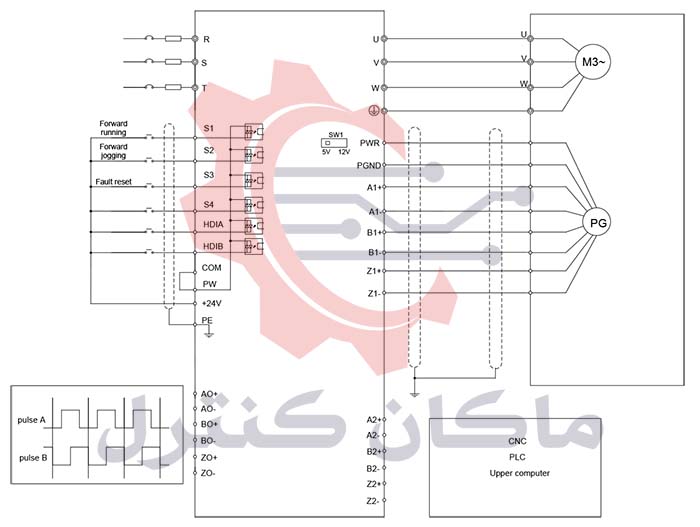

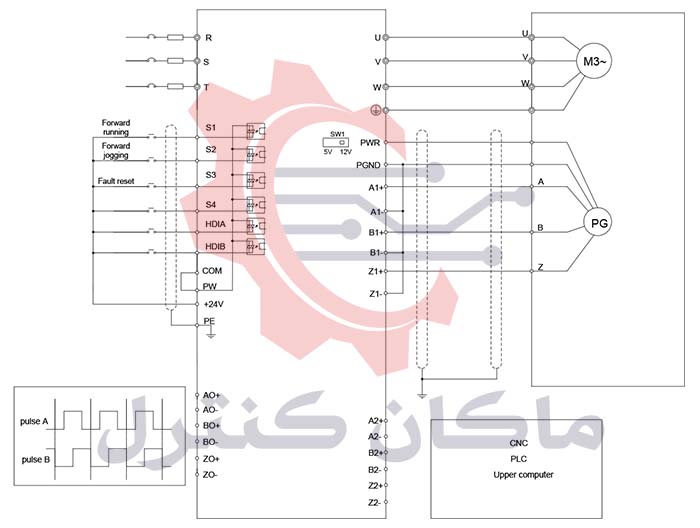

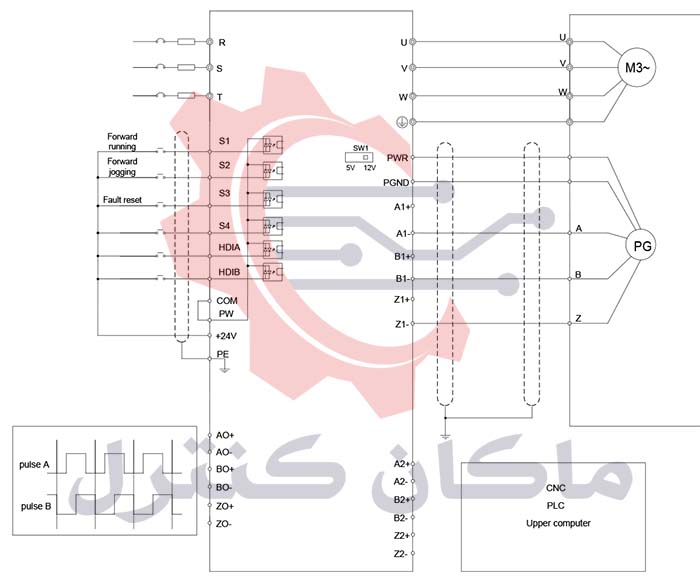

دیاگرام سیم کشی:
*با انکودر open collector (یک مقاومت pull-up داخل کارت PG پیکربندی شده است)
*با انکودر pull-push
*با انکودر differential
- EC-PG505-24

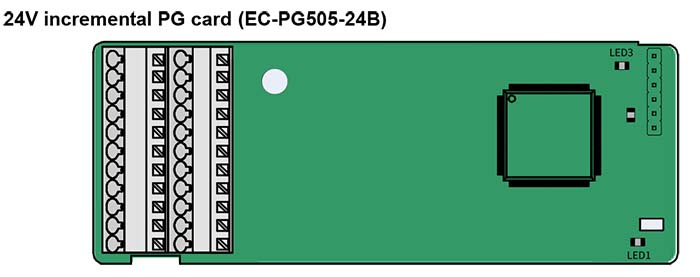

تعریف LEDها:

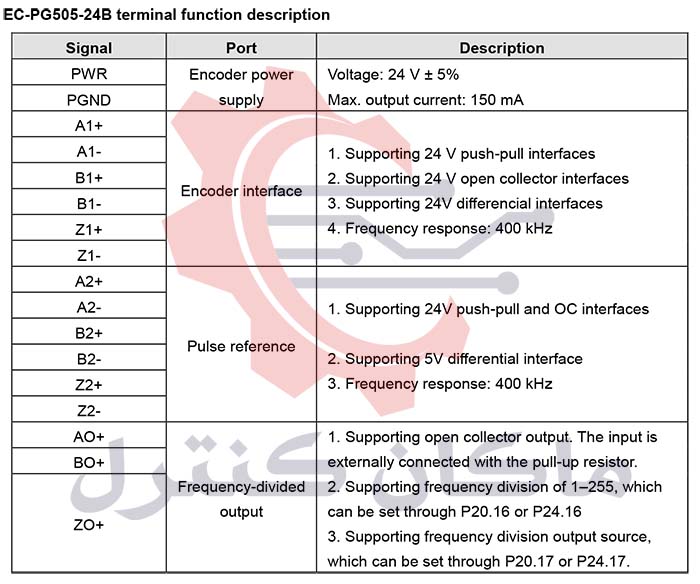

ترمینال ها:
AO-, BO-, ZO- I به صورت داخلی به PGND متصل هستند.

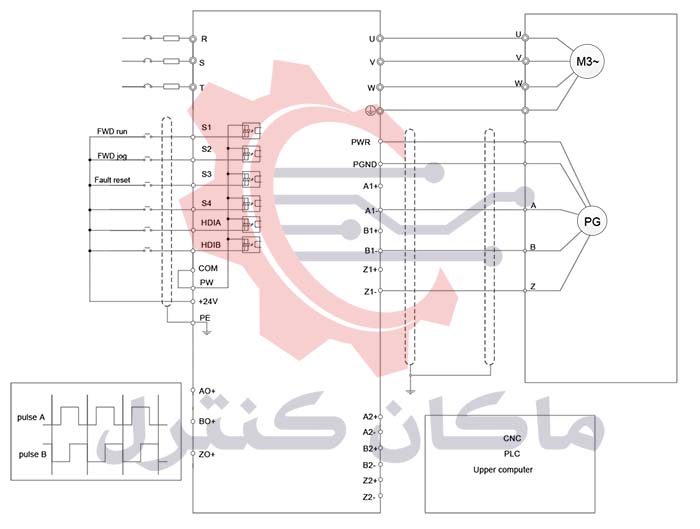

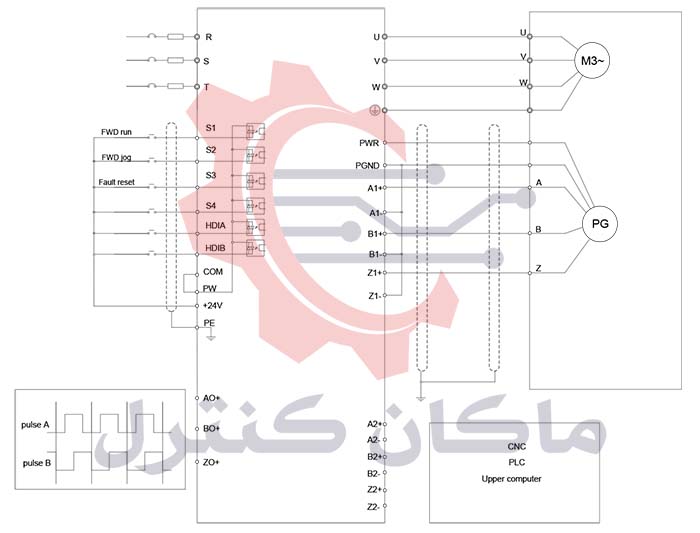

دیاگرام سیم کشی:
*با انکودر open collector (یک مقاومت pull-up داخل کارت PG پیکربندی شده است)
*با انکودر pull-push
