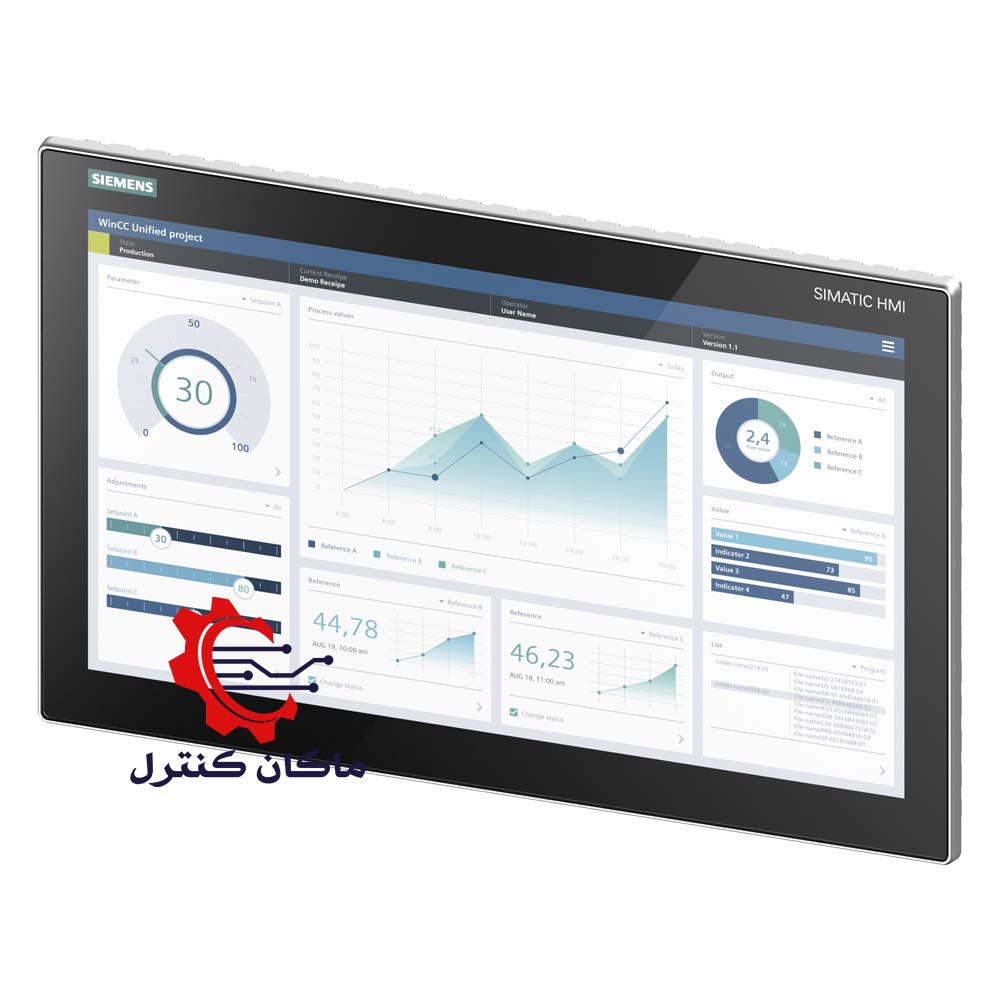

HMI زیمنس SIMATIC MTP2200 Unified Comfort با صفحه نمایش 21.5 اینچ یک رابط کاربری برای پایش و کنترل تجهیزات می باشد.

مشخصات فنی HMI زیمنس MTP2200 Unified Comfort

• کد فنی: 6AV2128-3XB06-0AX1 / 6AV2128-3XB36-0AX1 / 6AV2128-3XB40-0AX0 / 6AV2128-3XB70-0AX0
• 2 پورت Ethernet/IP دو سوئیچه (مستقل)
• 1 پورت RS422/485
• پشتیبانی از PROFINET
• پشتیبانی از DHCP, SNMP, DCP, LLDP, TCP/IP, MRP
• پشتیبانی از HTTP, HTTPS, HTML, XML, CSS, JavaScript  (در نسخه Hygienic)
• اندازه صفحه نمایش: 21.5 اینچ
• نمایشگر TFT
• بیش از 16 میلیون رنگ
• نور پس زمینه قابل تنظیم
• کیبورد عددی الفبایی (لمسی)
• پنل لمسی / multi-touch
• 4 پورت USB 3.1 type A
• 2 اسلات SD Card
• دارای خروجی بوق (آژیر)
• تغذیه 24VDC
• پشتیبانی از RAM, FLASH
• قابلیت سنکرون سازی و ساعت نرم افزاری
• قابلیت ساعت سخت افزاری Real-Time
• دارای فیلتر EMC CLASS A
• IP20
• قابلیت اتصال با 16 عدد S7-SIEMENS
• کوپلینگ پردازش با: LOGO! (نسخه پایه), S7-1200, S7-300, S7-400, S7-1500, OPC UA Client, OPC UA Server, Software Controller/Open Controller

این سری از HMI SIEMENS در دو نسخه و چهار سری عرضه شده است. به طور کلی نسخه پایه با بدنه آلومینیومی (جلوی پنل) و نسخه Hygienic با بدنه فولاد ضدزنگ (جلوی پنل) که پنل نمایش حفاظت بیشتری در برابر ضربه دارد و برای محیط های بهداشتی نظیر کارخانجات تولید دارو و… می باشد.

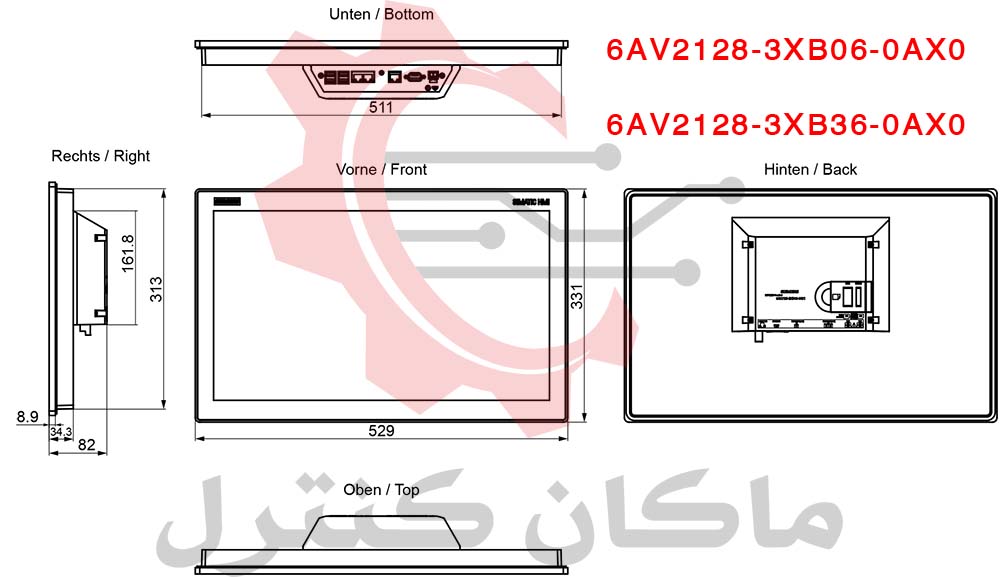

سری Standard با کد 6AV2128-3XB06-0AX1 و سری Neutral با کد 6AV2128-3XB36-0AX1 دارای مشخصات پایه و درجه حفاظت جلوی پنل IP65 می باشد.

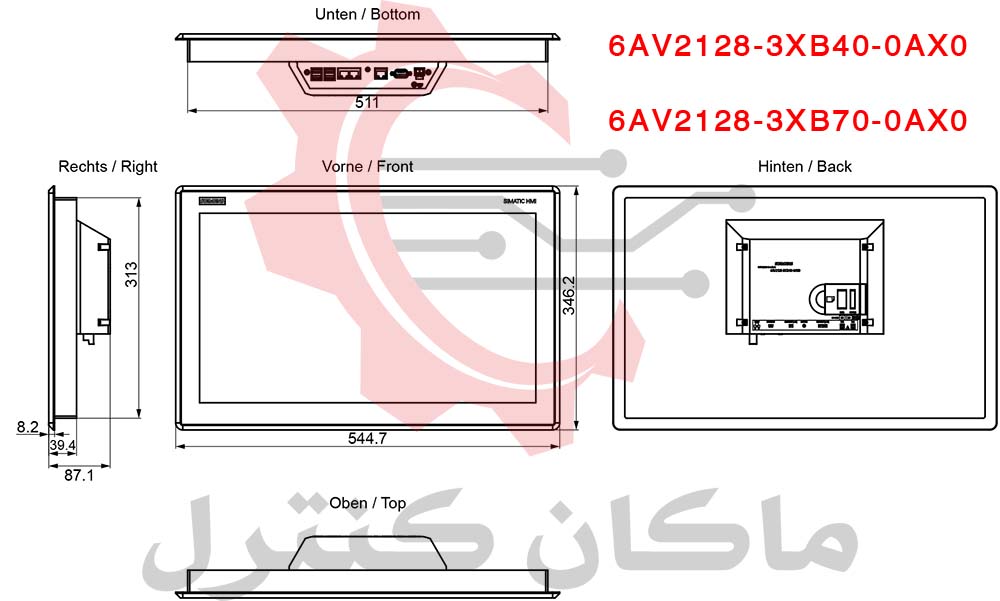

سری Hygienic Standard با کد 6AV2128-3XB40-0AX0 و سری Hygienic Neutral با کد 6AV2128-3XB70-0AX0 دارای مشخصات پایه و تکمیلی و درجه حفاظت جلوی پنل IP69 می باشد.

*برای مشاهده جزئیات به دیتاشیت هر محصول (پائین صفحه) مراجعه کنید.

HMI زیمنس

HMI زیمنس فارغ از ابعاد آن در چند مدل تولید می شود.

HMI BASIC

این سری از اچ ام آی SIEMENS بیشتر برای پروژه های کوچک تا متوسط که دارای پیچیدگی کمتر و تعداد نودهای کمتر می باشد مناسب بوده. این سری HMI یک مدل اقتصادی با اندازه محدود تر (تا 10 اینچ) صفحه نمایش می باشد.

سری BASIC زیمنس رزولوشن پائین تر، تعداد اتصالات محدودتر دارد و از پروتکل های محدود تری پشتیبانی می کند، همچنین دارای گرافیک ساده تری می باشد.

HMI COMFORT

سری COMFORT یا پیشرفته برای پروژه های پیچیده با تعداد نودهای بیشتر مناسب بوده که از پروتکل های ارتباطی متنوع تری پشتیبانی می کند و ملاحظات ایمنی بیشتری را پشتیبانی می کند.

این سری دارای رزولوشن بالاتر و گرافیک پیشرفته تر (انیمشین و نمودارهای پیچیده) بوده و تا اندازه 22 اینچ تولید می شود.

HMI Mobile Panel

ممکن است در یک محیطی مانند کارخانه نیاز باشد تا تکنسین HMI را همراه خود جابه جا کند، در این مواقع از سری HMI موبایل پنل استفاده می شود اما علاوه بر تهیه خود HMI باید یونیت کنترلی آن نیز تهیه شود که باعث میشود هزینه پروژه افزایش پیدا کند. این سری می تواند با سری COMFORT ارتباط برقرار کند.

سری KP, TP ,KTP, MTP

HMI سری KP (Key Panel) دارای اسکرین بدون تاچ بوده و با کلیدهای فیزیکی که روی آن تعبیه شده است می توان آن را کنترل کرد و دارای رزولوشن ساده ای می باشد، اما سری TP (Touch Panel) به صورت تمام لمسی بوده و نسخه پیشرفته HMI زیمنس محسوب می شود که رزولوشن بالاتر و گرافیک پیچیده تری دارد و قابلیت های بیشتری نظیر پشتیبانی از WinCC Runtime، مدیریت داده و ارتباط با چندین PLC زیمنس به طور همزمان دارا می باشد.

سری KTP نیز دارای کلید فیزیکی همراه با تاچ می باشد.

سری MTP زیمنس که مخفف عبارت (Multi-Touch Panel) می باشد به معنی پنل لمسی چندگانه می باشد قابلیت لمس چندین نقطه از پنل نمایشگر به منظور انجام عملیات های مختلف را دارد.

سری INOX, INOX PCT

این سری پنل های نمایش لمسی با بدنه جلویی فولاد ضد زنگ می باشد که برای کنترل اپراتوری و نظارت در صنایع غذایی، داروسازی، مواد شیمیایی و بهداشتی طراحی شده است. این HMI مبتنی بر استاندارد “ماشین آلات پردازش مواد غذایی – الزامات ایمنی و بهداشت” می باشد.

نسخه PCT این سری دارای یک نمای شیشه ای و سنسور لمسی خازنی تصویری است.

سری OUTDOOR

این سری HMI به طور خاص برای فعالیت در شرایط سخت محیطی طراحی شده است. این پنل های فضای باز قابلیت خواندن در نور روز را بسیار تسهیل کرده.

سری SIPLUS

این سری کار با پنل را با ویژگی های مختلفی نظیر مقاومت در برابر گازهای شیمیایی و… و غبار نمکی، محافظت در برابر میعان ها، قابلیت فعالیت در محدوده دمایی گسترده تر و ارتفاع مختلف را تسهیل می کند.
