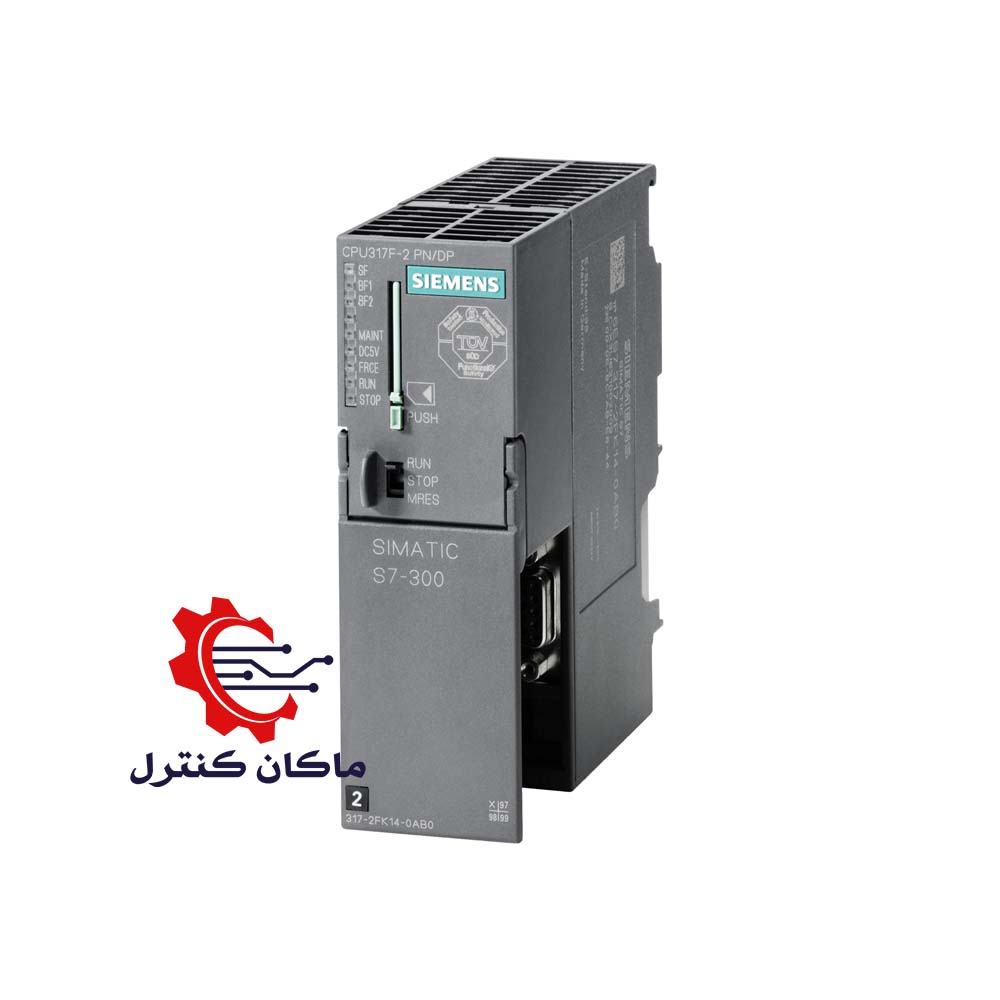

PLC زیمنس CPU 317F-2 PN/DP از سری SIMATIC S7-300 می باشد.

مشخصات فنی PLC زیمنس CPU 317F-2 PN/DP

• کد فنی: 6ES7317-2FK14-0AB0
• اینترفیس 1: پورت RS485 (MPI or Profibus DP Master/Slave) ایزوله (سرعت 12Mbit/s)
• اینترفیس 2: پورت RJ45 (PROFINET/Ethernet) دو سوئیچه ایزوله (سرعت 10/100Mbit/s)
• پشتیبانی از PROFIsafe
• حافظه کاری: 1.5MB
• تغذیه 24V DC
• پشتیبانی از ارتباط PG/OP
• نوع CPU: سری Fail Safe
• S7 Counter: 512 / S7 Time: 512
• پشتیبانی از Hardware clock (real-time) و سنکرون سازی
• سرعت پردازش: 0.025µs (bit) / 0.03µs (word) / 0.04µs (fixed point) / 0.16µs (floating point)

*سری SPLUS این محصول با کد 6AG1317-2FK14-2AB0 می باشد.

*در سری S7-300 نیاز به استفاده از کارت حافظه مخصوص SIMATIC و ریل مینیاتوری مخصوص می باشد.

PLC زیمنس S7-300

پی ال سی زیمنس S7-300 یکی از محبوب ترین و پرفروش ترین تولیدات کمپانی SIEMENS بوده که برای پروژه های سطح متوسط طراحی شده است. تولیدات SIMATIC S7-300 در 5 سری با قابلیت های مختلف روانه بازار گردیده است که در ادامه آن ها را ذکر می کنیم.

ذکر این نکته الزامی می باشد که PLC زیمنس سری S7-300 تا سال 2023 تولید شده است و پس از آن به مدت 10 سال تحت عنوان قطعات یدکی تولید می شود. زیمنس سری SIMATIC S7-1500 را به عنوان جایگزین این سری به بازار عرضه کرده است.

سری های S7-300 زیمنس

• سری Standard: این سری یک PLC ماژولار معمولی بوده که فاقد ورودی/خروجی دیجیتال و آنالوگ می باشد. با استفاده از کارت های توسعه مختلف می توان این قابلیت را به این سری اضافه کرد.
• سری Compact: این سری علاوه بر کارت های توسعه ای که می توان به آن اضافه کرد دارای تعدادی ورودی/خروجی بر روی خود CPU می باشد.
• سری Technology: این سری با قابلیت های پیش رفته برای کاربردهای خاص می باشد.
• سری Fail Safe: این سری مقاوم در برابر خطا بوده و در مواقعی که ما نیاز به حداکثر امنیت کنترل فرآیند داریم در کاربردهای حساس مورد استفاده قرار می گیرد. این سری در شرایط وجود خطا همچنان کارایی خود را به گونه ای که پاسخ به سایر تجهیزات، محیط و افراد حداقل آسیب ممکن را برساند حفظ می کند.
• سری SIPLUS: این سری برای کار در شرایط سخت فیزیکی و محیطی مقاوم سازی شده اند. بردهای الکترونیکی سخت افزار در این مدل پوشش دار شده اند و توانایی کار در محیط هایی کی دما از محدوده استاندارد تجاور می کند را دارند.

نحوه خوانش نام پی ال سی SIMATIC S7-300

نام گذاری سری S7-300 زیمنس به صورت CPU XXX Y-Z می باشد.

• XXX مدل CPU می باشد.

هرچه این عدد بزرگ تر باشد پی ال سی از قابلیت های بیشتری نظیر مقدار حافظه، تعداد ورودی خروجی و… برخوردار می باشد.

• Y سری CPU می باشد.

خالی: این سری به عنوان سری Standard شناخته می شود.

C: مخفف کلمه Compact و نشان دهنده این سری PLC می باشد.

T: مخفف کلمه Technology و نشان دهنده این سری PLC می باشد.

F: مخفف عبارت Fail Safe و نشان دهنده این سری PLC می باشد.

IFM: مخفف عبارت Integrated Function Module و به معنای ماژول عملکرد یکپارچه می باشد که مانند سری C هست اما دارای ماژول داخلی با شمارنده های سرعت بالا می باشد.

• Z تعریف پورت های CPU می باشد.

خالی: در این مورد CPU فقط یک پورت MPI دارد.

2DP: در این مورد CPU یک پورت MPI و یک پورت Profibus DP با درگاه فیزیکی RS485 دارد.

2PN/DP: در این مورد CPU یک پورت MPI & Profibus DP با درگاه فیزیکی RS485 و یک پورت PROFINET (اترنت) با سوئیچ دوگانه با درگاه فیزیکی RJ45 دارد.

3PN/DP: در این مورد CPU یک پورت MPI & Profibus DP و یک پورت Profibus با درگاه فیزیکی RS485 و یک پورت PROFINET (اترنت) با سوئیچ دوگانه با درگاه فیزیکی RJ45 دارد.

2PTP: در این مورد CPU دارای یک پورت MPI با درگاه فیزیکی RS485 و یک پورت (Point to Point) به منظور ارتباط با چاپگرها و خواننده های بارکد می باشد.
