مقدمه‌ای بر کلید مینیاتوری و نقش حیاتی آن در تأسیسات الکتریکی

کلید مینیاتوری چیست و چرا در هر تأسیسات الکتریکی به آن نیاز داریم؟

در دنیای امروز، برق به عنوان یکی از ارکان اصلی زندگی مدرن و صنعت شناخته می‌شود. اما همین انرژی حیاتی می‌تواند در صورت عدم کنترل صحیح، خطرات جبران‌ناپذیری مانند آتش‌سوزی، آسیب به تجهیزات و مرگ افراد را به همراه داشته باشد. در اینجاست که نقش تجهیزات حفاظتی پررنگ می‌شود. یکی از مهم‌ترین و پرکاربردترین این تجهیزات، کلید مینیاتوری یا MCB است.

کلید مینیاتوری که گاهی با نام فیوز مینیاتوری یا کلید اتوماتیک مینیاتوری نیز شناخته می‌شود، یک وسیله حفاظتی الکترومکانیکی است که وظیفه اصلی آن محافظت از مدارهای الکتریکی در برابر دو عارضه خطرناک یعنی اضافه بار و اتصال کوتاه می‌باشد. این قطعه کوچک اما حیاتی، در تابلوهای برق منازل، ادارات، کارخانجات و تقریباً هر جایی که برق جریان دارد، یافت می‌شود.

تاریخچه مختصری از ظهور کلیدهای مینیاتوری

برای درک بهتر اهمیت کلید مینیاتوری، بد نیست نگاهی به گذشته بیندازیم. در سال‌های دور، حفاظت از مدارها عمدتاً توسط فیذهای ذوب‌شونده یا همان فیوزهای قدیمی انجام می‌شد. این فیوزها پس از هر بار قطع شدن، باید تعویض می‌شدند که کاری زمان‌بر و پرهزینه بود. با پیشرفت تکنولوژی و نیاز به راه‌حلی کارآمدتر، کلید مینیاتوری در دهه ۱۹۵۰ میلادی معرفی شد. این کلیدها نه تنها قابلیت استفاده مجدد داشتند، بلکه سرعت عملکرد بسیار بالاتری در برابر خطاها از خود نشان می‌دادند. امروزه با پیشرفت‌های صورت‌گرفته در صنعت برق صنعتی و اتوماسیون صنعتی، این تجهیزات به بخش جدایی‌ناپذیر سیستم‌های توزیع برق تبدیل شده‌اند.

تفاوت کلید مینیاتوری با سایر تجهیزات حفاظتی

شاید این سوال برای شما پیش بیاید که تفاوت کلید مینیاتوری با تجهیزاتی مانند فیوز یا کلید کامپکت (MCCB) چیست؟ در یک نگاه کلی می‌توان گفت که فیوزها تجهیزات یک‌بار مصرف هستند، در حالی که MCBها قابل استفاده مجدد می‌باشند. از سوی دیگر، کلیدهای کامپکت برای جریان‌های بالاتر (معمولاً بیش از ۱۰۰ آمپر) طراحی می‌شوند، در حالی که کلیدهای مینیاتوری عمدتاً برای جریان‌های تا ۱۰۰ یا ۱۲۵ آمپر در مدارهای نهایی استفاده می‌گردند.

اهمیت انتخاب کلید مینیاتوری استاندارد و باکیفیت

انتخاب یک کلید مینیاتوری مناسب صرفاً به معنای تطابق جریان نامی با مصرف مدار نیست. عواملی مانند نوع منحنی حفاظتی، برند معتبر، ظرفیت قطع مناسب و رعایت استانداردهای بین‌المللی مانند IEC 60898 و IEC 60947 نقش تعیین‌کننده‌ای در ایمنی و پایداری تأسیسات دارند. استفاده از محصولات بی‌کیفیت و غیراستاندارد می‌تواند منجر به عملکرد نادرست در لحظه حساس شده و خسارات مالی و جانی جبران‌ناپذیری به بار آورد.

مجموعه تخصصی ماکان کنترل با سال‌ها تجربه در زمینه تامین تجهیزات اتوماسیون صنعتی، برق صنعتی و ابزار دقیق، همواره بر ارائه محصولات اورجینال و باکیفیت از برندهای معتبر جهان تاکید دارد. شما می‌توانید برای آشنایی بیشتر با ما و سابقه درخشان‌مان، به صفحه درباره ما مراجعه کنید.

هدف از نگارش این مقاله

در این مقاله جامع، قصد داریم شما را با دنیای کلیدهای مینیاتوری آشنا کنیم. از ساختار داخلی و نحوه عملکرد گرفته تا انواع منحنی‌های حفاظتی، استانداردها، نکات محاسباتی و انتخاب صحیح، و همچنین روش‌های نصب و عیب‌یابی. هدف ما این است که پس از مطالعه این مطلب، شما بتوانید با دیدی باز و اطلاعاتی کامل، مناسب‌ترین کلید مینیاتوری را برای نیاز خود انتخاب و استفاده کنید. همچنین شما را دعوت می‌کنیم تا برای مطالعه مباحث فنی دیگر در حوزه صنعت برق، از بخش مقالات سایت ما دیدن فرمایید.

ساختار داخلی و عملکرد فنی کلید مینیاتوری

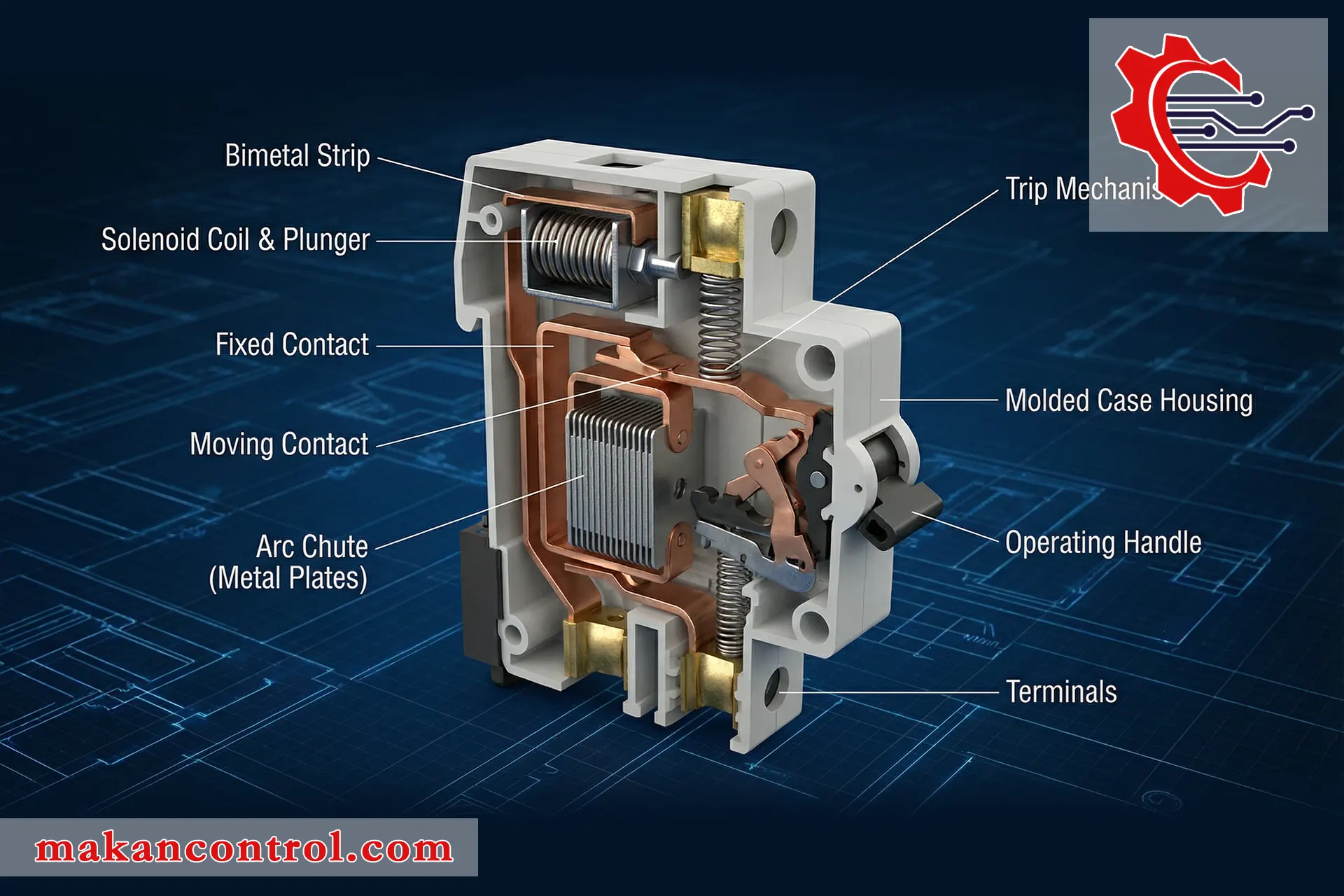

آناتومی یک محافظ قدرتمند: آشنایی با اجزای داخلی کلید مینیاتوری

برای درک عمیق‌تر نحوه عملکرد کلید مینیاتوری، لازم است ابتدا با اجزای تشکیل‌دهنده آن آشنا شویم. هر MCB از چندین بخش کلیدی تشکیل شده که هر کدام وظیفه خاصی را بر عهده دارند. این اجزا در یک محفظه عایق از جنس مواد پلیمری مقاوم در برابر حرارت و قوس الکتریکی قرار گرفته‌اند.

اصلی‌ترین بخش‌های داخلی یک کلید مینیاتوری عبارتند از:

1. کنتاکت‌ها (Contacts): این بخش شامل یک کنتاکت ثابت و یک کنتاکت متحرک است که از جنس آلیاژهای نقره یا مس با روکش نقره ساخته می‌شوند. در حالت عادی، این دو کنتاکت در تماس با یکدیگر بوده و جریان برق از آنها عبور می‌کند. هنگام بروز خطا، کنتاکت متحرک از کنتاکت ثابت جدا شده و مدار قطع می‌شود.

2. محفظه قوس (Arc Chamber یا Arc Chute): یکی از چالش‌های اصلی در قطع جریان الکتریکی، ایجاد قوس الکتریکی بین کنتاکت‌هاست. محفظه قوس با صفحات فلزی موازی (سپراتور) طراحی شده تا قوس ایجاد شده را به بخش‌های کوچک‌تر تقسیم کرده، آن را خنک کند و در نهایت خاموش نماید. این فرآیند در کسری از ثانیه اتفاق می‌افتد.

3. بی‌متال (Bimetal Strip): این نوار از دو لایه فلز با ضریب انبساط حرارتی متفاوت ساخته شده است. با عبور جریان اضافه بار (جریانی بیش از جریان نامی اما نه به شدت اتصال کوتاه)، بی‌متال گرم شده و به سمت فلز با انبساط کمتر خم می‌شود. این خمیدگی باعث آزاد شدن مکانیزم قطع و در نتیجه باز شدن کنتاکت‌ها می‌گردد.

4. الکترومگنت یا هسته آهنی (Solenoid یا Trip Coil): این بخش یک سیم‌پیچ است که در مسیر جریان قرار دارد. در هنگام اتصال کوتاه که جریان به شدت افزایش می‌یابد، میدان مغناطیسی قوی ایجاد شده و هسته داخلی را به حرکت درمی‌آورد. این حرکت مستقیماً به مکانیزم قطع ضربه زده و باعث باز شدن سریع کنتاکت‌ها می‌شود.

5. مکانیزم قطع و وصل (Trip Mechanism): این مجموعه فنری و اهرم‌ها، وظیفه ذخیره انرژی برای باز و بسته کردن کنتاکت‌ها را بر عهده دارد. این مکانیزم به گونه‌ای طراحی شده که چه با دست (به صورت دستی) و چه توسط محرک‌های حرارتی یا مغناطیسی (به صورت خودکار) عمل کند.

راز عملکرد دوگانه: چگونه کلید مینیاتوری اضافه بار و اتصال کوتاه را تشخیص می‌دهد؟

نبوغ طراحی کلید مینیاتوری در تشخیص هوشمندانه دو نوع خطای کاملاً متفاوت با یک سازوکار واحد نهفته است. این دو عملکرد کاملاً مجزا از یکدیگر هستند:

عملکرد در شرایط اضافه بار (اضافه جریان خفیف تا متوسط)

فرض کنید در مداری با جریان نامی ۱۰ آمپر، به دلیل روشن شدن همزمان چند وسیله پر مصرف، جریان به ۱۵ آمپر افزایش یابد. این شرایط اضافه بار نامیده می‌شود. در این حالت، جریان افزایش یافته از بی‌متال عبور کرده و به تدریج آن را گرم می‌کند. گرم شدن بی‌متال باعث خمیدگی تدریجی آن می‌شود. هرچه جریان بیشتر باشد، سرعت خمیدگی نیز بالاتر می‌رود (رابطه معکوس زمان-جریان). وقتی خمیدگی به حد معینی رسید، اهرم مکانیزم قطع را آزاد کرده و کنتاکت‌ها از هم جدا می‌شوند. به این نوع عملکرد، عملکرد حرارتی یا قطع وابسته به زمان گفته می‌شود.

عملکرد در شرایط اتصال کوتاه (جریان اتصال کوتاه بسیار بالا)

در صورت اتصال کوتاه، جریان به شدت و به طور ناگهانی افزایش می‌یابد (گاهی تا چندین هزار آمپر). در این وضعیت، بی‌متال فرصت کافی برای واکنش ندارد. در عوض، جریان عظیم عبوری از سیم‌پیچ الکترومگنت، یک میدان مغناطیسی قوی ایجاد می‌کند. این میدان، هسته آهنی را با سرعت بسیار بالا به سمت خود می‌کشد. ضربه هسته آهنی مستقیماً به مکانیزم قطع وارد شده و باعث باز شدن آنی کنتاکت‌ها می‌گردد. این عملکرد که در کسری از ثانیه (چند میلی‌ثانیه) رخ می‌دهد، عملکرد مغناطیسی یا قطع آنی نام دارد.

اهمیت کیفیت مواد اولیه در عملکرد مطمئن کلید مینیاتوری

همانطور که مشاهده می‌کنید، عملکرد صحیح و به موقع یک کلید مینیاتوری به شدت به کیفیت مواد اولیه به کار رفته در ساخت آن وابسته است. استفاده از آلیاژ نامرغوب در بی‌متال می‌تواند باعث عدم تشخیص صحیح اضافه بار و در نتیجه گرم شدن بیش از حد سیم‌ها و آتش‌سوزی شود.

کیفیت پایین آلیاژ کنتاکت‌ها نیز ممکن است به چسبیدن آنها به یکدیگر و عدم قطع مدار در زمان لازم منجر گردد. به همین دلیل است که در مجموعه تخصصی ماکان کنترل، ما بر ارائه محصولات باکیفیت و استاندارد از برندهای معتبر جهانی تاکید داریم. برای مشاهده انواع کلیدهای مینیاتوری اورجینال موجود در انبار خود، می‌توانید به بخش فروشگاه سایت ما مراجعه کرده و از اصالت کالا اطمینان حاصل کنید.

تیم فنی ماکان کنترل با دانش به‌روز خود در زمینه تجهیزات برق صنعتی، همواره آماده پاسخگویی به سوالات تخصصی شما در این زمینه است.

انواع کلید مینیاتوری بر اساس منحنی حفاظتی (B, C, D, K, Z)

منحنی حفاظتی چیست و چرا مهمترین پارامتر در انتخاب کلید مینیاتوری است؟

هنگام انتخاب یک کلید مینیاتوری، تنها توجه به جریان نامی کافی نیست. یکی از حیاتی‌ترین پارامترهایی که باید در نظر گرفته شود، منحنی حفاظتی یا تریپ کرو (Trip Curve) است. این منحنی نشان‌دهنده رابطه بین شدت جریان عبوری و زمان قطع MCB می‌باشد. به زبان ساده، منحنی حفاظتی تعیین می‌کند که کلید در چه محدوده جریانی و با چه سرعتی باید عمل کند.

دلیل تنوع منحنی‌ها، تفاوت در ماهیت مصرف‌کننده‌های الکتریکی است. برخی تجهیزات مانند لامپ‌های رشته‌ای در لحظه راه‌اندازی جریان بسیار کمی دارند، در حالی که موتورهای الکتریکی و ترانسفورماتورها در لحظه استارت، جریانی چند برابر جریان نامی خود می‌کشند (جریان هجومی). اگر از یک کلید مینیاتوری با منحنی نامناسب برای موتور استفاده کنیم، کلید با هر بار استارت زدن به اشتباه مدار را قطع می‌کند. بنابراین شناخت انواع منحنی‌ها برای فعالان حوزه اتوماسیون صنعتی و برق صنعتی یک ضرورت انکارناپذیر است.

منحنی B: محافظ مدارهای مقاومتی و روشنایی

کلید مینیاتوری با منحنی B دارای محدوده عملکرد مغناطیسی بین ۳ تا ۵ برابر جریان نامی است. یعنی اگر جریان عبوری به ۳ تا ۵ برابر جریان نامی برسد، الکترومگنت فعال شده و قطع آنی انجام می‌شود.

این ویژگی باعث می‌شود کلیدهای منحنی B برای مصارفی که جریان هجومی پایینی دارند، ایده‌آل باشند. مهمترین کاربردهای این منحنی عبارتند از:

• مدارهای روشنایی (لامپ‌های LED، فلورسنت و رشته‌ای)

• مدارهای پریز در منازل مسکونی و اداری

• تجهیزات با بار کاملاً مقاومتی مانند بخاری‌های برقی و آبگرمکن‌ها

در این نوع مدارها، احتمال ایجاد جریان‌های هجومی بالا بسیار کم است و کلید می‌تواند بدون ایجاد قطعی‌های اشتباه، حفاظت مطمئنی را ارائه دهد.

منحنی C: پرکاربردترین منحنی برای مصارف عمومی و صنعتی سبک

رایج‌ترین نوع کلید مینیاتوری که در بازار و تابلوهای برق مشاهده می‌کنید، معمولاً از نوع منحنی C است. محدوده عملکرد مغناطیسی این کلیدها بین ۵ تا ۱۰ برابر جریان نامی تعریف می‌شود.

این گستره وسیع‌تر باعث شده تا منحنی C بتواند طیف گسترده‌ای از مصرف‌کننده‌ها را پوشش دهد. کاربردهای اصلی آن عبارتند از:

• مدارهای ترکیبی روشنایی و پریز در مجتمع‌های تجاری و مسکونی

• تجهیزات اداری مانند کامپیوترها، پرینترها و دستگاه‌های کپی

• موتورهای الکتریکی کوچک با جریان هجومی متوسط (مانند کولرهای آبی، فن‌های کوچک)

• پمپ‌های خانگی و نیمه‌صنعتی

• ترانسفورماتورهای کوچک

تیم فنی مجموعه ماکان کنترل با دانش عمیق خود در زمینه اتوماسیون صنعتی، همواره به مشتریان توصیه می‌کند که برای مصارف عمومی و صنعتی سبک، از کلیدهای منحنی C با برندهای معتبر استفاده نمایند.

منحنی D: راهکار حفاظتی برای بارهای با جریان هجومی بالا

در برخی تجهیزات صنعتی، جریان راه‌اندازی می‌تواند تا ۱۰ تا ۲۰ برابر جریان نامی نیز برسد. برای این موارد، کلید مینیاتوری با منحنی D طراحی شده است که محدوده عملکرد مغناطیسی آن بین ۱۰ تا ۲۰ برابر جریان نامی می‌باشد.

این منحنی به کلید اجازه می‌دهد تا بدون واکنش نشان دادن به جریان‌های هجومی بالا (که معمولاً کوتاه‌مدت هستند)، تنها در برابر اتصال کوتاه واقعی و اضافه بارهای شدید عمل کند. کاربردهای منحنی D عبارتند از:

• موتورهای الکتریکی با توان بالا (مخصوصاً در راه‌اندازی مستقیم)

• ترانسفورماتورهای قدرت

• تجهیزات جوشکاری

• بالابرها و آسانسورها

• دستگاه‌های صنعتی سنگین با اینرسی حرکتی بالا

منحنی K: محافظ ویژه برای بارهای سلفی و تجهیزات الکترونیک قدرت

منحنی K یک منحنی تخصصی‌تر است که محدوده عملکرد آن معمولاً بین ۸ تا ۱۲ برابر جریان نامی (برای بخش مغناطیسی) تعریف می‌شود. ویژگی خاص این منحنی، حساسیت بالای بخش حرارتی (بی‌متال) است که برای حفاظت از بارهای سلفی و تجهیزات الکترونیک قدرت بسیار مناسب می‌باشد.

از مهمترین کاربردهای کلید مینیاتوری با منحنی K می‌توان به موارد زیر اشاره کرد:

• حفاظت از مدارهای درایو و سافت استارتر

• محافظت از یکسوکننده‌ها و اینورترها

• مدارهای قدرت با ماهیت سلفی قوی

• تجهیزات مخابراتی و منابع تغذیه سوئیچینگ

منحنی Z: محافظت از مدارهای الکترونیکی حساس

حساس‌ترین نوع کلید مینیاتوری، منحنی Z است که محدوده عملکرد مغناطیسی آن بین ۲ تا ۳ برابر جریان نامی قرار دارد. این کلیدها برای حفاظت از تجهیزات الکترونیکی بسیار حساس طراحی شده‌اند که حتی افزایش جریان اندک نیز می‌تواند به آنها آسیب برساند.

کاربردهای منحنی Z بسیار تخصصی است و شامل موارد زیر می‌شود:

• مدارهای الکترونیکی دقیق

• تجهیزات پزشکی حساس

• آزمایشگاه‌های تخصصی

• سیستم‌های اندازه‌گیری دقیق

جدول مقایسه جامع منحنی‌های حفاظتی کلید مینیاتوری

برای سهولت در انتخاب، جدول زیر خلاصه‌ای از مشخصات و کاربردهای هر منحنی را نشان می‌دهد:

چگونه منحنی مناسب را برای پروژه خود انتخاب کنیم؟

انتخاب منحنی صحیح نیازمند تحلیل دقیق نوع مصرف‌کننده‌ها و شرایط راه‌اندازی آنهاست. در اینجا چند راهنمایی کلی ارائه می‌شود:

۱. برای مدارهای روشنایی و پریز منازل: منحنی B بهترین انتخاب است، اگرچه منحنی C نیز قابل قبول می‌باشد.

۲. برای تابلوهای برق عمومی و صنعتی سبک: منحنی C گزینه استاندارد و مطمئنی است.

۳. برای موتورهای الکتریکی: اگر موتور کوچک است، منحنی C کافی است. برای موتورهای بزرگ و راه‌اندازی مستقیم، حتماً از منحنی D استفاده کنید.

۴. برای تجهیزات دارای درایو: منحنی K که مخصوص این تجهیزات طراحی شده، بهترین گزینه است.

۵. برای تجهیزات الکترونیکی حساس: منحنی Z را برگزینید.

مجموعه ماکان کنترل با ارائه مشاوره تخصصی در زمینه انتخاب تجهیزات برق صنعتی، آماده کمک به شما در این انتخاب مهم است. شما می‌توانید برای دریافت راهنمایی بیشتر، با کارشناسان ما در بخش تماس با ما ارتباط برقرار کنید.

اشتباهات رایج در انتخاب منحنی حفاظتی

تجربه نشان داده که بسیاری از خطاهای سیستم‌های توزیع برق، ناشی از انتخاب اشتباه منحنی کلید مینیاتوری است. رایج‌ترین این اشتباهات عبارتند از:

• استفاده از منحنی C برای موتورهای بزرگ که منجر به قطع مکرر هنگام راه‌اندازی می‌شود

• استفاده از منحنی D برای مدارهای روشنایی که باعث کاهش سطح حفاظت می‌گردد

• نادیده گرفتن منحنی K برای مدارهای دارای درایو و استفاده از منحنی C به جای آن

در بخش مقالات فنی سایت ما، می‌توانید مطالب بیشتری در این زمینه مطالعه کنید و دانش خود را در حوزه اتوماسیون صنعتی ارتقا دهید.

مشخصات فنی کلیدی و استانداردهای بین‌المللی کلید مینیاتوری

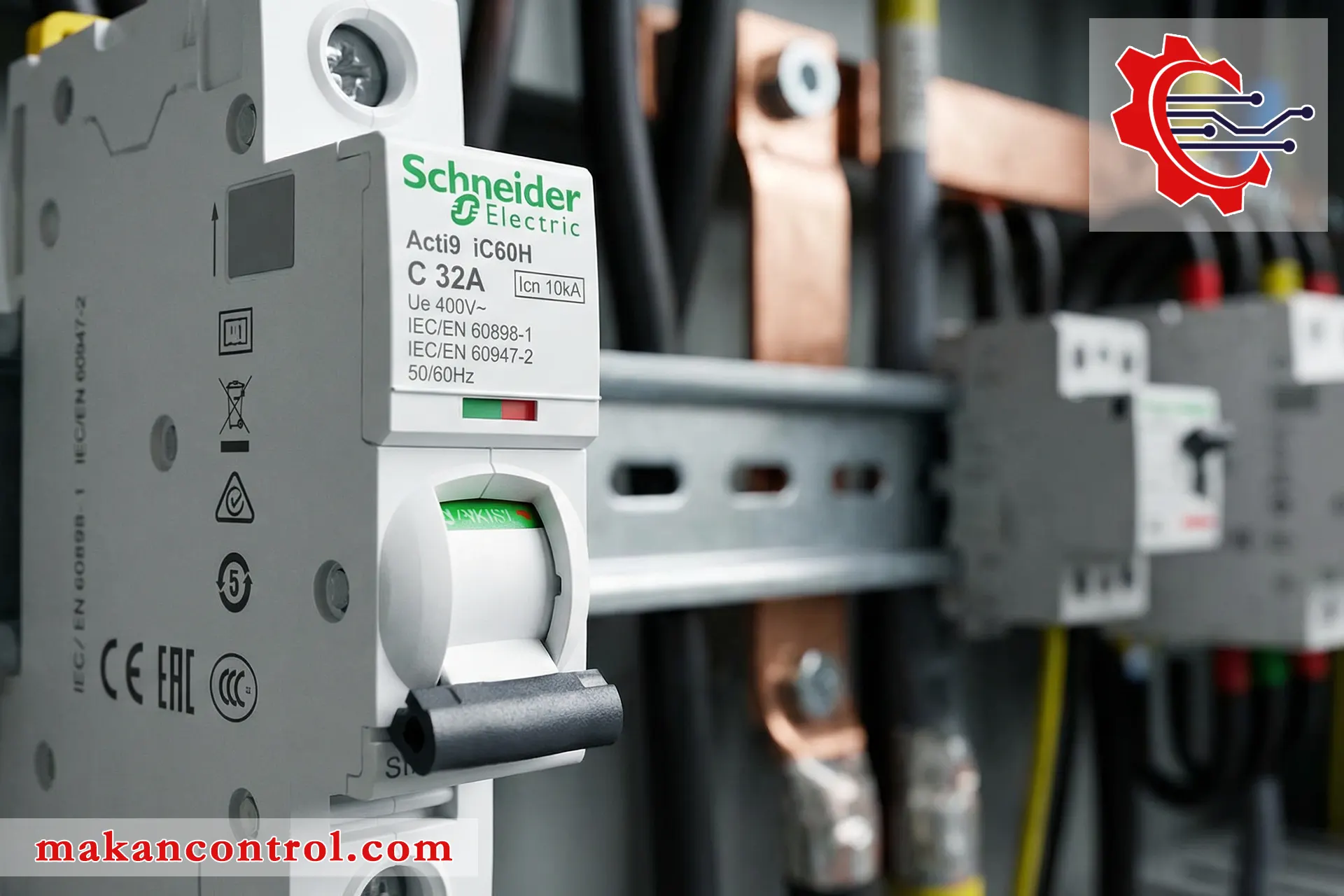

چرا خواندن پلاک روی کلید مینیاتوری حیاتی است؟

هنگام انتخاب یک کلید مینیاتوری، اولین قدم مشاهده دقیق مشخصات درج شده روی بدنه آن است. این مشخصات مانند یک شناسنامه کامل، اطلاعات ارزشمندی درباره توانایی‌ها و محدودیت‌های MCB در اختیار شما قرار می‌دهند. نادیده گرفتن هر یک از این پارامترها می‌تواند منجر به انتخابی اشتباه و در نتیجه عملکرد نادرست در شرایط بحرانی شود. در این بخش، تمامی این مشخصات فنی را موشکافی کرده و با استانداردهای معتبر جهانی حاکم بر آنها آشنا خواهیم شد.

جریان نامی (In): قلب مشخصات کلید مینیاتوری

جریان نامی که با علامت In نشان داده می‌شود، مهمترین پارامتر در انتخاب کلید مینیاتوری است. این مقدار بیانگر حداکثر جریانی است که کلید می‌تواند به طور مداوم و بدون قطع شدن از آن عبور دهد. مقادیر استاندارد جریان نامی شامل ۱، ۲، ۴، ۶، ۱۰، ۱۳، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ و ۱۲۵ آمپر می‌باشند.

نکته بسیار مهم این است که جریان نامی کلید مینیاتوری باید متناسب با سطح مقطع هادی سیم و کابل مورد استفاده انتخاب شود. اگر از کلیدی با جریان نامی بالاتر از ظرفیت جریان‌دهی سیم استفاده کنیم، در هنگام اضافه بار، سیم ممکن است ذوب شود در حالی که کلید هنوز عمل نکرده است. این یکی از دلایل اصلی آتش‌سوزی‌های برقی است.

ولتاژ نامی (Ue): محدوده مجاز عملکرد

ولتاژ نامی یا Ue نشان‌دهنده حداکثر ولتاژی است که کلید مینیاتوری می‌تواند در آن ولتاژ به طور ایمن کار کند. این پارامتر معمولاً برای کلیدهای تک‌فاز، ۲۳۰ یا ۲۴۰ ولت و برای کلیدهای سه‌فاز، ۴۰۰ یا ۴۱۵ ولت است. برخی کلیدها قابلیت کار در هر دو ولتاژ AC و DC را دارند که این موضوع نیز روی بدنه درج می‌شود.

استفاده از کلید مینیاتوری در ولتاژی بالاتر از ولتاژ نامی، می‌تواند منجر به شکست عایقی و اتصال کوتاه داخلی شود. بنابراین همیشه باید از تطابق ولتاژ نامی کلید با ولتاژ شبکه اطمینان حاصل کرد.

ظرفیت قطع (Icn): قدرت مهار اتصال کوتاه

یکی از حیاتی‌ترین مشخصات فنی، ظرفیت قطع یا Icn است. این پارامتر بیانگر حداکثر جریان اتصال کوتاهی است که کلید مینیاتوری می‌تواند آن را بدون آسیب دیدن قطع کند. ظرفیت قطع معمولاً بر حسب کیلوآمپر (kA) بیان می‌شود و مقادیر رایج آن شامل ۴.۵، ۶، ۱۰، ۱۵ و ۲۵ کیلوآمپر است.

در محل‌هایی که به ترانسفورماتورهای قدرتمند نزدیک هستند، سطح جریان اتصال کوتاه بسیار بالاست و باید از کلیدهایی با ظرفیت قطع بالا استفاده شود. استفاده از کلید با ظرفیت قطع پایین در این نقاط، می‌تواند باعث انفجار و آتش‌سوزی هنگام بروز اتصال کوتاه گردد.

تعداد پل‌ها (Number of Poles): تطبیق با نوع شبکه

کلید مینیاتوری در انواع مختلفی از نظر تعداد پل‌ها تولید می‌شود:

• تک‌پل (1P): برای حفاظت یک فاز در مدارهای تک‌فاز

• دوپل (2P): برای حفاظت همزمان فاز و نول در مدارهای تک‌فاز

• سه‌پل (3P): برای حفاظت سه فاز در مدارهای سه‌فاز بدون نول

• چهارپل (4P): برای حفاظت سه فاز و نول در مدارهای سه‌فاز با نول

انتخاب نوع پل به نوع شبکه و استاندارد محلی بستگی دارد. در سیستم‌های TN-S، استفاده از کلیدهای دوپل یا چهارپل که نول را نیز قطع می‌کنند، برای افزایش ایمنی توصیه می‌شود.

ولتاژ ضربه‌ای نامی (Uimp): مقاومت در برابر اضافه ولتاژهای لحظه‌ای

این پارامتر نشان‌دهنده حداکثر ولتاژ لحظه‌ای (ناشی از صاعقه یا کلیدزنی) است که عایق‌بندی کلید مینیاتوری می‌تواند تحمل کند. این مقدار معمولاً بین ۲.۵ تا ۶ کیلوولت است. هرچه این عدد بالاتر باشد، کلید در برابر اضافه ولتاژهای گذرا مقاوم‌تر است.

استانداردهای بین‌المللی: معیار سنجش کیفیت و ایمنی

استانداردها تضمین می‌کنند که کلید مینیاتوری تحت شرایط مشخص، عملکرد قابل قبولی دارد. دو استاندارد مهم که برای کلیدهای مینیاتوری مورد استفاده قرار می‌گیرند، IEC 60898 و IEC 60947-2 هستند. درک تفاوت این دو استاندارد برای انتخاب صحیح بسیار حیاتی است.

استاندارد IEC 60898: استاندارد عمومی کلیدهای مینیاتوری

این استاندارد برای کلیدهای مینیاتوری مورد استفاده در تأسیسات الکتریکی ساختمان‌های مسکونی، اداری و تجاری سبک تدوین شده است. کلیدهای منطبق با این استاندارد برای کاربردهای عمومی با جریان اتصال کوتاه متوسط طراحی شده‌اند. منحنی‌های B، C و D عمدتاً بر اساس این استاندارد تعریف می‌شوند.

استاندارد IEC 60947-2: استاندارد کلیدهای صنعتی

این استاندارد برای کلیدهای مینیاتوری صنعتی و تجهیزات مشابه که در تابلوهای برق صنعتی و اتوماسیون صنعتی به کار می‌روند، تدوین شده است. کلیدهای منطبق با این استاندارد معمولاً دارای ظرفیت قطع بالاتر، دوام مکانیکی و الکتریکی بیشتر و قابلیت اتصال به تجهیزات جانبی مانند کنتاکت‌های کمکی هستند.

جدول مقایسه استانداردهای IEC 60898 و IEC 60947-2

برای درک بهتر تفاوت‌های این دو استاندارد مهم، جدول زیر تهیه شده است:

اهمیت استانداردها در انتخاب برند و تأمین‌کننده

وجود علامت استاندارد بر روی بدنه کلید مینیاتوری، اولین نشانه قابل اعتماد بودن آن محصول است. متأسفانه در بازار، محصولات تقلبی زیادی یافت می‌شوند که با وجود ظاهر مشابه، هیچ‌یک از الزامات استاندارد را برآورده نمی‌کنند. این محصولات در لحظه بحرانی ممکن است عمل نکرده و فاجعه بیافرینند.

مجموعه ماکان کنترل با سال‌ها تجربه در زمینه تأمین تجهیزات اتوماسیون صنعتی و برق صنعتی، همواره بر ارائه محصولات دارای استانداردهای معتبر بین‌المللی تأکید دارد. ما با انتخاب برندهای شناخته شده و اورجینال، خیال شما را از بابت کیفیت و ایمنی راحت می‌کنیم.

تأثیر استانداردها بر قیمت و دوام کلید مینیاتوری

طبیعتاً کلیدهایی که مطابق با استانداردهای سخت‌گیرانه‌تری مانند IEC 60947-2 تولید می‌شوند، قیمت بالاتری دارند. اما این هزینه اضافی در مقابل ایمنی و دوام بیشتر، کاملاً توجیه‌پذیر است. برای پروژه‌های صنعتی حساس، هرگز نباید از کلیدهای ارزان‌قیمت و غیراستاندارد استفاده کرد، زیرا هزینه یک ساعت توقف خط تولید یا خسارت ناشی از آتش‌سوزی، بسیار بیشتر از صرفه‌جویی اولیه خواهد بود.

در بخش فروشگاه سایت ما، تمامی محصولات با ذکر مشخصات فنی کامل و استانداردهای مربوطه عرضه می‌شوند تا شما بتوانید با آگاهی کامل، بهترین انتخاب را داشته باشید.

تطابق مشخصات فنی با نیاز پروژه

برای انتخاب صحیح، باید تمامی پارامترهای فنی را همزمان در نظر گرفت. برای مثال، یک کلید مینیاتوری با جریان نامی ۶۳ آمپر اما ظرفیت قطع ۴.۵ کیلوآمپر، برای محلی با سطح اتصال کوتاه بالا مناسب نیست. یا کلیدی با استاندارد IEC 60898 برای حفاظت از یک موتور صنعتی بزرگ با جریان هجومی بالا، انتخاب نادرستی است.

در پروژه‌های بزرگ، بهتر است محاسبات سطح اتصال کوتاه توسط متخصص انجام شود و بر اساس آن، کلید مینیاتوری با ظرفیت قطع مناسب انتخاب گردد. همچنین باید به هماهنگی با تجهیزات پایین‌دستی مانند سیم و کابل و بالادستی مانند کلیدهای کامپکت توجه کرد.

تأثیر دما بر عملکرد کلید مینیاتوری

دمای محیط تأثیر مستقیمی بر عملکرد بخش حرارتی (بی‌متال) کلید مینیاتوری دارد. در دماهای بالا، بی‌متال زودتر عمل کرده و ممکن است باعث قطعی‌های اشتباه شود. برعکس، در دماهای پایین، عملکرد بی‌متال با تأخیر همراه خواهد بود. بسیاری از سازندگان، جداول تصحیح جریان بر اساس دما را در کاتالوگ محصولات خود ارائه می‌دهند.

همچنین تجمع چند کلید مینیاتوری در کنار هم در یک تابلو، باعث افزایش دمای داخلی شده و بر عملکرد آنها تأثیر می‌گذارد. در تابلوهای متراکم، معمولاً باید از کلیدها با جریان نامی پایین‌تر استفاده کرد یا از روش‌های خنک‌کننده بهره برد.

در بخش مقالات فنی سایت، می‌توانید مطالب بیشتری درباره تأثیر دما بر تجهیزات برق صنعتی مطالعه کنید.

راهنمای گام‌به‌گام انتخاب و محاسبه کلید مینیاتوری مناسب

چرا انتخاب صحیح کلید مینیاتوری یک مهارت ضروری است؟

انتخاب نادرست کلید مینیاتوری می‌تواند عواقب جبران‌ناپذیری به همراه داشته باشد. از یک سو، انتخاب کلیدی با جریان نامی بالاتر از حد نیاز، باعث می‌شود مدار در شرایط اضافه بار محافظت نشده باقی بماند. از سوی دیگر، انتخاب کلیدی با جریان نامی پایین‌تر، موجب قطعی‌های مکرر و آزاردهنده می‌گردد. در این بخش، یک روش گام‌به‌گام و عملی برای محاسبه و انتخاب MCB مناسب ارائه خواهیم داد. این راهنما به شما کمک می‌کند تا با در نظر گرفتن تمامی پارامترهای مؤثر، بهترین تصمیم را برای پروژه خود بگیرید.

گام اول: محاسبه جریان مصرفی مدار

اولین و مهمترین گام در انتخاب کلید مینیاتوری، محاسبه دقیق جریان کل مصرف‌کننده‌های موجود در مدار است. برای این کار باید توان تمامی تجهیزات را جمع کرده و با استفاده از فرمول زیر، جریان را محاسبه کنیم:

برای مدار تک‌فاز:
I = P / (V × cosφ)

برای مدار سه‌فاز:
I = P / (√3 × V × cosφ)

در این فرمول‌ها:

• I: جریان بر حسب آمپر

• P: مجموع توان مصرف‌کننده‌ها بر حسب وات

• V: ولتاژ شبکه (۲۲۰ ولت برای تک‌فاز و ۳۸۰ ولت برای سه‌فاز)

• cosφ: ضریب توان (برای بارهای مقاومتی برابر ۱، برای بارهای موتوری معمولاً بین ۰.۷ تا ۰.۹)

برای مثال، فرض کنید در یک تابلو برق صنعتی، مجموع بارهای روشنایی با توان ۲۰۰۰ وات و ضریب توان ۱، و یک موتور ۳ اسب بخار (حدود ۲۲۳۷ وات) با ضریب توان ۰.۸ وجود دارد. محاسبه جریان برای این مدار سه‌فاز به صورت زیر خواهد بود:

جریان روشنایی: I₁ = ۲۰۰۰ / (۱.۷۳ × ۳۸۰ × ۱) ≈ ۳.۰۴ آمپر
جریان موتور: I₂ = ۲۲۳۷ / (۱.۷۳ × ۳۸۰ × ۰.۸) ≈ ۴.۲۵ آمپر
جریان کل: I_total = ۳.۰۴ + ۴.۲۵ = ۷.۲۹ آمپر

گام دوم: اعمال ضرایب همزمانی و آتی‌نگری

در عمل، همه مصرف‌کننده‌ها به طور همزمان کار نمی‌کنند. ضریب همزمانی این واقعیت را در محاسبات وارد می‌کند. همچنین توصیه می‌شود برای توسعه‌های آینده، حاشیه ایمنی ۲۰ تا ۲۵ درصدی به جریان محاسبه‌شده اضافه شود.

جریان نهایی = جریان کل × ضریب همزمانی × ضریب آتی‌نگری

مقادیر پیشنهادی برای ضریب همزمانی:

• مدارهای روشنایی مسکونی: ۰.۶ تا ۰.۸

• مدارهای پریز اداری: ۰.۴ تا ۰.۶

• تابلوهای صنعتی با موتور: ۰.۷ تا ۰.۹

• روشنایی معابر و فضاهای عمومی: ۱ (کلیه چراغ‌ها همزمان روشن می‌شوند)

برای مثال فوق، با فرض ضریب همزمانی ۰.۸ و ضریب آتی‌نگری ۱.۲۵:
جریان نهایی = ۷.۲۹ × ۰.۸ × ۱.۲۵ = ۷.۲۹ آمپر (تقریباً همان مقدار قبلی)

گام سوم: انتخاب جریان نامی استاندارد کلید مینیاتوری

پس از محاسبه جریان نهایی، نزدیک‌ترین جریان نامی استاندارد بالاتر را انتخاب می‌کنیم. مقادیر استاندارد عبارتند از: ۱، ۲، ۴، ۶، ۱۰، ۱۳، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ و ۱۲۵ آمپر.

در مثال ما، جریان ۷.۲۹ آمپر، نزدیک‌ترین جریان نامی استاندارد بالاتر یعنی ۱۰ آمپر است. بنابراین یک کلید مینیاتوری ۱۰ آمپر برای این مدار مناسب خواهد بود.

گام چهارم: انتخاب منحنی حفاظتی مناسب

انتخاب منحنی حفاظتی به نوع بار و جریان هجومی آن بستگی دارد. برای این منظور می‌توانید از راهنمای زیر استفاده کنید:

در مثال ما که ترکیبی از روشنایی و موتور کوچک داریم، منحنی C انتخاب مناسبی خواهد بود.

گام پنجم: تعیین ظرفیت قطع مورد نیاز

ظرفیت قطع کلید مینیاتوری باید از حداکثر جریان اتصال کوتاه ممکن در نقطه نصب بیشتر باشد. محاسبه دقیق جریان اتصال کوتاه نیاز به تخصص دارد و معمولاً توسط مهندس طراح انجام می‌شود. اما به طور کلی:

• در تأسیسات مسکونی و اداری معمولی: ظرفیت قطع ۴.۵ یا ۶ کیلوآمپر کافی است

• در تأسیسات صنعتی نزدیک به ترانسفورماتور: ظرفیت قطع ۱۰، ۱۵ یا ۲۵ کیلوآمپر مورد نیاز است

• در پست‌های برق و تأسیسات فشار قوی: ظرفیت قطع بالاتر (تا ۵۰ کیلوآمپر) لازم است

برای تابلوهای برق صنعتی معمولاً از کلیدهای با ظرفیت قطع ۱۰ کیلوآمپر یا بالاتر استفاده می‌شود.

گام ششم: انتخاب تعداد پل‌ها

تعداد پل‌های کلید مینیاتوری به نوع شبکه و استاندارد محلی بستگی دارد:

• در مدارهای تک‌فاز دو سیمه (فاز و نول): استفاده از کلید دوپل که همزمان فاز و نول را قطع می‌کند، ایمنی بالاتری دارد

• در مدارهای تک‌فاز با نول مستقیم: کلید تک‌پل کافی است

• در مدارهای سه‌فاز سه سیمه (بدون نول): کلید سه‌پل

• در مدارهای سه‌فاز چهار سیمه (با نول): کلید چهارپل

گام هفتم: بررسی تطابق با سطح مقطع سیم و کابل

یکی از مهمترین الزامات، تطابق جریان نامی کلید مینیاتوری با سطح مقطع هادی سیم و کابل است. جدول زیر راهنمای کلی برای انتخاب سطح مقطع بر اساس جریان نامی کلید ارائه می‌دهد:

توجه داشته باشید که این مقادیر برای شرایط عادی نصب (دمای ۳۰ درجه، تعداد سیم‌های محدود در لوله) معتبر است. در شرایط خاص، باید ضرایب تصحیح مربوطه اعمال شود.

گام هشتم: بررسی شرایط محیطی

شرایط محیطی مانند دما، رطوبت و ارتفاع از سطح دریا بر عملکرد کلید مینیاتوری تأثیر می‌گذارند. در دماهای بالا، باید از کلید با جریان نامی بالاتر استفاده کرد یا ضرایب کاهش جریان را اعمال نمود. جدول زیر ضرایب تصحیح جریان بر اساس دما را نشان می‌دهد:

اگر دمای محیط در محل نصب ۴۰ درجه باشد، یک کلید ۱۰ آمپر عملاً معادل ۹.۵ آمپر عمل می‌کند و باید این نکته را در انتخاب لحاظ کرد.

گام نهم: هماهنگی با تجهیزات بالادستی و پایین‌دستی

در یک سیستم توزیع برق، کلیدها باید به صورت سلسله‌مراتبی و با هماهنگی انتخاب شوند. به این معنا که در هنگام بروز خطا، نزدیک‌ترین کلید به محل خطا باید عمل کند، نه کلیدهای بالادستی. این اصل که گزینش‌پذیری نام دارد، با انتخاب مناسب جریان نامی و زمان قطع کلیدها در سطوح مختلف محقق می‌شود.

به عنوان مثال، در یک تابلو فرعی، از کلید مینیاتوری ۱۰ آمپر و در تابلو اصلی از کلید ۲۵ آمپر استفاده می‌شود تا در صورت اتصال کوتاه در مدار نهایی، تنها کلید ۱۰ آمپر قطع شود و سایر مدارها بدون برق نمانند.

مثال عملی کامل: انتخاب کلید مینیاتوری برای یک تابلو برق صنعتی

فرض کنید می‌خواهیم برای یک تابلو برق صنعتی که تغذیه‌کننده سه مصرف‌کننده زیر است، کلید مینیاتوری مناسب انتخاب کنیم:

۱. یک دستگاه جوش اینورتر با توان ۵ کیلووات، ضریب توان ۰.۹، جریان هجومی ۲ برابر
۲. یک موتور ۵ اسب بخار (حدود ۳.۷ کیلووات) با ضریب توان ۰.۸، جریان راه‌اندازی ۷ برابر
۳. یک سیستم روشنایی LED با توان ۱ کیلووات، ضریب توان ۰.۹۵

مرحله ۱: محاسبه جریان هر مصرف‌کننده (شبکه سه‌فاز ۳۸۰ ولت):

دستگاه جوش: I₁ = ۵۰۰۰ / (۱.۷۳ × ۳۸۰ × ۰.۹) ≈ ۸.۴۵ آمپر
موتور: I₂ = ۳۷۰۰ / (۱.۷۳ × ۳۸۰ × ۰.۸) ≈ ۷.۰۳ آمپر
روشنایی: I₃ = ۱۰۰۰ / (۱.۷۳ × ۳۸۰ × ۰.۹۵) ≈ ۱.۶۰ آمپر
جمع جریان‌ها: ۸.۴۵ + ۷.۰۳ + ۱.۶۰ = ۱۷.۰۸ آمپر

مرحله ۲: اعمال ضرایب:

ضریب همزمانی (با فرض کار همزمان دستگاه جوش و موتور): ۰.۹
ضریب آتی‌نگری: ۱.۲
جریان نهایی = ۱۷.۰۸ × ۰.۹ × ۱.۲ = ۱۸.۴۵ آمپر

مرحله ۳: انتخاب جریان نامی:

نزدیک‌ترین جریان نامی استاندارد بالاتر: ۲۰ آمپر

مرحله ۴: انتخاب منحنی:

با توجه به وجود موتور با جریان راه‌اندازی ۷ برابر (حدود ۴۹ آمپر)، منحنی C (عملکرد مغناطیسی بین ۵ تا ۱۰ برابر) می‌تواند این جریان را بدون قطع اشتباه تحمل کند. اگر جریان راه‌اندازی بیشتر بود، منحنی D انتخاب می‌شد.

مرحله ۵: ظرفیت قطع:

با فرض نصب در یک کارگاه صنعتی نزدیک به ترانسفورماتور ۵۰۰ کیلوولت آمپر، ظرفیت قطع ۱۰ کیلوآمپر انتخاب می‌شود.

مرحله ۶: تعداد پل‌ها:

برای شبکه سه‌فاز چهار سیمه با نول، کلید چهارپل انتخاب می‌کنیم.

مرحله ۷: تطابق با سیم‌کشی:

برای جریان ۲۰ آمپر، حداقل سطح مقطع هادی مسی ۲.۵ میلیمتر مربع کافی است.

نتیجه نهایی: یک کلید مینیاتوری چهارپل با جریان نامی ۲۰ آمپر، منحنی C، ظرفیت قطع ۱۰ کیلوآمپر، مطابق با استاندارد IEC 60898 یا IEC 60947-2.

نکات تکمیلی و خطاهای رایج در انتخاب

۱. هرگز جریان نامی کلید را بیش از ظرفیت سیم‌کشی انتخاب نکنید. این اشتباه رایج می‌تواند منجر به آتش‌سوزی شود.

۲. برای موتورها، علاوه بر کلید مینیاتوری، از تجهیزات حفاظتی تکمیلی مانند بی‌متال یا سافت استارتر استفاده کنید. کلید مینیاتوری به تنهایی برای حفاظت کامل موتور کافی نیست.

۳. در محیط‌های خورنده یا مرطوب، از کلیدهای با پوشش محافظ ویژه استفاده کنید. کلید مینیاتوری معمولی در این محیط‌ها دوام نخواهد آورد.

۴. به برند و اصالت کالا توجه کنید. محصولات تقلبی ممکن است مشخصات درج شده را نداشته باشند. مجموعه ماکان کنترل با ارائه محصولات اورجینال، این اطمینان را به شما می‌دهد. برای مشاهده محصولات می‌توانید به بخش فروشگاه مراجعه کنید.

۵. در پروژه‌های حتماً از مهندس متخصص کمک بگیرید. محاسبات سطح اتصال کوتاه و هماهنگی حفاظتی نیاز به تخصص دارد.

نکات نصب، نگهداری و عیب‌یابی کلید مینیاتوری

نصب صحیح، ضامن عملکرد مطمئن کلید مینیاتوری

انتخاب درست کلید مینیاتوری تنها نیمی از مسیر است. برای اطمینان از عملکرد صحیح و طول عمر مفید این تجهیز حیاتی، باید نکات فنی نصب و نگهداری را به دقت رعایت کرد. نصب نادرست می‌تواند باعث گرم شدن بیش از حد، عملکرد اشتباه در لحظه بحرانی و حتی آتش‌سوزی شود. در این بخش، تمامی اصول نصب حرفه‌ای، روش‌های نگهداری دوره‌ای و تکنیک‌های عیب‌یابی را به صورت گام‌به‌گام بررسی می‌کنیم.

اصول صحیح نصب کلید مینیاتوری در تابلو برق

نصب کلید مینیاتوری باید با رعایت دقیق استانداردها و دستورالعمل‌های سازنده انجام شود. در ادامه مهمترین اصول نصب صحیح را مرور می‌کنیم:

انتخاب محل مناسب روی ریل

کلیدهای مینیاتوری معمولاً بر روی ریل استاندارد DIN نصب می‌شوند. هنگام نصب باید اطمینان حاصل کرد که کلید به طور محکم روی ریل چفت شده و هیچ لقی ندارد. وجود لرزش یا تکان‌های احتمالی می‌تواند باعث شل شدن اتصالات و ایجاد جرقه شود.

رعایت فاصله‌های مجاز بین کلیدها

یکی از اشتباهات رایج در طراحی تابلوهای برق صنعتی، چیدن متراکم کلیدهای مینیاتوری در کنار یکدیگر بدون در نظر گرفتن فاصله مناسب است. این کار باعث تجمع گرما و افزایش دمای داخلی تابلو می‌شود. سازندگان معمولاً حداقل فاصله ۱۰ تا ۱۵ میلی‌متر بین کلیدها و همچنین فضای کافی برای تهویه را توصیه می‌کنند.

جهت نصب صحیح

اکثر کلیدهای مینیاتوری برای نصب در حالت عمودی طراحی شده‌اند (کنتاکت‌ها به صورت عمودی باز و بسته شوند). نصب افقی یا وارونه می‌تواند بر عملکرد مکانیزم قطع و خاموش‌کنندگی قوس تأثیر منفی بگذارد. همیشه به دفترچه راهنمای محصول مراجعه کنید.

اصول سیم‌بندی و اتصالات

سیم‌بندی صحیح نقش حیاتی در عملکرد مطمئن کلید مینیاتوری دارد. نکات زیر را حتماً رعایت کنید:

انتخاب سیم مناسب

سطح مقطع هادی باید متناسب با جریان نامی کلید مینیاتوری انتخاب شود. همانطور که در فصل قبل توضیح داده شد، استفاده از سیم و کابل با سطح مقطع کمتر از حد مجاز، می‌تواند باعث داغ شدن سیم و آتش‌سوزی شود.

آماده‌سازی صحیح سیم

قبل از اتصال سیم به ترمینال کلید، باید روکش آن به اندازه مناسب (معمولاً ۱۰ تا ۱۲ میلی‌متر) برداشته شود. سیم‌های رشته‌ای باید حتماً از سرسیم (فِرول) استفاده کنند تا رشته‌ها باز نشده و اتصال مطمئن برقرار شود.

گشتاور مناسب پیچ‌ها

پیچ‌های ترمینال باید با گشتاور مشخصی سفت شوند. سفت کردن بیش از حد باعث آسیب به ترمینال و سفت کردن ناکافی باعث ایجاد مقاومت تماس بالا و داغ شدن محل اتصال می‌گردد. گشتاور توصیه‌شده معمولاً بین ۱.۵ تا ۲.۵ نیوتن‌متر است.

قطب‌بندی صحیح

در کلیدهای مینیاتوری تک‌پل و دوپل، معمولاً ترمینال بالایی برای ورود فاز و ترمینال پایینی برای خروج در نظر گرفته شده است. رعایت این قطب‌بندی نه تنها برای عملکرد صحیح، بلکه برای ایمنی افراد در هنگام سرویس و تعمیر ضروری است.

شرایط محیطی نصب

محیط نصب تأثیر مستقیمی بر عملکرد و طول عمر کلید مینیاتوری دارد:

• دمای محیط: محدوده دمای کاری استاندارد معمولاً ۵- تا ۴۰+ درجه سانتی‌گراد است. در دماهای بالاتر، باید ضریب کاهش جریان اعمال شود.

• رطوبت: رطوبت بالا می‌تواند باعث کاهش مقاومت عایقی و ایجاد اتصال کوتاه داخلی شود. در محیط‌های مرطوب از کلیدهای با پوشش محافظ استفاده کنید.

• گرد و غبار: وجود گرد و غبار رسانا می‌تواند باعث اتصالی و خرابی شود. تابلوها باید دارای درب با درزگیر مناسب باشند.

• ارتعاش: ارتعاشات شدید می‌توانند باعث شل شدن اتصالات و عملکرد اشتباه مکانیزم شوند.

نکات ایمنی حیاتی هنگام نصب

قبل از هرگونه اقدام برای نصب یا تعویض کلید مینیاتوری، حتماً نکات ایمنی زیر را رعایت کنید:

1. قطع کامل برق: اطمینان حاصل کنید که مدار کاملاً بی‌برق شده است. از دستگاه ولتاژسنج استفاده کنید.

2. قفل و برچسب: در صورت امکان، کلید اصلی را قفل کرده و برچسب هشدار نصب کنید.

3. استفاده از ابزار عایق‌دار: از پیچ‌گوشتی و انبر با روکش عایق استفاده کنید.

4. رعایت فاصله از قسمت‌های برق‌دار: حتی پس از قطع برق، ممکن است خازن‌ها دارای ولتاژ ذخیره شده باشند.

نگهداری دوره‌ای و بازرسی‌های منظم

برای اطمینان از عملکرد صحیح کلید مینیاتوری در طولانی‌مدت، انجام بازرسی‌های دوره‌ای ضروری است:

بازرسی چشمی ماهیانه

• بررسی علائم سوختگی یا تغییر رنگ در بدنه کلید

• بررسی شل بودن سیم‌ها و اتصالات

• اطمینان از محکم بودن کلید روی ریل

• بررسی وجود گرد و غبار یا رطوبت

آزمایش عملکرد فصلی

هر سه ماه یک بار، کلید مینیاتوری را به صورت دستی قطع و وصل کنید تا از سلامت مکانیزم اطمینان حاصل شود. این کار به جلوگیری از چسبیدن کنتاکت‌ها در طولانی‌مدت کمک می‌کند.

بررسی حرارتی سالیانه

با استفاده از دوربین حرارتی یا دماسنج تماسی، دمای بدنه کلیدها و اتصالات را در شرایط بار کامل اندازه‌گیری کنید. افزایش دمای غیرعادی می‌تواند نشانه شل بودن اتصالات یا اضافه بار باشد.

عیب‌یابی مشکلات رایج کلید مینیاتوری

در این بخش، رایج‌ترین مشکلاتی که ممکن است برای کلید مینیاتوری پیش بیاید و راهکارهای رفع آنها را بررسی می‌کنیم:

مشکل: کلید مرتباً قطع می‌شود اما بار اضافی وجود ندارد

علل احتمالی:

• وجود اتصال کوتاه در سیم‌کشی یا تجهیزات پایین‌دستی

• خرابی بی‌متال یا الکترومگنت داخلی

• دمای بالای محیط یا تهویه نامناسب تابلو

• جریان هجومی بالای مصرف‌کننده‌ها (انتخاب اشتباه منحنی)

راهکار:
ابتدا مطمئن شوید که اتصال کوتاهی در مدار وجود ندارد. سپس دمای محیط را بررسی کنید. اگر مشکل همچنان باقی است، ممکن است کلید معیوب باشد و نیاز به تعویض داشته باشد.

مشکل: کلید قطع نمی‌کند حتی با وجود اتصال کوتاه

علل احتمالی:

• چسبیدن کنتاکت‌ها به یکدیگر

• خرابی مکانیزم قطع

• استفاده از کلید با ظرفیت قطع پایین‌تر از جریان اتصال کوتاه

• کیفیت پایین و غیراستاندارد بودن محصول

راهکار:
این وضعیت بسیار خطرناک است. بلافاصله برق را از منبع اصلی قطع کرده و کلید معیوب را با یک محصول استاندارد و باکیفیت تعویض کنید. مجموعه ماکان کنترل با ارائه محصولات اورجینال، از بروز چنین مشکلاتی جلوگیری می‌کند.

مشکل: صدای زوزه یا وزوز هنگام عبور جریان

علل احتمالی:

• شل بودن اتصالات سیم‌ها

• لقی مکانیزم داخلی

• وجود هارمونیک در شبکه

راهکار:
اتصالات را محکم کنید. اگر صدا ادامه داشت، کلید را تعویض کنید. در صورت وجود هارمونیک، از تجهیزات فیلتر مناسب استفاده کنید.

مشکل: داغ شدن بیش از حد بدنه کلید

علل احتمالی:

• عبور جریان نزدیک به جریان نامی به طور مداوم

• تهویه نامناسب تابلو

• شل بودن اتصالات

• نصب چند کلید در کنار هم بدون فاصله

راهکار:
با دماسنج دمای بدنه را اندازه‌گیری کنید. اگر دما از ۵۰ درجه بیشتر است، علت را بررسی کنید. ممکن است نیاز به استفاده از کلید با جریان نامی بالاتر یا بهبود تهویه باشد.

جدول عیب‌یابی سریع کلید مینیاتوری

برای سهولت در شناسایی مشکلات، جدول زیر را تهیه کرده‌ایم:

زمان تعویض کلید مینیاتوری

کلید مینیاتوری یک قطعه مصرفی نیست، اما طول عمر محدودی دارد. در موارد زیر حتماً کلید را تعویض کنید:

• پس از هر بار عملکرد در اتصال کوتاه (به خصوص اگر ظرفیت قطع نزدیک به حداکثر بوده باشد)

• در صورت مشاهده هرگونه تغییر رنگ، ذوب شدگی یا ترک در بدنه

• پس از چندین بار عملکرد در اضافه بار

• اگر مکانیزم قطع و وصل به نرمی عمل نمی‌کند

• در صورت شنیدن صدای غیرعادی هنگام کار

نکات ویژه برای محیط‌های صنعتی

در محیط‌های اتوماسیون صنعتی و برق صنعتی، شرایط سخت‌تری بر کلید مینیاتوری حاکم است. نکات زیر را در این محیط‌ها مد نظر داشته باشید:

• استفاده از کلیدهای با استاندارد IEC 60947-2 به جای 60898

• توجه به وجود هارمونیک‌ها و اثر آنها بر عملکرد بی‌متال

• محافظت از کلیدها در برابر گرد و غبار، روغن و مواد شیمیایی

• استفاده از تجهیزات جانبی مانند کنتاکت کمکی برای نمایش وضعیت در اتاق فرمان

• هماهنگی با تجهیزات حفاظتی دیگر مانند درایو و سافت استارتر و کنتاکتورها

نقش برند و کیفیت در کاهش نیاز به تعمیر و نگهداری

استفاده از محصولات باکیفیت و برندهای معتبر، نیاز به نگهداری و تعداد دفعات تعویض را به شدت کاهش می‌دهد. محصولات تقلبی نه تنها عملکرد نامطمئنی دارند، بلکه عمر کوتاه‌تری نیز داشته و ممکن است به تجهیزات دیگر نیز آسیب برسانند.

مجموعه ماکان کنترل با ارائه محصولات اورجینال از برندهای مطرح جهانی، خیال شما را از بابت کیفیت و دوام آسوده می‌کند. برای آشنایی بیشتر با سابقه و تخصص ما، می‌توانید به صفحه درباره ما مراجعه کنید. همچنین در صورت بروز هرگونه مشکل یا نیاز به مشاوره، کارشناسان ما در بخش تماس با ما آماده پاسخگویی هستند.

مستندسازی و ثبت وقایع

برای مدیریت بهتر سیستم حفاظتی، توصیه می‌شود یک دفترچه ثبت وقایع برای تابلو برق تهیه کنید. در این دفترچه موارد زیر را یادداشت کنید:

• تاریخ نصب هر کلید مینیاتوری و مشخصات آن

• تاریخ و علت هر بار قطع شدن (اضافه بار، اتصال کوتاه، یا دستی)

• تاریخ بازرسی‌های دوره‌ای و نتایج آنها

• هرگونه تغییر در مدار یا بار مصرفی

این اطلاعات در آینده برای عیب‌یابی و برنامه‌ریزی تعمیرات بسیار مفید خواهد بود.

ایمنی افراد و رعایت مقررات

در تمام مراحل نصب، نگهداری و عیب‌یابی کلید مینیاتوری، ایمنی افراد اولویت اول است. همواره از تجهیزات حفاظت فردی مناسب (دستکش عایق، عینک ایمنی) استفاده کنید و از کار در شرایط مرطوب یا با دست خیس خودداری نمایید. همچنین رعایت قوانین و مقررات محلی و ملی برق الزامی است.

نتیجه‌گیری و اهمیت انتخاب کلید مینیاتوری استاندارد

کلید مینیاتوری، ضامن ایمنی و پایداری تأسیسات الکتریکی

در این مقاله جامع، سفری کامل به دنیای کلید مینیاتوری داشتیم. از آشنایی با ساختار داخلی و عملکرد فنی آغاز کردیم و دریافتیم که این قطعه کوچک چگونه با استفاده از دو مکانیزم حرارتی و مغناطیسی، از مدارها در برابر اضافه بار و اتصال کوتاه محافظت می‌کند. سپس با انواع منحنی‌های حفاظتی B، C، D، K و Z آشنا شدیم و یادگرفتیم که انتخاب منحنی مناسب، متناسب با نوع مصرف‌کننده، تا چه اندازه حیاتی است.

در ادامه، مشخصات فنی کلیدی مانند جریان نامی، ولتاژ نامی، ظرفیت قطع و استانداردهای بین‌المللی IEC 60898 و IEC 60947-2 را بررسی کردیم. دانستیم که تطابق این مشخصات با نیاز پروژه و همچنین هماهنگی با سطح مقطع سیم و کابل، از الزامات یک طراحی ایمن است. سپس با یک راهنمای گام‌به‌گام، نحوه محاسبه و انتخاب صحیح کلید مینیاتوری را برای کاربردهای مختلف تمرین کردیم. در نهایت، به اصول نصب حرفه‌ای، نگهداری دوره‌ای و روش‌های عیب‌یابی پرداختیم تا بتوان پس از انتخاب، از عملکرد مطمئن و طول عمر بالای تجهیزات اطمینان حاصل کرد.

نکات طلایی برای خرید و استفاده بهینه

اکنون که با تمام جوانب مرتبط با کلید مینیاتوری آشنا شدید، چند نکته طلایی را برای خرید و استفاده بهینه به خاطر بسپارید:

۱. هرگز کیفیت را فدای قیمت نکنید. خرید محصولات ارزان و بی‌کیفیت، هزینه‌های بسیار بیشتری را در آینده (تعمیرات، توقف خط تولید، خسارات ناشی از آتش‌سوزی) به شما تحمیل خواهد کرد.

۲. به برند و اصالت کالا توجه کنید. محصولات تقلبی نه تنها عملکرد نامطمئنی دارند، ممکن است استانداردهای درج شده روی بدنه را نیز نداشته باشند.

۳. محاسبات را جدی بگیرید. انتخاب سرانگشتی کلید مینیاتوری می‌تواند عواقب جبران‌ناپذیری داشته باشد. در پروژه‌های حتماً از متخصصان کمک بگیرید.

۴. نصب را به افراد ماهر بسپارید. نصب اصولی به اندازه انتخاب صحیح اهمیت دارد. سیم‌بندی نامناسب می‌تواند بهترین کلید را نیز از کارایی بیندازد.

ماکان کنترل، همراه مطمئن شما در تهیه تجهیزات برق صنعتی

مجموعه تخصصی ماکان کنترل با سال‌ها تجربه در زمینه تأمین تجهیزات اتوماسیون صنعتی، برق صنعتی و ابزار دقیق، آماده ارائه مشاوره تخصصی و تأمین انواع کلید مینیاتوری اورجینال از برندهای معتبر جهانی است. ما با افتخار، محصولاتی با کیفیت تضمینی و استانداردهای بین‌المللی را به مشتریان خود عرضه می‌کنیم.

برای مشاهده و خرید انواع کلید مینیاتوری با مشخصات فنی کامل، به بخش فروشگاه سایت ما مراجعه کنید. همچنین کارشناسان فنی ما در بخش تماس با ما آماده پاسخگویی به سوالات و ارائه مشاوره رایگان هستند.

سخن پایانی

امیدواریم این مقاله جامع توانسته باشد دانش شما را در زمینه کلید مینیاتوری ارتقا بخشد و شما را در انتخاب آگاهانه‌تر یاری کند. به یاد داشته باشید که سرمایه‌گذاری بر روی ایمنی و کیفیت، بهترین سرمایه‌گذاری است. رعایت قوانین و مقررات ملی برق و استانداردهای بین‌المللی، نه تنها ایمنی تأسیسات شما را تضمین می‌کند، بلکه از بروز خسارات مالی و جانی نیز جلوگیری می‌نماید.

از همراهی شما تا پایان این مقاله سپاسگزاریم. برای مطالعه مطالب فنی بیشتر در حوزه اتوماسیون صنعتی و برق صنعتی، سایر مقالات وبسایت ما را دنبال کنید.
