کلید اتوماتیک (MCCB)؛ قلب تپنده حفاظت در تابلوهای برق صنعتی

در دنیای پیچیده و پویای صنعت امروز، حفظ سرمایه‌های انسانی و تجهیزات، بالاترین اولویت را دارد. اتوماسیون صنعتی و خطوط تولید مدرن، بدون وجود شبکه‌ای ایمن و پایدار از انرژی الکتریکی، عملاً بی‌معنا هستند. در این میان، تجهیزات حفاظتی نقشی حیاتی ایفا می‌کنند و بدون شک، کلید اتوماتیک یا MCCB (Molded Case Circuit Breaker) یکی از مهم‌ترین ارکان این زنجیره ایمنی محسوب می‌شود. این قطعه هوشمند، وظیفه خطیر حفاظت از مدارهای الکتریکی در برابر دو خطر اصلی یعنی اضافه بار و اتصال کوتاه را بر عهده دارد.

تصور کنید در یک کارخانه بزرگ، موتوری دچار اضافه بار شود و جریان مصرفی آن به شدت افزایش یابد. در این شرایط، اگر کلید اتوماتیک به موقع عمل نکند، سیم‌پیچی موتور خواهد سوخت و توقف خط تولید، خسارات مالی هنگفتی به بار خواهد آورد. یا در شرایط اتصال کوتاه، شدت جریان به صورت لحظه‌ای و نمایی افزایش یافته و می‌تواند منجر به آتش‌سوزی و انفجار در تابلو برق شود. عملکرد سریع و دقیق این کلیدها، از وقوع چنین فجایعی جلوگیری می‌کند.

تفاوت اصلی کلید اتوماتیک با نمونه‌های ساده‌تر مانند کلید مینیاتوری (MCB)، در قدرت قطع بسیار بالاتر، قابلیت تنظیم جریان نامی و ساختار مستحکم‌تر آن است. این ویژگی‌ها، کلید کمپکت را به گزینه‌ای ایده‌آل برای حفاظت از خطوط اصلی تغذیه، موتورهای قدرتمند و سایر مصرف‌کننده‌های بزرگ در تاسیسات برق صنعتی تبدیل کرده است. در حقیقت، انتخاب آگاهانه این قطعه، تضمین‌کننده تداوم تولید و ایمنی پرسنل خواهد بود.

گروه تخصصی ماکان کنترل با گردآوری مجموعه‌ای کامل از برترین برندهای این حوزه، همراه مطمئن شما در این مسیر است. هدف ما، ارائه محصولاتی با کیفیت و استانداردهای جهانی، برای رسیدن به شبکه‌ای ایمن و پایدار است.

کلید اتوماتیک چگونه کار می‌کند؟ بررسی عملکرد و آناتومی داخلی

تعریف دقیق کلید اتوماتیک کمپکت (MCCB)

برای درک عمیق اهمیت کلید اتوماتیک، ابتدا باید بدانیم این قطعه دقیقاً چیست و چه وظیفه‌ای بر عهده دارد. کلید اتوماتیک کمپکت که با نام MCCB نیز شناخته می‌شود، یک وسیله حفاظتی الکترومکانیکی است که به صورت خودکار مدار الکتریکی را در هنگام بروز خطا قطع می‌کند. این خطاها عمدتاً دو نوع هستند: اضافه بار (اضافه جریان خفیف اما پایدار) و اتصال کوتاه (افزایش ناگهانی و شدید جریان).

وظیفه اصلی این کلید، تشخیص این خطاها و قطع سریع جریان برای جلوگیری از آسیب به تجهیزات پایین‌دستی، کابل‌ها و جلوگیری از آتش‌سوزی است. علاوه بر عملکرد خودکار، از این کلیدها می‌توان به صورت دستی برای قطع و وصل مدار نیز استفاده کرد. تفاوت اساسی کلید اتوماتیک با نمونه‌های ساده‌تر مانند کلید مینیاتوری (MCB) در ساختار مستحکم، قدرت قطع بسیار بالاتر (تا ۱۰۰ کیلوآمپر و بیشتر) و قابلیت تنظیم جریان نامی است که آن را برای مصارف صنعتی و جریان‌های بالا (تا ۱۶۰۰ آمپر) مناسب می‌سازد.

جزای اصلی تشکیل‌دهنده و نقش هر یک

برای درک عملکرد دقیق، بهتر است نگاهی به داخل یک کلید اتوماتیک بیندازیم. هر MCCB از چند بخش کلیدی تشکیل شده است:

• بدنه قالب‌گیری شده (Molded Case): همانطور که از نام کمپکت (Molded) پیداست، بدنه این کلیدها از مواد عایق با استحکام بالا ساخته می‌شود. این بدنه، تمام قطعات داخلی را در خود جای داده، از آنها در برابر شوک‌های مکانیکی محافظت می‌کند و مانع از برقراری جرقه بین قسمت‌های برق‌دار و پرسنل می‌شود.

• مکانیزم عملیاتی (Operating Mechanism): این مکانیزم، فنرها و اهرم‌هایی هستند که باز و بسته شدن کنتاکت‌ها را تضمین می‌کنند. چه شما دسته کلید را به صورت دستی حرکت دهید و چه مکانیزم حفاظتی فرمان قطع بدهد، این بخش است که با نیروی ذخیره شده در فنرها، عمل قطع یا وصل را با سرعت و اطمینان انجام می‌دهد.

• کنتاکت‌ها (Contacts) و جرقه‌گیر (Arc Chute): کنتاکت‌ها نقاطی هستند که جریان از آنها عبور می‌کند. در هنگام قطع مدار به خصوص در شرایط اتصال کوتاه، جرقه شدیدی بین کنتاکت‌ها ایجاد می‌شود. محفظه جرقه‌گیر یا آرک چوت، این جرقه را به بخش‌های کوچک‌تری تقسیم کرده، خنک و در نهایت خاموش می‌کند تا از آسیب به کلید و تجهیزات اطراف جلوگیری شود.

• واحد تریپ (Trip Unit): این بخش، مغز متفکر کلید اتوماتیک است. واحد تریپ به طور مداوم جریان عبوری را اندازه‌گیری می‌کند و در صورت تشخیص خطا، به مکانیزم عملیاتی فرمان قطع می‌دهد. این واحدها خود به سه نوع اصلی تقسیم می‌شوند که در جدول زیر مقایسه شده‌اند:

همانطور که مشاهده می‌کنید، انتخاب نوع واحد تریپ تأثیر مستقیمی بر عملکرد و دقت حفاظتی دارد. در بسیاری از کاربردهای مدرن برق صنعتی، استفاده از واحدهای تریپ الکترونیکی به دلیل انعطاف‌پذیری و دقت بالا رو به افزایش است.

مجموعه ماکان کنترل با ارائه انواع کلیدهای اتوماتیک با واحدهای تریپ گوناگون، امکان انتخاب دقیق‌ترین گزینه را برای پروژه شما فراهم کرده است. با مراجعه به فروشگاه ما می‌توانید از تنوع محصولات و برندهای معتبر جهانی بازدید کنید.

دسته‌بندی تخصصی کلیدهای اتوماتیک؛ کدام نوع برای تأسیسات شما مناسب است؟

در دنیای گسترده تجهیزات برق صنعتی، تنوع کلیدهای اتوماتیک ممکن است در نگاه اول گیج‌کننده به نظر برسد. اما هر یک از این انواع، برای کاربرد خاصی طراحی شده و شناخت دقیق آنها، اولین گام در مسیر طراحی یک تأسیسات ایمن و کارآمد است. در این بخش، با مهم‌ترین انواع کلید اتوماتیک آشنا می‌شویم و کاربردهای هر یک را بررسی می‌کنیم.

کلید اتوماتیک کمپکت (MCCB)؛ پرکاربردترین گزینه در صنعت

اگر بخواهیم یک کلید اتوماتیک همه‌کاره و پراستفاده را معرفی کنیم، بدون شک کلید کمپکت یا MCCB اولین گزینه خواهد بود. این کلیدها که با نام کلید اتوماتیک فشرده نیز شناخته می‌شوند، برای جریان‌های نامی از چند ده آمپر تا ۱۶۰۰ آمپر طراحی شده‌اند. ساختار قالب‌گیری شده (Molded Case) آنها، استحکام مکانیکی بالایی ایجاد کرده و آنها را برای نصب در انواع تابلو برق صنعتی و تجاری مناسب می‌سازد.

قدرت قطع این کلیدها معمولاً بین ۲۵ تا ۱۰۰ کیلوآمپر متغیر است و بسته به نوع واحد تریپ (حرارتی، مغناطیسی یا الکترونیکی) می‌توانند حفاظت دقیقی در برابر اضافه بار و اتصال کوتاه ارائه دهند. یکی از مهم‌ترین مزایای کلید کمپکت، قابلیت تنظیم جریان نامی و برخی پارامترهای حفاظتی است که انعطاف‌پذیری بالایی در طراحی سیستم‌های توزیع برق ایجاد می‌کند.

از رایج‌ترین کاربردهای این نوع کلید اتوماتیک می‌توان به حفاظت از خطوط تغذیه اصلی، موتورهای الکتریکی با قدرت متوسط و بالا، سیستم‌های تهویه مطبوع صنعتی و به عنوان کلید ورودی تابلوهای فرعی اشاره کرد. برای انتخاب دقیق این تجهیز حیاتی، کارشناسان ما در ماکان کنترل آماده ارائه مشاوره تخصصی هستند. شما می‌توانید از طریق صفحه تماس با ما با آنها در ارتباط باشید.

کلید اتوماتیک هوایی (ACB)؛ انتخاب اول برای جریان‌های بالا

زمانی که صحبت از جریان‌های بسیار بالا (معمولاً بالای ۸۰۰ آمپر تا چندین هزار آمپر) به میان می‌آید، کلید اتوماتیک هوایی یا ACB (Air Circuit Breaker) بهترین گزینه است. این کلیدها غول‌های حفاظتی دنیای برق هستند و در نیروگاه‌ها، پالایشگاه‌ها، کارخانه‌های بزرگ و به عنوان کلید اصلی ورودی ساختمان‌های بلندمرتبه مورد استفاده قرار می‌گیرند.

برخلاف کلیدهای کمپکت که بدنه قالب‌گیری شده دارند، ساختار کلید هوایی به صورت مدولار و باز است و مکانیزم قطع و وصل آن در معرض هوا قرار دارد. نام این کلیدها نیز از نحوه خاموش کردن جرقه در آنها گرفته شده است؛ جرقه ایجاد شده در هنگام قطع جریان‌های بالا، توسط هوای فشرده یا نیروی مغناطیسی به داخل محفظه‌های جرقه‌گیر هدایت و خاموش می‌شود.

از ویژگی‌های بارز کلید اتوماتیک هوایی می‌توان به قدرت قطع بسیار بالا (تا ۱۵۰ کیلوآمپر و بیشتر)، قابلیت تنظیم پیشرفته منحنی‌های حفاظتی، امکان مانیتورینگ لحظه‌ای پارامترهای الکتریکی و قابلیت اتصال به شبکه‌های اتوماسیون صنعتی برای کنترل و پایش متمرکز اشاره کرد. اگر پروژه شما نیازمند چنین سطح از حفاظتی است، صفحه محصول کلید هوایی را در سایت ما مشاهده کنید.

کلید اتوماتیک مینیاتوری (MCB) و جایگاه آن در کنار سایر کلیدها

اگرچه تمرکز اصلی این مقاله بر روی کلیدهای اتوماتیک با جریان بالا است، اما آشنایی با کلید مینیاتوری (MCB) به عنوان کوچک‌ترین عضو خانواده کلیدهای اتوماتیک، خالی از لطف نیست. این کلیدها برای جریان‌های تا ۱۲۵ آمپر طراحی شده و عمدتاً در مصارف مسکونی، تجاری و تابلوهای توزیع فرعی صنعتی به کار می‌روند.

ساختار آنها ساده‌تر از MCCB است و معمولاً از واحد تریپ حرارتی-مغناطیسی غیرقابل تنظیم استفاده می‌کنند. تفاوت اصلی MCB با کلید اتوماتیک کمپکت در قدرت قطع پایین‌تر، عدم قابلیت تنظیم جریان و ابعاد کوچک‌تر است. در یک تابلو برق صنعتی، اغلب شاهد ترکیبی از این دو هستیم: کلید هوایی در ورودی، کلیدهای کمپکت در انشعابات اصلی و کلیدهای مینیاتوری در انشعابات نهایی و روشنایی.

آشنایی با کلید محافظ جان (RCCB) و کلید محافظ موتور (MPCB)

علاوه بر کلیدهای اصلی که وظیفه حفاظت در برابر اضافه بار و اتصال کوتاه را بر عهده دارند، دو نوع کلید تخصصی دیگر نیز وجود دارند که هر یک وظیفه خاصی را انجام می‌دهند. کلید محافظ جان یا RCCB (Residual Current Circuit Breaker) برای حفاظت از افراد در برابر برق‌گرفتگی ناشی از نشتی جریان طراحی شده است.

این کلید، تفاوت جریان بین فاز و نول را اندازه‌گیری می‌کند و در صورت نشت جریان به زمین (مثلاً از طریق بدن انسان)، سریعاً مدار را قطع می‌کند. این کلید معمولاً به صورت سری با یک کلید اتوماتیک (MCB یا MCCB) استفاده می‌شود تا حفاظت کامل (در برابر اضافه بار، اتصال کوتاه و نشتی جریان) تأمین گردد. اطلاعات بیشتر در این زمینه را می‌توانید در صفحه کلید محافظ جان مطالعه کنید.

از سوی دیگر، کلید محافظ موتور یا MPCB (Motor Protection Circuit Breaker) نوع خاصی از کلید اتوماتیک است که به طور اختصاصی برای حفاظت از موتورهای الکتریکی طراحی شده است. این کلیدها علاوه بر حفاظت در برابر اضافه بار و اتصال کوتاه، قابلیت‌های ویژه‌ای مانند حفاظت در برابر قفل شدن روتور، عدم تقارن فازها و افت ولتاژ دارند.

استفاده از MPCB در کنار کنتاکتور و بیمتال (یا به جای بیمتال) در تابلوهای فرمان موتور، حفاظتی کامل و هماهنگ را فراهم می‌کند. این تجهیزات نقشی کلیدی در سیستم‌های درایو و سافت استارتر ایفا می‌کنند تا از موتورهای صنعتی در برابر انواع خطاها محافظت نمایند.

برای درک بهتر تفاوت‌ها، جدول زیر مقایسه‌ای بین دو نوع اصلی کلید اتوماتیک صنعتی ارائه می‌دهد:

همانطور که مشاهده می‌کنید، انتخاب نوع مناسب کلید اتوماتیک کاملاً به نیاز پروژه و سطح جریان مورد انتظار بستگی دارد. در پروژه‌های کوچک و متوسط، کلیدهای کمپکت پاسخگوی نیاز هستند، در حالی که برای تأسیسات عظیم صنعتی، کلیدهای هوایی گزینه‌ای اجتناب‌ناپذیر محسوب می‌شوند.

نقش حیاتی کلید اتوماتیک در صنعت؛ از پتروشیمی تا تأسیسات ساختمانی

کلید اتوماتیک را می‌توان یکی از پرکاربردترین تجهیزات حفاظتی در سراسر طیف صنعت و تأسیسات دانست. از یک کارخانه عظیم پتروشیمی گرفته تا یک ساختمان اداری مدرن، ردپای این قطعه حیاتی را می‌توان یافت. در این بخش، نگاهی دقیق‌تر به مهم‌ترین کاربردهای این تجهیز خواهیم داشت و ابعاد فنی هر یک را بیشتر بررسی می‌کنیم.

کاربرد در حفاظت از موتورهای الکتریکی و خطوط تولید

بدون شک، یکی از حیاتی‌ترین کاربردهای کلید اتوماتیک، حفاظت از موتورهای الکتریکی است. موتورها به عنوان قلب تپنده خطوط تولید، در معرض خطرات متعددی مانند اضافه بار ناشی از فشار مکانیکی، قفل شدن روتور، کاهش ولتاژ و عدم تقارن فازها قرار دارند. یک کلید اتوماتیک مناسب، به ویژه از نوع MPCB یا MCCB مجهز به واحد تریپ الکترونیکی، می‌تواند در کسری از ثانیه نسبت به این خطاها واکنش نشان داده و از سوختن سیم‌پیچی موتور و توقف خط تولید جلوگیری کند.

برای درک بهتر اهمیت این حفاظت، لازم است انواع خطاهای موتور را دقیق‌تر بشناسیم. اضافه بار موتور زمانی رخ می‌دهد که موتور بیش از ظرفیت نامی خود مجبور به کار شود؛ مثلاً در اثر افزایش بار مکانیکی یا گیر کردن قطعات متحرک. در این حالت، جریان مصرفی موتور افزایش یافته و گرمای تولیدی در سیم‌پیچ‌ها از حد مجاز فراتر می‌رود.

واحد حرارتی کلید اتوماتیک (بی‌متال) با الگوبرداری از حرارت ایجاد شده، پس از مدت زمان معینی مدار را قطع می‌کند. اما در جریان‌های اتصال کوتاه که می‌توانند ده‌ها برابر جریان نامی باشند، واحد مغناطیسی به سرعت عمل کرده و در کسری از سیکل، مدار را قطع می‌نماید.

موتورهای بزرگ صنعتی اغلب توسط کنتاکتورها کنترل می‌شوند و کلید اتوماتیک وظیفه حفاظت از آنها را بر عهده دارد. این دو تجهیز در کنار یکدیگر، یک سیستم کنترل و حفاظت کامل را تشکیل می‌دهند. علاوه بر این، در کاربردهایی که از درایو و سافت استارتر برای راه‌اندازی موتور استفاده می‌شود، کلید اتوماتیک همچنان به عنوان عنصر حفاظتی اصلی در ورودی مدار حضور دارد و از درایو و موتور در برابر خطاهای بالادست محافظت می‌کند.

انتخاب دقیق کلید اتوماتیک برای موتورها نیازمند محاسبه جریان راه‌اندازی، نوع بار و شرایط محیطی است. برای مطالعه عمیق‌تر این مباحث، می‌توانید به سایر مقالات تخصصی ماکان کنترل مراجعه کنید که در آنها به تفصیل در مورد هماهنگی حفاظتی موتورها صحبت شده است.

استفاده در تابلوهای توزیع برق اصلی و فرعی

هر شبکه برق صنعتی یا تجاری، از یک تابلو اصلی ورودی (MDP) و چندین تابلو فرعی (MCC) تشکیل شده است. در این تابلوها، کلید اتوماتیک نقش قیچی‌های قدرتمندی را ایفا می‌کند که می‌توانند انشعابات مختلف را در زمان مناسب قطع یا وصل کنند. در تابلو اصلی، معمولاً یک کلید اتوماتیک هوایی (ACB) به عنوان کلید ورودی وظیفه حفاظت کلی از تأسیسات را بر عهده دارد. سپس در هر انشعاب فرعی که به بخش خاصی از کارخانه یا ساختمان می‌رود، یک یا چند کلید اتوماتیک کمپکت (MCCB) نصب می‌شود تا حفاظت موضعی را تأمین کند.

اما موضوع فراتر از نصب ساده کلیدهاست. یکی از مفاهیم کلیدی در طراحی تابلوهای توزیع، هماهنگی حفاظتی (Selectivity) است. به این معنا که در هنگام بروز خطا در یک انشعاب، تنها همان کلید مربوطه قطع شود و کلید بالادست (مثلاً کلید اصلی) در مدار باقی بماند تا سایر بخش‌ها همچنان برق داشته باشند. دستیابی به این مهم، نیازمند انتخاب دقیق منحنی‌های حفاظتی و تنظیمات جریان و زمان در کلیدهای مختلف است. کلیدهای اتوماتیک مدرن با واحدهای تریپ الکترونیکی، امکان تنظیم این پارامترها را با دقت بالا فراهم می‌کنند.

علاوه بر این، در تابلوهای توزیع، کلید اتوماتیک باید با سایر تجهیزات مانند شینه‌ها، سیم و کابلهای خروجی و مصرف‌کننده‌ها هماهنگ باشد. جریان نامی کلید باید با ظرفیت جریان‌دهی هادی‌ها متناسب باشد تا در شرایط عادی، هادی‌ها داغ نکنند و در شرایط خطا، کلید پیش از رسیدن دمای هادی به حد خطرناک، مدار را قطع کند.

این تناسب در استانداردهای بین‌المللی مانند IEC 60364 به دقت تعریف شده است. طراحی صحیح این تابلوها نیازمند دانش فنی بالا و انتخاب تجهیزات استاندارد است. مجموعه ماکان کنترل با ارائه انواع کلیدهای اتوماتیک با قابلیت هماهنگی حفاظتی، همراه طراحان و مجریان در این مسیر است.

کاربرد در سیستم‌های تهویه، پمپاژ و نوار نقاله

فراتر از موتورهای مجزا، کلید اتوماتیک در طیف وسیعی از ماشین‌آلات و سیستم‌های صنعتی کاربرد دارد. به عنوان مثال:

• سیستم‌های تهویه صنعتی (HVAC): در ساختمان‌های بزرگ و کارخانه‌ها، چیلرها، هواسازها و فن‌های قدرتمند توسط کلیدهای اتوماتیک حفاظت می‌شوند. قطع ناگهانی یک فن در اثر خطا می‌تواند شرایط محیطی را مختل کند، بنابراین انتخاب کلیدی با قابلیت تنظیم دقیق زمان تأخیر بسیار اهمیت دارد. در چیلرهای تراکمی، کمپرسورها جریان راه‌اندازی بالایی دارند و کلید اتوماتیک باید به گونه‌ای تنظیم شود که در لحظه راه‌اندازی، مدار را قطع نکند (عدم تریپ) اما در صورت بروز اضافه بار واقعی، فرمان قطع را صادر نماید. استفاده از کلیدهای با واحد تریپ الکترونیکی با قابلیت تنظیم منحنی‌های زمان-جریان، در این کاربردها بسیار رایج است.

• ایستگاه‌های پمپاژ: در تصفیه‌خانه‌های آب و فاضلاب، شبکه‌های آبیاری و صنایع نفت و گاز، پمپ‌های بزرگ وظیفه جابجایی سیالات را بر عهده دارند. این پمپ‌ها اغلب در محیط‌های مرطوب و خشن کار می‌کنند و نیاز به حفاظتی مطمئن دارند. کلید اتوماتیک در اینجا باید بتواند جریان راه‌اندازی بالای پمپ‌ها را تحمل کرده و در عین حال در برابر اضافه بار ناشی از گرفتگی یا خشک کار کردن پمپ، واکنش سریع نشان دهد. در پمپ‌های شناور، به دلیل قرارگیری موتور در عمق آب، دسترسی برای تعمیرات بسیار دشوار و پرهزینه است؛ بنابراین حفاظت دقیق توسط کلید اتوماتیک اهمیت دوچندان می‌یابد.

• سیستم‌های نوار نقاله: در خطوط تولید، معادن و انبارها، نوار نقاله‌ها ستون فقرات جابجایی مواد هستند. گیر کردن مواد یا پارگی نوار می‌تواند باعث اضافه بار شدید موتور محرک شود. یک کلید اتوماتیک با تنظیمات مناسب می‌تواند از آسیب به موتور و گیربکس جلوگیری کند. این کلیدها اغلب در تابلوهای فرمانی نصب می‌شوند که در کنار کنتاکتورها و رله‌های بی‌متال، وظیفه کنترل و حفاظت از این سیستم‌ها را بر عهده دارند. در نوار نقاله‌های طولانی، ممکن است چندین موتور به کار گرفته شود و هماهنگی بین کلیدهای اتوماتیک هر موتور با یکدیگر و با کلید اصلی تغذیه کننده خط، از اهمیت ویژه‌ای برخوردار است.

• سایر کاربردها: علاوه بر موارد فوق، کلید اتوماتیک در تجهیزات دیگری مانند جرثقیل‌های سقفی، آسانسورها، پرس‌ها، سنگ‌شکن‌ها و میکسرهای صنعتی نیز نقش حیاتی ایفا می‌کند. در هر یک از این کاربردها، شرایط خاصی مانند راه‌اندازی مکرر، بار ضربه‌ای، یا نیاز به قطع و وصل سریع مطرح است که باید در انتخاب کلید مناسب لحاظ شود. مجموعه ماکان کنترل با ارائه مشاوره تخصصی و تنوع محصولات، امکان انتخاب بهینه را برای تمامی این کاربردها فراهم ساخته است.

همانطور که مشاهده می‌کنید، دامنه کاربرد کلید اتوماتیک بسیار گسترده است. انتخاب نوع و مشخصات فنی آن باید بر اساس شرایط محیطی، نوع بار، سطح جریان و اهمیت خط انجام شود. یک اشتباه کوچک در انتخاب می‌تواند منجر به خسارات مالی بزرگ یا حتی خطرات جانی شود. بنابراین، توصیه می‌شود برای پروژه‌های حساس، از مشاوره متخصصان مجرب در این حوزه بهره‌مند شوید.

چگونه یک کلید اتوماتیک مناسب برای پروژه خود انتخاب کنیم؟ (راهنمای گام به گام)

انتخاب یک کلید اتوماتیک مناسب، فراتر از صرفاً تطابق جریان نامی با جریان مصرفی است. این انتخاب نیازمند درک عمیقی از پارامترهای فنی، شرایط محیطی و نوع بار است. یک اشتباه کوچک در این فرآیند می‌تواند به حفاظت ناقص، قطعی‌های بی‌مورد یا حتی آسیب به تجهیزات گران‌قیمت منجر شود. در این بخش، گام به گام با مهم‌ترین پارامترهای انتخاب آشنا می‌شویم.

بررسی مشخصات فنی اصلی کلید اتوماتیک

هر کلید اتوماتیک دارای یک سری مشخصات فنی است که روی بدنه یا در کاتالوگ آن درج شده است. آشنایی با این مشخصات، اولین گام برای انتخاب صحیح است. در جدول زیر، مهم‌ترین این پارامترها را توضیح داده‌ایم :

همانطور که مشاهده می‌کنید، هر یک از این پارامترها نقش مهمی در عملکرد نهایی کلید ایفا می‌کنند. رعایت قوانین و مقررات سایت و استانداردهای ملی در هنگام انتخاب این تجهیزات، تضمین‌کننده ایمنی و بهره‌وری سیستم خواهد بود.

اهمیت منحنی‌های حفاظتی و تنظیمات واحد الکترونیکی

واحد تریپ، مغز متفکر کلید اتوماتیک است و بر اساس تکنولوژی ساخت، انواع مختلفی دارد :

• واحد تریپ حرارتی-مغناطیسی (Thermal-Magnetic): رایج‌ترین و اقتصادی‌ترین نوع. بخش حرارتی (بی‌متال) از یک نوار فلزی دو‌لایه برای حفاظت در برابر اضافه‌بار استفاده می‌کند و بخش مغناطیسی (سیم‌پیچ) برای حفاظت در برابر اتصال کوتاه عمل می‌نماید. این واحدها یا غیرقابل تنظیم هستند یا تنظیمات محدودی دارند .

• واحد تریپ الکترونیکی (Electronic): با استفاده از سنسورها و مدارهای الکترونیکی، دقت و انعطاف‌پذیری بسیار بالایی ارائه می‌دهد. این واحدها امکان تنظیم پارامترهای متعددی را فراهم می‌کنند :

  • حفاظت طولانی‌مدت (L - Long Time): تنظیم جریان اضافه‌بار (Ir) که معمولاً درصدی از جریان نامی کلید (In) است. همچنین می‌توان زمان تأخیر قطع (tr) را تنظیم کرد تا از قطع بی‌مورد در هنگام راه‌اندازی موتورها جلوگیری شود .

  • حفاظت کوتاه‌مدت (S - Short Time): تنظیم جریان اتصال کوتاه با تأخیر زمانی (tsd). این ویژگی برای ایجاد هماهنگی حفاظتی (Selectivity) با کلیدهای پایین‌دست حیاتی است .

  • حفاظت لحظه‌ای (I - Instantaneous): تنظیم جریان اتصال کوتاهی که باید بدون هیچ تأخیری قطع شود (Ii) .

  • حفاظت در برابر خطای زمین (G - Ground Fault): در مدل‌های پیشرفته، امکان تشخیص و قطع جریان‌های نشتی به زمین نیز وجود دارد .

نکات کلیدی در هماهنگی (Selectivity) بین کلیدها

یکی از مهم‌ترین مفاهیم در طراحی سیستم‌های توزیع برق، هماهنگی حفاظتی یا سِلكتیویته است. هدف این است که هنگام وقوع خطا در یک انشعاب، تنها همان کلید قطع شود و کلیدهای بالادست (نزدیک‌تر به منبع تغذیه) در مدار باقی بمانند تا سایر بخش‌های سالم همچنان برق داشته باشند .

برای مثال، اگر در یک تابلو فرعی که توسط یک کلید اتوماتیک ۴۰۰ آمپری تغذیه می‌شود، اتصال کوتاهی رخ دهد، انتظار داریم که همان کلید ۴۰۰ آمپری قطع شود و کلید اصلی ورودی (مثلاً ۱۰۰۰ آمپر) قطع نگردد. این مهم با تنظیم دقیق منحنی‌های حفاظتی کلیدها محقق می‌شود. کلیدهای طبقه‌بندی شده در گروه B (مانند کلیدهای هوایی و برخی MCCBهای بزرگ) به دلیل داشتن قابلیت تنظیم تأخیر زمانی در ناحیه اتصال کوتاه، برای نقش بالادست در هماهنگی حفاظتی ایده‌آل هستند .

اثر دما بر عملکرد کلید اتوماتیک

یکی از نکات ظریف اما بسیار مهم، تأثیر دمای محیط بر عملکرد کلید اتوماتیک است. کلیدها معمولاً برای کار در دمای مرجع ۴۰ درجه سانتی‌گراد طراحی می‌شوند. اگر دمای محیط بالاتر باشد، ظرفیت جریان‌دهی کلید کاهش می‌یابد (پدیده Derating) و ممکن است در جریان‌های کمتر از جریان نامی نیز تریپ کند. برعکس، در دماهای پایین‌تر، کلید ممکن است دیرتر عمل کند.

سازندگان معتبر، جداول تصحیح جریان بر اساس دما را ارائه می‌دهند که باید در طراحی لحاظ شود . انتخاب تجهیزات با کیفیت از برندهای مطرح، خیال شما را از بابت رعایت این استانداردها راحت می‌کند. محصولات متنوع کلید اتوماتیک در فروشگاه ما، از برندهای معتبر جهانی، تمامی این الزامات را پوشش می‌دهند.

در نهایت، برای انتخاب صحیح، باید به ترتیب زیر عمل کنید:

1. محاسبه جریان نامی بار و انتخاب In مناسب.

2. محاسبه حداکثر جریان اتصال کوتاه در نقطه نصب و انتخاب Icu مناسب.

3. انتخاب نوع واحد تریپ بر اساس نوع بار و نیاز به تنظیمات.

4. تنظیم دقیق پارامترهای حفاظتی (Ir، tr، Isd، tsd، Ii) با توجه به مشخصات بار و الزامات هماهنگی با تجهیزات بالادست و پایین‌دست.

5. اعمال ضریب تصحیح دما در صورت لزوم.

6. توجه به نوع بار (موتوری، خازنی، روشنایی) و انتخاب منحنی قطع مناسب.

مجموعه ماکان کنترل با ارائه مشاوره تخصصی در کنار شماست تا با انتخاب دقیق‌ترین تجهیزات، بالاترین سطح ایمنی و بهره‌وری را برای پروژه خود رقم بزنید.

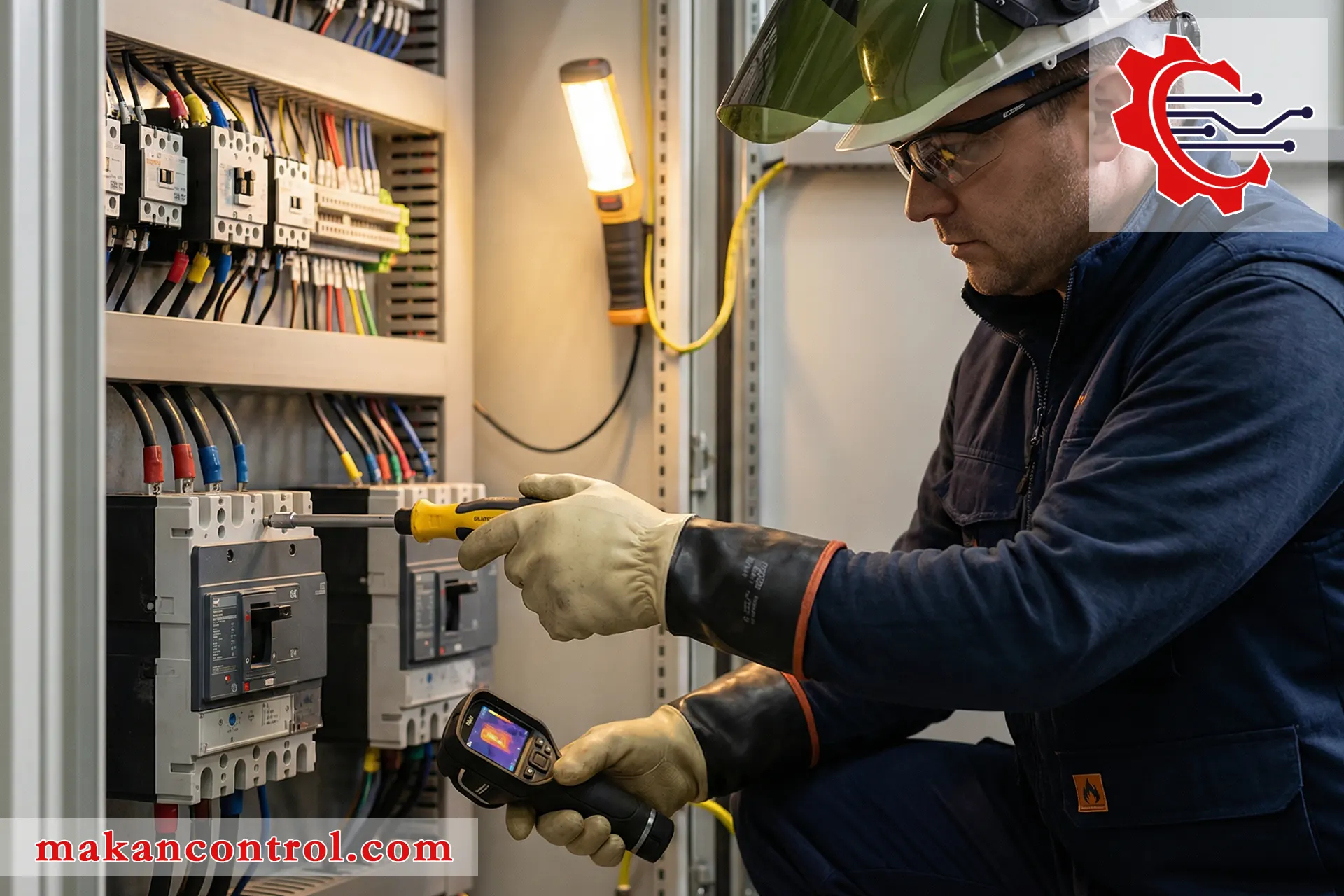

نصب و نگهداری صحیح کلید اتوماتیک؛ تضمین‌کننده طول عمر و عملکرد ایمن

پس از انتخاب دقیق کلید اتوماتیک متناسب با نیاز پروژه، نوبت به نصب صحیح و نگهداری اصولی آن می‌رسد. بسیاری از خرابی‌ها و عملکردهای نادرست کلیدها، ناشی از نصب غیراستاندارد یا غفلت در سرویس‌های دوره‌ای است. تجربه نشان داده است که هزینه بازرسی و نگهداری دوره‌ای، در مقایسه با هزینه‌های ناشی از توقف خط تولید یا تعویض تجهیزات آسیب‌دیده، ناچیز است. در این فصل، با مهم‌ترین نکات عملی در این زمینه آشنا می‌شویم.

نکات ایمنی و فنی در حین نصب کلید اتوماتیک

نصب کلید اتوماتیک باید توسط افراد متخصص و با رعایت کامل اصول ایمنی انجام شود. پیش از هر اقدامی، اطمینان حاصل کنید که مدار کاملاً بی‌برق است. این اطمینان باید با استفاده از ولت‌سنج یا فازآزمای مناسب حاصل شود، نه صرفاً با مشاهده ظاهری کلید. از قطع بودن منبع تغذیه اصلی مطمئن شوید و روی کلید قطع شده، برچسب "در حال تعمیر" نصب کنید. استفاده از تجهیزات ایمنی شخصی مانند دستکش عایق (مناسب برای سطح ولتاژ کاری)، عینک محافظ و کفش عایق الزامی است.

یکی از رایج‌ترین خطاها در نصب، سفت نکردن مناسب پیچ‌های ترمینال‌هاست. اتصالات شل باعث افزایش مقاومت الکتریکی، گرم شدن موضعی و در نهایت ذوب شدن عایق‌ها، جرقه‌زنی یا حتی آتش‌سوزی می‌شود. برای جلوگیری از این مشکل، از پیچ‌گوشتی مناسب با گشتاور استاندارد (معمولاً بین ۲ تا ۶ نیوتن-متر بسته به سایز ترمینال) استفاده کنید. بسیاری از کلیدهای مدرن دارای علامت‌هایی روی بدنه هستند که گشتاور صحیح را نشان می‌دهد. پس از سفت کردن، یک بار دیگر اتصالات را بررسی کرده و از محکم بودن آنها اطمینان حاصل کنید.

نکته مهم دیگر، استفاده از کابل‌هایی با سطح مقطع مناسب و استاندارد است. سطح مقطع کابل باید متناسب با جریان نامی کلید و شرایط محیطی (دمای محیط، نوع عایق، تعداد کابل‌ها در یک لوله) انتخاب شود. جدول استاندارد انتخاب سطح مقطع کابل‌ها در صفحه اصلی سایت ما قابل دسترسی است.

همچنین از خمیدگی‌های تند کابل‌ها در نزدیکی ترمینال‌ها خودداری کنید، زیرا این کار می‌تواند به مرور زمان باعث شل شدن اتصال یا شکستگی هادی‌ها شود. دسته‌بندی منظم کابل‌ها و استفاده از کانال‌های مخصوص، ضمن زیبایی تابلو، جریان هوا را برای خنک‌کاری بهتر فراهم می‌کند.

رعایت فاصله‌های الکتریکی و سطحی (Clearance and Creepage Distances) بین هادی‌ها و قسمت‌های برق‌دار با بدنه تابلو، نکته حیاتی دیگری است. این فاصله‌ها در استانداردهای IEC 60664 تعیین شده‌اند و برای جلوگیری از جرقه زدن و اتصال کوتاه در شرایط ولتاژ بالا ضروری هستند. هنگام نصب چند کلید اتوماتیک در کنار هم، به فاصله مناسب برای دفع حرارت تولید شده نیز توجه کنید.

تراکم بیش از حد کلیدها در یک تابلو می‌تواند باعث افزایش دمای محیط و عملکرد نادرست واحدهای حرارتی شود. معمولاً فاصله حداقل ۵۰ میلی‌متر در بالا و پایین کلیدها برای جریان هوا توصیه می‌شود. در نهایت، فراموش نکنید که بدنه فلزی تابلو باید به سیستم ارتینگ متصل شود تا در صورت بروز خطا، ایمنی پرسنل تأمین گردد.

سرویس و نگهداری دوره‌ای و عیب‌یابی رایج

یک کلید اتوماتیک نیز مانند هر تجهیز مکانیکی دیگری، نیاز به بازرسی و سرویس دوره‌ای دارد. توصیه می‌شود سالیانه یک بازرسی چشمی کامل از کلیدها انجام شود. علائم سوختگی، تغییر رنگ، ذرات غبار، رطوبت یا خوردگی روی بدنه و ترمینال‌ها را بررسی کنید.

در محیط‌های صنعتی با آلاینده‌های زیاد (مانند سیمان، رطوبت یا بخارات شیمیایی)، این بازرسی‌ها باید با فواصل کوتاه‌تری (مثلاً هر ۳ یا ۶ ماه) انجام شود. در صورت مشاهده گرد و غبار، آن را با برس نرم یا جاروبرقی صنعتی مخصوص (ضد جرقه) پاک کنید. هرگز از هوای فشرده برای تمیزکاری استفاده نکنید، زیرا ممکن است ذرات را به داخل مکانیزم کلید بفرستد.

یکی از عیوب رایج، تریپ‌های مکرر و بی‌دلیل کلید است. این مشکل می‌تواند دلایل مختلفی داشته باشد که در جدول زیر به طور خلاصه آورده شده است:

در صورت تریپ مکرر، هرگز سعی نکنید با چسباندن دسته کلید یا افزایش غیراصولی تنظیمات، آن را از مدار خارج کنید. این کار بسیار خطرناک است و می‌تواند به تجهیزات و پرسنل آسیب برساند. ابتدا علت را با استفاده از جدول بالا و بررسی دقیق بیابید و سپس اقدام به رفع مشکل کنید. گاهی اوقات تریپ‌های مکرر می‌تواند ناشی از فرسودگی طبیعی کلید پس از سال‌ها کار باشد. کلیدهای اتوماتیک پس از تعداد مشخصی قطع و وصل (مخصوصاً در جریان‌های اتصال کوتاه) نیاز به تعویض دارند. دفترچه راهنمای محصول یا برچسب روی کلید، معمولاً این اطلاعات را ارائه می‌دهد.

ثبت تاریخچه سرویس‌ها و عملکرد کلیدها در یک لاگ (گزارش کار) می‌تواند در تشخیص الگوهای خطا و برنامه‌ریزی برای تعویض پیشگیرانه بسیار مفید باشد. مجموعه ماکان کنترل با ارائه محصولات با کیفیت از برندهای معتبر، احتمال بروز مشکلات فوق را به حداقل رسانده است. با این حال، رعایت نکات نصب و نگهداری فوق، ضریب اطمینان سیستم شما را به شکل چشمگیری افزایش خواهد داد. برای آشنایی با مشخصات دقیق هر محصول و دریافت راهنمای نصب اختصاصی، به صفحه مربوط به همان کلید اتوماتیک در سایت مراجعه کنید.

جمع‌بندی؛ سرمایه‌گذاری هوشمندانه بر روی حفاظت مطمئن

در این راهنمای جامع، تلاش کردیم تمامی جنبه‌های مرتبط با کلید اتوماتیک را از مفهوم و اجزای داخلی گرفته تا انواع، کاربردها، پارامترهای فنی و نکات نصب و نگهداری بررسی کنیم. همانطور که دیدیم، انتخاب صحیح این قطعه حیاتی، تأثیر مستقیمی بر ایمنی پرسنل، پایداری خطوط تولید و کاهش هزینه‌های تعمیرات دارد. یک کلید اتوماتیک مناسب نه تنها از تجهیزات گران‌قیمت مانند موتورها و کنتاکتورها محافظت می‌کند، بلکه با ایجاد هماهنگی حفاظتی هوشمندانه با تجهیزاتی چون کلید هوایی و کلید محافظ جان، قابلیت اطمینان کل سیستم را افزایش می‌دهد.

در فرآیند انتخاب، توجه به پارامترهایی مانند جریان نامی، قدرت قطع، نوع واحد تریپ و منحنی حفاظتی ضروری است. همچنین فراموش نکنید که عواملی مانند دمای محیط و نوع بار (موتوری، خازنی یا روشنایی) می‌توانند عملکرد کلید حرارتی و سایر بخش‌های حفاظتی را تحت تأثیر قرار دهند.

در پروژه‌های صنعتی پیچیده، مشاوره با متخصصان اتوماسیون صنعتی و برق صنعتی می‌توانند از بروز خطاهای پرهزینه جلوگیری کند. مجموعه ماکان کنترل با سال‌ها تجربه در زمینه تأمین تجهیزات درایو و سافت استارتر، خازن و تجهیزات بانک خازنی و انواع سیم و کابل، همراه مطمئن شما در این مسیر است.
